第16天
升压转换器温度传感器

学习目标

1.掌握升压转换器传感器的作用、安装位置、结构和工作原理。

2.掌握升压转换器传感器与ECU之间的连接电路。

基础知识

1.作用

升压转换器温度传感器用于检测升压转换器的温度（上部及下部）。

2.工作原理

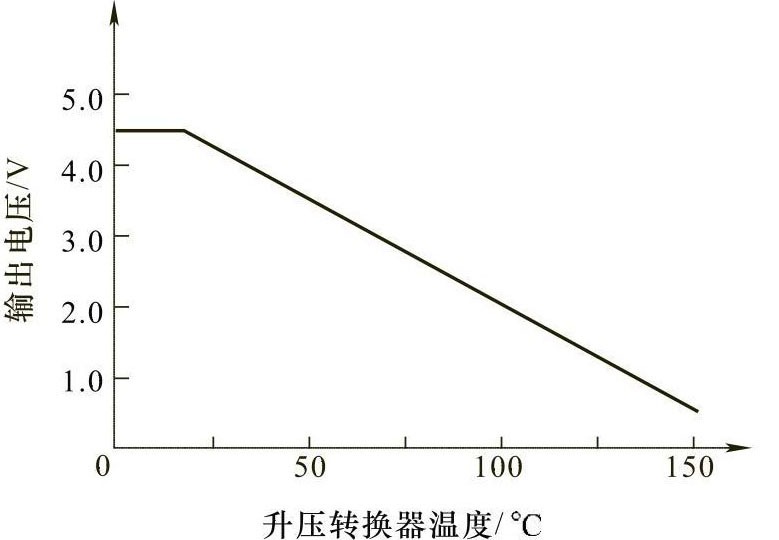

安装于带转换器的逆变器总成中的MG ECU使用内置于带转换器的逆变器总成中的温度传感器检测增压转换器的温度。逆变器冷却系统与MG2和MG1的冷却系统相同，独立于发动机冷却系统进行工作。MG ECU使用来自增压转换器温度传感器的信号检查逆变器冷却系统的效果，特性曲线见图2-40。如有必要，则MG ECU将限制逆变器输出以防逆变器过热。该ECU还检测增压转换器温度传感器内的故障。

实际操作

与ECU的连接电路

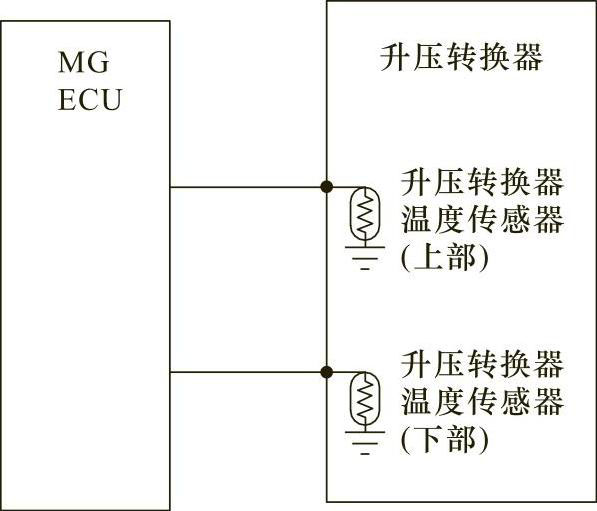

升压转换器温度传感器与ECU的连接电路如图2-41所示。

你学会了吗？

1.升压转换器温度传感器的作用是什么？

2.升压转换器温度传感器是如何工作的？

3.在车辆上，升压转换器温度传感器与ECU之间是怎样连接的？ ia5iLXbDXkvhOPWLwOcCcg2sz8o4KwQVBjjvOR9Jpb95am0EB+9wkcHG2BSl2dGC
