1.掌握混合动力系统电动机温度传感器的作用、安装位置、结构和工作原理。
2.掌握混合动力系统电动机温度传感器与ECU之间的连接电路。
混合动力系统电动机温度传感器用于检测MG1和MG2定子的温度。

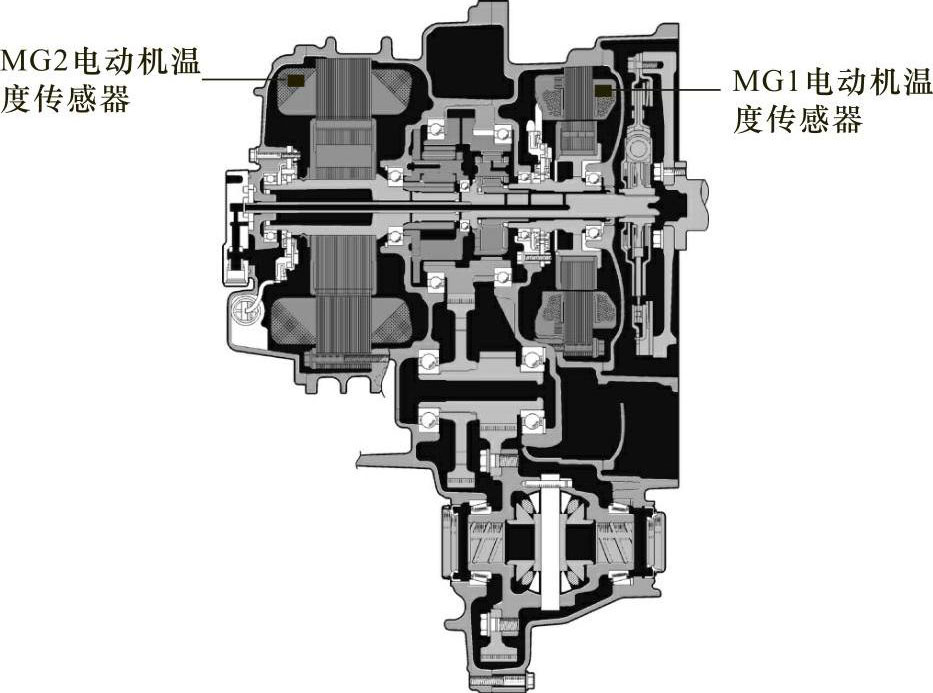

混合动力系统电动机温度传感器的安装位置如图2-37所示。

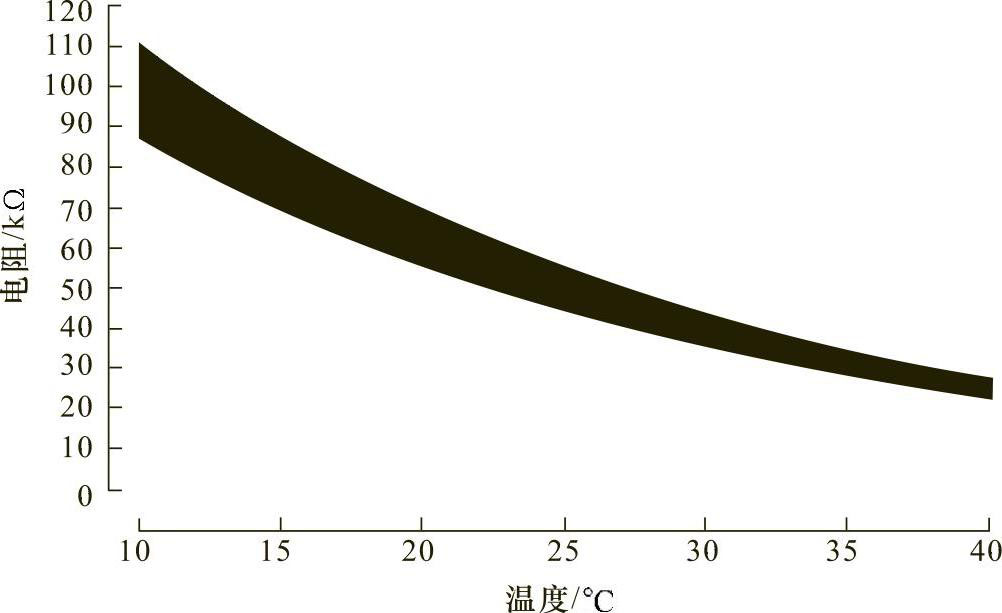

电动机温度传感器是运用负温度系数电阻制成的。内置于电动机温度传感器内的热敏电阻的电阻值随MG2温度的变化而变化。MG2温度越低，热敏电阻的电阻值就越大；反之，温度越高，电阻值越小。其特性曲线如图2-38所示。
图2-37 电动机温度传感器安装位置
图2-38 电动机温度传感器特性曲线
与ECU的连接电路

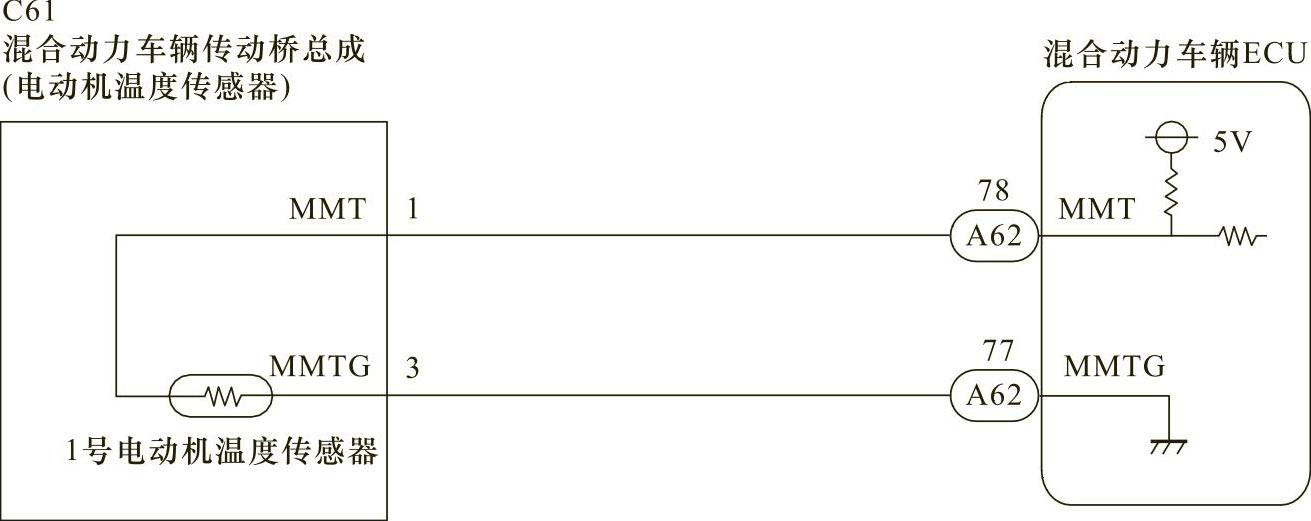

混合动力系统电动机温度传感器与ECU的连接电路如图2-39所示。
图2-39 电动机温度传感器与ECU的连接电路
1.混合动力系统电动机温度传感器的作用是什么？
2.混合动力系统电动机温度传感器安装在哪里？
3.混合动力系统电动机温度传感器由什么构成？
4.混合动力系统电动机温度传感器如何工作？
5.在车辆上，混合动力系统电动机温度传感器与ECU之间是怎样连接的？
