1.掌握辅助蓄电池温度传感器的作用、安装位置、结构和作原理。
2.掌握辅助蓄电池温度传感器与ECU之间的连接电路。
3.能对辅助蓄电池温度传感器及其电路进行故障检测。
辅助蓄电池温度传感器检测辅助蓄电池温度，HV ECU根据辅助电池温度信号调节DC-DC转换器的输出电压。
辅助蓄电池温度传感器的安装位置如图2-33所示。
辅助蓄电池温度传感器是运用负温度系数电阻制成的。内置于辅助蓄电池温度传感器的热敏电阻的电阻值随辅助蓄电池温度的改变而改变。辅助蓄电池温度越低，热敏电阻的电阻值就越大。反之，温度越高，电阻值越小。辅助蓄电池温度传感器的特性曲线如图2-34所示。

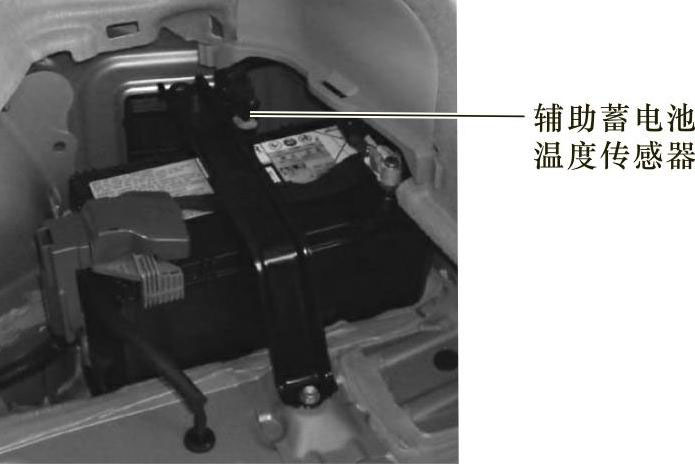

图2-33 辅助蓄电池温度传感器的安装位置

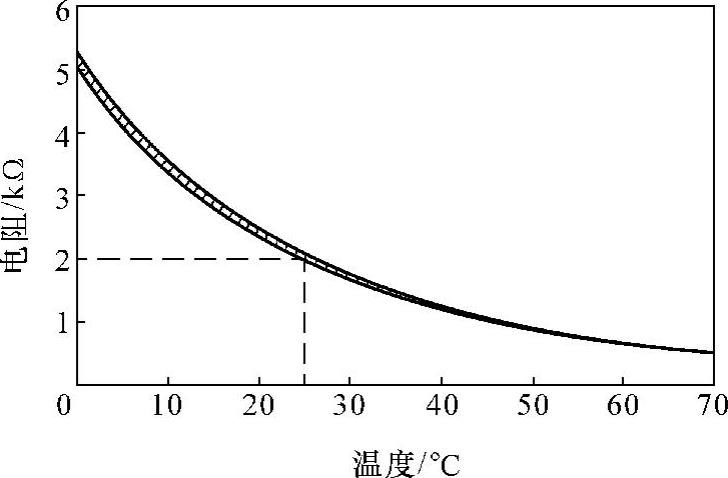

图2-34 辅助蓄电池温度传感器的特性曲线
辅助蓄电池温度传感器与ECU的连接电路如图2-35所示。

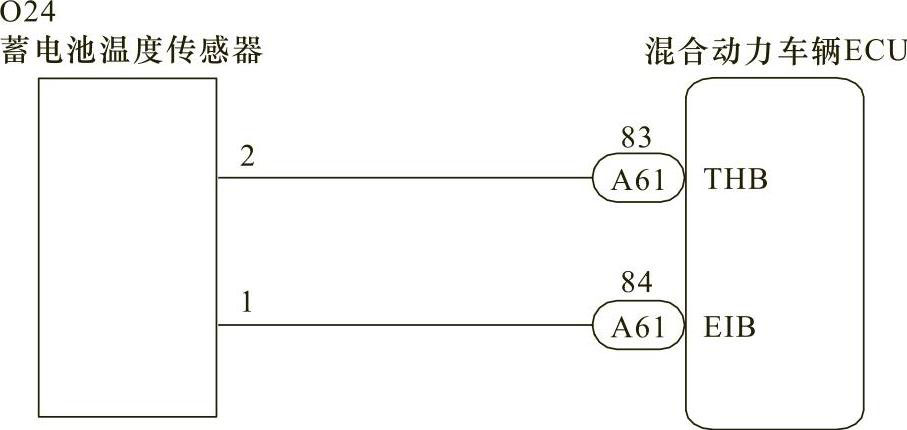

图2-35 辅助蓄电池温度传感器与ECU的连接电路
由图2-35可知，辅助蓄电池温度传感器连接到混合动力车辆ECU上。混合动力车辆ECU的端子THB通过内部电阻器R向辅助蓄电池温度传感器施加5V的电压。也就是说电阻器R和辅助蓄电池温度传感器串联。端子THB的电压和电阻值随辅助蓄电池温度的变化而变化。辅助蓄电池温度高时，混合动力车辆ECU根据此信号减小充电电流以保护辅助蓄电池。
关闭点火开关，断开蓄电池温度传感器插接器，如图2-36所示。用万用表或检测仪连接传感器的两个端子，并测量两个端子间在不同温度下的电阻。电阻应符合表2-3中规定的标准值。若不符，则须更换辅助电池温度传感器。

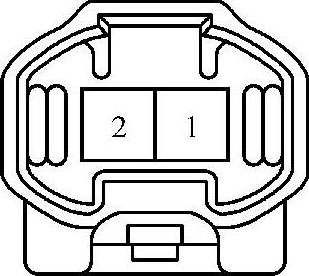

图2-36 蓄电池温度传感器插接器

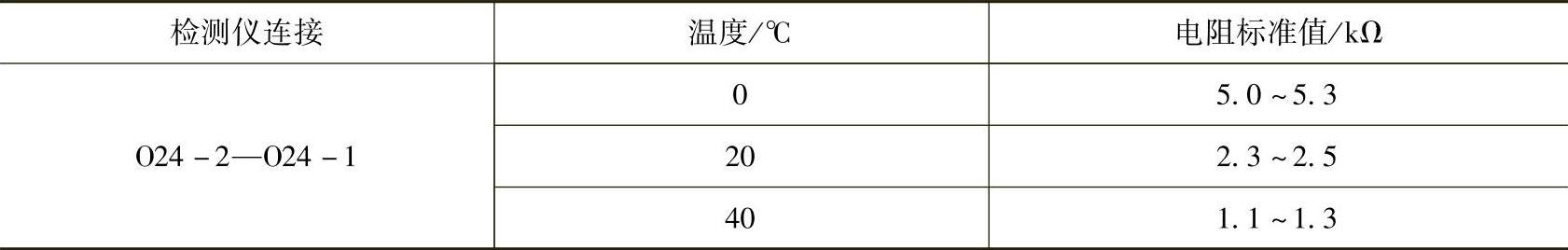

表2-3 辅助蓄电池温度传感器两端子间电阻标准值
1.辅助蓄电池温度传感器的作用是什么？
2.辅助蓄电池温度传感器安装在哪里？
3.辅助蓄电池温度传感器由什么构成？
4.辅助蓄电池温度传感器如何工作？
5.在车辆上，辅助蓄电池温度传感器与ECU之间是怎样连接的？
6.如何对车辆上的辅助蓄电池温度传感器及其电路进行故障检测？
