第13天
HV蓄电池进气温度传感器

学习目标

1.掌握冷却液温度传感器的作用、安装位置、结构和工作原理。

2.掌握冷却液温度传感器与ECU之间的连接电路。

3.能对冷却液温度传感器及其电路进行故障检测。

基础知识

一、作用

HV蓄电池进气温度传感器检测从进气管进入的空气温度，HV ECU根据进气温度传感器的信号控制蓄电池冷却风扇。

二、安装位置

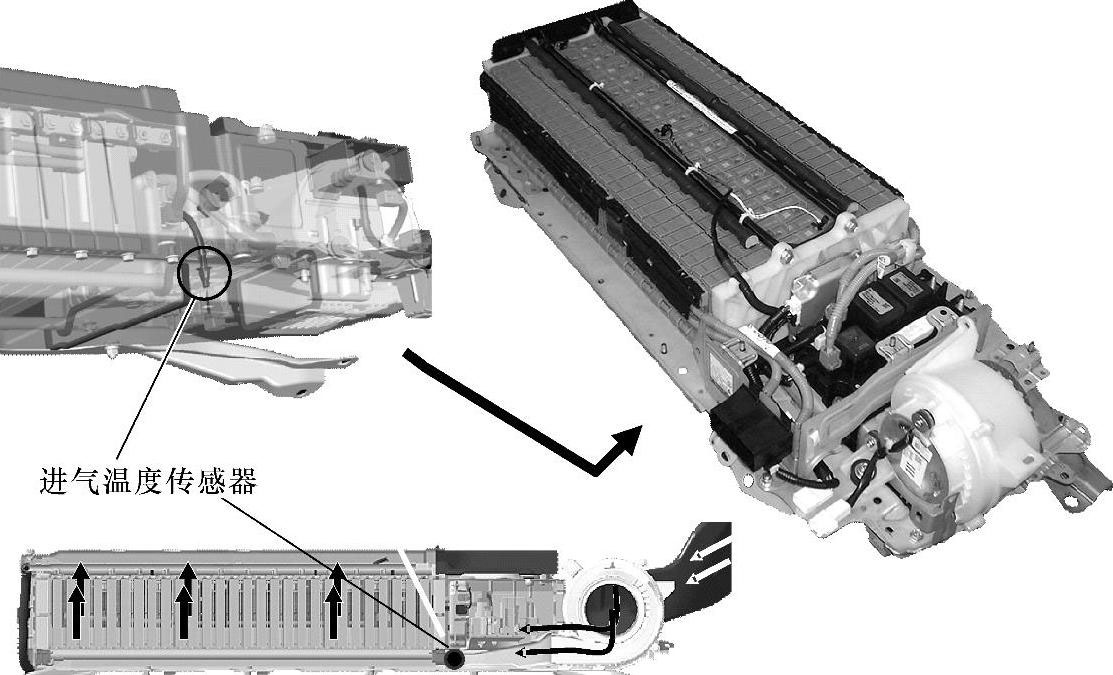

进气温度传感器（HV蓄电池）安装在HV蓄电池上，其安装位置如图2-31所示。

三、工作原理

HV蓄电池传感器电阻值随进气温度的变化而变化。进气温度传感器的特性与蓄电池温度传感器的特性相同（特性曲线参考HV蓄电池温度传感器的特性曲线）。蓄电池ECU用来自进气温度传感器的信号控制蓄电池冷却鼓风机总成的气流量。

实际操作

与ECU的连接电路

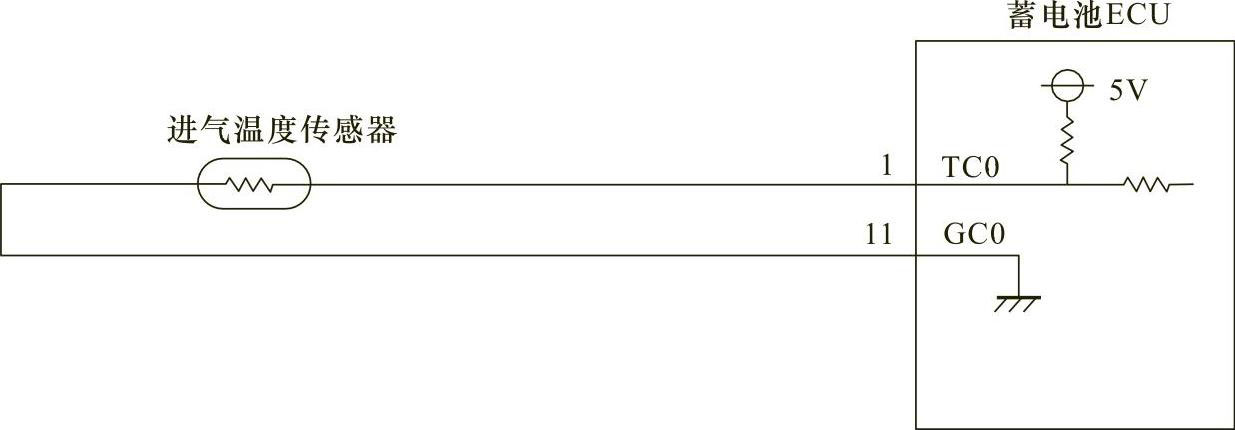

HV蓄电池进气温度传感器与ECU的连接电路如图2-32所示。

你学会了吗？

1.蒸发器出口温度传感器的作用是什么？

2.蒸发器出口温度传感器安装在哪里？

3.蒸发器出口温度传感器由什么构成？

4.蒸发器出口温度传感器如何工作？

5.在车辆上，蒸发器出口温度传感器与ECU之间是怎样连接的？

6.如何对车辆上的蒸发器出口温度传感器及其电路进行故障检测？ cHU2e9EqiX/3Wc/GwTseMJWQEXNrnQ11ss8tjaw2CdUz2g2UpX8YW22j7NFnbd9o
