1.掌握HV蓄电池温度传感器的作用、安装位置、结构和工作原理。
2.掌握HV蓄电池温度传感器与ECU之间的连接电路。
3.能对HV蓄电池温度传感器及其电路进行故障检测。
HV（混合动力汽车）蓄电池温度传感器检测HV蓄电池内的温度，HV ECU根据HV电池温度信号控制蓄电池冷却风扇。

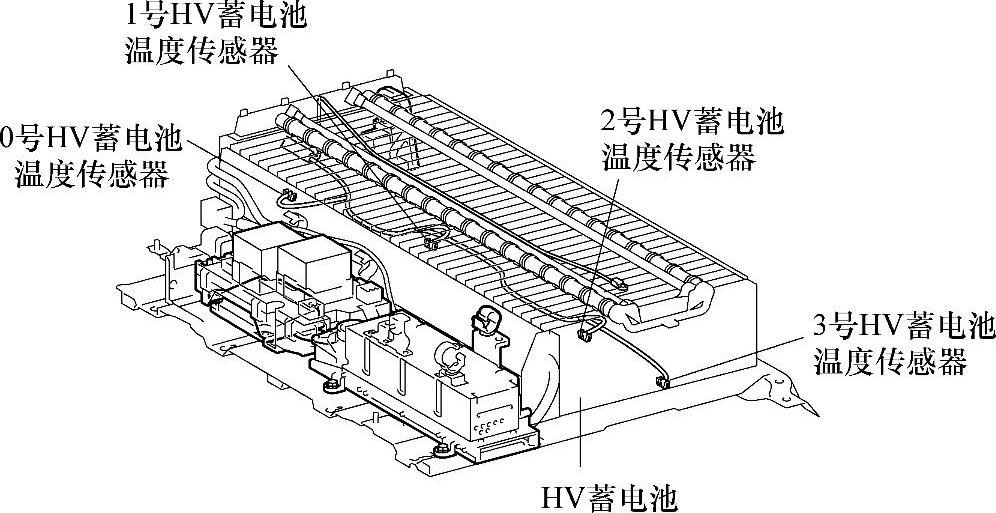

HV蓄电池温度传感器一共有4个，它们的安装位置如图2-28所示。
图2-28 HV蓄电池温度传感器安装位置

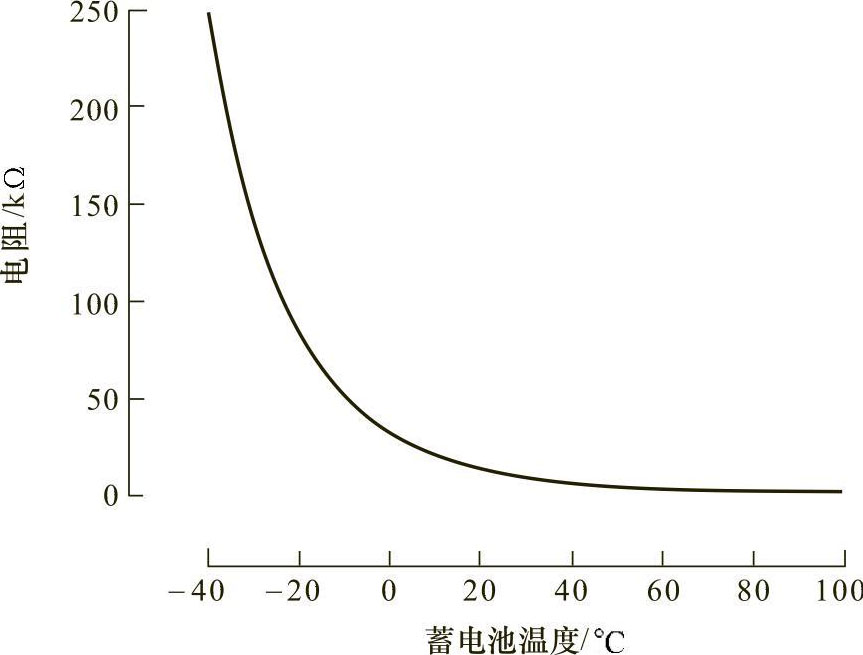

HV蓄电池温度传感器是运用负温度系数电阻制成的。内置于各蓄电池温度传感器中的热敏电阻的阻值会根据HV蓄电池温度的变化而变化。HV蓄电池温度越低，热敏电阻的阻值越大。反之，温度越高，阻值越小。蓄电池智能单元用蓄电池温度传感器检测HV蓄电池温度，并将检测值发送到混合动力车辆控制ECU。混合动力车辆控制ECU根据此结果控制鼓风机风扇。HV蓄电池温度高于预定标准时，鼓风机风扇起动。HV蓄电池温度传感器的特性曲线如图2-29所示。
图2-29 HV蓄电池温度传感器的特性曲线
与ECU的连接电路

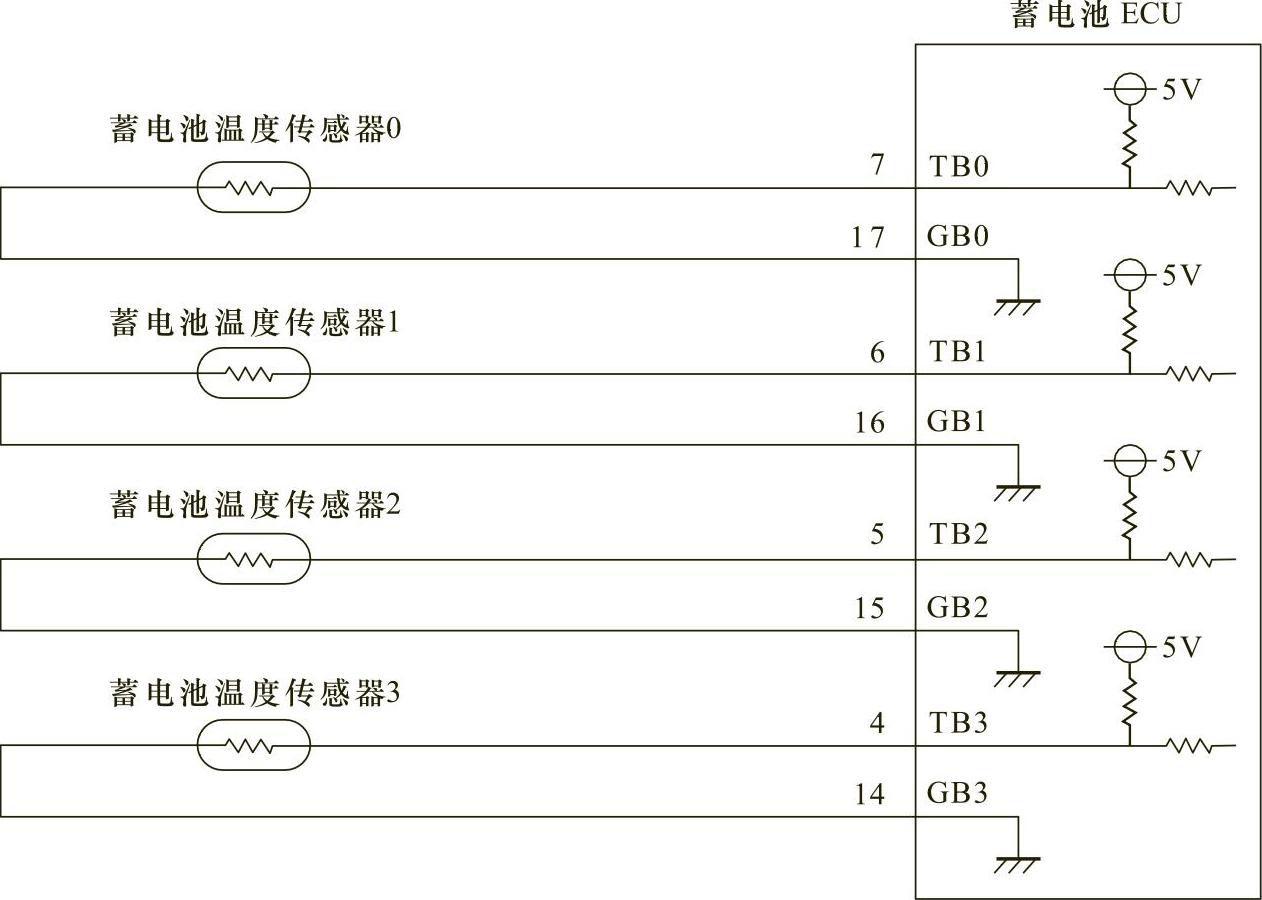

HV蓄电池温度传感器与ECU的连接电路如图2-30所示。
图2-30 HV蓄电池温度传感器与ECU的连接电路
1.HV蓄电池温度传感器的作用是什么？
2.HV蓄电池温度传感器安装在哪里？
3.HV蓄电池温度传感器由什么构成？
4.HV蓄电池温度传感器如何工作？
5.HV蓄电池温度传感器与ECU之间是怎样连接的？
