思考题

（注：在以下作业题中，1个扇区等于512字节）

4.1　什么是硬盘低级格式化？硬盘低级格式化主要对硬盘做了哪几项工作？

4.2　硬盘分区有何作用？目前硬盘分区类型有哪几种？在Windows操作系统下，硬盘主要分区类型有哪几种？你使用的U盘或者笔记本电脑上的硬盘分区属于哪种类型？

4.3　什么是高级格式化？

4.4　一般情况下，硬盘的主引导扇区位于硬盘什么位置？它由哪几部分组成？在学习本章之前，你使用过其他软件查看过硬盘的主引导扇区吗？

4.5　建立硬盘主引导扇区中的信息有哪几种方式？

4.6　硬盘主引导记录和分区表的作用分别是什么？

4.7　如果一块硬盘作为辅盘使用，其主引导记录全部被“00”填充，分区表和有效标志完好，对硬盘的正常使用有影响吗？

4.8　如果硬盘的分区表被破坏，在Windows操作系统下的资源管理器中，你能查看到该硬盘所产生的逻辑盘符吗？你能够通过正常方式读取存储在该硬盘对应文件系统中的文件或文件夹吗？

4.9　目前，硬盘MBR分区的存储方式有哪两种？

4.10　在CHS存储方式下，分区表是如何定义的？某硬盘的分区表是使用CHS存储方式，0号扇区偏移0X01BE~0X01CD的分区表如图4.51所示。请写出该分区表所对应逻辑盘的开始地址（即开始磁头、开始扇区和开始柱面），结束地址（即结束磁头、结束扇区和结束柱面），相对扇区，总扇区数（即实用扇区数）。

4.11　在LBA存储方式下，分区表是如何定义的？分区标志0X07、0X05、0X0F、0X0C、0X0B、0X1C、0X83和0XEE分别代表什么意思？

4.12　硬盘常见的MBR分区表有哪几种形式？

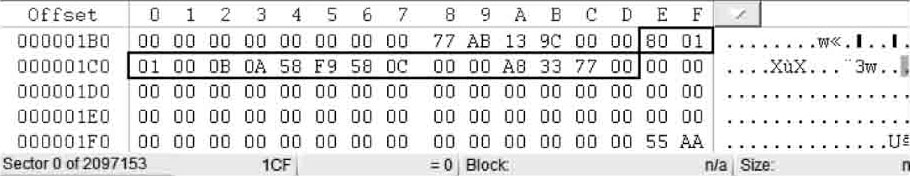

4.13　某U盘0号扇区偏移0X01BE~0X01FD处的值如图4.52所示，请回答下列问题：

（1）该U盘插入计算机USB口后，在资源管理器中会出现几个逻辑盘？为什么？

（2）U盘第1个逻辑盘的开始扇区号和结束扇区号分别是多少？它的DBR位于该U盘的几号扇区？

（3）U盘第1个逻辑盘是什么文件系统？

（4）U盘第1个逻辑盘占用总扇区数是多少（分别用十进制数和十六进制数回答）？并写出小头位序的存储方式。如果使用大头位序存储方式，也是占四个字节，请写出存储形式。

（5）第1个逻辑盘的容量是多少（单位：字节）？该容量等于该逻辑盘高级格式化后的总容量吗？为什么？

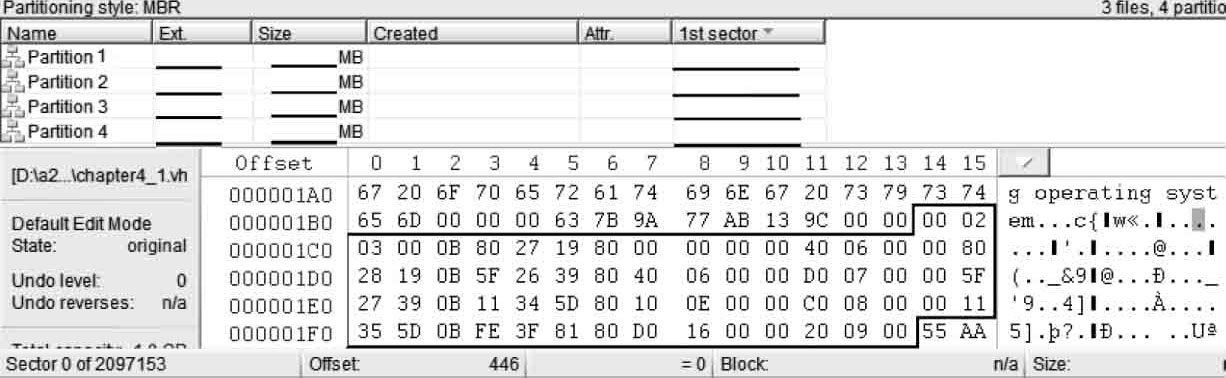

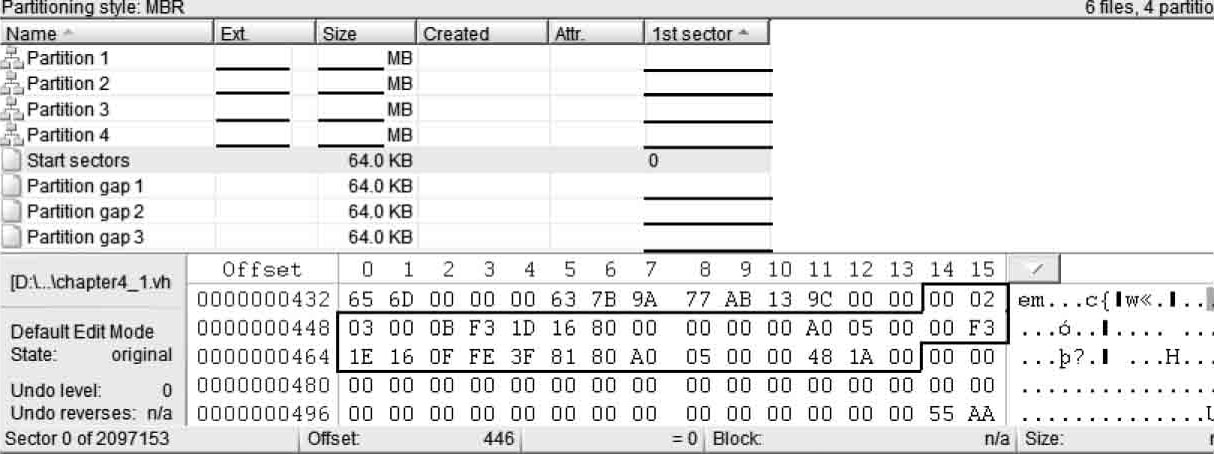

4.14　某硬盘0号扇区偏移0X01BE~0X01FD处的4个分区表如图4.53所示（注：素材文件名为zy4_14.vhd），请回答下列问题：

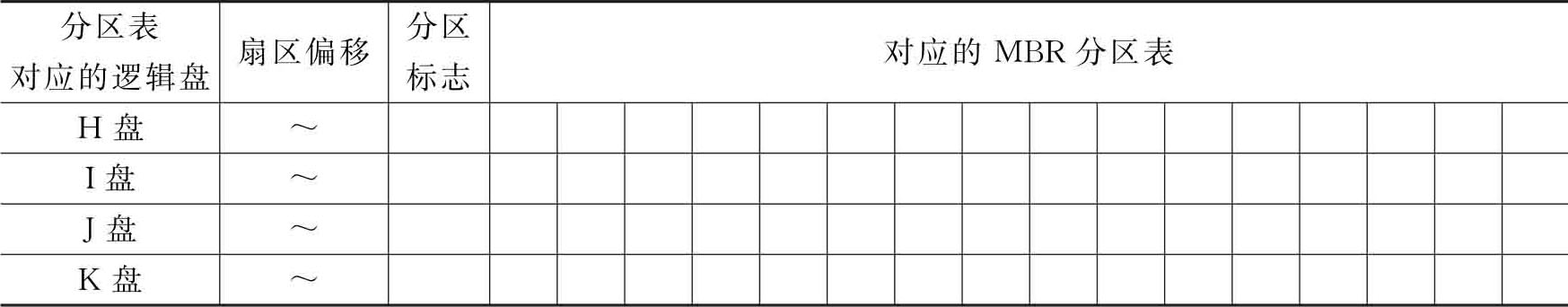

（1）如果将该硬盘通过计算机管理中的磁盘管理功能附加后，成为磁盘1，所产生的4个逻辑盘对应盘符分别是H：、I：、J：和K：（即Partition1~Partition4对应的逻辑盘符），请将4个分区表在整个硬盘0号扇区偏移、分区标志以及分区表填入到表4.18对应单元格中。

（2）根据4个分区表的分区标志，请将4个分区表对应的文件系统填入到图4.53中“Ext.”对应下画线处。

（3）由于4个分区表均存储在硬盘的0号扇区，通过4个分区表中的相对扇区计算4个逻辑盘的开始扇区号，将结果分别填入到图4.53“1st sector”对应下画线处。

（4）通过4个分区表中的总扇区数，请计算4个分区表所对应4个逻辑盘的容量，并将结果填入到图4.53中“Size”对应下画线处。4个逻辑盘的容量是用户依次建立4个分区时输入的容量吗？

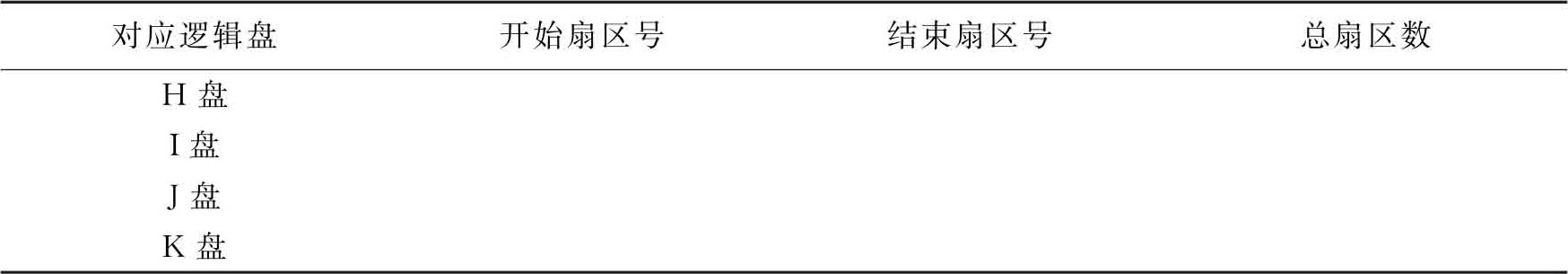

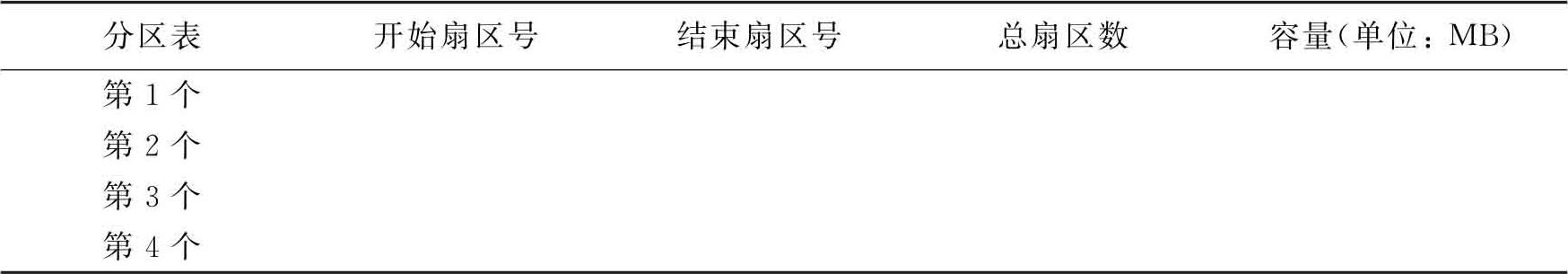

（5）通过这4个分区表，请计算每个分区表所对应逻辑盘在整个硬盘中的开始扇区号、结束扇区号和总扇区数，并将计算结果填入到表4.19对应单元格中。

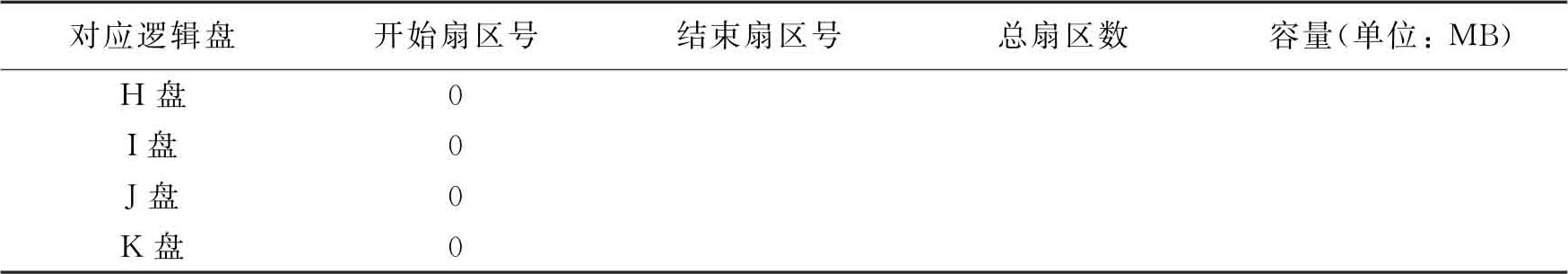

（6）如果分别单独打开4个逻辑盘，它们的开始扇区号均为0，请计算分别单独打开4个逻辑盘后的结束扇区号，将结果填入到表4.20对应单元格中；同时也分别将各逻辑盘的总扇区数和容量填入到表4.20相应单元格中。

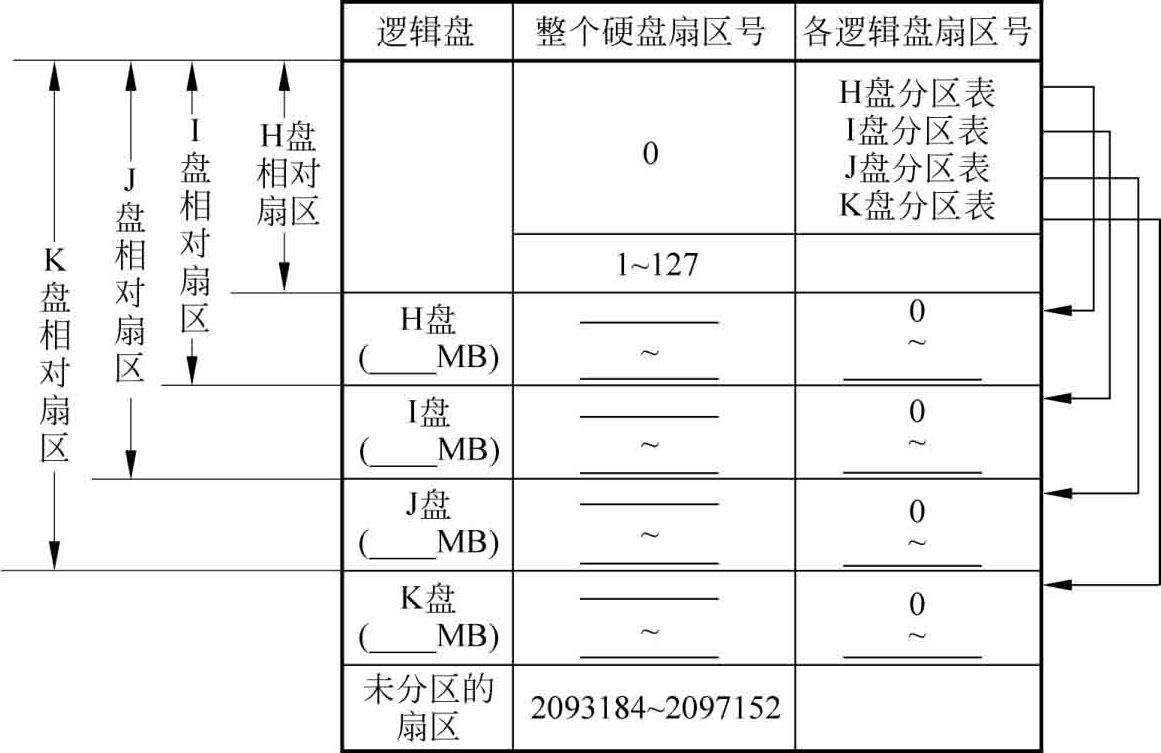

（7）4个分区表对应4个逻辑盘在整个硬盘中的分布情况如图4.54所示，请分别将4个分区表对应4个逻辑盘的开始扇区号和结束扇区号填入到图4.54对应下画线处。

（8）各逻辑盘单独打开后，其开始扇区号均为0，将各逻辑盘单独打开后的结束扇区号填入到图4.54对应下画线处；将各逻辑盘容量填入到图4.54盘符下画线处。

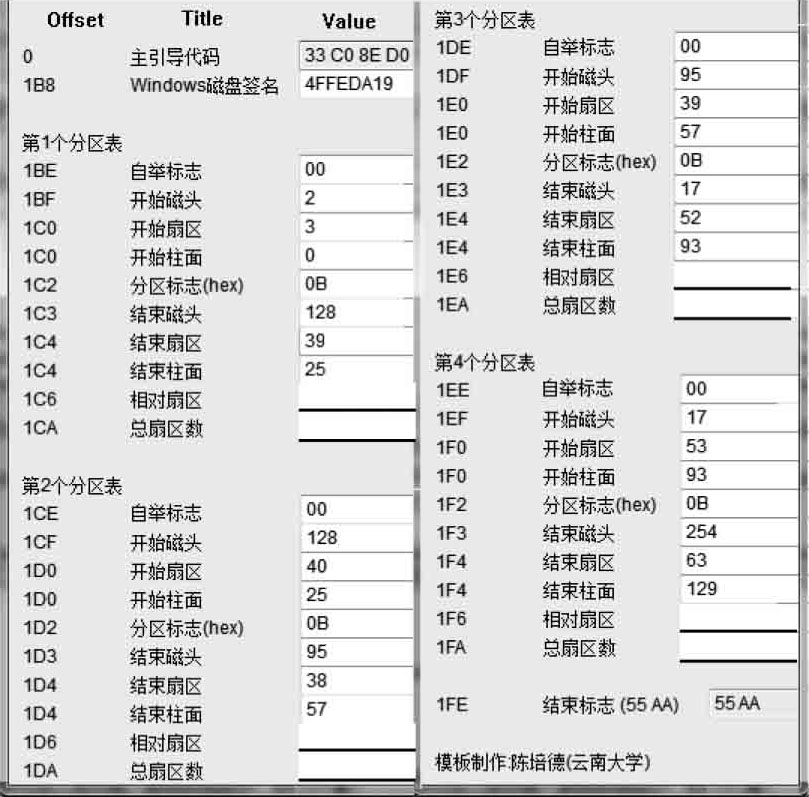

（9）使用WinHex模板管理器中的Master Boot Record功能查看该硬盘的4个分区表，如图4.55所示；请将4个分区表中的相对扇区和总扇区数分别填入到图4.55中的相应位置（十进制）。

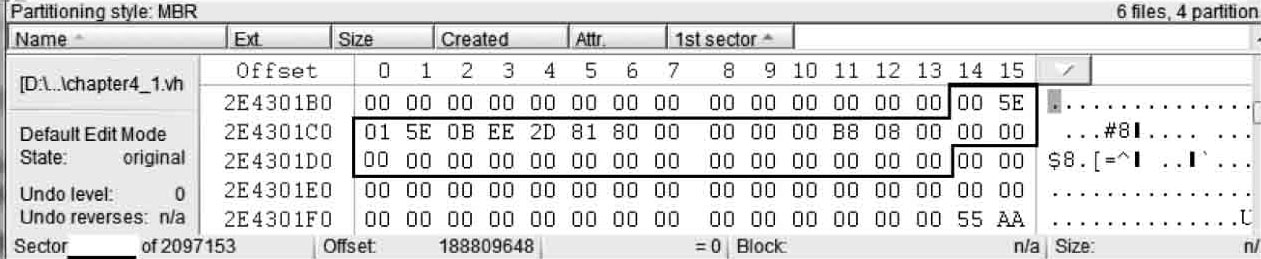

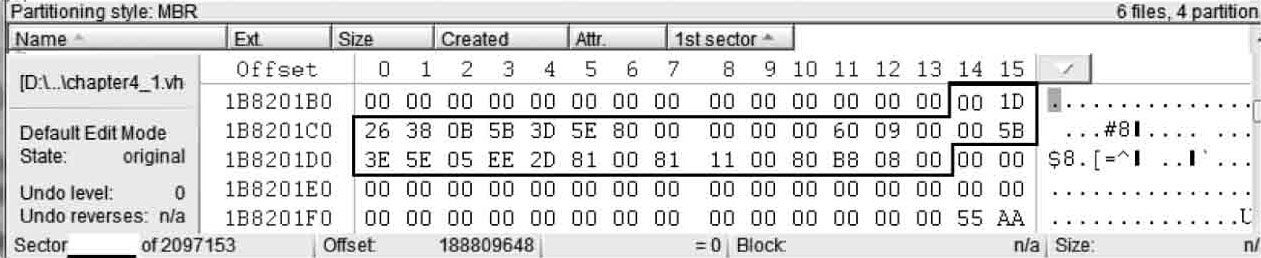

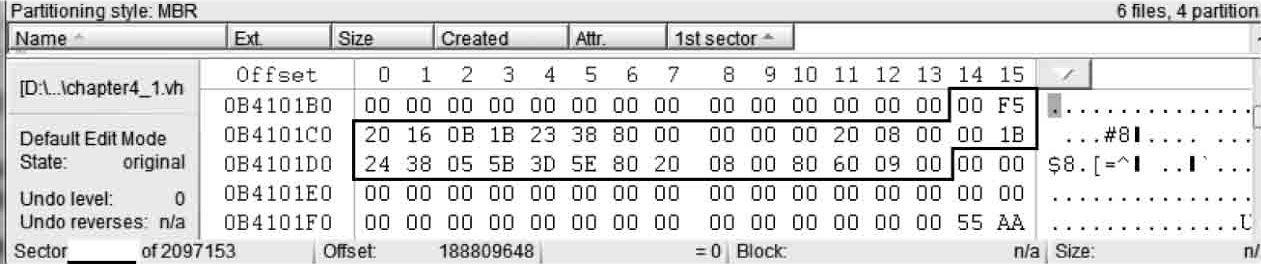

4.15　某硬盘通过计算机管理中的磁盘管理功能附加为磁盘0，其0号扇区最后80字节如图4.56所示，D盘分区表和E盘链接项所在扇区最后80字节如图4.57所示，E盘分区表和F盘链接项所在扇区最后80字节如图4.58所示，F盘分区表所在扇区最后80字节如图4.59所示（注：素材文件名为zy4_15.vhd）。

请回答下列问题：

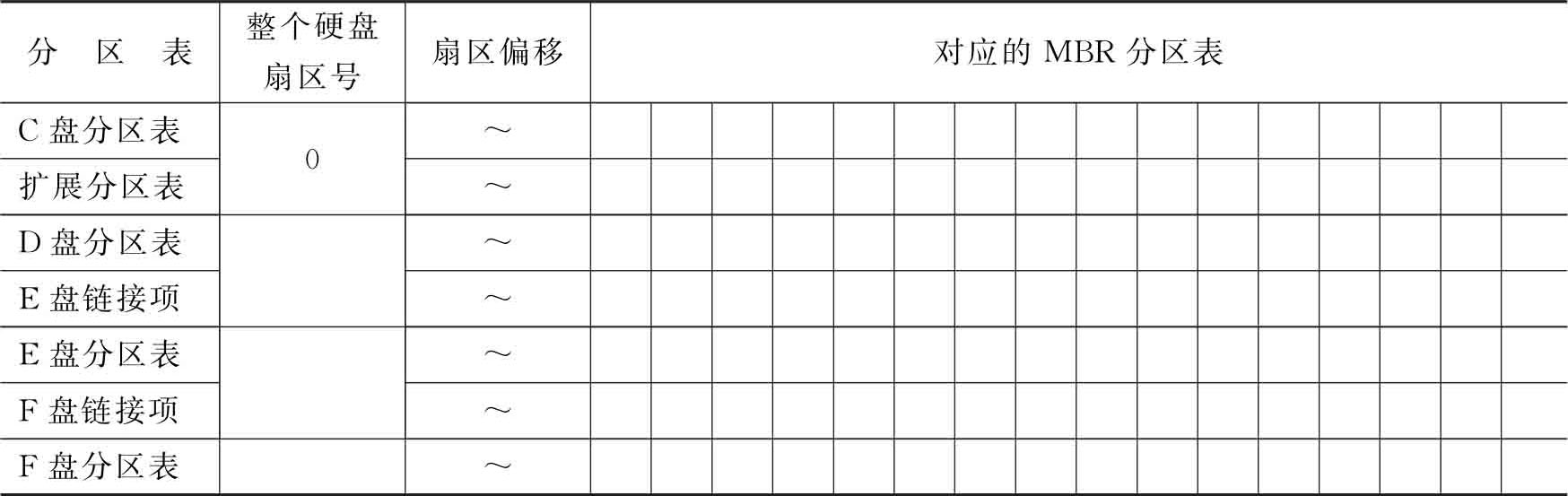

（1）C盘分区表和扩展分区表存储在整个硬盘的0号扇区，请将D盘分区表和E盘链接项、E盘分区表和F盘链接项、F盘分区表在整个硬盘的扇区号填入到表4.21对应单元格中。

（2）请将C盘分区表、扩展分区表、D盘分区表、E盘链接项、E盘分区表、F盘链接项和F盘分区表扇区偏移填入到表4.21对应单元格中。

（3）请将C盘分区表、扩展分区表、D盘分区表、E盘链接项、E盘分区表、F盘链接项和F盘分区表填入到表4.21对应单元格中。

（4）C盘分区表和扩展分区表存储在整个硬盘的0号扇区；请将D盘分区表和E盘链接项、E盘分区表和F盘链接项、F盘分区表所在扇区号分别填入到图4.57、图4.58和图4.59左下角的“Sector __________ of 2097153”下画线处。

（5）将4个逻辑盘的总扇区数填入到表4.22对应单元格中，计算4个逻辑盘的容量，并将结果填入到表4.22对应单元格中。

（6）计算4个逻辑盘在整个硬盘中的开始扇区号和结束扇区号；并将结果分别填入到表4.22对应单元格中。

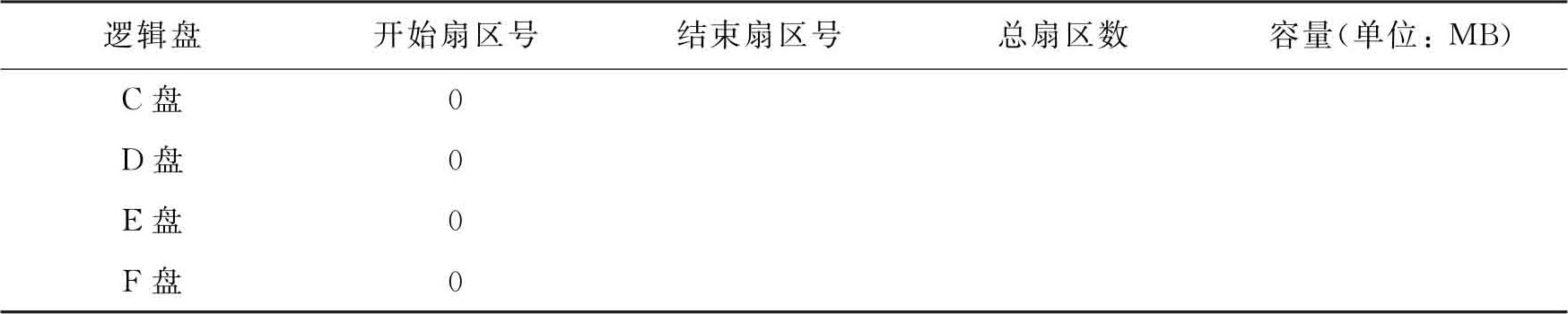

（7）每个逻辑盘单独打开后，开始扇区号为0；请计算分别单独打开4个逻辑盘后的结束扇区号，并将结果填入到表4.23对应单元格中；计算各逻辑盘的总扇区数和容量，将结果分别填入到表4.23对应单元格中。

（8）在图4.56中，请将Partition1~Partition4以及Partition gap1~Partition gap3的开始扇区号填入到“1st sector”下的对应下画线处。

（9）请根据C盘、D盘、E盘和F盘分区表的标志，将4个分区表标志所表示的文件系统填入到图4.56中“Ext.”对应下画线处。

（10）请将C盘、D盘、E盘和F盘的容量填入到图4.56中“Size”对应下画线处。

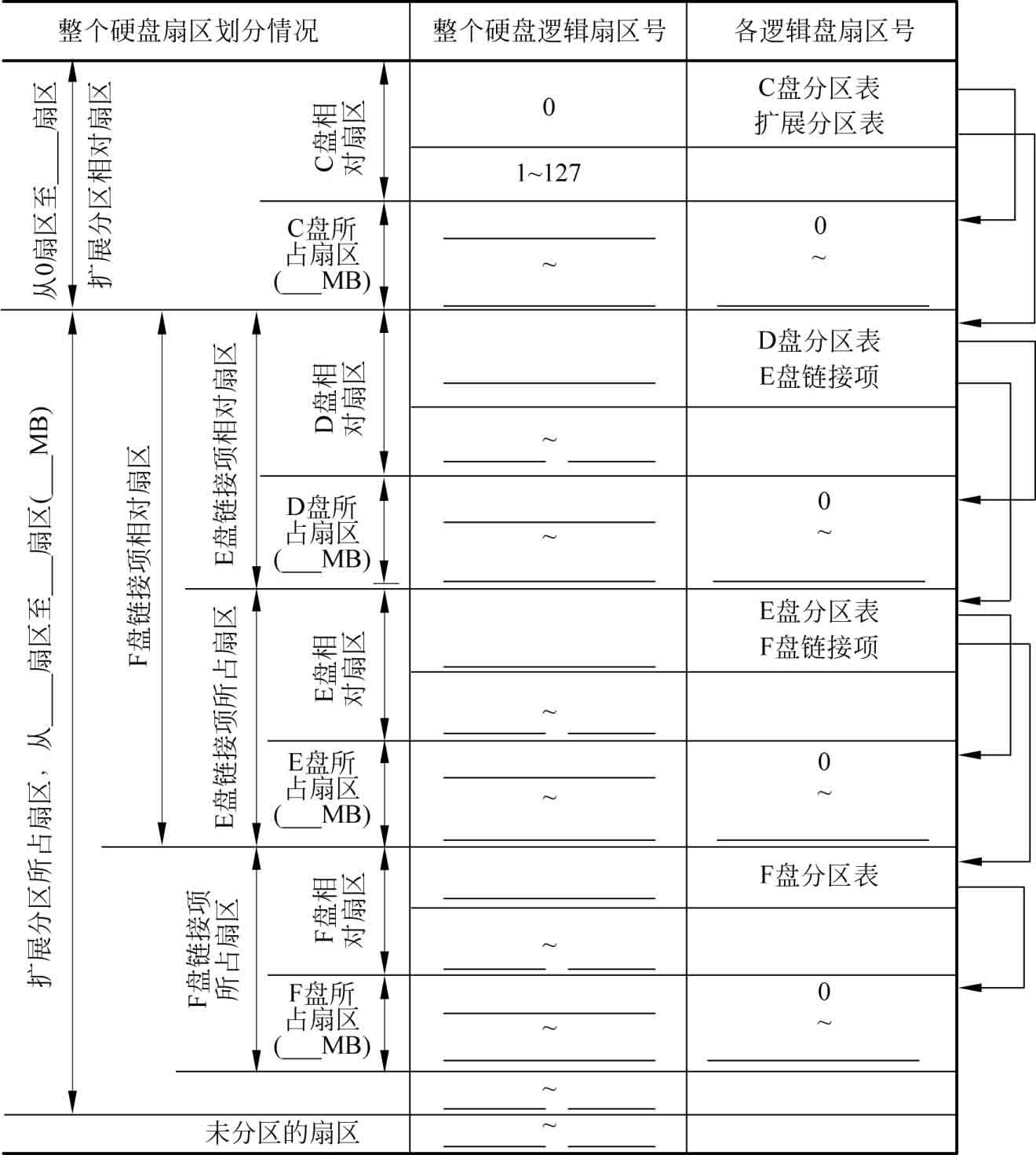

（11）磁盘0的布局大致如图4.60所示，请将4个逻辑盘在整个硬盘中的开始扇区号、结束扇区号、各分区表及链接项所在扇区号等填入到图4.60对应下画线处。

（12）分别单独打开4个逻辑盘，它们的开始扇区号均为0，请将4个逻辑盘单独打开后的结束扇区号填入到图4.60对应下画线处。

（13）请将C盘、D盘、E盘、F盘和扩展分区的容量填入到图4.60中对应下画线处。

（14）请将扩展分区相对扇区的结束扇区号、扩展分区开始扇区号和结束扇区号填入到图4.60中对应下画线处。

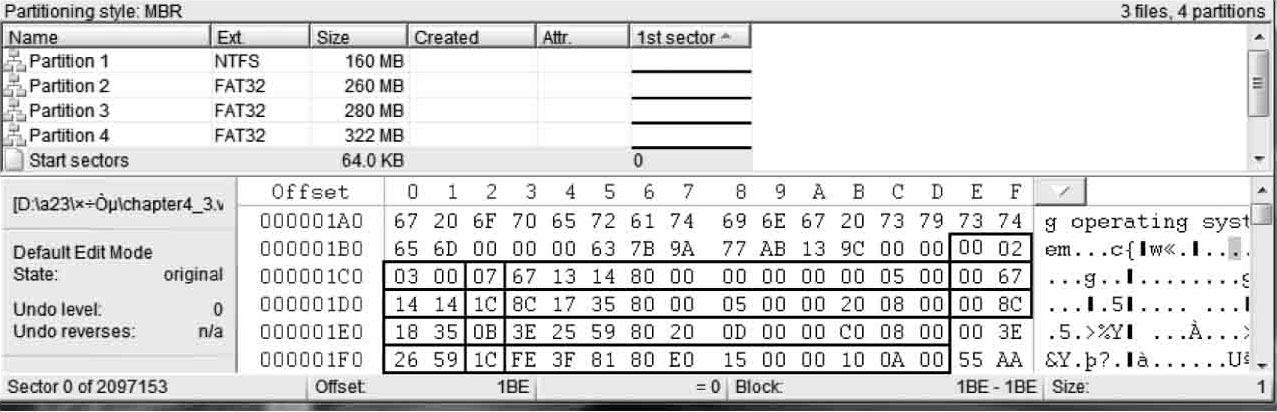

4.16　某硬盘0号扇区偏移0X01BE~0X01FD处的4个分区表如图4.61所示（注：素材文件名为zy4_16.vhd），请回答下列问题：

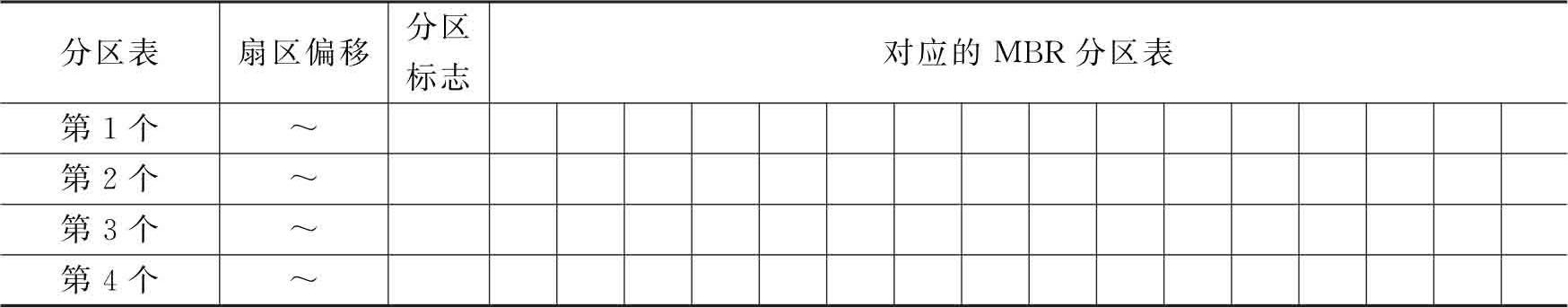

（1）请将该硬盘4个分区表的扇区偏移、分区标志和分区表填入到表4.24对应单元格中。

（2）将这4个分区表对应逻辑盘开始扇区号填入到图4.61“1st sector”下对应下画线处。

（3）通过这4个分区表，请计算出4个分区表在整个硬盘的开始扇区号、结束扇区号、总扇区数和容量，将结果分别填入到表4.25对应单元格中。

（4）假设用户的计算机上安装了两个硬盘，即磁盘0和磁盘1，磁盘0被用户划分为5个逻辑盘，所对应的盘符分别为C：、D：、E：、F：和G：，而该硬盘通过计算机管理中的磁盘管理附加成磁盘1后，在资源管理器中能看到几个盘符？盘符分别是什么？

（5）有几个分区表所对应的逻辑盘符在资源管理器中无法看到，其分区表标志值是什么？将该值更改为何值后，再通过计算机管理中的磁盘管理功能附加成磁盘1后，就可以在资源管理器中查看到盘符？

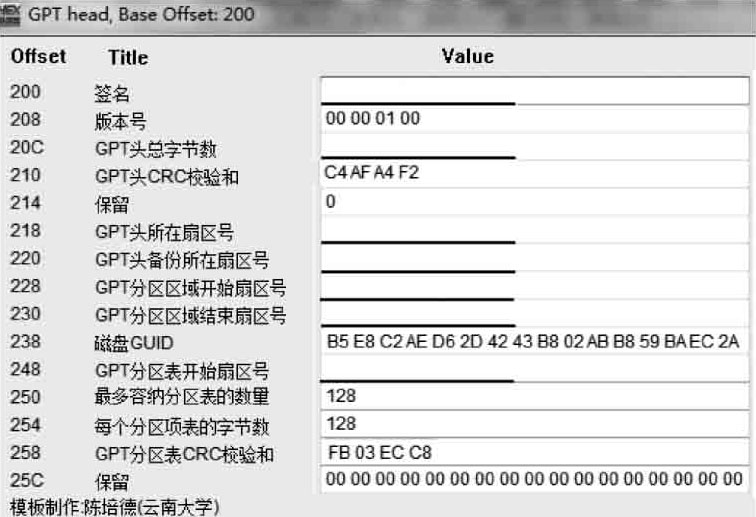

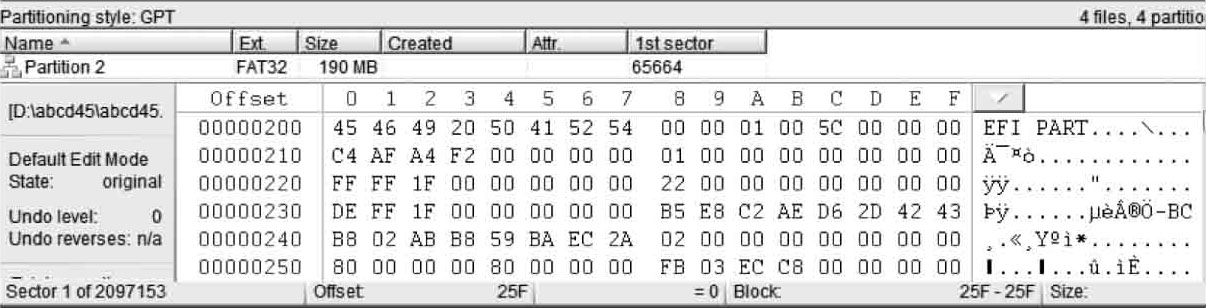

4.17　某硬盘被转换成GPT磁盘，1号扇区前96字节如图4.62所示；使用WinHex模板管理器中的GPT Head功能查看该硬盘的GPT头，如图4.63所示（注：素材文件名为zy4_17.vhd）；请回答下列问题：

（1）根据图4.62，请将签名、GPT头总字节数、GPT头所在扇区号、GPT头备份所在扇区号等值分别填入到图4.63中下画线相应位置处。

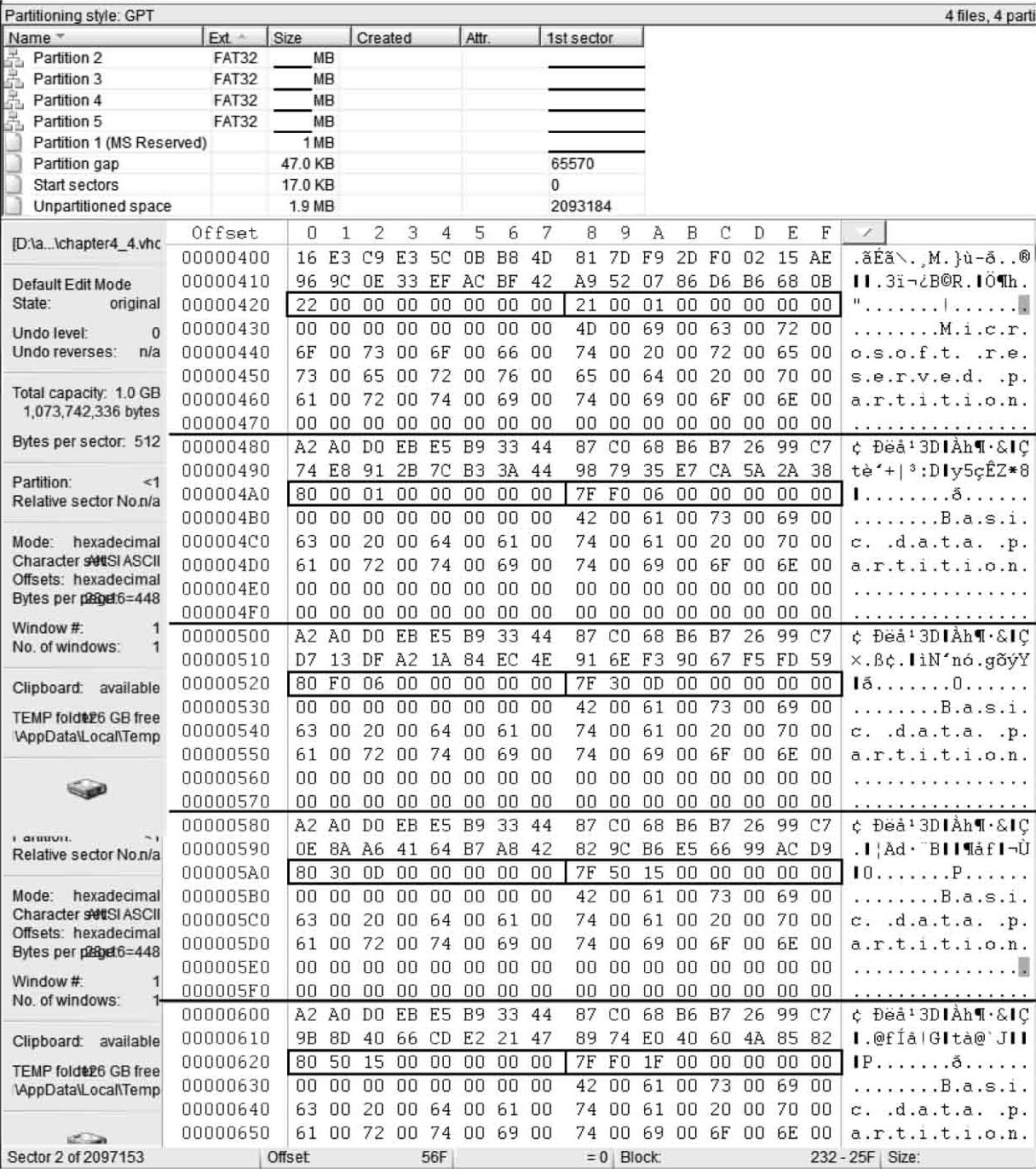

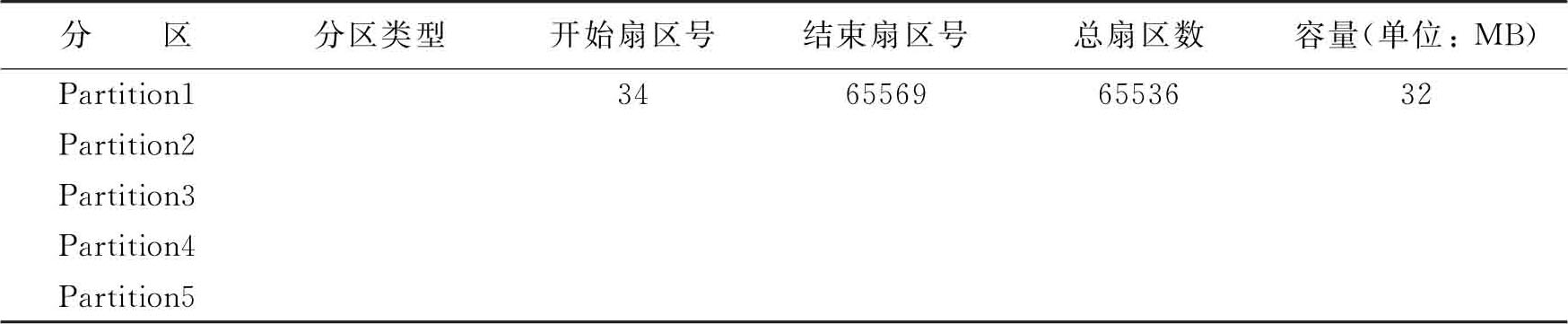

（2）该硬盘的5个GPT分区表分别存储在2号扇区和3号扇区，如图4.64所示，从图4.64可知，第1个GPT分区范围为34~65569号扇区，总扇区数为65536，容量为32MB。请将Partition2~Partition5这4个GPT分区的开始扇区号和结束扇区号分别填入到表4.26对应单元格中；并计算这4个GPT分区的总扇区数和容量，将结果填入到表4.26对应单元格中。

（3）Partition2~Partition5这4个GPT分区的文件系统均为FAT32，而FAT32文件系统的DBR（简称FAT32_DBR）分别存储在各逻辑盘的开始扇区，请问Partition2~Partition5这4个GPT分区对应4个逻辑盘的FAT32_DBR分别存储在整个硬盘的哪4个扇区？

（4）请分别将Partition2~Partition5、Partition1这5个分区表的开始扇区号填入到图4.64中的1st sector对应下画线处。

（5）请分别将Partition2~Partition5这4个分区的容量填入到图4.64中的Size对应下画线处。

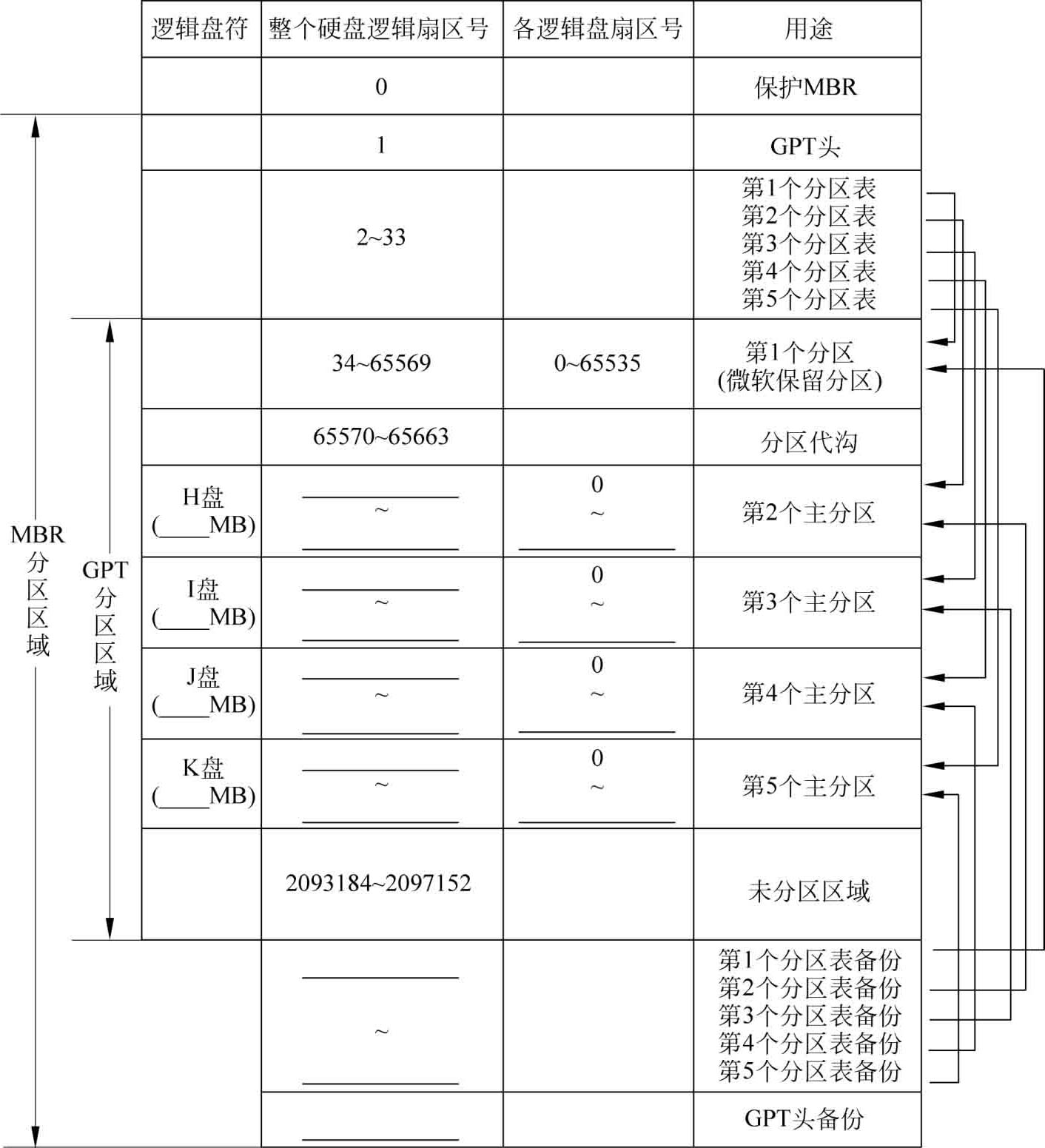

（6）假设用户计算机的磁盘0被划分为5个逻辑盘，盘符范围为C：~G：。该硬盘通过计算机管理中的磁盘管理附加成磁盘1后，在资源管理器中将会看到H：、I：、J：和K：，请分别将这4个逻辑盘在磁盘1中开始扇区号和结束扇区号填入到图4.65对应下画线处。

（7）这4个逻辑盘单独打开后，开始扇区号均为0，将这4个逻辑盘单独打开后的结束扇区号填入到图4.65对应下画线处。

（8）将4个逻辑盘容量填入到图4.65盘符下画线处。

（9）请将GPT分区表备份所在扇区号范围填入至图4.65对应下画线处，将GPT头备份所在扇区号填入至图4.65对应下画线处。

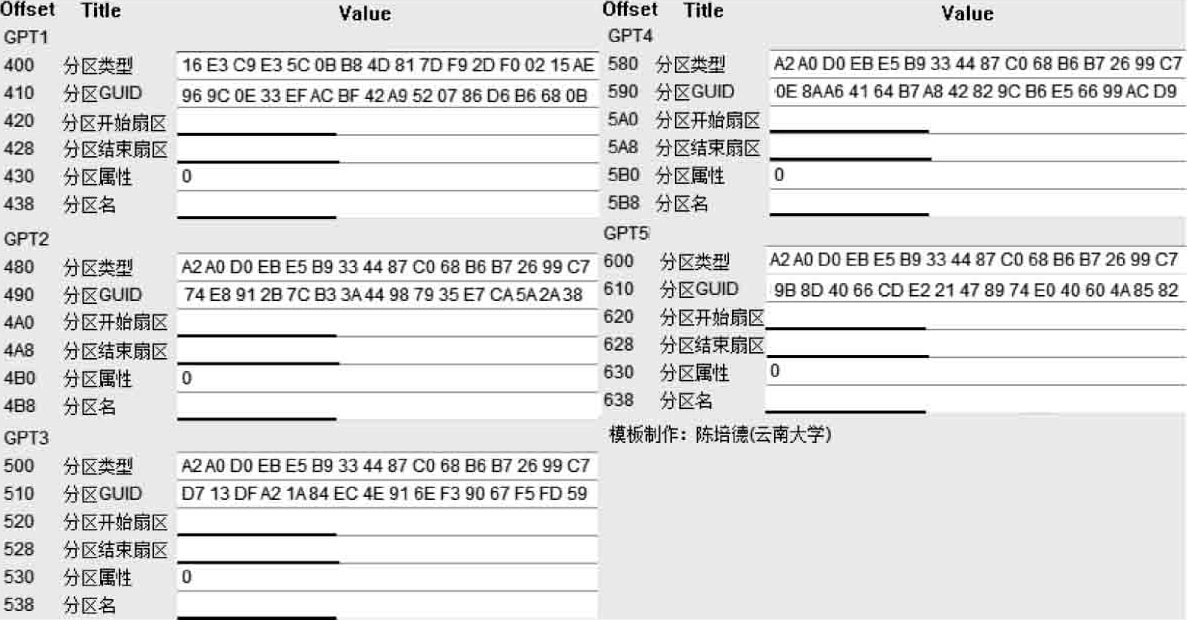

（10）使用WinHex模板功能查看该硬盘的5个GPT分区表，如图4.66所示，请分别将这5个GPT分区表开始扇区、结束扇区和分区名填入到图4.66对应下画线处。

4.18　在本章第50页的例4.1中，用户在磁盘1上建立了一个MBR分区，假设用户在“简单卷大小（MB）（S）：”右侧列表框中输入或选择194MB，请回答下列问题：

（1）用户建立的MBR分区表存储在磁盘1的几号扇区？扇区偏移范围是多少？

（2）在“简单卷大小（MB）（S）：”右侧列表框中输入或选择的194MB，以什么样的形式存储在磁盘1的什么位置（即扇区偏移范围）？占多少个字节？写出其存储形式、对应十六进制和十进制。

（3）在建立MBR分区过程中，如果用户没有对该分区进行（快速）格式化操作，写出MBR分区表；如果用户对该分区进行（快速）格式化操作，文件系统选择“FAT32”，写出MBR分区表；如果用户对该分区进行（快速）格式化操作，文件系统选择“NTFS”，写出MBR分区表。

（4）假设该分区表对应的逻辑盘符为H：，请写出H盘的开始扇区号、结束扇区号和H盘占用总扇区数。

提示： 在Windows 7平台下，如果用户在磁盘1上建立第1个分区，那么，第1个分区的开始扇区号一般为128。

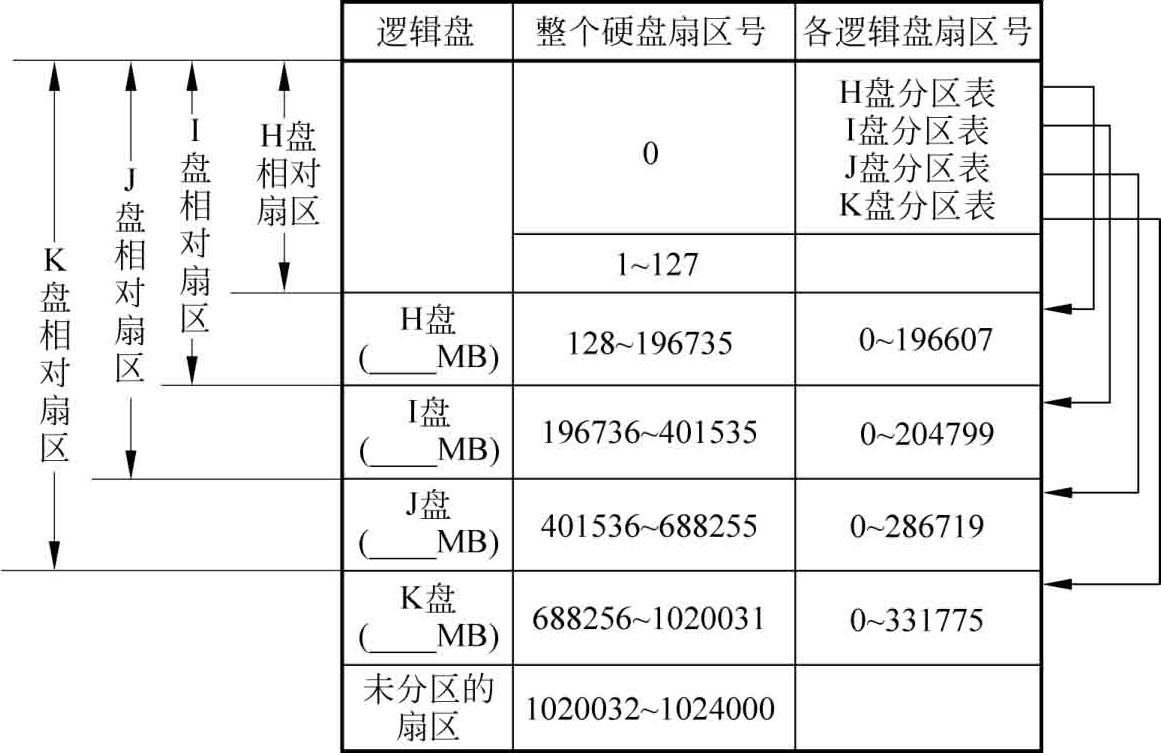

4.19　某硬盘0号扇区偏移0X01BE~0X01FD处存储有4个分区表，如果将该硬盘通过计算机管理中的磁盘管理功能附加后，成为磁盘1，所产生的4个逻辑盘对应盘符分别是H：、I：、J：和K：；文件系统均为FAT32，4个逻辑盘在磁盘1中的分布情况如图4.67所示（注：素材文件名为zy4_19.vhd），请回答下列问题：

（1）请分别将4个逻辑盘的容量填入到图4.67对应下画线处。

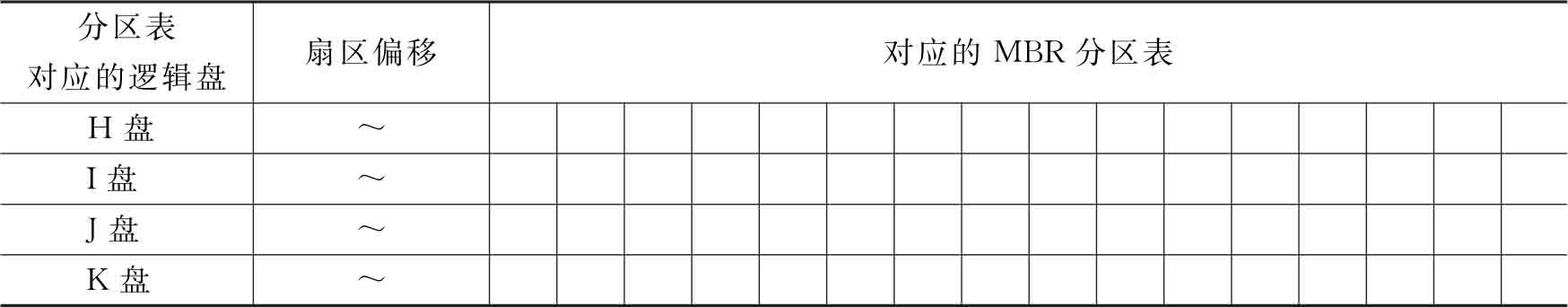

（2）请将4个逻辑盘对应4个MBR分区表和在整个硬盘0号扇区偏移填入到表4.27对应单元格中。

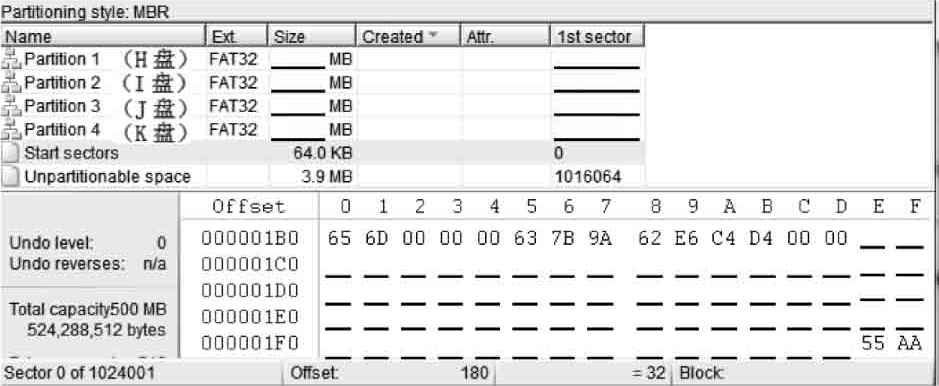

（3）请将表4.27中4个MBR分区表分别填入到图4.68对应下画线处，请分别将4个逻辑盘的容量（即Size）和开始扇区号（即1st sector）填入到图4.68对应下画线处。

4.20　在Windows平台下，假设你要为硬盘设计一种新的分区形式，你认为需要考虑哪些因素？ d0R3reQmlD917pNcrvDO2ryytEYKVjXD5mjrrabqMk7VUqqfpII33Tg0t/SvNCDc
