线在线上副可以约束两个连杆中一组曲线相接触并且相切,常用来模拟凸轮机构的运动。在机构运动过程中,线在线上副中的两参考曲线必须始终保持接触,不可脱离,在装配机构模型时,最好预先将参考曲线调整到接触并且相切的位置。
下面举例说明线在线上副的创建过程,在图 4.10.1 所示的机构模型中,已经创建了一组仿真文件并定义了固定连杆1和连杆2,本例模拟的是圆柱滚子(连杆2)在重力的作用下在槽内滚动最终静止的过程。
图4.10.1 机构模型
Step1.打开装配模型。打开文件D:\ug12.16\work\ch04.10\curve_on_curve\motion_1.sim。
Step2.定义连杆2和连杆1中的线在线上副。
(1)选择下拉菜单
命令,系统弹出图4.10.2所示的“线在线上副”对话框。
(2)选取图4.10.3所示的曲线1为第一曲线集;单击鼠标中键确认;选取图4.10.3所示的曲线2为第二曲线集。

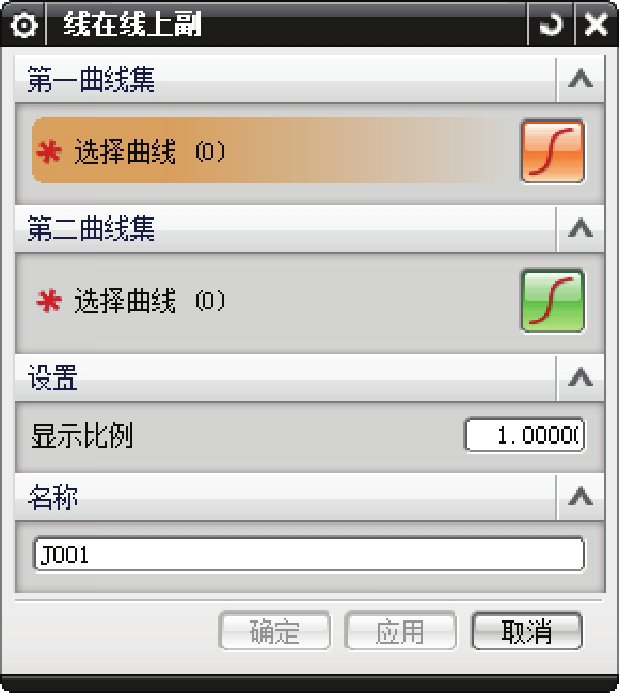

图4.10.2 “线在线上副”对话框

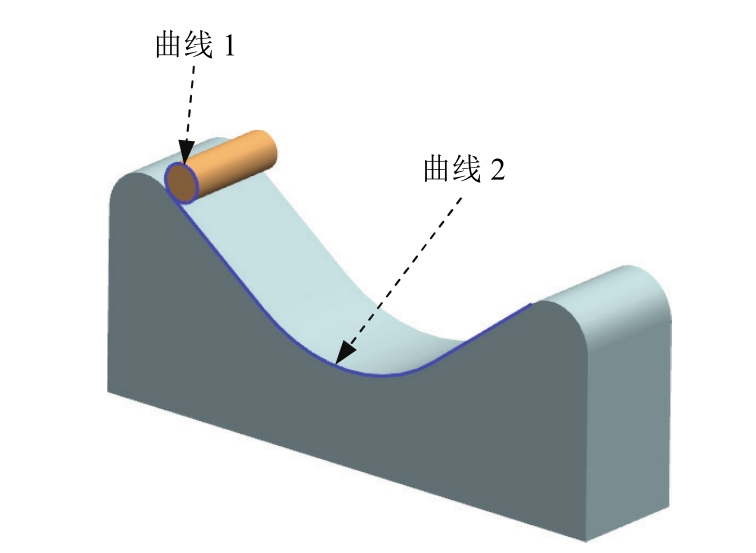

图4.10.3 定义线在线上副
(3)单击
按钮,完成线在线上副的创建。
Step3.定义解算方案并求解。
(1)选择下拉菜单
命令,系统弹出“解算方案”对话框;在
下拉列表中选择
选项;在
下拉列表中选择
选项;在
文本框中输入值10;在
文本框中输入值300;选中对话框中的
复选框。
(2)设置重力方向。在“解算方案”对话框
区域的矢量下拉列表中选择
选项,其他重力参数按系统默认设置值。
(3)单击
按钮,完成解算方案的定义。
Step4.定义动画。在
功能选项卡的
区域中单击“播放”按钮
,查看机构运动;单击“导出至电影”按钮
,输入名称“curve_on_curve”,保存动画;单击“完成动画”按钮
。
Step5.选择下拉菜单
命令,保存模型。
