点在线上副可以使连杆中的一点始终在一条曲线上运动。点可以是基准点或元件中的顶点,曲线可以是草绘的平面曲线或3D曲线。由于机构在运动时不会考虑连杆之间的干涉,在创建连接时要注意点和曲线的相对位置。另外,为了获得较好的仿真效果,在装配机构模型时最好将参考点预先约束在参考曲线之上。
下面举例说明点在线上副的创建过程,在图4.9.1所示的机构模型中,已经创建了一组仿真文件并定义了固定连杆1和连杆2,本例模拟的是圆球(连杆2)在重力的作用下沿螺旋线下落的过程。

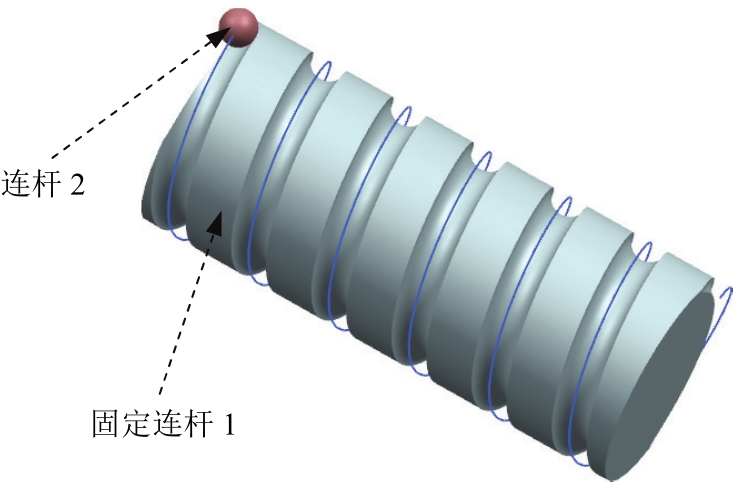

图4.9.1 机构模型
Step1.打开装配模型。打开文件D:\ug12.16\work\ch04.09\point_on_curve\motion_1.sim。
Step2.定义连杆2和连杆1中的点在线上副。
(1)选择下拉菜单
命令,系统弹出图4.9.2所示的“点在线上副”对话框。
(2)选取图4.9.1所示的连杆2为参考连杆;在
区域的“定义点”下拉列表中选择“圆弧中心”
选项,在模型中选取图4.9.3所示的球面为原点参考。
(3)在模型中选取图4.9.3所示的曲线为参考。
(4)单击
按钮,完成点在线上副的创建。
Step3.定义解算方案并求解。

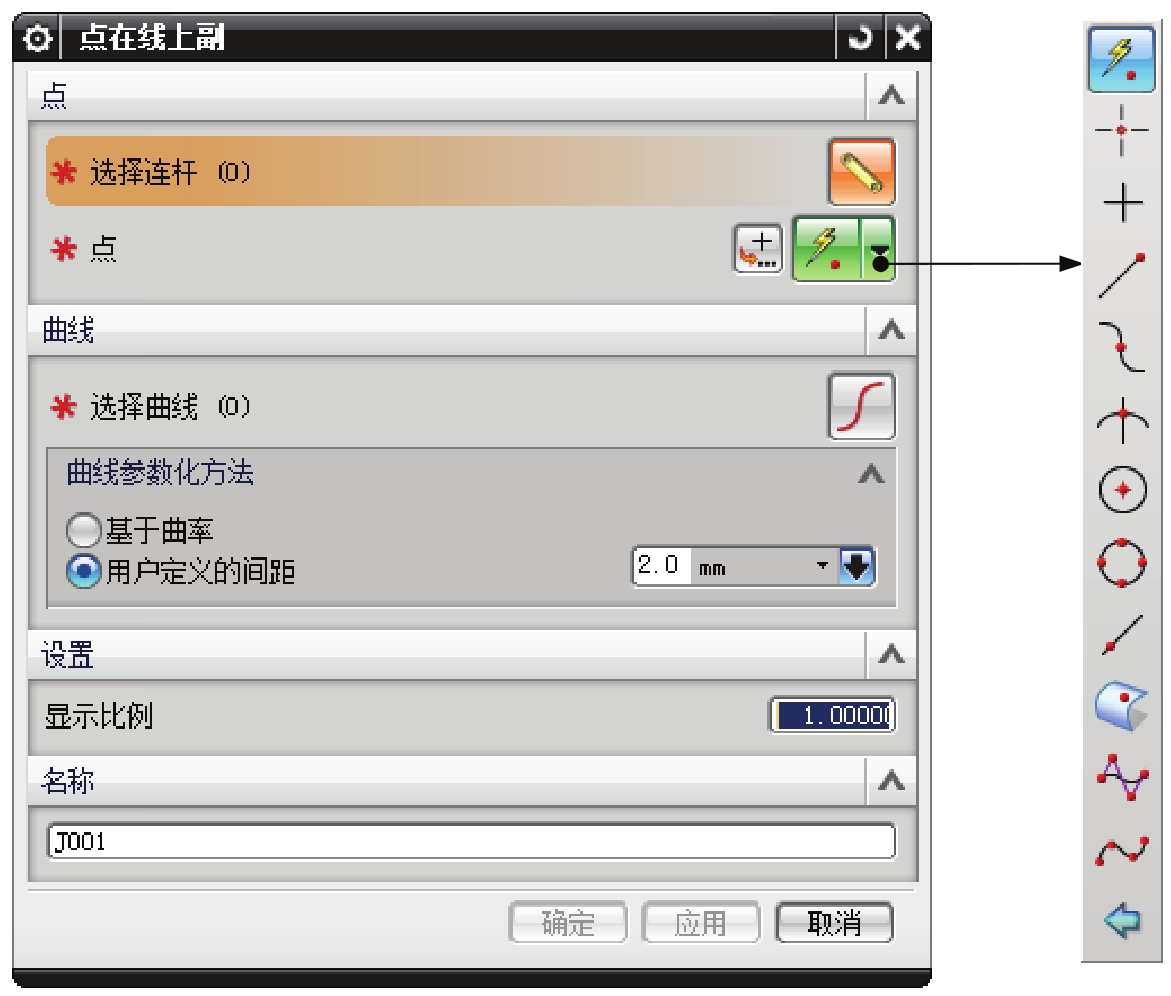

图4.9.2 “点在线上副”对话框

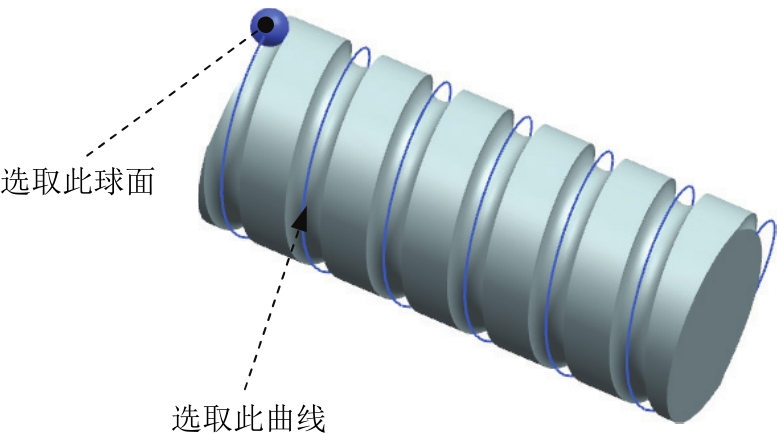

图4.9.3 定义点在线上副
(1)选择下拉菜单
命令,系统弹出“解算方案”对话框;在
下拉列表中选择
选项;在
下拉列表中选择
选项;在
文本框中输入值 2.5;在
文本框中输入值 300;选中对话框中的
复选框。
(2)设置重力方向。在“解算方案”对话框
区域的矢量下拉列表中选择
选项,其他重力参数按系统默认设置值。
(3)单击
按钮,完成解算方案的定义。
Step4.定义动画。在
功能选项卡的
区域中单击“播放”按钮
,查看机构运动;单击“导出至电影”按钮
,输入名称“point_on_curve”,保存动画;单击“完成动画”按钮
。
Step5.选择下拉菜单
命令,保存模型。
