滑动副定义的连杆可以沿着直线相对于啮合连杆进行移动,但不能旋转。滑动副提供了一个平移自由度,没有旋转自由度。滑动副又可分为两种形式:一种是两个连杆沿直线做相对转动,此时需要定义主要连杆和啮合连杆;另一种则是以固定连杆为参考进行平移。滑动副还可以作为机构中的驱动,提供沿直线运动的动力。
下面举例说明滑动副的定义过程。
Step1.打开装配模型。打开文件D:\ug12.16\work\ch04.03\slider\motion_1.sim。

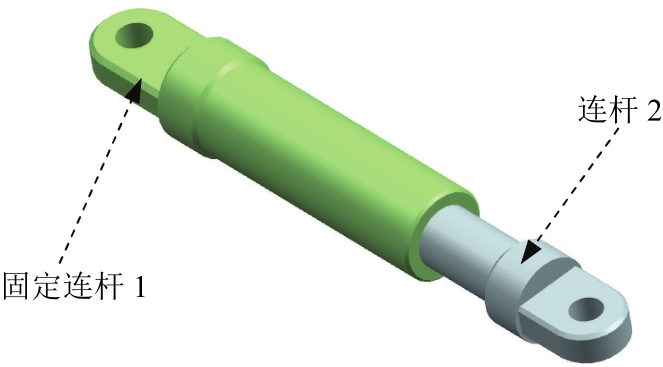

说明: 在图4.3.1所示的机构模型中,已经创建了一组仿真文件并定义了固定连杆1和连杆2。
Step2.定义连杆2和连杆1之间的滑动副。
(1)选择命令。选择下拉菜单
命令,系统弹出“运动副”对话框。
图4.3.1 机构模型
(2)定义运动副类型。在“运动副”对话框
选项卡的
下拉列表中选择
选项。
(3)定义参考连杆。选取图4.3.1所示的连杆2为参考连杆。
(4)定义移动原点。在“运动副”对话框
区域的
下拉列表中选择“圆弧中心”

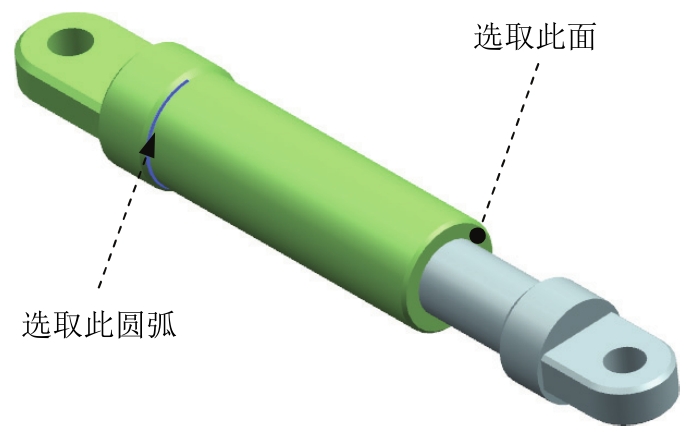

选项,在模型中选取图4.3.2所示的圆弧为原点参考。
(5)定义平移矢量。在
区域的
下拉列表中选择

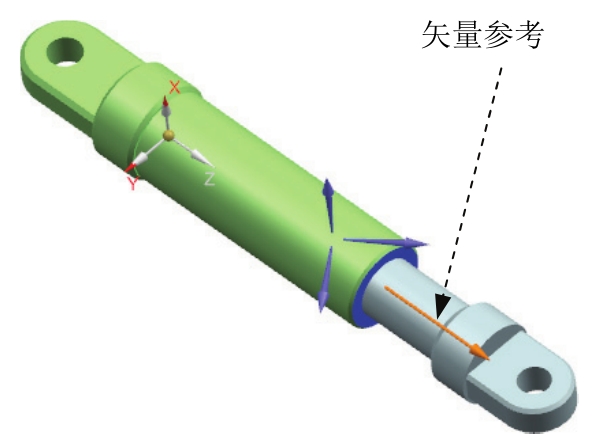

选项,在模型中选取图4.3.2所示的面为矢量参考,方向如图4.3.3所示。
图4.3.2 定义移动原点
图4.3.3 定义平移矢量
(6)定义运动极限。选中“运动副”对话框
区域中的
复选框,并在其后面的文本框中输入值 350,选中

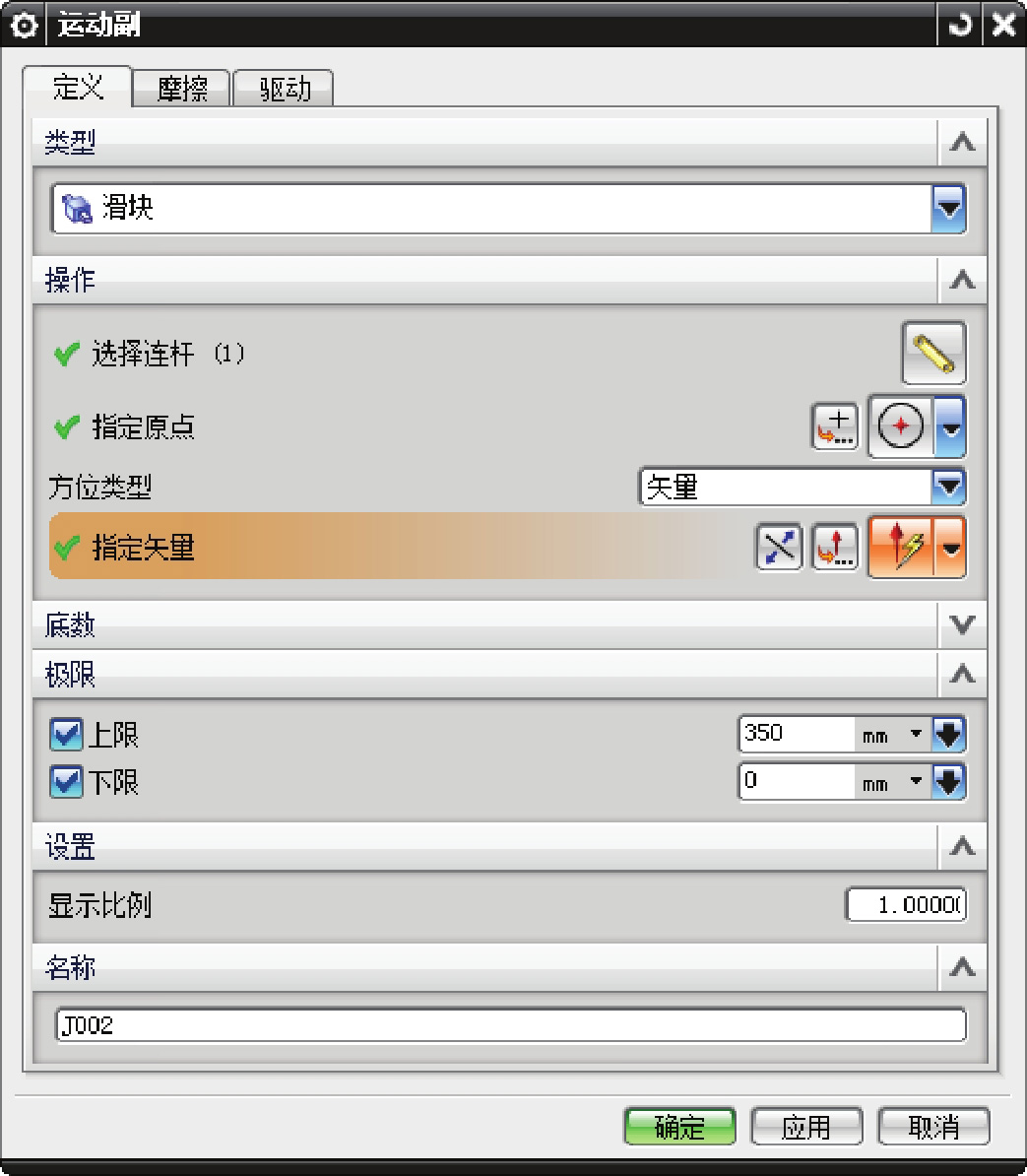

复选框,并在其后面的文本框中输入值 0,如图 4.3.4所示。
Step3.定义驱动。单击“运动副”对话框中的
选项卡;在
下拉列表中选择
选项;在
文本框中输入值10;单击
按钮,完成滑动副的创建。
Step4.定义解算方案并求解。选择下拉菜单
命令,系统弹出“解算方案”对话框;在
下拉列表中选择
选项;在
下拉列表中选择
选项;在
文本框中输入值30;在
文本框中输入值150;选中对话框中的
复选框;单击
按钮,完成解算方案的定义。
图4.3.4 定义运动极限
Step5.定义动画。在
功能选项卡的
区域中单击“播放”按钮
,查看机构运动;单击“导出至电影”按钮
,输入名称“slider”,保存动画;单击“完成动画”按钮
。
Step6.选择下拉菜单
命令,保存模型。
