3.3 定义连杆的材料

对于实体类型的连杆，为了保证得到准确的质量属性，可以为实体指定一种材料。下面说明定义材料的一般过程。

Step1.打开模型。打开文件D：\ug12.16\work\ch03.03\link.prt。

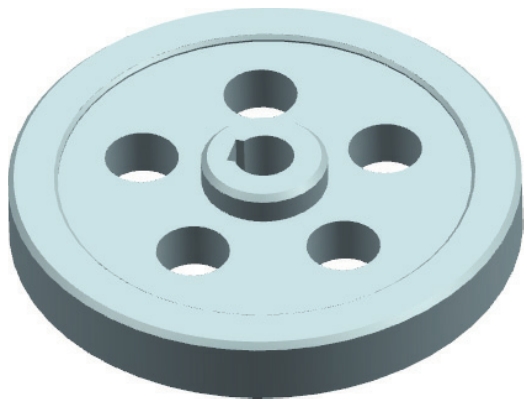

说明： 实例模型如图3.3.1所示，该模型是一个实体模型。

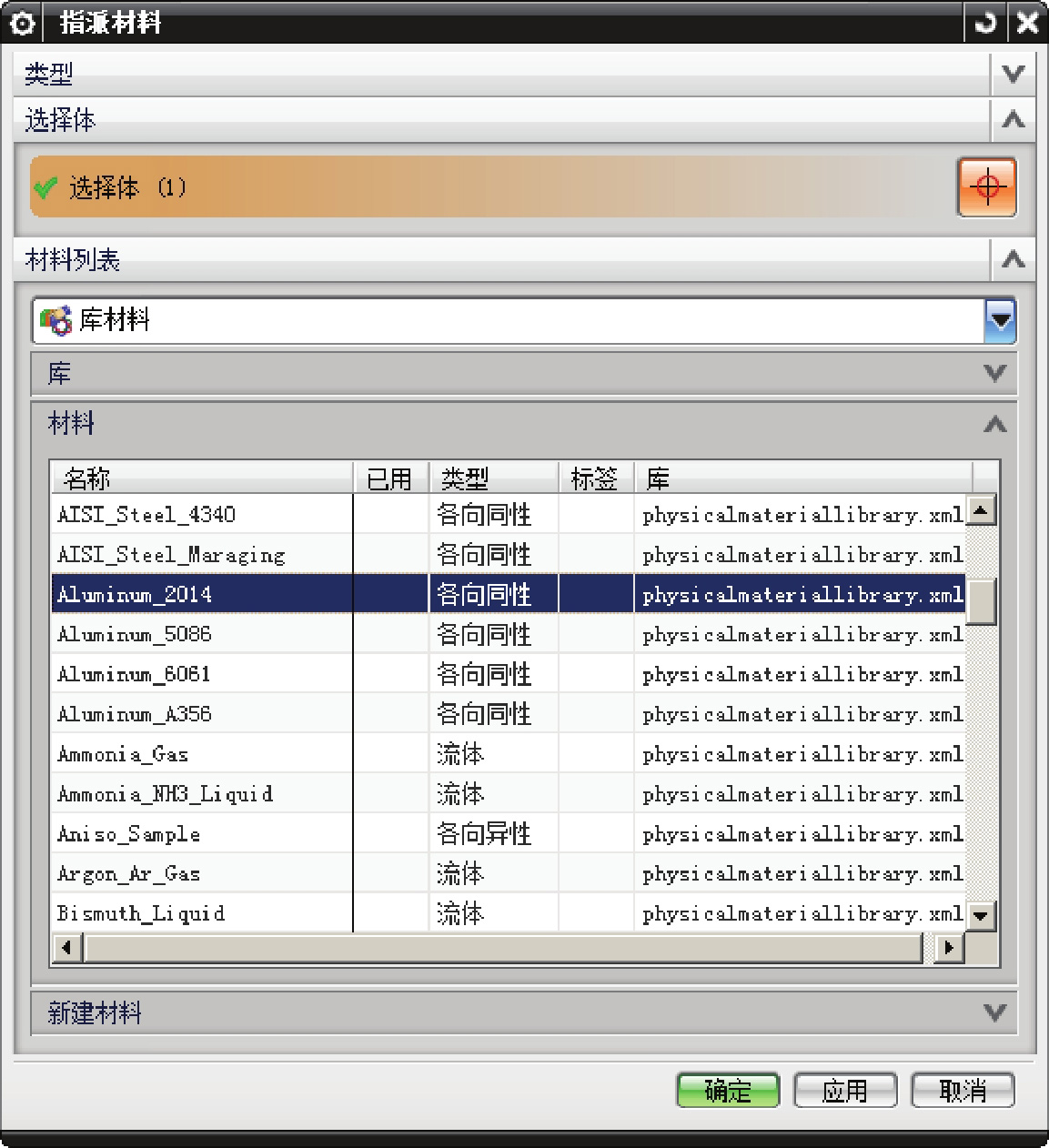

Step2.选择下拉菜单 命令，系统弹出图 3.3.2所示的“指派材料”对话框。

Step3.定义指派对象。在模型中选取图3.3.1所示的实体为指派对象。

Step4.定义材料。在 区域的列表中选择材料 。

Step5.单击 按钮，完成材料的定义。

Step6.查看质量属性。

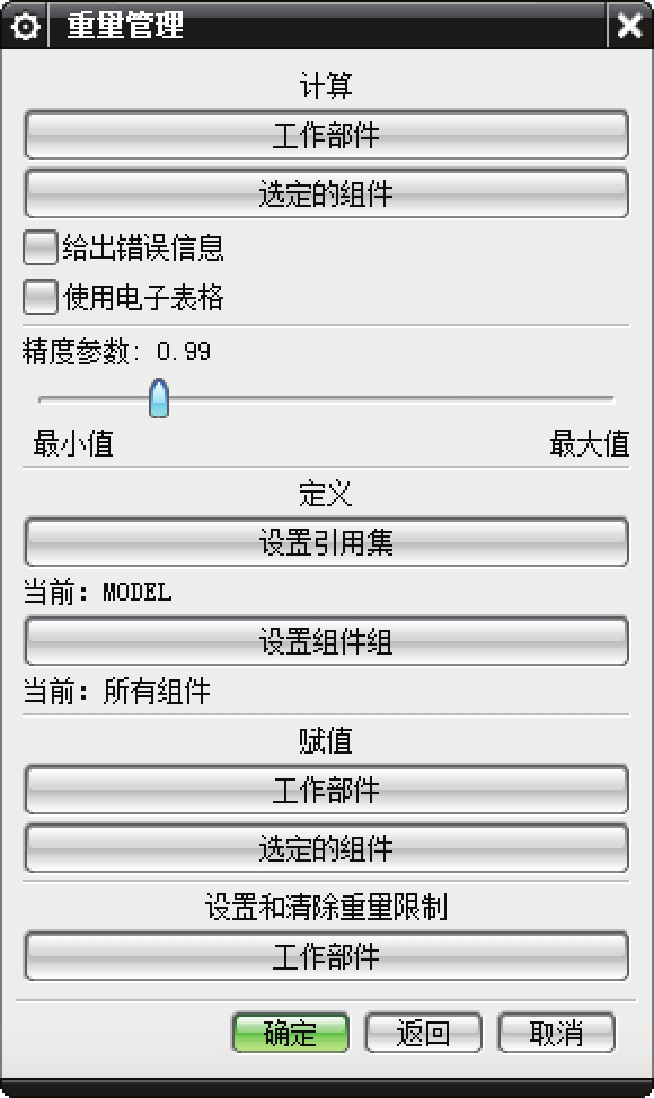

（1）选择下拉菜单 命令，系统弹出图3.3.3所示的“重量管理”对话框。

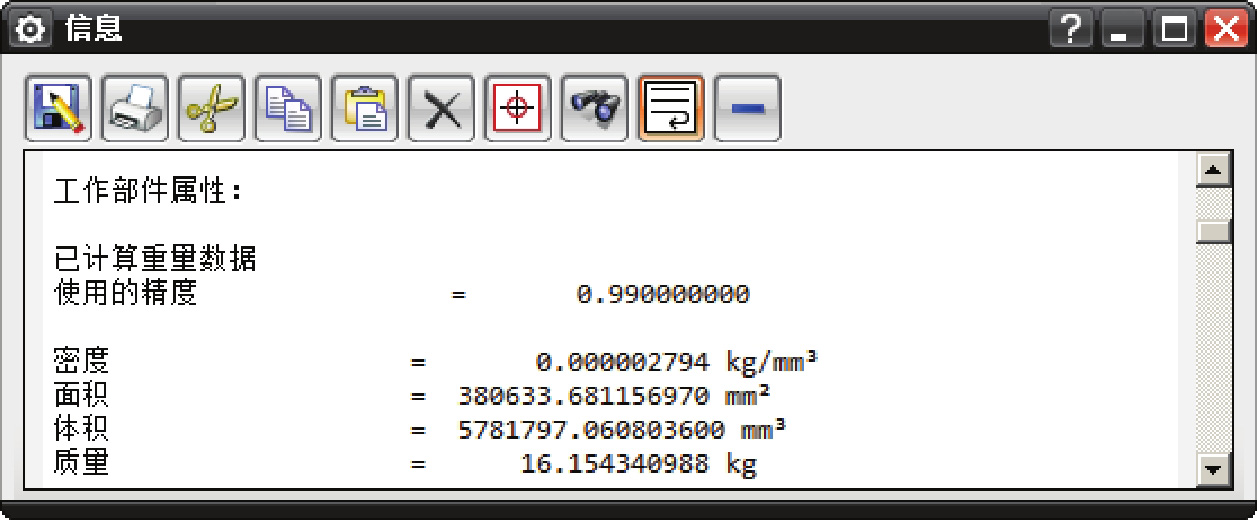

（2）在“重量管理”对话框中单击 按钮，系统会在弹出的“信息”文本文件中显示当前工作部件的质量属性，如图3.3.4所示。

（3）关闭“信息”文本文件，单击 按钮，完成质量属性的查看。
