2.8 生成动画

完成一组解算方案的求解后，即可以查看机构的运行状态并将结果输出为动画视频文件，也可以根据结果对机构的运行情况、关键位置的运动轨迹、运动状态下组件干涉等进行进一步的分析，以便检验和改进机构的设计。

选择“动画”命令有以下两种方法。

方法一： 选择下拉菜单 命令。

方法二： 在“分析”功能选项卡的 区域中单击“动画”按钮 。

下面紧接第2.7小节的操作，介绍查看动画并输出视频文件的一般操作过程。

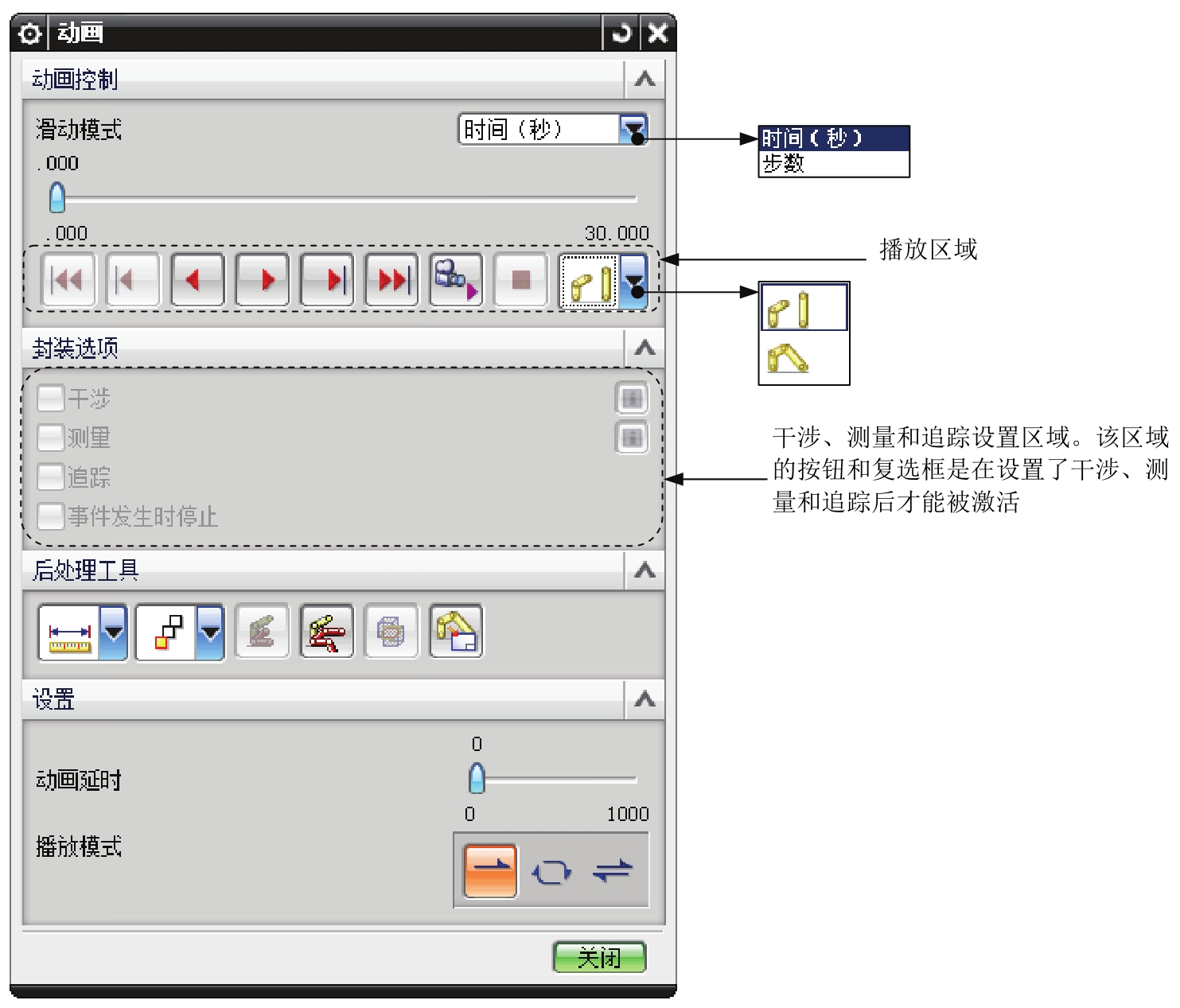

Step1.选择命令。选择下拉菜单 命令，系统弹出图2.8.1所示的“动画”对话框。

图2.8.1所示的“动画”对话框的选项说明如下。

● ：该下拉列表用于选择滑动模式，其中包括 和 两种选项。

☑ ：指动画以设定的时间进行运动。

☑ ：指动画以设定的步数进行运动。

● （设计位置）：单击此按钮，可以使运动模型回到运动仿真前置处理之前的初始三维实体设计状态。

● （装配位置）：单击此按钮，可以使运动模型回到运动仿真前置处理后的ADAMS运动分析模型状态。

Step2.播放动画。在对话框的播放区域中单击“播放”按钮 ，即可播放动画。

Step3.保存动画。

（1）在对话框的播放区域中单击“导出至电影”按钮 ，系统弹出“录制电影”对话框。

（2）在“录制电影”对话框的 文本框中输入动画文件的名称“linkage_mech”，然后单击 按钮，机构将自动运行并输出动画，读者可以打开随书光盘中的视频文件D：\ug12.16\work\ch02\ok\linkage_mech.avi进行查看。

Step4.单击 按钮，完成动画的定义。

Step5.选择下拉菜单 命令，保存模型。

说明：

● 在生成动画前将模型调整到合适的显示大小及位置，可以得到较好的动画位置效果。

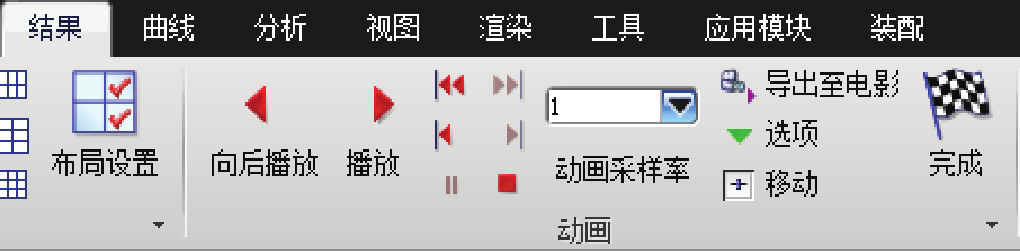

● 完成解算方案的求解后，在图2.8.2所示的“结果”功能选项卡“动画”区域中单击“播放”按钮 也可以查看机构动画，单击“导出至电影”按钮 也可以输出动画视频。但是要注意，一旦单击“播放”按钮 后，单击“完成动画”按钮 之后，才可修改动画的相关属性。
