2.1 UG NX运动仿真流程

通过UG NX 12.0进行机构运动仿真的一般流程如下。

Step1.将创建好的模型调入装配模块进行装配。

Step2.进入机构运动仿真模块。

Step3.新建一组运动学或动力学仿真。

Step4.为机构指定连杆。

Step5.在机构中添加运动副和其他连接。

Step6.为连杆设置驱动。

Step7.添加运算器。

Step8.开始仿真。

Step9.获取运动分析结果。

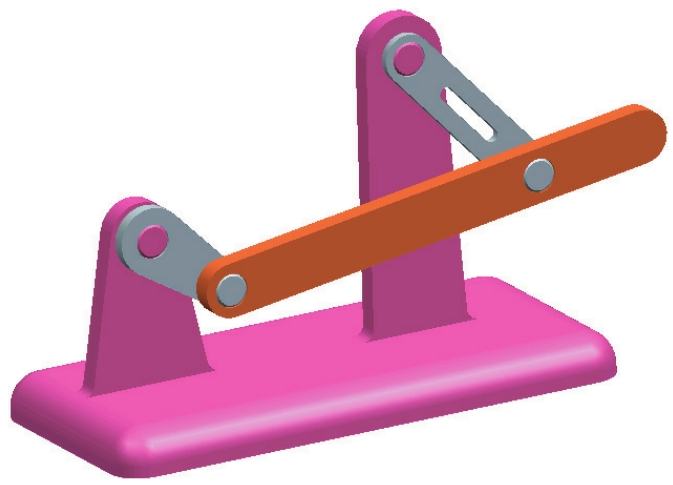

下面以图2.1.1所示的连杆机构模型为例，介绍使用UG NX 12.0进行机构运动仿真的详细流程。该机构的运行状况在本书第1章的内容中已有简介。由于本章内容具有连贯性，请读者合理安排学习时间。
