一、主动脉根部波群

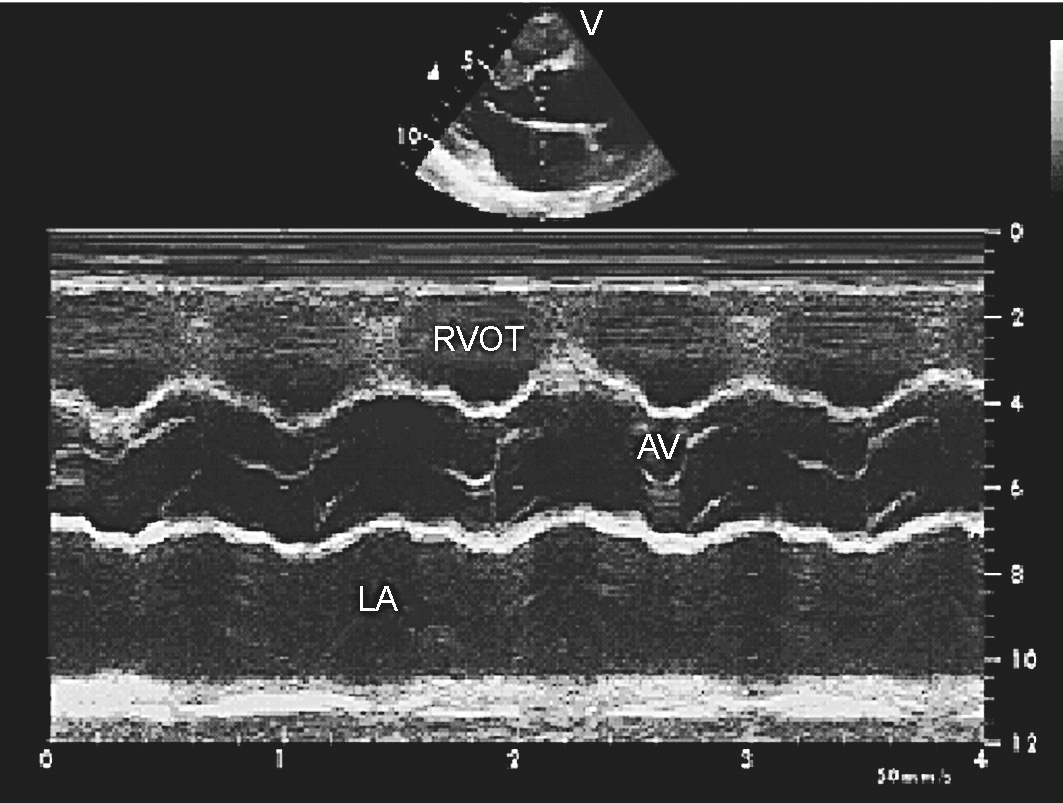

使用胸骨旁左室长轴切面为标准切面，使M型超声心动图取样线通过主动脉根部（即主动脉窦部），可依次显示出胸壁、右室流出道前壁、右室流出道、主动脉前壁、主动脉瓣、主动脉后壁、左房、左房后壁的M型曲线（图2-2-1）。

RVOT：右室流出道；AV：主动脉瓣；LA：左房

该切面可测量左房及主动脉窦部的内径：

（1）左房前后径：

收缩末期测量，稍调整垂直左房后壁并使取样线通过主动脉瓣尖，测量从主动脉后壁内缘至左房后壁内缘。

（2）主动脉窦部：

舒张末期测量，测量主动脉前壁下缘至后壁上缘的距离。

二、二尖瓣水平波群

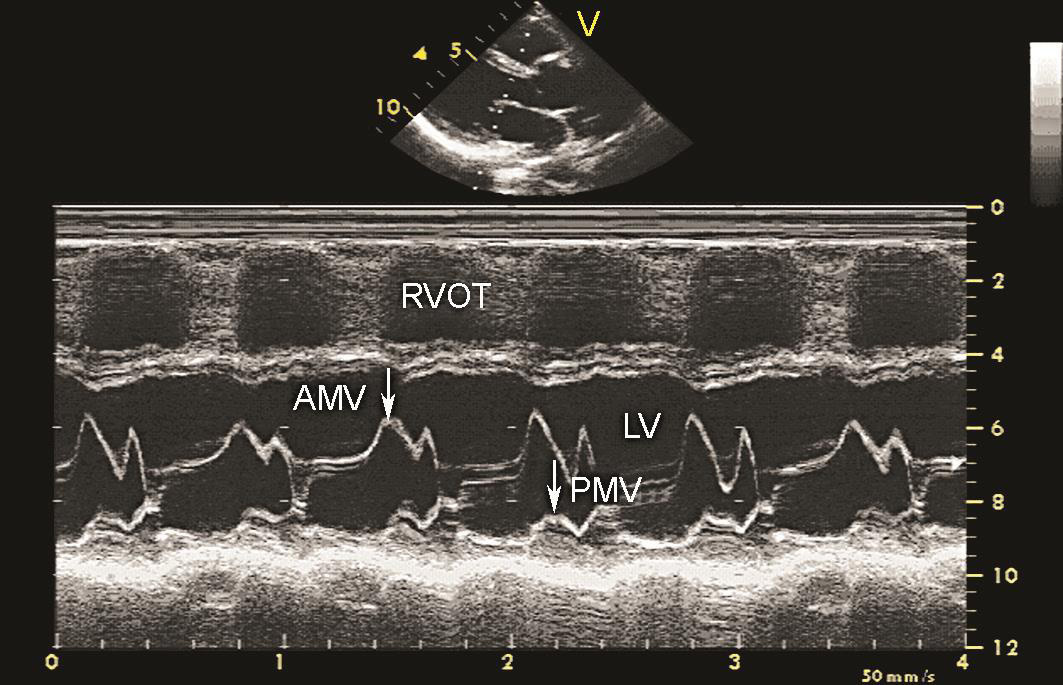

同样采取以上标准切面，使M型超声心动图取样线移动至二尖瓣前瓣瓣尖处，可依次显示出胸壁、右心室前壁、部分右心室、室间隔、左心室、二尖瓣前瓣、左心室后壁等结构的M型曲线（图2-2-2）。

AMV：二尖瓣前叶（箭头示）；PMV： 二尖瓣后叶（箭头示）；LV：左室；RVOT：右室流出道

三、左心室波群

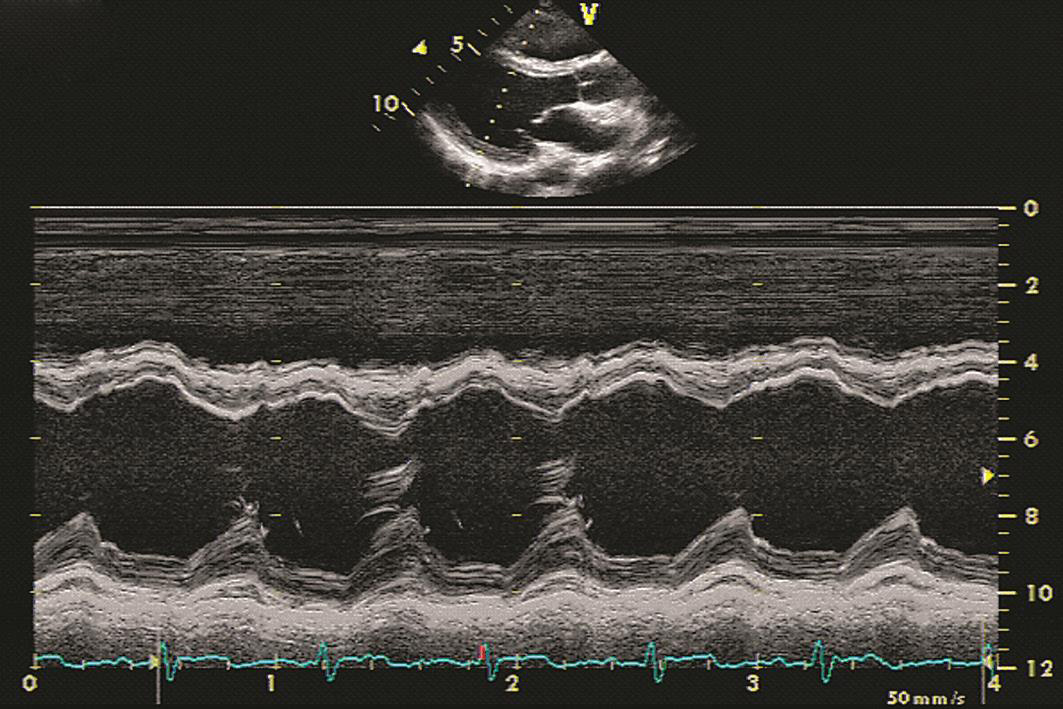

将M型超声心动图取样线移动至腱索水平，规范的M型超声测量切面可显示胸壁、右心室前壁、右心室、室间隔、左心室、左心室后壁（图2-2-3）。室壁内膜面清晰，左室内可无或有腱索反射，但不应有二尖瓣或乳头肌回声，左心室腔应充分展开，取样线应尽可能垂直于室间隔和左室后壁。
