2.8 熔断电阻器基础知识及应用电路
熔断电阻器又称保险电阻器。它是一种具有电阻器和熔丝双重作用的元器件，它的作用主要以过流保护为主。
1.熔断电阻器外形特征
熔断电阻器按其工作方式可分为可修复型和不可修复型。
（1）可修复型熔断电阻器。 它是用低熔点焊料焊接在一根弹性金属片上，当负荷过大、温度过高时，低熔点焊料的焊点就会熔化，弹性金属片便会自动脱开焊点，使电路开路。
（2）不可修复型熔断电阻器。 它在通过超负荷电流时，便会使电阻膜层或绕组线匝熔断。
不可修复型熔断电阻器的工作原理是： 当过载引起温度上升并达到某一温度时，涂有熔断料的电阻膜层或绕组线匝就自动熔断使电路断开。
熔断电阻器按其材料又可分为线绕型、碳膜型、金属膜型、氧化膜型和化学沉积膜型等，其中膜式熔断电阻器使用最多。

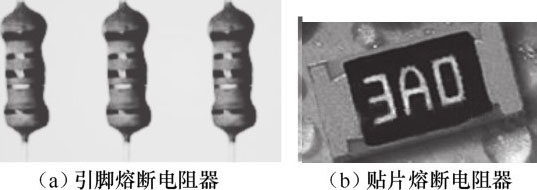

图2-129所示是常见熔断电阻器实物图。
图2-129 常见熔断电阻器实物图
熔断电阻器的外形与电阻器基本相同。关于熔断电阻器的外形特征，主要说明以下几点。
（1）熔断电阻器外形比普通电阻器略粗、长一些，它的两根引脚不分正、负极性。
（2）它的标称阻值较小，只有几欧到100Ω，采用色标方式。
（3）熔断电阻器主要用于直流电源电路和一些需要进行过流保护的电路中，在电路中的安装方式同普通电阻器一样。
2.熔断电阻器电路图形符号

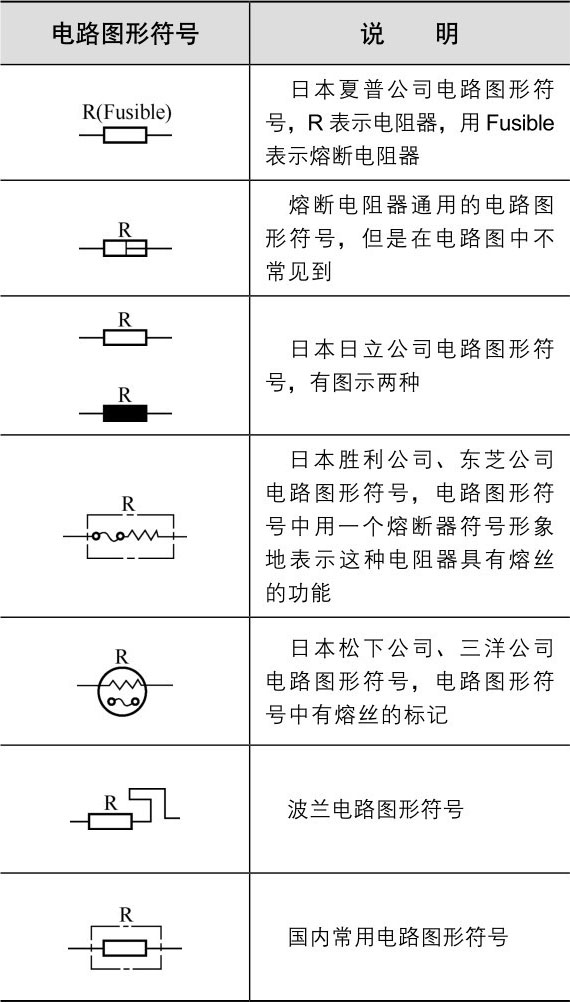

目前熔断电阻器电路图形符号还没有统一规定，各公司有自己的规定。熔断电阻器在电路中用R表示。熔断电阻器电路图形符号见表2-10。
表2-10 熔断电阻器电路图形符号
1.熔断电阻器参数表示方法
在熔断电阻器上只表示出它的标称阻值大小。标称阻值的大小采用色标法，有的用四色环、有的用一色环。四色环熔断电阻器阻值的具体表示方法同色标电阻器一样。
2.快速认识-电阻类元器件2
2.重要参数
熔断特性是熔断电阻器最重要的指标，它是指电路的实际功耗为额定功率数倍时，连续负荷运行一定时间后，在规定的环境温度范围内保证电阻器熔断。

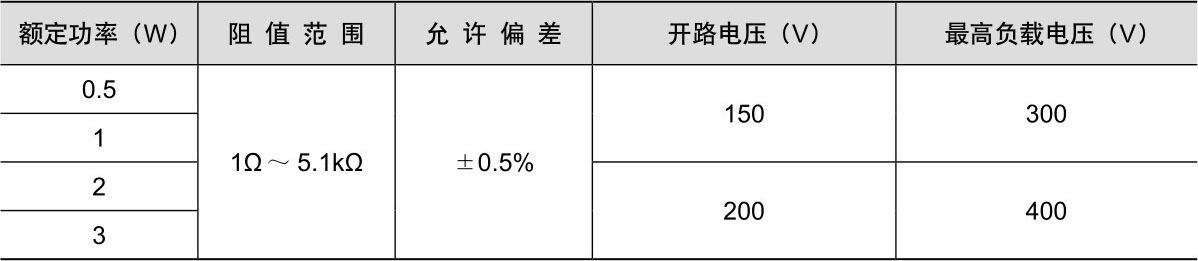

膜式熔断电阻器主要技术指标见表2-11。
3.熔断电阻器重要特性
关于熔断电阻器主要特性说明以下几点。
（1）不可修复型熔断电阻器是一次性的，它熔断后呈开路状态，再也不能恢复正常。
（2）采用熔断电阻器作为电路中的熔丝，具有体积小、安装方便的优点，因为一般熔丝在电路中要用支架来安装，不方便。
（3）电路在正常工作时，熔断电阻器起一个电阻器的作用，让电流通过。当电路中出现过流故障时，在流过熔断电阻器的电流大于它的熔断电流时，熔断电阻器迅速无声、无烟、无火地熔断，相当于一个熔丝，起到了过流熔断的作用，能防止因过流而烧坏电路中其他元器件。
在电路中熔断电阻器应悬空5～10mm安装在电路板上，普通电阻器是紧贴电路板焊接的，熔断电阻器与电路板距离较远，便于散热，同时安装的不同也利于与普通电阻器相区分。
表2-11 膜式熔断电阻器主要技术指标
1.主要应用
熔断电阻器主要用于显像管灯丝保护，集成电路、功率较大的三极管保护，以及电源输出、行输出电路中。
2.应用电路

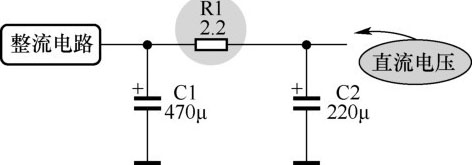

图2-130所示是熔断电阻器电路。熔断电阻器通常接在直流电路中，阻值很小，如只有2.2Ω，在电路中起过流保护作用。电路中R1为熔断电阻器。
图2-130 熔断电阻器电路
整流电路输出的直流工作电压通过熔断电阻器R1加到后级电路中。当后级电路出现过流故障时，流过R1的电流增大，R1自动熔断，这样将电源电路的负载与电源电路之间联系断开，电源负载就没有工作电压，达到过流保护目的。
对这种保护电路还要说明下列几点。
（1）R1熔断后，由于电源负载电路没有工作电压，负载电路不会进一步被损坏。
（2）R1熔断后，电源电路与负载电路脱开，也不会损坏到电源电路，所以这种过流保护电路能同时保护负载电路和电源电路。
（3）如果整流电路和C1出现故障，则R1不能起到保护作用。这时，需要前级电路中的保护电路起作用。
