在集成电路的引脚排列图中，可以看到它的各个引脚编号，如①、②、③脚等。在检修、更换集成电路过程中，往往需要在集成电路实物上找到相应的引脚。
例如，在一个9根引脚的集成电路中，要找到③脚。由于集成电路的型号很多，不可能根据型号去记忆相应各引脚的位置，只能借助于集成电路的引脚分布规律，来识别形形色色集成电路的引脚号。
2.
这里根据集成电路的不同封装形式，介绍各种集成电路引脚的识别方法。
每一个集成电路的引脚都是确定的，这些引脚的序号与集成电路电路图中的编号是一一对应的。识别集成电路的引脚号对分析集成电路的工作原理和检修集成电路故障都有重要意义。
1. 对电路工作原理分析的意义
分析集成电路工作原理时，根据电路图中集成电路的编号进行外电路分析，仅对这一点而言是没有必要进行集成电路的引脚号识别的。但是，在一些情况下由于没有集成电路及其外围电路的电路图，而需要根据电路实物画出外电路原理图时，就得用到集成电路的引脚号。
例如，先找出集成电路的①脚，再观察电路板上哪些电子元器件与①脚相连，这样可以先画出①脚的外电路图。用同样的方法，画出集成电路的各引脚外电路，就能得到该集成电路的外电路原理图。
2. 对故障检修的意义
对集成电路进行故障检修时，更需要识别集成电路的引脚号。以下几种情况都需要知道集成电路的引脚号。
（1）测量某引脚上的直流工作电压，或观察某引脚上的信号波形。 在故障检修中，往往依据电路原理图进行分析，先确定测量某根引脚上的直流工作电压或观察信号波形，这时就得在集成电路的实物上找出该引脚。
（2）查找电路板上的电子元器件时需要知道集成电路的引脚号。 例如，若检查某集成电路⑨脚上的电容1C7。因电路板上电容太多不容易找到，此时可先找到集成电路的⑨脚（因为电路板上的集成电路往往比较少），沿⑨脚铜箔线路就能比较方便地找到1C7。
（3）更换集成电路时，新的集成电路要对准原来的各引脚孔安装，方向装反了就会导致第一根引脚装在了最后一根引脚孔上。 在一些电路板上，会标出集成电路的引脚号，如图1-54所示。从图中可看出，①脚在左边，⑨脚在右边，安装新集成电路时要识别出第一根引脚①脚，然后将第一根引脚对准电路板上的①脚孔。
图1-54 电路板上集成电路引脚号示意图
（4）选配集成电路时需要知道引脚号。 如果是同型号集成电路，进行直接代替时只要搞清楚引脚的方向即可，但有时需要进行改动代替，即新换上的集成电路与原集成电路之间的引脚号可能不对，或需要进行调整，或是在某引脚上另加电子元器件，这时就必须先识别集成电路的引脚号。
单列集成电路有直插和曲插两种。两种单列集成电路的引脚分布规律相同，但在识别引脚号时则有一些差异。
1. 单列直插集成电路引脚识别方法

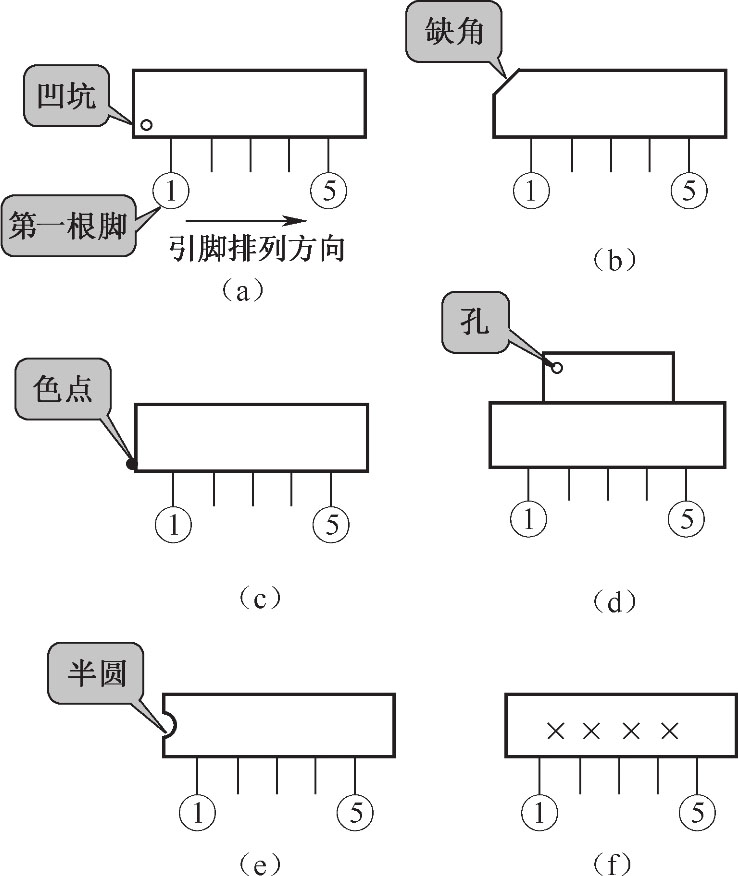

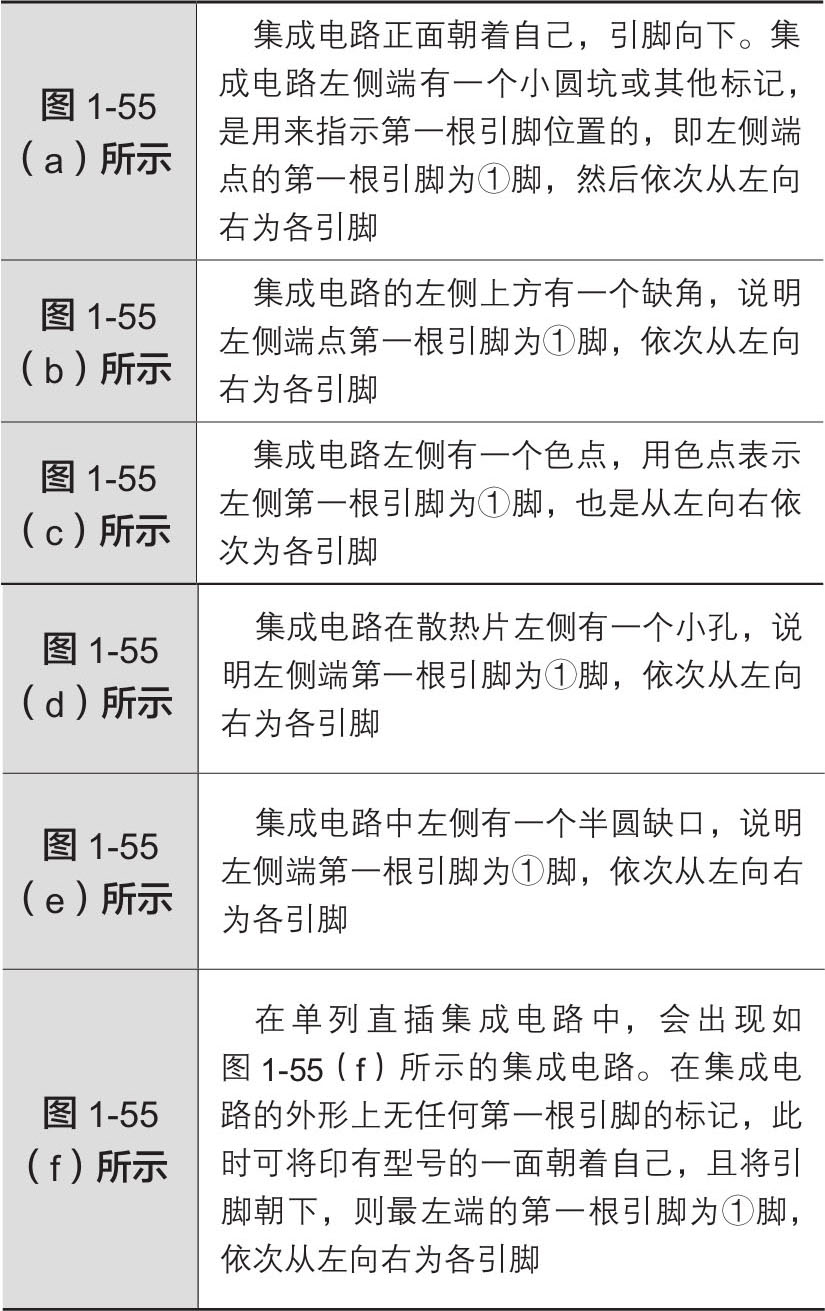

所谓单列直插集成电路就是指其引脚只有一列，且引脚为直的（不是弯曲的）。 这类集成电路的引脚识别方法可以用图1-55所示的示意图来说明。
图1-55 几种单列直插集成电路引脚识别方法
在单列直插集成电路中，一般都有一个用来指示第一根引脚的标记。
根据上述几种单列直插集成电路引脚识别方法［除图1-55（f）所示集成电路外］，可以看出集成电路都有一个较为明显的标记（如缺角、孔、色点等）来指示第一根引脚的位置，并且都是自左向右依次为各引脚，这是单列直插集成电路的引脚分布规律，以此规律可以很方便地识别各引脚号。
2. 单列曲插集成电路引脚识别方法
单列曲插集成电路的引脚也是呈一列排列的，但引脚不是直的，而是弯曲的，即相邻两根引脚弯曲方向不同。

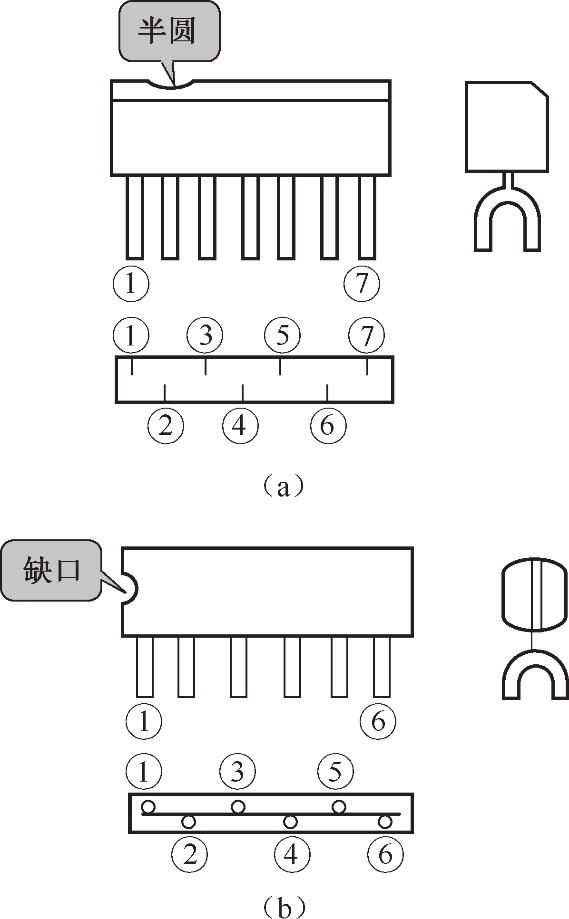

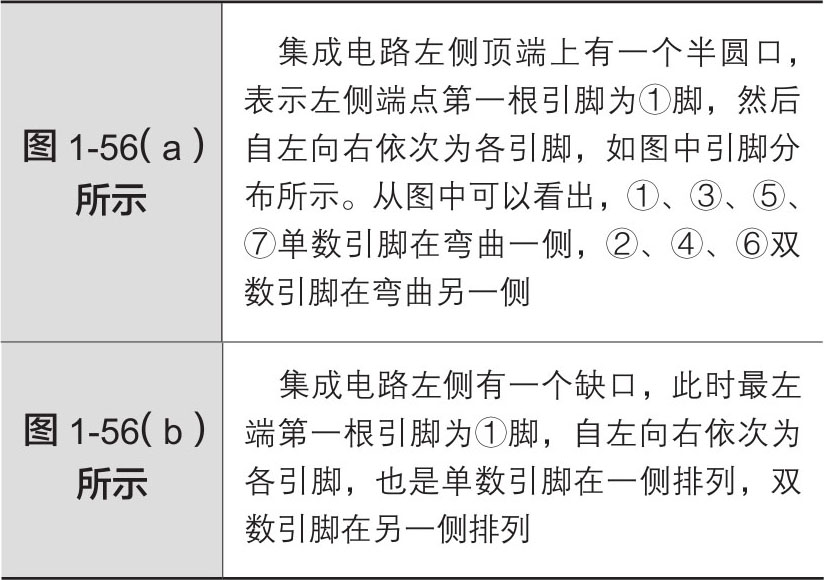

图1-56是两种单列曲插集成电路的引脚识别方法示意图。在单列曲插集成电路中，将集成电路正面对着自己，引脚朝下，一般情况下集成电路的左边也有一个用来指示第一根引脚的标记。
图1-56 两种单列曲插集成电路引脚识别方法
单列曲插集成电路的外形远不止上述两种，但都有一个标记来指示第一根引脚的位置，然后依次从左向右为各引脚。单数引脚在一侧，双数引脚在另一侧，这是单列曲插集成电路的引脚分布规律，以此规律可以很方便地分辨出集成电路的各引脚号。
3. 完全无声故障机理1
当单列曲插集成电路上无明显标记时，可将集成电路印有型号的一面朝着自己，引脚向下，则最左侧第一根引脚是集成电路的①脚，从左向右依次为各引脚，且也是单数的引脚在一侧，双数引脚在另一侧。
双列直插集成电路是使用量最大的一种集成电路，这种集成电路的外封装材料最常见的是塑料，也可以是陶瓷。双列集成电路的引脚分成两列，两列引脚数相等，引脚可以是直插的，也可以是曲插的，但曲插的双列集成电路很少见到。两种双列集成电路的引脚分布规律相同，但在识别引脚号时则有一些差异。
1. 双列直插集成电路引脚识别方法

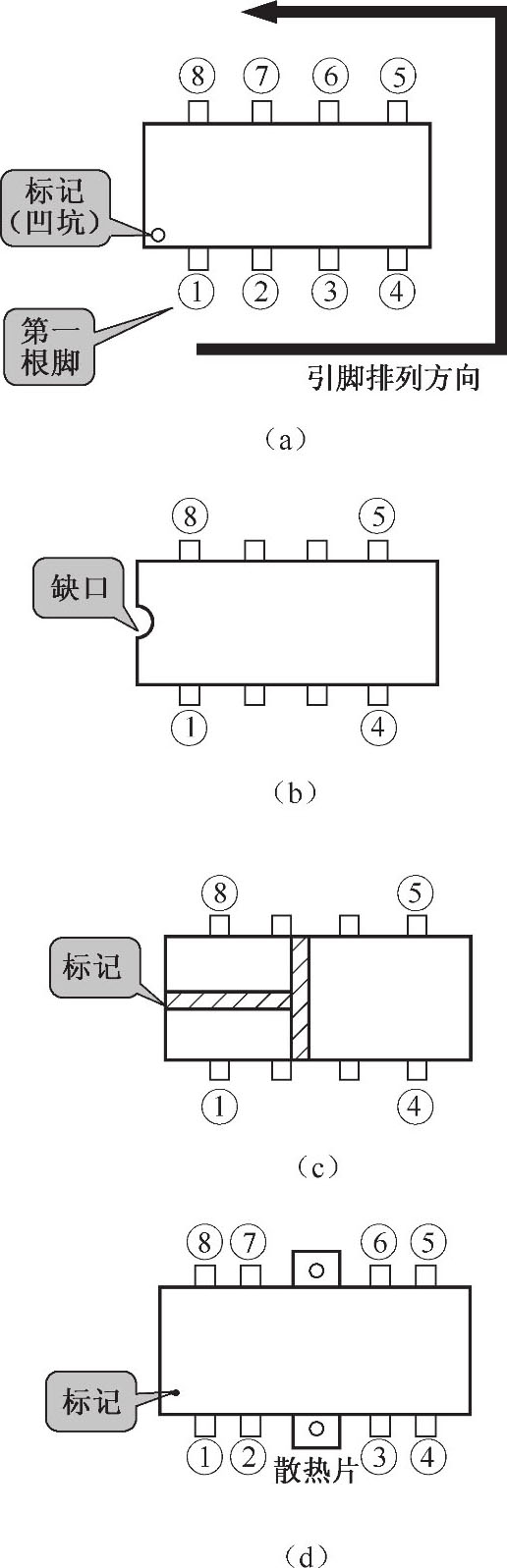

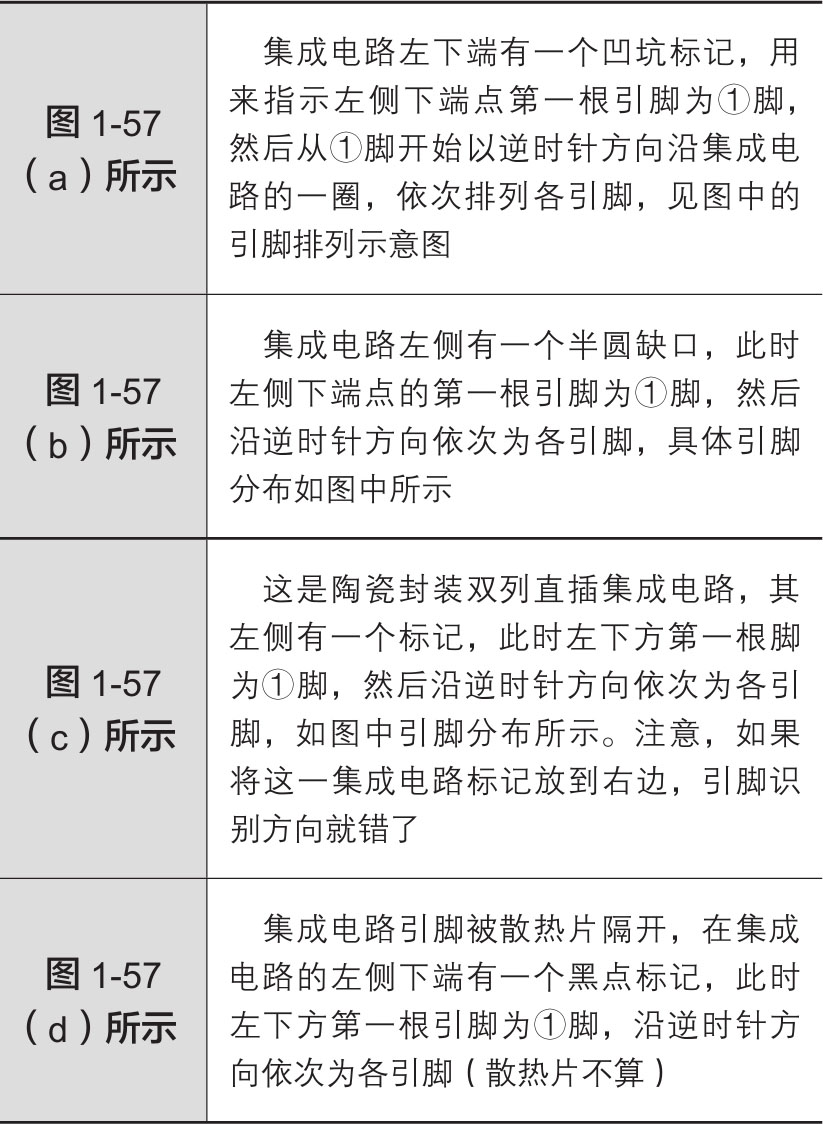

图1-57是4种双列直插集成电路的引脚识别方法示意图。在双列直插集成电路中，将印有型号的一面朝上，并将型号正对着自己，这时集成电路的左侧下方会有不同的标记来表示第一根引脚。
图1-57 4种双列直插集成电路引脚识别方法
2. 双列曲插集成电路引脚识别方法

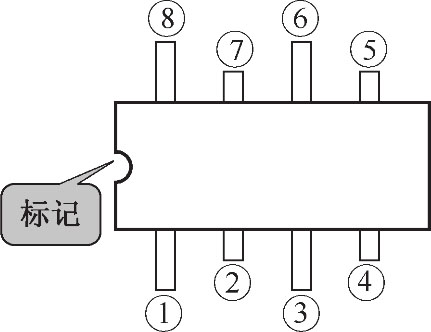

图1-58是双列曲插集成电路引脚识别方法示意图，其特点是引脚在集成电路的两侧排列，每一列的引脚为曲插状（如同单列曲插一样）。
图1-58 双列曲插集成电路引脚识别方法
将集成电路印有型号的一面朝上，且将型号正对着自己，可见集成电路的左侧有一个半圆缺口，此时左下方第一根引脚为①脚，沿逆时针方向依次为各引脚。在每一列中，引脚是依次排列的，如同单列曲插一样。
3. 无引脚识别标记双列直插集成电路引脚识别方法

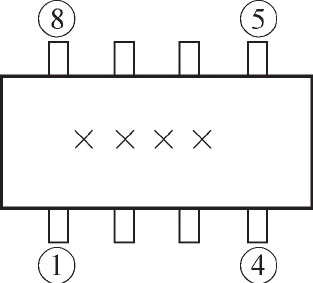

图1-59所示是无引脚识别标记的双列直插集成电路。该集成电路无任何明显的引脚识别标记，此时可将印有型号的一面朝着自己，则左侧下端第一根引脚为①脚，沿逆时针方向依次为各引脚，参见图中引脚分布。
图1-59 无引脚识别标记双列直插集成电
上面介绍的几种双列集成电路外形仅是众多双列集成电路中的几种，除最后一种集成电路外，一般都有各种形式的明显引脚识别标记来指明第一根引脚的位置，然后沿逆时针方向依次为各引脚，这是双列直插集成电路的引脚分布规律。

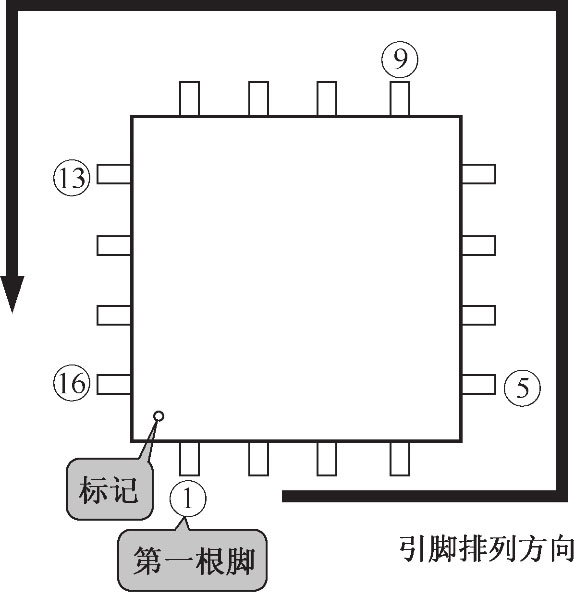

四列集成电路的引脚分成4列，且每列的引脚数相等，所以这种集成电路的引脚是4的倍数。 四列集成电路常见于贴片式集成电路、大规模集成电路和数字集成电路中。图1-60是四列集成电路引脚识别方法示意图。
图1-60 四列集成电路引脚识别方法
将四列集成电路印有型号的一面朝着自己，可见集成电路的左下方有一个标记，则左下方第一根引脚为①脚，然后逆时针方向依次为各引脚。
如果集成电路左下方没有引脚识别标记，也可将集成电路按如图1-60所示放好，将印有型号的一面朝着自己，此时左下角的第一根引脚即为①脚。
这种四列集成电路许多是贴片式的，或称无引脚集成电路，其实这种集成电路还是有引脚的，只是很短，引脚不伸到电路板的背面，所以这种集成电路直接焊在印制线路这一面上，引脚直接与铜箔线路相焊接。

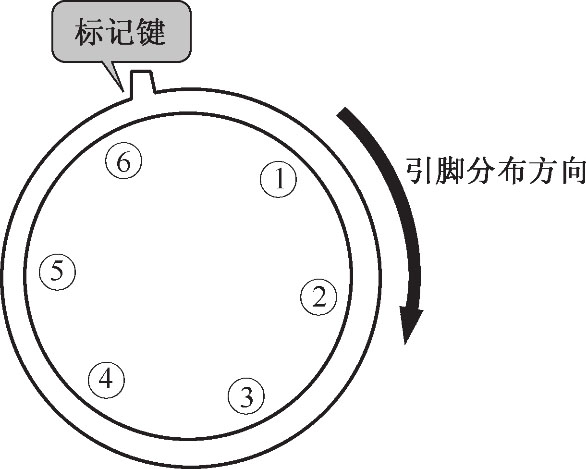

采用金属封装的集成电路现在已经比较少见，过去生产的集成电路常用这种封装形式。图1-61是金属封装集成电路的引脚识别方法示意图。这种集成电路的外壳是金属圆帽形的，引脚识别方法为：将引脚朝上，从突键标记端起为①脚，顺时针方向依次为各引脚。
图1-61 金属封装集成电路引脚识别方法

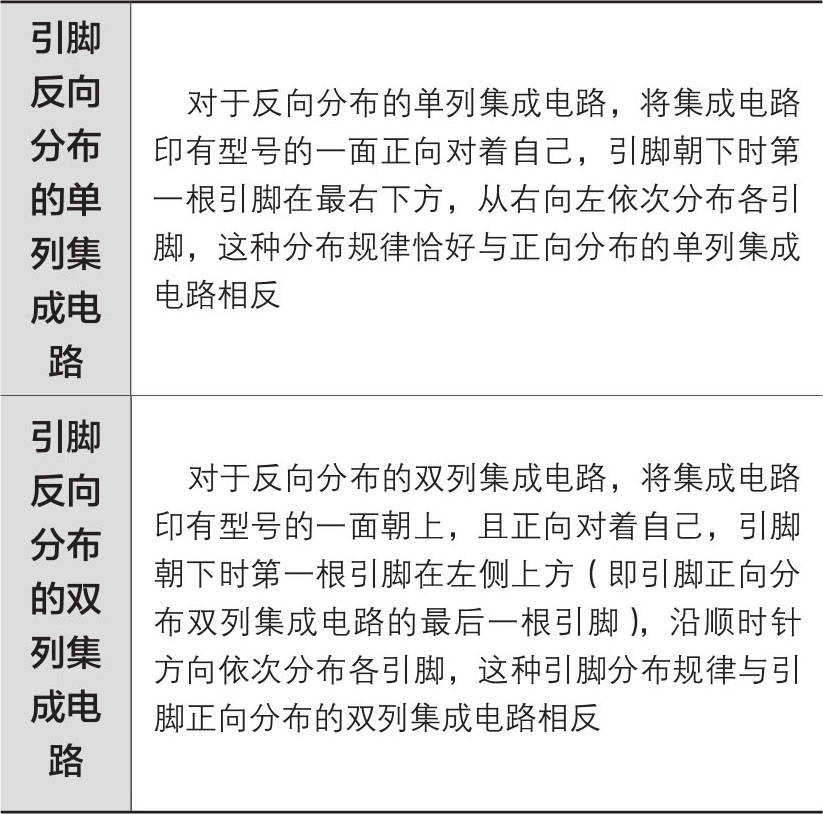

前面介绍的集成电路引脚识别方法均为引脚正向分布的集成电路，即引脚是从左向右依次分布，或从左下方第一根引脚沿逆时针方向依次分布，集成电路的这种引脚分布为正向分布，但集成电路引脚还有反向分布的。
引脚正向、反向分布规律可以从集成电路型号上看出，例如，音频功放集成电路HA1366W引脚为正向分布，HA1366WR引脚为反向分布，它们的不同之处是在型号最后多一个大写字母R，R表示这种集成电路的引脚为反向分布。
4. 完全无声故障机理2
像HA1366W和HA1366WR这样引脚正、反向分布的集成电路，其内部电路结构、性能参数相同，只是引脚分布相反。HA1366W的第一根引脚为HA1366WR的最后一根引脚，HA1366W的最后一根引脚为HA1366WR的第一根引脚。
同型号的正向、反向分布集成电路之间进行直接代换时，对于单列直插集成电路可以反个方向装入，对于双列集成电路则要将新集成电路装到原电路板的背面。
