识别元器件引脚的具体作用如下。
（1）当元器件的两根引脚有正、负之分时，必须分清这两根引脚，否则元器件接入电路后不能正常工作，有的还会造成电路故障。例如，二极管就是两根引脚的器件，且有正、负引脚之分。
（2）多引脚元器件的每一根引脚都要分清楚，例如故障检修中需要测量第三根引脚的直流工作电压或是测量该引脚上的信号波形，这时就需要分清该元器件的引脚，例如排阻就是多引脚的元件。
（3）在设计印制电路板（PCB）时需要分清元器件的各引脚。
1. 排阻共用端识别方法

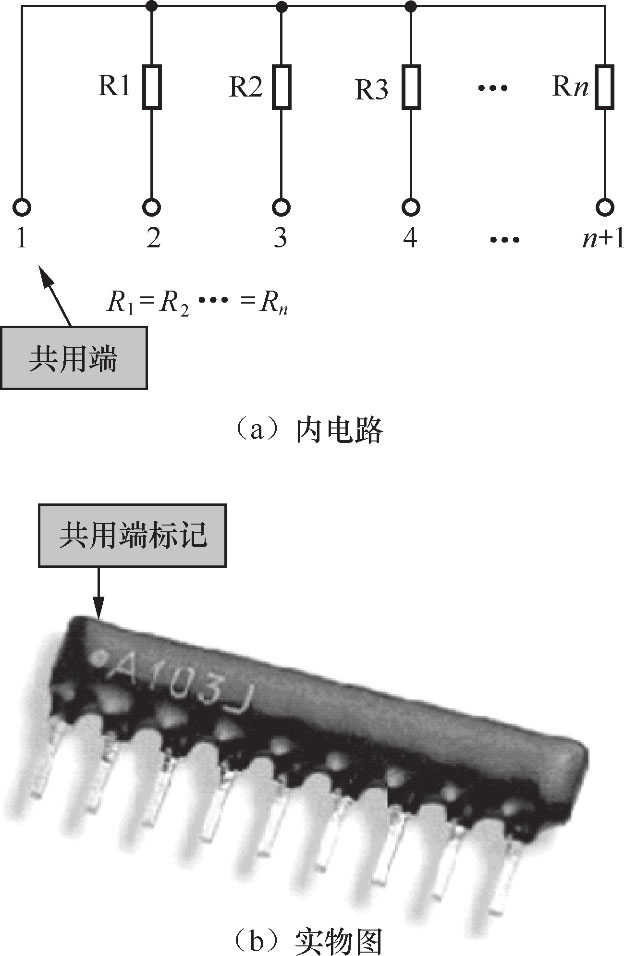

图1-1是排阻内电路示意图。内电路会有一个共用端，一般内电路中的①脚是共用端，在排阻上会有一个圆点标记的引脚，为引出内电路的共用端。
2. 排阻引脚识别方法
排阻有许多引脚，它们的分布是有一定规律的，利用这个规律可以分清排阻的各引脚序号。
1. 电路板修理入门到高手综述1
排阻引脚识别方法主要有以下几种。
图1-1 寻找共用端方法示意图

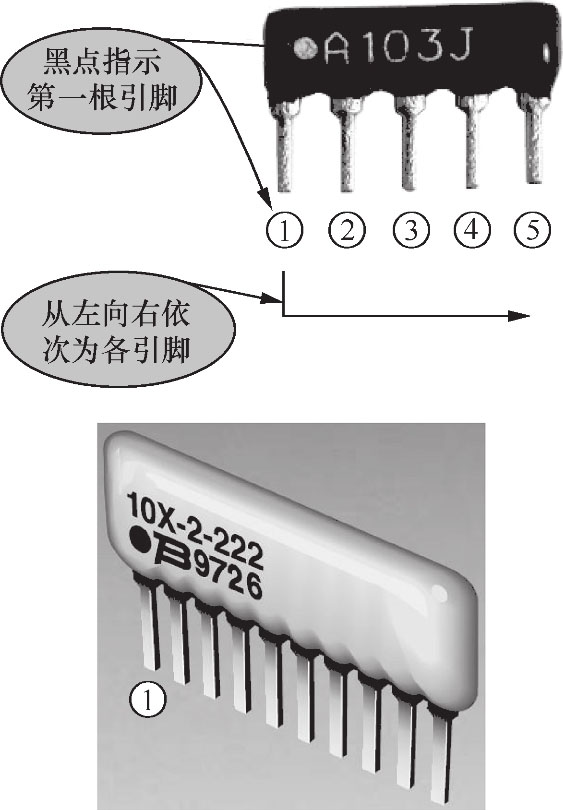

（1）引脚单列分布排阻。 图1-2是单列排阻的引脚识别方法示意图。
图1-2 单列排阻引脚识别方法

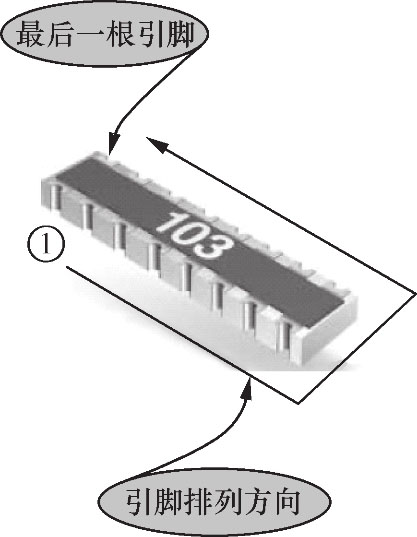

（2）引脚双列分布排阻。 引脚双列分布排阻有两种情况，一是有脚的双列排阻，二是贴片的双列排阻，它们的引脚分布规律和识别方法是相同的，图1-3是贴片双列排阻的引脚识别方法示意图。
图1-3 贴片双列排阻引脚

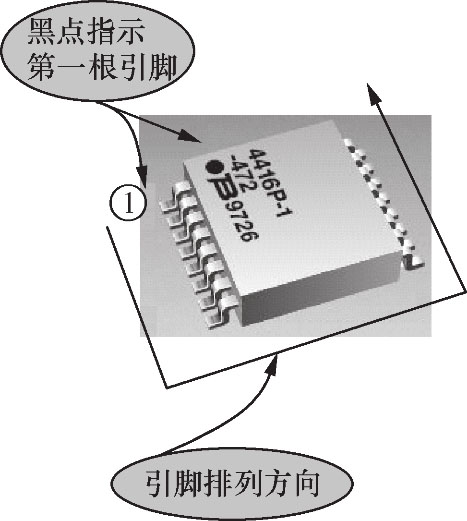

将型号标注正面对着自己，这时左下方的第一根引脚是①脚，然后逆时针方向依次为各引脚。图1-4是使用黑点表示第一根引脚的贴片双列排阻示意图。
图1-4 使用黑点表示第一根引脚的贴片双列排阻
1. 碳膜可变电阻器引脚识别方法
碳膜可变电阻器共有3根引脚，这3根引脚有所区别。图1-5是碳膜可变电阻器3根引脚示意图，根据3根引脚的分布位置可以分清楚这3根引脚，动片引脚远离另两根定片引脚。
图1-5 碳膜可变电阻器3根引脚示意图
碳膜可变电阻器的一根引脚为动片引脚，另两根是定片引脚，一般两根定片引脚之间可以互换使用，而定片与动片引脚之间不能互换使用。
2. 小功率线绕式可变电阻器引脚识别方法

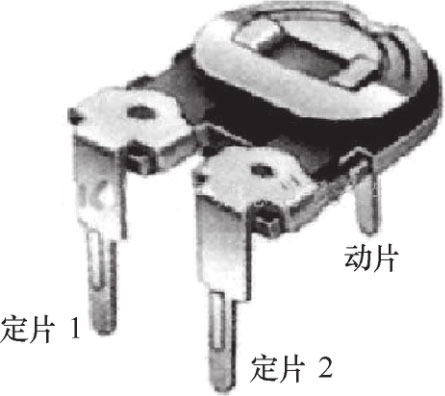

图1-6是小功率线绕式可变电阻器引脚识别方法示意图，根据3根引脚的分布位置可以分清楚这3根引脚，动片引脚居中，两侧是两个定片。
图1-6 小功率线绕式可变电阻器引脚识别方法
3. 大功率线绕式可变电阻器引脚识别方法

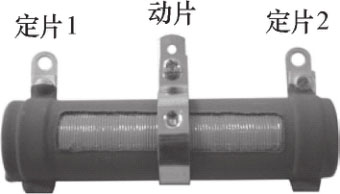

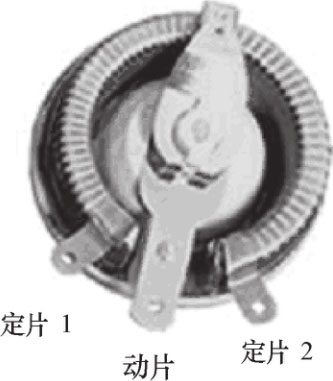

图1-7是大功率线绕式可变电阻器引脚识别方法示意图，居中的是动片，两侧的是两个定片。
图1-7 大功率线绕式可变电阻器引脚识别方法
4. 贴片式可变电阻器引脚识别方法

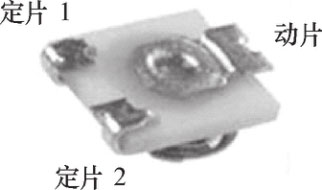

图1-8是贴片式可变电阻器引脚识别方法示意图。
图1-8 贴片式可变电阻器引脚识别方法
一般情况下电位器有3根引脚，但是带开关的电位器就有5根引脚，另外双联电位器有3×2共6根引脚。
1. 小型音量电位器引脚识别方法

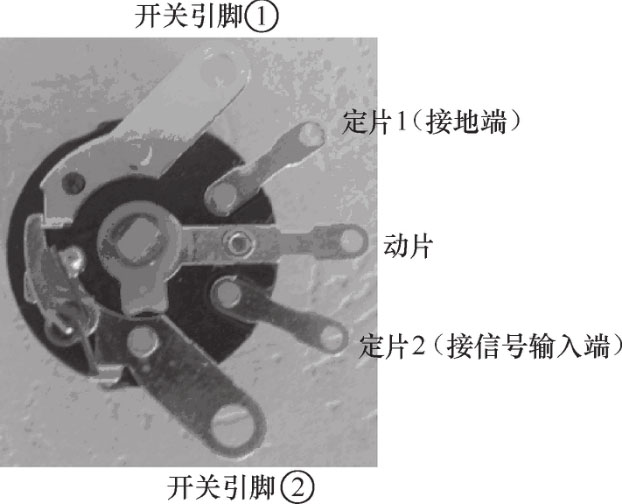

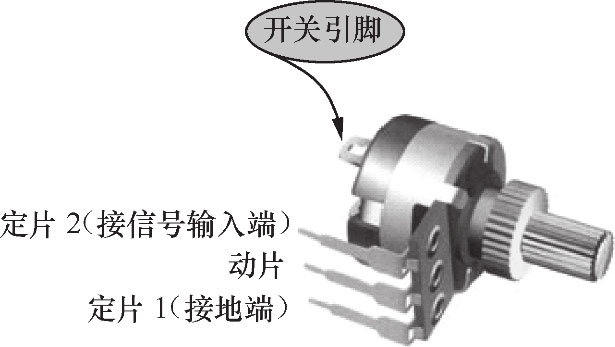

图1-9是小型音量电位器引脚识别方法示意图，根据各引脚的位置可以方便地识别这种电位器中的5根引脚。
图1-9 小型音量电位器引脚识别方法
这种电位器的两根开关引脚没有正、负之分。
这是音量电位器，属Z型（或C型）电位器，由于阻值分布特性的原因，它的两根定片引脚不能相互接反，两根定片引脚中有一根应接地，另一根定片引脚则接信号输入端，这在电路设计中要注意，即设计印制电路板（PCB）时要分清楚这两根定片引脚，否则会导致电位器的控制特性错误。对于常见的音调电位器，则用D型（或A型）电位器，它的两根定片引脚也要分清，方法同上。
在X型（B型）电位器中，当动片转动至一半机械行程处时，动片到两个定片的阻值相等。由于X型电位器是线性的，所以这种电位器的两个定片可以互换。
2. 转柄式电位器引脚识别方法
图1-10是转柄式电位器引脚识别方法示意图，根据引脚分布位置可以识别这类电位器的各引脚。
2. 电路板修理入门到高手综述2
图1-10 转柄式电位器引脚识别方法
识别非线性电位器引脚的方法是这样的，逆时针方向转动转柄到头后，动片与地端定片之间的阻值为零，通过测量动片与定片之间的电阻值可以分辨出两个定片中哪个是应接地的定片。
这一识别方法适合于各类电位器，如可以识别直滑式电位器的引脚。
在使用电解电容器时，必须识别其正、负极性引脚。
1. 普通电解电容器正、负引脚识别方法

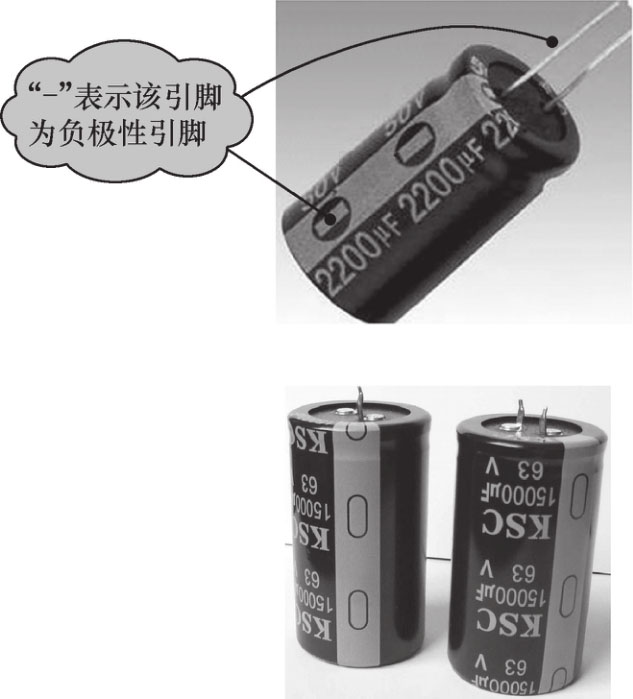

图1-11是普通电解电容器正、负引脚识别方法示意图，通常情况下会在电解电容器的外壳上用“-”号表示该引脚为负极性引脚。
图1-11 普通电解电容器正、负引脚识别方法

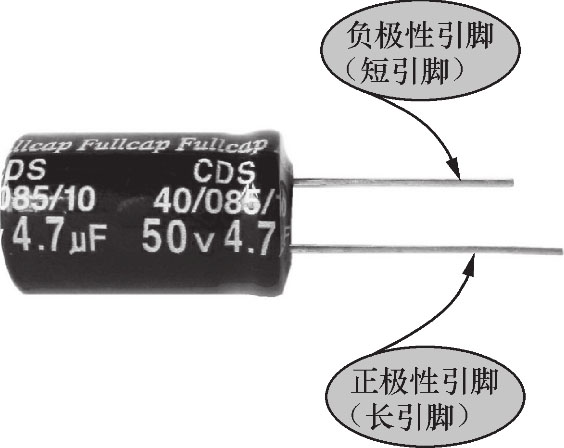

在新的电解电容器中采用长短不同的引脚来表示引脚极性，通常长的引脚为正极性引脚，如图1-12所示。在使用电解电容器之后，由于引脚已剪掉便无法识别极性，所以这种表示方法不够完善。
图1-12 用长短不同的引脚表示引脚极性
2. 贴片铝电解电容器引脚识别方法

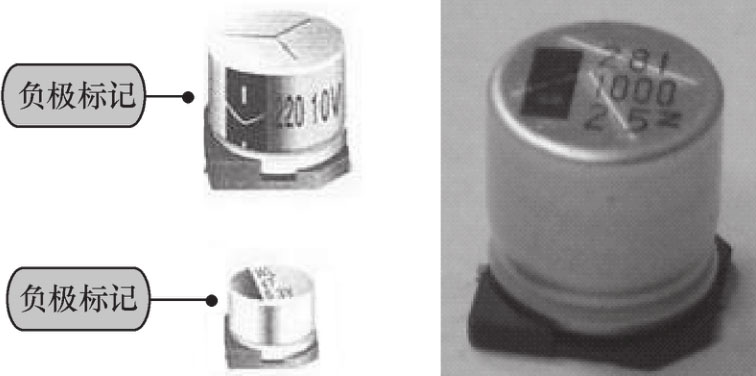

图1-13是3种贴片铝电解电容器引脚极性标记示意图，在侧面或顶部有一个黑色标记，以标出负极性引脚位置。
图1-13 3种贴片有极性电解电容器引脚
3. 钽电容器引脚识别方法

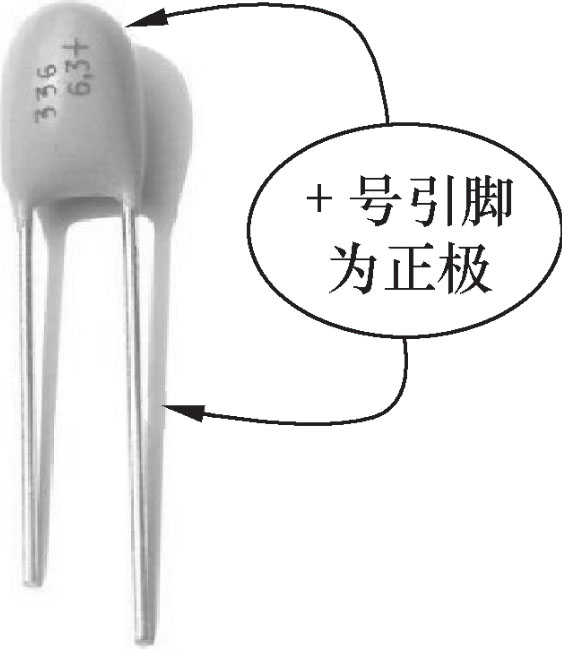

图1-14是一种钽电容器，它有两根引脚，在外壳上标有“+”号是正极性引脚（新品电容正极性引脚比负极性引脚长一些），另一根为负极性引脚，如图1-14所示。
图1-14 钽电容器
4. 贴片钽电解电容器引脚识别方法

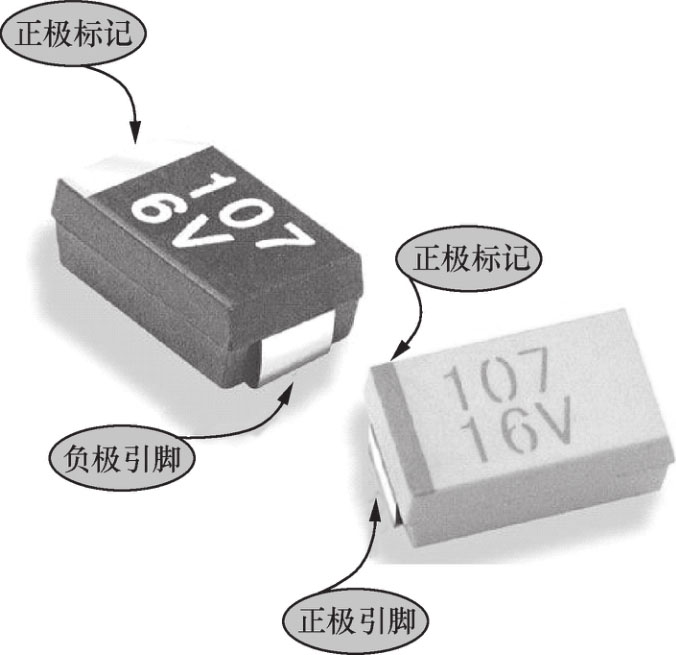

图1-15是贴片钽电解电容器引脚识别方法示意图，它用一道有色的（黑色或灰色等）杠来表示正极性的引脚，这一点与贴片铝电解压容器不同，须注意。
图1-15 贴片钽电解电容器引脚识别方法
只有分清楚贴片铝电解电容器和贴片钽电解电容器后才能正确分清正、负极性引脚。
铝电解电容器的外形特征是上面为圆形的铝外壳，下面为方形。
钽电解电容器的外形特征是长方体形状，一端有杠的标记。
5. 贴片高分子聚合物固体铝电解电容器引脚识别方法

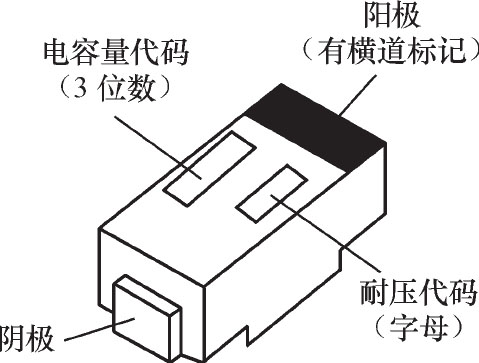

图1-16是普通贴片式高分子聚合物固体铝电解电容器示意图，从图中可以看出它的阳极有横道标记，有标记的这根引脚为正极性引脚。
图1-16 普通贴片式高分子聚合物固体铝

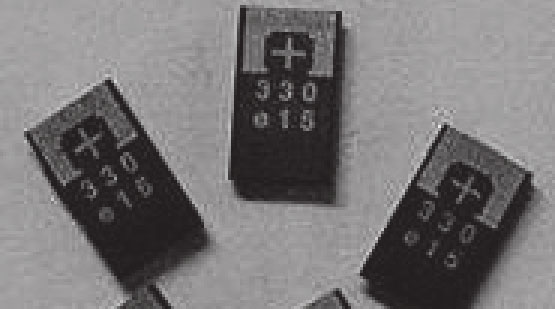

图1-17所示是另一种贴片式高分子聚合物固体铝电解电容器，它的正极直接用“+”表示。
图1-17 贴片式高分子聚合物固体铝电解
6. 电解电容器防爆口识别方法
在电解电容器上设有防爆设计，图1-18所示是人字形防爆口，此外还有十字形等多种，有的防爆口设在底部，形状也多种多样。
图1-18 电解电容器上的防爆口示意图
3. 电路板修理入门到高手综述3
7. 铝电解电容器加套颜色含义识别方法及使用特性

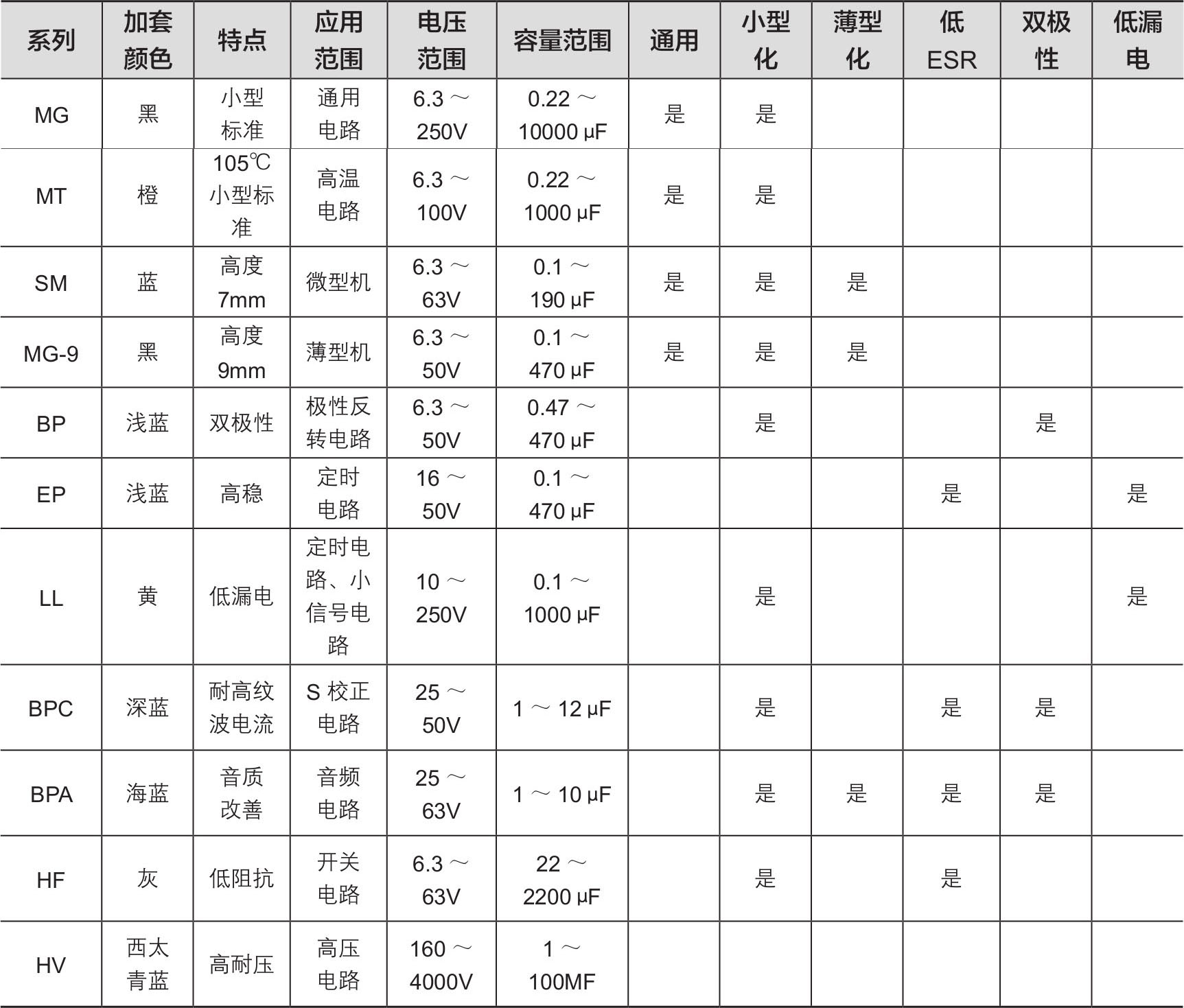

表1-1所示是铝电解电容器加套颜色含义识别方法及使用特性。
表1-1 铝电解电容器加套颜色含义识别方法及使用特性
1. 瓷介微调电容器引脚识别方法

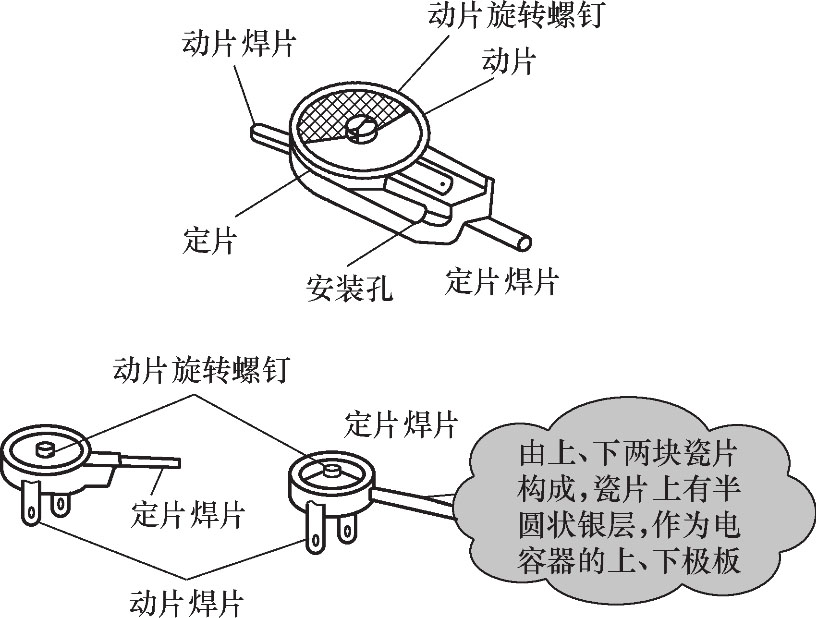

图1-19是3种瓷介微调电容器示意图，根据这个示意图可以识别各引脚。
图1-19 3种瓷介微调电容器
实用电路中要将动片接地，这样可消除在调节动片时的干扰，因为调节时手指（人体）与动片相接触，动片接地后，相当于人体接触的是电路中的地线，可以大大减小人体对电路工作的干扰。
2. 有机薄膜微调电容器引脚识别方法

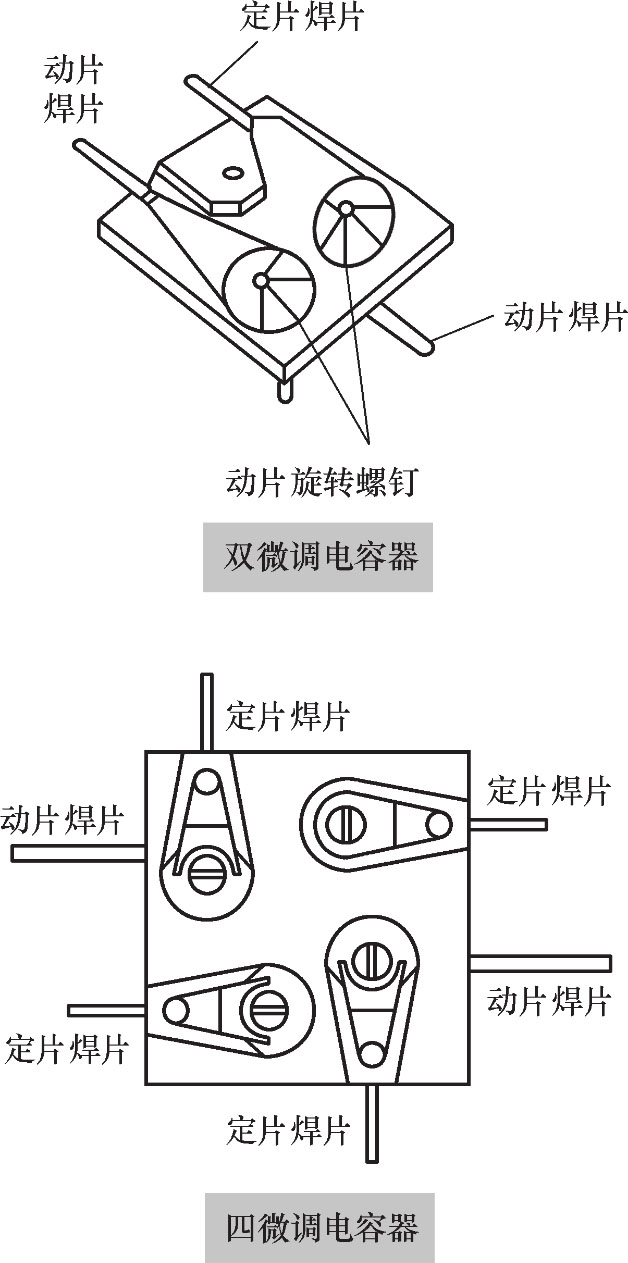

图1-20是有机薄膜微调电容器示意图，根据这个示意图可以识别各引脚。
4. 电路板修理入门到高手综述4
图1-20 有机薄膜微调电容器
双微调或四微调电容器共用一根动片引脚，每个微调电容器之间彼此独立。有机薄膜微调电容器通常装在双联或四联内，与双联或四联共用动片引脚。
3. 拉线微调电容器引脚识别方法
图1-21是拉线微调电容器结构示意图，根据这个示意图可以识别各引脚。
图1-21 拉线微调电容器结构示意图
1. 单联可变电容器引脚识别方法

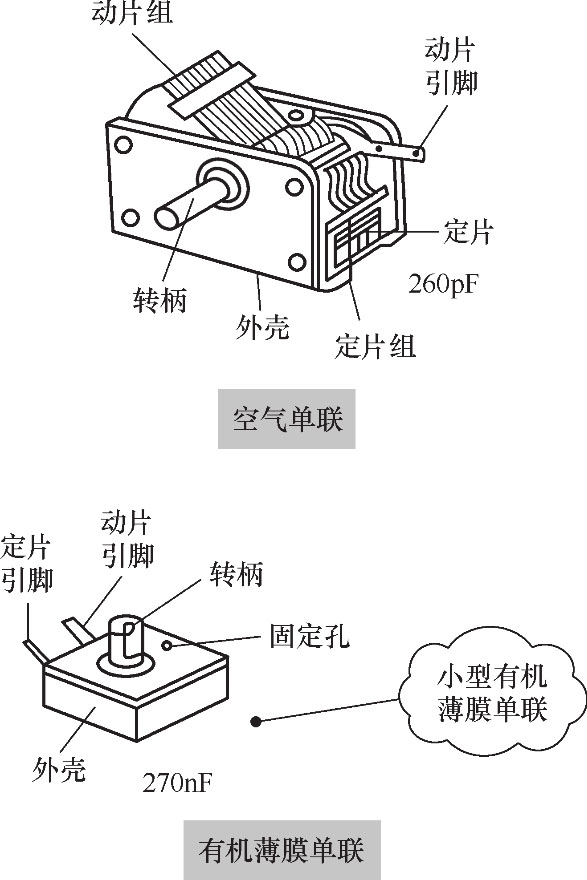

图1-22是两种单联可变电容器的外形示意图，根据这个示意图可以识别各引脚。
图1-22 两种单联可变电容器外形图
在有机薄膜单联可变电容器中，定片引脚在左侧端点，而动片引脚设在中间，以便区别动、定片引脚。
2. 等容双联可变电容器引脚识别方法

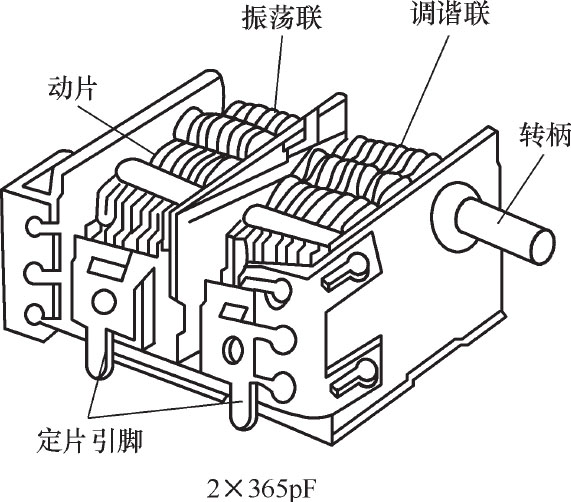

（1）等容空气双联可变电容器引脚识别方法。 图1-23是等容空气双联可变电容器引脚识别方法示意图，根据这一示意图可以方便识别各引脚。
图1-23 等容空气双联可变电容器引脚识别方法
两个双联的动片共用一根动片引脚，这样双联共有3根引脚，即两根定片引脚，另一根是共用的动片引脚。
由于两个双联的容量相等，所以可不分哪个是调谐联（用于天线调谐回路），哪个是振荡联（用于本振回路）。使用中出于减小干扰的考虑，一般将远离转柄的一个联作为振荡联。

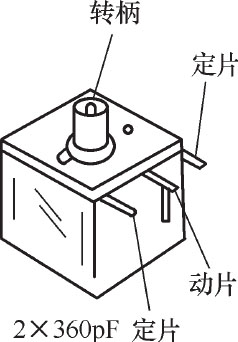

（2）等容小型密封双联可变电容器引脚识别方法。 图1-24是等容小型密封双联可变电容器引脚识别方法示意图，根据这一示意图可以方便识别各引脚。
图1-24 等容小型密封双联可变电容器引
3. 差容双联可变电容器引脚识别方法

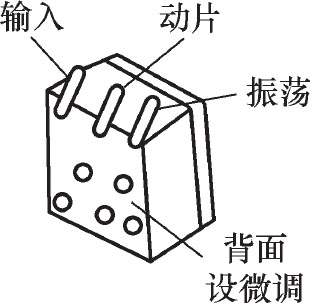

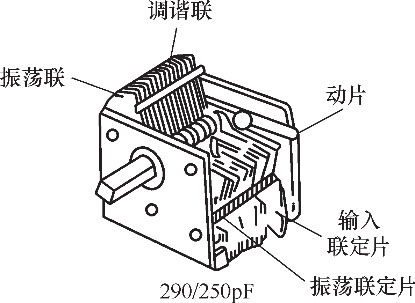

（1）差容空气双联可变电容器引脚识别方法。 图1-25是差容空气双联可变电容器引脚识别方法示意图，依据这一示意图可以方便地分清各引脚，输入联即为调谐联。
图1-25 差容空气双联可变电容器引脚识别方法
由于差容双联可变电容器中的两只可变电容器的最大容量不相等，所以使用中必须分清这两只可变电容器的定片引脚，两只可变电容器的动片引脚仍然共用。

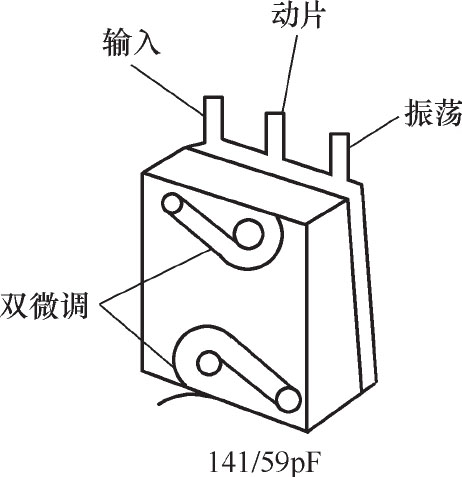

（2）小型有机薄膜双联可变电容器引脚识别方法。 图1-26是小型有机薄膜双联可变电容器引脚识别方法示意图，依据这一示意图可以方便地分清各引脚。
图1-26 小型有机薄膜双联可变电容器引
（3）超小型有机薄膜双联可变电容器引脚识别方法。 图1-27是超小型有机薄膜双联可变电容器引脚识别方法示意图，依据这一示意图可以方便地分清各引脚。
图1-27 超小型有机薄膜双联可变电容器
4. 四联可变电容器引脚识别方法

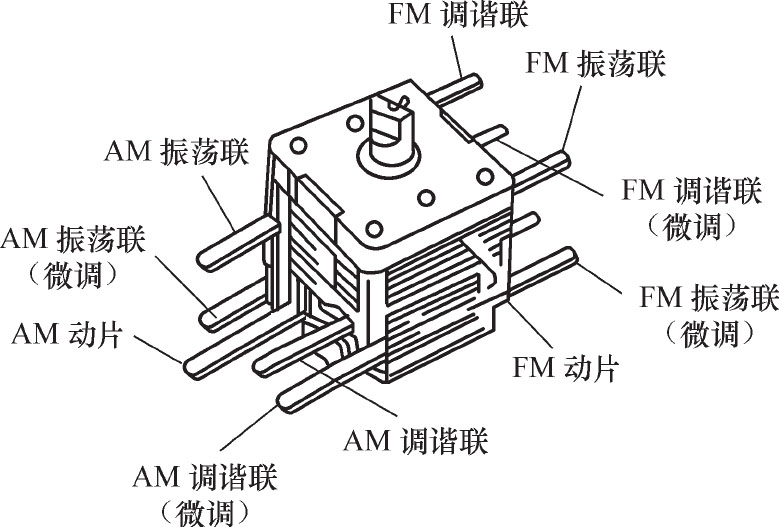

图1-28是有机薄膜四联可变电容器引脚识别方法示意图，依据这一示意图可以方便地分清各引脚。
图1-28 有机薄膜四联可变电容器引脚识别方法

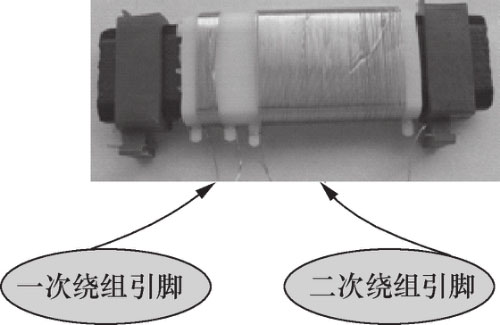

图1-29是磁棒天线线圈引脚识别方法示意图，图中匝数多的是一次绕组，匝数少的是二次绕组。
图1-29 磁棒天线线圈引脚识别方法
扬声器有两根引脚，它们分别是音圈的头和尾引出线。当两只以上扬声器同时应用时，要注意扬声器两根引脚的极性；当电路中只用一只扬声器时，它的两根引脚没有极性之分。另外，扬声器的引脚极性是相对的，不是绝对的，只要在同一电路中应用的各扬声器极性规定一致即可。
在同一设备中应用多于一只扬声器时，要分清扬声器引脚极性的原因是：当两只扬声器不是同极性相串联或并联时，流过这两只扬声器音圈的电流方向不同，一个是从音圈的头流入，另一个是从音圈的尾流入，这样当一只扬声器的纸盆向前振动时，另一只扬声器的纸盆为向后振动，两只扬声器纸盆振动的相位相反，使一部分空气振动的能量被抵消。
所以，要求多于一只扬声器在同一设备中应用时，要同极性相串联或并联，以使各扬声器纸盆振动的方向一致。
1. 扬声器引脚直接识别方法

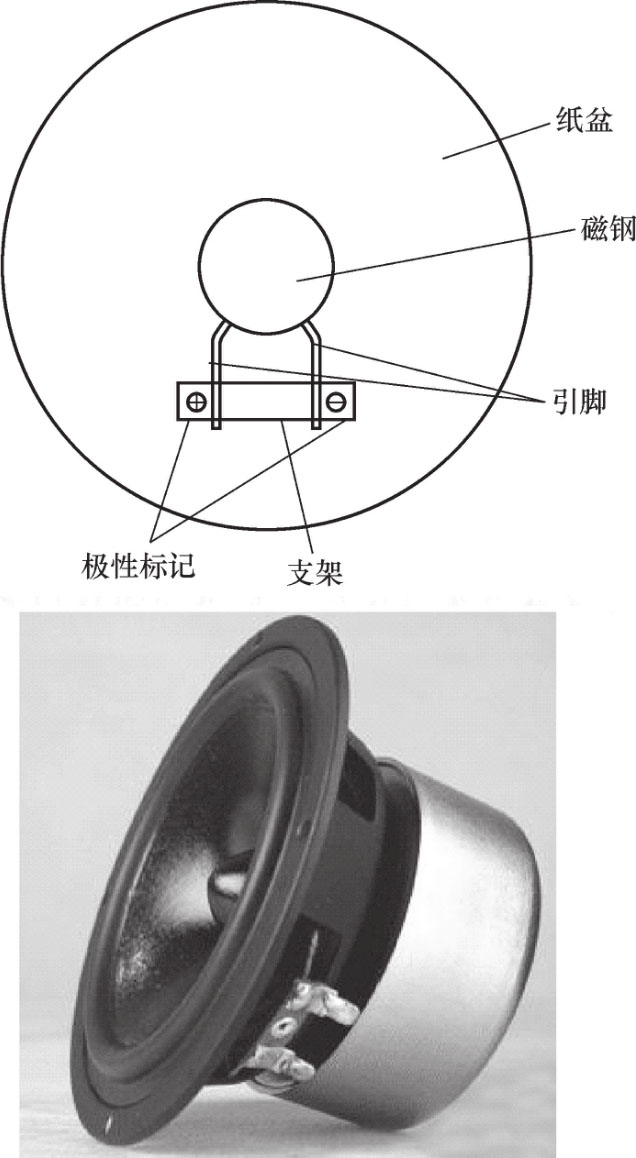

图1-30是扬声器背面的接线架示意图。从图中可以看出，在支架上已经标出了两根引脚的正、负极性，此时可以直接识别出来。
图1-30 扬声器背面的接线架示意图
2. 扬声器引脚试听判别方法

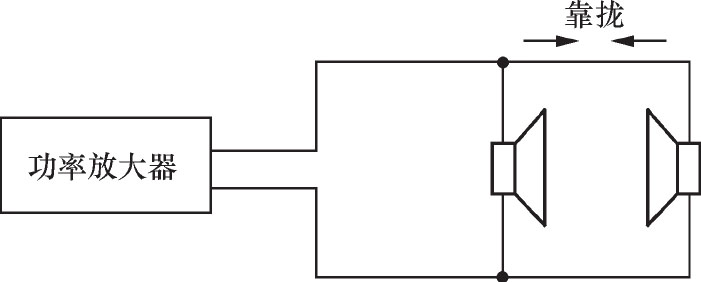

如图1-31所示，将两只扬声器按图示方式接线，即将两只扬声器两根引脚任意并联起来，再接在功率放大器的输出端，给两只扬声器馈入电信号，此时两只扬声器同时发出声音。
图1-31 使两只扬声器同时发出声音
然后，将两只扬声器口对口地接近，此时若声音愈来愈小了，说明两只扬声器是反极性并联的，即一只扬声器的正极与另一只扬声器的负极相并联了。
5. 电路板修理入门到高手综述5
这个识别方法的原理是：当两只扬声器反极性并联时，一只扬声器的纸盆向里运动，另一只扬声器的纸盆向外运动，这时两只扬声器口与口之间的声压减小，所以声音低了。当两只扬声器相互接近之后，两只扬声器口与口之间的声压更小，所以声音更小。
除上述几种方法之外，还可以使用万用表进行扬声器的引脚识别。
