1. 资料种类
从集成电路工作分析和故障检修这两点看，所需要的集成电路资料主要有两大类：识图用的集成电路资料和故障检修用的集成电路资料。
从分析集成电路的应用电路工作原理的角度出发，集成电路资料主要有3种： 集成电路的引脚作用资料、集成电路的内电路框图和集成电路的内电路， 即内部的详细电路图。
目前出版的电子类书刊中，这3种资料都有，但是都不够全面和完整。其中集成电路引脚作用资料较多，内电路框图少些，内电路（详细电路）则更少。
集成电路的引脚作用资料主要出现在一些电子类图书的附录中，或是出现在一些电子类杂志的合订本附录中，一些最新的集成电路引脚作用资料会出现在各种电子类刊物中，资料的系统性不强，目前还没有一本专门介绍集成电路引脚作用资料的图书。
2. 资料使用方法

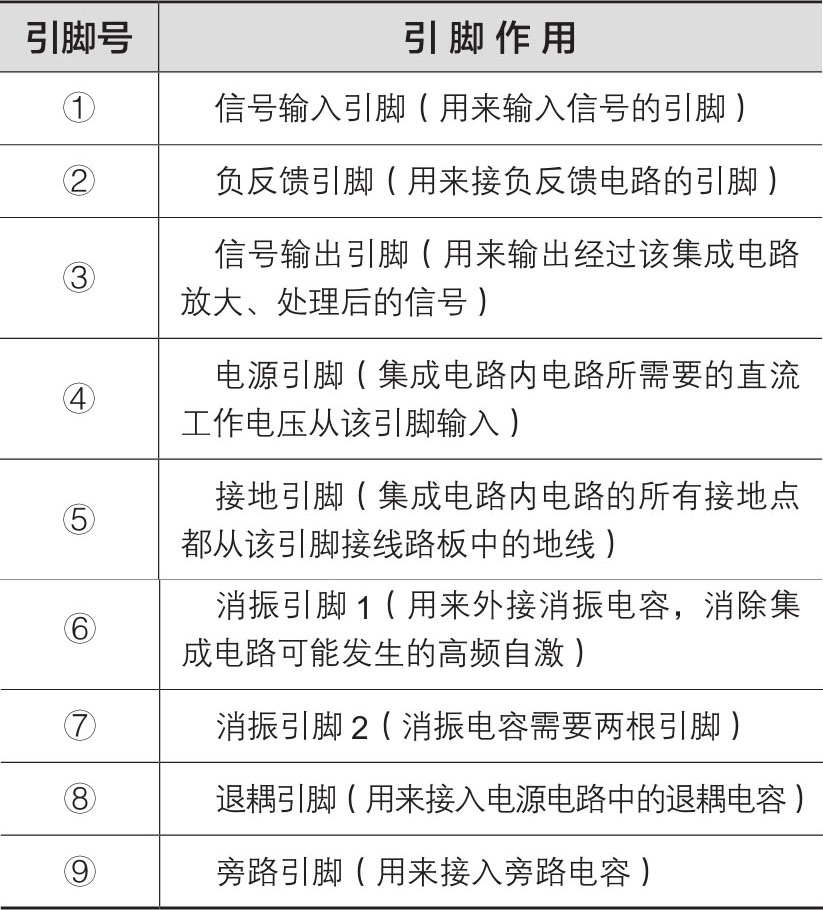

表1-3所示是某型号集成电路引脚作用。
表1-3 某型号集成电路引脚作用
这类资料给出了某个具体型号集成电路的各引脚作用（没有括号内的说明），这无疑对该型号集成电路工作原理的分析，尤其是电路结构相当复杂的集成电路的分析更为有利，对一些引脚外电路特征十分相似的集成电路也很重要。

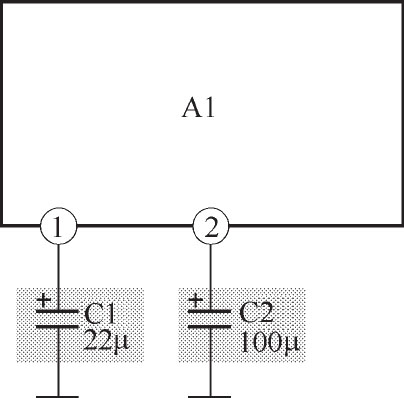

例如，在如图1-94所示电路中，①脚和②脚的外电路都是接一个有极性的电容，只是一个容量较大，一个较小。如果没有集成电路的引脚作用资料和内电路框图、内电路，则很难知道这两个电容的具体作用。
图1-94 电路示意图
如果查到了引脚作用资料，可知①脚是旁路引脚，②脚是退耦引脚。这样，这一集成电路外电路的分析就相当方便了。C1是旁路电容，用来将①脚内电路中的信号旁路到地端。但是，这还不能说明是何种旁路，因为旁路也有多种，如基极旁路和发射极旁路等，如果引脚作用资料能进一步说明就更好了。如果有集成电路的内电路，也能分析出这是什么性质的旁路。
根据②脚是退耦引脚可知，C2是退耦电容，这一定是电源电路中的退耦电容，因为C2的容量比较大，只有电源退耦电容才使用这样大的容量。
1. 有关集成电路内电路框图的资料说明
集成电路内电路框图资料主要出现在集成电路手册中，此外一些整机电路图中的集成电路也会标出内电路框图。

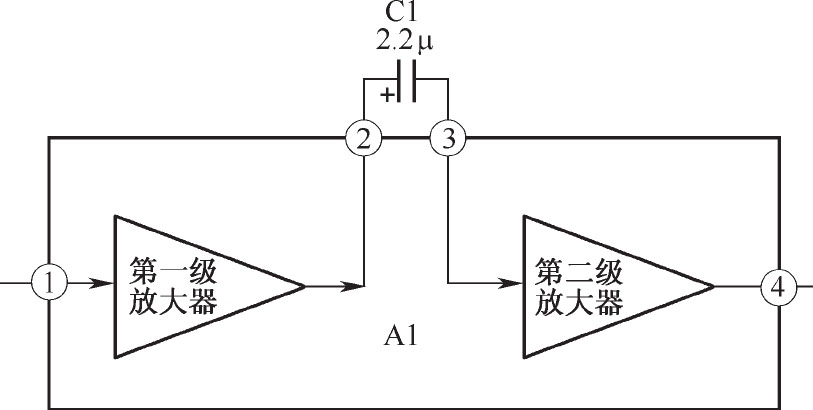

知道了集成电路内电路框图，就可以知道集成电路的内电路组成、主要功能，还可得知这部分引脚的作用。这里以图1-95所示集成电路内电路框图为例，说明框图在分析集成电路工作原理时的作用。
图1-95 内电路框图示意图
从这个框图中可以看出，集成电路A1内部设有两级放大器，①脚是该集成电路的信号输入引脚，②脚是该集成电路第一级放大器的信号输出引脚，③脚是该集成电路内部第二级放大器的信号输入引脚，④脚是该集成电路的信号输出引脚。
电路中，②脚和③脚之间接有一只电容C1，它是级间耦合电容，将该集成电路内电路中的两级放大器连接起来。如果没有集成电路的内电路框图，就很难准确判断C1。 可见集成电路内电路的框图对电路分析有何等重要的作用。
2. 有关集成电路内电路的资料说明

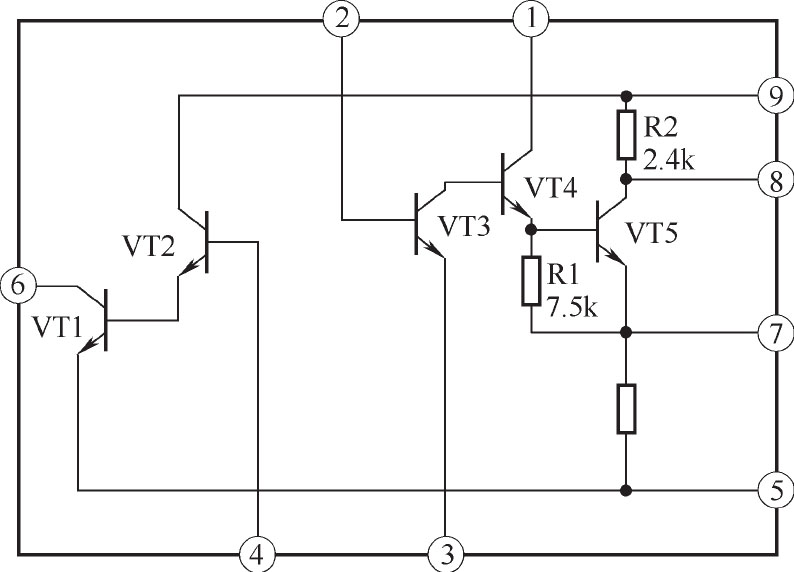

集成电路的内电路资料是很少的，一些集成电路手册会给出一部分集成电路的内电路，且都是一些中、小规模集成电路。图1-96所示是某型号前置集成电路的内电路，这是一个功能非常简单的集成电路，但内电路却比较复杂。
图1-96 某前置集成电路内电路
在进行实际的电路分析时，由于集成电路的内电路一般比较复杂，所以很少对内电路进行详细分析。在需要分析外电路工作原理时，最多是对连接某个引脚的局部内电路进行分析，这一点将在后面进行说明。
目前集成电路的检修资料有3种：引脚直流工作电压资料、引脚对地电阻值资料和引脚信号波形资料。其中引脚直流工作电压资料最为常见，且最为实用、有效，引脚信号波形资料主要出现在视频集成电路中。
集成电路的引脚直流工作电压资料主要出现在整机电路图中，部分集成电路手册中也有这类资料，还有一些电子类图书的附录和电子类杂志的合订本附录中给出了这一资料，一些比较新的集成电路的引脚直流工作电压资料会出现在电子类杂志中。
12. 完全无声故障处理思路3
集成电路的引脚直流工作电压资料是检修故障过程中最为重要的资料。修理中有了这些资料，对集成电路故障判断的准确性会大大提高，且便于检修。表1-4所示就是这种检修资料。

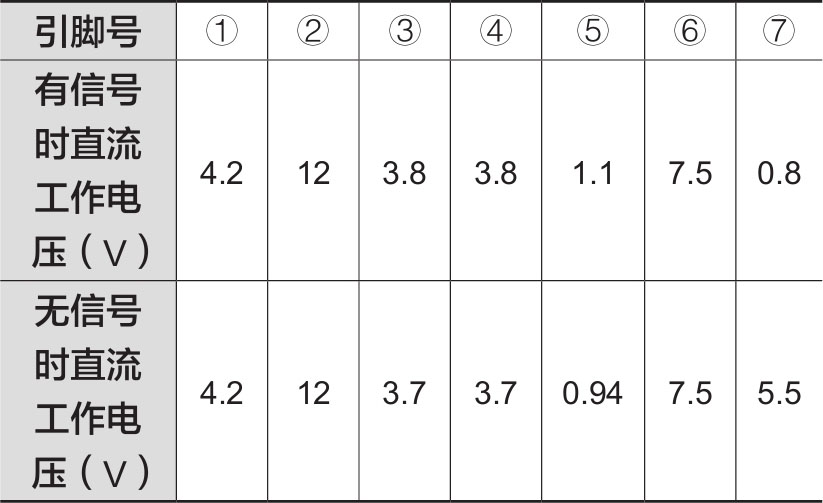

表1-4 某型号集成电路引脚直流工作电压
这种检修资料有以下3种情况。
（1）将直流工作电压数据分成有信号和没有信号两种情况。
（2）只给出一组直流工作电压数据时，不说明是有信号还是没有信号。
（3）还有一种情况是：当集成电路工作在两种状态时，如录音机的集成电路，一种是工作在放音状态，另一种是工作在录音状态，这时集成电路中某个引脚的直流工作电压是不同的。相关资料中对此也会加以说明，如2.2V（零），放音时为2.2V，录音时为零。一般电路的主要工作状态（放音和录音两种中放音属于主要工作状态）电压数据放在前面。
从表1-4中可以看出，一些引脚在有信号和没有信号时的电压值相差不大，而有的则相差很大，在检修中这一点一定要搞清楚，否则会产生误判。
所谓有信号是给集成电路通电，并且集成电路中有信号。 例如，音响设备处于放音状态，视频设备处于重放状态，这时测量的引脚电压为有信号时的电压。显然这是集成电路工作正常时的电压值，若集成电路工作不正常，则必然引起相关引脚上的直流工作电压值发生改变。故障检修中就是要寻找这些电压变化点，以便判断故障部位和性质。
所谓无信号是给集成电路通电，但不给集成电路输入信号。 例如，音响设备通电但不进入放音状态，视频设备通电但不播放节目，这时测量的引脚电压为无信号时的电压。若集成电路工作不正常，则必然引起相关引脚上的直流工作电压值发生改变。
一些书中的这类资料可能有误，或是有偏差，而整机电路图中出现的引脚直流工作电压数据是准确的。
在检修集成电路的过程中，最困难的情况是没有该集成电路的引脚直流工作电压资料。
引脚对地电阻值的资料主要出现在一些电子类书刊的附录中，只是一些常用的集成电路才有这样的检修资料，且都为实测的数据。

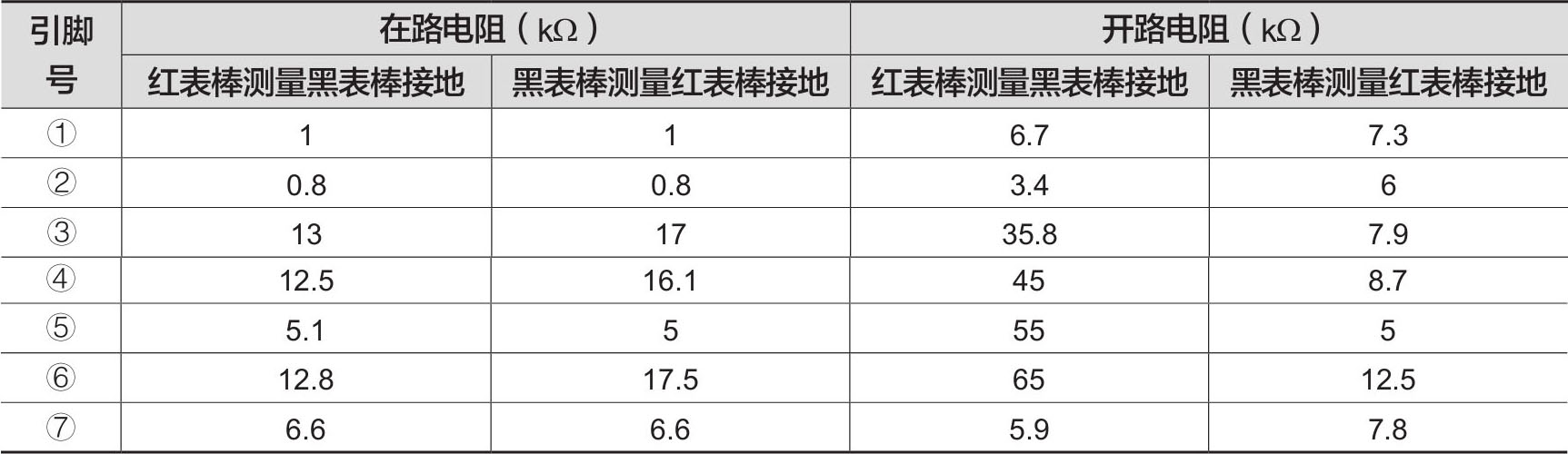

表1-5所示是某型号集成电路引脚对地电阻值资料举例。
表1-5 某型号集成电路引脚对地电阻值资料

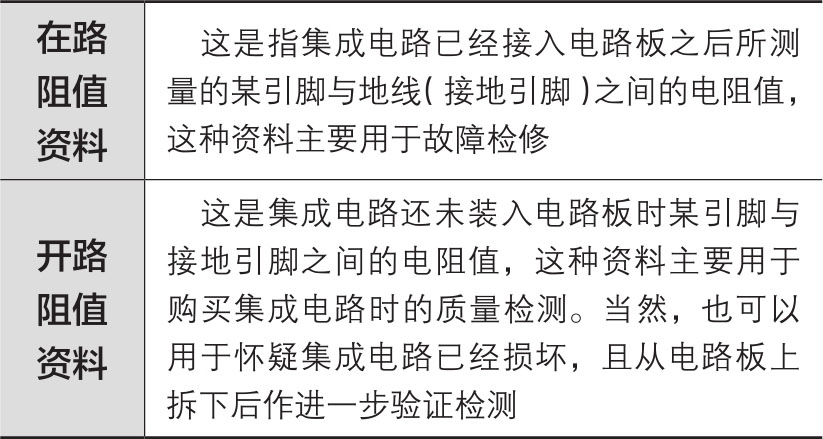

集成电路引脚对地电阻值资料有以下两种。
在上述每一种资料中都有两组测量阻值，一组是红表棒接地线（或是接地引脚）、黑表棒接某引脚所测量的阻值，另一组数据是红、黑表棒互换后再次测量的数据。
在采用不同型号的万用表进行引脚对地电阻测量时会有一定的偏差，所以有的资料中会标注出采用什么型号万用表测量的数据。在实际操作中很有可能没有同样型号的万用表，所以测量中会有一些偏差。如果测量中的偏差很大，说明集成电路已经损坏；若偏差小于5%，则可以视为正常。
另外，集成电路的这种检测比较麻烦，操作的工作量比较大，需要对每个引脚进行两次测量，如果引脚数量多了，操作起来就显得相当不便，所以在检测集成电路故障时，一般不会首先采用这种检测方法。
一些书中这部分资料可能有误，或是有偏差。
1. 整机电路图中的信号波形

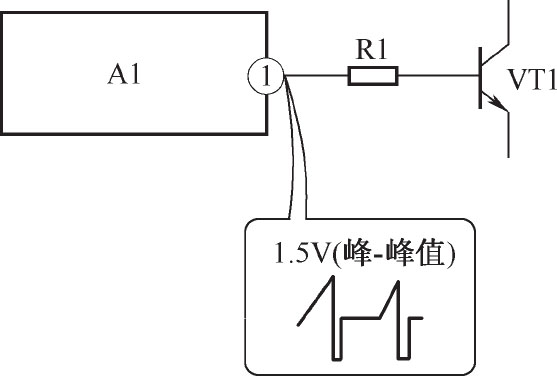

集成电路引脚信号波形的资料主要出现在绝大多数的整机电路图中， 即绘在集成电路引脚附近。这种资料只出现在视频集成电路和一些伺服功能集成电路中。图1-97是某型号集成电路①脚上的信号波形示意图，而音频集成电路等没有这种引脚信号的波形资料。
图1-97 某型号集成电路①脚上的信号波
引脚信号波形资料是十分重要且非常有用的检修资料。当然集成电路工作正常时，①脚就应该有图示的信号波形，如果没有检测到信号波形，则说明集成电路工作不正常。但是，这种检修资料只适合于利用仪器检修集成电路，因为观察集成电路引脚信号波形需要有相应的信号发生器和示波器。
13. 完全无声故障处理思路4
2. 其他常用信号波形
（1）矩形波。图1-98所示是从示波器上观察到的矩形波。
图1-98 矩形波

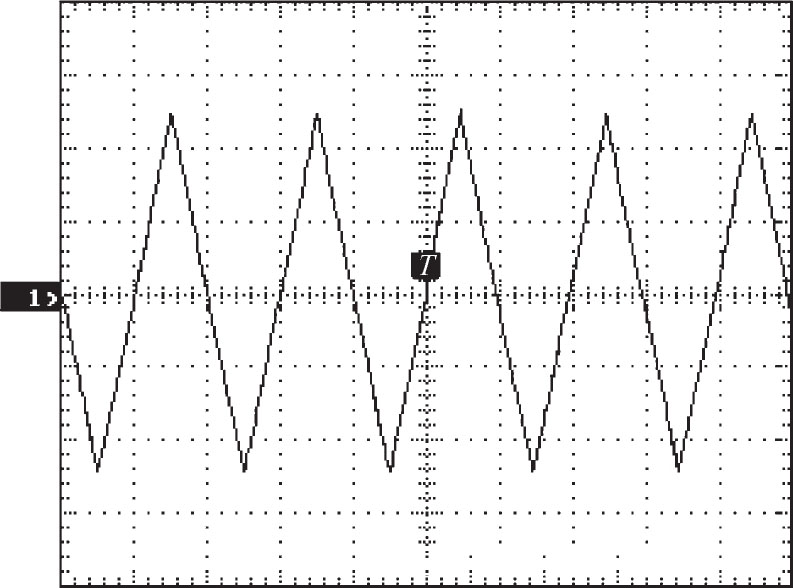

（2）三角波。图1-99所示是从示波器上观察到的三角波。
图1-99 三角波

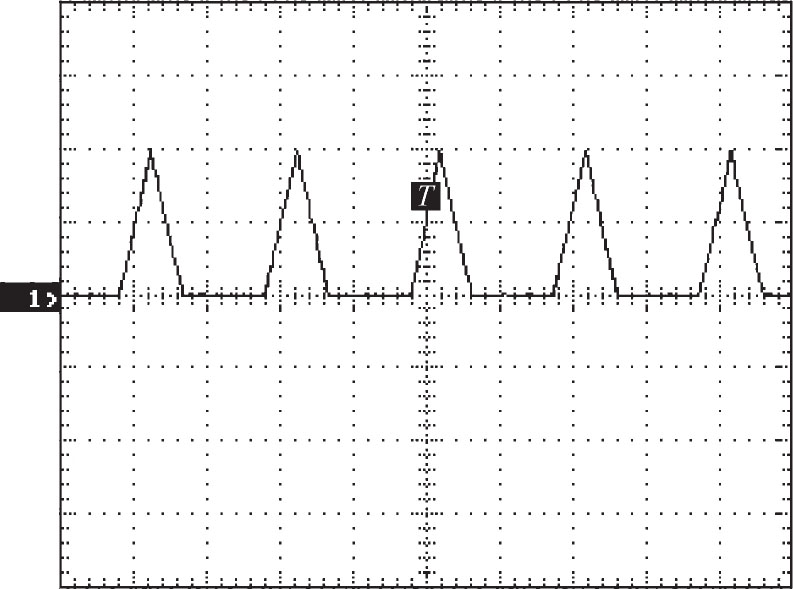

（3）正半周三角波。图1-100所示是从示波器上观察到的正半周三角波。
图1-100 正半周三角波

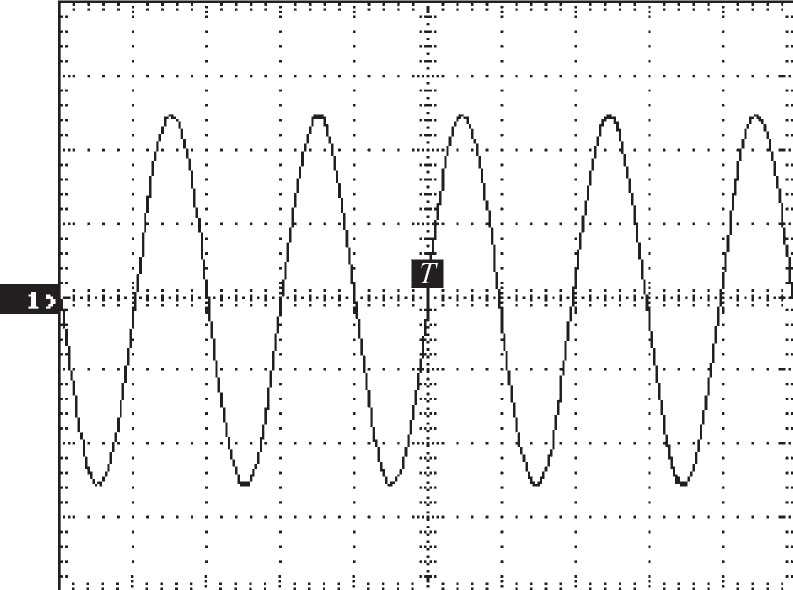

（4）正弦波。图1-101所示是从示波器上观察到的正弦波。
图1-101 正弦波

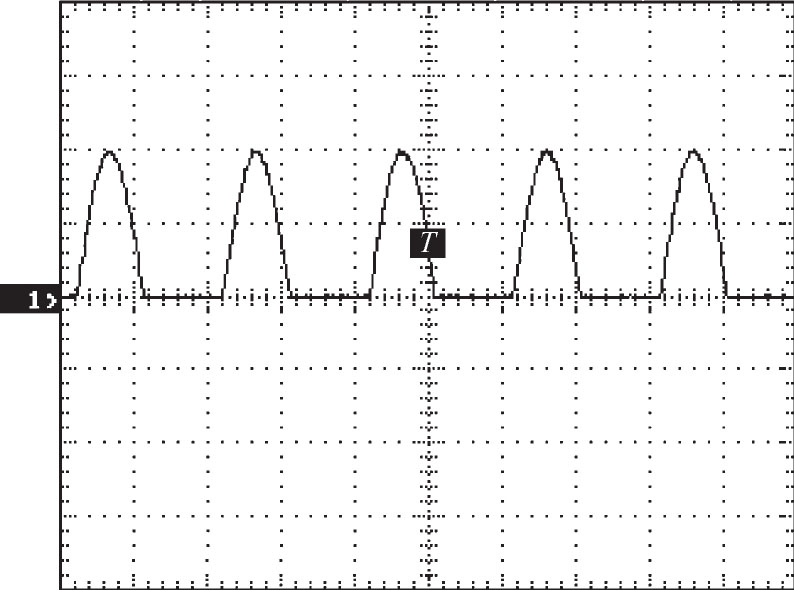

（5）正半周正弦波。图1-102所示是从示波器上观察到的正半周正弦波。
图1-102 正半周正弦波

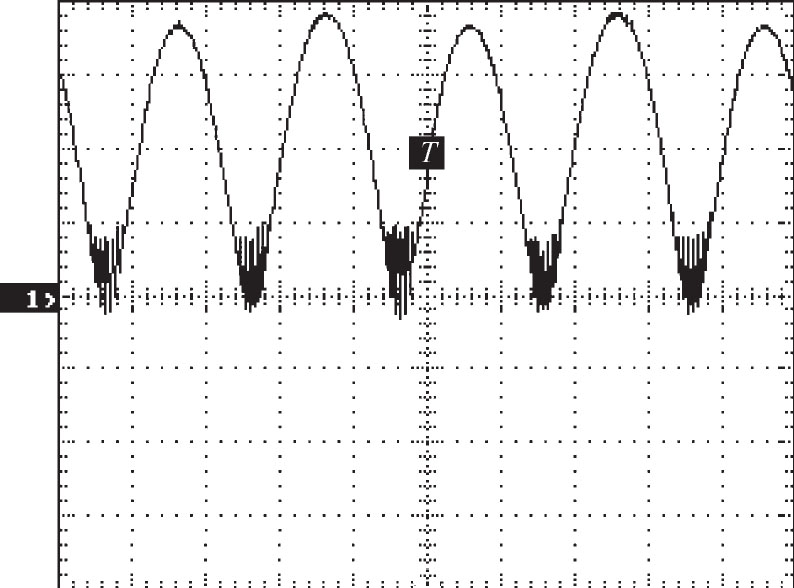

（6）负半周被高频干扰的正弦波。图1-103所示是从示波器上观察到的负半周被高频干扰的正弦波。
图1-103 负半周被高频干扰的正弦波
1. 图像信号波形

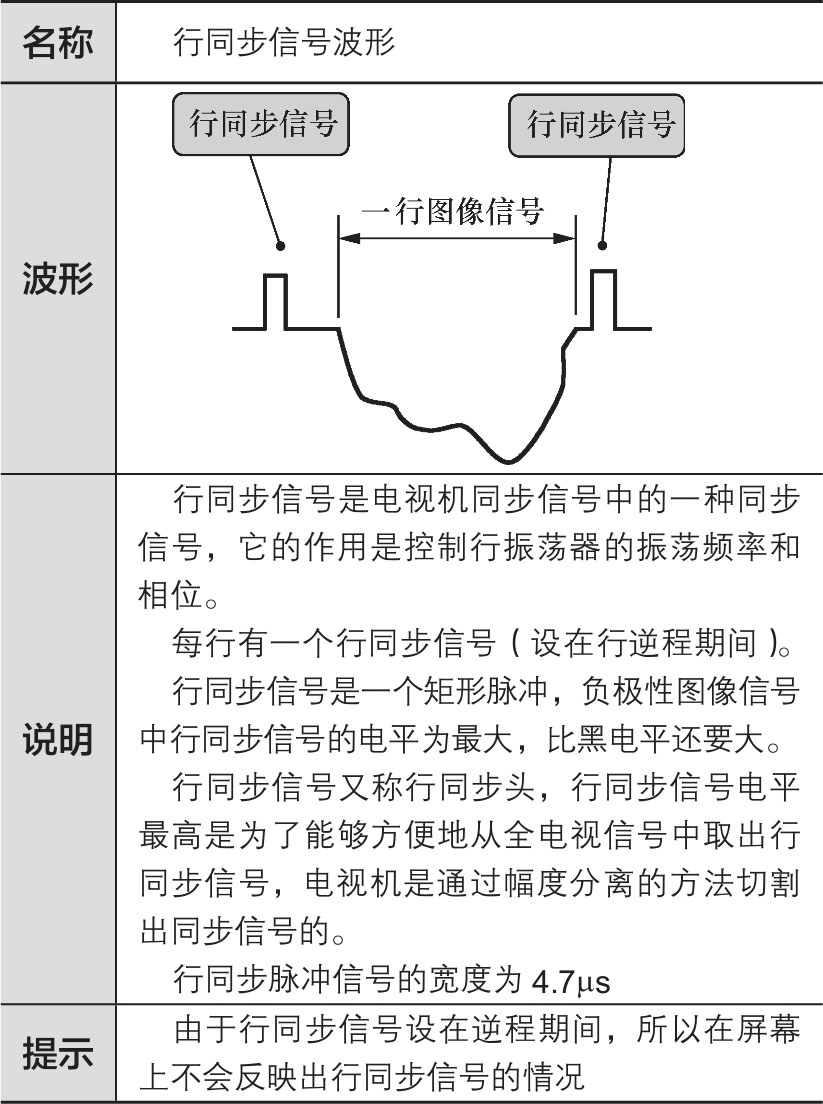

2. 行同步信号波形

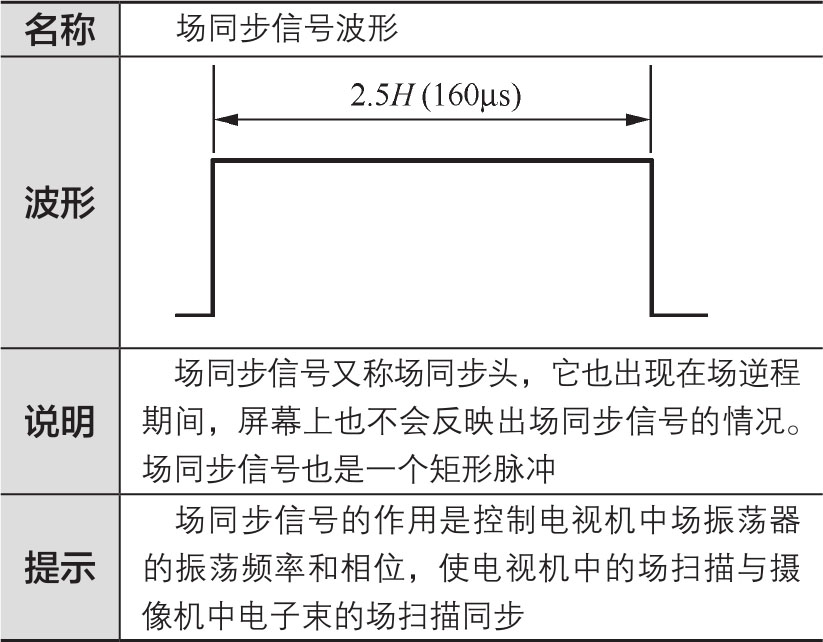

3. 场同步信号波形
1. 寻找电路板上地线方法1

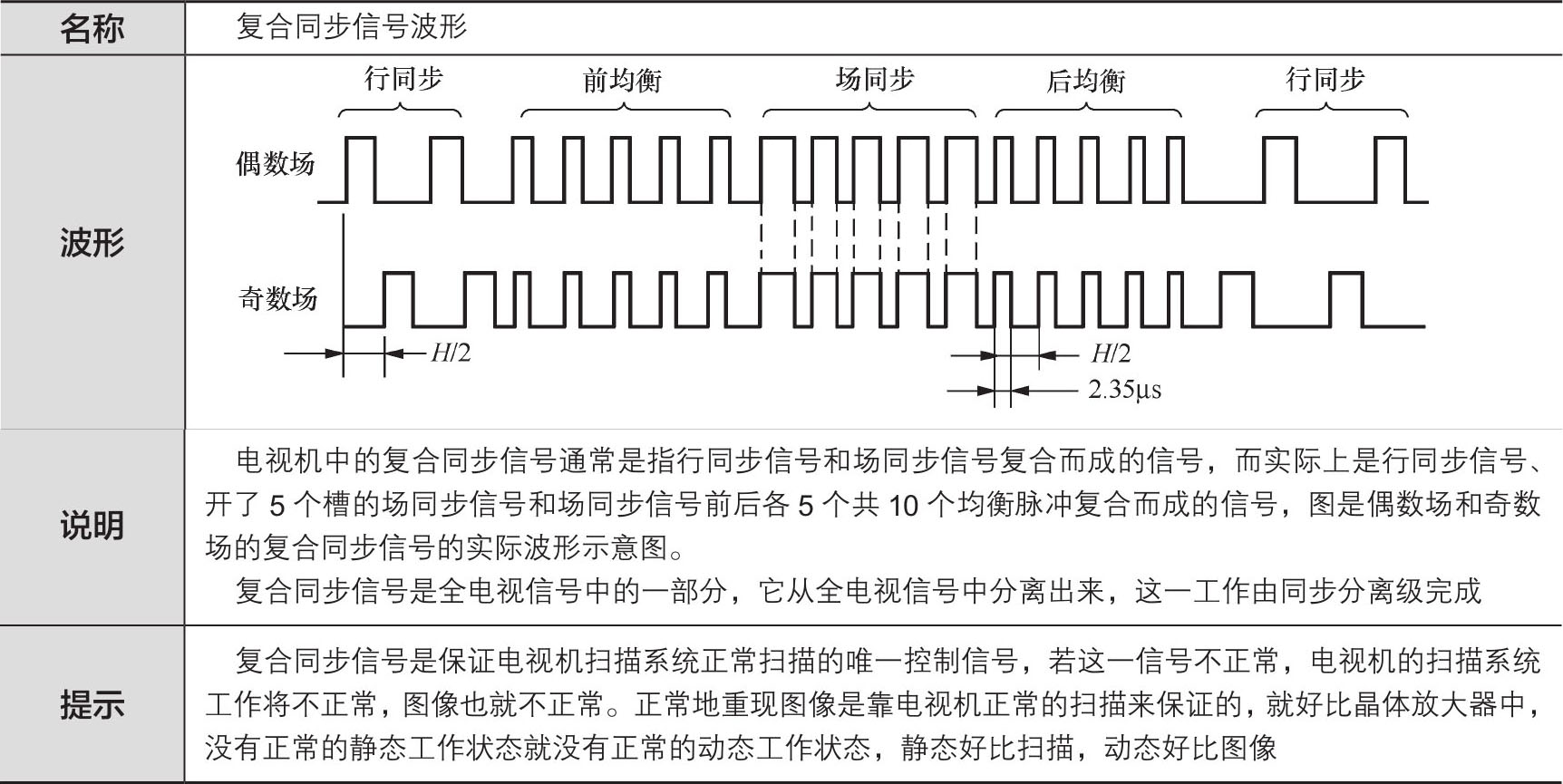

4. 复合同步信号波形

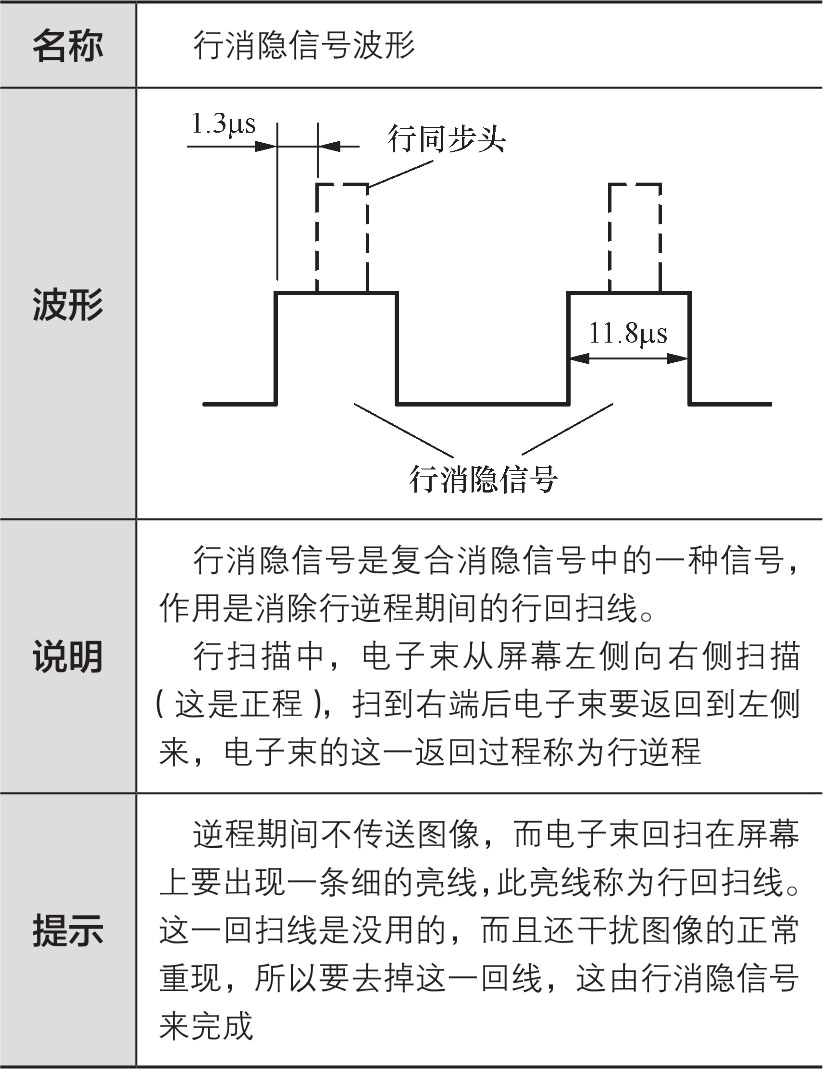

5. 行消隐信号波形

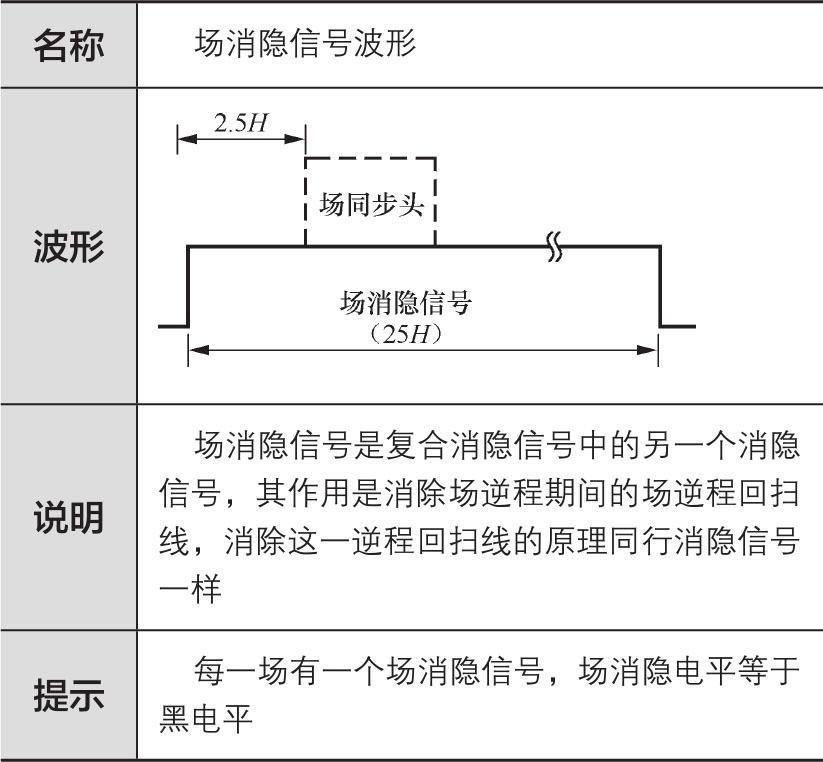

6. 场消隐信号波形
7. 复合消隐信号波形

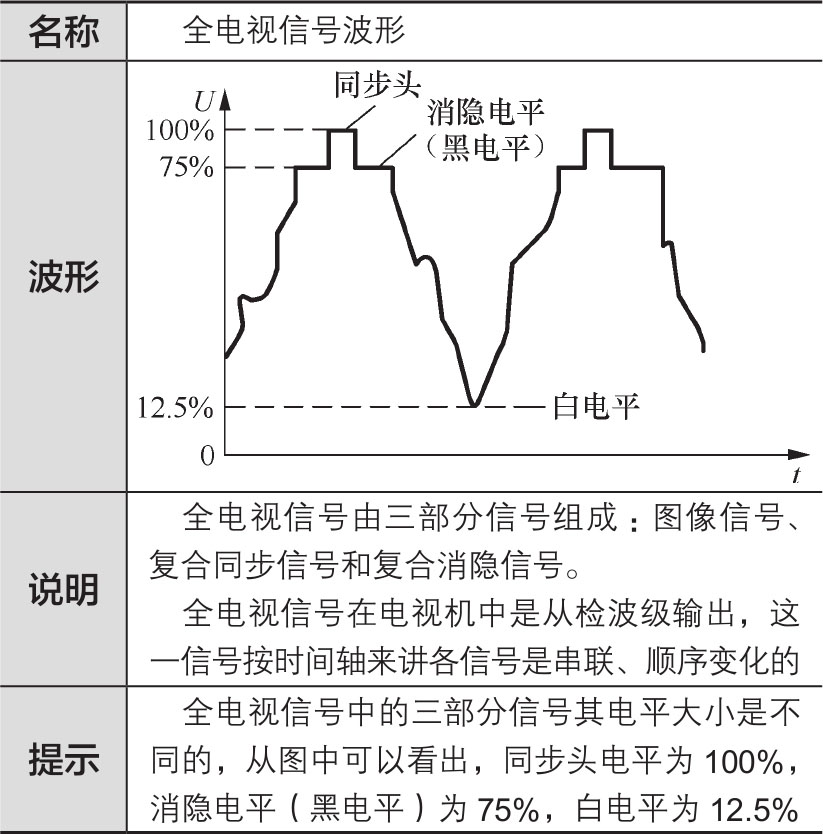

8. 全电视信号波形
9. 高频全电视信号波形
彩色电视机是在黑白电视机基础上发展起来的，它向下兼容黑白电视信号，所以彩色电视机中的许多电路和信号与黑白电视机相同或相近。

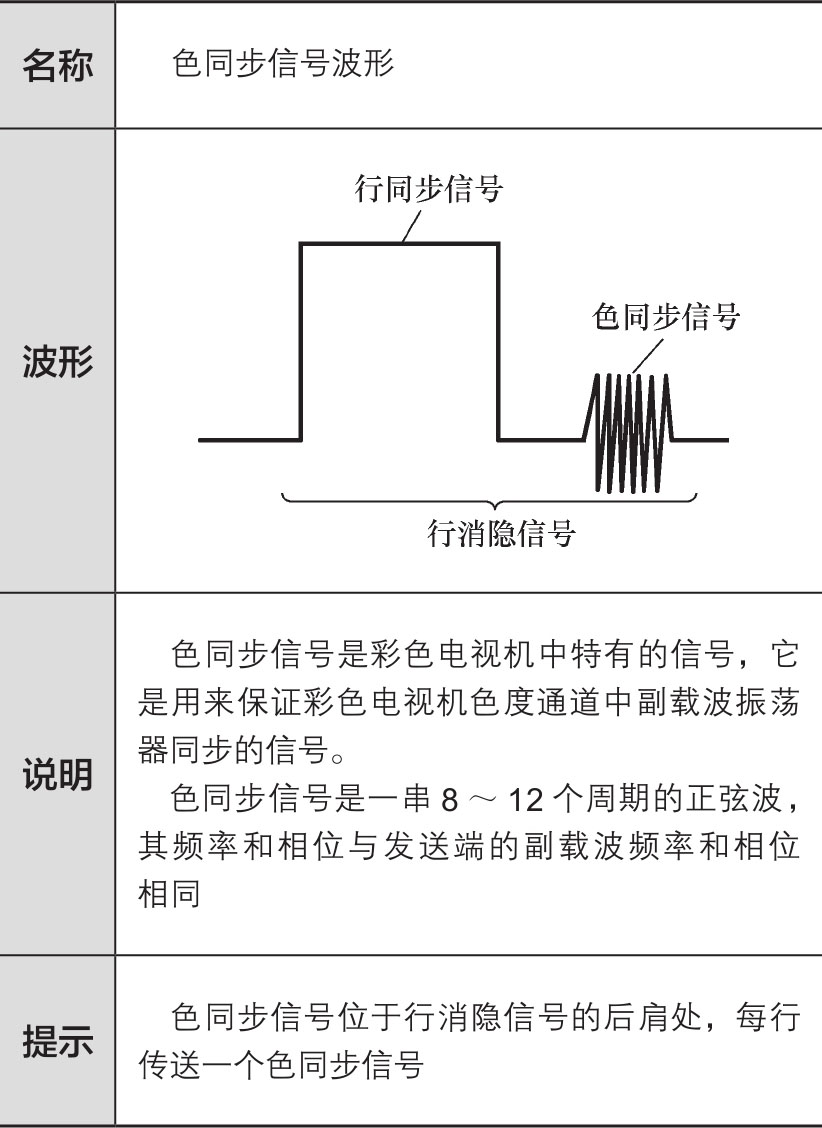

1. 色同步信号波形

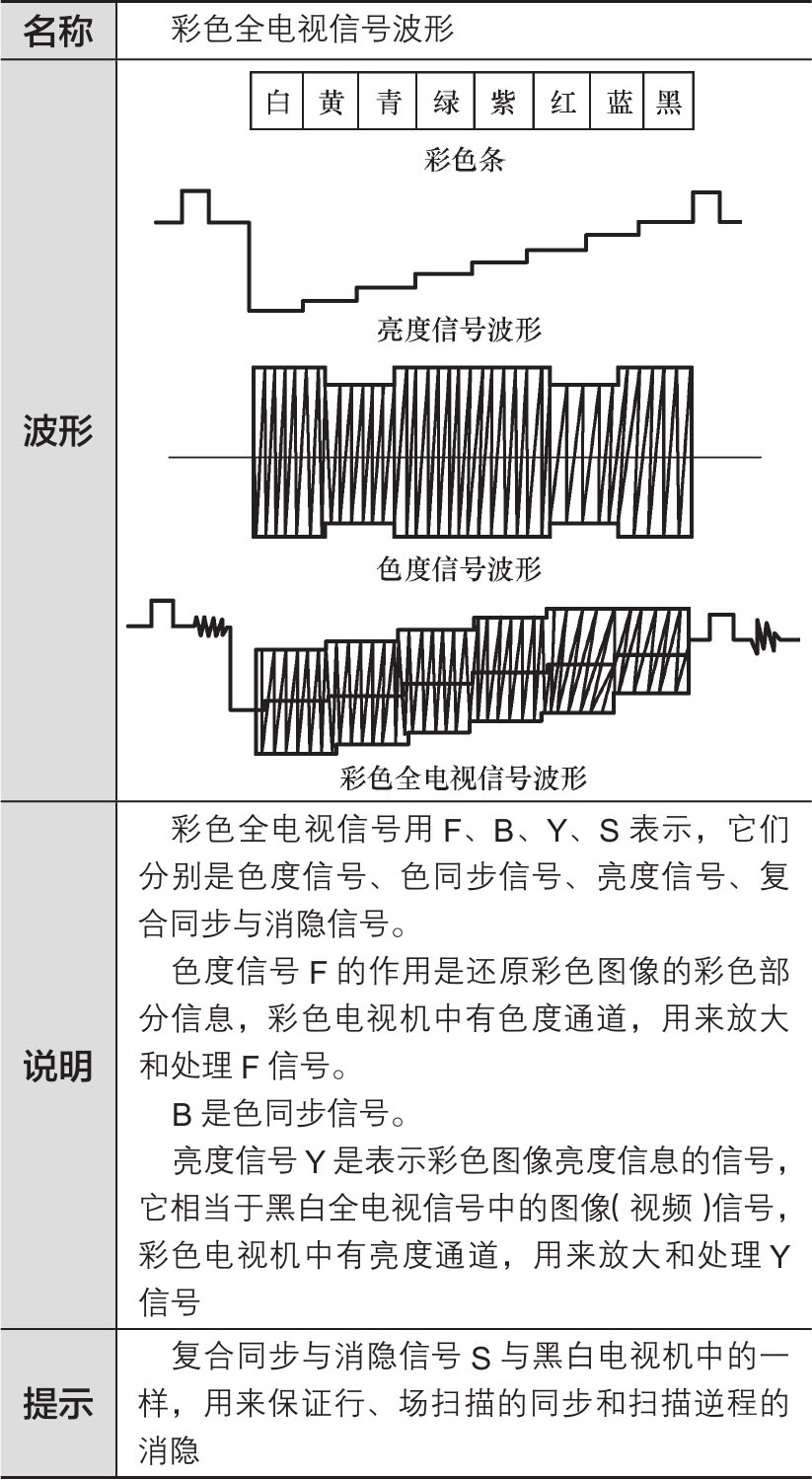

2. 彩色全电视信号波形
2. 寻找电路板上地线方法2
调幅和调频是两个很重要的概念，对理解收音电路、电视机电路的工作原理和检修电路很有帮助。
收音机调谐器中的中波、短波电路都是处理的调幅信号。
在分析和检修收音电路中的检波器电路时，要运用调幅信号波形特点的概念。

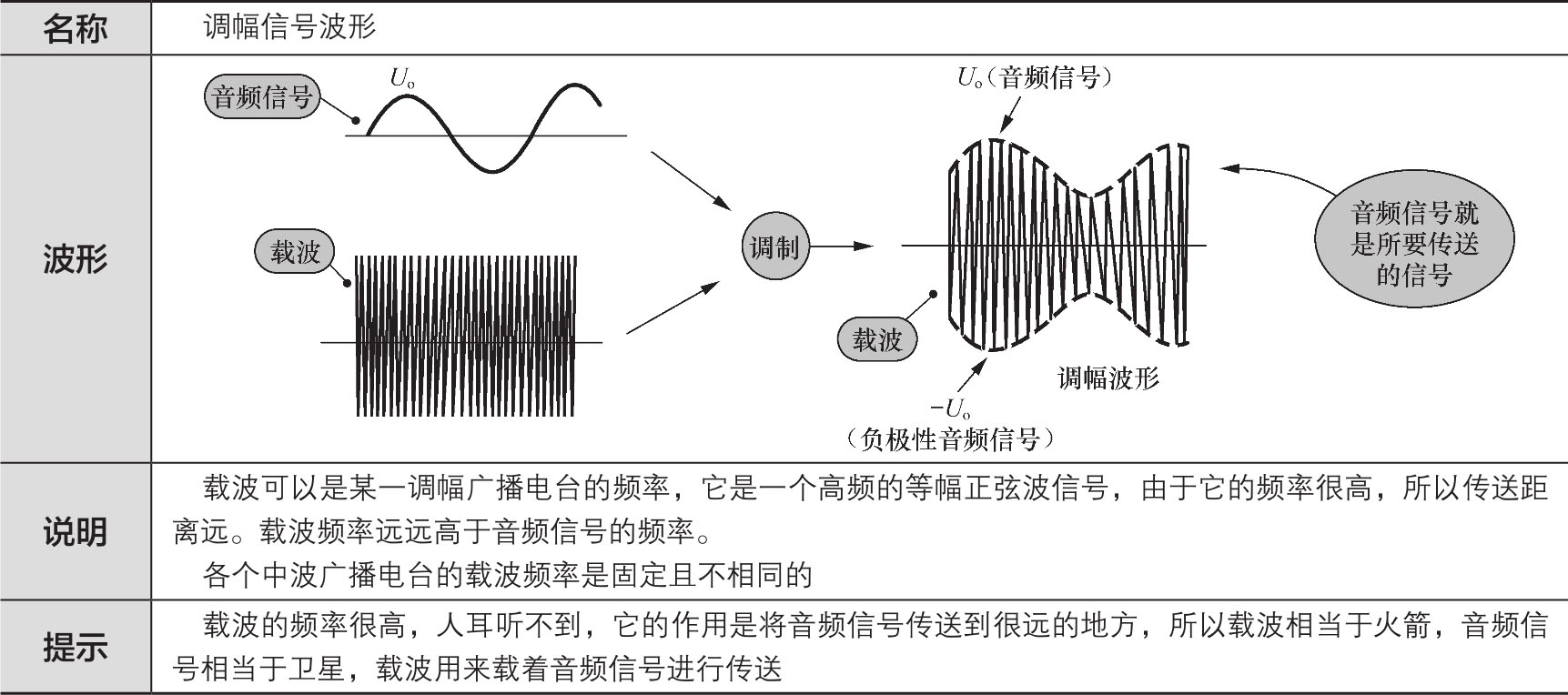

1. 调幅信号波形
2. 高频信号或射频信号

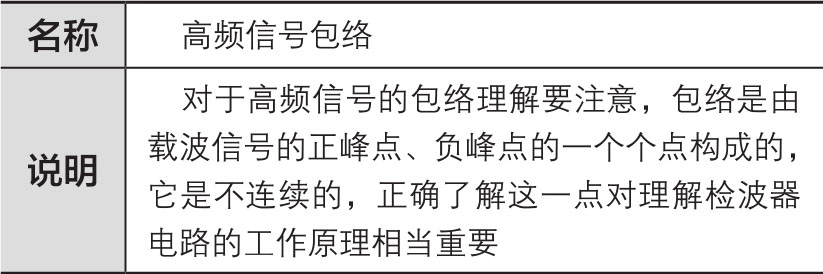

3. 高频信号包络
中波和短波各波段都是调幅波段，载波信号的特性相同，只是频率不同，中波段载波的频率范围为525～1605kHz，短波1波段载波的频率范围为2.5～5.5MHz，短波2波段载波的频率范围为5.5～12MHz。

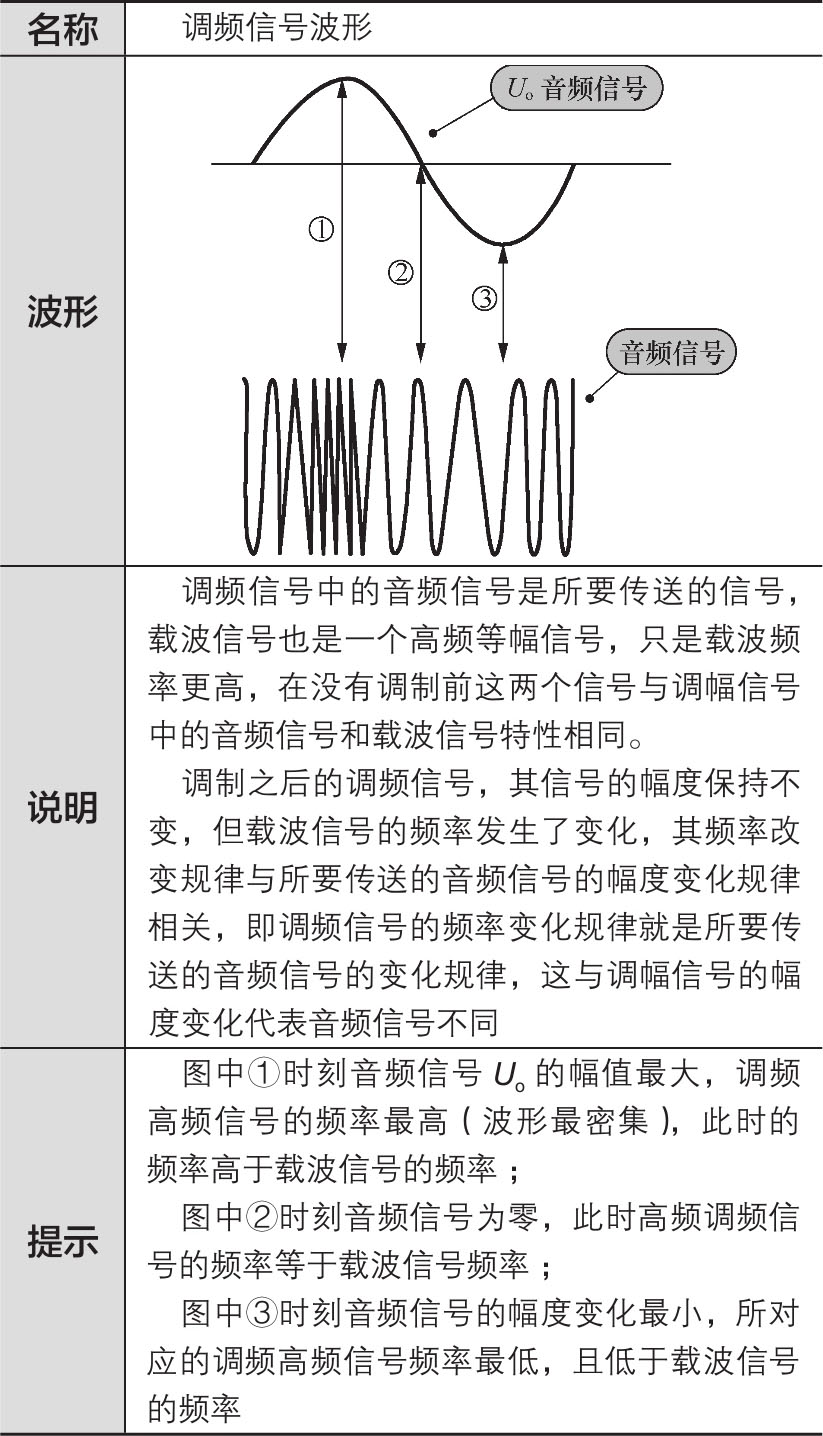

1. 调频信号波形

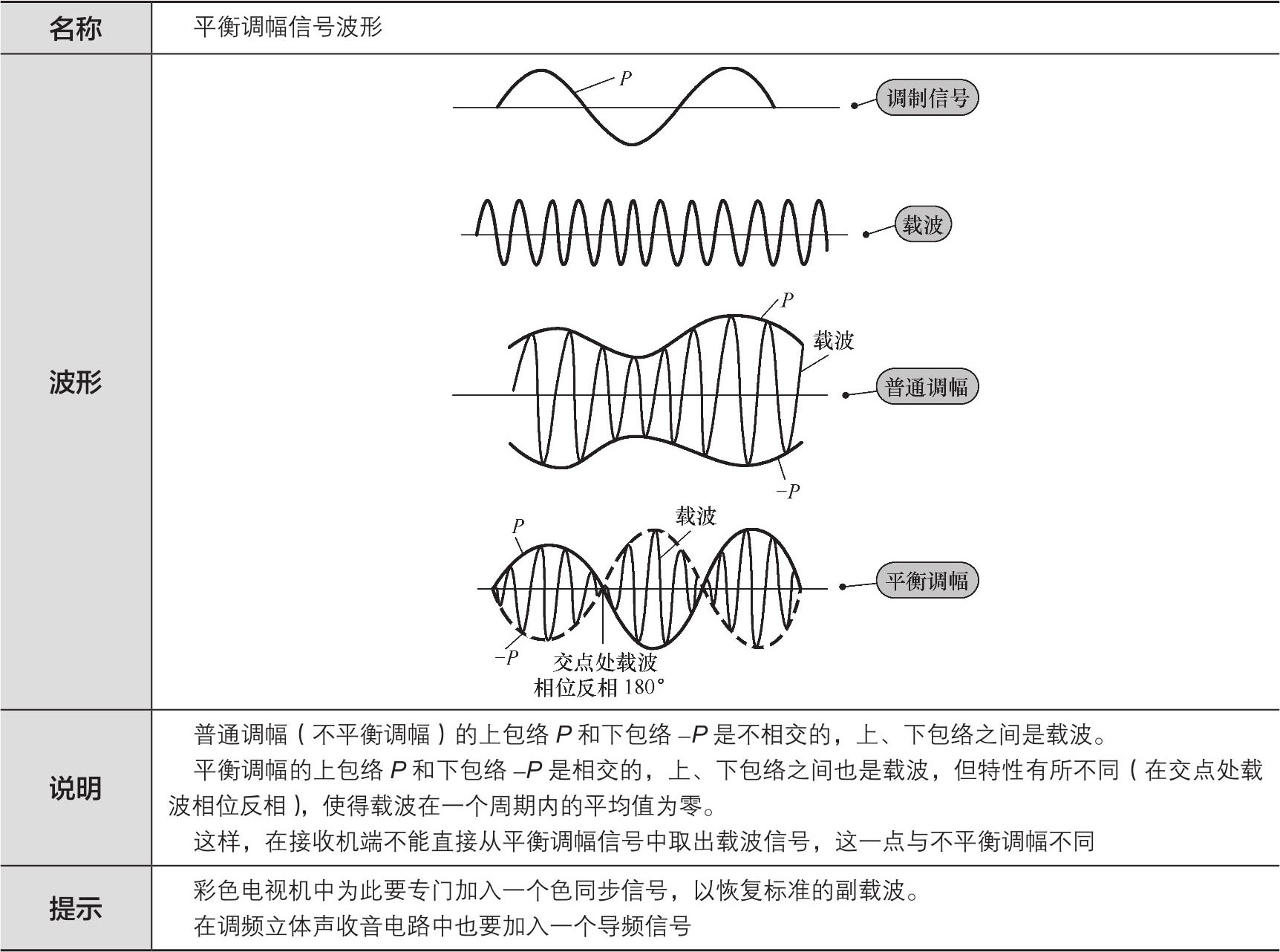

2. 平衡调幅信号波形
3. 寻找电路板上地线方法3

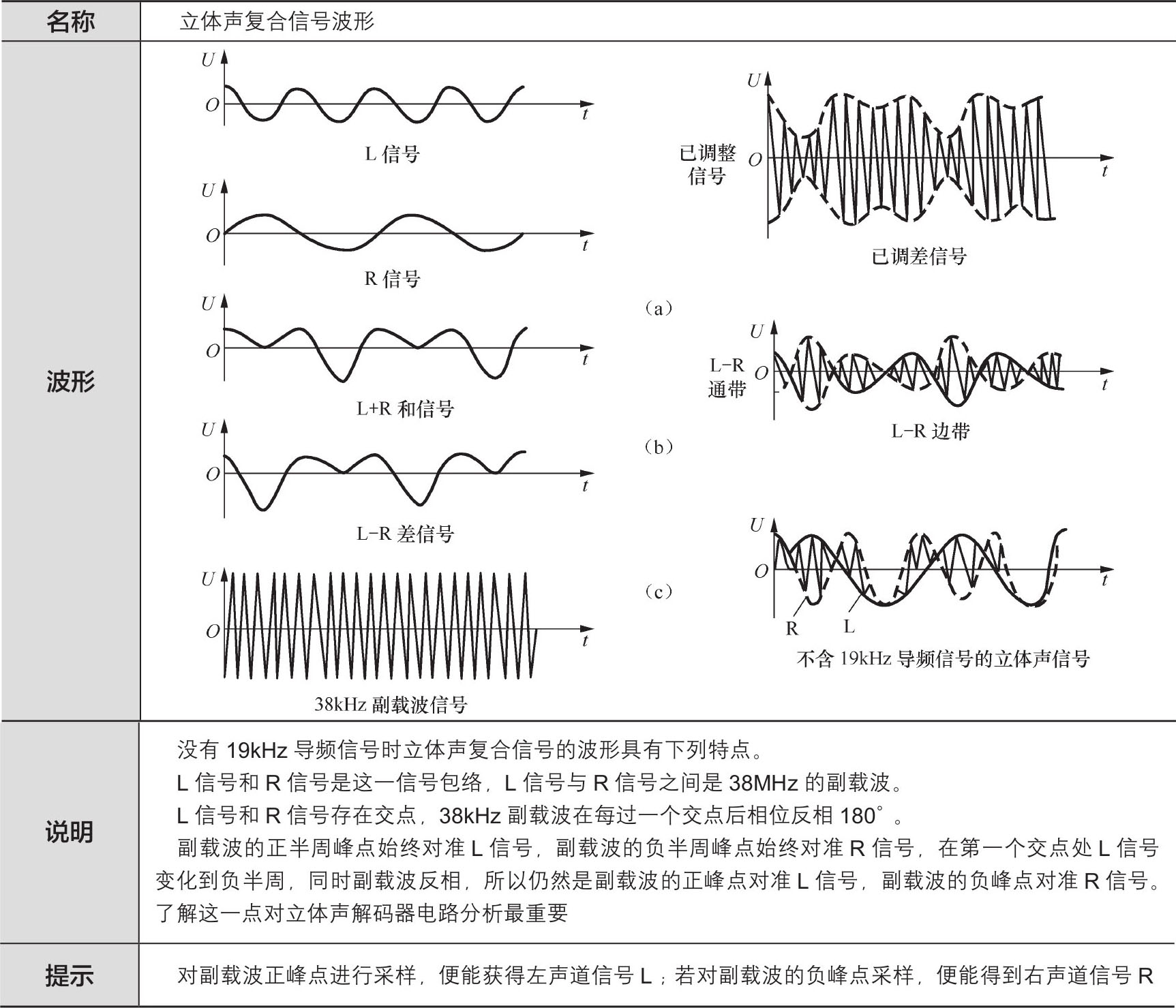

3. 立体声复合信号波形
4. 寻找电路板上地线方法4
1. 几种常见的集成电路封装形式
表1-6所示是几种常见的集成电路封装形式说明。
表1-6 几种常见的集成电路封装形式说明

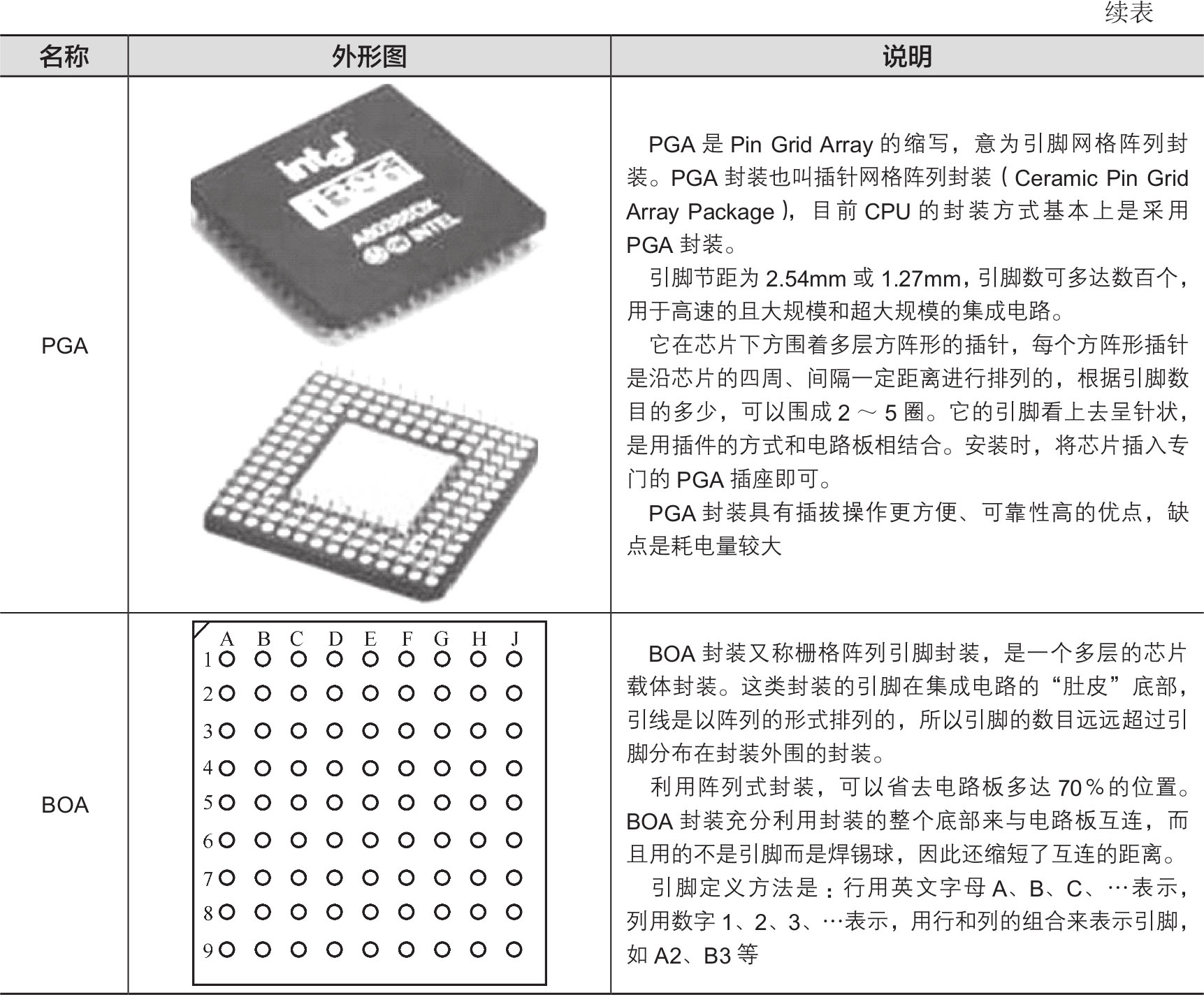

2. 集成电路其他一些封装

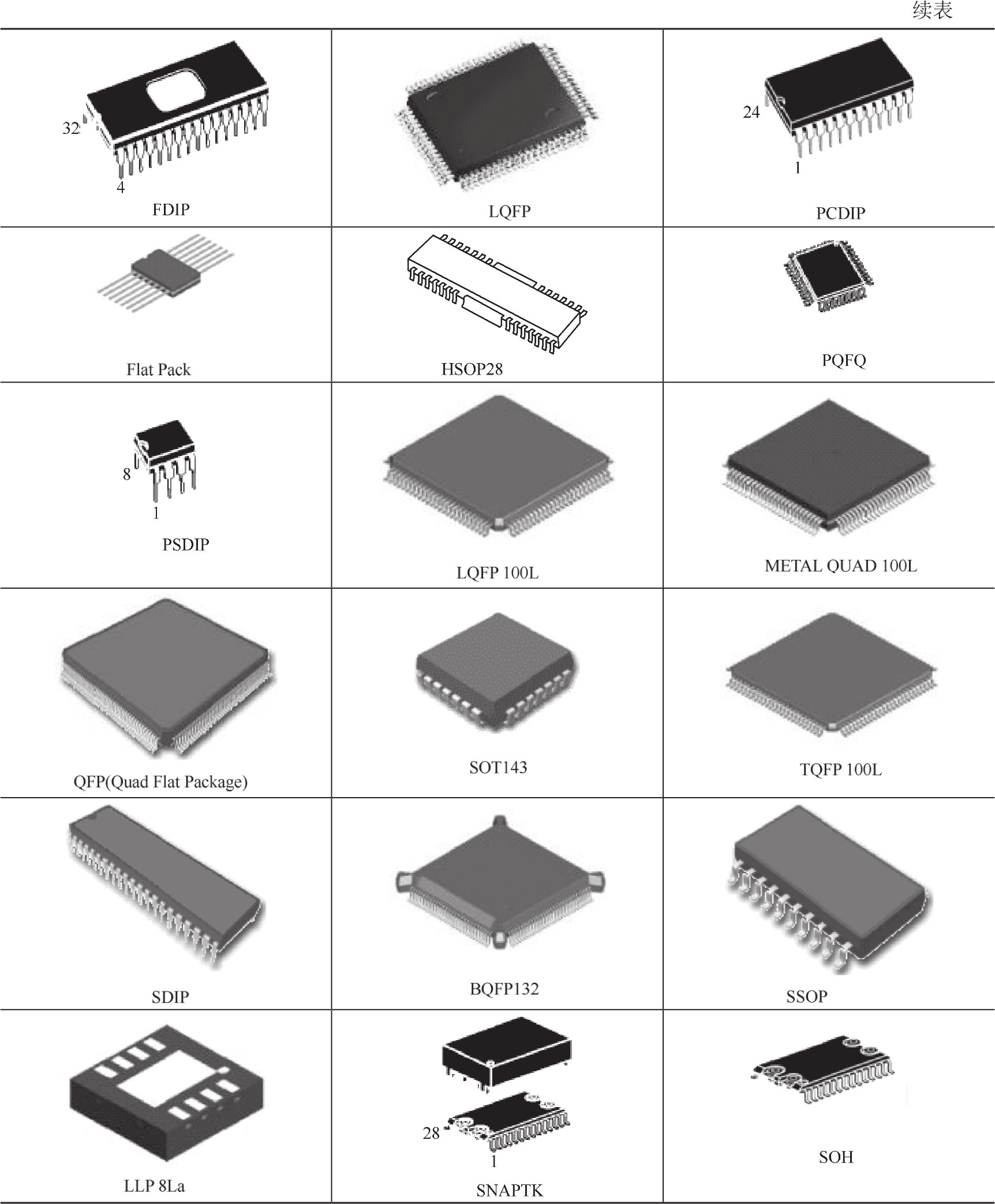

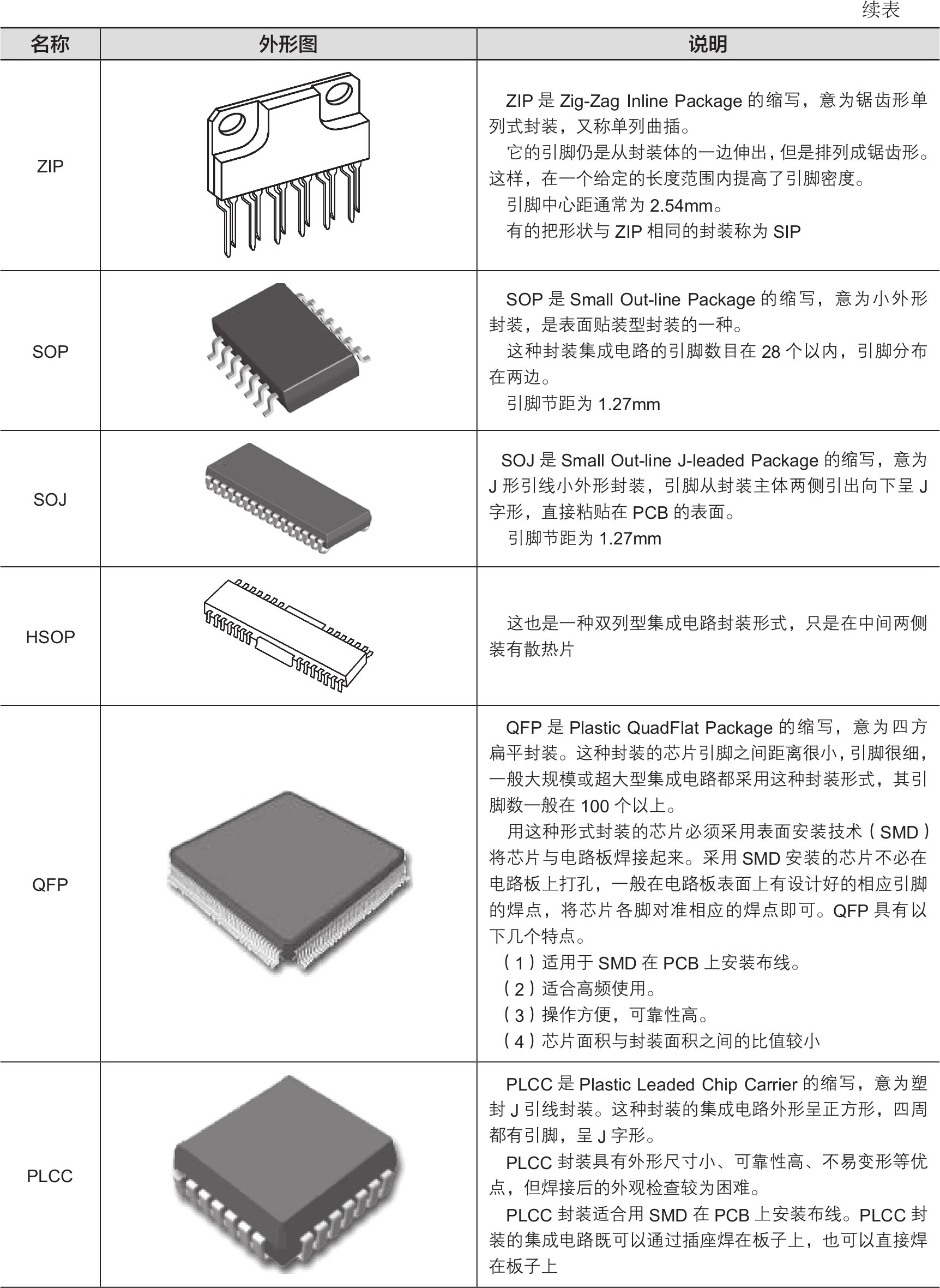

表1-7是集成电路其他一些封装示意图。
表1-7 集成电路其他一些封装示意图
