1.6 其他元器件引脚识别方法

1.6.1 石英晶振和陶瓷滤波器引脚识别方法

1. 石英晶振引脚识别方法

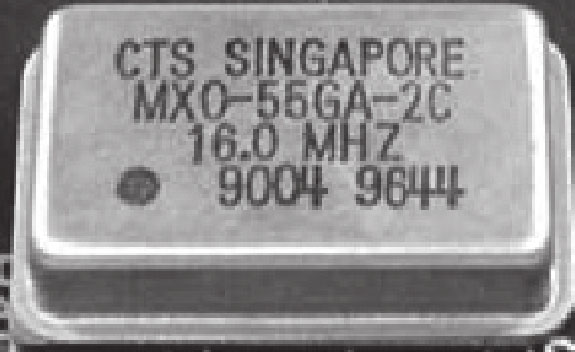

无源石英晶振只有2根引脚，无正、负之分。有源石英晶振有4根引脚，有色点标记的为①脚，如图1-87所示，引脚朝下后按逆时针分别为②、③、④脚。有源晶振通常的接法是：①脚悬空，②脚接地，③脚输出信号，④脚接直流工作电压。

2. 4根引脚陶瓷滤波器引脚 识别方法

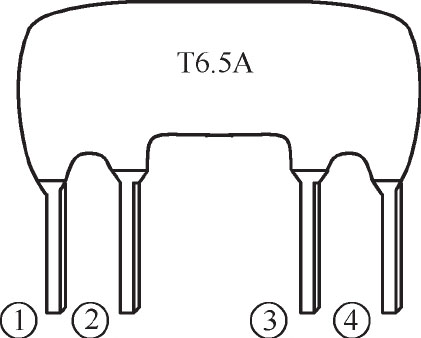

图1-88是4根引脚陶瓷滤波器引脚识别方法示意图，①脚是信号输入端，②和③脚接地，④脚是信号输出端。

1.6.2 其他元器件引脚识别方法

1. 驻极体电容传声器引脚识别方法

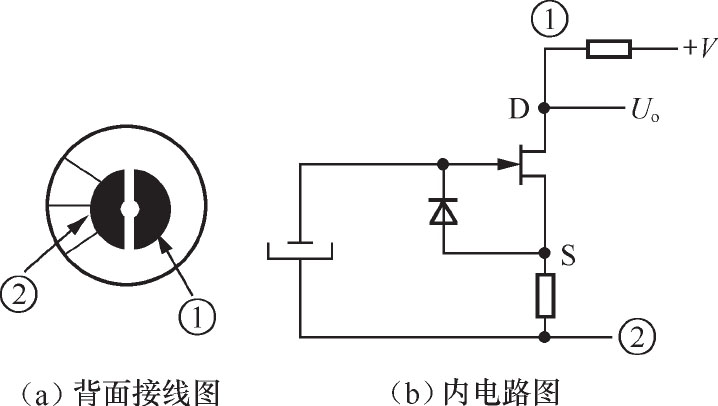

（1）两根引脚驻极体电容传声器引脚识别方法。 图1-89是两根引脚驻极体电容传声器引脚识别方法示意图，①脚是电源引脚和输出引脚，②脚是接地引脚。

（2）3根引脚驻极体电容传声器引脚识别方法。 图1-90是3根引脚驻极体电容传声器引脚识别方法示意图，①脚是电源引脚，②脚是输出引脚，③脚是接地引脚。

2. 直流有刷电机引脚识别方法

直流电机引脚共有以下3种表示方式。

（1）采用双股并行胶合线，一根为红色，另一根为白色，其中红色的为正电源引线，白色线是接地引线。

（2）采用屏蔽线作为电机的引线，此时芯线为正电源引脚，金属网线为接地引脚。

（3）采用小块电路板作为接线端，板上印出“＋”、“-”标记，这是电源极性标记。双速电机通常采用这种表示方式，另两根引脚没有标记，是转速控制引脚，这两根引脚不分极性。

3. 直流有刷电机其他识别方法

（1）识别单速和双速直流有刷电机方法。 识别单速还是双速电机的方法是：如果电机只有两根引脚，说明这是单速电机；如果电机有4根引脚，说明是双速电机。

（2）识别是否是稳速电机方法。 对于小型直流电机（直径只有5分钱硬币大小），其内部不设稳速电机，它的稳速电路设在整机电路中；对于其他电机，可以通过测量电机两根引脚之间的电阻来分辨，测量的电阻大于十几欧时，说明该电机是电子稳速电机。

（3）识别稳速类型方法。 识别直流电机是机械稳速还是电子稳速的方法是：用万用表的R×1挡测量电机两根引脚之间的直流电阻，测得电阻小于十几欧的是机械稳速电机，测得阻值大于十几欧的是电子稳速电机。

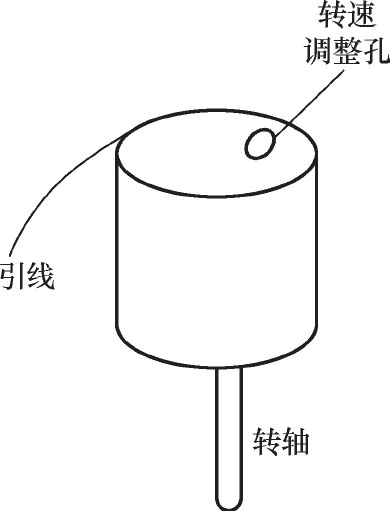

双速电机采用的都是电子稳速方式。如果直流电机外壳背面有一个小圆孔，如图1-91所示，说明这是电子稳速电机。

（4）识别直流电机转向方法。 看电机铭牌上的标记，标出CW的是顺时针方向转动的直流电机，即手拿直流电机，转轴对着自己，此时转轴顺时针方向转动。如果是CCW则说明是逆时针方向转动的直流电机。如果是双向直流电机则用CW/CCW表示。

如果没有这样的标记，可以给电机通电，通过观察转轴的转动方向来分辨。

4. 波段开关引脚识别方法

图1-92所示是一种波段开关，操纵柄为旋转式，转动一格为一个波段，依据这个示意图可以识别各引脚。

5. 双声道插头和插座引脚识别方法

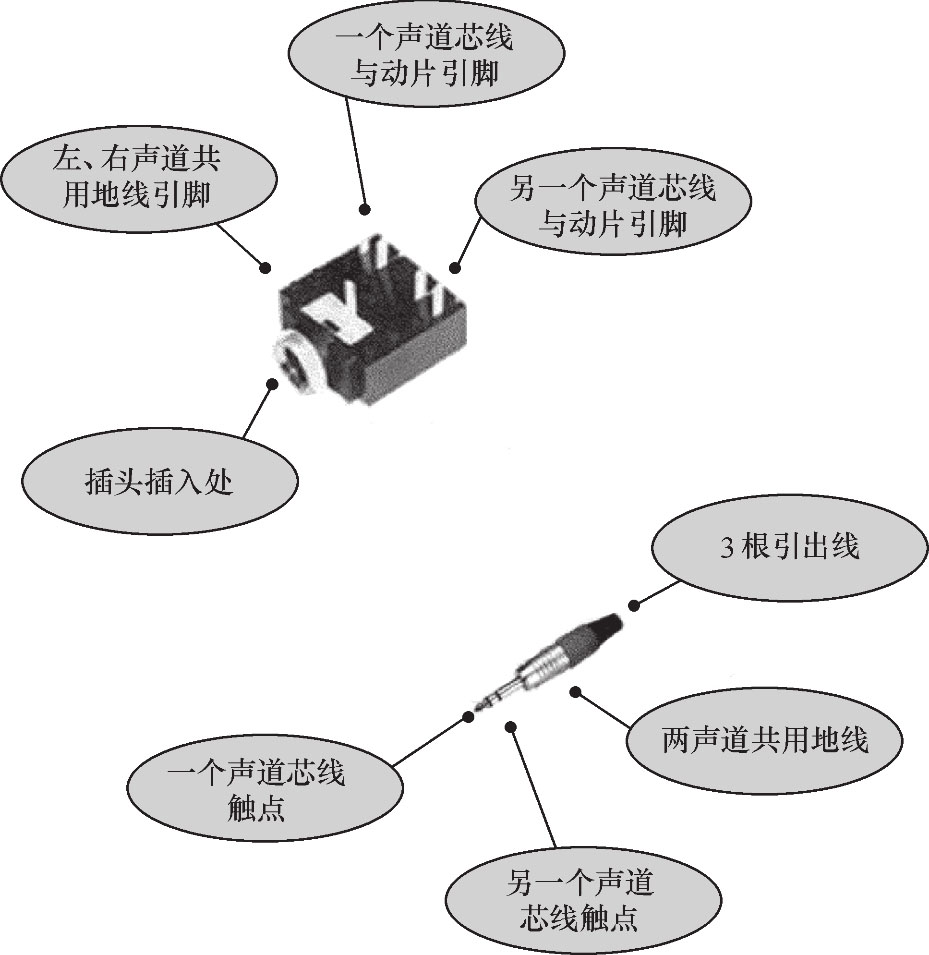

图1-93是双声道插头和插座引脚识别方法示意图。从实物图中可以看出，双声道插头、插座与单声道插头、插座十分相似，只是引脚数目不同。双声道插座上共有5根引脚，双声道插头共有3个触点，引出3根引线。
