如何让R语言画出无锯齿的高清图？
引言
R语言不仅在统计分析和数据挖掘领域计算能力强大，它在数据可视化领域也不逊于昂贵的商业软件。当然，R在可视化上强大，其背后离不开各种开源软件包的支持，Cairo就是这样一个用于矢量图形处理的类库。Cairo可以创建高质量的矢量图形（GIF、SVG、PDF、PostScript）和位图（PNG、JPEG、TIFF），同时支持在后台程序中高质量渲染！本节将介绍Cairo在R语言中的使用。
Cairo是一个用于图形绘图和渲染的免费库，支持复杂的2D的绘图功能，支持硬件加速。虽然，Cairo是用C语言编写的，但提供多种语言的接口，允许其他语言直接调用，包括有C++、C#、Java、Python、Perl、Ruby、Scheme、Smalltalk等语言。Cairo发布的许可协议为GNU Lesser General Public License version 2.1（LGPL）或Mozilla Public License 1.1（MPL）。R语言Cairo接口的官方发布页是http://www.rforge.net/Cairo/。
本节使用的系统环境是：
·Linux:Ubuntu 12.04.2LTS 64bit
·R:3.0.1x86_64-pc-linux-gnu
注 caTools同时支持Windows 7环境和Linux环境。
Cairo包在Linux Ubuntu系统中的安装过程如下：
~ sudo apt-get install libcairo2-dev # Cairo
的底层依赖库
~ sudo apt-get install libxt-dev
~ R #
启动R
程序
> install.packages("Cairo") #
安装Cairo
包
Cairo使用起来非常简单，和基础包grDevices中的函数对应。
·CairoPNG:对应grDevices:png()。
·CairoJPEG:对应grDevices:jpeg()。
·CairoTIFF:对应grDevices:tiff()。
·CairoSVG:对应grDevices:svg()。
·CairoPDF:对应grDevices:pdf()。
我常用的图形输出，就是png和svg。下面检查Cairo的兼容性：
> library(Cairo) # 加载Cairo 包 > Cairo.capabilities() # 检查Cairo 包支持的图片格式 png jpeg tiff pdf svg ps x11 win raster TRUE TRUE FALSE TRUE TRUE TRUE TRUE FALSE TRUE
从兼容性的检查结果，我们可以查看Cairo支持的图形输出格式：
·支持：png、jpeg、pdf、svg、ps、x11（Linux桌面）、raster
·不支持：tiff、win（win桌面）
注 如果是Windows系统，则x11为FALSE,win为TRUE。
下面比较CairoPNG()和png()的输出效果。
1.散点图
首先我们来画一个6000个点的散点图。
> x<-rnorm(6000) # 随机取6000 个点坐标 > y<-rnorm(6000)
> png(file="plot4.png",width=640,height=480) # png 函数 > plot(x,y,col="#ff000018",pch=19,cex=2,main = "plot") > dev.off()
> CairoPNG(file="Cairo4.png",width=640,height=480) # CairoPNG 函数 > plot(x,y,col="#ff000018",pch=19,cex=2,main = "Cairo") > dev.off()
在当前目录，会生成2个png文件，即plot4.png和Cairo4.png，见图1-12和图1-13。

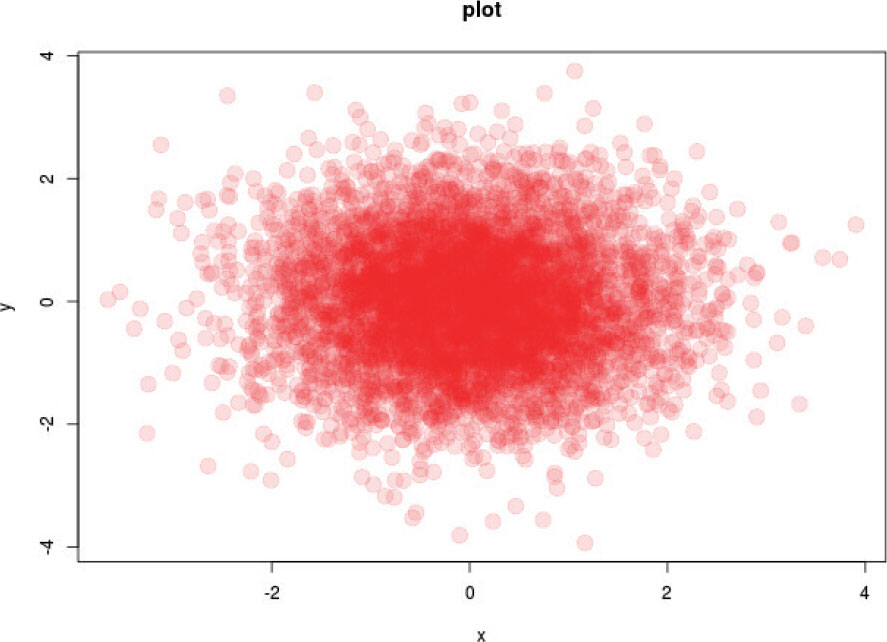

图1-12 以png()函数生成的图

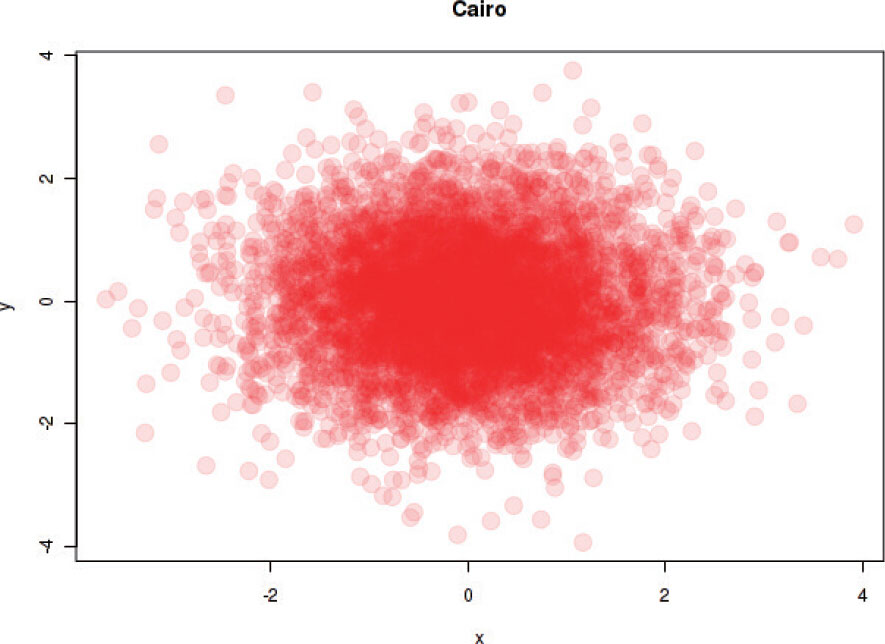

图1-13 以CairoPNG()函数生成的图
SVG图形输出代码为：
> svg(file="plot-svg4.svg",width=6,height=6) > plot(x,y,col="#ff000018",pch=19,cex=2,main = "plot-svg") > dev.off()
> CairoSVG(file="Cairo-svg4.svg",width=6,height=6) > plot(x,y,col="#ff000018",pch=19,cex=2,main = "Cairo-svg") > dev.off()
在当前目录，会生成2个svg文件，即plot-svg4.svg和Cairo-svg4.svg，可以把svg的图片拖拽到浏览器中显示。
2.三维截面图
接下来，我们再画一个三维截面图，比较函数png()和CairoPNG()输出的效果。
> x <- seq(-10, 10, length= 30)
> y <- x
> f <- function(x,y) { r <- sqrt(x^2+y^2); 10 * sin(r)/r }
> z <- outer(x, y, f)
> z[is.na(z)] <- 1
> png(file="plot2.png",width=640,height=480) # PNG 图 > op <- par(bg = "white", mar=c(0,2,3,0)+.1) > persp(x, y, z,theta = 30, phi = 30,expand = 0.5,col = "lightblue",ltheta =120,shade = 0.75,ticktype = "detailed",xlab = "X", ylab = "Y", zlab ="Sinc(r)",main = "Plot") > par(op) > dev.off()
> CairoPNG(file="Cairo2.png",width=640,height=480) > op <- par(bg = "white", mar=c(0,2,3,0)+.1) > persp(x, y, z,theta = 30, phi = 30,expand = 0.5,col = "lightblue",ltheta =120,shade = 0.75,ticktype = "detailed",xlab = "X", ylab = "Y", zlab ="Sinc(r)",main = "Cairo") > par(op) > dev.off()
在当前目录，会生成2个png文件，即plot2.png和Cairo2.png，见图1-14和图1-15。

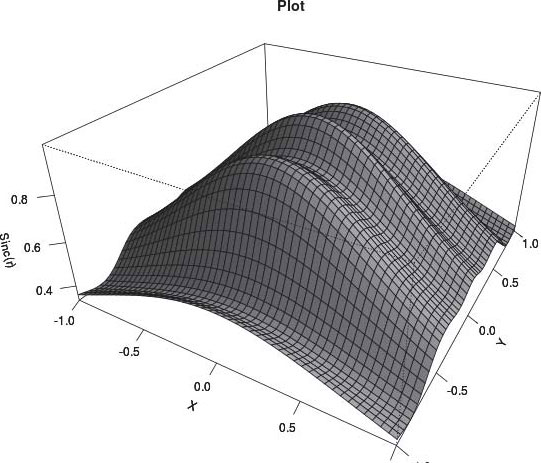

图1-14 以png()函数生成的图
图1-15 以CairoPNG()函数生成的图
3.大量文字的图片
最后，我们针对包含大量文字的图片比较png()和CairoPNG()函数输出的效果。
> library(MASS) # 加载MASS 包 > data(HairEyeColor) # 加载HairEyeColor 数据集 > x <- HairEyeColor[,,1]+HairEyeColor[,,2] > n <- 100 > m <- matrix(sample(c(T,F),n^2,replace=T), nr=n, nc=n) > png(file="plot5.png",width=640,height=480) # PNG 图 > biplot(corresp(m, nf=2), main="Plot") > dev.off()
> CairoPNG(file="Cairo5.png",width=640,height=480) > biplot(corresp(m, nf=2), main="Cairo") > dev.off()
在当前目录，会生成2个png文件，即plot5.png和Cairo5.png，见图1-16和图1-17。
图1-16 以png()函数生成的图

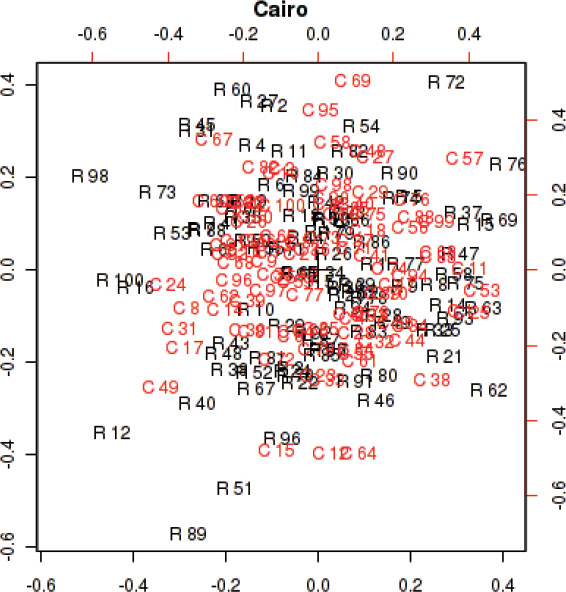

图1-17 以CairoPNG()函数生成的图

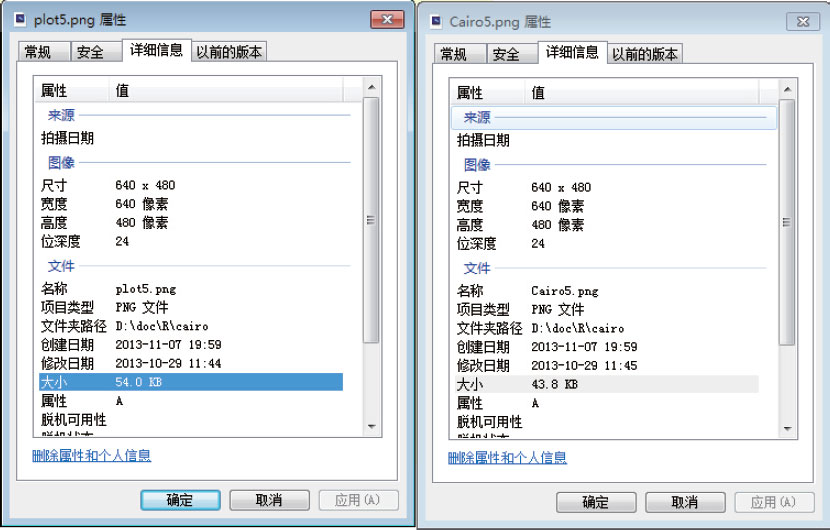

我们查看两个文件的属性，发现以png直接生成的图54KB，以CairoPNG生成的图43.8KB，如图1-18所示。
图1-18 对比两幅图的文件属性
SVG图形输出代码为：
> svg(file="plot-svg5.svg",width=6,height=6) > biplot(corresp(m, nf=2), main="Plot-svg") > dev.off()
> CairoSVG(file="Cairo-svg5.svg",width=6,height=6) > biplot(corresp(m, nf=2), main="Cairo-svg") > dev.off()
在当前目录，会生成2个svg文件，即plot-svg5.svg和Cairo-svg5.svg。
就以上的3个例子来说，我们分辨不出CairoPNG()和png()之间有太大区别，只是Cairo感觉更淡、更柔和一些。关于这一点谢益辉补充说，看不出区别是因为现在R的png()设备本来就是默认用cairo，几年前png()不用cairo，所以有时候PNG图的质量很差。多数情况下是几乎没有区别，只有少数情况下抗锯齿的表现不一样。
