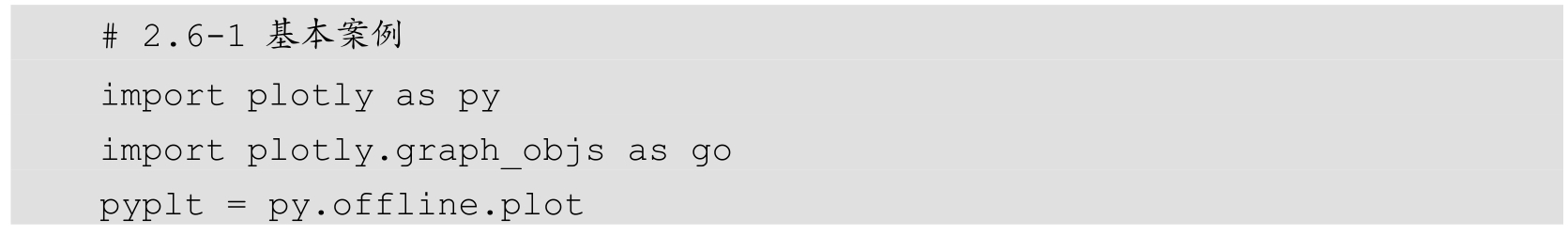

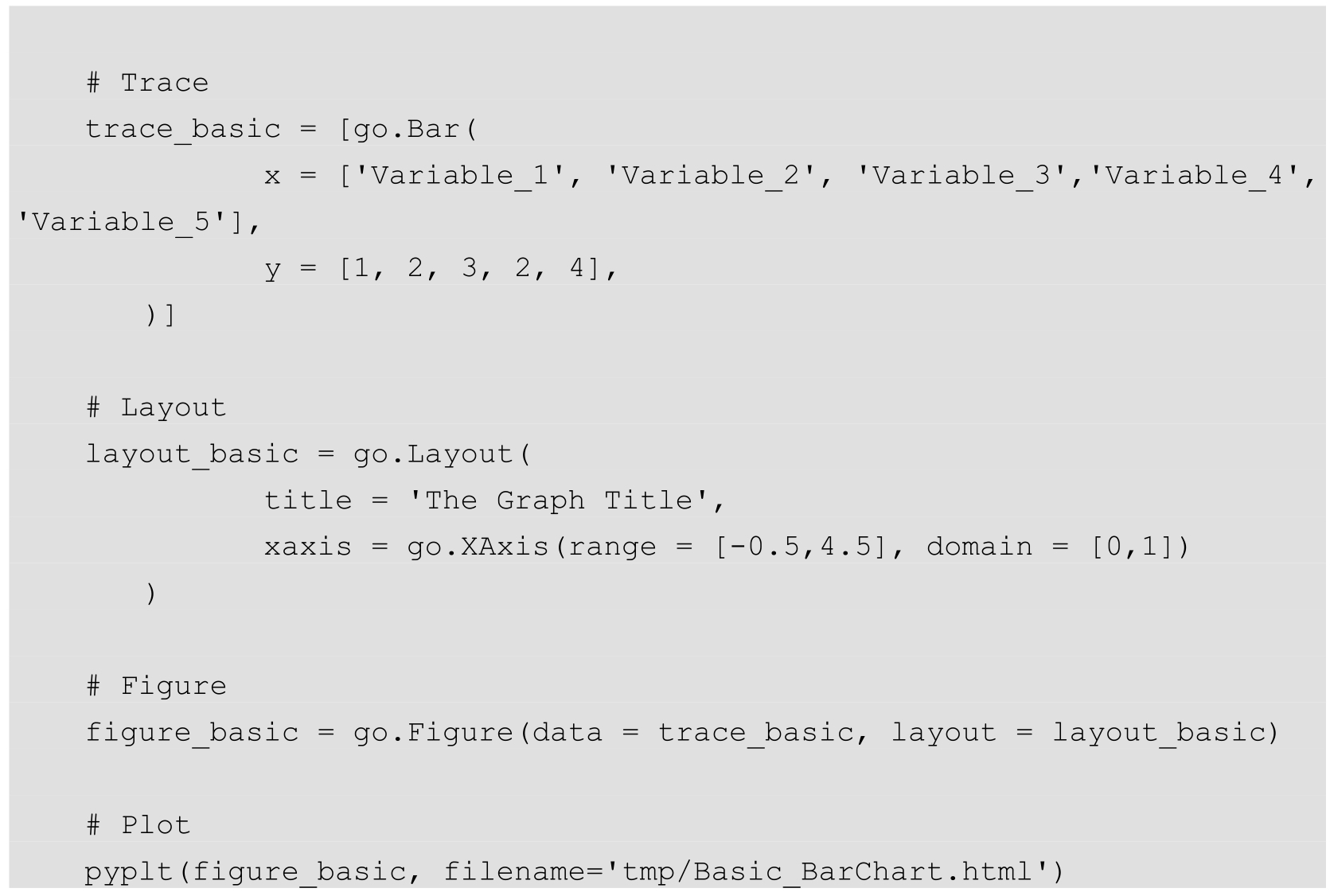

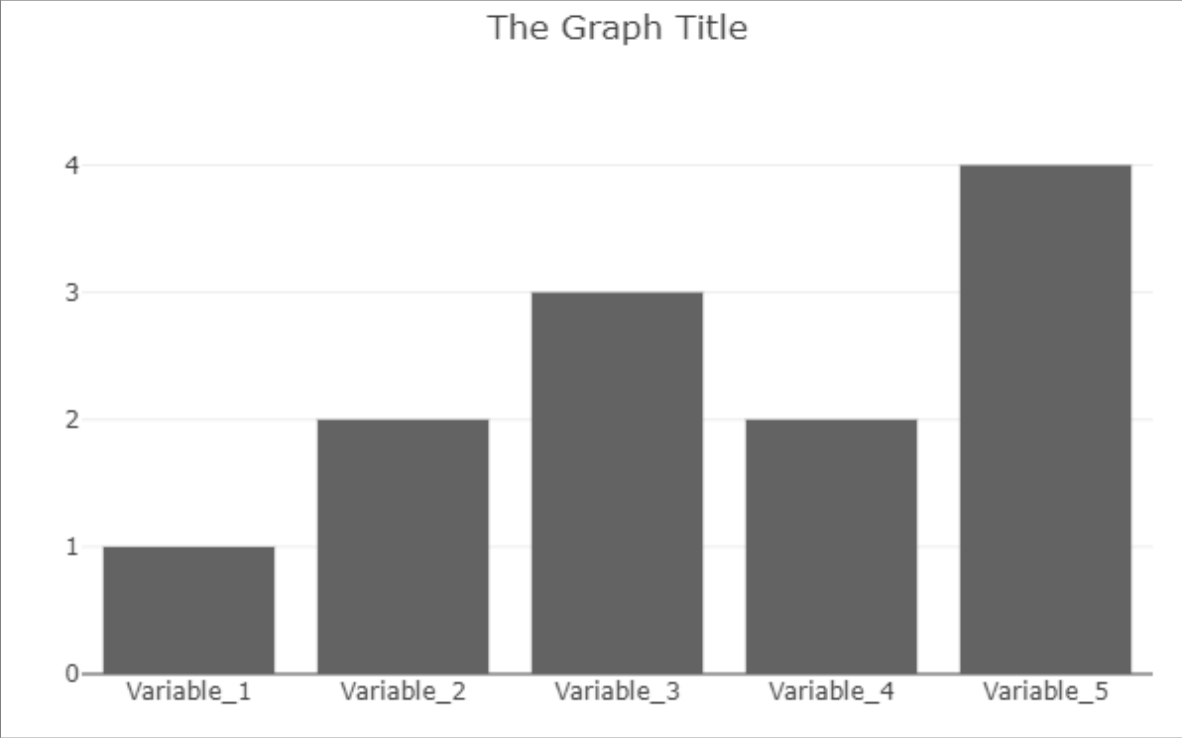

使用Plotly绘制基本柱状图最重要的函数是graph_objs中的Bar函数，通过传递数据，可以设置柱状图的样式。在Layout中对barmode进行设置可以绘制出不同类型的柱状图。如图2-15所示是柱状图最简单的实现，见文件2.6_BarChart_1.py，该案例包括使用Bar函数传递数据和变量，以及在Layout中设置标题、 x 轴范围。
图2-15 基本柱状图

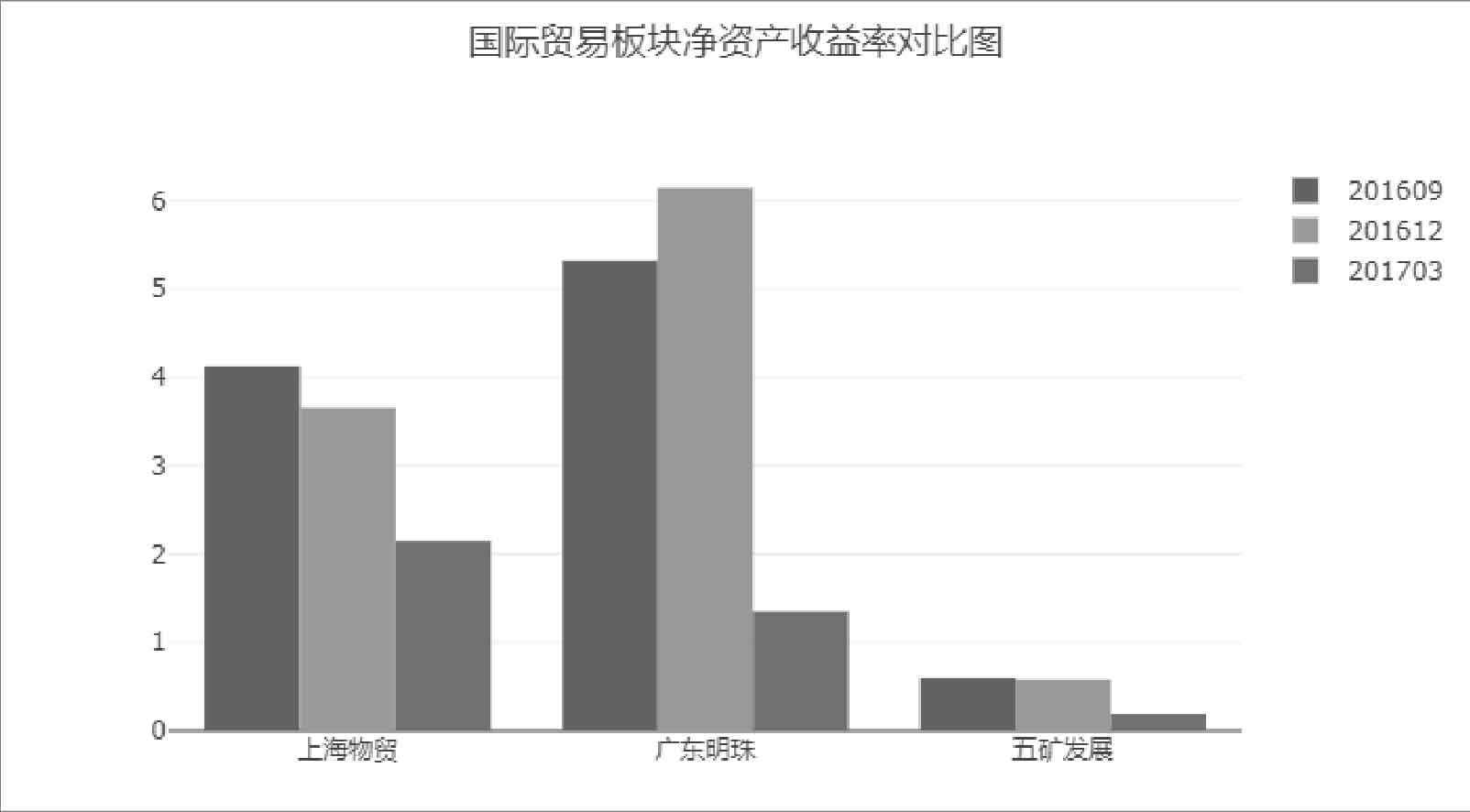

除基本柱状图外，还有柱状簇，在基本柱状图代码的基础上加入多组数据即可实现柱状簇。图2-16所示为国际贸易板块中广东明珠、五矿发展与上海物贸这3只股票从2016年第三季度到2017年第一季度的净资产收益率（%）变化，数据来源是同花顺。

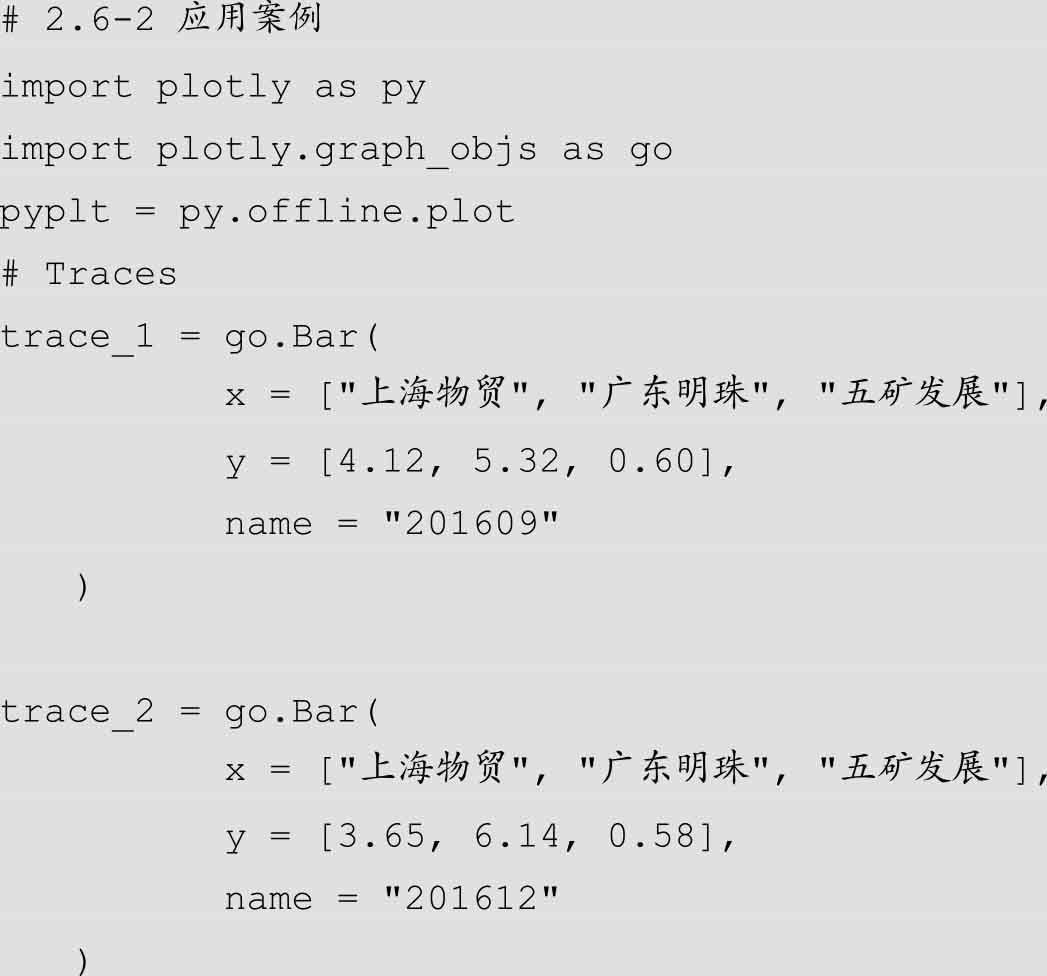

本案例见文件 2.6_BarChart_2.py。从纵向看，上海物贸三个季度的数据分别为4.12、3.65和2.15；从横向看，data1中的数据y = [4.12, 5.32, 0.60]是3只不同股票对应的资产收益率，通过这种配置数据的方式可以对柱状簇图进行实现。本案例通过柱状簇图对比了2016年第三季度、2016年第四季度与2017年第一季度3个不同时间段同一只国际贸易板块股票的资产收益率，而且对同一时间段不同股票的资产收益率的差异也进行了展示。
图2-16 国际贸易板块净资产收益率的对比

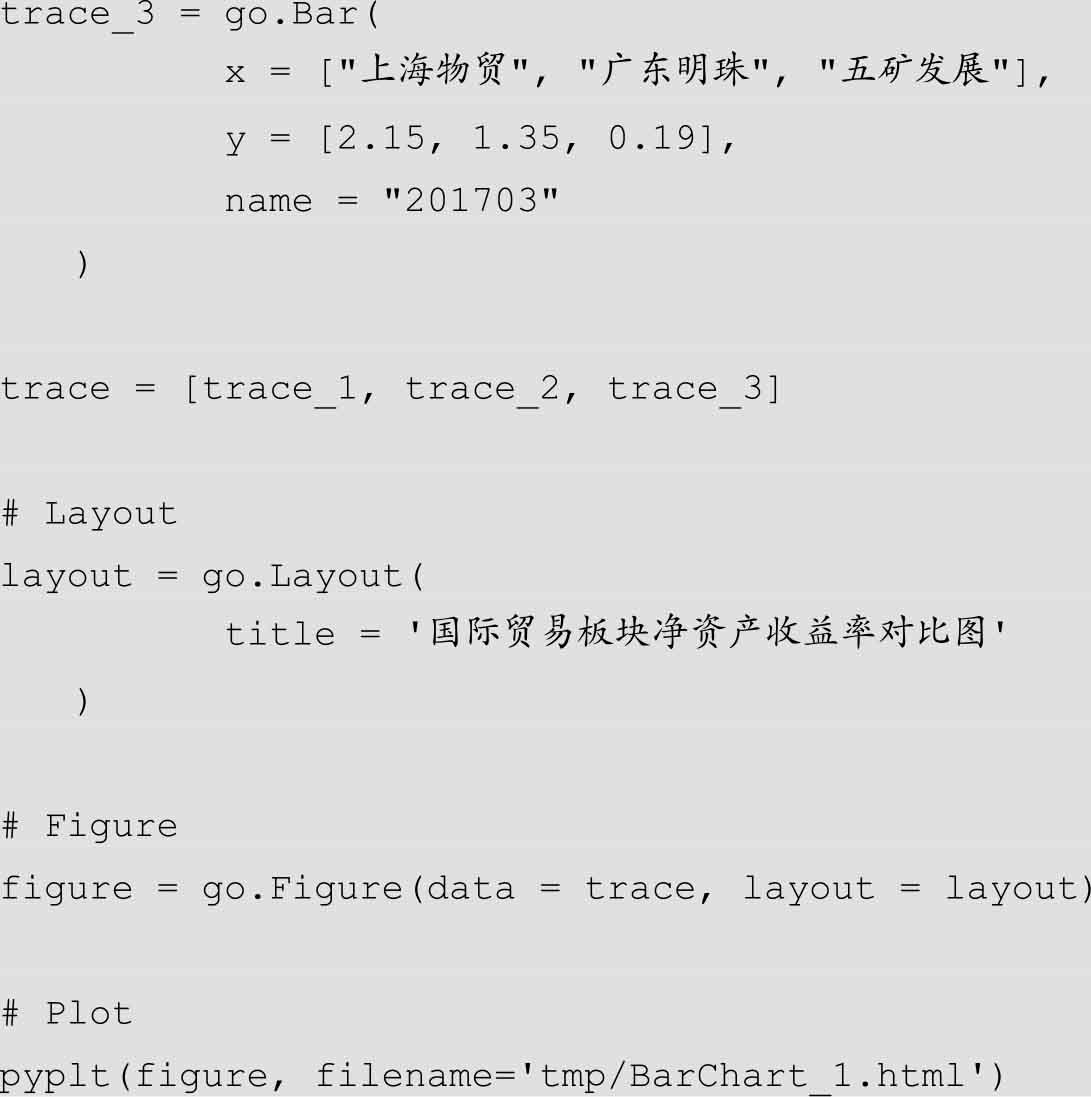

本案例的代码如下。
层叠柱状图的绘制与柱状簇图的绘制大同小异，相当于对同一簇的柱状图进行叠加，实现的方式是对Layout中的barmode属性进行设置，即设置barmode='stack'，其余参数与柱状簇图相同。图2-17所示的层叠柱状图展示了华夏新经济混合、华夏上证50、嘉实新机遇混合、南方消费活力混合和华泰柏瑞这5只基金的资产配置比例，数据来源是和讯网。
该案例见文件2.6_BarChart_3.py，通过设置barmode属性实现柱状图的层叠。通过层叠柱状图可以很清楚地看出不同基金的资产配置情况，如华夏新经济混合、华夏上证50、华泰柏瑞这3只基金有很大的股票投资权重。通过观察同一只基金的资产配置比例，可以对其风险属性有更具体的了解。

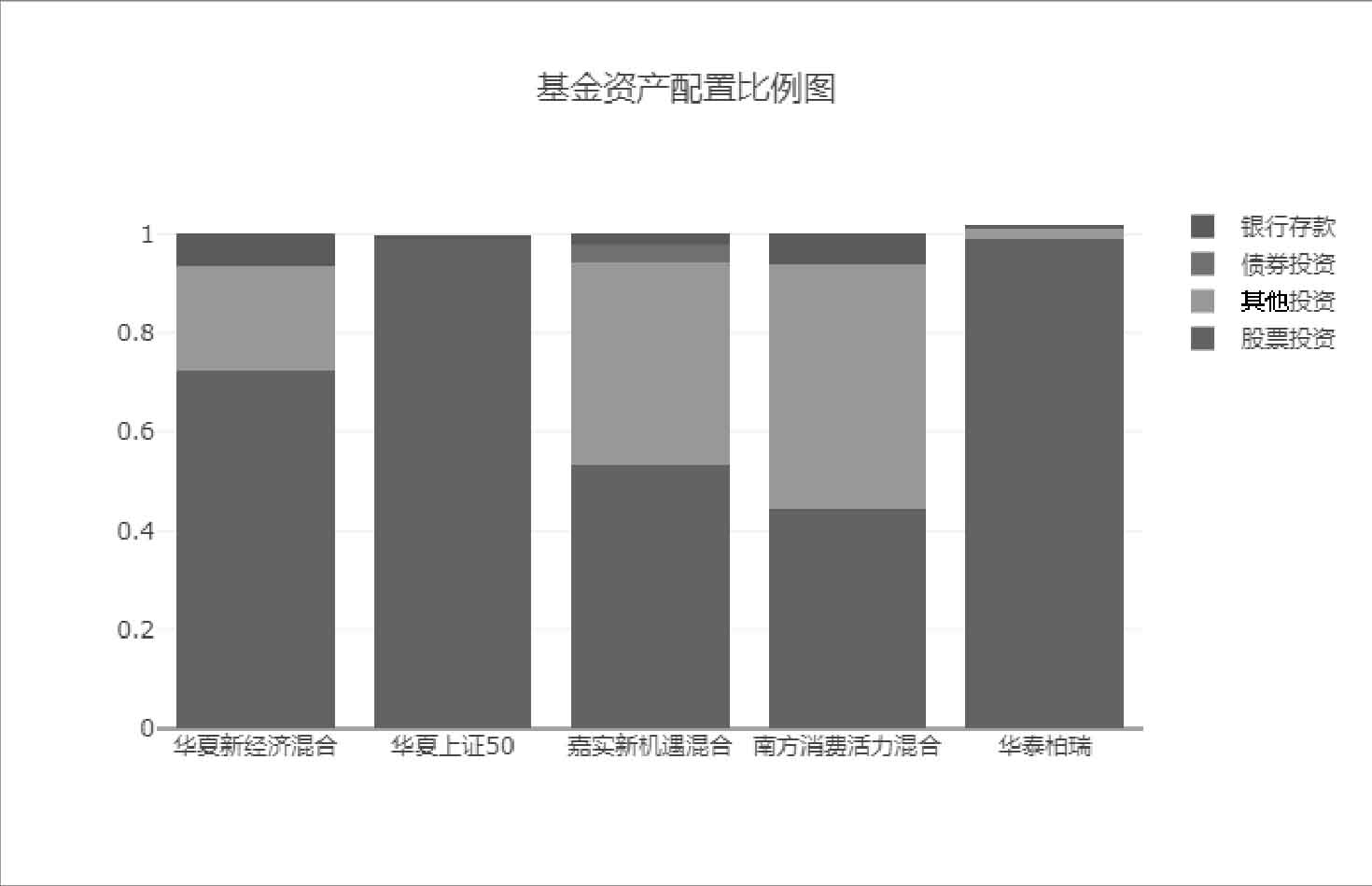

图2-17 基金资产配置比例图

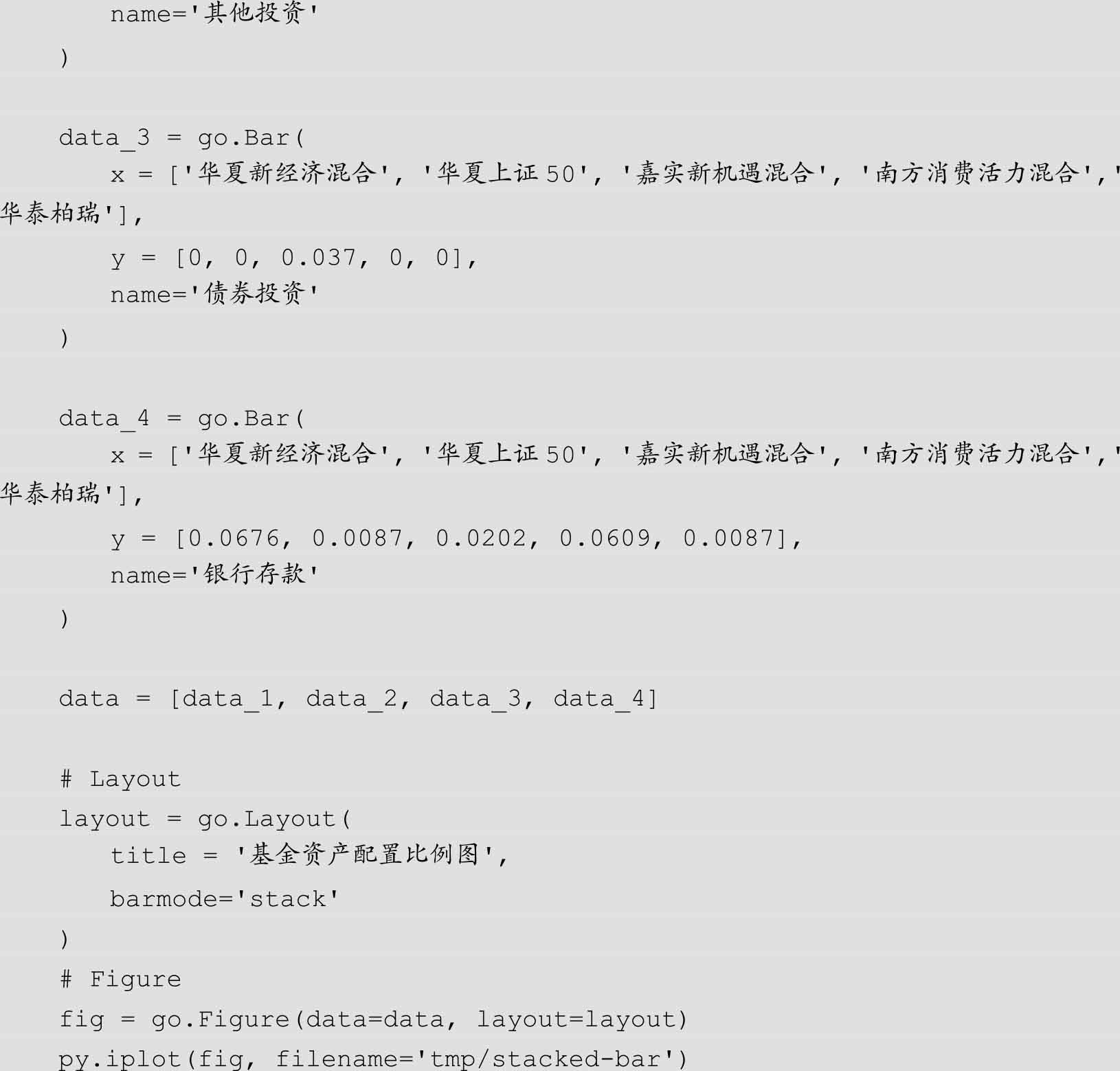

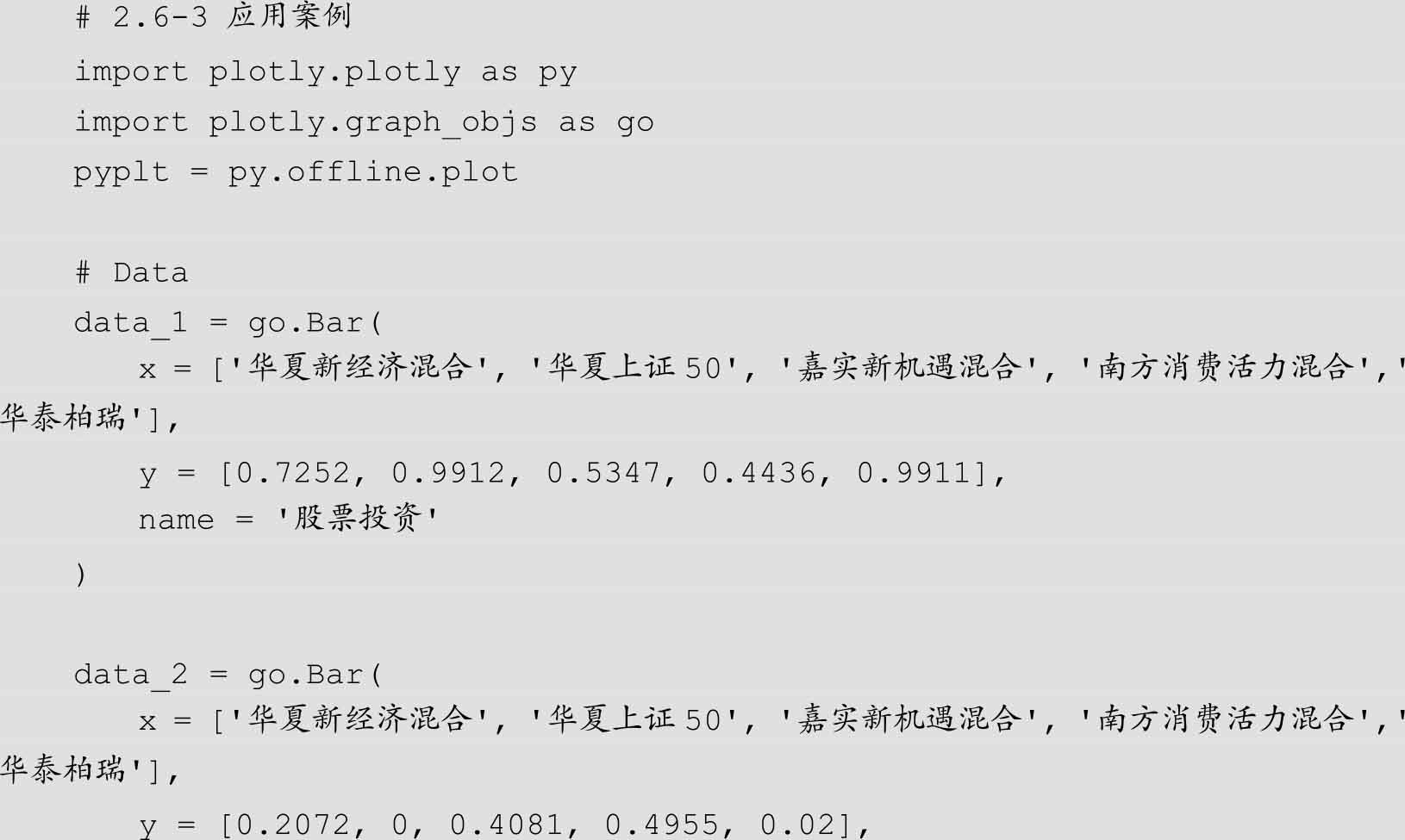

该案例的代码如下。

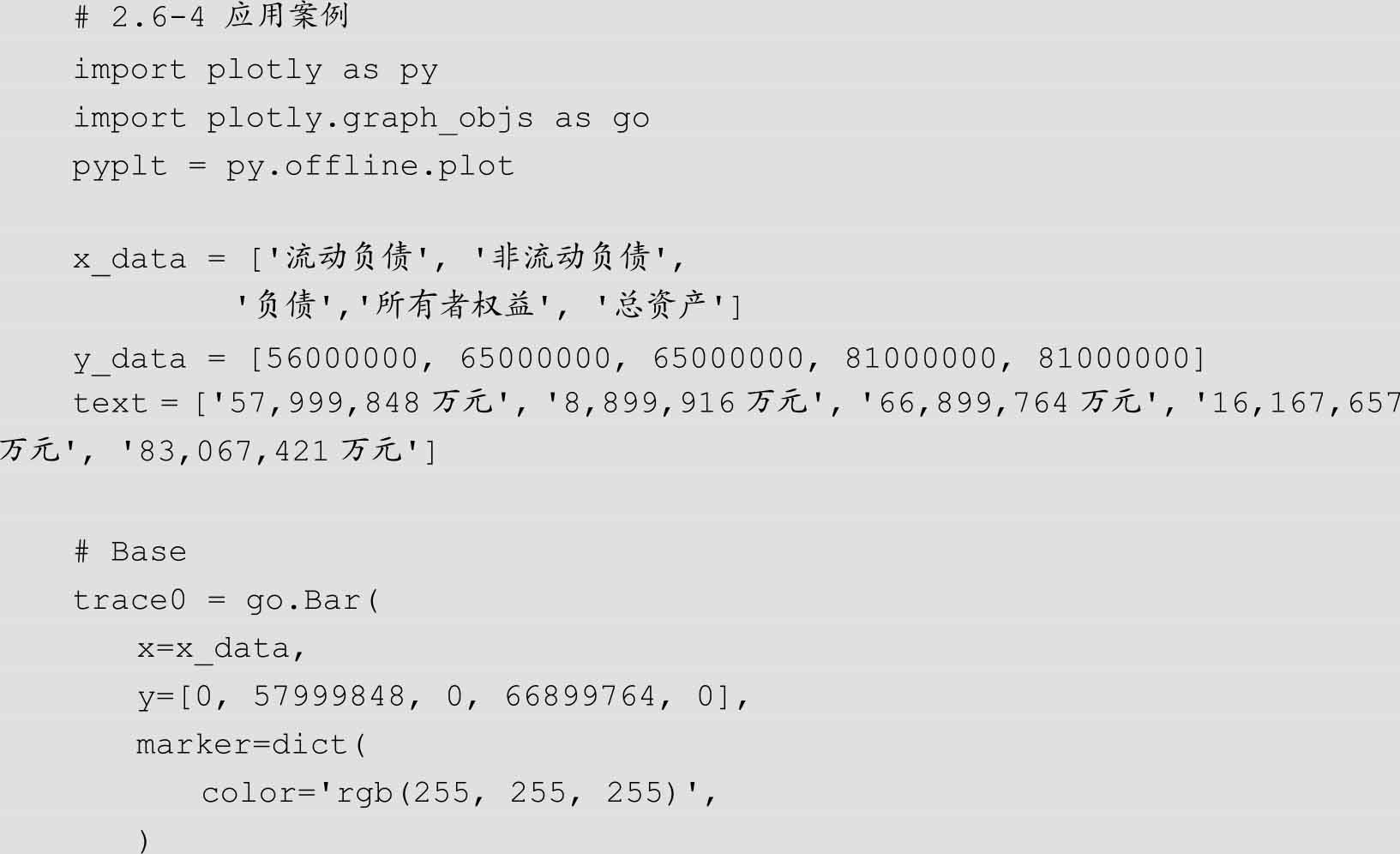

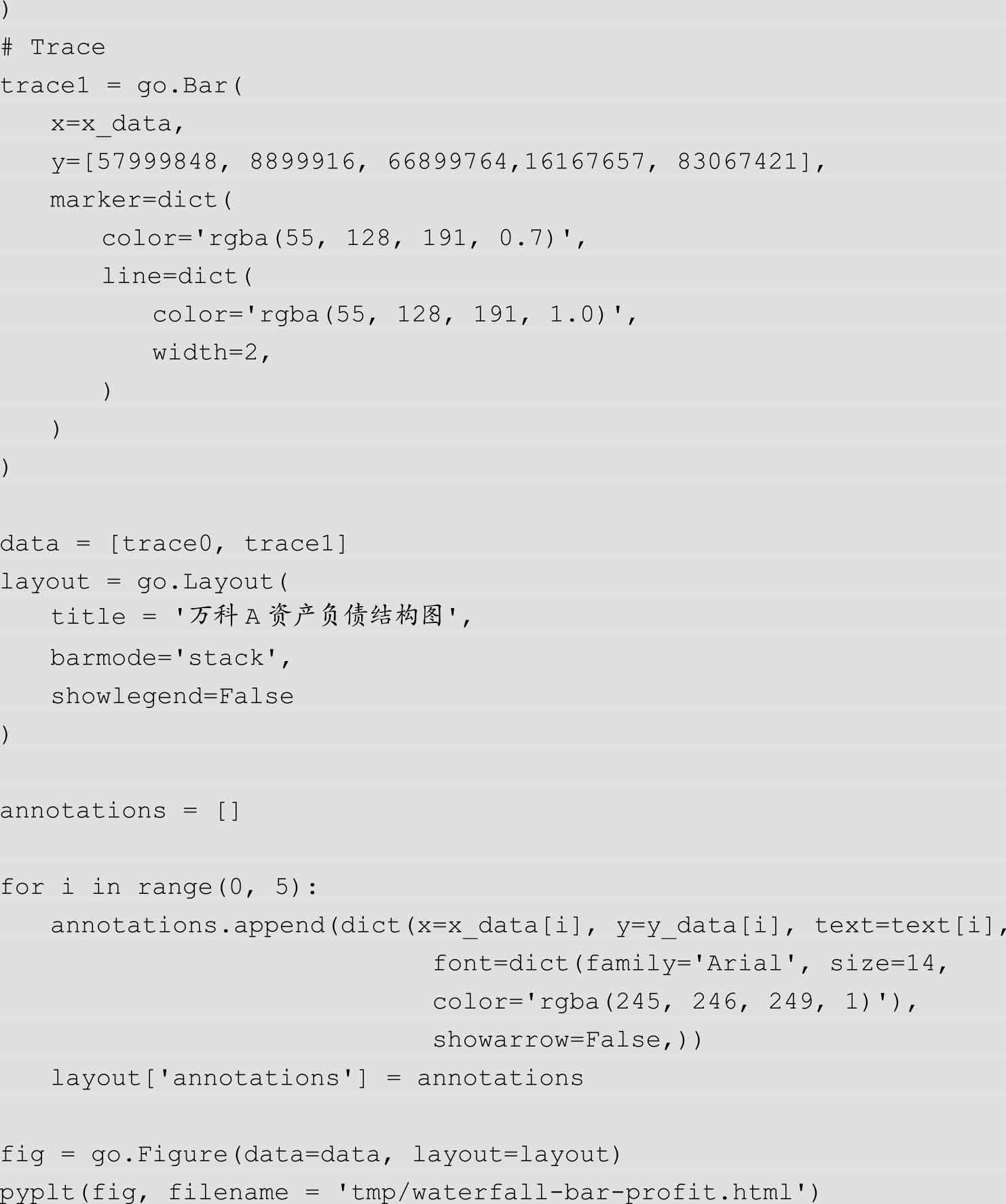

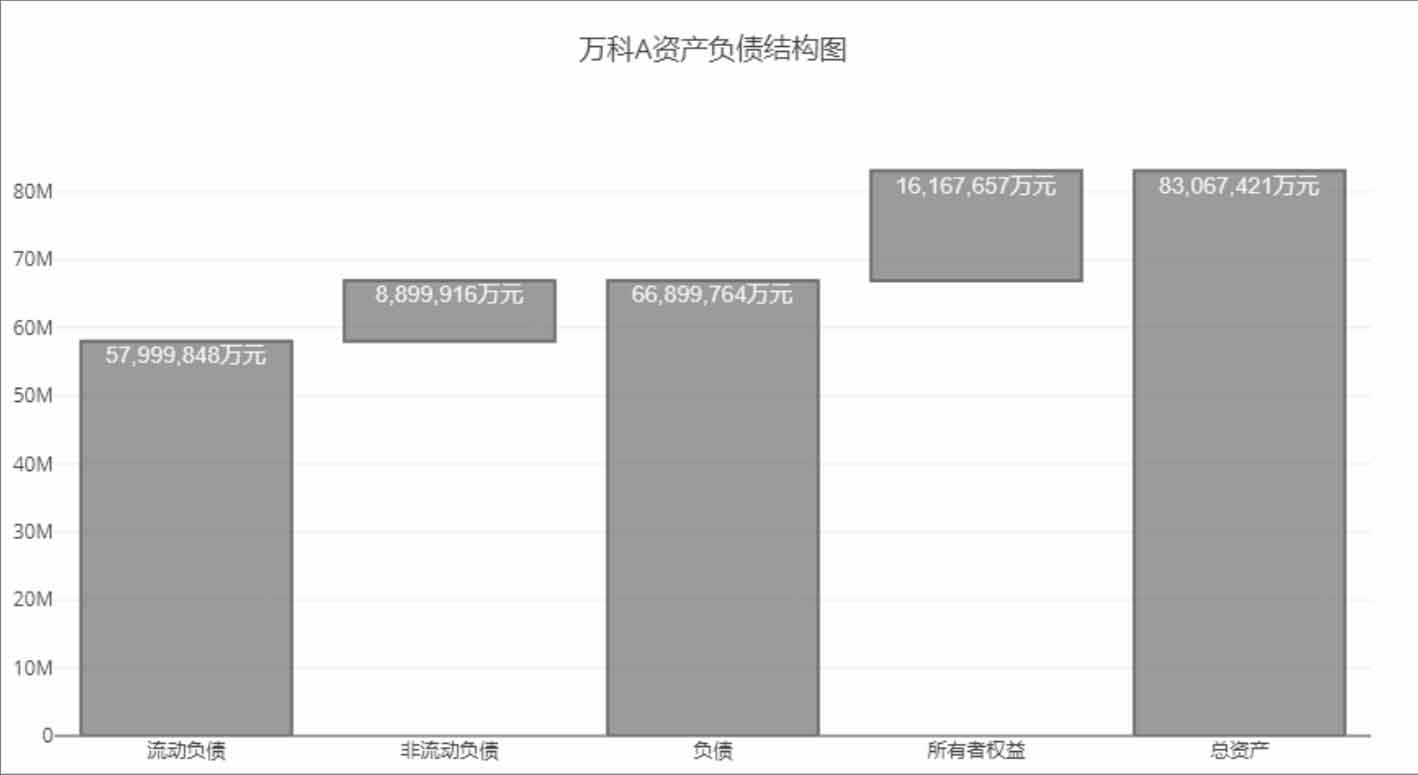

瀑布式柱状图是层叠柱状图的一种衍生，通过选择性地显示层叠部分来实现柱状图的悬浮效果。如图2-18所示的瀑布式柱状图展示了万科A股票在2016年的资产负债结构，其中非流动负债与所有者权益柱状图的悬浮效果通过设置trace0中的 y 值实现，如 y =[0, 57999848, 0, 66899764, 0]，表示第1、3、5根柱状图从0开始显示，第2根柱状图从57999848开始显示，第4根柱状图从66899764开始显示，实现的方式是将trace1所表示的柱形颜色设置为白色，即color='#FFFFFF'，起到选择性显示的效果，见文件2.6_BarChart_4.py。
图2-18 万科A股票资产负债结构
该案例的代码如下。
对柱状图颜色与样式的设置通过下面这个案例来说明。图2-19所示的柱状图展示了有色金属板块AU、AG、SN、PB和CU这5种合约在某一个交易日的最高涨幅与波动率，柱形的宽度表示相对波动率的高低，柱形越宽，波动率越大；高度表示涨幅，红色柱状图突出了涨幅上升的商品期货，绿色柱状图突出了涨幅下跌的商品期货。

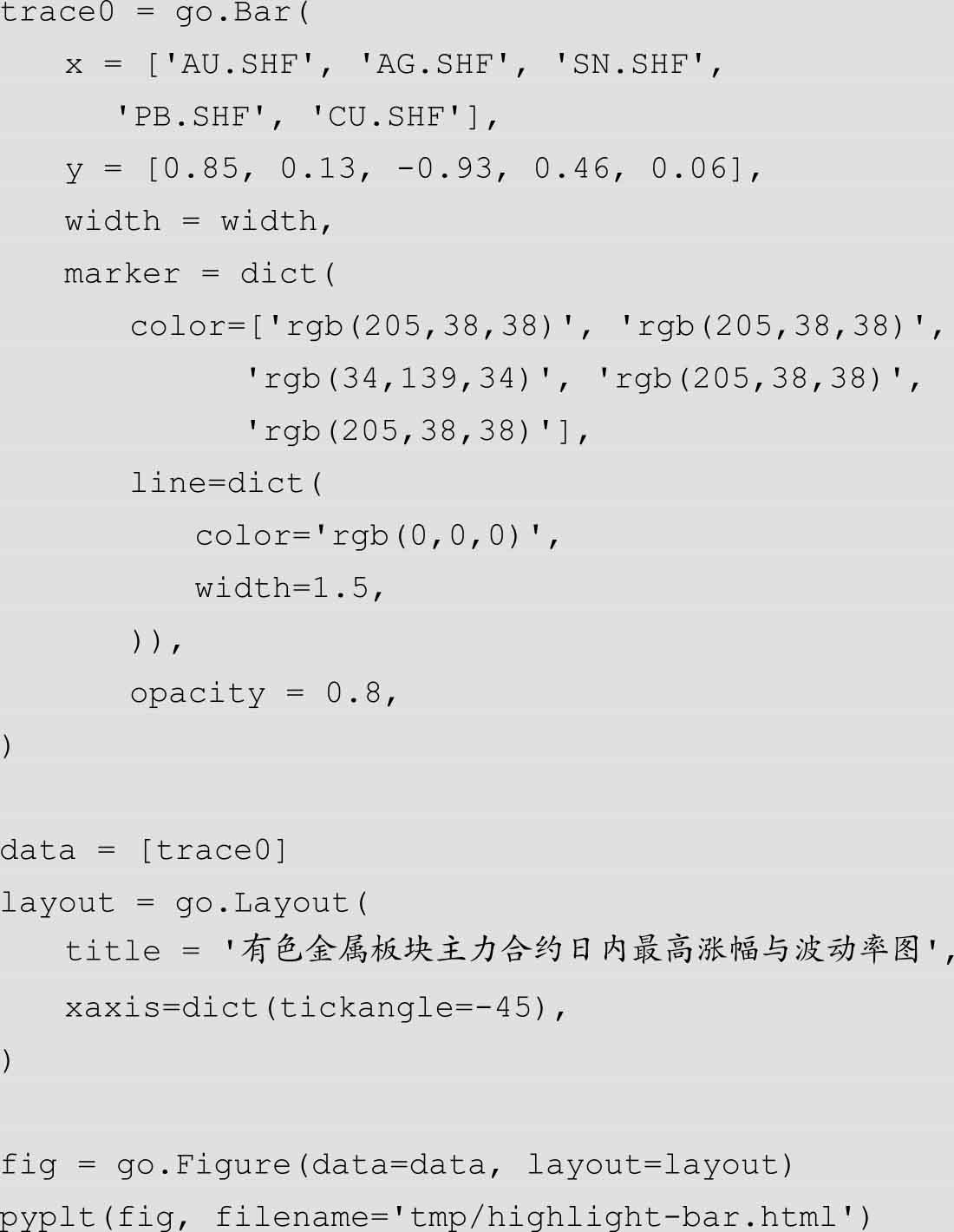

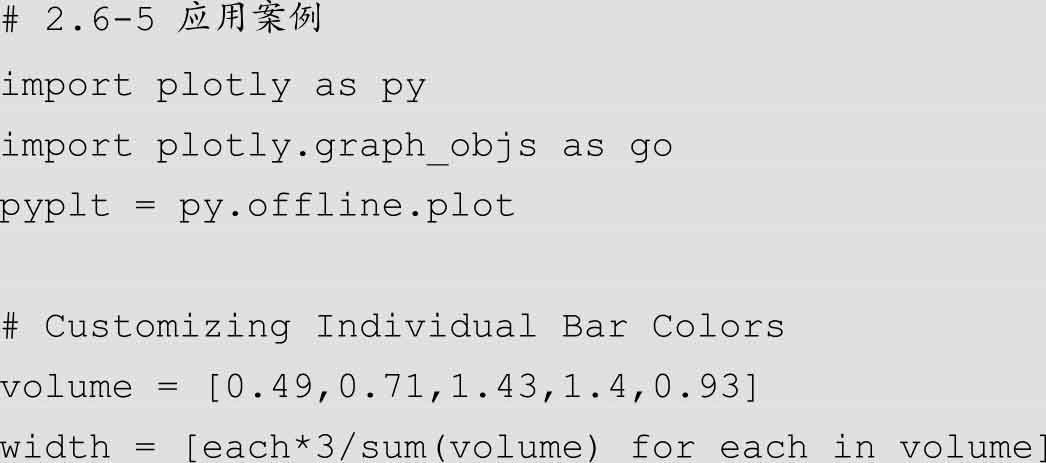

本案例见文件2.6_BarChart_5.py，包括设置柱状图的颜色样式、用line设置柱状图外围的框线、用width设置柱状图的宽度、用opacity设置柱状图颜色的透明度，以及设置Layout中的xaxis令 x 轴的标记旋转-45°。

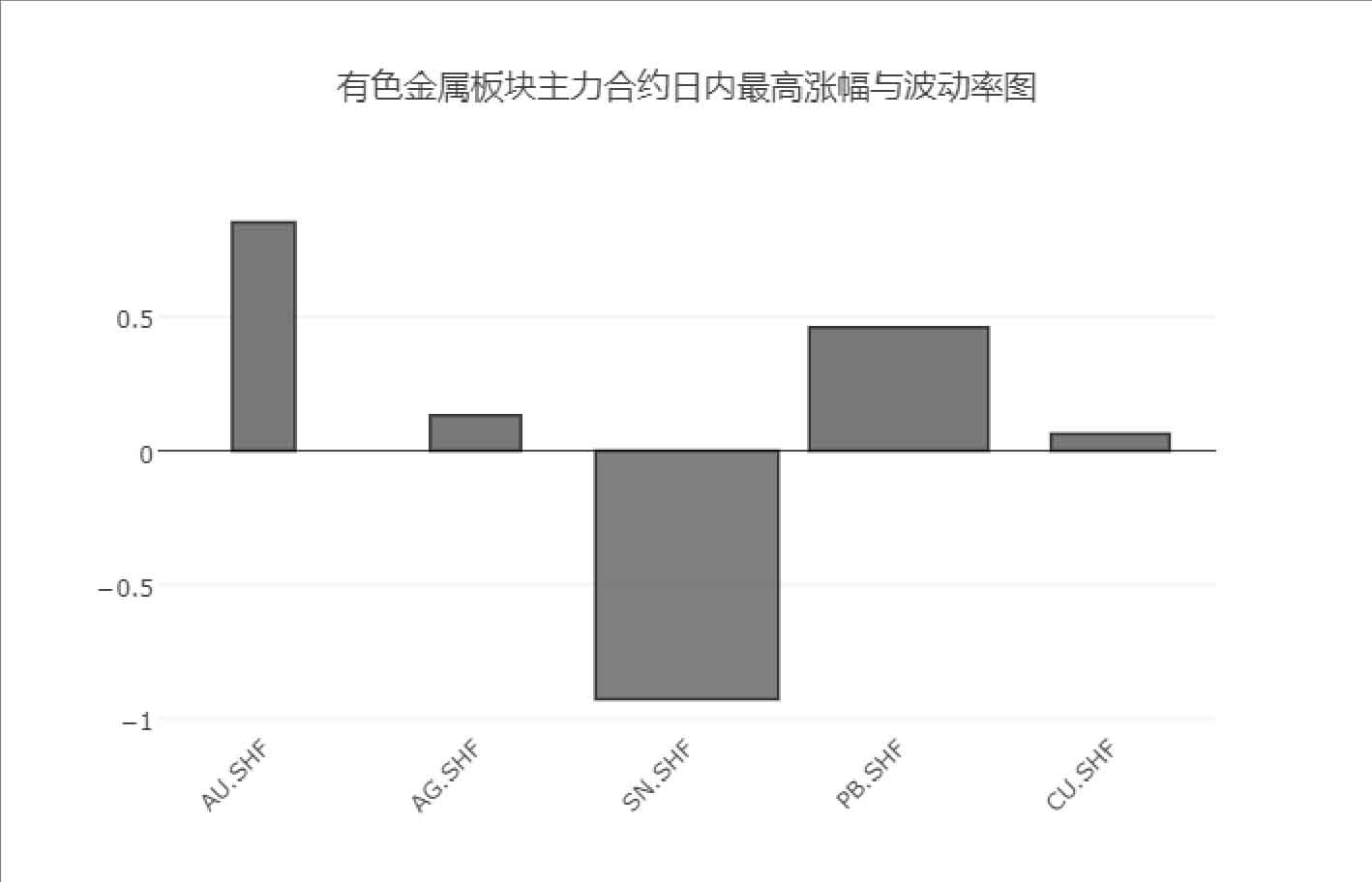

图2-19 有色金属板块主力合约日内最高涨幅与波动率图
本案例的代码如下。

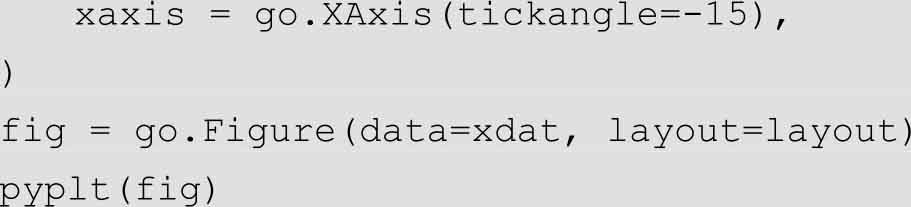

经过对前面案例的学习，读者对柱状图的绘制已经很清楚了，在实际运用时，往往需要从dataframe中获取高频金融数据进行可视化，下面的案例讲解从导入CSV文件到做出成交量柱状图的过程，更加贴近现实中的应用，运行结果如图2-20所示，见文件2.6_BarChart_6.py。

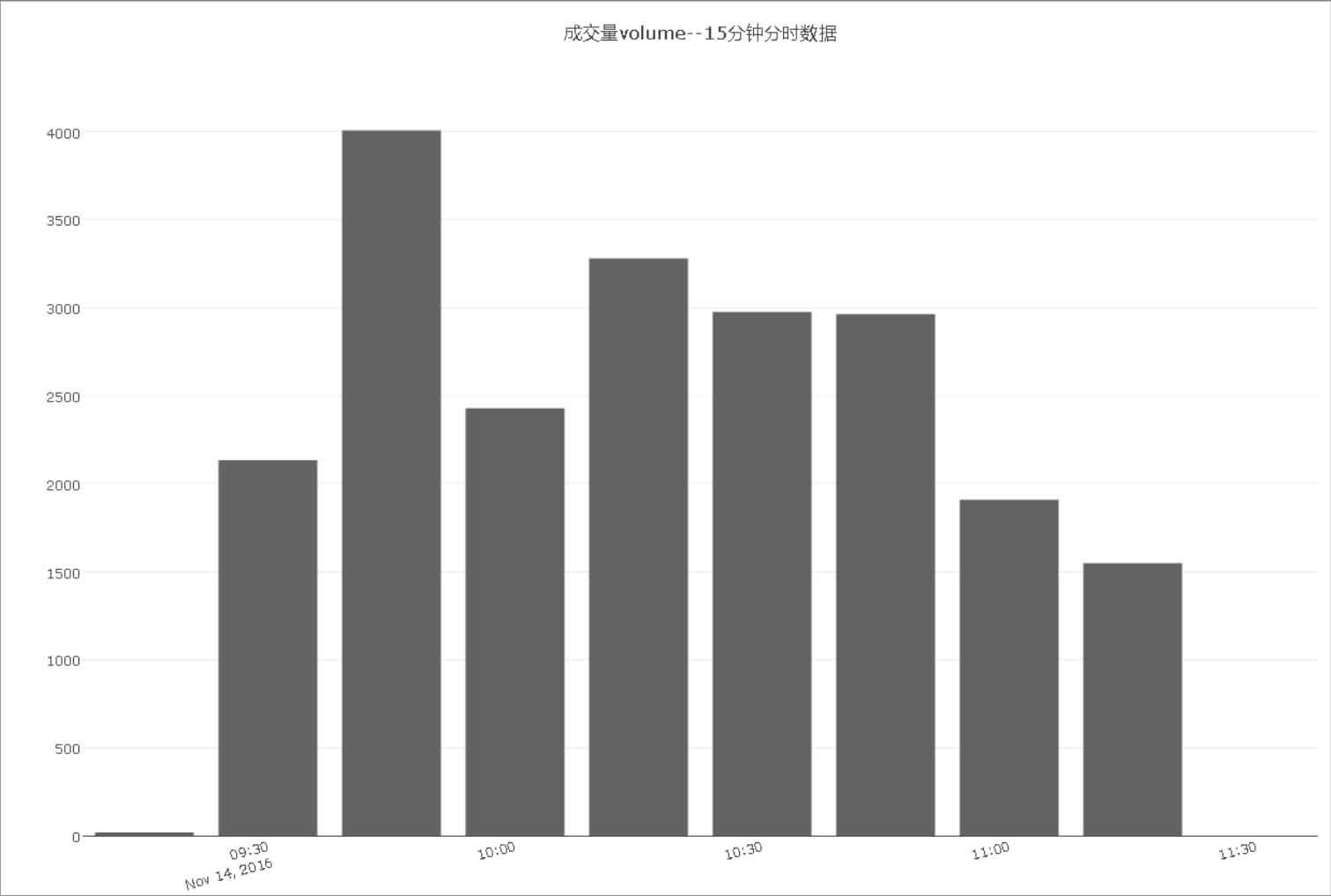

图2-20 成交量柱状图

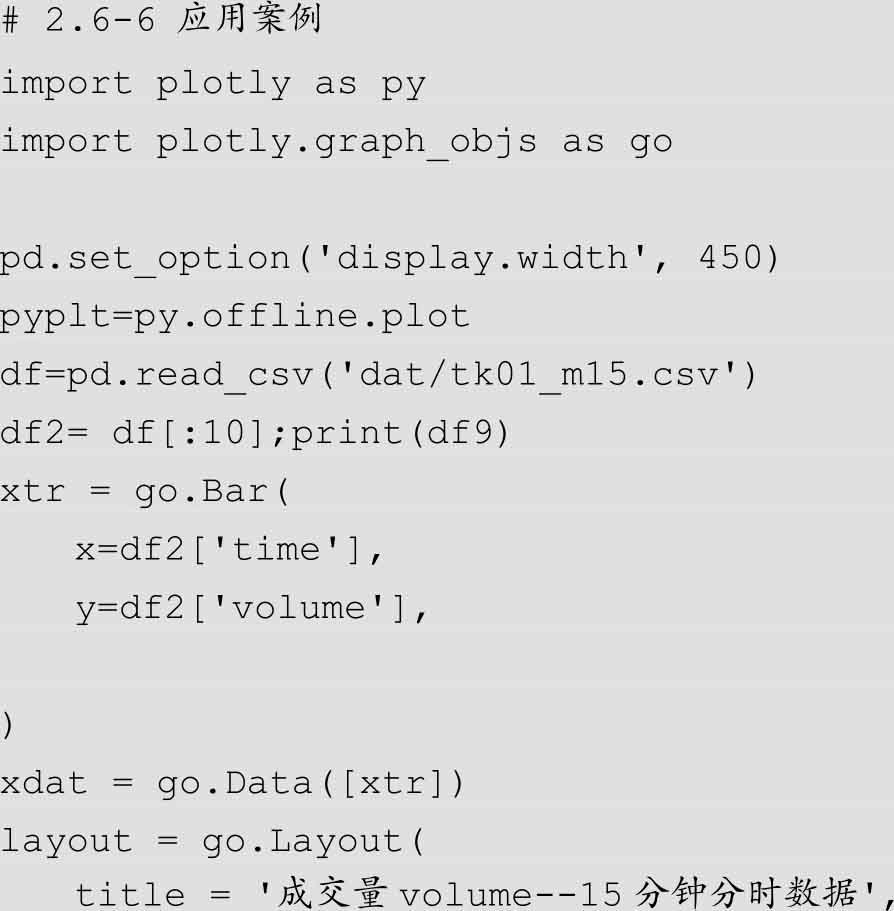

本案例的代码如下。
本小节对绘制柱状图所需 Bar函数的常用参数进行详细讲解，包括设置柱状图所需的数据和属性，常用参数如下。
● base：柱状图的起始参数。
● dx、dy： x 、 y 坐标轴的步进值，默认值是1。
● error_x、error_y： x 、 y 出错信息。
● hoverinfo：当用户与图形互动时，鼠标指针显示的参数，包括 x 、 y 、 z 坐标数据，以及text（文字信息）和name（图形名称）数据等参数的组合，使用+、all、none和skip（忽略）作为组合连接符号，默认是all（全部显示）。
● insidetextfont：内置文本的字体格式参数。
● legendgroup：图标参数，默认是空字符串。
● marker：数据节点参数，包括大小、颜色、格式等。
● name：名称参数。
● offset：坐标位移参数。
● opacity：透明度参数，范围是0～1。
● orientation：图形显示方向参数，包括v（垂直模式）和h（水平模式）。
● outsidetextfont：外置文本的字体参数。
● rsrc、xsrc、ysrc、textsrc、textpositionsrc、offsetsrc、basesrc、widthsrc：字符串源数组列表，作为Plotly网格标识符，用于设置一些特殊图表所需的r参数、x参数、y参数、text（文本）参数、textposition（文本位置）参数、offset（位移）参数、base（起点）参数、width（宽度）参数。
● r、t：仅用于极坐标图，r用于设置径向坐标（半径），t用于设置角坐标。
● showlegend：布尔变量，用于切换图标显示。
● stream：数据流，用于实时同步数据图表。
● textfont：文本字体参数，包括字体名称、颜色、大小等。
● textposition：“文本”元素的位置参数，包括top left（左上）、top center（中上）、top right（右上）、middle left（左中）、middle center（中心）、middle right（右中）、bottom left（左下）、bottom center（中下）、bottom right（右下）模式。默认是middle center（中心）模式。
● text：文本数据，设置与每个“（x,y）对”关联的文本元素，数组列表格式，默认是空字符串。
● type：数据显示模式参数，包括constant（常数）、percent（百分比）、sqrt（平方根）和array（数组）。
● visible：布尔变量，切换图形显示开关。
● width：柱状图的条形宽度。
● x0、y0：坐标轴起点坐标。
● xaxis、yaxis： x 、 y 坐标参数。
● xcalendar、ycalendar：坐标时间参数格式，默认是公历（gregorian）。
● x、y： x、y 轴的坐标数据。
