6.2　项目设计及分析

已安装好Windows Server 2012 R2，并且Hyper-V服务器正确配置。利用“Hyper-V管理器”已建立2台虚拟机。

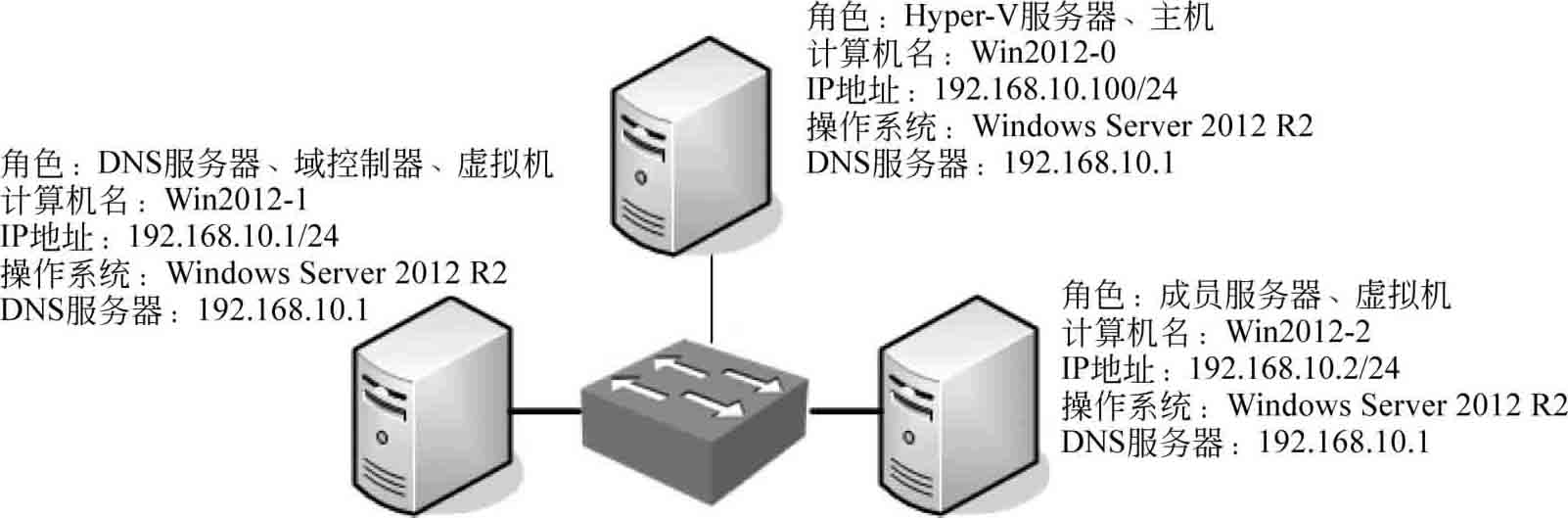

本项目的参数配置及网络拓扑图如图6-1所示。

在Win2012-2启动前，对其进行虚拟机设置，添加4块SCSI硬盘，每块硬盘容量为127GB。操作步骤如下。

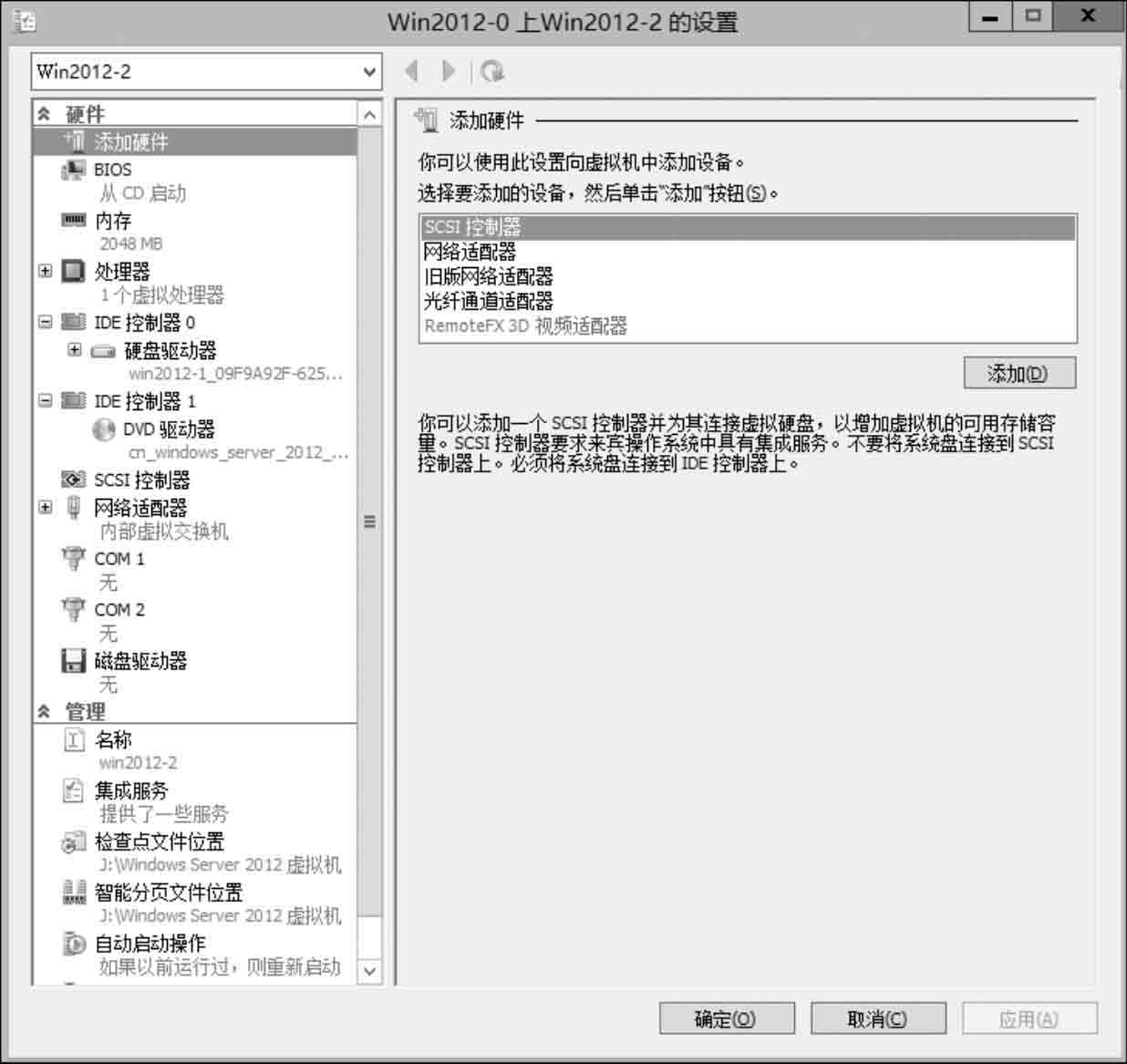

STEP 1 打开“Hyper-V服务管理器”，右击“Win2012-2”虚拟机，单击“设置”按钮，出现如图6-2所示的对话框。选择“硬件”→“添加硬件”选项，在右侧的允许添加的硬件列表中选中“SCSI控制器”。

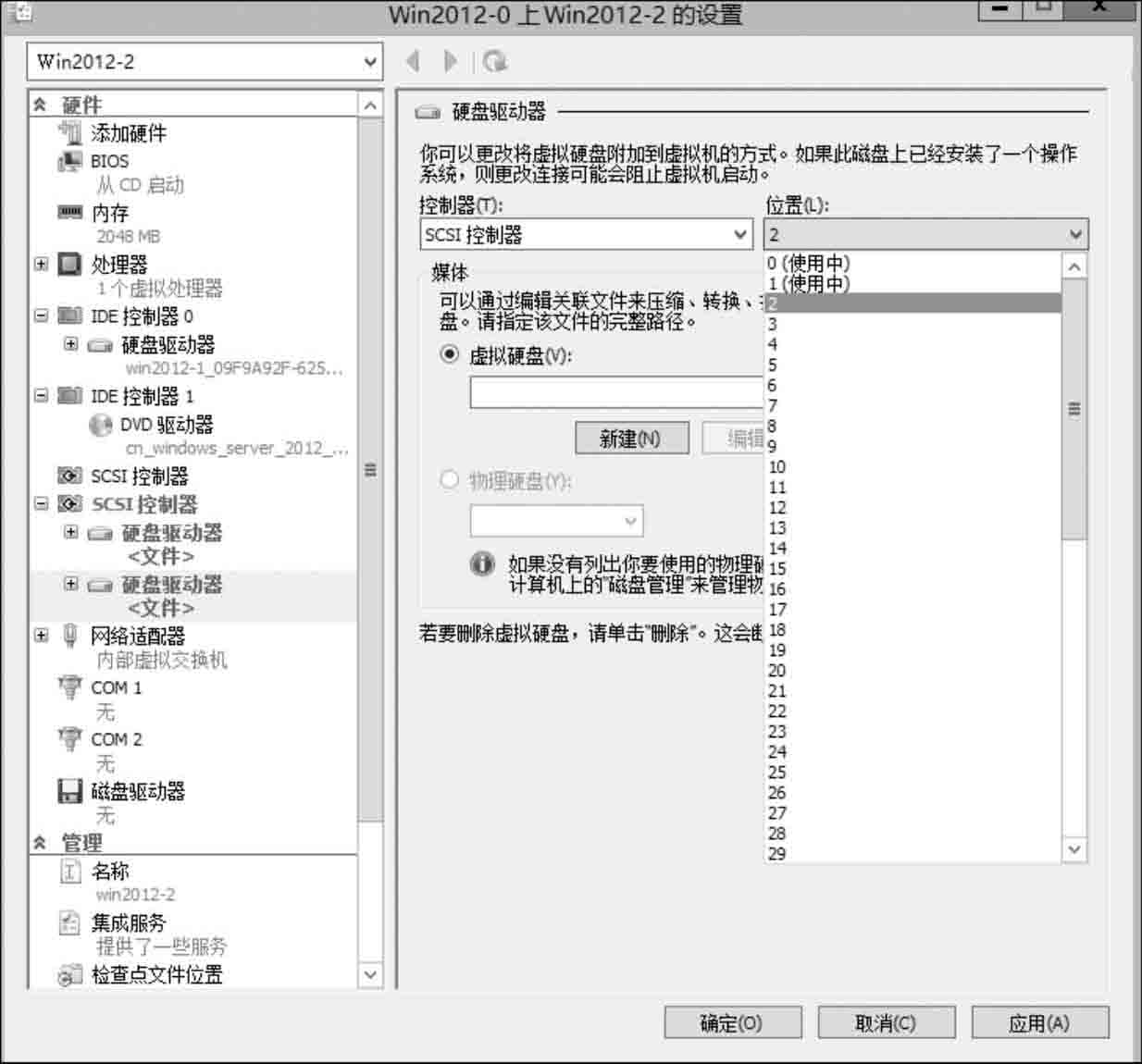

STEP 2 单击“添加”按钮，选择“硬盘驱动器”选项，再次单击“添加”按钮，出现如图6-3所示的设置对话框。

STEP 3 在“位置”处选择一个没使用的位置。本例要增加4块硬盘，先选取2，单击“新建”按钮，创建一个虚拟硬盘vhd1.vhdx。然后单击对话框右下角的“应用”按钮，将vhd1.vhdx硬盘挂载到SCSI 2上。

STEP 4 同理添加另外3块SCSI硬盘（一定要从“添加硬件”重新开始）。

• 在图6-2中单击“添加硬件”选项，依次添加“SCSI控制器”→“硬盘驱动器”，挂载第二块SCSI硬盘到一空闲位置。
• 在图6-2中单击“添加硬件”选项，依次添加“SCSI控制器”→“硬盘驱动器”，挂载第三块SCSI硬盘到一空闲位置。
• 在图6-2中单击“添加硬件”选项，依次添加“SCSI控制器”→“硬盘驱动器”，挂载第四块SCSI硬盘到一空闲位置。
