4.3　项目实施

4.3.1　链接克隆虚拟机

STEP 1 打开VMWare Workstation软件，右击“Win2012母盘”，在弹出的快捷菜单中依次选择“管理”→“克隆”命令，如图4-10所示。

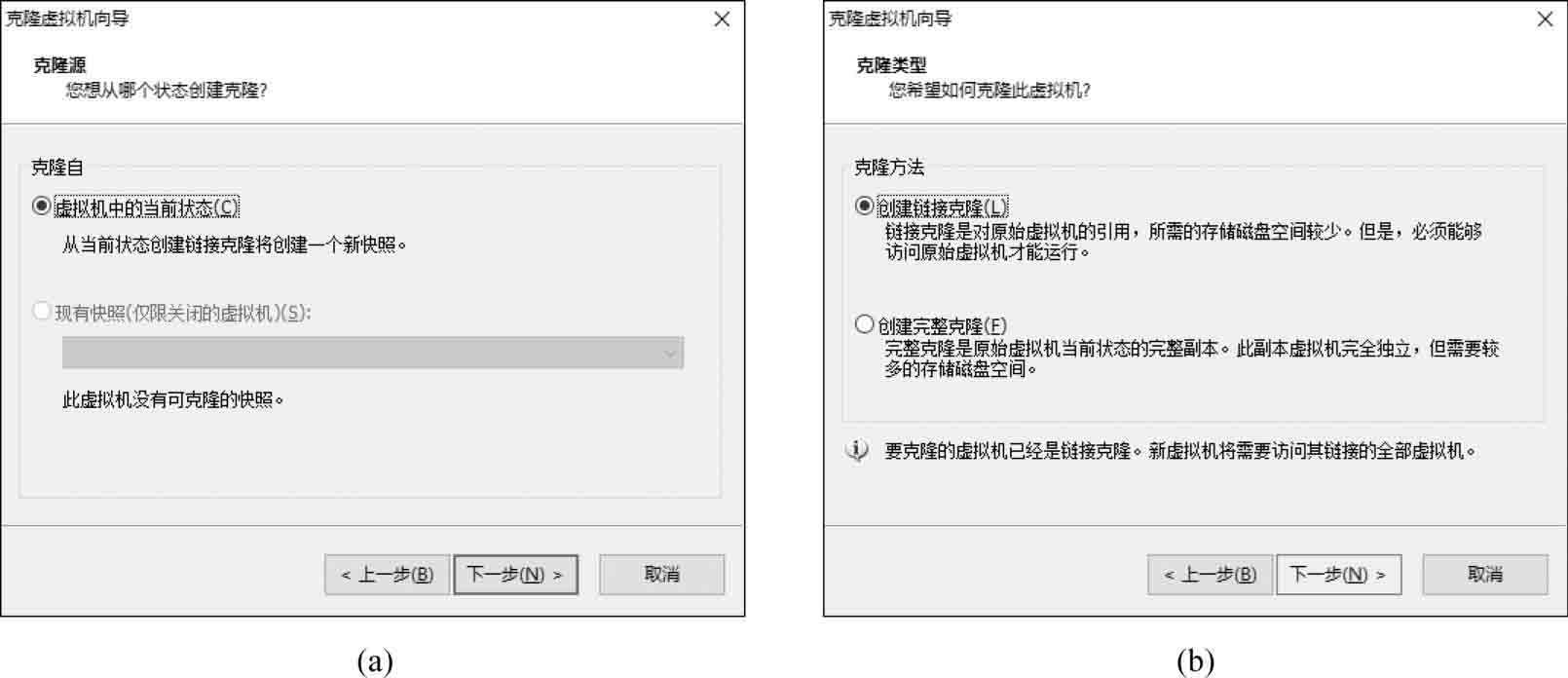

STEP 2 在弹出的“克隆虚拟机向导”中单击“下一步”按钮，在“克隆自”中选择“虚拟机中的当前状态”，如图4-11（a）所示。

STEP 3 在“克隆方法”选项区中选择“创建链接克隆”，如图4-11（b）所示。

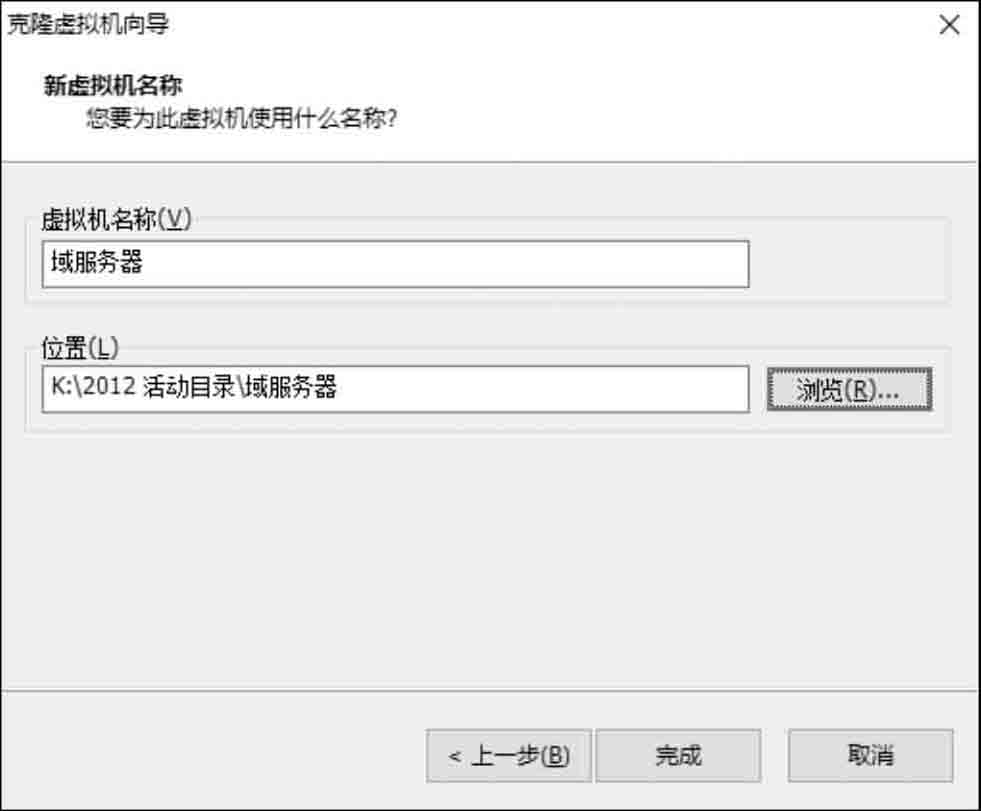

STEP 4 输入“虚拟机名称”并选择“位置”，如图4-12所示。

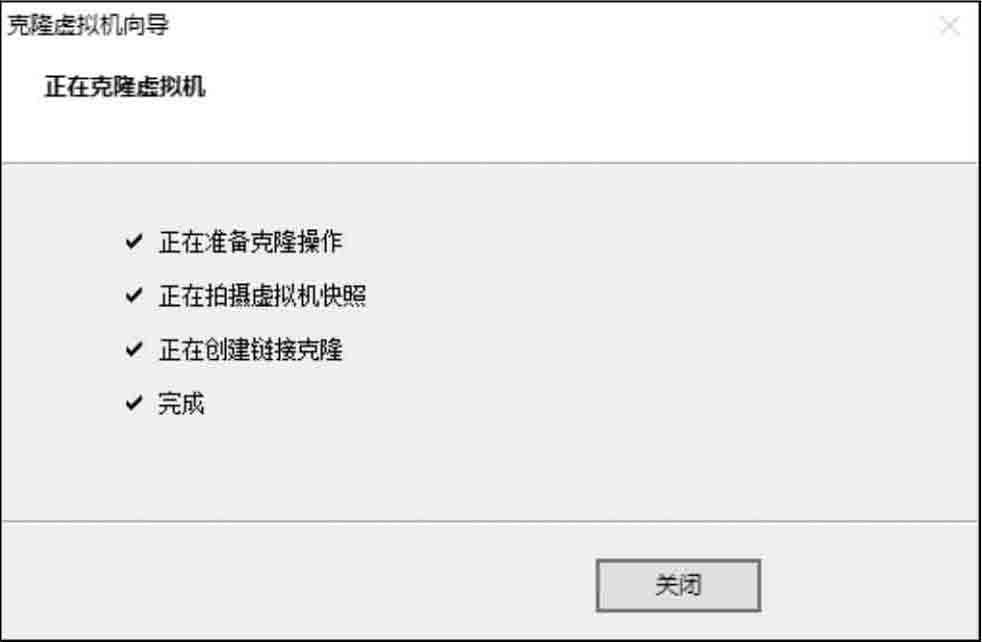

STEP 5 单击“完成”按钮，完成链接虚拟机的创建，如图4-13所示。

STEP 6 使用同样的方式，用“Win2012母盘”链接克隆出“网关服务器”虚拟机。

STEP 7 使用同样的方式，用“Win10母盘”链接克隆出“客户机”虚拟机。

4.3.2　修改系统SID和配置网络适配器

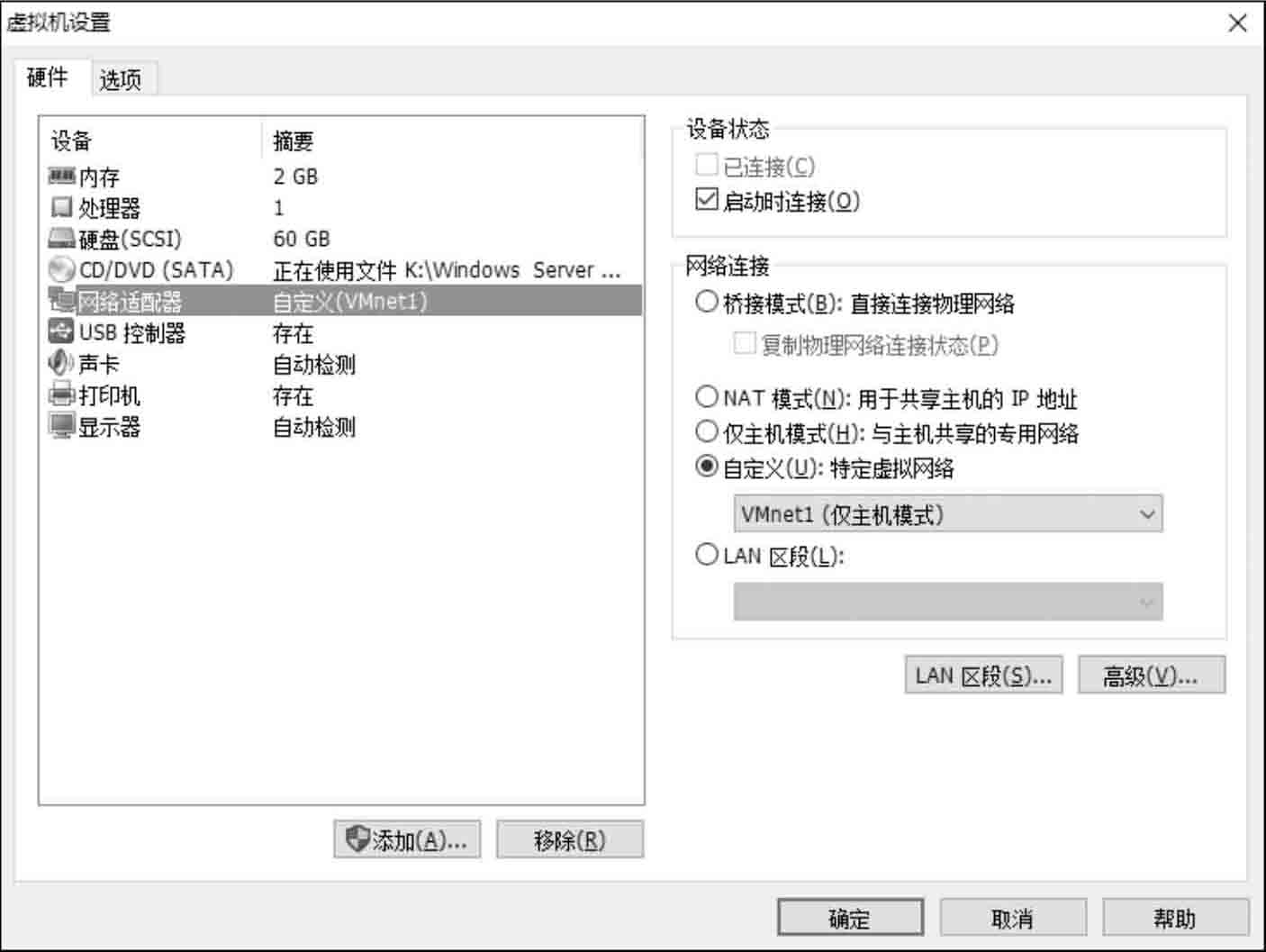

STEP 1 右击“VMWare Workstation”中的“域服务器”虚拟机，在弹出的快捷菜单中选择“设置”命令，在弹出的对话框中选择“网络适配器”并将“网络连接”改成VMnet1，如图4-14所示。

STEP 2 启动“域服务器”虚拟机。

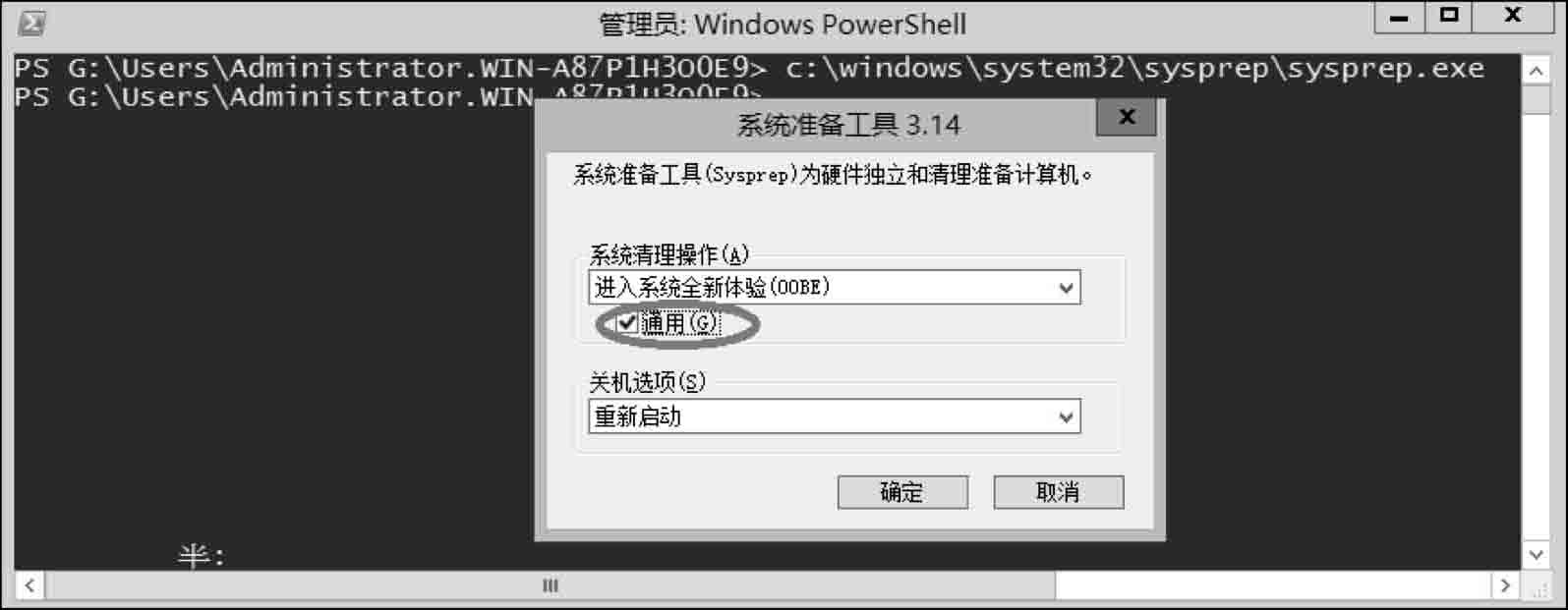

STEP 3 在启动后的虚拟机的命令窗口或PowerShell窗口输入命令“C:\windows\system32\sysprep\sysprep.exe”。在弹出的“系统准备工具3.14”中选中“通用”复选框，重新生成SID，如图4-15所示。

STEP 4 系统重新启动完成之后，右击任务栏中的“开始”图标，在弹出的快捷菜单中选择“网络连接”命令，在弹出的“网络连接”对话框中选择Ethernet0网卡，并设置其IP地址为192.168.10.1，子网掩码为255.255.255.0，默认网关为192.168.10.254。

STEP 5 使用同样的方式，在“网关服务器”虚拟机中再添加一块网卡，第一块网卡的“网络连接”改成VMnet1；第二块网卡的“网络连接”改成VMnet2。

STEP 6 将“网关服务器”虚拟机开机并重新生成SID。

STEP 7 配置“网关服务器”虚拟机Ethernet0网卡IP地址为192.168.10.254，子网掩码255.255.255.0，默认网关为空；Ethernet1网卡IP地址为192.168.20.254，子网掩码为255.255.255.0，默认网关为空。

STEP 8 使用同样的方式，将“客户机”网卡的“网络连接”改成VMnet2。

STEP 9 将“客户机”虚拟机开机并重新生成SID。

STEP 10 配置Ethernet0网卡，设置其IP地址为192.168.20.1，子网掩码为255.255.255.0，默认网关为192.168.20.254。

4.3.3　启用LAN路由

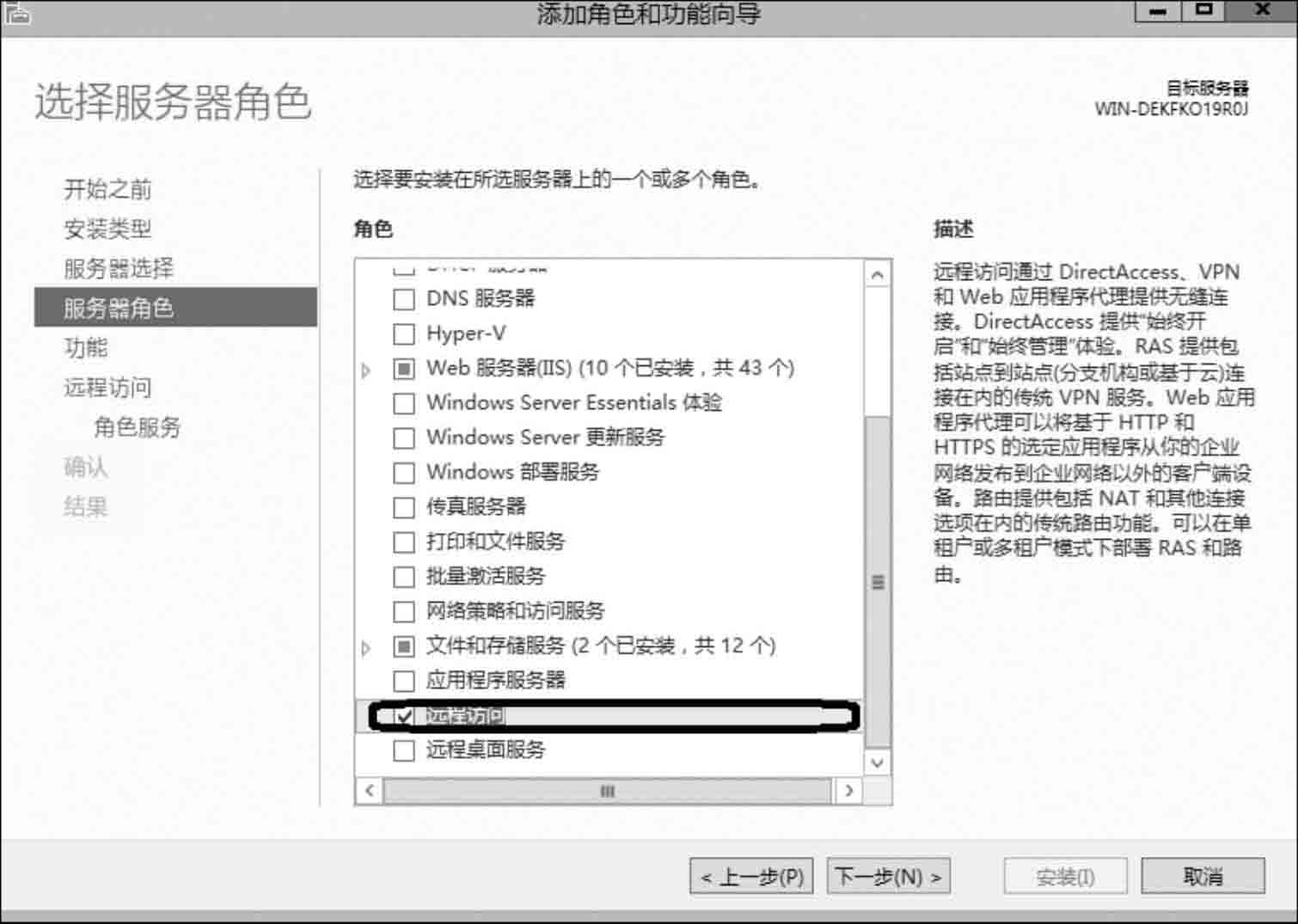

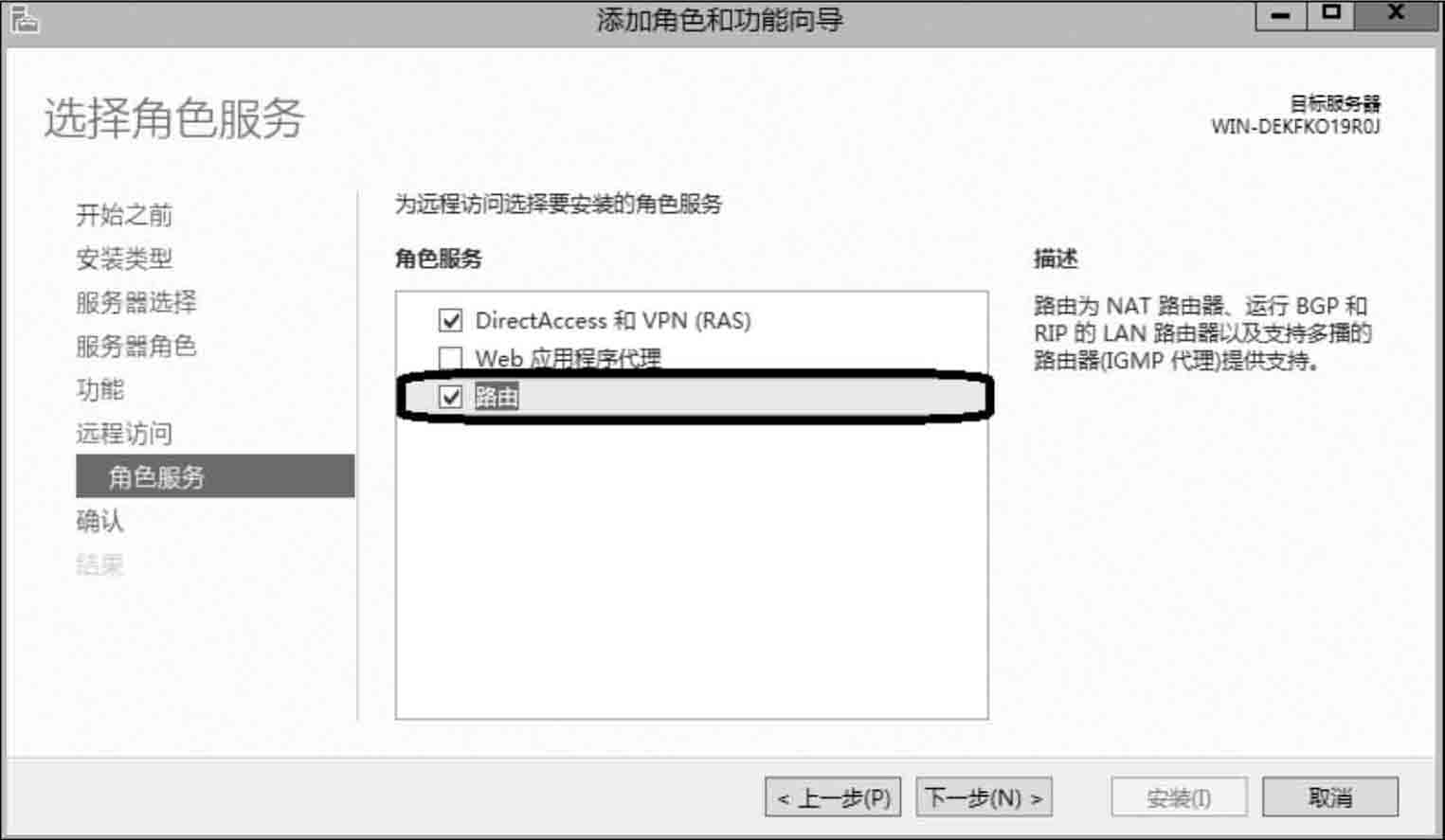

STEP 1 在“网关服务器”的“服务器管理器”主窗口下，单击“添加角色和功能”选项，在“选择服务器角色”中选中“远程访问”复选框，在“选择角色服务”中选中“路由”复选框并添加其所需要的功能，如图4-16和图4-17所示。

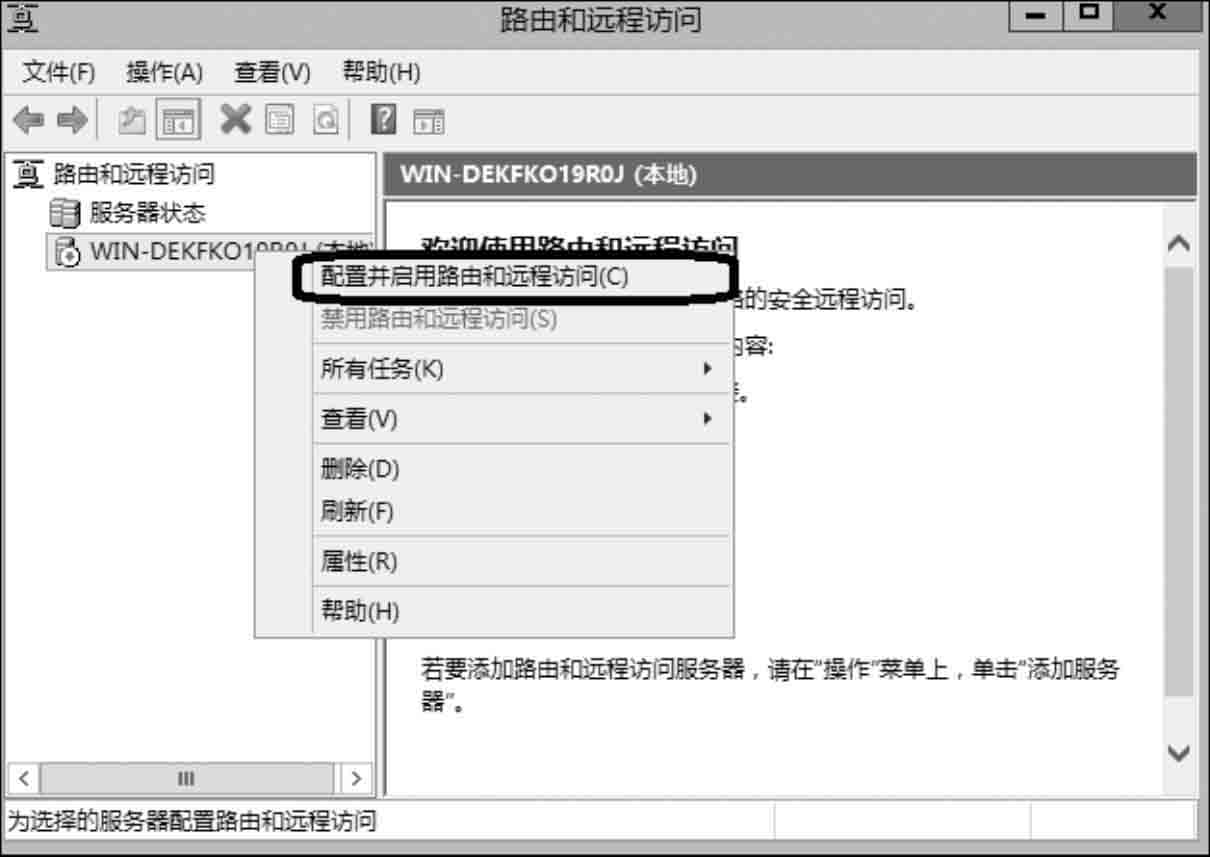

STEP 2 在“服务器管理器”主窗口下单击“工具”，选择“路由和远程访问”，在弹出的“路由和远程访问”界面中右击并在弹出的快捷菜单中选择“配置并启用路由和远程访问”命令，如图4-18所示。

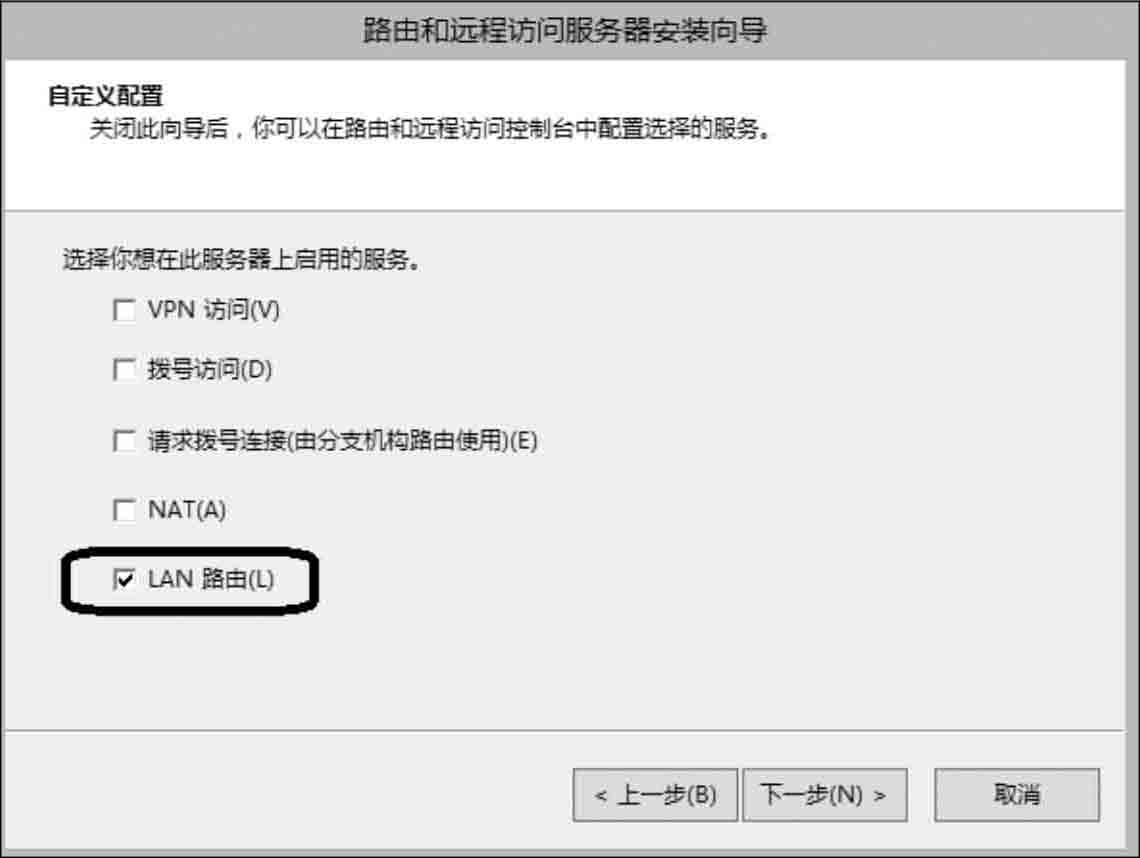

STEP 3 在弹出的“路由和远程访问服务器安装向导”对话框中选择“自定义配置”并选中“LAN路由”复选框并启动服务，如图4-19所示。

4.3.4　测试客户机和域服务器的连通性

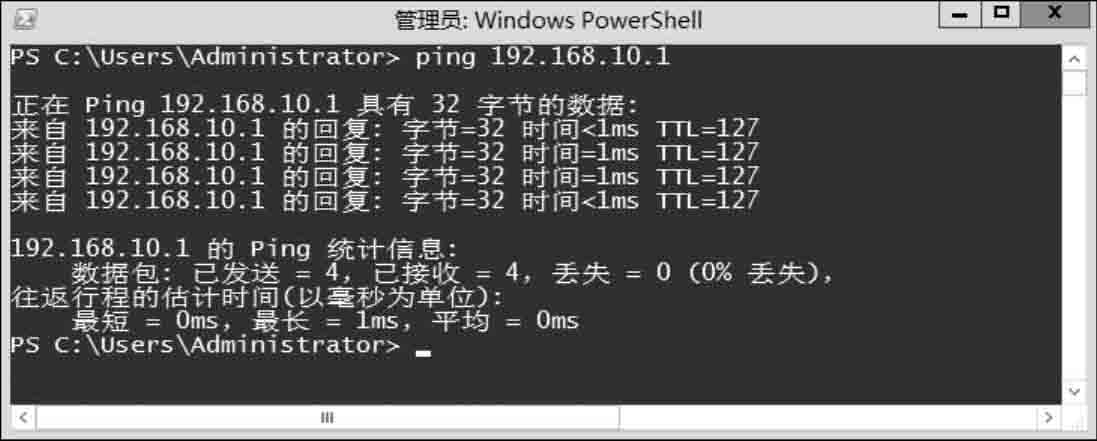

STEP 1 在“客户机”中打开“命令提示符”并输入“ping 192.168.10.1”，测试能否和“域服务器”通信，测试结果显示，“客户机”是能够和“域服务器”进行通信的，如图4-20所示。

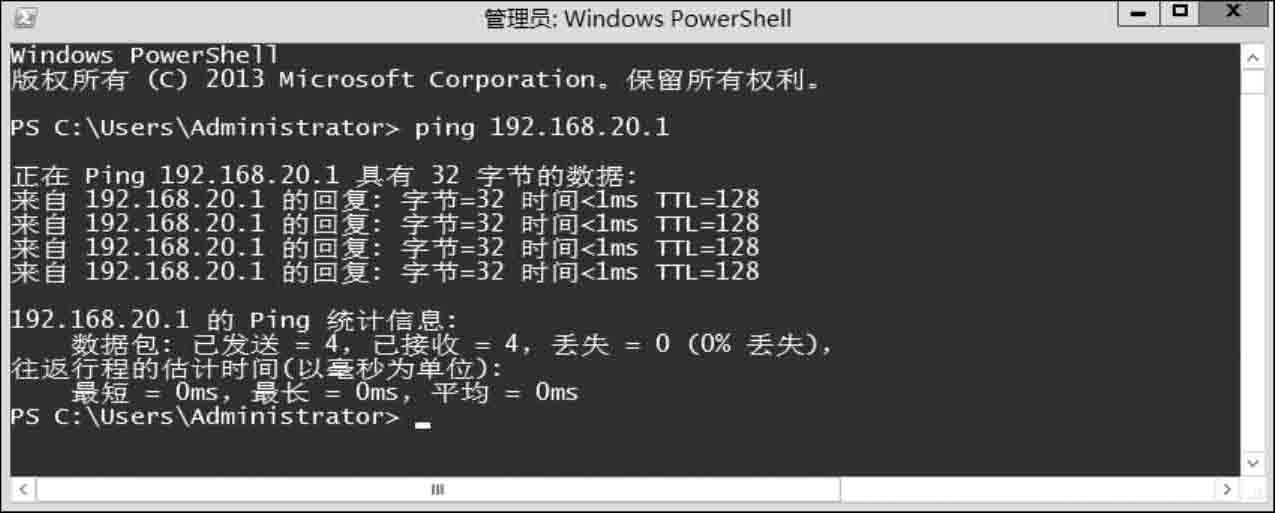

STEP 2 在“域服务器”中打开“命令提示符”并输入“ping 192.168.20.1”，测试能否和“客户机”通信，测试结果显示，“域服务器”是能够和“客户机”进行通信的，如图4-21所示。
