第三章

西装款式及纸样系列设计实务

虽然上一章已经详细阐述了款式系列设计和纸样系列设计的方法，但这只是普遍规律的理论分析。不同的服装类型存在差异，具有各自的特殊性，因此需要在尊重方法的前提下特殊对待。接下来的章节选择几个最具典型性和代表性的服装类型进行细致的剖析，其余的系列设计会在本书的下篇训练手册中有更加系统的介绍。

一、西装款式系列设计

1.西装TPO的基本信息

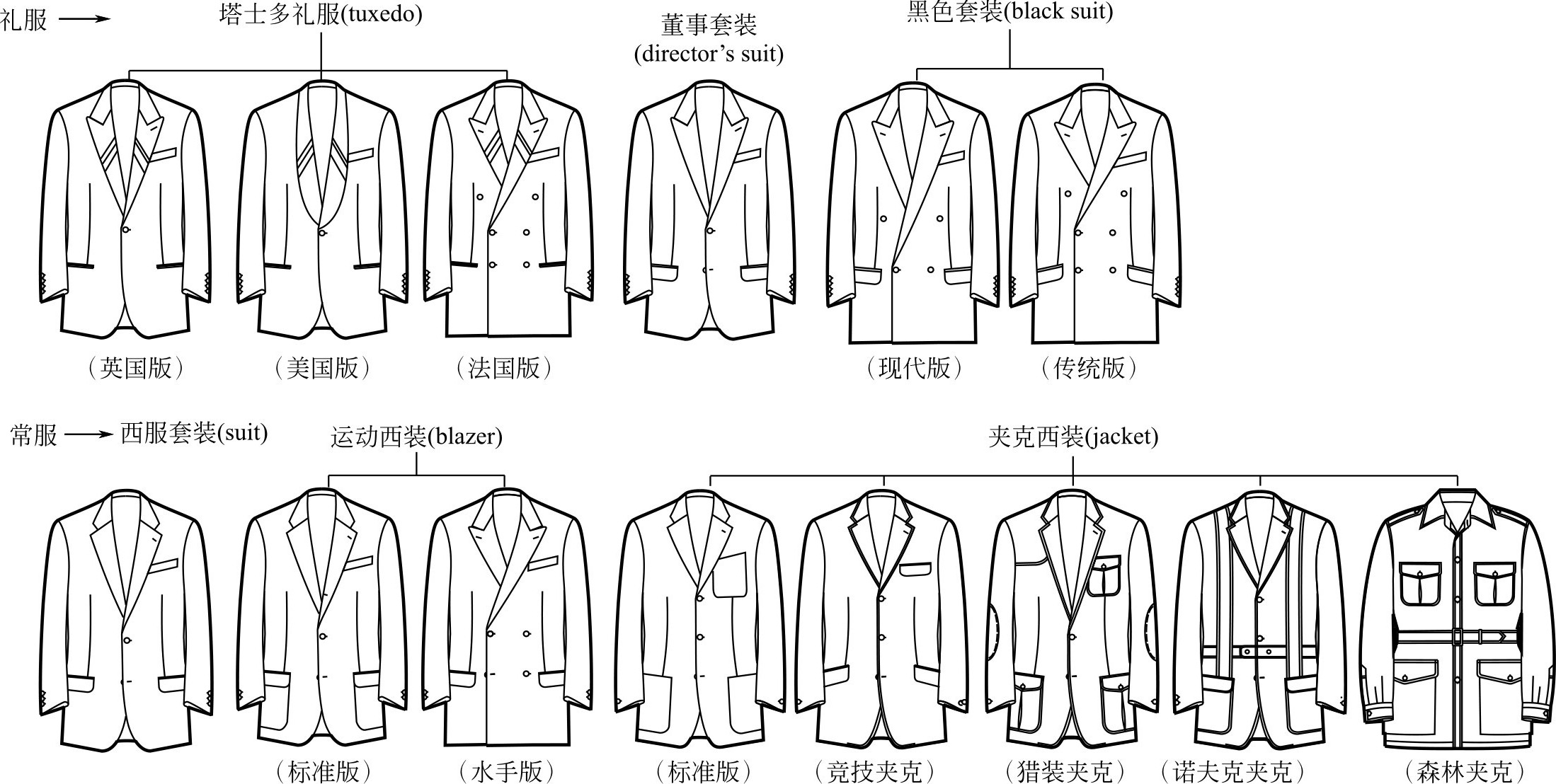

根据TPO知识系统的分类要求，塔士多礼服、董事套装、黑色套装、西服套装、运动西装、夹克西装的款式特征和纸样结构属于同类型，这里将它们称为“西装系统”，在系列设计中一并给予考虑（图3-1）。

提及西装设计，往往给人以误解，似乎这个过于传统的服装类型无多大的设计空间。很多设计师习惯于天马行空的展示概念，却对西装的本质要素视而不见而难于进入消费市场。其实，只要掌握一定的要领，了解其中的变化规律，就可以建立起一个有效的职业装设计系统。

“西装系统”的款式较为内敛含蓄，设计多体现在细节变化上，消费者也是从这些细节去选购的，过度地改变这些习惯是冒险的。因此，款式系列设计采用“细节扩展设计法”是明智的。所谓“细节扩展”是以标准款式为基准，从细节着眼，对既定的元素做细节改变，扩展系列，这样的款式系列变化并不十分明显但很耐看，西装这个类型表现尤为明显。

2.西装构成元素分析

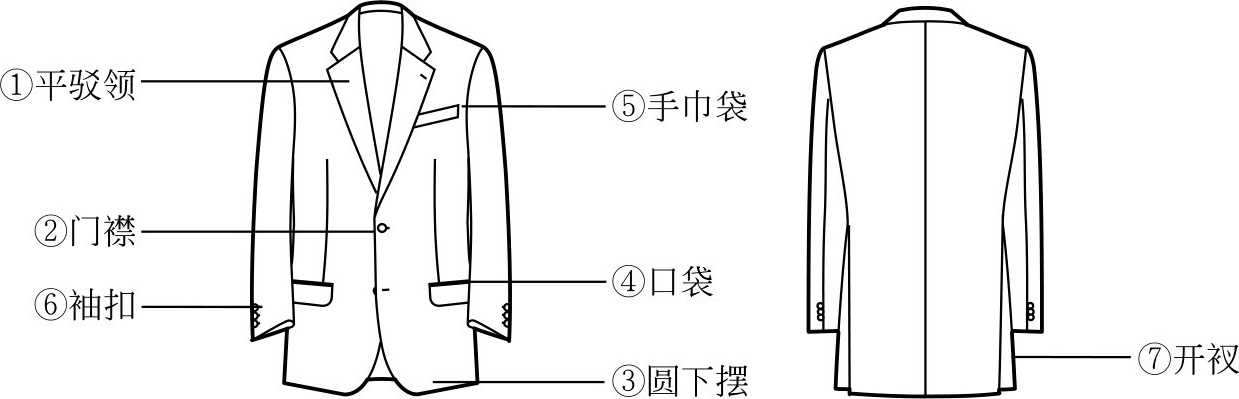

选择最常用的西服套装作为“西装系统”系列设计的基本款即标准款式。根据TPO所确认西服套装的标准款式分解其元素为：①平驳领，②单排两粒扣门襟，③圆下摆，④双开线有袋盖口袋，⑤左胸有手巾袋，⑥三粒袖扣，⑦后侧开衩（图3-2）。

3.西装系列设计

根据单元素设计方法，可以在全部7个元素中选择最具表现力和发展潜力的一两个元素，如门襟、领型、口袋。

（1）门襟和袖扣的变化

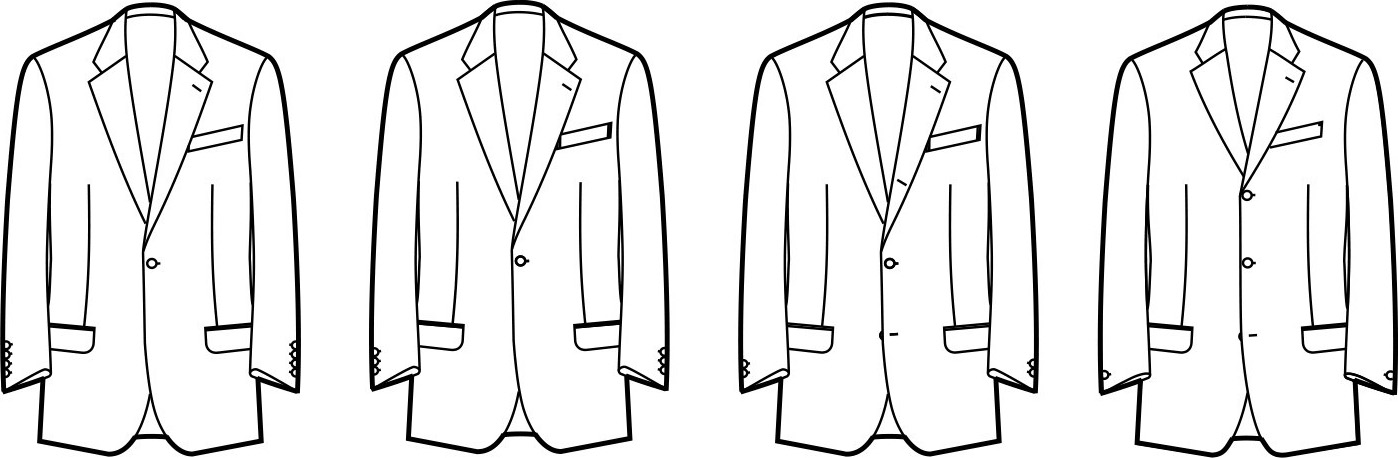

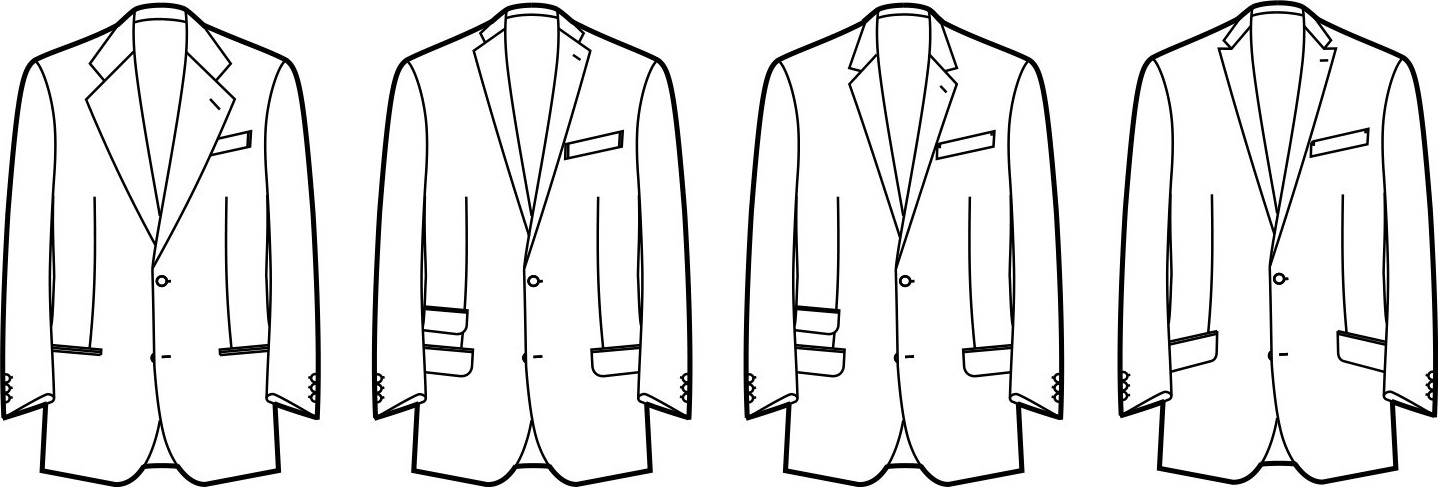

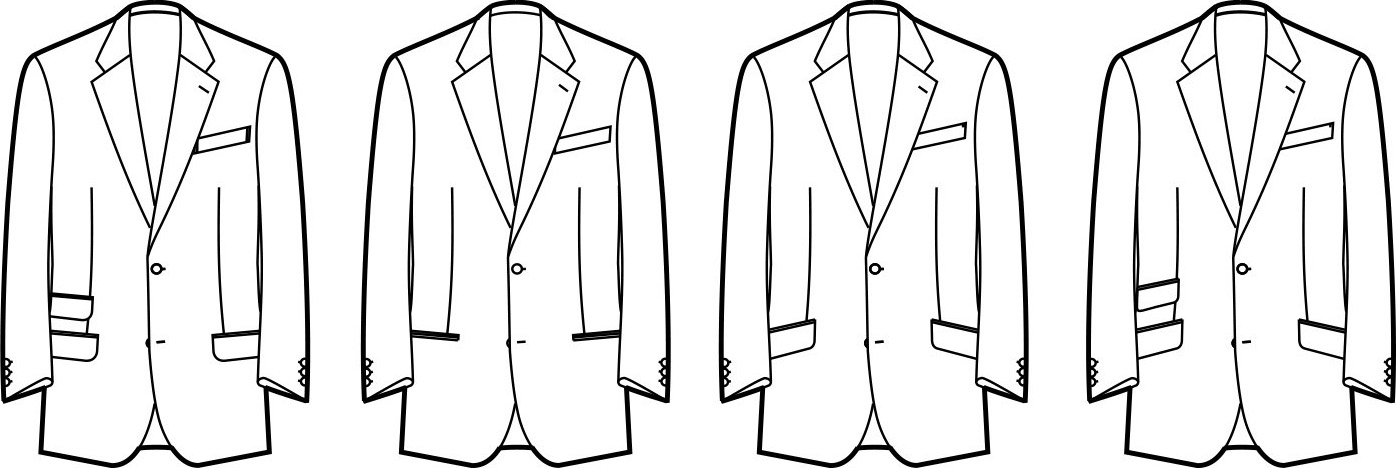

袖扣从四粒至一粒、门襟扣从一粒至三粒展开设计，这样设计并非异想天开，而是有理可依、有据可循的。根据TPO设计的原则，相邻级别的元素之间能够互用，这组系列实际上是塔士多礼服的一粒扣门襟和四粒袖扣、运动西装和夹克西装的三粒扣门襟和一、二粒袖扣样式在西服套装设计中的应用。同时也暗示我们在西服套装中选择谁的因素越纯粹、越多，其性格倾向越偏向谁，如图3-3中左一偏向礼服；右一则偏向休闲西装。因此做好TPO的功课就显得很重要，也是判断品牌的重要标志。

（2）单元素的领型系列设计

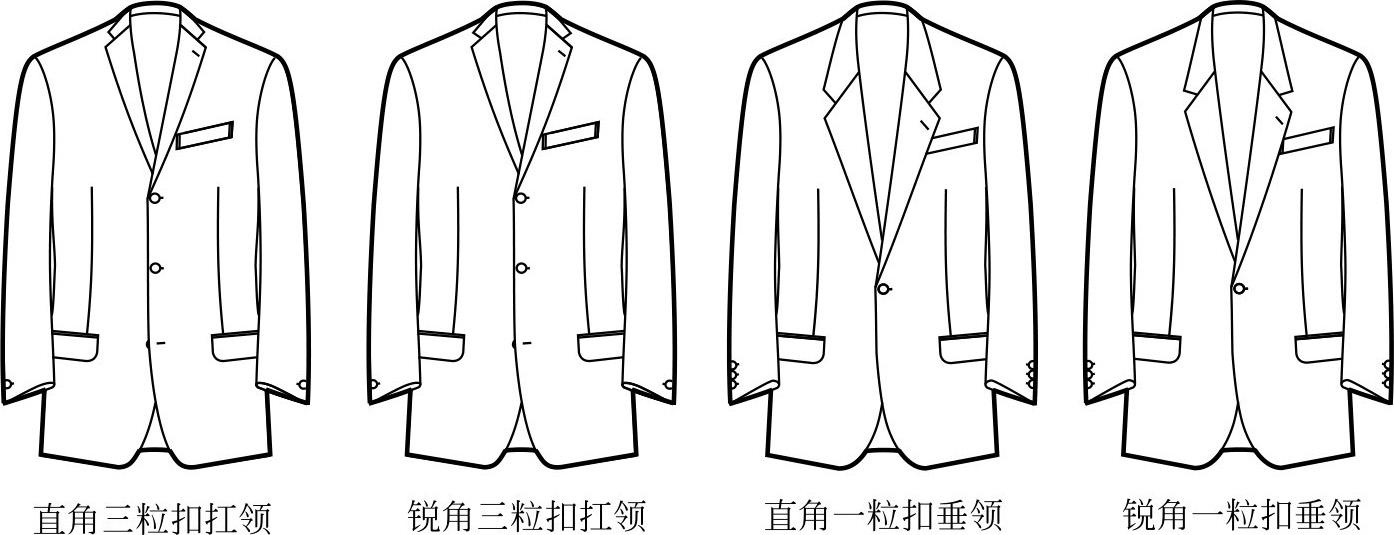

通过改变驳领串口线分别设计成扛领、垂领，改变驳领宽度得到宽驳领和窄驳领，还有比较概念的锐角领和折角领（半戗驳领）。若上述各变化因素再进行排列组合，设计会更加细腻耐看，如用扛领加窄驳领加折角领等，这时则要视流行而定（图3-4）。不过根据造型规律扛领通常伴随着高驳点；垂领伴随着低驳点，这时门襟的跟进设计会使这组系列更加完美（图3-5）。

（3）口袋单元素的系列变化

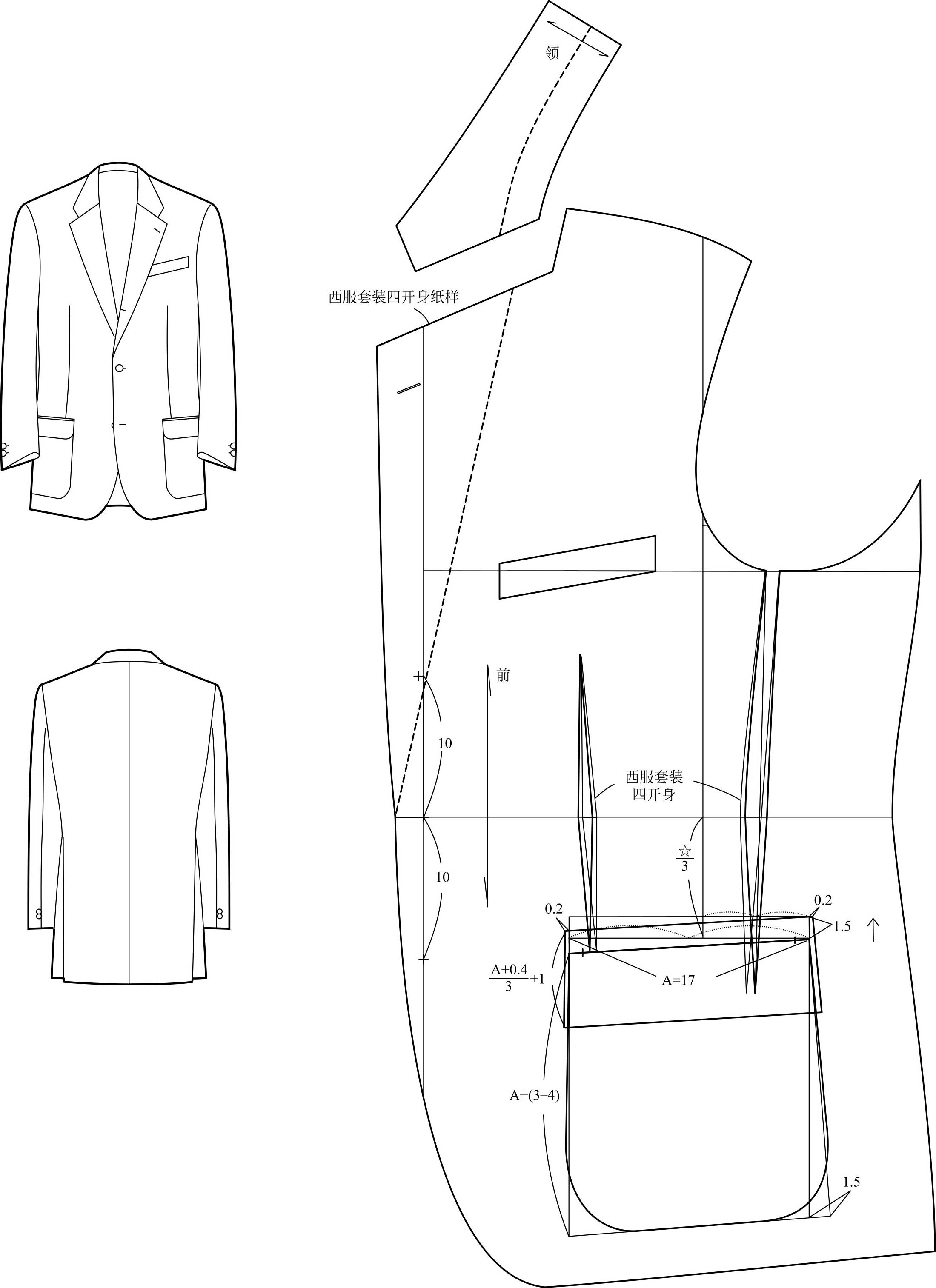

可以加入小钱袋设计，也可以是双开线口袋（一般不加小钱袋）或竞技夹克的斜口袋（可加小钱袋）。值得注意的是，不同口袋样式的使用都有社交学上的暗示，不能随心所欲，这就是TPO的魅力。如加小钱袋只能在右襟大袋上，有崇尚英国九格的暗示；采用双开线口袋，因来源于塔士礼服多有升级的提示；采用斜口袋因取自竞技夹克西装，故有降级的提示（图3-6）。

（4）选择两个元素的组合系列设计

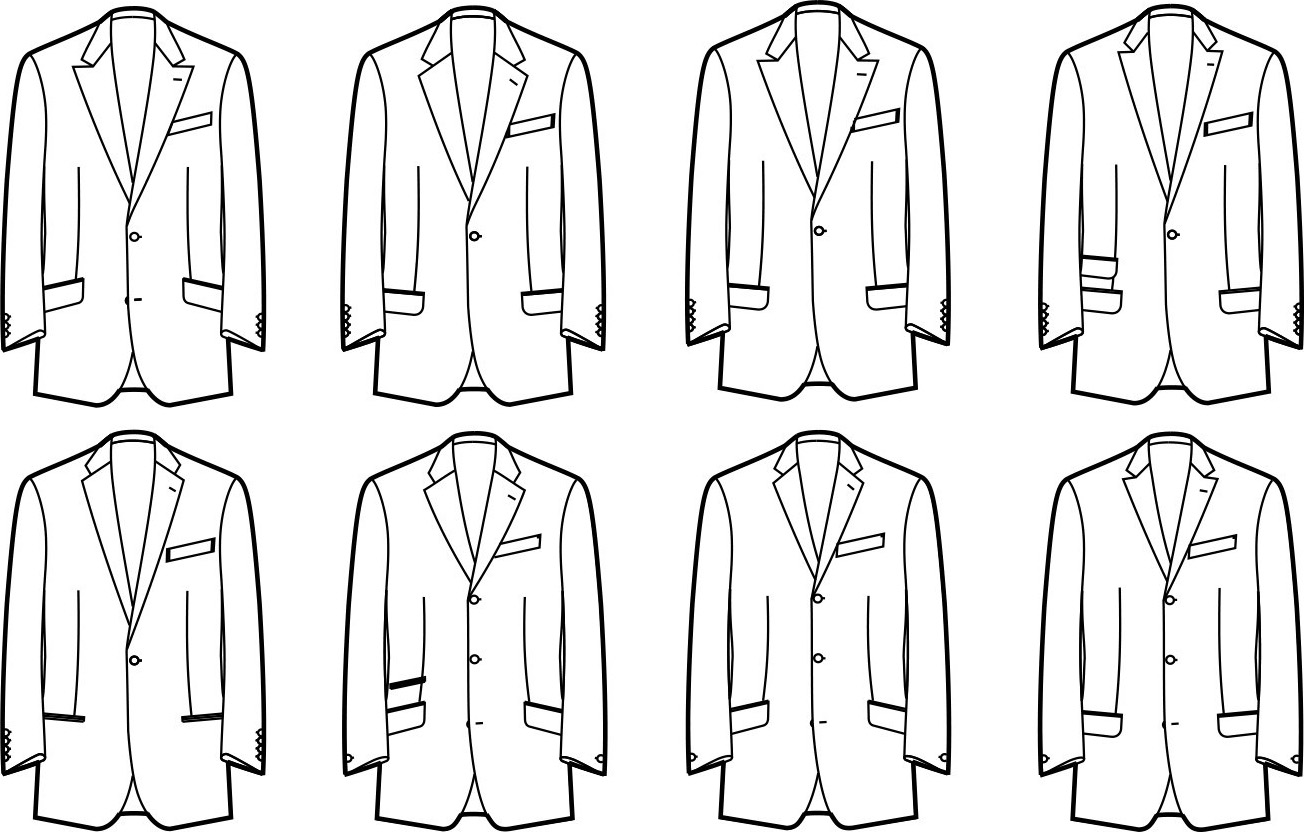

原则上两个元素无需内在联系，如同时改变领型和口袋的款式系列，此时的款式变化比单纯的单元素设计丰富，个性特征也会凸显（图3-7）。

（5）综合元素的系列设计

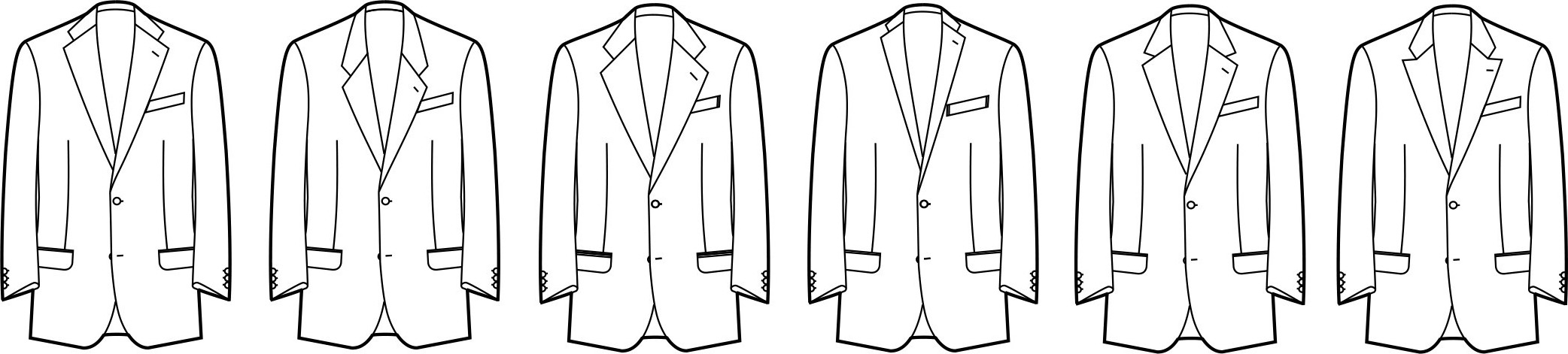

综合元素的系列设计是将两个以上元素进行排列组合的系列设计，这是走向高级和成熟设计的有效训练。重要的是虽然各元素之间没有制约的因果关系，但元素之间的协调是必需的，因为西服套装的主题是确定的（图3-8）。

西服套装的款式变化虽小，但变化规律明显，我们可以将上述西服套装款式系列设计视为一个坐标，对整个“西装系统”具有示范意义。这个系统有严格的级别界限，西服套装处在它们的中间位置，级别越高（如塔士多礼服），限制越多、变化越少、程式化越明显；级别越低，限制越少、变化空间越大（如夹克西服）。这需要设计师充分了解TPO知识与规则，才能全局掌控方向，使款式系列设计有条不紊地进行。

二、男装基本纸样的绘制

根据系列纸样设计从基本纸样、亚基本纸样到类基本纸样的流程，首先要获得基本纸样，而且可以从它直接进入西装的类基本纸样展开系列纸样设计。

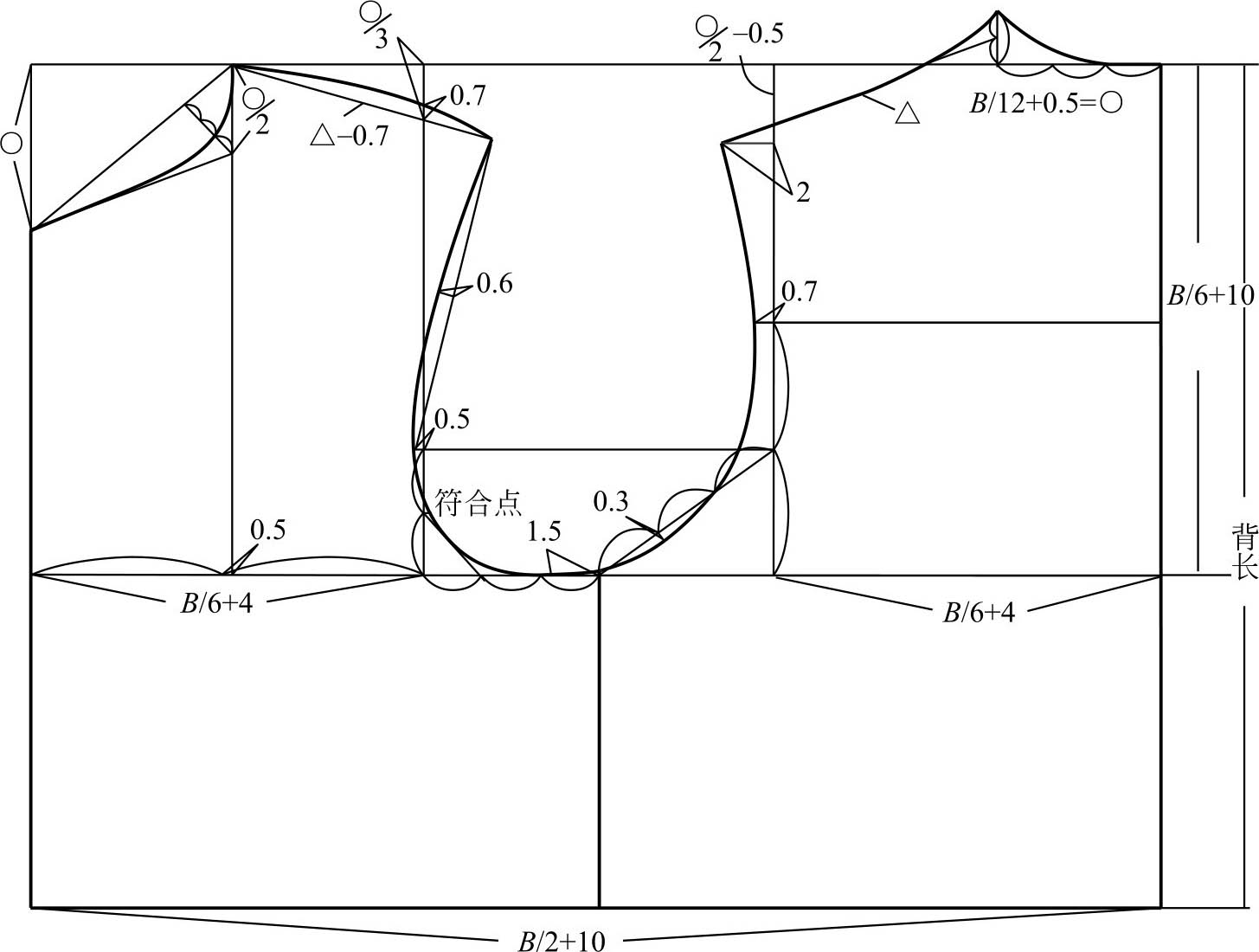

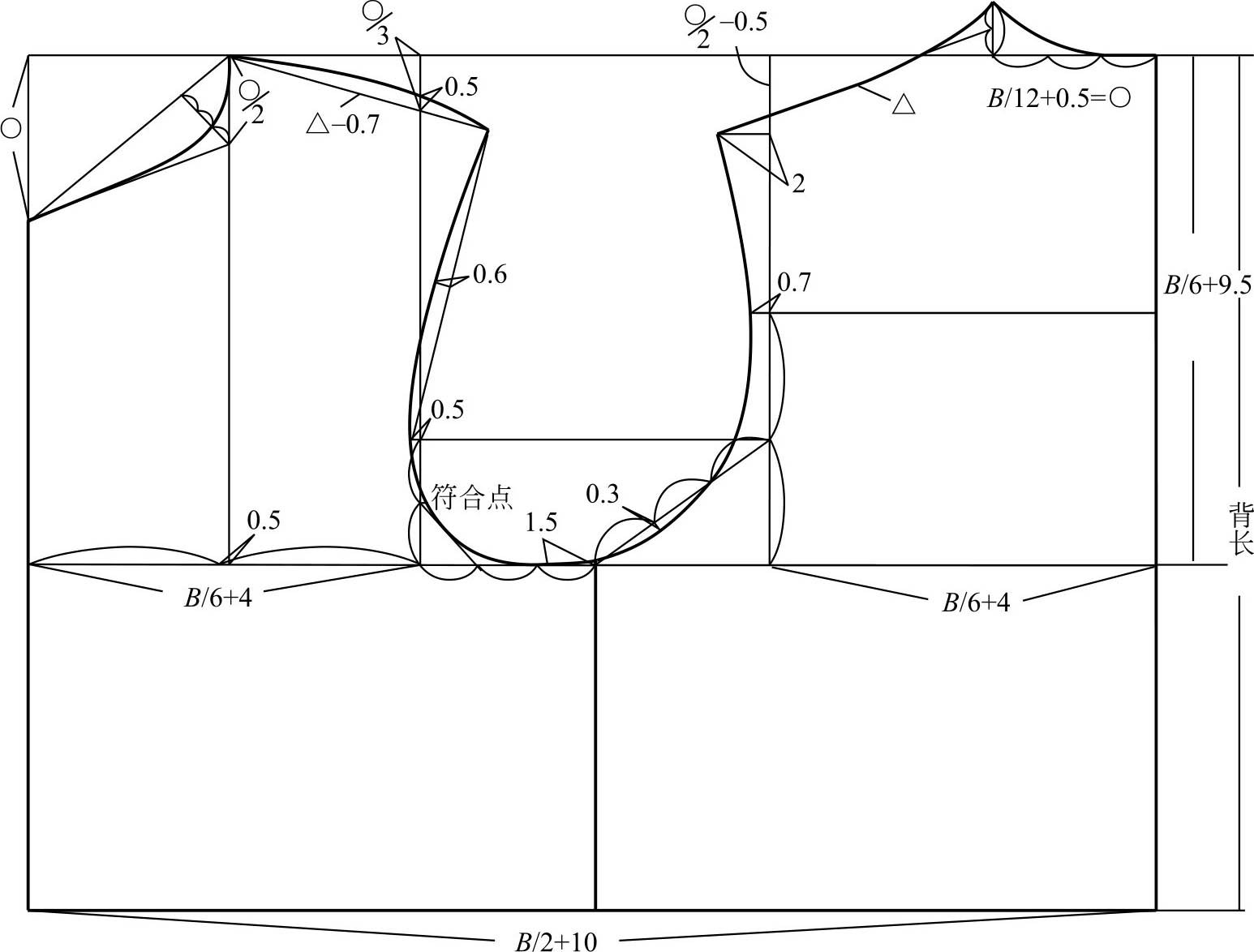

男装基本纸样在欧美和日本都广泛应用，多数是以胸围为基础确立关系式，以比例为原则，以定寸作补充的方法进行。本文采用的是第四代男装基本纸样，它是在《服装纸样设计原理与应用·男装编》（中国纺织出版社出版）第三代男装标准基本纸样（图3-9）的基础上作的微调处理，体现在袖窿深的公式从原来的 （cm）调整为 （cm），使袖窿加大，体现了现代男装休闲的趋势。使用的规格为94A6，即胸围=94cm，腰围=82cm，A表示胸腰差为12cm，6表示身高为175cm，背长为43cm。本文所有上装的纸样设计均使用此规格的基本纸样（图3-10）。

三、西装类基本纸样的确认

从纸样结构上看，整个“西装系统”同属于合体型结构，技术含量高，纸样设计变化丰富而细腻。

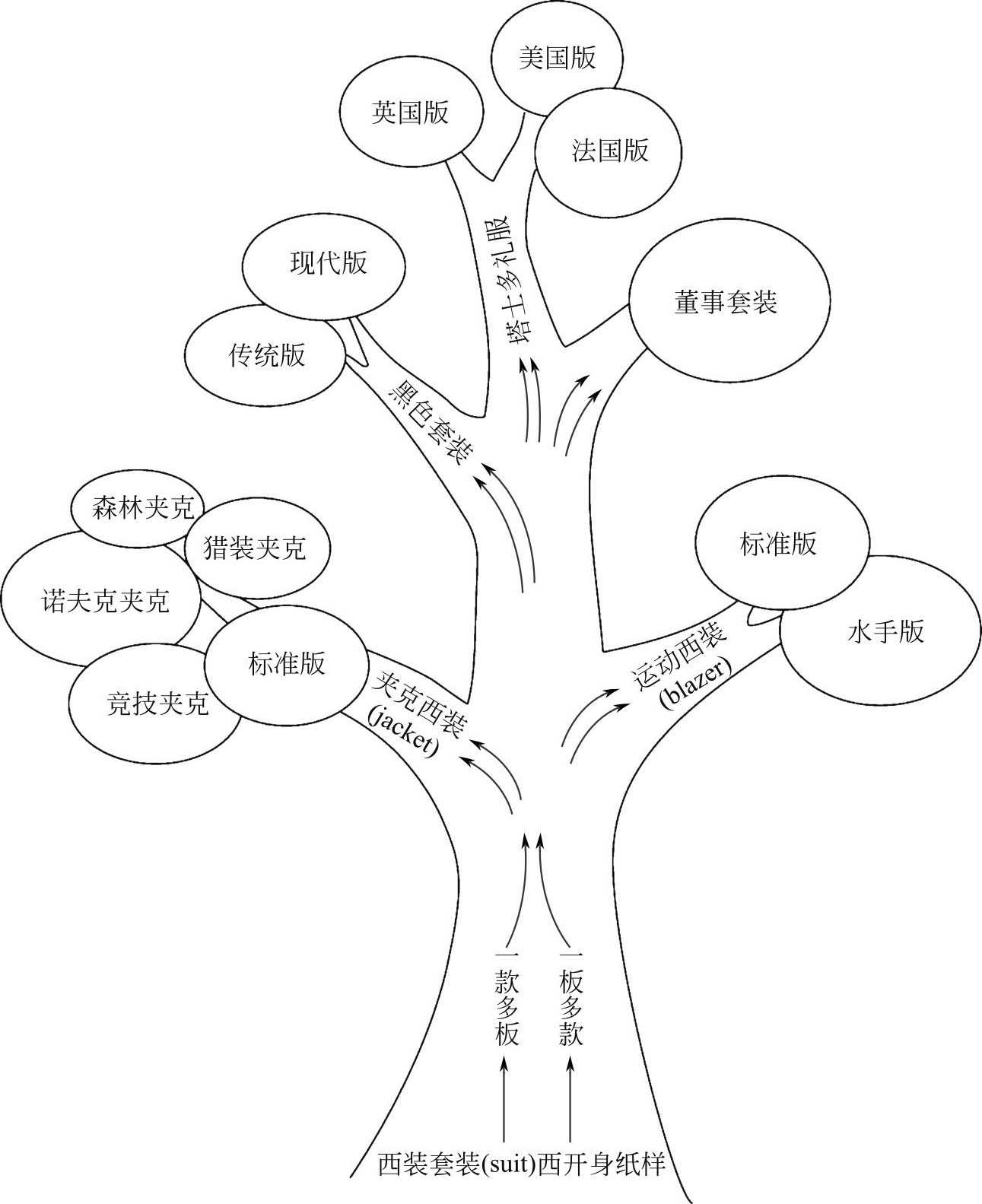

我们可以用树状形式形象地展示出西装系统纸样系列设计的脉络：以西服套装四开身纸样作为系列生成的基本来源，然后分别进行西服套装纸样的“一款多板”和“一板多款”系列设计。利用基本纸样完成四开身西服套装纸样并作为西装系统纸样系列设计的类基本纸样，辐射出运动西装、夹克西装、黑色套装、董事套装和塔士多礼服及其不同的版本，继而平行展开各自的纸样系列设计（图3-11）。

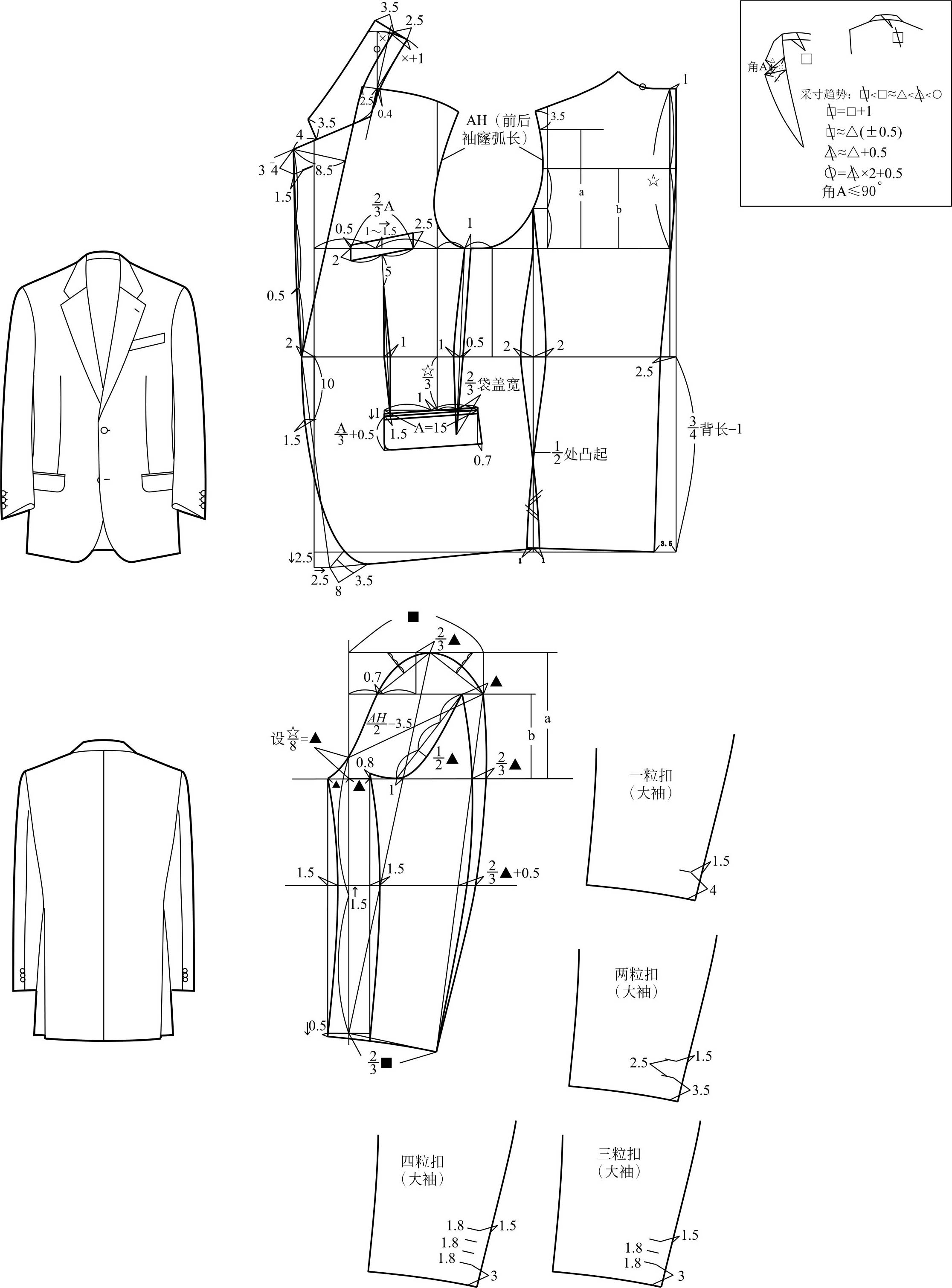

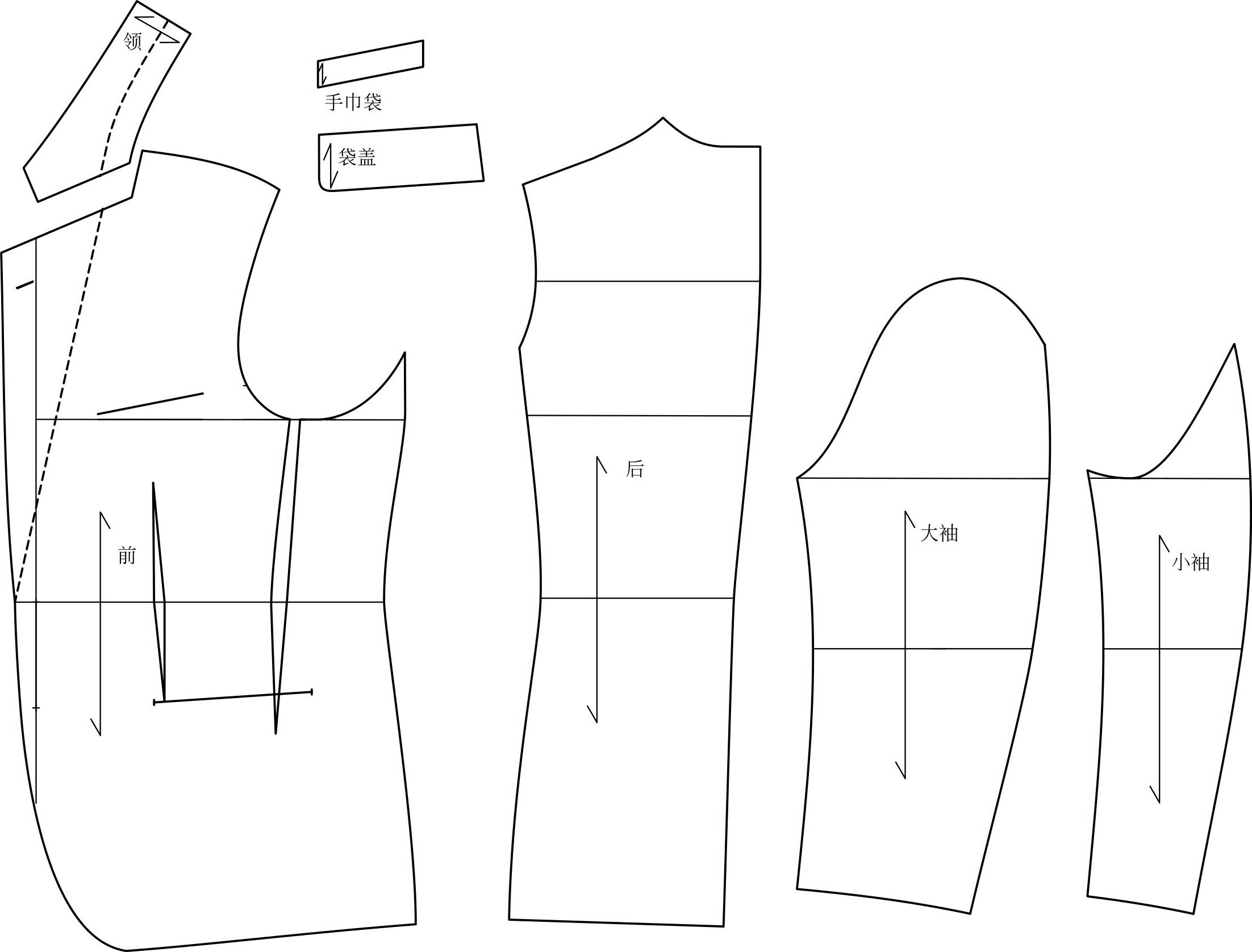

按照树状模式的思路，先得到西服套装四开身纸样（图3-12），这是所有工作的基础。作为“西装系统”的类基本纸样还要通过封样、确认样板才可以进入一款多板、一板多款和多款多板的设计程序（图3-13）。

四、西装一款多板纸样系列设计

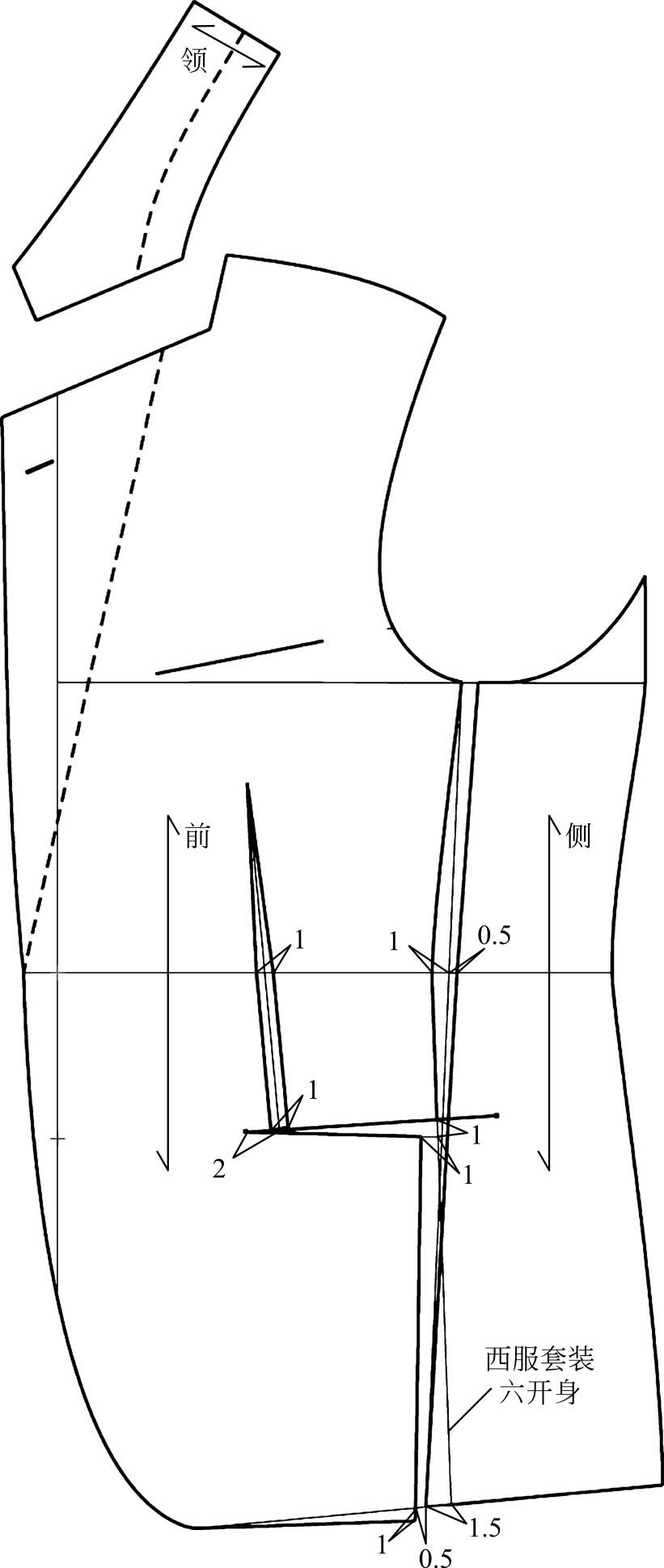

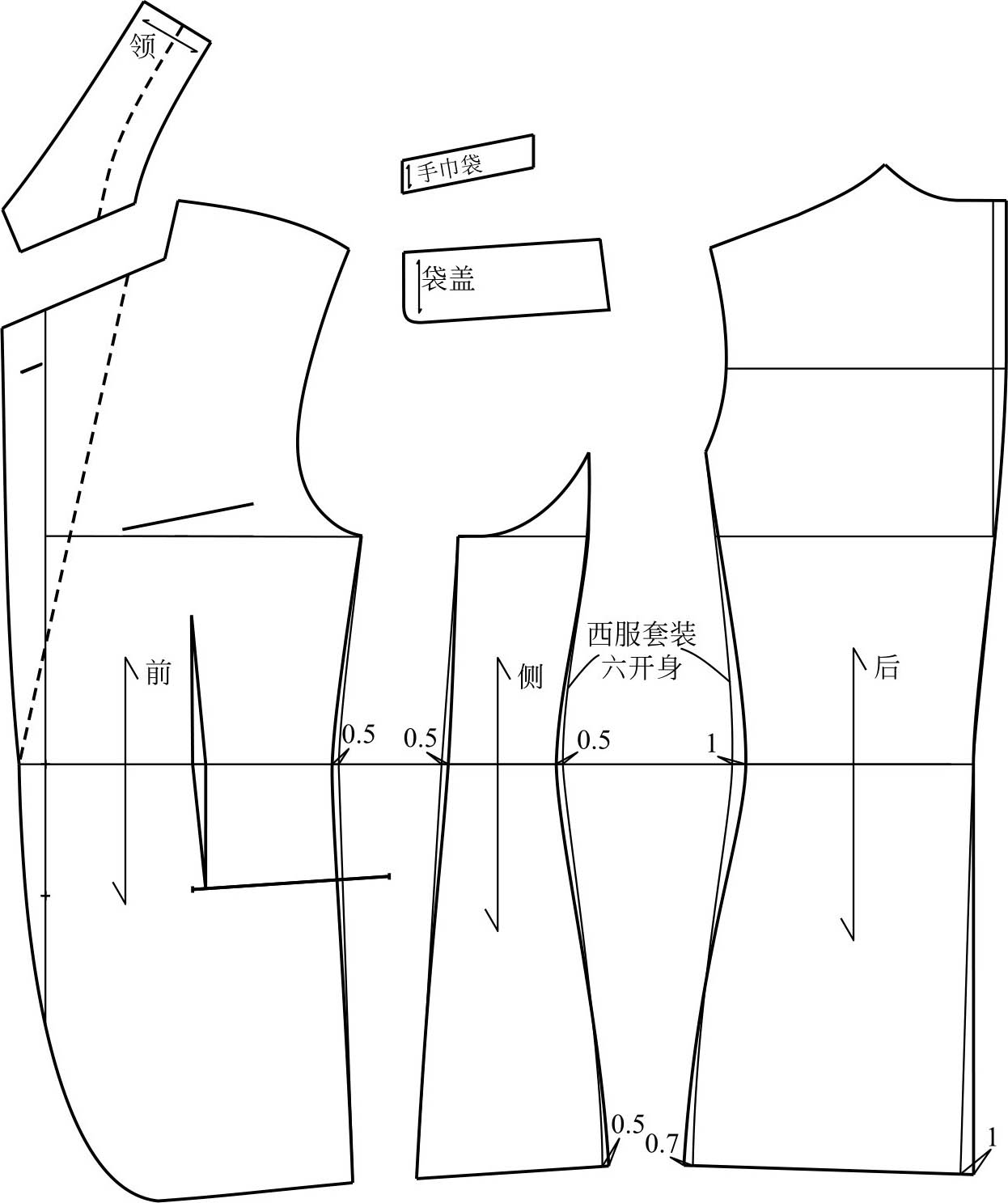

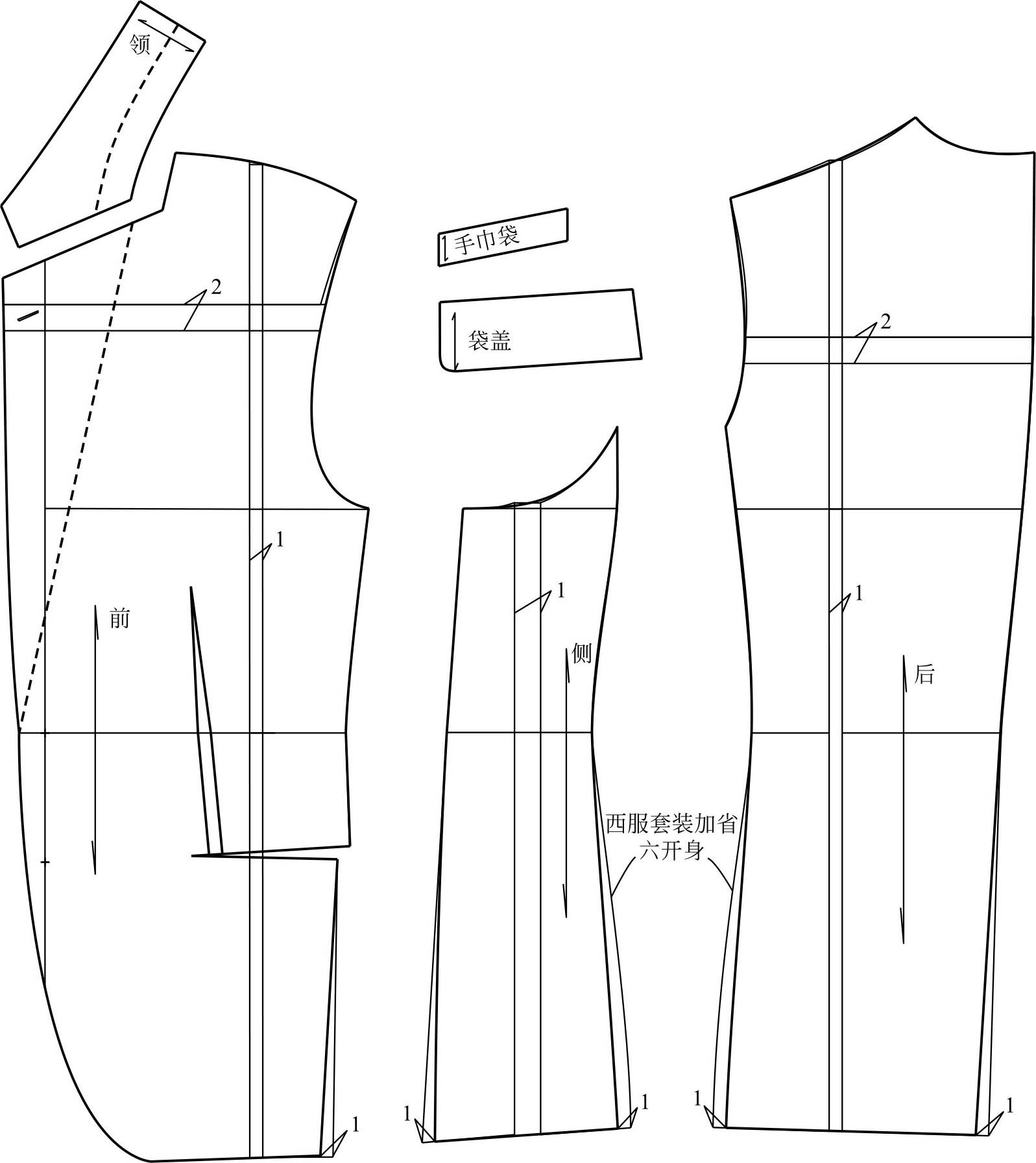

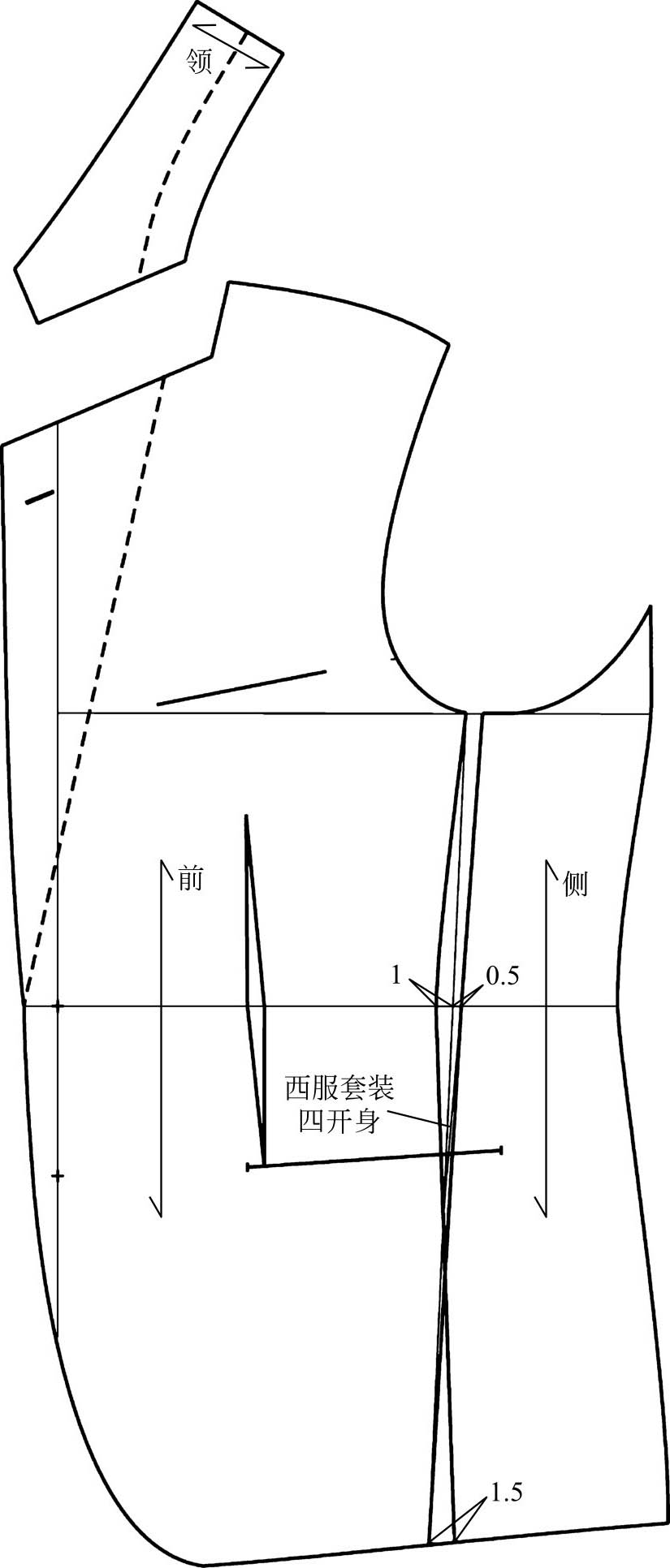

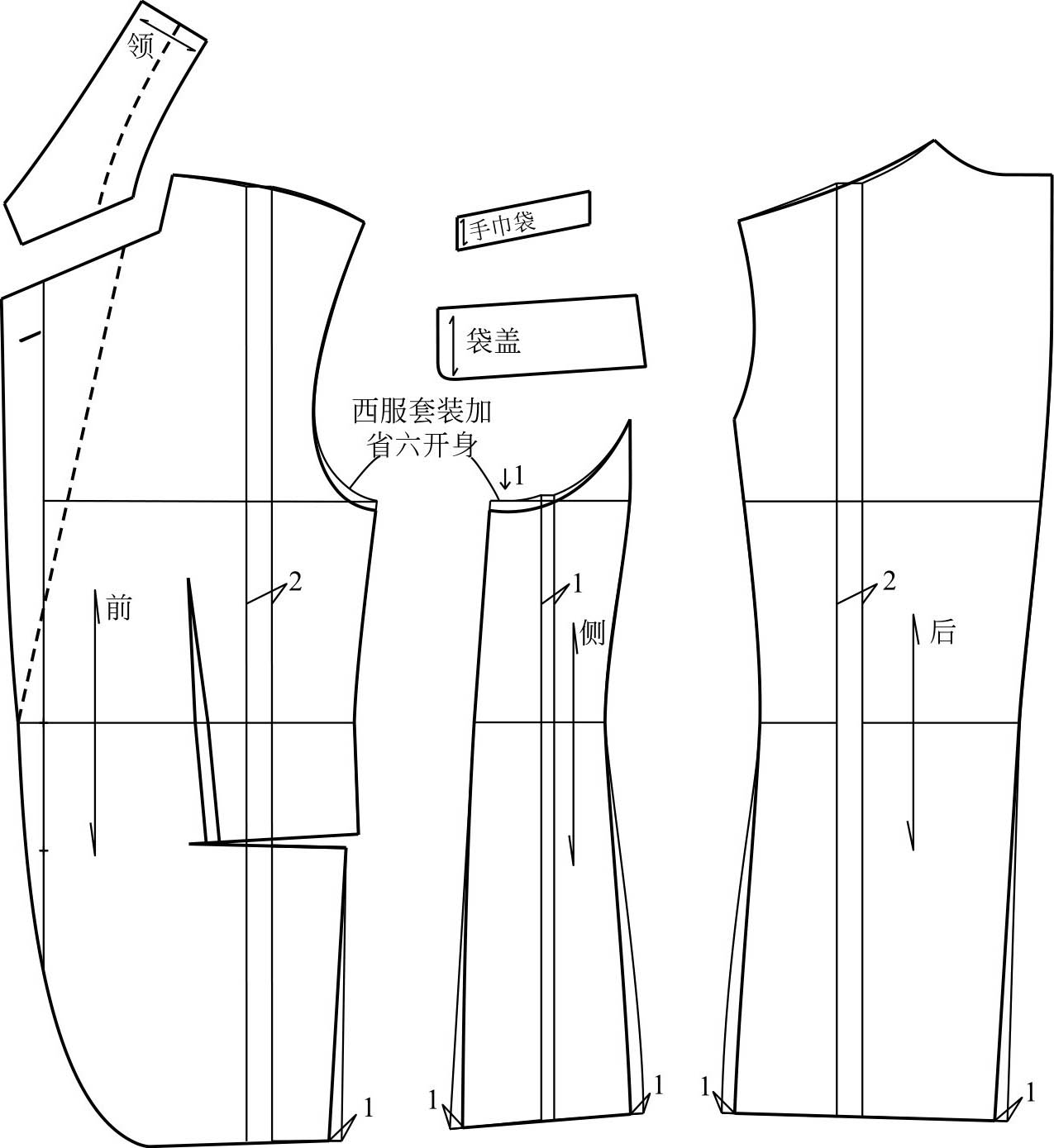

一款多板纸样系列设计是将西服套装标准四开身作为类基本纸样，在此基础上展开一款多板的纵向纸样系列设计。将四开身的侧省变成断缝，从而形成一个侧片，得到西服套装六开身（图3-14）。然后在六开身基础上，将袋口线切开，通过收摆将腹省转到口袋切开位置的前侧缝中，注意对准胸点的丁字省设计与腹省处理要配合进行而得到西服套装加省六开身（图3-15）。

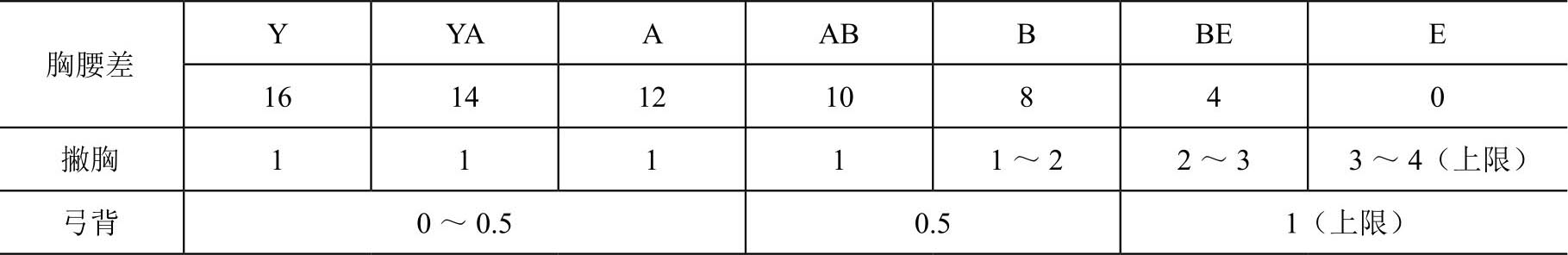

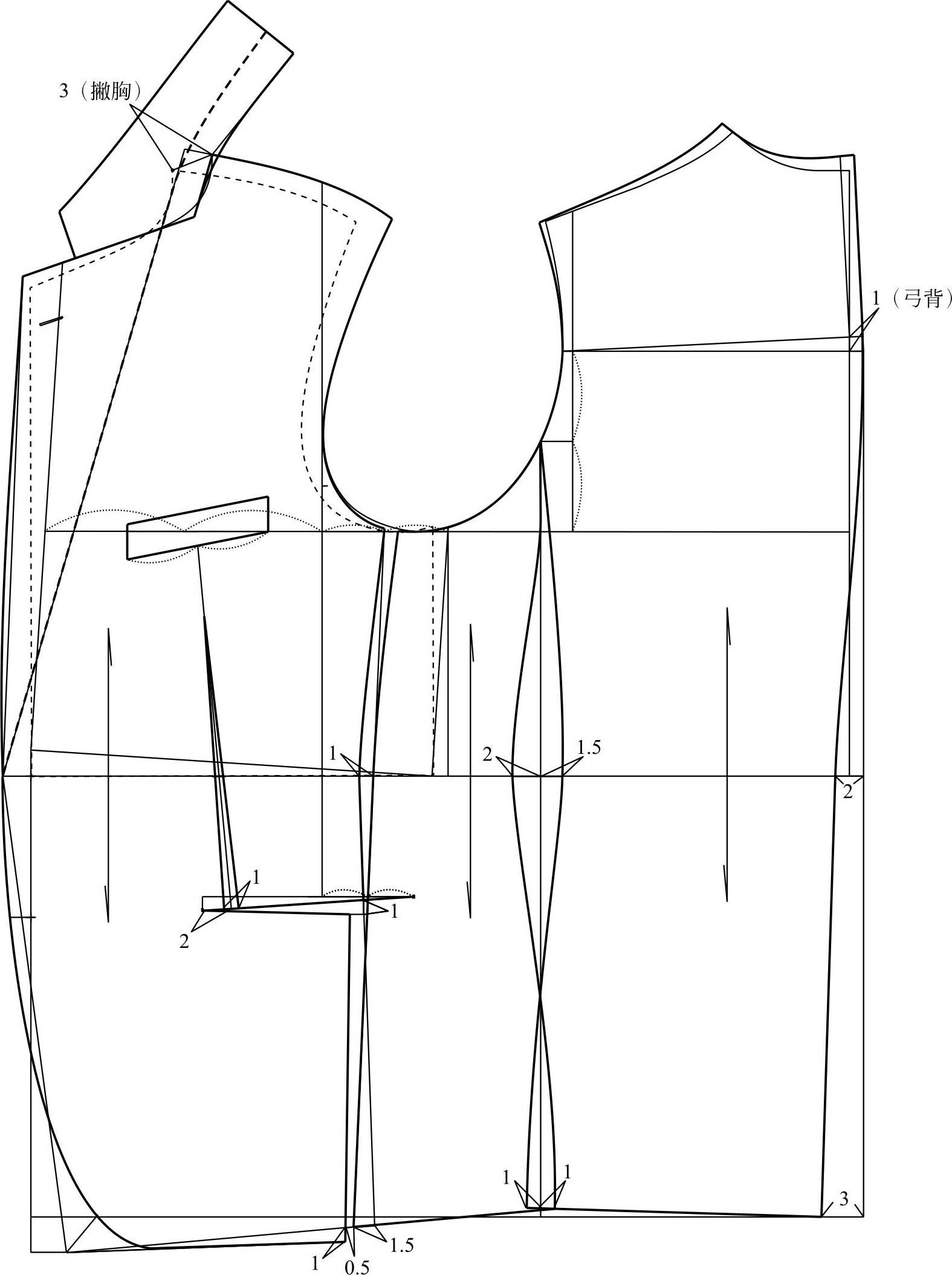

无论是六开身还是加省六开身都只有前片结构发生改变，领子、后片、口袋、袖子都保持原样，也说明一款多板不仅在款式上没有变化，在板型上的处理也很微妙且规范，反映在造型上，非专业人士很难察觉，这也是男装板型设计的魅力。O板则是这种表达的集大成者。所谓的O板其实可理解为板型的回归，它与欧洲的古代男装有着相似之处即使用大撇胸。O板加省六开身纸样，是针对特殊体型，挺腹、垂肩、弓背的要求对纸样的修正处理，但它并非是单纯地按照特体尺寸打板，而是需要通过尺寸配比来调整数据，进而达到掩盖人体缺点的目的。因此O板和“欧板”的高品质是同级的，在纸样的难度上也深化了。根据不同规格调整胸腰差与撇胸和弓背的参数关系见下表。即使不是特体，也可以通过O板使西装更加有造型感。在这里选择BE体进行设计，即胸腰差=4cm，撇胸=3cm，弓背=1cm。纸样设计过程中，对撇胸和弓背处理后，将胸围线、腰围线等重要辅助线还原为垂直（水平）线，重新修正袖窿弧线和后中线，再按照加省六开身纸样的操作方法打板，由于是BE体，腰围收省量应适当减小，腰省变为丁字省（图3-16）。

按照常规，西服套装四开身标准纸样所完成的造型特点为H廓型，六开身和加省六开身也只是H廓型的深化处理。当跳出H廓型时，四开身就显出它的局限性了。因此，六开身和加省六开身又成为进入其他廓型的跳板。如O板是在加省六开身基础上实现的。还有另两种造型——X型和Y型也要通过六开身和加省六开身完成。X造型是在六开身基础上均匀收腰和增加下摆完成的（图3-17）。Y型的处理又细分为强调宽度的设计——加宽肩大于侧体进行收小下摆纸样处理（图3-18）和强调厚度的设计——加宽侧体大于加宽肩进行收小下摆纸样处理（图3-19）。

至此完成了西服套装的一款多板纸样系列设计，这一部分主要强调的是款式不变的前提下，根据造型需要调整主体结构，它的技术含量要高于“一板多款”，是西装纸样系列设计的重点和难点。

五、西装一板多款纸样系列设计

一板多款纸样系列设计在已经完成的西服套装款式系列中选取几个典型款式进行“横向”纸样设计。这一部分强调纸样系列的“文化”内容，TPO规则指导作用明显。选择加省六开身西服套装纸样作为“多款”纸样系列设计的类基本纸样，是因为它比四开身和六开身更加完备，造型空间更大，而且要被固定下来，即“一板”。选择最优化的作类基本纸样就很重要了（当然根据简化工艺或成本的需要也可选择其他作类基本纸样）。在此基础上通过局部结构有规律的设计完成系列，如领型系列设计。

1.扛领设计

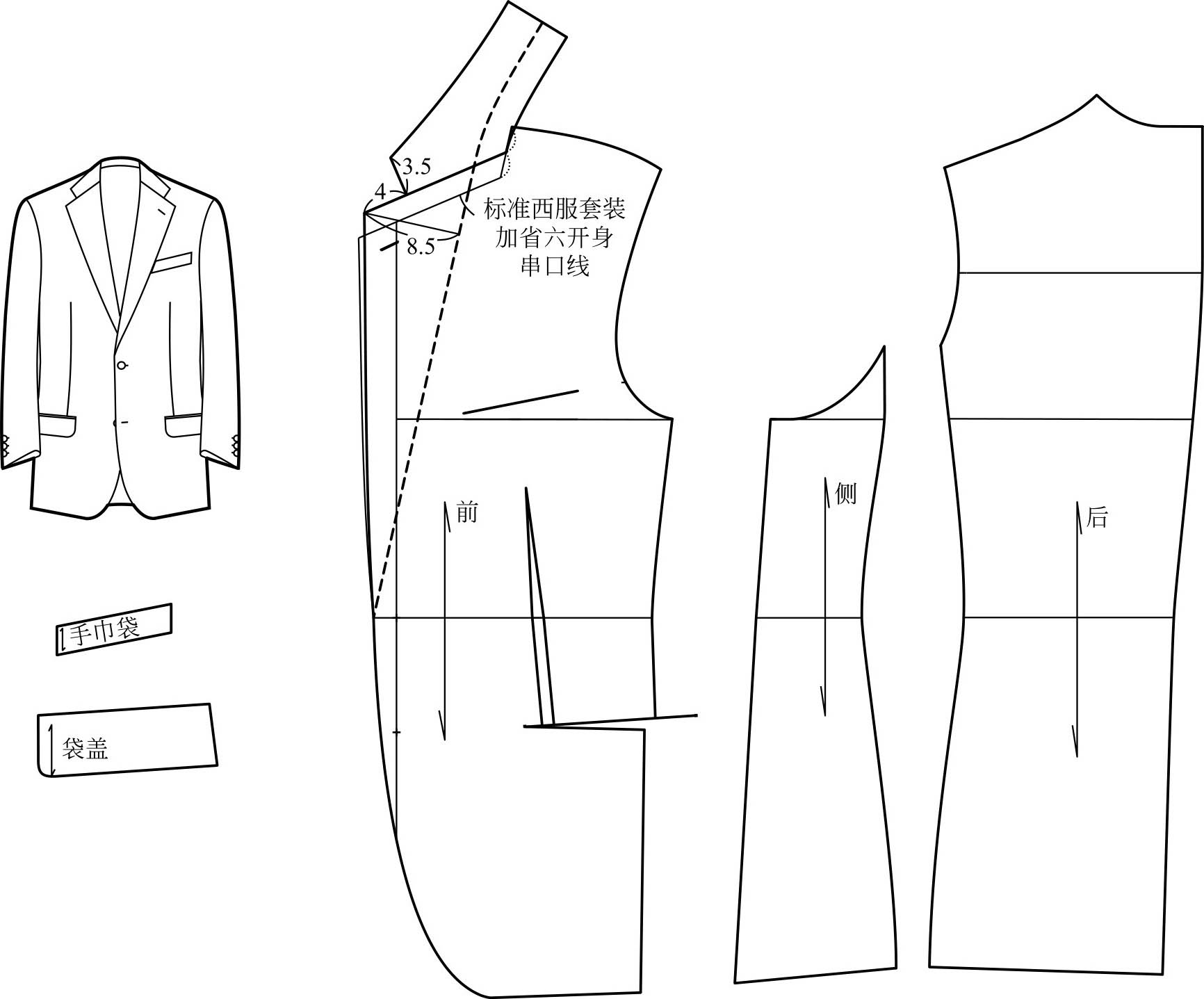

串口线上抬升至前领口深的 （ 点为上限），同时改变串口线的角度略作倾斜，得到扛领的板型（图3-20）。

2.平驳领设计

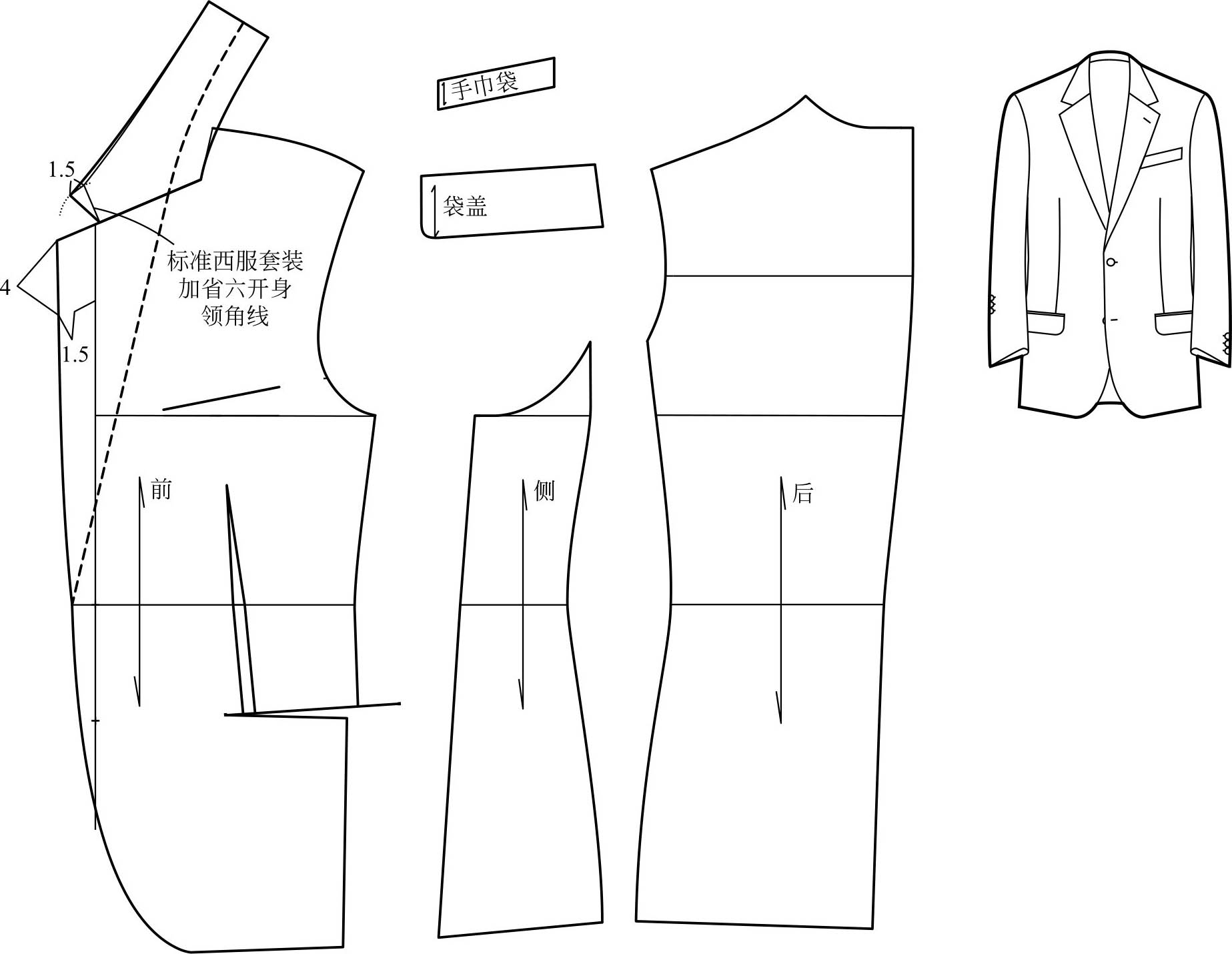

平驳领改变八字领角度，在标准板基础上仅在翻领角作细微处理，使串口线与翻领线的夹角小于90°（图3-21）。

3.窄驳领设计

驳领的宽度采用75cm（标准为85cm），领座的领面调整为2:3（cm），标准为25:35（cm）。同时加入小钱袋的设计，需要将原袋位下降15cm，确定新的袋位后，再向上5cm确定小钱袋位置，以此来满足外观的视觉平衡（图3-22）。

4.一粒扣门襟半戗驳领的设计

驳点在标准纸样上降低半个扣距确定为一粒扣门襟。半戗驳领按照戗驳领的制图方法做出扛领式戗驳领结构，再将驳领角降低5cm，得到半戗驳领结构（图3-23）。

以上几个款式的纸样系列都是在西服套装加省六开身结构中展开的，同样也可以使用四开身、六开身、O板、X板、Y板作为主体结构进行“一板多款”的系列纸样设计，如果款式和板型同时进行系列设计，这就是“多款多板”系列设计。

六、西装多款多板纸样系列设计

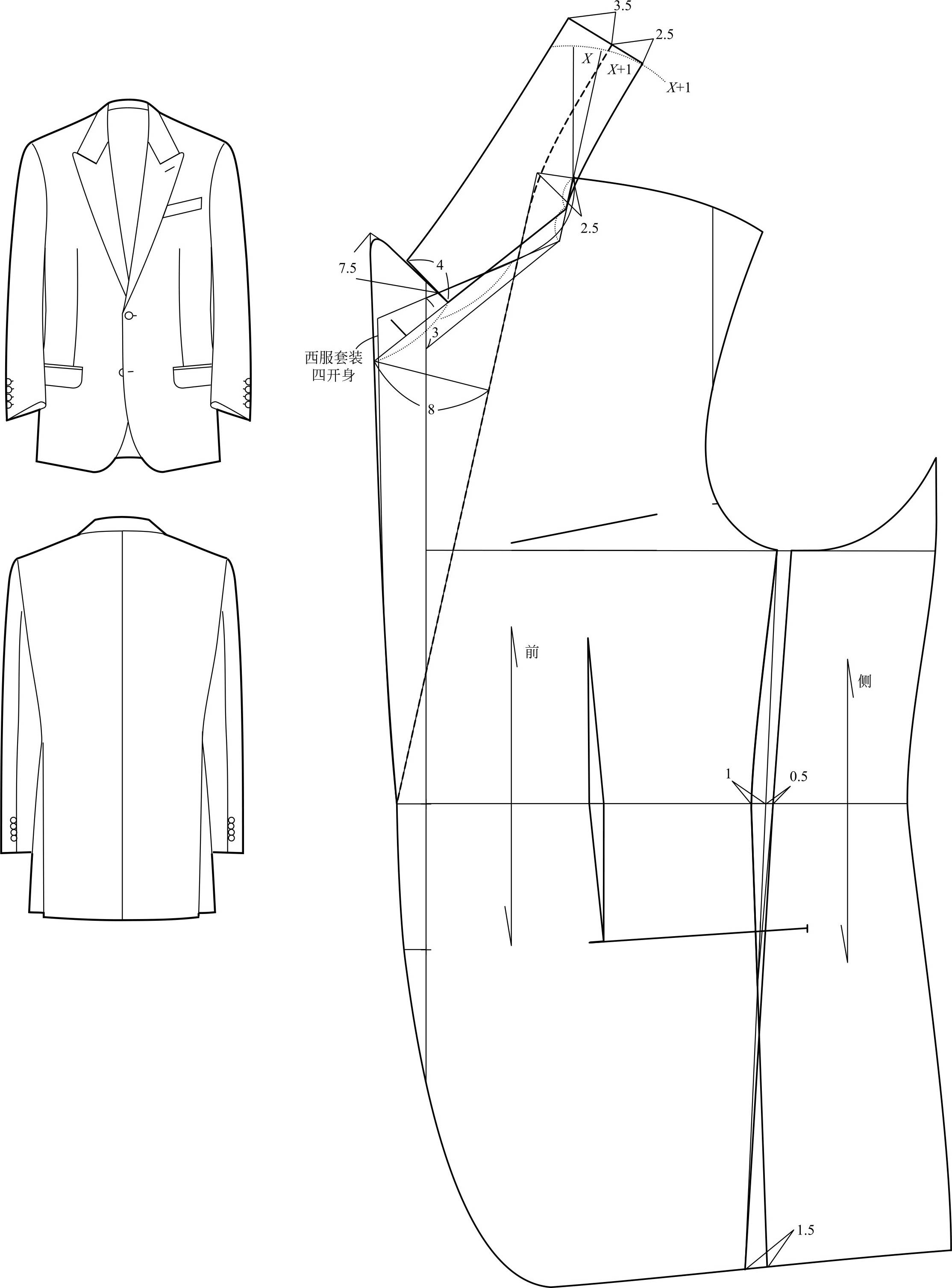

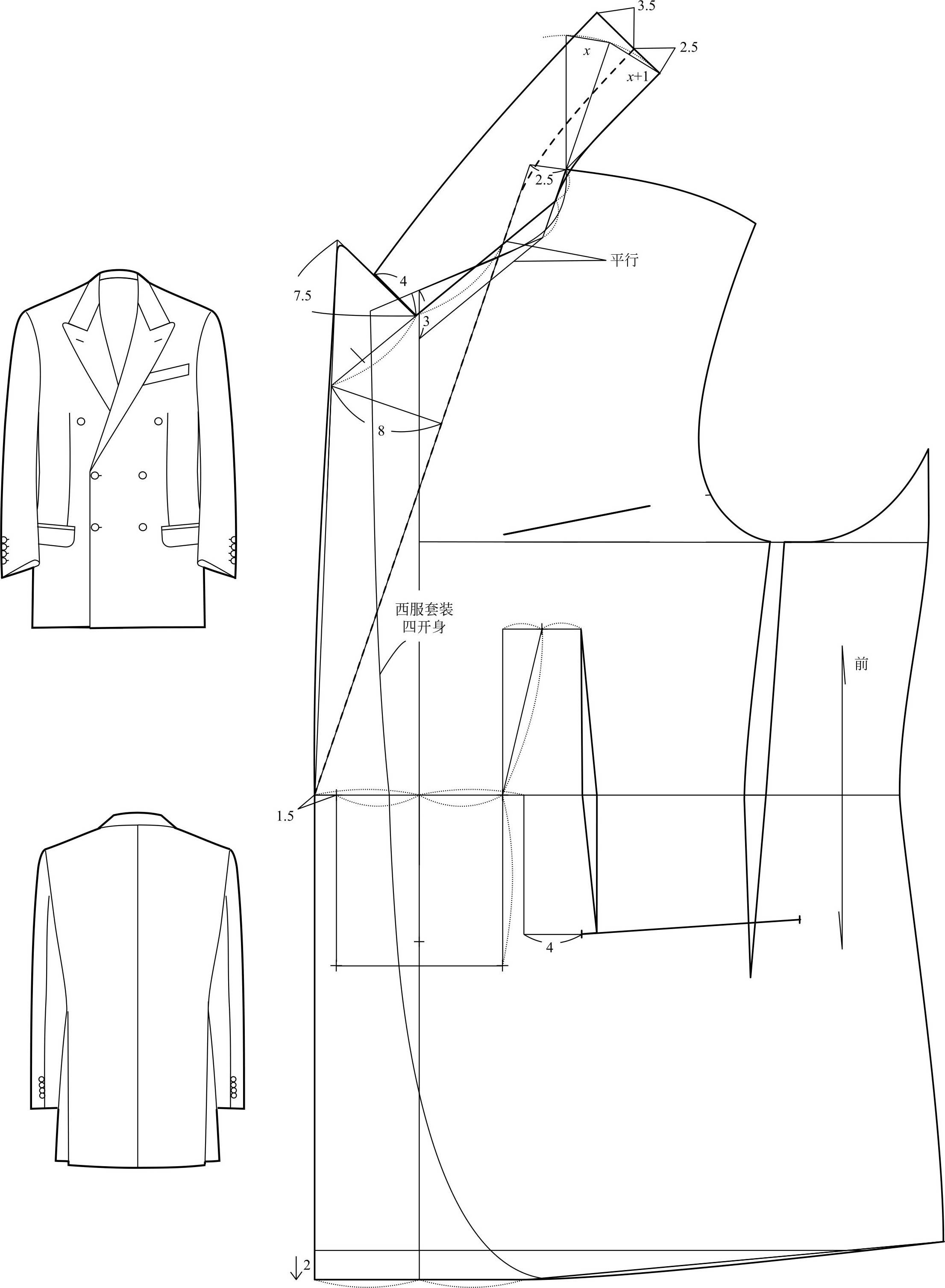

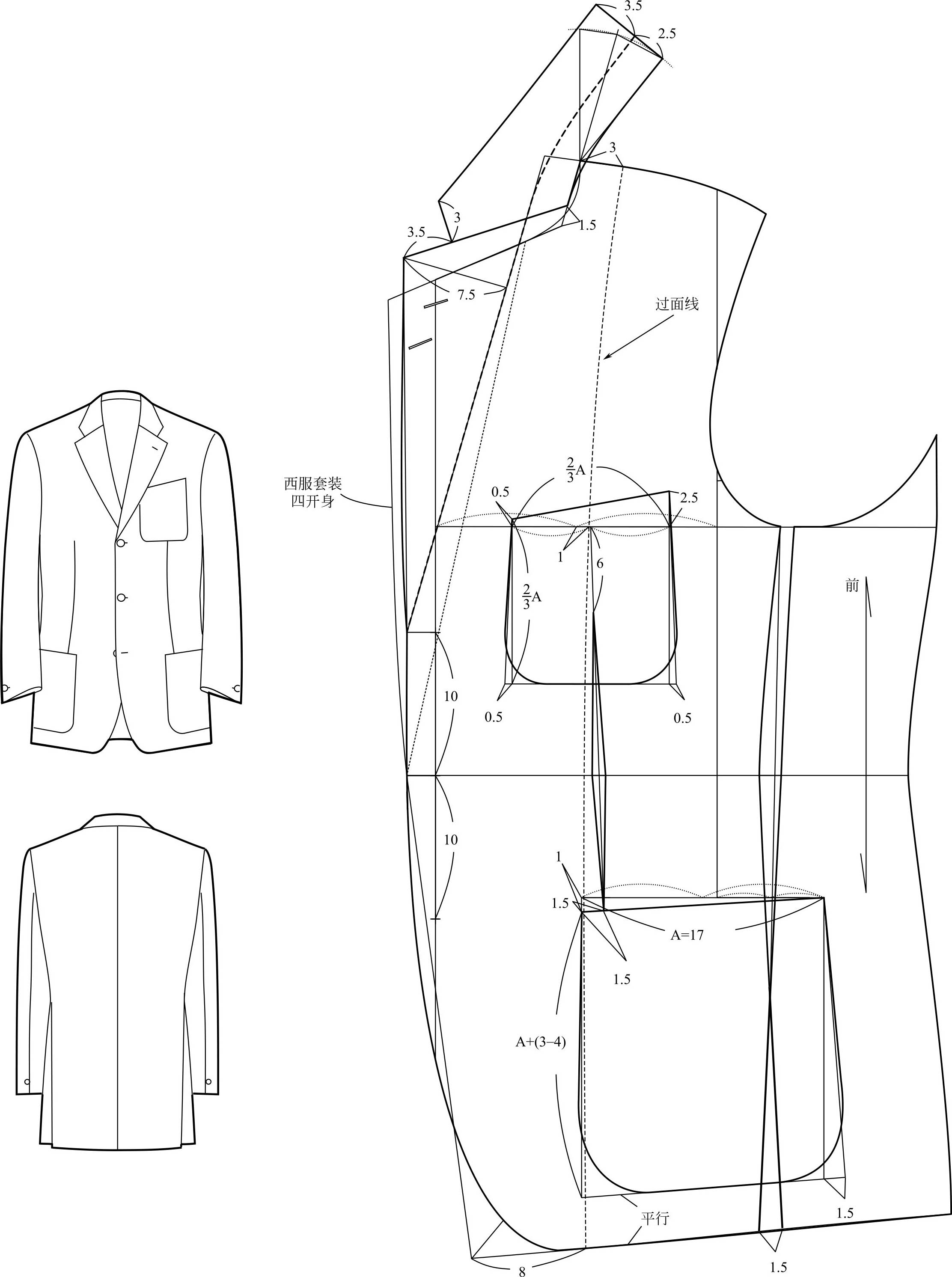

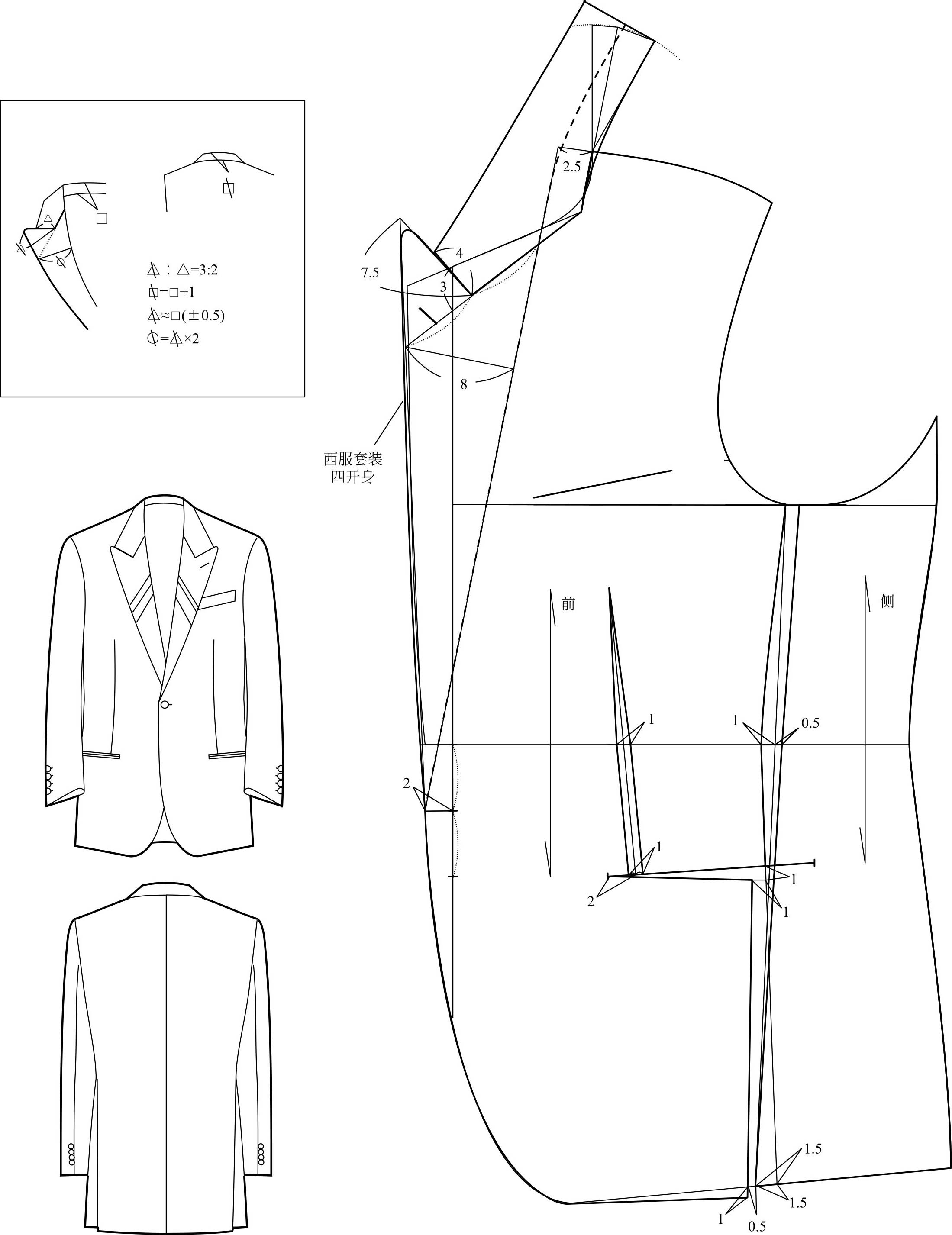

在西服套装四开身纸样基础上既改变款式也改变板型的类基本纸样系列设计，需注意的是要根据TPO规则确定相对稳定的品种，如运动西装类、夹克西装类或礼服西装类，甚至分出日间礼服和晚礼服。例如运动西装用四开身纸样、夹克西装用六开身，当然它们改变的局部尺寸要有所调整（图3-24、图3-25）。礼服纸样系列设计同样可以采用此法，传统版黑色套装用四开身结构，单排扣门襟变为双排扣门襟，领型从平驳领变为戗驳领（图3-26）。董事套装从西服套装四开身结构变平驳领为戗驳领，四开身变为六开身（图3-27）。西服套装四开身驳点下降半个扣位得到一粒扣门襟，加上戗驳领结构，从四开身变成加省六开身的塔士多礼服纸样（图3-28）。进一步深化设计可以固定同一类型采用不同板型或固定同一板型采用不同类型。

如果充分利用“一款多板”和“一板多款”相结合的纸样系列设计方法，会使“多款多板”的设计空间变得巨大（参阅下篇）。 OibWRx7MA15lBffd0XP67o23EFfTjWPzk1wZ/SgfkxbL7UgywvuLAC395Vqy6yLL
