经纬仪的使用主要包括安置经纬仪、照准目标、调焦、水平度盘配置和读数等工作。
在进行角度测量时，首先要在测站上安置经纬仪，即进行对中和整平。对中的目的是使仪器中心（或水平度盘中心）与测站点的标志中心位于同一铅垂线上；而整平则是为了使水平度盘处于水平位置。由于经纬仪的对中设备不同，对中的精度也不同，如用垂球对中的精度一般在3mm以内；光学对中器对中的精度可以达到1mm。另外，对中和整平的方法步骤也不一样，现分述如下。
（1）对中
①在测站点上方安放张开的三脚架，使其高度适中，架头大致水平，架腿与地面约成75°角。使架顶中心大致对准测站点标志中心，将三脚架的脚尖踩入土中。
②将仪器放在架头上，并随手拧紧连接仪器和三脚架的中心连接螺旋，挂上垂球，并调整垂球线长度使垂球尖略高于测站点。当垂球尖端偏离测站点较远时，可平移三脚架使垂球尖端对准测站点；如果垂球尖端与测站点相距较近，可适当放松中心连接螺旋，在三脚架头上缓缓移动仪器，使垂球尖端精确对准测站点。垂球对中的误差一般应小于3mm。对中完成后，应随手拧紧中心连接螺旋。
（2）整平

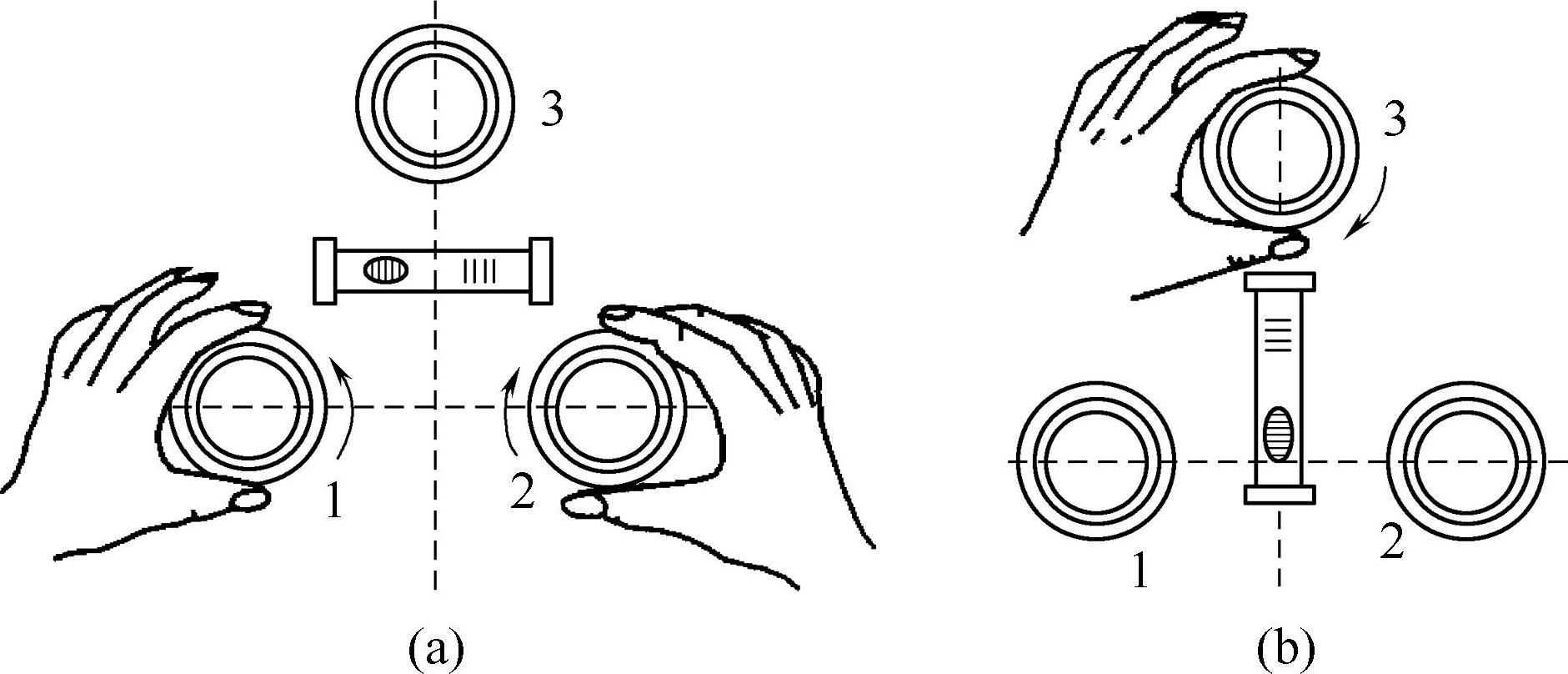

①先旋转脚螺旋使圆水准器气泡居中，然后，松开水平制动螺旋，转动照准部使照准部管水准器平行于任意两个脚螺旋的连线，如图3-10（a）所示。
图3-10 整平
②根据气泡的偏离方向，两手同时向内或向外旋转脚螺旋，使气泡居中（气泡移动方向与左手大拇指的转动方向一致）。
③转动照准部90°，如图3-10（b）所示，旋转第三个脚螺旋使气泡居中。如此反复进行，直至照准部转到任何位置时，气泡都居中为止。
【注意】 在风力较大的情况下，垂球对中的误差也会较大，此时应使用光学对中器对中的方法安置仪器。

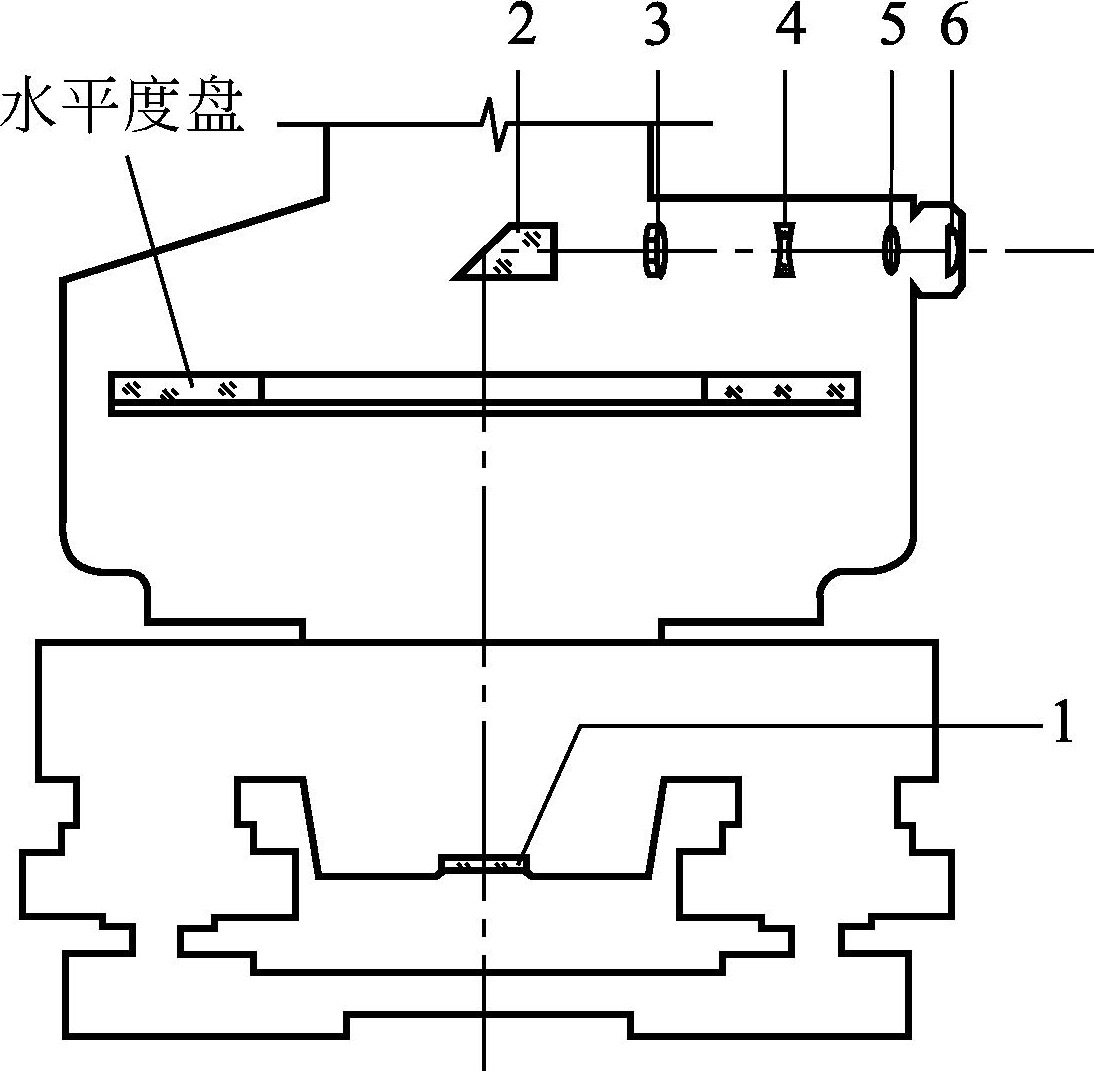

常见的经纬仪大多数都装置有光学对中器，光学对中器是由一组折射透镜组成。图3-11为光学对中器光路图。测站点地面标志的影像经反光棱镜2转向90°，通过透镜组放大后成像在分划板5上，如果从目镜6处观察到测站点标志中心位于分划板5的圆圈中心，则说明水平度盘中心已位于过测站点的铅垂线上。
图3-11 光学对中器光路
1—保护玻璃；2—反光棱镜
使用光学对中器对中，不但精度高，而且受外界条件影响小，在工作中被广泛采用。该项操作需使对中和整平反复交替进行，其操作步骤如下。
（1）将仪器三脚架安置在测站点上，目估使架头水平，并使架头中心大致对准测站点标志中心。
（2）装上仪器，先将经纬仪的三个脚螺旋转到大致同高的位置上，再调节（旋转或抽动）光学对中器的目镜，使对中器内分划板上的圆圈（简称照准圈）和地面测站点标志同时清晰，然后，固定一条架腿，移动其余两架腿，使照准圈大致对准测站点标志，并踩踏三脚架腿，使其稳固地插入地面。
（3）对中 旋转脚螺旋，使照准圈精确对准测站点标志，光学对中的误差应小于1mm。
（4）粗平 根据气泡偏离情况，分别伸长或缩短三脚架腿，使圆水准器气泡居中。
（5）精平 用前面垂球对中所述整平方法，使照准部管水准器气泡精确居中。
（6）检查仪器对中情况，若测站点标志不在照准圈中心且偏移量较小，可松开仪器中心连接螺旋，在架顶上平移仪器使其精确对中，再重复步骤（5）进行整平；如偏移量过大，则重复操作（3）、（4）、（5）的步骤，直至对中和整平均达到要求为止。
【例3-4】 经纬仪操作过程中应该（ ）使圆水准气泡居中。 （升降脚架）
【例3-5】 经纬仪安置时，整平的目的是（ ）。 （使仪器的竖轴位于铅垂位置，水平度盘水平）

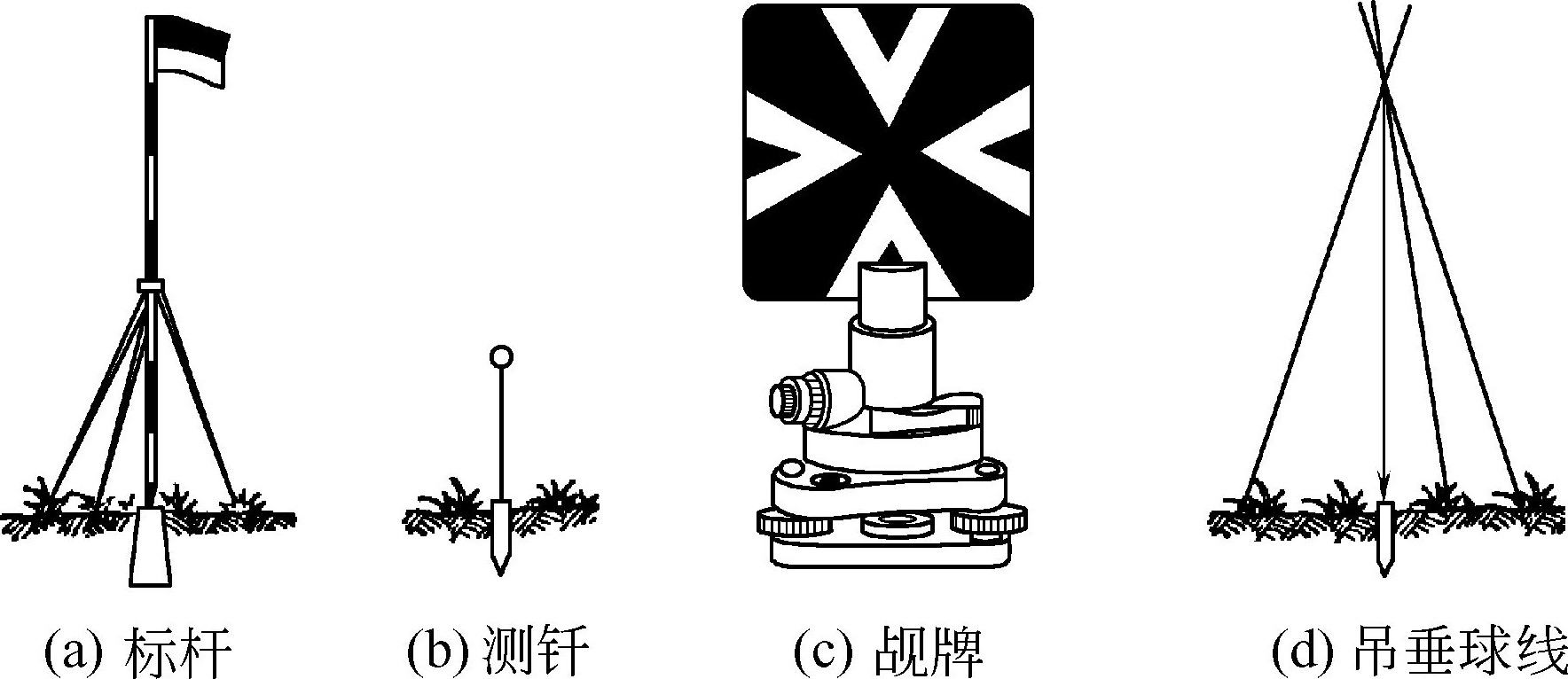

如图3-12所示。测角时的照准标志，一般是标杆（花杆）、测钎、觇牌或吊垂球线。
图3-12 测角时的照准标志
测量水平角时，先松开水平和望远镜制动螺旋，调节望远镜目镜使十字丝清晰；利用望远镜上的准星或粗瞄器粗略照准目标并拧紧制动螺旋；调节物镜调焦螺旋使目标清晰并消除视差；利用水平和望远镜微动螺旋精确照准目标。

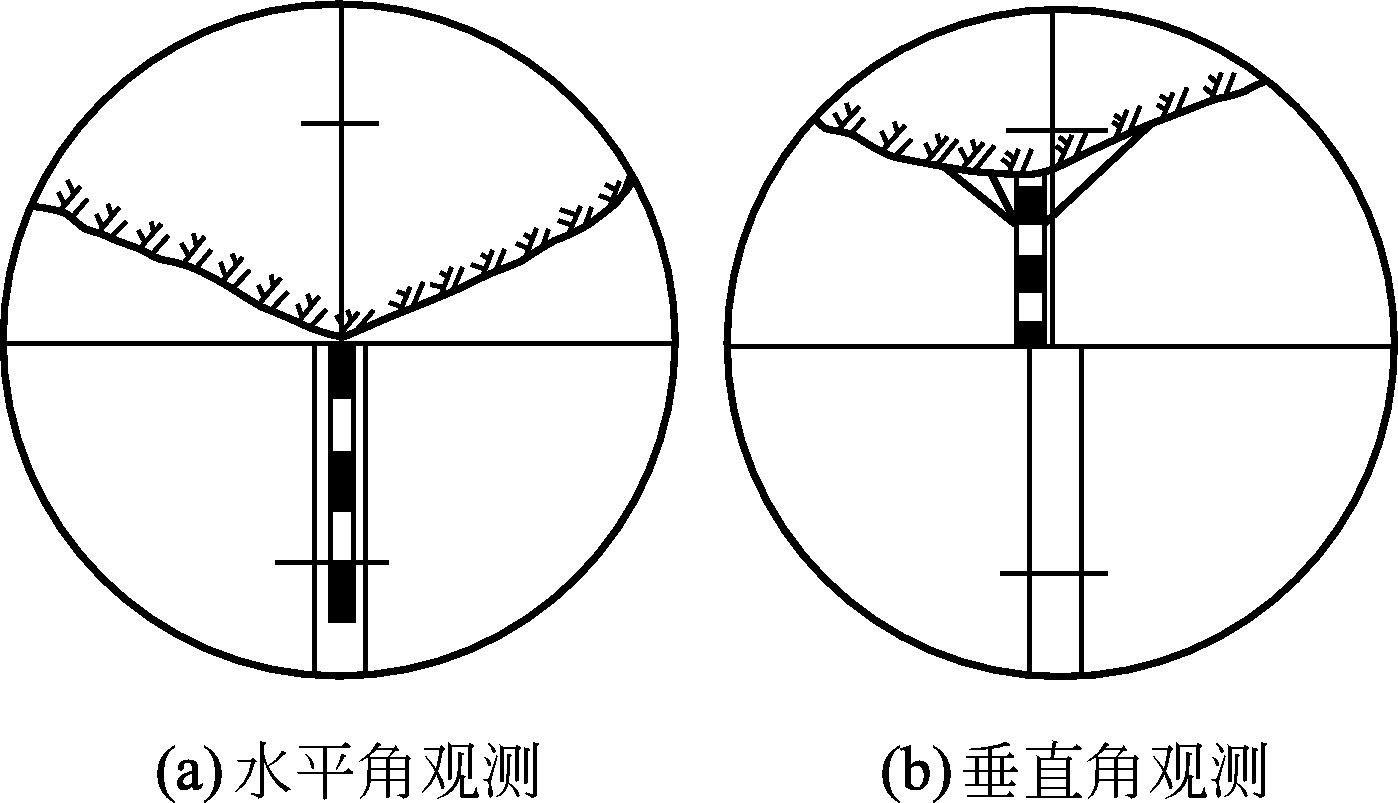

如图3-13所示。照准时应注意，水平角观测时要尽量照准目标底部。目标离仪器较近时，成像较大，可用单丝平分目标；目标离仪器较远时，可用双丝夹住目标或用单丝和目标重合。竖直角观测时应照准目标顶部或某一预定部位。
图3-13 照准目标的方法
（1）读数 读数方法如本章第二节所述。读数时要注意以下两点：一是应打开度盘照明反光镜，并调节反光镜的开度和方向使读数窗内亮度适中；二是应调节读数显微镜目镜使度盘影像清晰，然后读数。
（2）置数 在水平角观测或建筑工程施工放样中，常常需要使某一方向的读数为零或某一预定值。照准某一方向时，使度盘读数为某一预定值的工作称为置数。测微尺读数装置的经纬仪多采用度盘变换器结构，其置数方法可归纳为“先照准后置数”，即先精确照准目标，并固紧水平及望远镜制动螺旋，再打开度盘变换手轮保险装置，转动度盘变换手轮，使度盘读数等于预定数值，然后，关上变换手轮保险装置。
