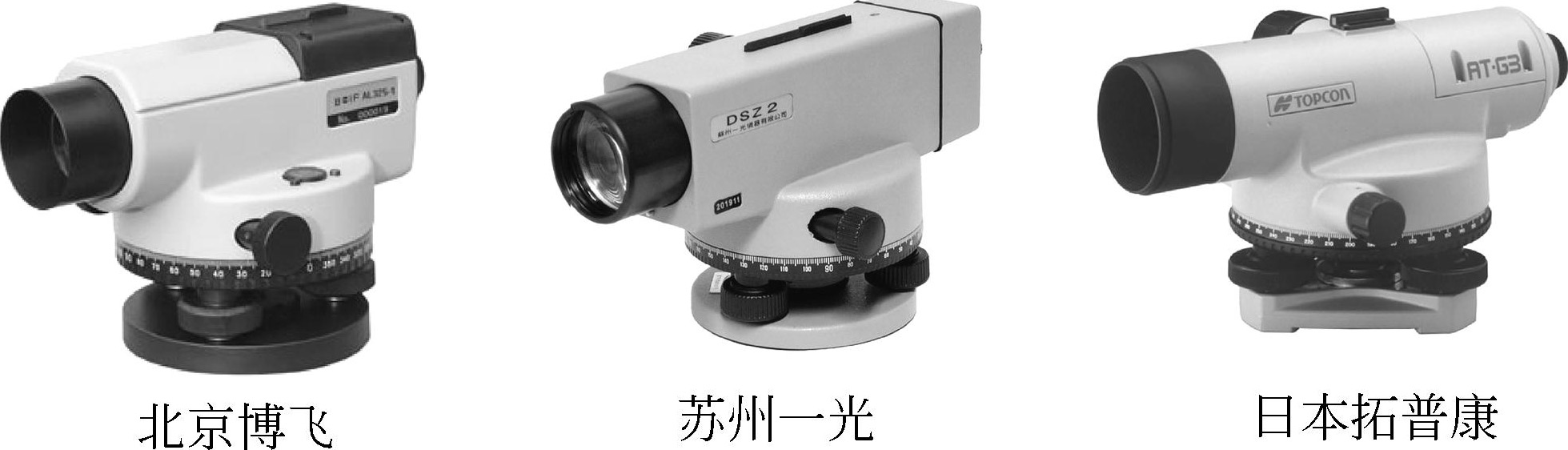

自动安平水准仪是一种只需概略整平即可获得水平视线读数的仪器，即利用水准仪上的圆水准器将仪器概略整平时，由于仪器内部自动安平机构（自动安平补偿器）的作用，十字丝交点上读得的读数始终为视线严格水平时的读数。这种仪器操作迅速简便，测量精度高，深受测量人员欢迎。近几年来，国产DS3级自动安平水准仪已广泛应用于各种工程测量作业中。图2-31为几种常用的自动安平水准仪。本节简要介绍仪器的自动安平原理，国产DZS3-1型自动安平水准仪的结构特点和使用方法。
图2-31 自动安平水准仪

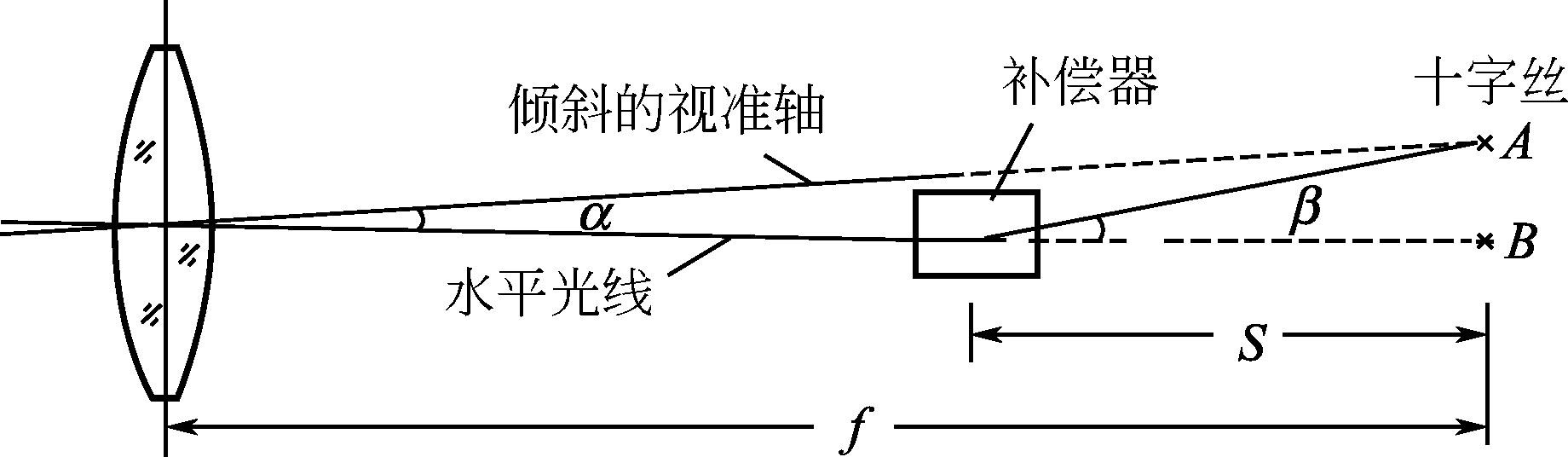

自动安平水准仪的安平原理如图2-32所示。若视准轴倾斜了 α 角，为使经过物镜光心的水平光线仍能通过十字丝交点 A ，可采用下列两种方法。
图2-32 自动安平原理
（1）在望远镜的光路中设置一个补偿器装置，使光线偏转一个 β 角而通过十字丝交点 A 。
（2）若能使十字丝交点移至 B ，也可使视准轴处于水平位置而实现自动安平。
自动安平水准仪中常用的补偿器，其结构是采用特殊材料制成的金属丝悬吊一组光学棱镜组成，利用重力原理进行视线的安平，只有当视准轴的倾斜角 α 在一定的范围内，补偿器才起作用，能使补偿器起作用的最大容许倾斜角称为补偿范围。自动安平水准仪的补偿范围一般为±8'～±12'，质量较好的自动安平水准仪甚至达到±15'，补偿时间一般为2s；圆水准器的分划值一般为8'/2mm。因此，操作时只要将圆水准器气泡居中，补偿器马上就起作用。当水准尺像在1～2s后趋于稳定时，即可在水准尺上读数。

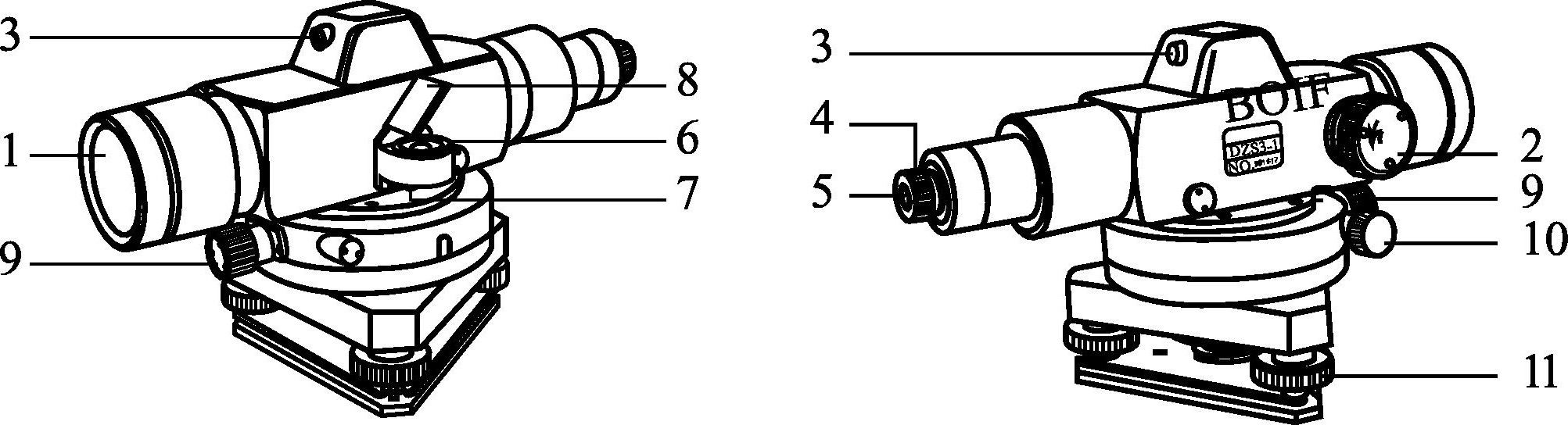

图2-33为北京博飞仪器股份有限公司DZS3-1型自动安平水准仪，其结构特点是没有管水准器和微倾螺旋，该型号中的字母Z代表“自动安平”汉语拼音的第一个字母。
图2-33 北京博飞仪器股份有限公司DZS3-1型自动
1—物镜；2—物镜调焦螺旋；3—粗瞄器；4—目镜调焦螺

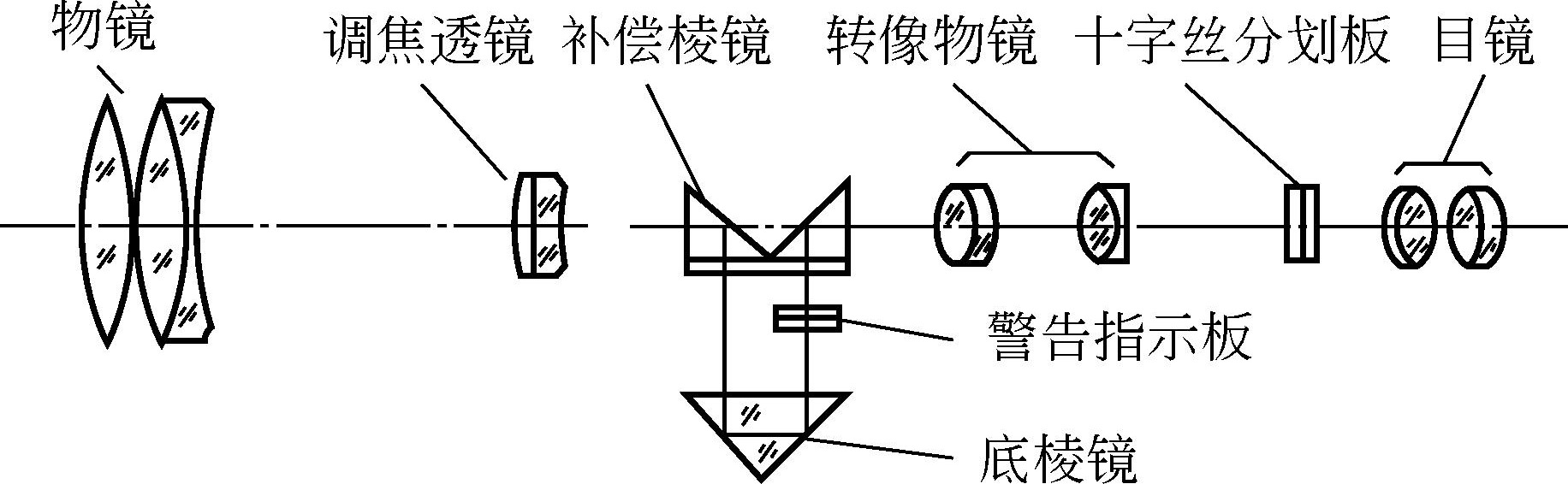

该仪器望远镜光路如图2-34所示。光线通过物镜、调焦透镜、补偿棱镜及底棱镜后，首先成像在警告指示板上，然后，指示板上的目标影像连同红绿颜色膜一起经转像物镜，第二次成像在十字丝分划板上，再通过目镜进行放大观察。DZS3-1型自动安平水准仪具有如下特点。
图2-34 DZS3-1型自动安平水准仪
（1）采用轴承吊挂补偿棱镜的自动安平机构，为平移光线式自动补偿器。
（2）设有自动安平警告指示器，可以迅速判别自动安平机构是否处于正常工作范围，提高了测量的可靠性。
（3）采用空气阻尼器，可使补偿元件迅速稳定。
（4）采用正像望远镜，观测方便。
（5）设置有水平度盘，可方便地粗略确定方位。

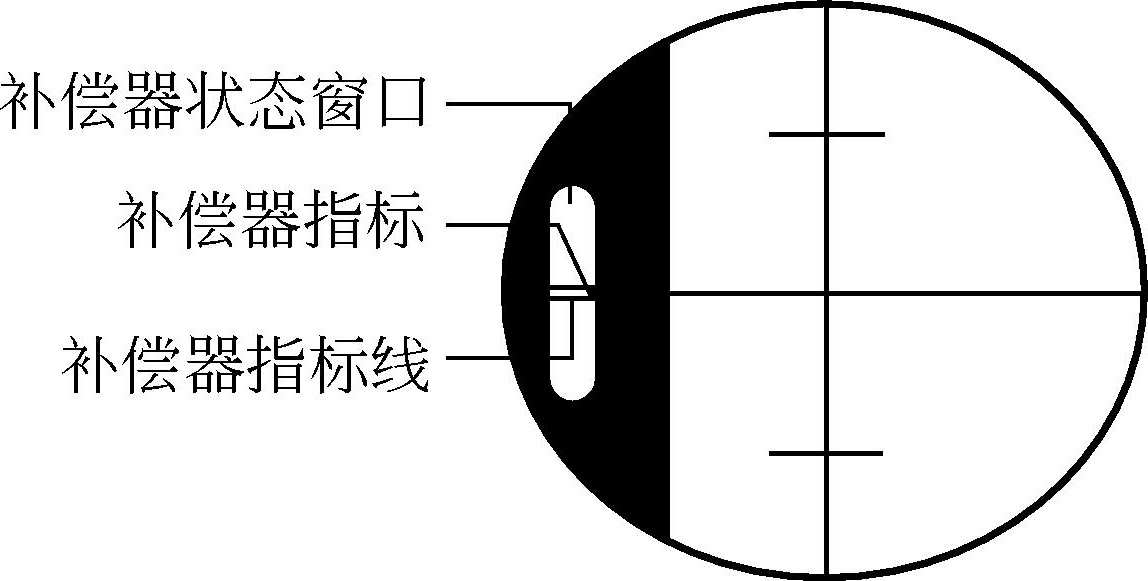

工作中，在测站上旋转脚螺旋使圆水准器气泡居中，即可瞄准水准尺进行读数。读数时应注意先观察自动报警窗的颜色（图2-35），若全窗是绿色，则可读数，若窗的任一端出现红色，则说明仪器的倾斜量超出了安平范围，应重新整平仪器后再读数。
图2-35 DZS3-1型
【例2-20】 自动安平水准仪只有圆水准器而没有管水准器。 （正确）
