微倾式水准仪的基本操作程序包括安置水准仪、粗略整平、照准和调焦、精确整平及读数。
将水准仪架设在两根水准尺中间，首先松开三脚架架腿的固定螺旋，按观测者的身高调节好三个架腿的高度，目估脚架顶面大致水平，用脚踩实三脚架腿，使脚架稳定、牢固，再拧紧固定螺旋。三脚架安置好后，从仪器箱中取出仪器，旋紧中心连接螺旋将水准仪固定在三脚架头上，以防止仪器从三脚架头上摔下来。
松开水平制动螺旋，转动仪器，将圆水准器置于两个脚螺旋之间，当气泡中心偏离零点位于 m 处时，如图2-13（a）所示，用两手同时相对（向内或向外）转动1、2两个脚螺旋（此时气泡移动方向与左手拇指移动方向相同），使气泡沿1、2两螺旋连线的平行方向移至中间 n 处，如图2-13（b）所示。然后转动第三个脚螺旋，使气泡居中，如图2-13（c）所示。初学者一般先练习用一只手操作，熟练后再用双手操作。

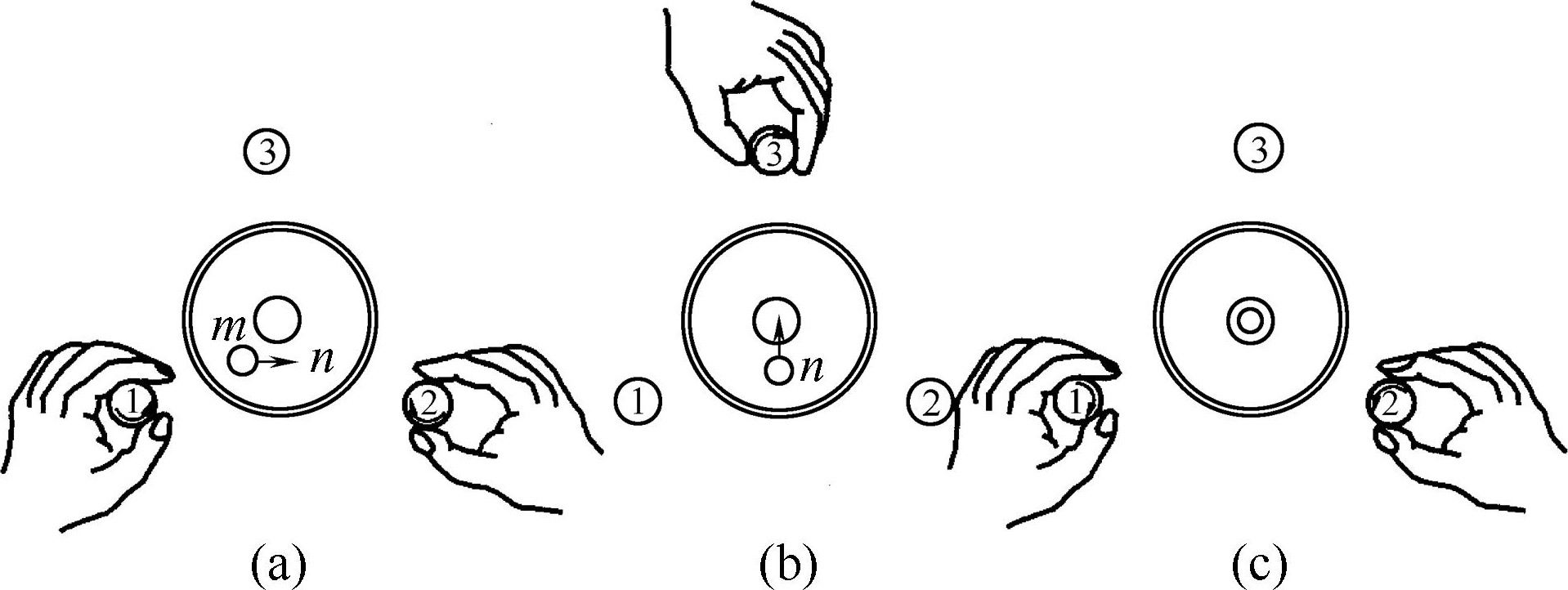

图2-13 粗略整平的过程
（1）将望远镜对准明亮的背景，旋转目镜调焦螺旋，使十字丝成像清晰。
（2）转动望远镜，利用望远镜镜筒上的缺口和准星的连线，粗略瞄准水准尺，拧紧水平制动螺旋。
（3）旋转物镜调焦螺旋，并从望远镜内观察至水准尺影像清晰，然后转动水平微动螺旋，使十字丝竖丝照准水准尺中央稍偏一点，以便读数，如图2-14所示。

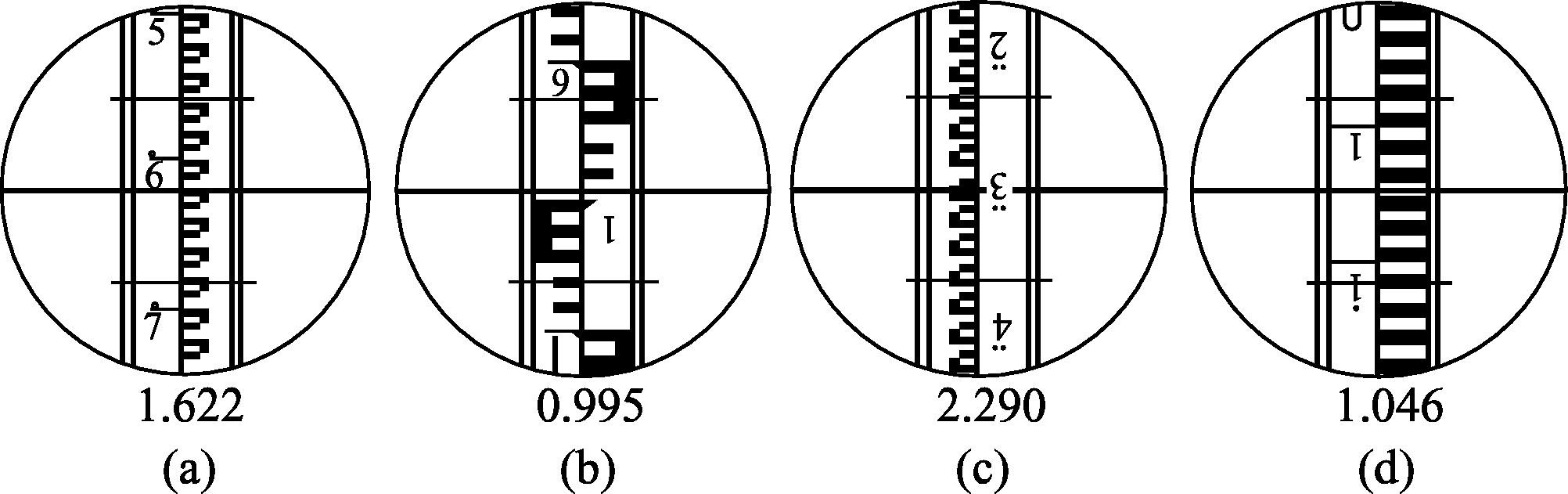

图2-14 水准尺上的读数
（4）消除视差 当尺像与十字丝分划板平面不重合时，眼睛靠近目镜微微上下移动，发现十字丝和目镜影像有相对运动，这种现象称为视差，如图2-15（a）、（b）所示，图2-15（c）是没有视差的情况。视差会带来读数误差，所以观测中必须消除视差。

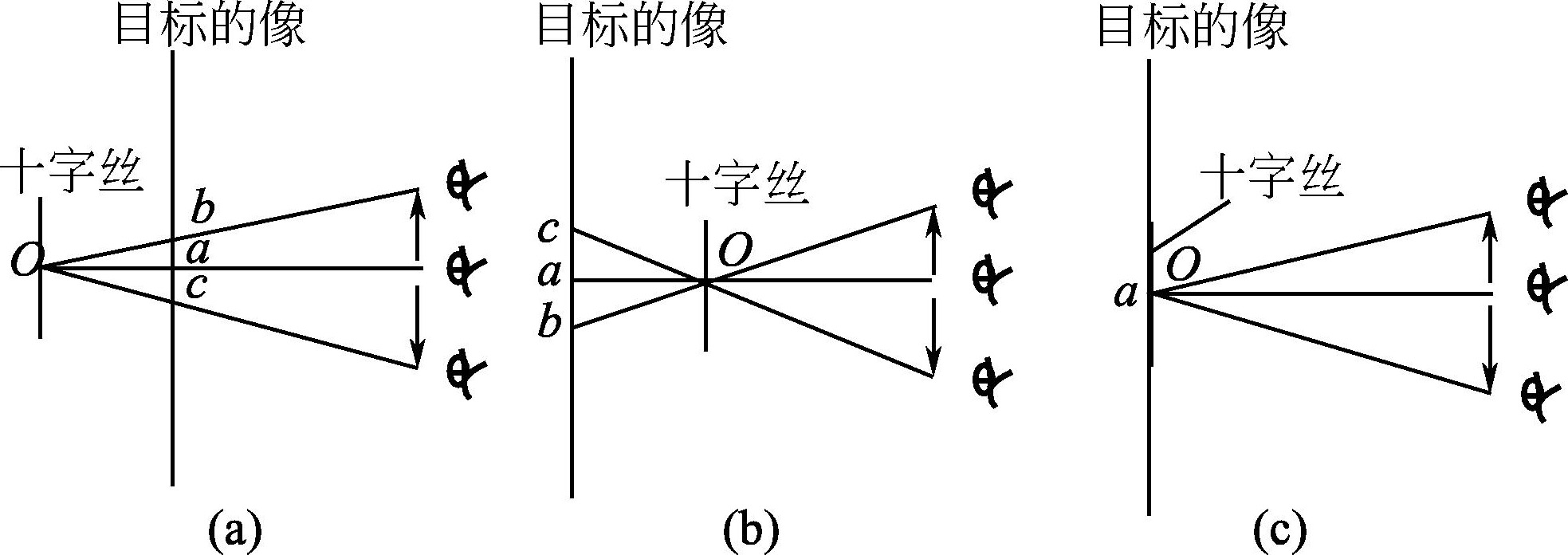

图2-15 十字丝视差
消除视差的方法是反复仔细地调节物镜调焦螺旋、目镜调焦螺旋，直到眼睛上下移动时读数不变为止。
先从望远镜的一侧观察水准管气泡偏离零点的方向，右手缓慢而均匀地转动微倾螺旋，使符合水准器两半边气泡严密吻合，此时视线水平，可以读数。
【例2-11】 使用水准仪进行水准测量时，其精确整平的目的是（ ）。 （使视准轴平行于管水准轴）
【例2-12】 用水准仪望远镜在标尺上读数时，应首先消除视差，产生视差的原因是（ ）。 （标尺成像面与十字丝平面不重合）
当确认水准管气泡居中时，应立即读取十字丝中丝在水准尺上的读数，对于倒像望远镜，所用水准尺的注记数字是倒写的，但从望远镜中看到的尺像是正立的，水准标尺的注记是从标尺底部向上增加的，故在望远镜中读数应该从上往下读。读数时，先默估出毫米数，再依次将米、分米、厘米、毫米四位数全部报出。如图2-14（b）所示，读数为0.995，读数后应检查气泡是否符合，若不符合再精确整平，重新读数；完成黑面尺的读数后，将水准标尺纵转180°，立即读取红面尺的读数，若两读数之差等于该尺红面注记的零点常数，说明读数正确。
【例2-13】 水准仪照准水准尺后，十字丝不清晰，应（ ）。 （调节目镜调焦螺旋）
（1）每次作业时，必须检查仪器箱是否扣好或锁好，提手和背带是否牢固。
（2）取出仪器时，应先看清楚仪器在箱内的安放位置，以便使用完毕照原样装箱，仪器取出后，要盖好仪器箱。
（3）安置仪器时，注意拧紧架腿螺旋和中心连接螺旋；作业员在测量过程中不得离开仪器，特别是在建筑工地等处工作时，更要防止意外事故发生。
（4）操作仪器时，制动螺旋不要拧得过紧，仪器制动后，不得用力转动仪器，转动仪器时必须先松开制动螺旋。
（5）仪器在工作时，应撑伞遮住仪器，以避免仪器被暴晒或雨淋，影响观测精度。
（6）迁站时，若距离较近，可将仪器各制动螺旋固紧，收拢三脚架，一手持脚架，一手托住仪器搬移。若距离较远，应装箱搬运。
（7）仪器装箱前，先清除仪器外部灰尘，松开制动螺旋，将其他螺旋旋至中部位置。按仪器在箱内的原安放位置装箱。
（8）仪器装箱后，应放在干燥通风处保存，注意防盗、防潮、防霉和防碰撞。
