下载掌阅APP，畅读海量书库
立即打开
在21世纪的今天，高性能、环境友好型的建筑乳胶涂料、外墙外保温涂料优势越发凸显，仿大理石和仿铝幕墙等质感装饰涂料的问世将带动建筑涂料产业升级和发展，使之朝着技术含量、附加值较高的方向迈进。特别是针对世界能源危机，对建筑节能提出更高要求后，对建筑墙体（内墙和外墙）的涂料节能和环保也提出相应的标准。
水溶性内墙涂料系以水溶性合成树脂为主要成膜物，以水为稀释剂，加入一定量的填料、颜料和助剂，经过研磨、分散后而制成的材料。这类涂料属于低档涂料，主要用于一般民用建筑室内墙面的装饰。目前，常用的水溶性内墙涂料有聚乙烯醇缩甲醛内墙涂料、聚乙烯醇水玻璃内墙涂料和改性聚乙烯醇系内墙涂料等。
水溶性内墙涂料由于不含有机溶剂，所以在生产和施工中，安全、无毒、无味、不燃、不污染环境。水溶性内墙涂料的技术指标应符合《水溶性内墙涂料》（JC/T 423—1991）中的规定，同时还应符合《室内装饰装修材料内墙涂料中有害物质限量》（GB 18582—2008）中的要求。
聚乙烯醇水玻璃内墙涂料是以聚乙烯醇树脂的水溶液和水玻璃所组成的液体为黏结料，加入一定量的填料、颜料和表面活性剂，经搅拌、研磨而制成的一种水溶性涂料，在工程上俗称“106”涂料。
聚乙烯醇水玻璃内墙涂料原材料资源丰富、价格便宜、工艺简单，不仅是我国生产较早、使用最广泛的一种内墙涂料，而且也是一种“绿色”环保型涂料，它具有无毒、无味、不燃特性，能在稍潮湿的墙面上施工，与各类基材的墙面都有一定的黏结力，涂膜干燥速度快，表面光洁平滑，能形成一层类似石材光泽的涂膜，具有一定的装饰效果，并且价格较低，是一种容易被人们接受的内墙涂料。它能在稍潮湿的墙面上施工，与墙面有一定的黏结力。但是，膜层的耐擦洗性能比较差，容易出现粉化和脱落现象。
聚乙烯醇水玻璃涂料中的颜料品种主要是钛白粉（TiO 2 ）、立德粉（ZnS·BaSO 4 ）、氧化铁红（Fe 2 O 3 ）和铬绿（Cr 2 O 3 ）等，其颜色主要有白色、奶白色、湖蓝色、果绿色、蛋青色和天蓝色等；填料品种主要有碳酸钙（CaCO 3 ）和滑石粉（3MgO·4SiO 2 ·H 2 O）等；另外加入少量的表面活性剂、快速渗透剂等。
聚乙烯醇水玻璃涂料主要适用于住宅、商店、医院、剧场、学校等建筑物的内墙装饰。
聚乙烯醇水玻璃涂料的主要技术性能指标如表2-128所列。

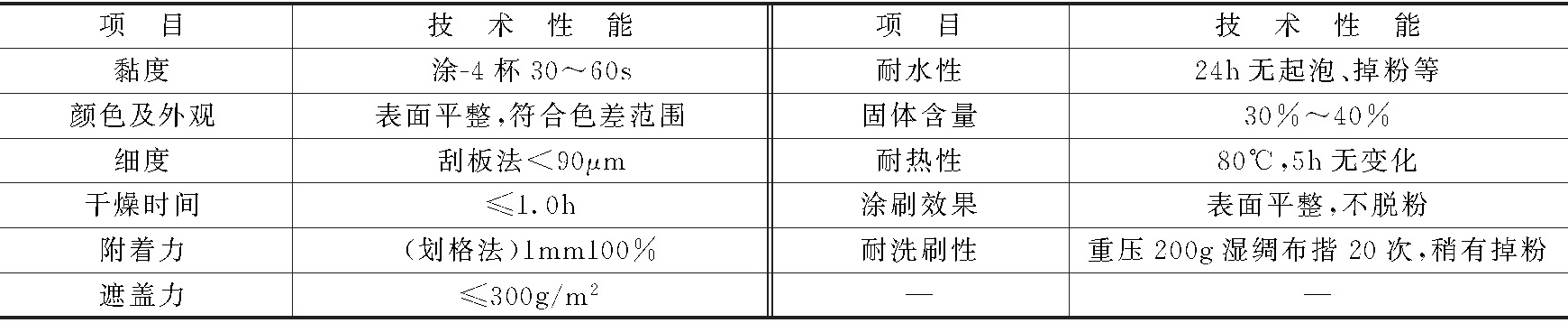

表2-128 聚乙烯醇水玻璃涂料的主要技术性能指标
聚乙烯醇缩甲醛涂料，是以聚乙烯醇与甲醛不完全缩合反应而生成的聚乙烯醇半缩甲醛水溶液为胶结材料，加入适量的颜料、填料及其他助剂，经混合、搅拌、研磨、过滤等工序而制成的一种涂料，在工程上俗称为“803”内墙涂料。其生产工艺与聚乙烯醇水玻璃涂料相似，生产成本基本相当，但耐水性、耐擦洗性略优于聚乙烯醇水玻璃涂料，是一种聚乙烯醇水玻璃涂料的改进产品，受到国内一般建筑内墙装饰的欢迎。
聚乙烯醇缩甲醛涂料，也是一种“绿色”环保型内墙涂料，具有无毒、无味、干燥速度快、遮盖力强、涂层光洁、涂刷方便、装饰性好、耐擦洗性好等优良特性；对施工温度要求不高，冬季低温环境下不易结冻；对各种基材墙面有较好的附着力，能在稍潮湿的基层上及旧墙面上施工，可涂刷在混凝土、纸筋、石灰、灰泥表面。这种涂料主要适用于大厦、住宅、剧院、医院、学校等室内墙面的装饰。
聚乙烯醇缩甲醛涂料的主要技术性能指标如表2-129所列。

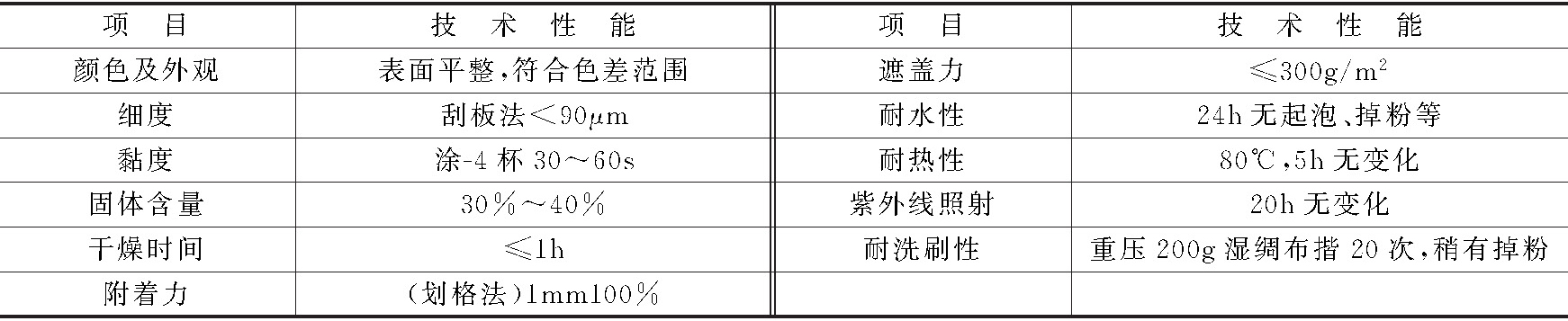

表2-129 聚乙烯醇缩甲醛涂料的主要技术性能指标
聚乙烯醇水玻璃涂料或聚乙烯醇缩甲醛涂料，总的来说其耐洗刷性仍然不高，难以满足内墙装饰的功能要求。改性后的聚乙烯醇系内墙涂料，其耐擦洗性可提高500～1000次以上。改性的方法是提高基料的耐水性及采用活性填料提高涂膜的耐水洗性。
合成树脂乳液内墙涂料是以合成树脂乳液为基料的薄型内墙涂料。它以水代替了传统油漆中的溶剂，对环境不产生污染，安全无毒，保色性好，透气性佳，容易施工，是建筑涂料中极其重要的一族，一般用于室内墙面装饰。目前，常用的品种有醋酸乙烯乳液内墙涂料、乙-丙乳液内墙涂料和苯-丙乳液内墙涂料等。
合成树脂乳液内墙涂料，应执行国家标准《合成树脂乳液内墙涂料》（GB/T 9755—2001）中的规定，同时还应符合《室内装饰装修材料内墙涂料中有害物质限量》（GB 18582—2008）中的要求。
乙-丙乳胶漆是由醋酸乙烯与丙烯酸酯共聚乳液为主要成膜物质，掺入适量的填料及少量的颜料和助剂，经过研磨或分散后配制而成的半光或有光内墙涂料。
乙-丙乳胶漆涂料是一种中高档内外墙装饰涂料，乙-丙乳胶漆涂料的主要特点如下：①在共聚乳液中引入了丙烯酸丁酯、甲基丙烯酸甲酯、甲基丙烯酸、丙烯酸等单体，从而提高了乳液的光稳定性，使配制的涂料耐候性良好，所以室内外均可使用；②在共聚乳液中引进丙烯酸丁酯，能起到一定的增塑作用，可以提高涂膜的柔韧性；③这种涂料中的主要原料为醋酸乙烯，国内这种资源比较丰富，涂料的价格适中；④这种是以水作为稀释剂，安全无毒，施工方便，干燥速度快，其耐水性、耐候性、耐久性都优于聚乙酸乙烯乳胶漆，表面具有一定的光泽，是一种常用的内外墙装饰涂料。
乙-丙乳胶漆涂料常用的颜料和填料有金红石型钛白粉、氧化铁红、氧化铁黄、氧化铁黑、酞菁蓝等；辅助材料有分散剂（六偏磷酸钠）、防霉剂（五氯酚钠、苯甲酸钠、亚硝酸钠）和消泡剂等。乙-丙乳胶漆涂料的施工温度应当大于10℃，涂刷面积为4m 2 /kg。
乙-丙乳胶漆的主要技术性能指标如表2-130所列。

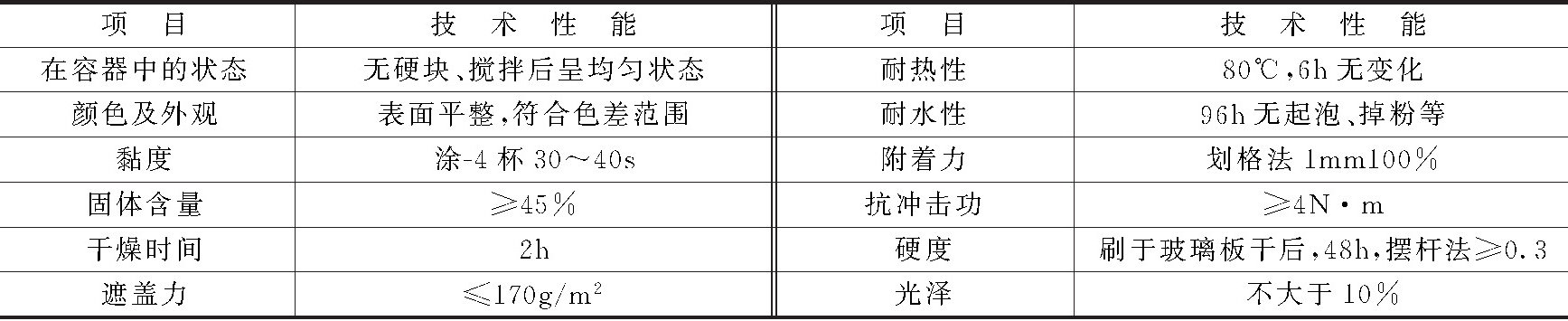

表2-130 乙-丙乳胶漆的主要技术性能指标
醋酸乙烯乳胶漆是由醋酸乙烯乳液为主要成膜物质，加入适量的颜色、填料及各种助剂，经研磨或分散处理而制成的一种水乳型涂料。
醋酸乙烯乳胶漆由于用水作为分散剂，所以是属于绿色环保型材料，具有无味、无毒、不燃、涂膜细腻、表面平滑、透气性好、附着力强、色彩鲜艳、装饰效果好、价格适中、耐水性较好、易于施工等优良特点，但它的耐水性、耐碱性、耐候性比其他共聚乳液差，是一种中高档的内墙涂料，仅适用于装饰要求较高的内墙，不宜用作外墙的装饰。
醋酸乙烯乳胶漆的主要成膜物质为聚醋酸乙烯乳液。聚醋酸乙烯乳液是由醋酸乙烯单体、引发剂、乳化剂、增塑剂等通过乳液聚合方法而制得的。颜料和填料的种类、掺量对涂料的色彩、遮盖力、耐擦洗性、流平性等均有较大的影响。常用的颜色除了可以用矿物颜料以外，还可以采用有机颜料；常用的矿物颜料有氧化铁系列等，有机颜料的品种有酞菁蓝、酞菁红、酞菁绿、耐晒黄G等。
为了保证颜料和填料能均匀地分散到乳液中，一般先将颜料、填料、水、少量分散剂和湿润剂等预先研磨分散成色浆，然后再乳液进行混合。此外，还应根据具体情况掺加适量的增稠剂、消泡剂、防霉剂、防冻剂和防锈剂等助剂。工程实践证明，聚醋酸乙烯乳液的施工温度应大于10℃。
醋酸乙烯乳胶漆的主要技术性能指标如表2-131所列。

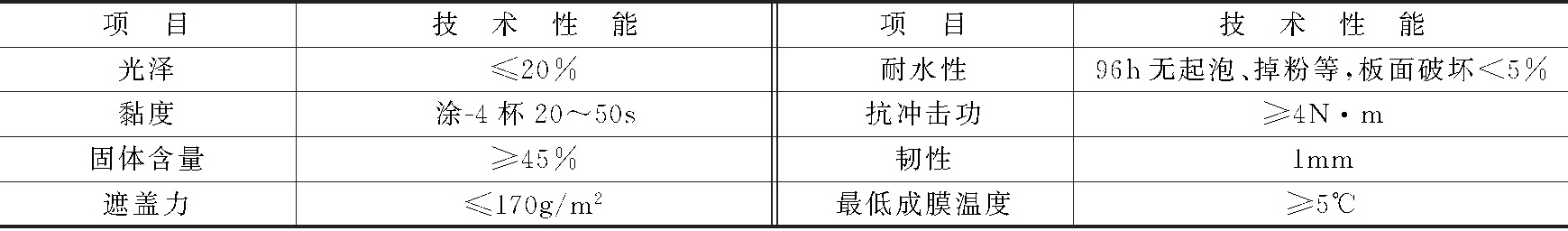

表2-131 醋酸乙烯乳胶漆的主要技术性能指标
苯-丙乳胶漆涂料，是由苯乙烯、丙烯酸酯、甲基丙烯酸等三元共聚乳液为主要成膜物质，掺入适量的填料、少量的颜色和助剂，经过研磨、分散后配制而成的一种具有各种色彩的内外墙涂料。
苯-丙乳胶漆涂料具有优良的耐水性、耐碱性、耐光性、耐擦洗性、耐候性、不变颜色等特点；其外观细腻，色彩鲜艳，质感很好；与水泥材料的基材附着力强。尤其是耐碱性、耐水性、耐擦洗性及耐久性、与水泥基层的附着力等，均优于以上各种内墙涂料。由于苯-丙乳胶漆涂料具有耐水性强、表观细腻和保水性好等独特的优点，所以，它既是一种中高档内墙装饰涂料，同时也是一种很好的外墙涂料。
苯-丙乳胶漆涂料可采用刷涂或滚涂的方式进行施工，施工温度不应低于10℃，湿度不大于85%。
苯-丙乳胶漆涂料的主要成膜物质是苯乙烯-丙烯酸酯共聚乳液，其颜料一般用钛白粉、铁红、铁黄、铁黑、酞菁蓝等，填料一般用滑石粉、沉淀硫酸钡、硅灰石粉和轻质碳酸钙等，辅助材料一般用中和剂、增稠剂、分散剂、防霉剂和消泡剂等。
苯-丙乳胶漆涂料技术性能指标如表2-132所列。
表2-132 苯-丙乳胶漆涂料的主要技术性能指标
豪华纤维内墙涂料系以天然或人造纤维为基料，配以各种辅料加工而制成。豪华纤维内墙涂料是近几年才研制开发的一种新型建筑节能装饰涂料，具有下列10大优点。
（1）豪华纤维内墙涂料的花色品种比较多，有不同的质感，还可以根据用户需要调配各种色彩，整体视觉效果和手感非常好，立体感比较强，给人一种似画非画的感觉，广泛用于各种商业建筑、高级宾馆、歌舞厅、影剧院、办公楼、写字间、居民住宅等。
（2）豪华纤维内墙涂料中不含石棉、玻璃纤维等物质，是一种无毒、无污染的环保型建筑涂料。
（3）豪华纤维内墙涂料的透气性能好，即使在新建房屋室内施工也不会出现脱落，施工装饰后的房间居住者感觉比较舒适。
（4）豪华纤维内墙涂料的保温隔热和吸声性能良好，潮湿天天不结露水，在空调房间使用可节能，特别适用于公共娱乐场所的墙面和顶棚的装饰。
（5）豪华纤维内墙涂料防静电性能良好，在制造的过程中已进行了防霉处理，灰尘不易吸附，对人身也有一定好处处。
（6）豪华纤维内墙涂料的整体性很好，耐久性优异，使用时间久也不会出现脱层。
（7）豪华纤维内墙涂料有防火阻燃的专门品种，完全可以满足高层建筑装修的需要。
（8）豪华纤维内墙涂料系水溶性涂料，不会产生难闻的气味及危险性，尤其适用于翻新的室内装修工程。
（9）豪华纤维内墙涂料对于基材没有苛刻的要求，可以广泛地涂装于水泥浆板、混凝土板、石膏板、胶板等各种基础材料上。
（10）豪华纤维内墙涂料对墙壁的光滑度要求不高，施工时主要以手抹为主，所以施工工序非常简单，施工方式灵活、安全，施工成本也比较低。
恒温内墙涂料是一种新型的节能室内涂料。建筑涂料恒温剂的主要成分是食品添加剂（如工氧化钛、食品级碳酸钙、碳酸钠、生育酚、田莆胶、聚丙烯钠、进口椰子油等），改性剂是用无毒的中草药提取物配制而成。此涂料在于蓄热原料利用昼夜温度高低的变化规律，得以循环往复的熔解与冷凝而进行蓄热与释热，使室内热量损耗减小，由于蓄热原料并无使用损耗，其恒温效果能恒久不变，所以恒温效果更佳。
恒温内墙涂料具有较好的相容性与分散性，可添加各色颜料，并能和其他乳胶漆以及腻子（透气性必须达到85%以上者）以适当比例混合使用，具有无毒、无污染、防霉、防虫、防菌的特性，在室内还散发出清爽的气味，属于真正的节能环保型功能涂料。恒温内墙涂料的技术性能如表2-133所列。

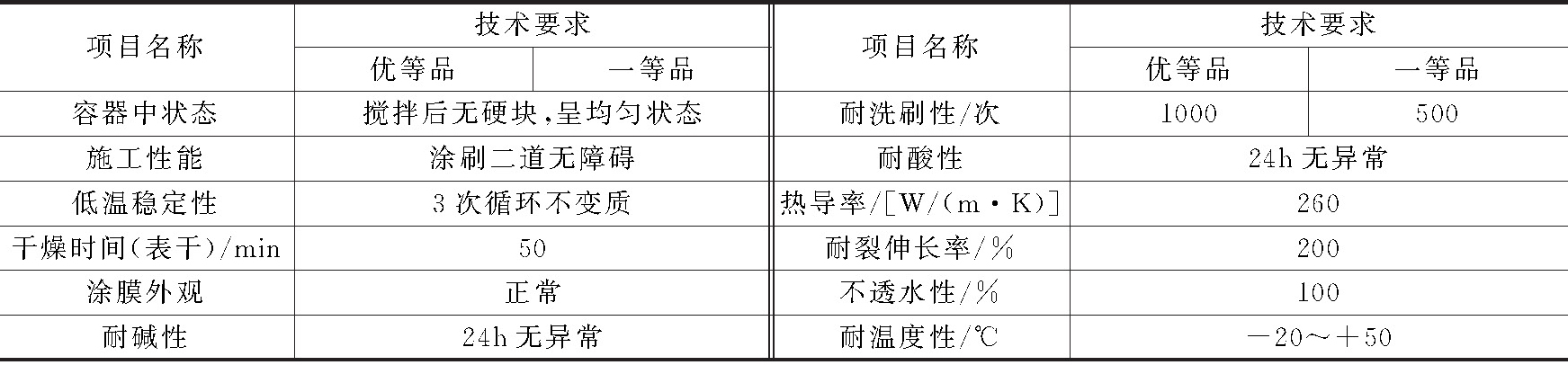

表2-133 恒温内墙涂料的技术性能
当生活质量越来越高，人们的消费更加注重保健、强身健体、延年益寿，更加崇尚回归自然。就内墙涂料而言，单纯的绿色环保已经不足以满足人们追求高品质生活的需求，人们希望涂料也能为生活带来健康。在这种高品质消费需求的带动下，一种集增氧、杀菌、除臭等功能于一体的绿色环保健康型涂料已悄然面世。这种涂料不仅无毒无害，而且能在光热作用下，产生负氧离子，同时可以分解有害的甲醛、氨气等有害物质，消除异常气味，对提高人们的生活环境质量有着积极作用。
试验表明，增氧杀菌涂料能够更好地消除人体疲劳，使人身心放松。因此，这种增氧杀菌的涂料一经面市，就受到众多高端消费者的广泛青睐。目前，尽管这种增氧杀菌涂料的价格比普通的绿色环保涂料价格要高，但是随着技术的发展以及人们经济水平的提高，这种涂料无疑将受到越来越多人的青睐，增氧、杀菌、除臭的绿色涂料，必将成为未来建筑内墙涂料发展的新方向。
