制作出频数分布表后，比单纯看原始数据更容易抓住数据的部分整体特征。但是数学不大好的同学看了这个表，可能不会有任何感觉。为了将数据整体的特征更加直观地表现出来，这时候就要用到矩形图。矩形图是将频数分布表的组用横轴表示、将频数用纵轴表示绘制出的柱状图。

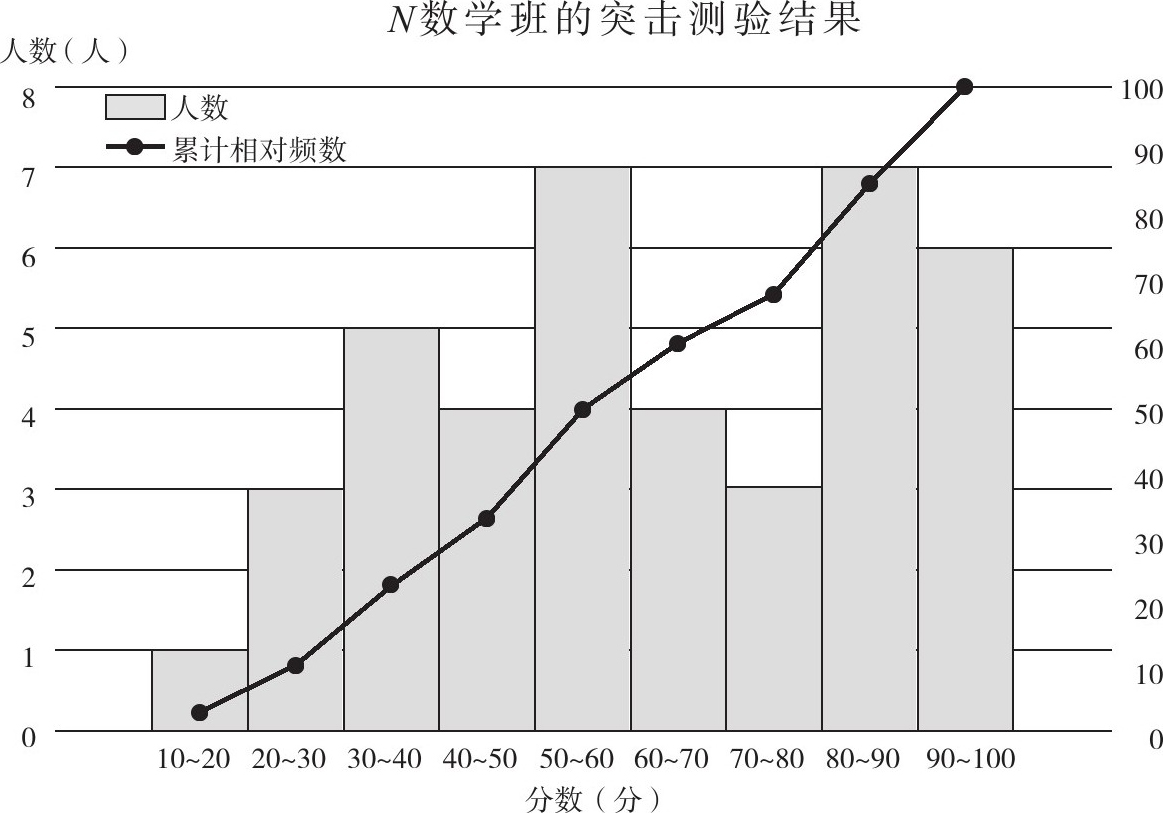

下图是以“N数学班突击测验结果”的频数分布表的数据制成的矩形图。折线部分表示累计相对频数。
做成矩形图之后，数据整体的特征立即变得一目了然。这次的测验结果中，“50～60分”与“80～90分”分数段的学生最多，学生的成绩有些两极分化。这是最让N老师头疼的地方。

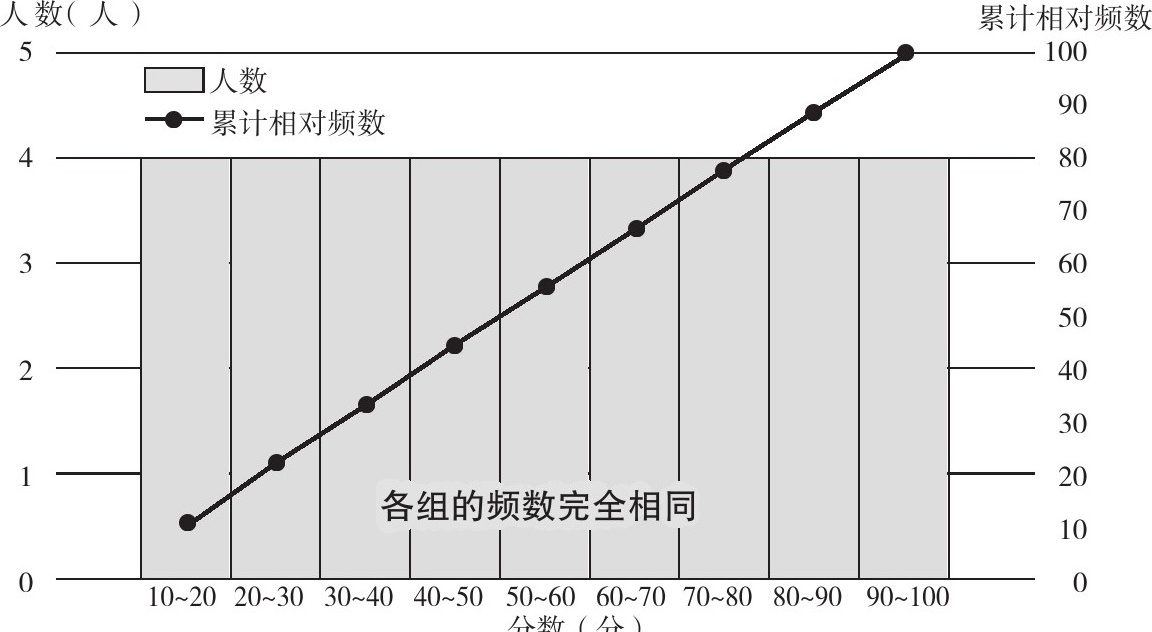

通过折线部分体现出的，不仅仅是某组及其以下的数据在全部数据组中的占比。例如下图中，在每组数的频数完全一致的情况下，折线图就会呈现一条直线。

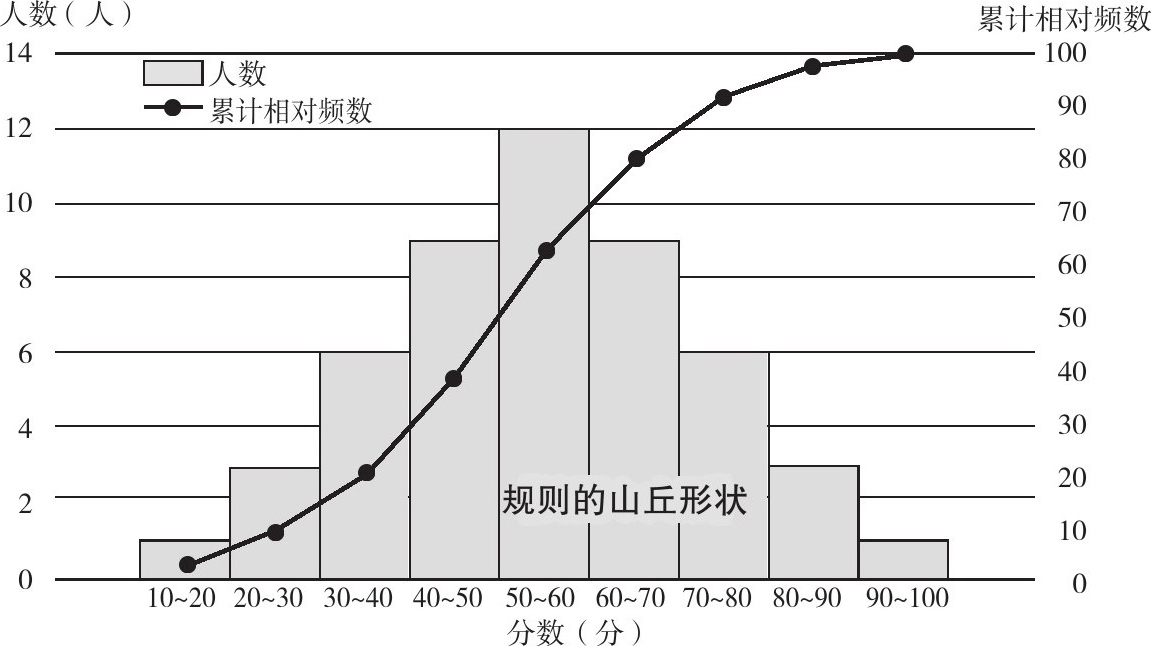

还有，在如下图所示的矩形图中，数据分布的正中央为最大值，矩形图呈现出犹如山丘一般的规则形状时，折线图呈S型（其实是将字母S拉伸之后的形状）。
（1）作图时，在最开始的组之前与最后的组之后，各空出一组的距离。这是为了让图表的最大值（90～100分）与最小值（10～20分）看起来更加清晰明确。
（2）一般来说，矩形图中相邻的两组，数柱之间没有空格。
