课堂范例

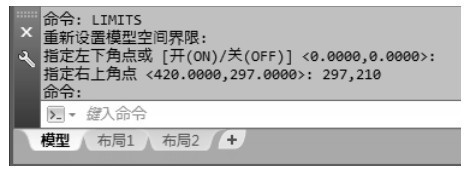

步骤01 输入【图形界限】命令LIMITS并按空格键确定，再次按空格键确定左下角点，指定新的图形界限297,210，最后按【Enter】键确定，如图2-27所示。
图2-27 设置图形界限尺寸
步骤02

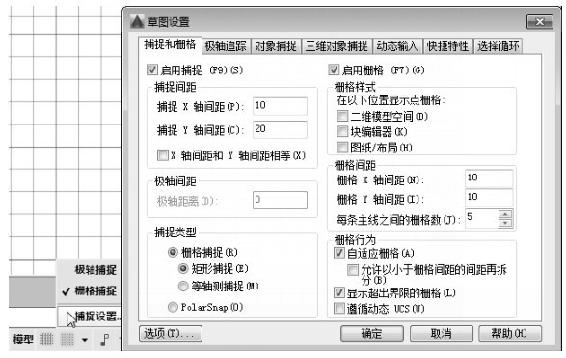

右击【捕捉】按钮
，在弹出的快捷菜单中单击【捕捉设置】命令，打开【草图设置】对话框，如图2-28所示。
图2-28 打开【草图设置】对话框
在AutoCAD中输入新的图形界限尺寸时，必须使用英文小写状态逗号【，】。

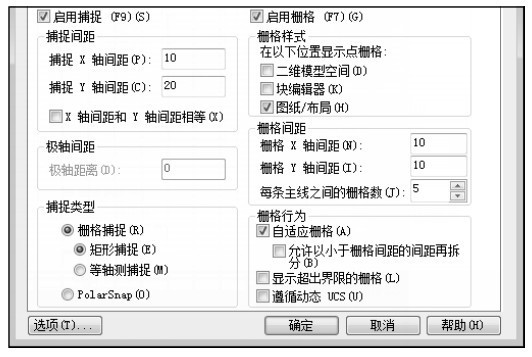

步骤03 单击勾选【图纸/布局】前的复选框，单击取消勾选【显示超出界限的栅格】前的复选框，设置完成后单击【确定】按钮，如图2-29所示。
图2-29 设置选项

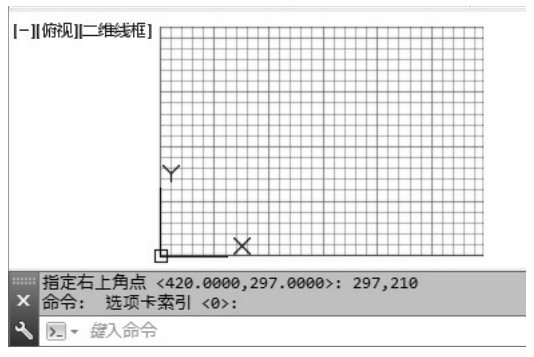

步骤04 当前绘图窗口显示新设置的图形界限，效果如图2-30所示。
图2-30 显示效果
【图形界限】是AutoCAD绘图空间中的一个假想的矩形绘图区域，相当于选择的图纸大小；图形界限确定了栅格和缩放的显示区域。AutoCAD默认的图形界限是无穷大的，实际操作中必须按照1:1的比例作图。
