在决定需要进行有限元分析后，对分析的模型及其工况在理论和本质上均要有清晰的认识，对自己使用的软件的能力也要心中有数，避免不合理和不切实际的分析。运用理论和经验上的判断，决定计算的模型、规模和类型。由于ANSYS Workbench有极佳的计算机辅助设计（computer aided design，CAD）软件接口，初学者常常在CAD软件中建模，然后将模型导入ANSYS Workbench进行有限元分析。殊不知这样处理也是极大的错误。
有限元模型必须与分析目的、计算机性能匹配，并不是模型越精确计算精度越高。越精确就意味着模型越复杂，进而要求软件进行更加复杂的矩阵化简求解。这样一来，模型的误差虽然小了，计算误差反而增大，导致最终得不到合适的结果。在建立有限元模型时，尽量采用尽可能简单的模型，无需保留实物模型的所有细节特征， 常用作法是：去掉非关键位置的小孔和槽，用圆孔代替螺纹孔，用直角代替圆角及倒角。

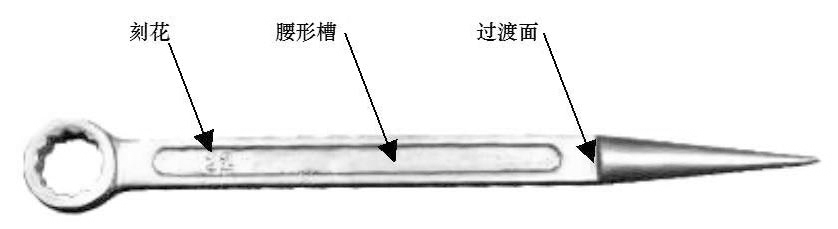

如果保留实物模型的诸多细微几何特征，会导致分析结果的应力集中，甚至出现应力奇异状态。以图1-1-1撬杠分析为例：实物模型有刻花、腰形槽等几何特征，如果在有限元模型中包含这些特征，就必须对这些区域划分极细小的网格，分析结果就会在这些区域显示出应力集中，进而忽视了过渡面的应力状态，使分析结果完全偏离了分析目的。
图1-1-1 撬杠
对于实体为桁架的模型，整体分析不考虑剪力的影响时可以将实体模型简化为梁模型，这样总体计算量较小，精度也较高；如果单向剪力较大，则可将实体模型抽壳为壳模型计算；只有需关注桁架局部的详细受力，且双向剪力较大时，才使用实体模型。
因此，CAE工程师必须根据理论和经验判断模型几何细节的相关性，进而确定模型的简化方式。但是，有时一些模型几何细节开始时显得不重要，简化分析后在这些细节处应力较大，则可以在有限元模型中恢复几何细节或采用子模型分析。
