技巧4 探秘多核电脑的内部构造

大多数存储以及所有数据和指令处理都是在电脑主机箱内部完成的，电脑主机箱可以说是整个电脑的中心，因此在认识电脑时，有必要了解电脑的内部构造。

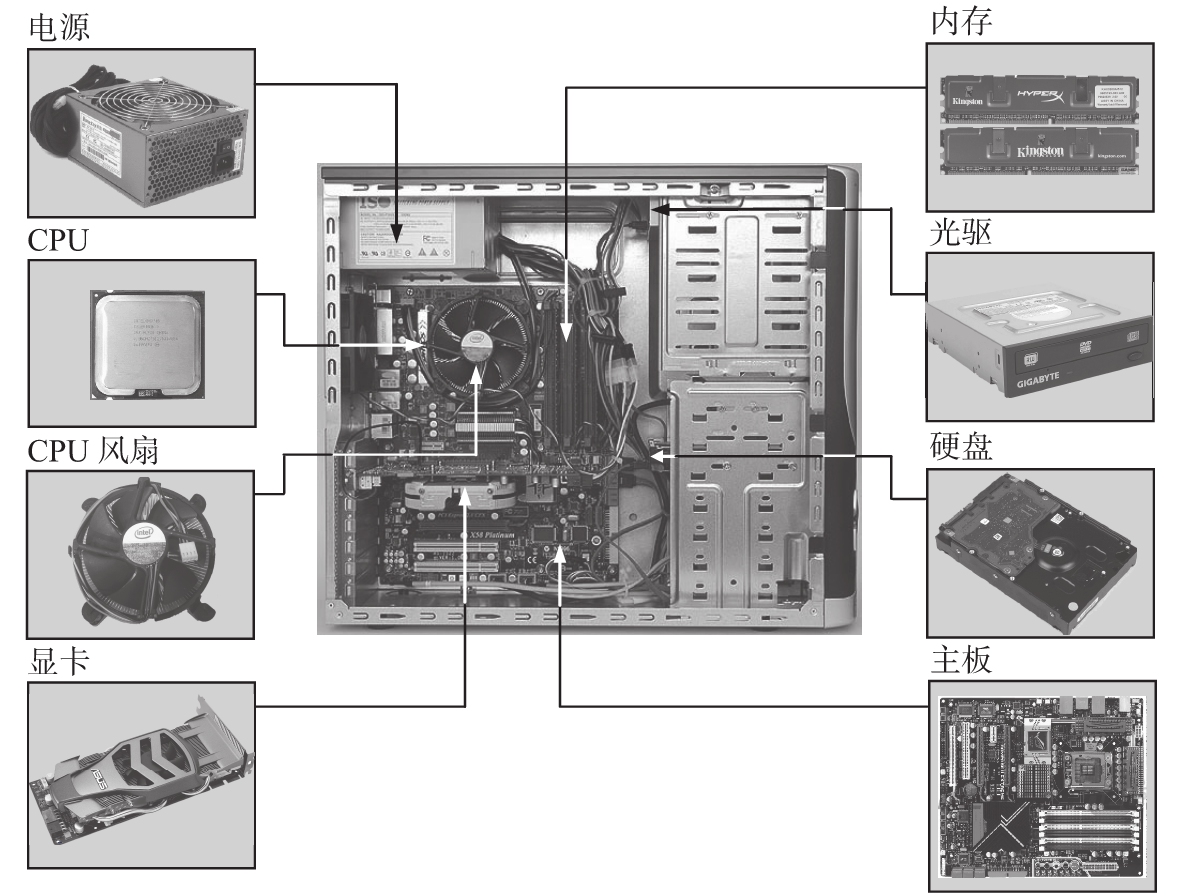

当观察电脑内部时，第一眼所看到的设备就是一块电路板，上面有集成电路以及连接这些芯片的电路，这块板称为主板。在主板上安装有内存、CPU、CPU风扇、显示卡等。机箱内其他主要部件从外表看像一个个小盒子，这里包括ATX电源、硬盘、光驱等。图2-17所示为电脑主机箱内部结构。

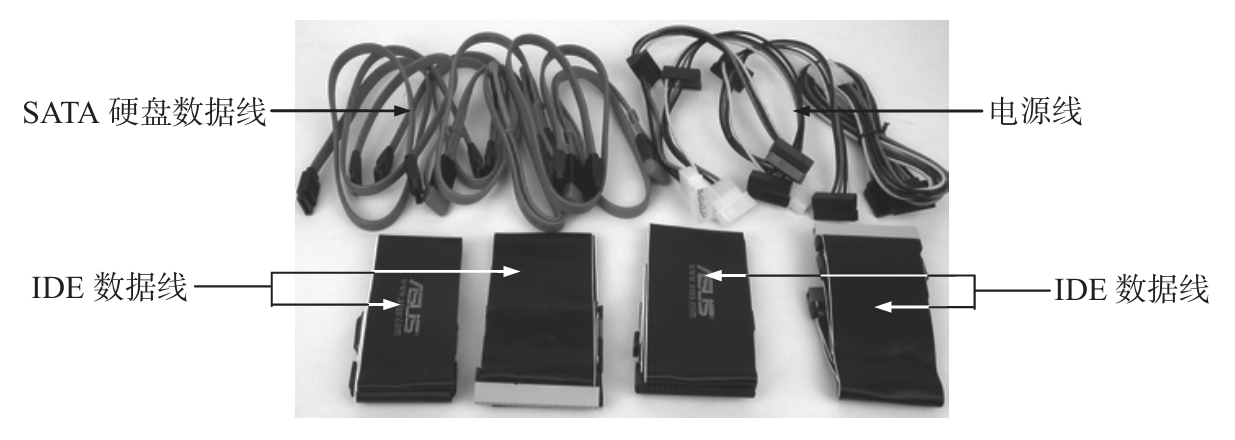

另外，机箱内还有各种电缆，这些电缆主要有两种类型，一种是用于设备间互联的数据电缆，另一种是用于供电的电源线。一般数据电缆是红色窄扁平电缆，或宽扁平电缆（也称为排线），电源线是细圆的。图2-18所示为机箱内部的数据线和电源线。

硬件的平台——主板

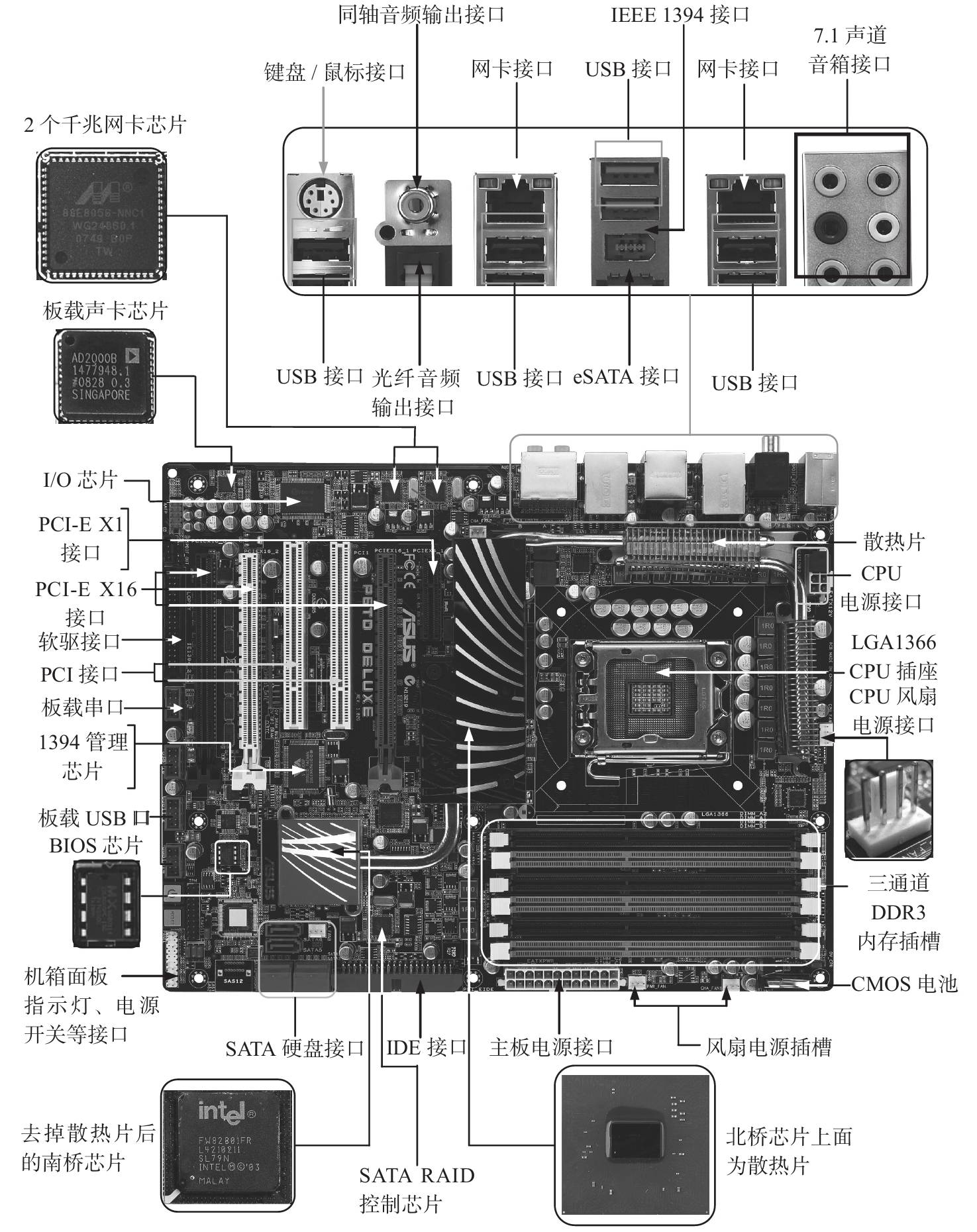

机箱中最大、最重要的电路板就是主板，主板是电脑各个硬件设备连接的平台，电脑的各个设备都与主板直接或间接相连。因为所有的设备都必须与主板上的CPU通信，所以这些设备或者直接安装在主板上，或者通过连接到主板的端口上的电缆直接联系，或者通过扩展卡间接连接到主板上。图2-19所示为主板主要部件及安装硬件的各种接口。

从图2-19中可以看到，主板露在外面的一些接口中，一般包括4～12个USB接口（可以连接U盘、打印机、扫描仪、数码相机、鼠标等设备）、一个PS/2键盘/鼠标接口、1～2个网络接口、一个HDMI接口（连接显示器及数码设备）、一个VGA或DVI接口（连接显示器）、多个音频接口（连接音箱、麦克风等设备）。

电脑的核心——CPU

CPU是Central Processing Unit的缩写，它也被简称为微处理器或处理器。CPU是电脑的核心，其重要性好比大脑对于人一样，因为它负责处理、运算电脑内部的所有数据。CPU的种类决定了你使用的操作系统和相应的软件。CPU主要由运算器、控制器、寄存器组和内部总线等构成，寄存器组用于在指令执行过后存放操作数和中间数据，运算器用于完成指令所规定的运算及操作。

CPU的性能决定着电脑的性能，通常用户都以它为标准来判断电脑的档次，目前主流的CPU为双核/四核处理器。

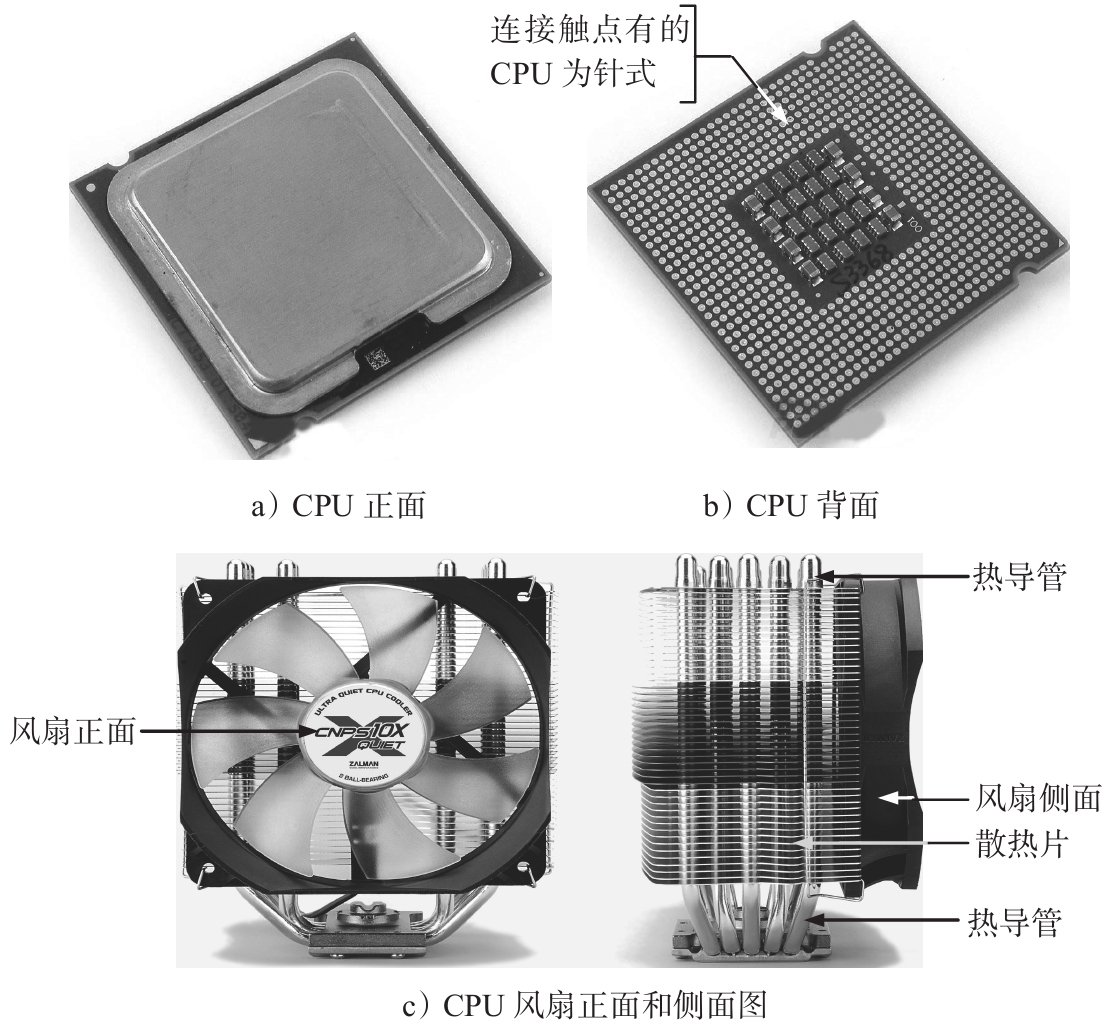

CPU散热风扇主要由散热片和风扇组成，它的作用是通过散热片和风扇及时将CPU发出的热量散去，保证CPU工作在正常的温度范围内（温度高于100℃会影响CPU正常运行）。由此可见，散热风扇是否正常运转将直接决定CPU是否正常工作。如图2-20所示为CPU及CPU散热风扇。

数据的月台——内存

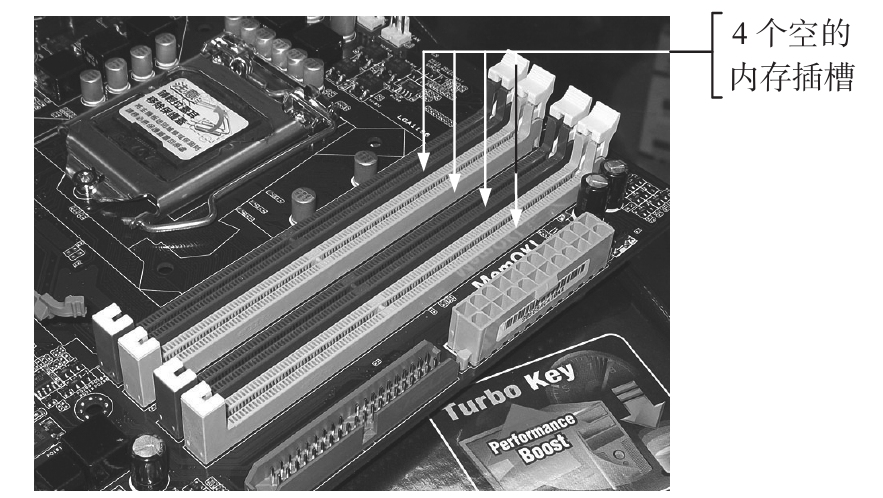

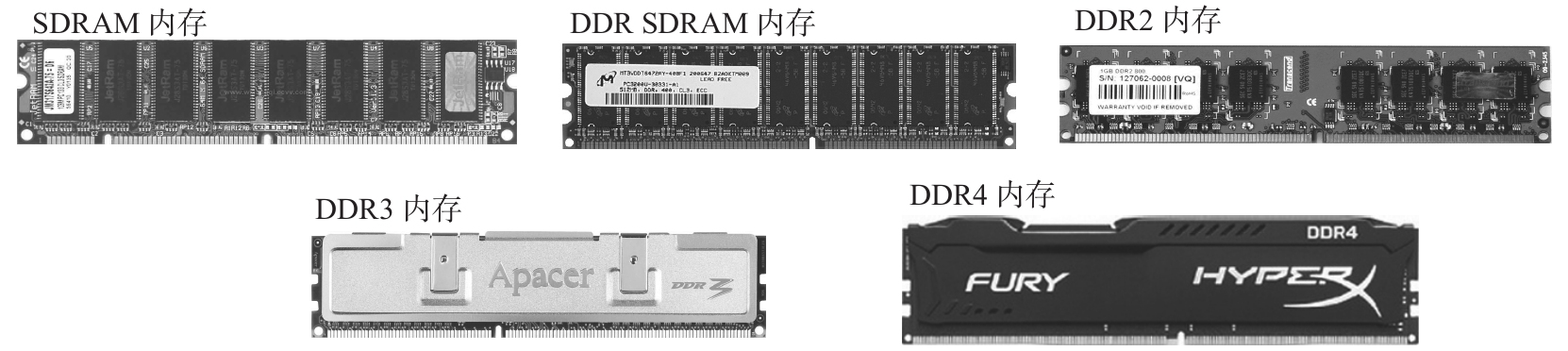

内存是电脑存储器系统中很重要的部分，是用来存储程序和数据的部件。电脑有了存储器，才有记忆功能，才能正常工作。我们平常使用的程序，如Windows操作系统、办公软件、游戏软件等的数据，一般都存储在硬盘等外部存储器上，当需要使用这些软件时，必须把它们调入内存中运行，才能真正使用其功能。我们平时输入一段文字或玩一个游戏，这些工作其实都是在内存中进行的。这就好比在图书馆中，存放书籍的书架和书柜相当于电脑的外存，而阅览用的桌子就相当于内存，它是CPU处理数据和命令的展开地点。内存的种类较多，目前主流的内存为DDR3/DDR4内存，图2-21和图2-22所示为电脑内存及安装内存的卡槽。

数据仓库——硬盘

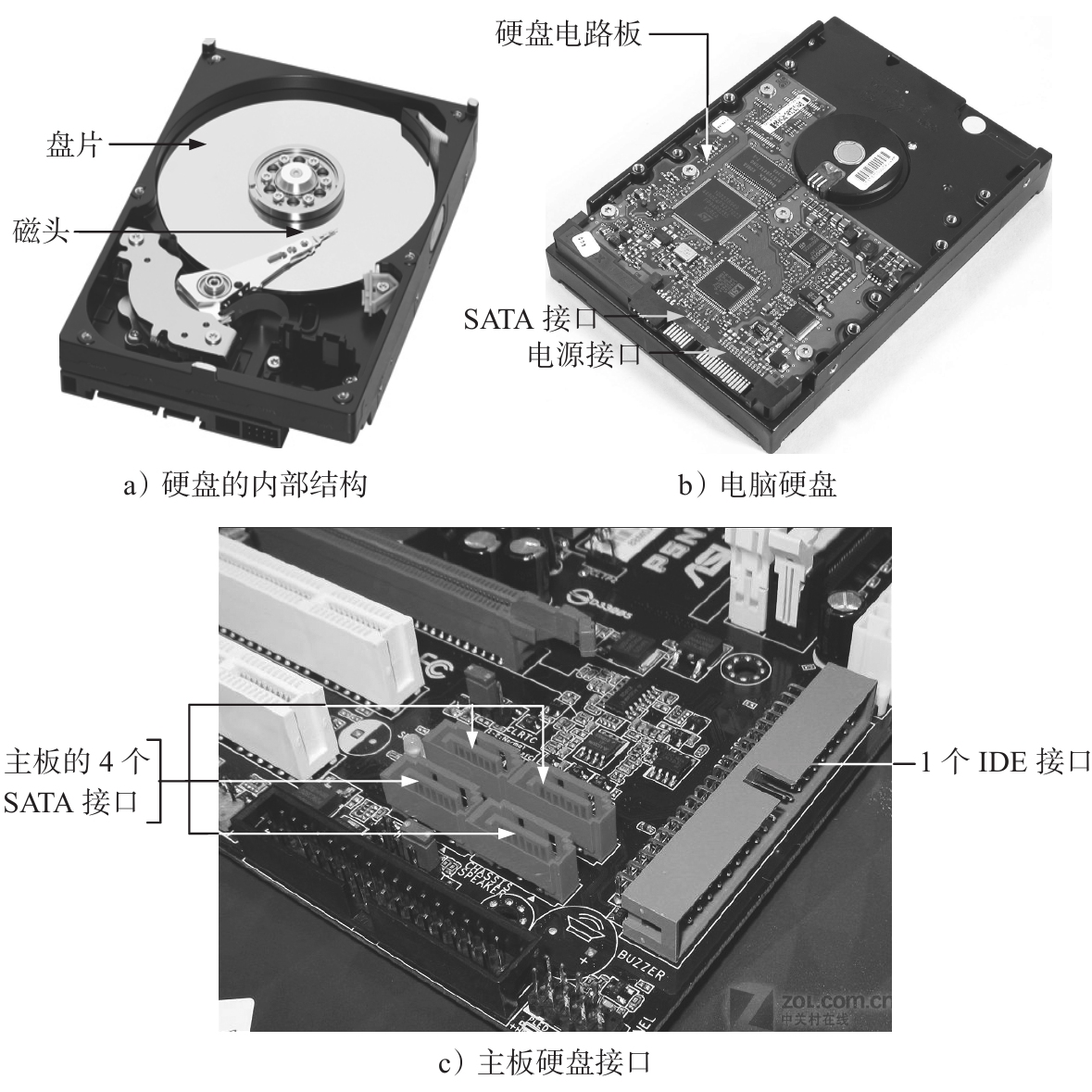

硬盘属于外部存储器，它是用来存储电脑工作时使用的程序和数据的地方。硬盘驱动器是一个密封的盒体，内有可高速旋转的盘片和磁头。当盘片旋转时，具有可灵敏读/写功能的磁头在盘面上来回移动，既向盘片或磁盘写入新数据，也从盘片或磁盘中读取已存在的数据。硬盘的接口主要有IDE接口、SATA接口等，其中SATA接口为目前的主流硬盘接口。图2-23所示为电脑硬盘及主板硬盘接口。

【小知识】　硬盘和内存的关系

硬盘与内存都为电脑的存储设备，关闭电源后，内存中的数据会丢失，但硬盘中的数据会继续保留。当用户用键盘输入一篇文字时，文字先被存储在内存中，还不会在硬盘中存储。如果用户在关机前没有将输入的文字存储到硬盘中，输入的文字就会丢失。向硬盘中存储的方法是用文字编辑程序中的“保存”功能将内存中存储的文字转移到硬盘中存储。硬盘和内存在电脑中分别起“存储仓库”和“中转站”的作用。

多媒体接口——光驱

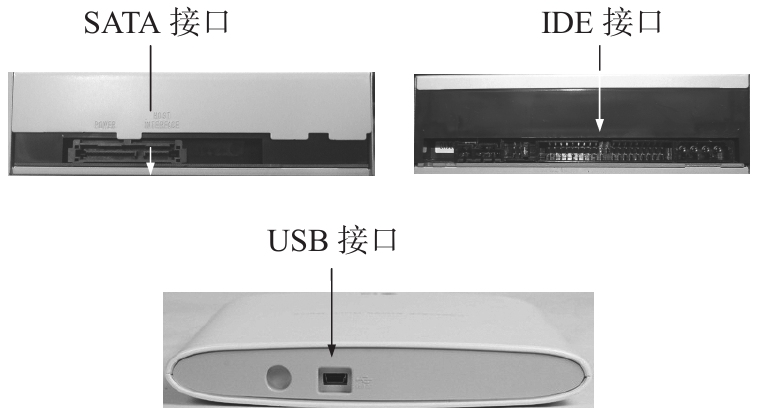

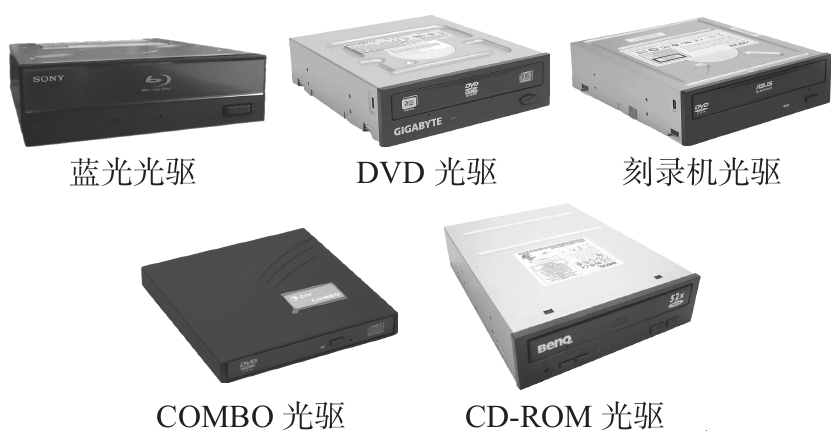

光驱即光盘驱动器，是用来读取光盘的设备。光驱是一个结合光学、机械及电子技术的产品。在光学和电子结合方面，激光光束来自于光驱内部一个激光二极管，经过处理后光束更集中且能被精确控制。在读盘时，光驱内部的激光二极管发出的激光光束首先打在光盘上，再由光盘反射回来，经过光检测器捕获信号，再由光驱中专门的电路将它转换并进行校验，然后传输到电脑的内存，我们就可以得到光盘中实际的数据。光驱可分为CD-ROM光驱、DVD光驱、康宝（COMBO）光驱、蓝光光驱和刻录机光驱等，如图2-24所示。光驱常用的接口种类主要有IDE接口、SATA接口和USB接口等几种，如图2-25所示。

【小知识】　光盘的容量

一般一张CD光盘的容量为650MB左右，一张DVD光盘的容量为4.7GB左右，一张蓝光DVD光盘的容量为25GB左右。

带你进入3D世界——显卡

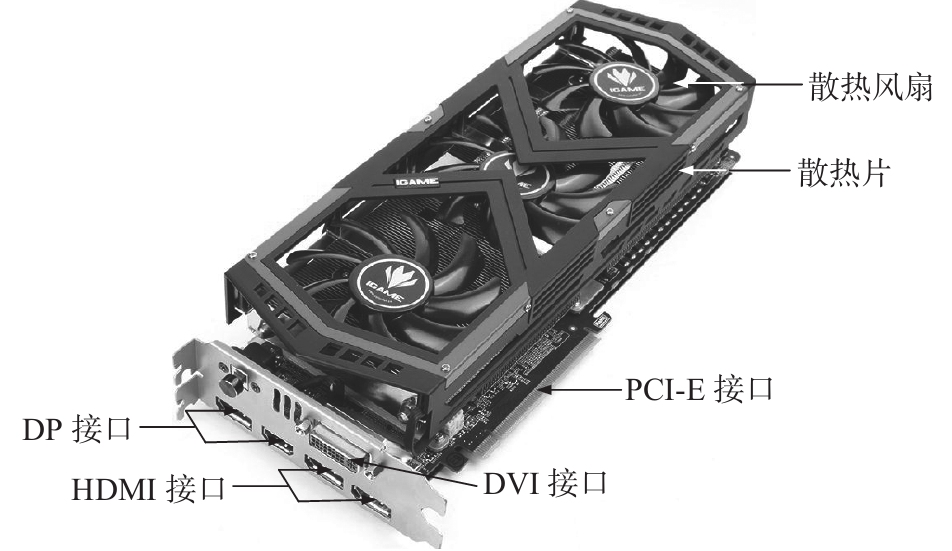

显卡的用途是将电脑系统所需要的显示信息进行转换驱动，并向显示器提供行扫描信号，控制显示器的正确显示。显卡是连接显示器和个人电脑主板的重要部件，承担输出显示图形的任务，对于从事专业图形设计的人来说显卡非常重要。显卡的输出接口主要有HDMI接口、DVI接口、DP接口等。图2-26所示为电脑的显卡。

能量的源泉——电源

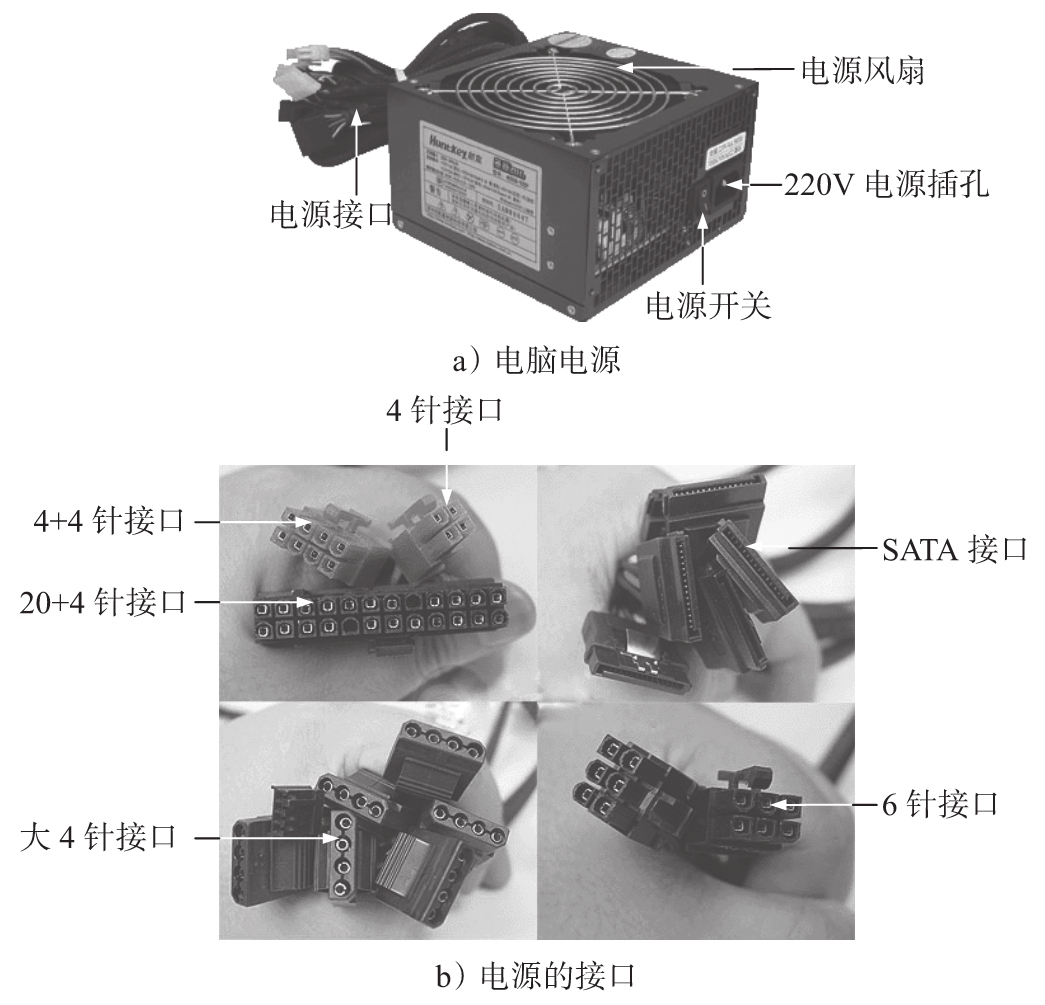

电源就像电脑的“心脏”一样，用来为电脑中的其他部件提供能源。电脑电源的作用是把交流220V的电源转换为电脑内部使用的3.3V、5V和12V直流电。由于电源的功率直接影响电源的“驱动力”，因此电源的功率越高越好。目前主流的多核处理器电源一般输出功率为350W以上，有的甚至达到900W。电源一般包括1个20+4针接口、4个大4针接口、4～8个SATA接口、2个6针接口、1个4+4针接口。图2-27所示为电源外观及各接口。
