1．为每种类型的模块耦合举一个具体例子。
答： （1）数据耦合：计算机网络属于松耦合系统。
（2）控制耦合：遥控器与电器。
（3）公共环境耦合：多机系统。
（4）内容耦合：汇编程序模块。
2．为每种类型的模块内聚举一个具体例子。
答： （1）逻辑内聚
一个子程序将打印季度开支报告、月份开支报告和日开支报告．具体打印哪一个，将由传入的控制标志决定，这个子程序具有逻辑内聚性，因为它的内部逻辑是由输进去的外部控制标志决定的。
（2）时间内聚
若一个模块包含了需要在同一时间段中执行的多个任务，则称该模块的内聚为时间内聚。例如，将多个变量的初始化放在同一个模块中实现，或将需要同时使用的多个库文件的打开操作放在同一个模块中，都会产生时间内聚的模块。
（3）过程内聚
一个子程序，它产生读取雇员的名字，然后是地址，最后是它的电话号码。这种顺序之所以重要，仅仅是因为它符合用户的要求，用户希望按这种顺序进行屏幕输入。另外一个子程序将读取关于雇员的其它信息。这个子程序是过程内聚性，因为是由一个特定顺序而不是其它任何原因，把这些操作组合在一起的。
（4）顺序内聚
一个按给出的生日计算雇员年龄、退休时间的子程序，如果它是利用所计算的年龄来确定雇员将要退休的时间，那么它就具有顺序内聚性。而如果它是分别计算年龄和退休时间的，但使用相同生日数据，那它就只具有通讯内聚性。
（5）功能内聚
计算雇员年龄并给出生日的子程序就是功能内聚性的，因为它只完成一项工作，而且完成得很好。
（6）偶然内聚
一个模块完成一组任务，这些任务彼此间即使有关系，关系也比较松散，就叫做偶然内聚。
3．用面向数据流的方法设计下列系统的软件结构。
（1）储蓄系统。
（2）机票预订系统。
（3）患者监护系统。
答： （1）储蓄系统
①数据流图，如图5-19和5-20所示
图5-19 储蓄系统数据流图（a）
图5-20 储蓄系统数据流图（b）
②软件结构图，如图5-21所示。

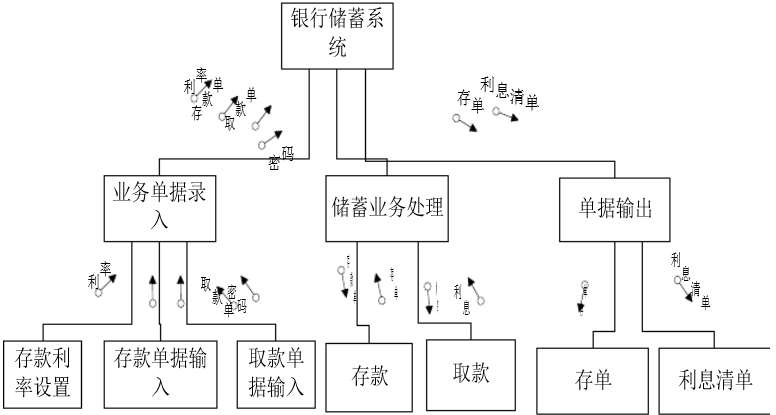

图5-21 储蓄系统软件结构图
（2）机票预定系统
①数据流图，如图5-22、5-23、5-24、5-25、5-26所示。
图5-22 机票预定系统数据流图（a）
图5-23 机票预定系统数据流图（b）
图5-24 机票预定系统数据流图（c）
图5-25 机票预定系统数据流图（d）
图5-26 机票预定系统数据流图（e）
②软件结构图，如图5-27所示。
图5-27 机票预定系统软件结构图（f）
（3）患者监护系统
①数据流图，如图5-28所示。
图5-28 患者监护系统数据流图
②软件结构图，如图5-29所示。
图5-29 患者监护系统软件结构图
4．美国某大学共有200名教师，校方与教师工会刚刚签订一项协议。按照协议，所有年工资超过$26000（含$26000）的教师工资将保持不变，年工资少于$26000的教师将增加工资，所增加的工资数按下述方法计算：给每个由此教师所赡养的人（包括教师本人）每年补助$100，此外，教师有一年工龄每年再多补助$50，但是，增加后的年工资总额不能多于$26000。教师的工资档案储存在行政办公室的光盘上，档案中有目前的年工资、赡养的人数、雇用日期等信息。需要写一个程序计算并印出每名教师的原有工资和调整后的新工资。要求：
（1）画出此系统的数据流图。
（2）写出需求说明。
（3）设计上述的工资调整程序（要求用HIPO图描绘设计结果），设计时分别采用下述两种算法，并比较这两种算法的优缺点：
（a）搜索工资档案数据，找出年工资少于$26000的人，计算新工资，校核是否超过$26000，储存新工资，印出新旧工资对照表；
（b）把工资档案数据按工资从最低到最高的次序排序，当工资数额超过$26000时即停止排序，计算新工资，校核是否超过限额，储存新工资，印出结果。
（4）所画出的数据流图适用于哪种算法？
答： （1）数据流程图，如图5-30所示。
图5-30 工资系统数据流图
（2）需求说明
①任务概述
对于年工资未超过$26000的教师涨工资，即每赡养一人补助$100，每有一年工龄补助$50，涨工资的上限为$26000。
②数据描述
采用工资表、VF
③功能需求
a．档案管理
包括获得教师当前工资、获取赡养人数、获取工龄、更新教师信息。
b．数据计算
包括计算工资、根据限额确定工资。
c．查询管理
包括排序、查询
d．打印报表
打印工资对照单
（3）HIPO图，如图5-31和5-32所示。

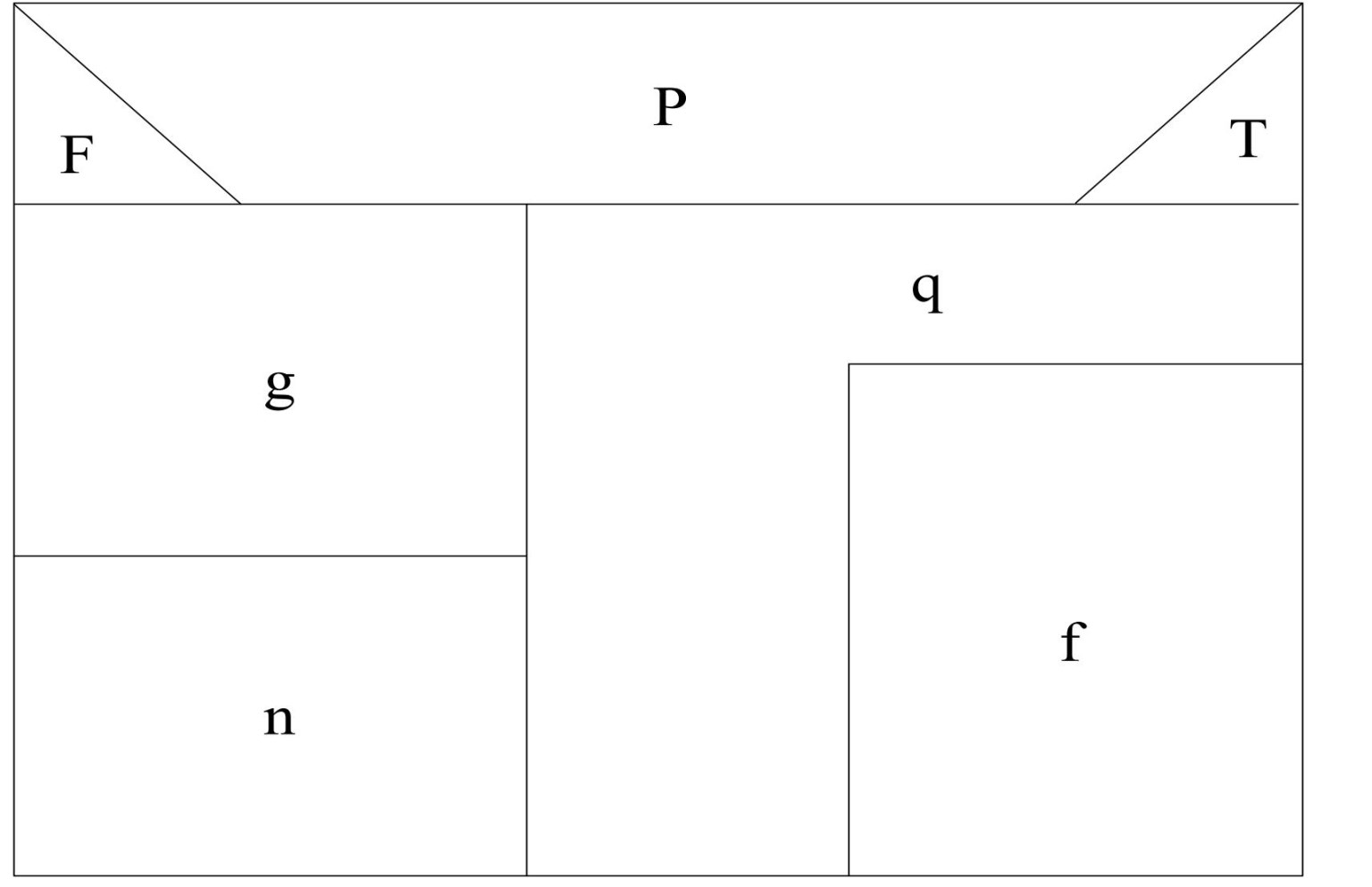

图5-31 工资系统HIPO图（a）
图5-32 工资系统HIPO图（b）
（4）所化的流程图适合（a）种画法
5．下面将给出两个人玩的扑克牌游戏的一种玩法，试设计一个模拟程序，它的基本功能是：
（1）发两手牌（利用随机数产生器）。
（2）确定赢者和赢牌的类型。
（3）模拟N次游戏，计算每种类型牌赢或平局的概率。要求用HIPO图描绘设计结果并且画出高层控制流程图。
扑克牌游戏规则如下：
（1）有两个人玩，分别称为A和B。
（2）一副扑克牌有52张牌，4种花色（方块、梅花、红桃和黑桃），每种花色的牌的点数按升序排列有2，3，4，……，10，J，Q，K，A等13种。
（3）给每个人发3张牌，牌面向上（即，亮牌），赢者立即可以确定。
（4）最高等级的一手牌称为同花，即3张牌均为同一种花色，最大的同花牌是同一种花色的Q、K、A。
（5）第二等级的牌称为顺子，即点数连续的3张牌，最大的顺子是花色不同的Q、K、A。
（6）第三等级的牌是同点，即点数相同的3张牌，最大的同点是A、A、A。
（7）第四等级的牌是对子，即3张牌中有两张点数相同，最大的对子是A、A、K。
（8）第五等级的牌是杂牌，即除去上列4等之外的任何一手牌，最大的杂牌是不同花色的A、K、J。
（9）若两人的牌类型不同，则等级高者胜；若等级相同，则点数高者胜；若点数也相同，则为平局。

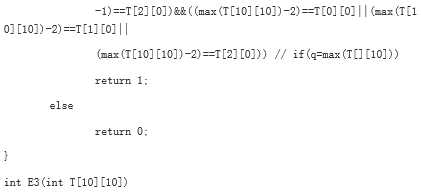

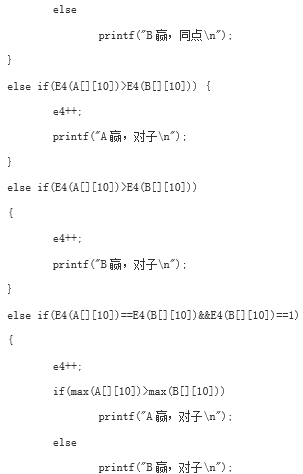

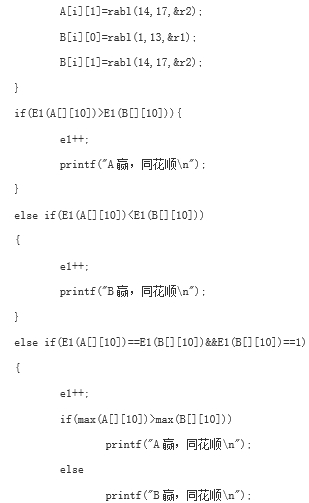

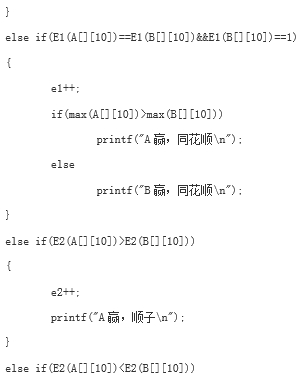

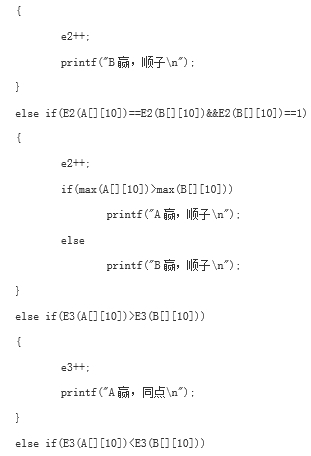

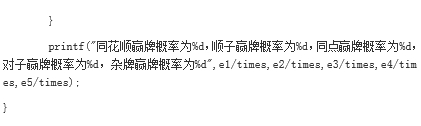

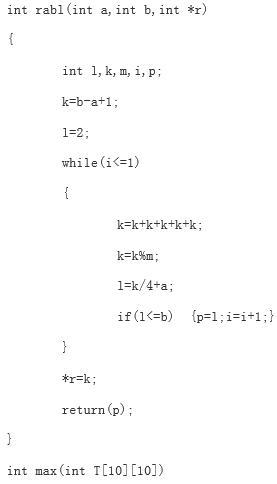

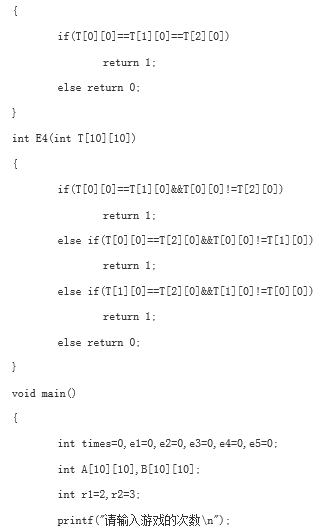

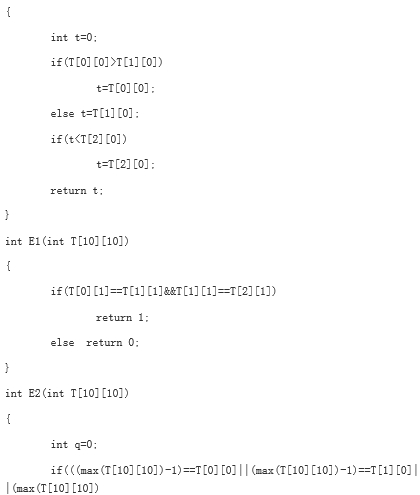

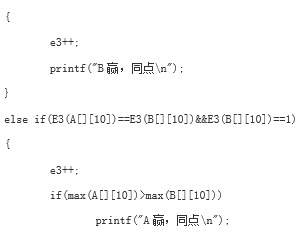

答： （1）程序代码如下：
（2）高层控制流程图，如图5-33所示。
图5-33 高层控制流程图
