2.2　首层工程量计算

通过本节的学习，你将能够：

（1）定义柱、剪力墙、梁、板、门窗等构件；

（2）绘制柱、剪力墙、梁、板、门窗等图元；

（3）掌握暗梁、暗柱、连梁在GCL2013软件中的处理方法。

2.2.1　首层柱的工程量计算

通过本小节的学习，你将能够：

（1）依据定额和清单确定柱的分类和工程量计算规则；

（2）定义矩形柱、圆形柱、参数化端柱的属性并套用做法；

（3）绘制本层柱图元；

（4）统计本层柱的个数及工程量。

一、任务说明

①完成首层矩形柱、圆形柱及异形端柱的属性定义、做法套用及图元绘制。

②汇总计算，统计本层柱的工程量。

二、任务分析

①各种柱在计量时的主要尺寸是哪些？从什么图中什么位置找到？有多少种柱？

②工程量计算中柱都有哪些分类？都套用什么定额？

③软件如何定义各种柱？各种异形截面端柱如何处理？

④构件属性、做法套用、图元之间有什么关系？

⑤如何统计本层柱的清单工程量和定额工程量？

三、任务实施

1）分析图纸

①在框架剪力墙结构中，暗柱的工程量并入墙体计算。结施-4中暗柱有两种形式：一种和墙体一样厚，如GJZ1的形式，作为剪力墙处理；另一种为端柱（如GDZ1），突出剪力墙的，在软件中类似GDZ1这种端柱可以定义为异形柱，在做法套用时套用混凝土墙体的清单和定额子目。

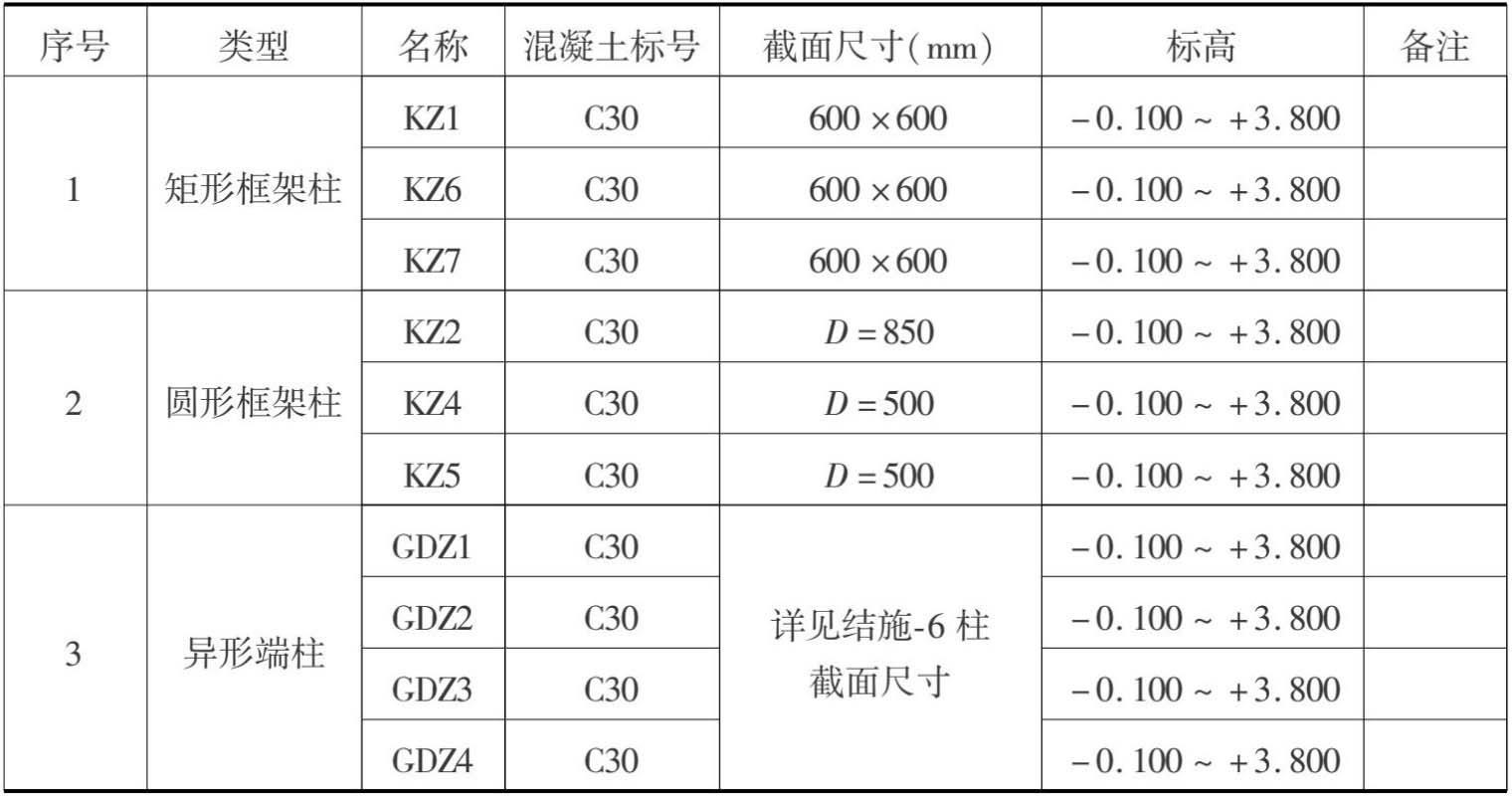

②从《办公大厦建筑工程图》结施-5的柱表中得到柱的截面信息，本层包括矩形框架柱、圆形框架柱及异形端柱，主要信息如表2.1所示。

2）现浇混凝土柱清单、定额计算规则学习

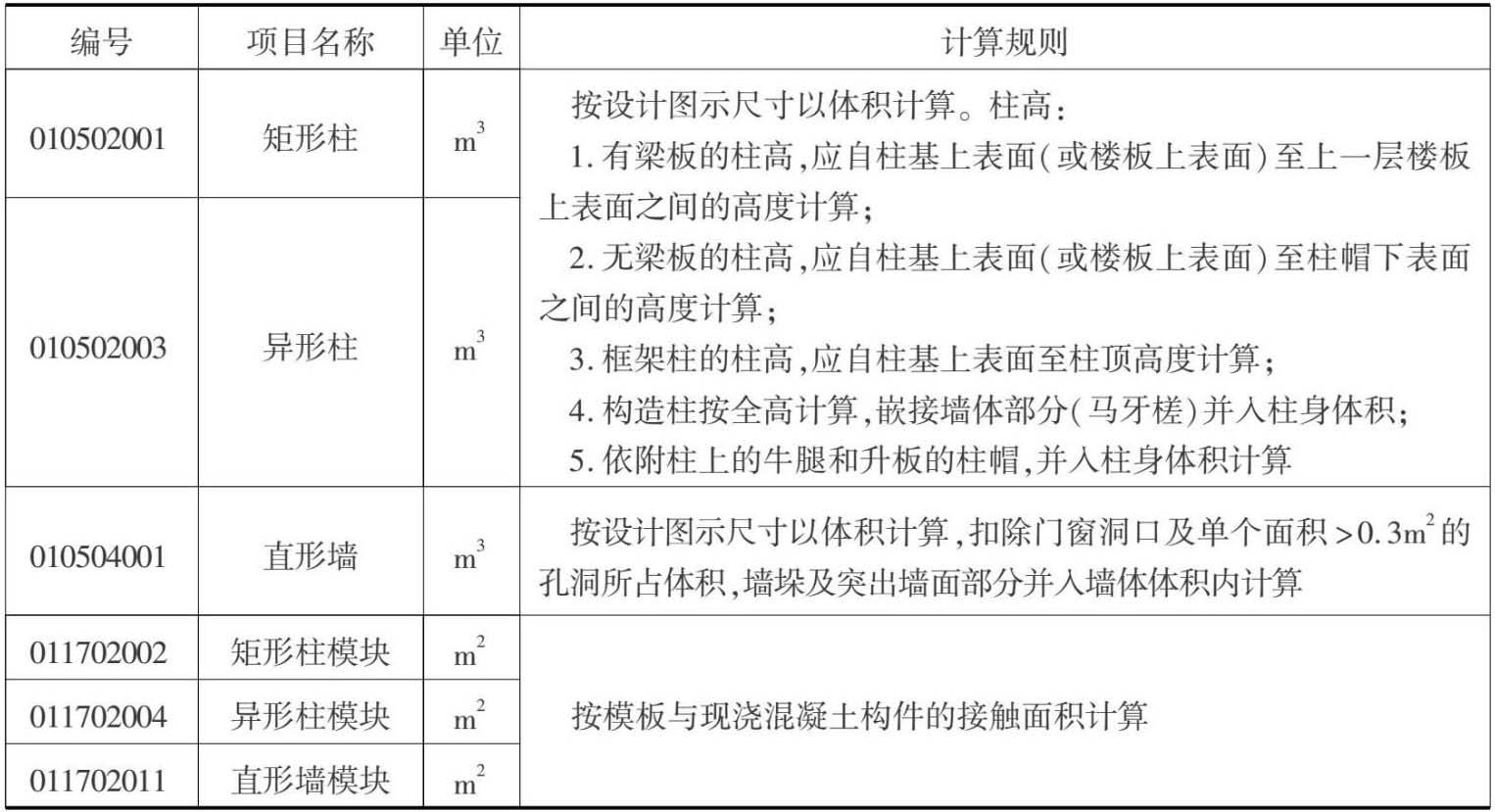

（1）清单计算规则（见表2.2）

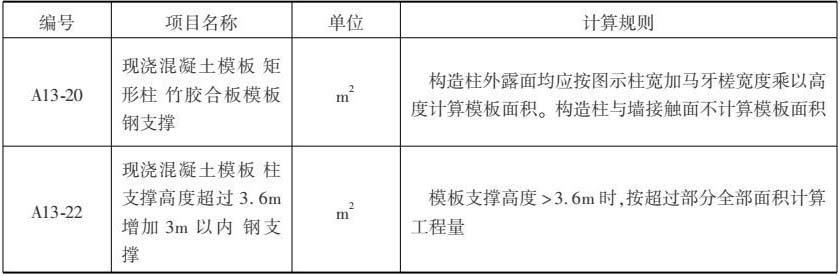

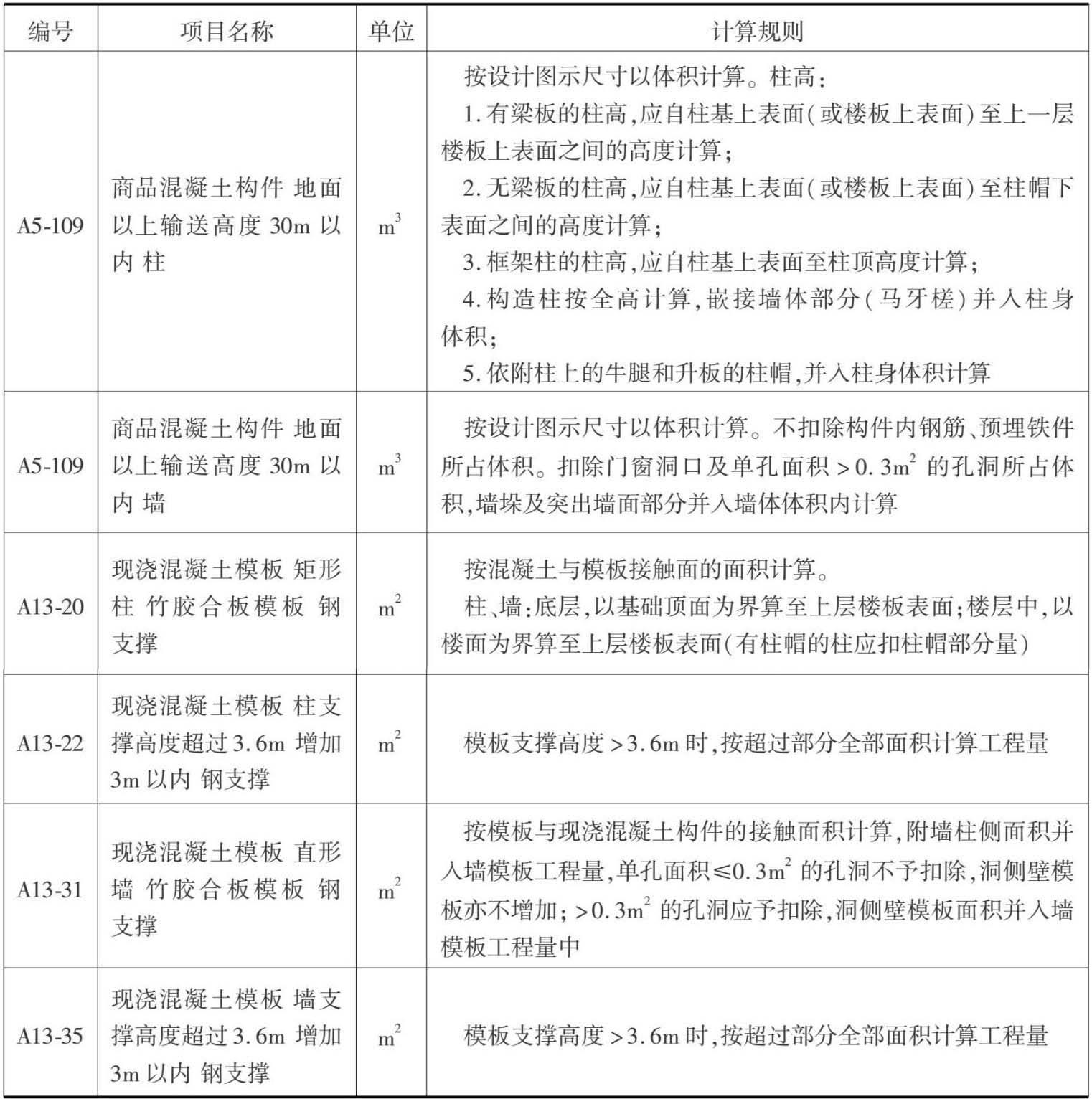

（2）定额计算规则（见表2.3）

3）柱的属性定义

（1）矩形框架柱KZ1

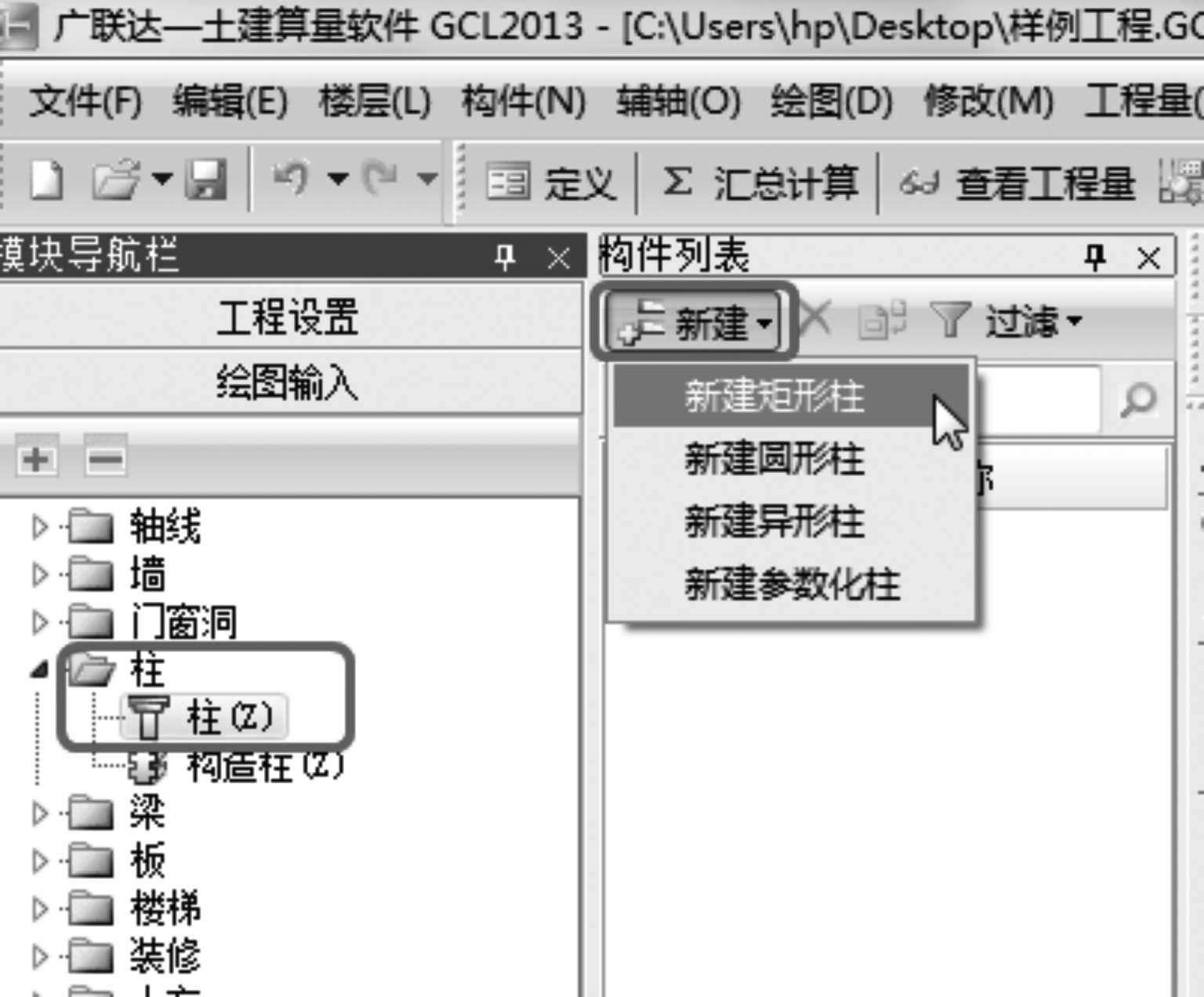

①在模块导航栏中单击“柱”→“柱”，单击“定义”按钮，进入柱的定义界面。在构件列表中单击“新建”→“新建矩形柱”，如图2.11所示。

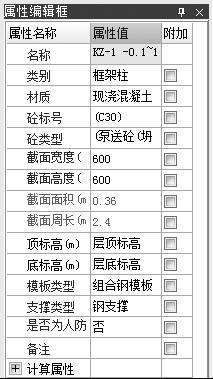

②在属性编辑框中输入相应的属性值，框架柱的属性定义如图2.12所示。

（2）圆形框架柱KZ2

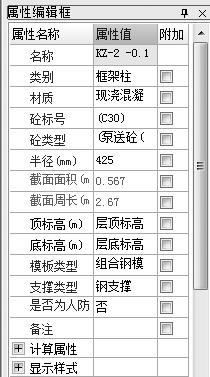

单击“新建”→“新建圆形柱”，方法同矩形框架柱的属性定义。圆形框架柱属性定义如图2.13所示。

图2.12

图2.13

（3）参数化端柱GDZ1

①新建柱，选择“新建参数化柱”。

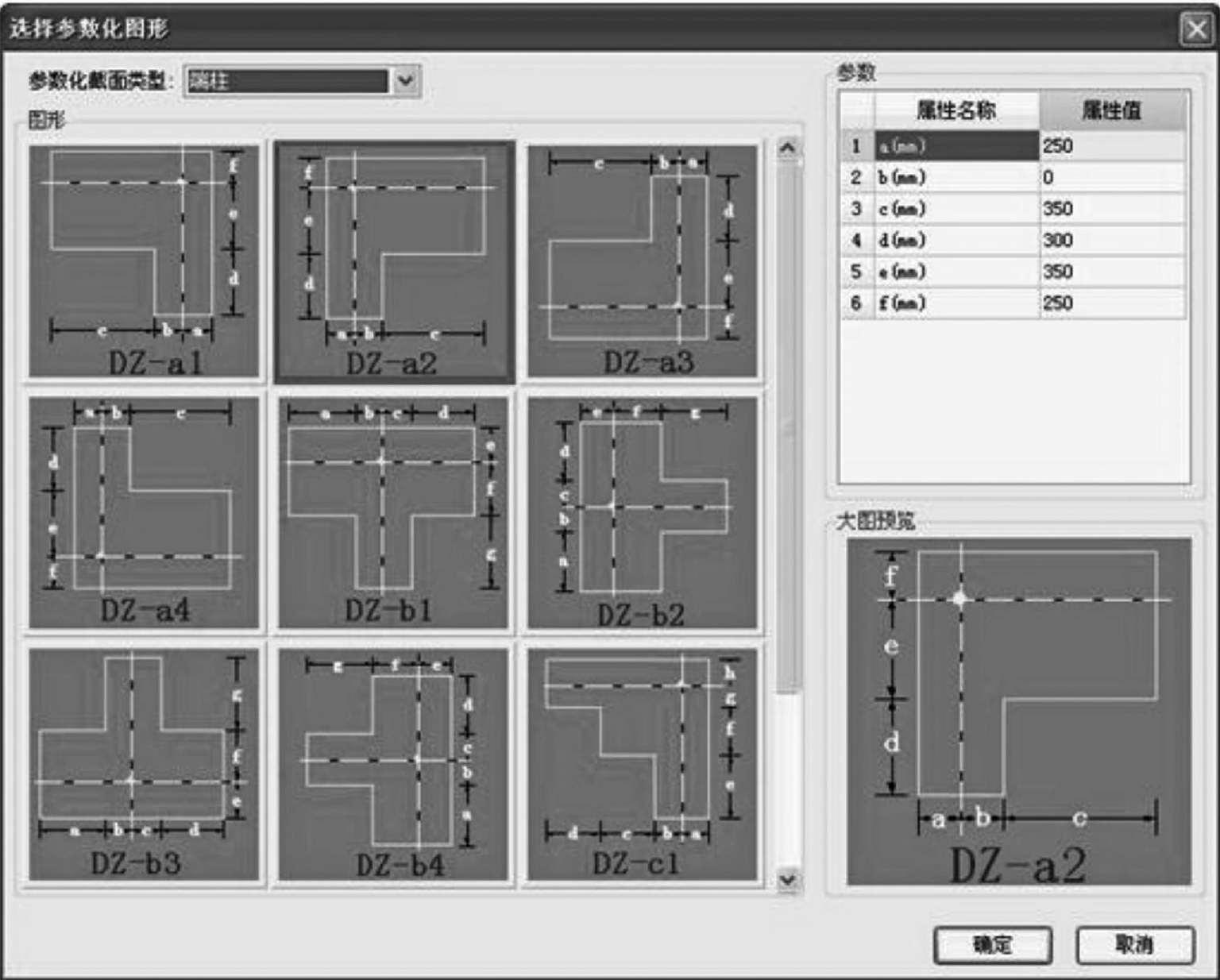

②在弹出的“选择参数化图形”对话框中，选择“参数化截面类型”为“端柱”，选择“DZ-a2”，输入参数a＝250，b＝0，c＝350，d＝300，e＝350，f＝250，如图2.14所示。

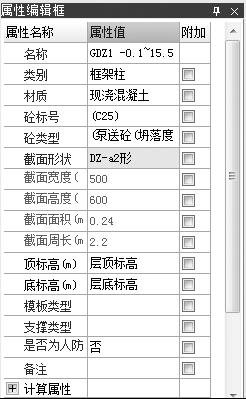

③参数化端柱的属性定义，如图2.15所示。

4）做法套用

柱构件定义好后，需要进行套用做法操作。套用做法是指构件按照计算规则计算汇总出做法工程量，方便进行同类项汇总，同时与计价软件数据接口。构件套用做法，可以通过手动添加清单定额、查询清单定额库添加、查询匹配清单定额添加、查询匹配外部清单添加来进行。

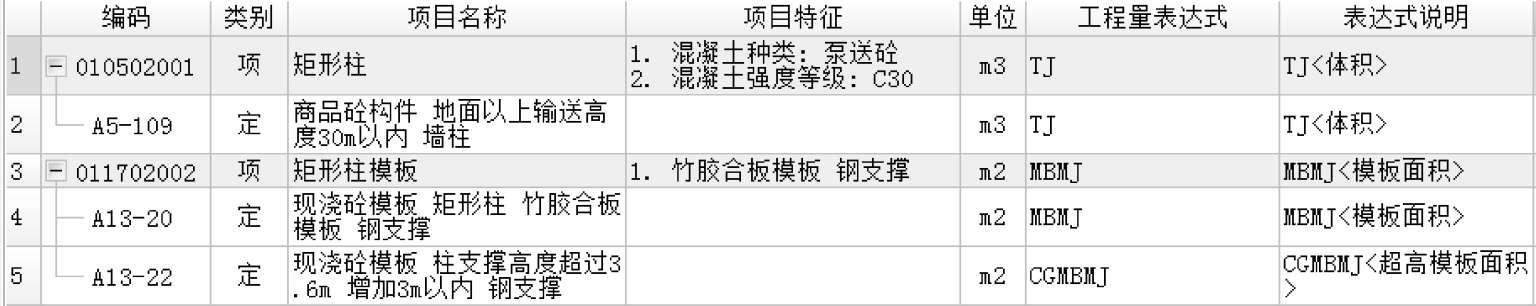

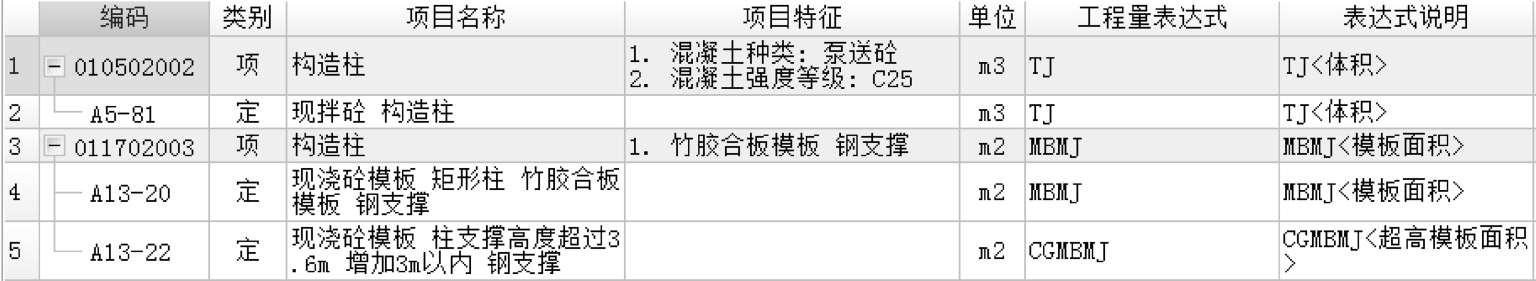

①KZ1的做法套用，如图2.16所示。

②GDZ1的做法套用，如图2.17所示。

5）柱的画法讲解

柱定义完毕后，单击“绘图”按钮，切换到绘图界面。

（1）点绘制

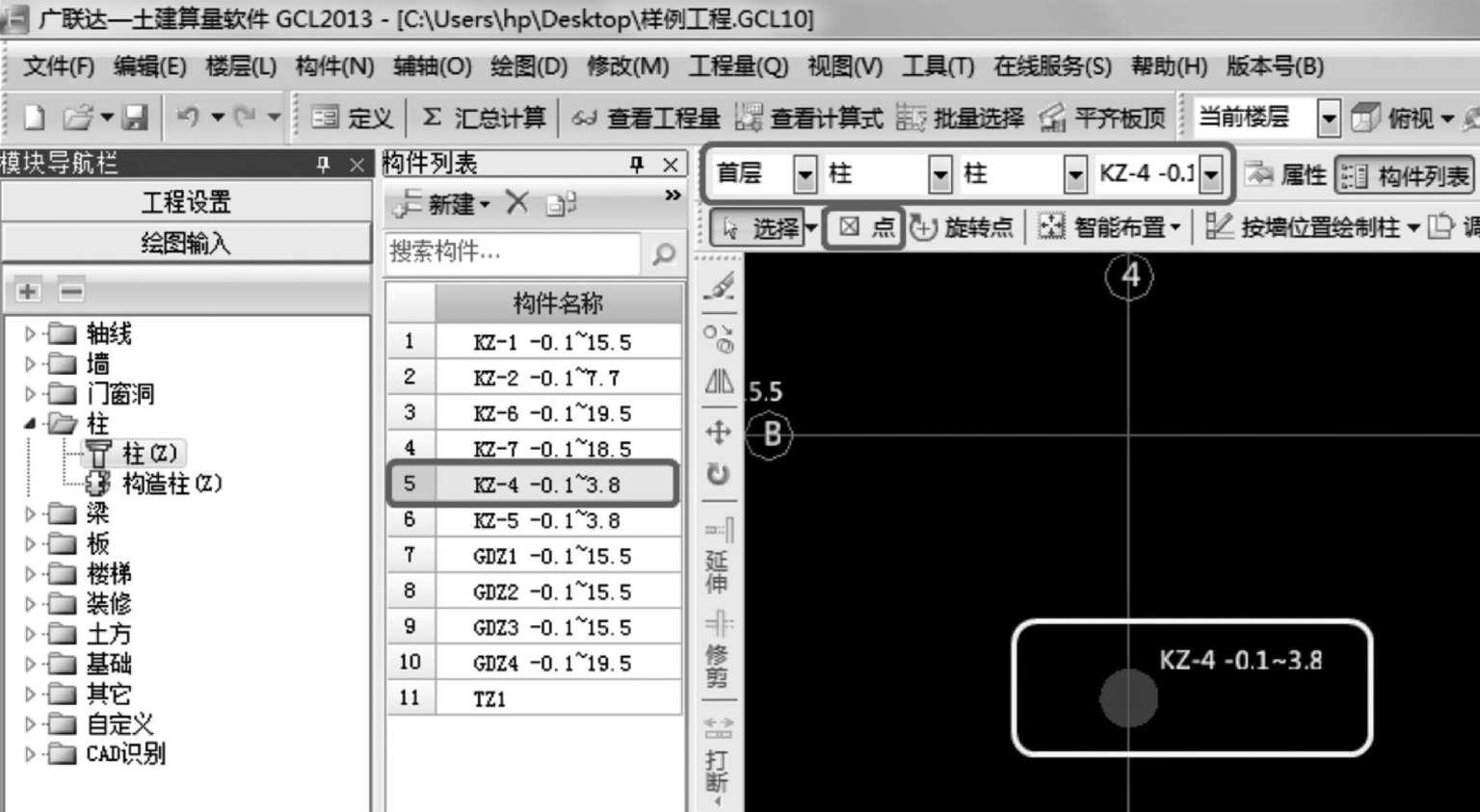

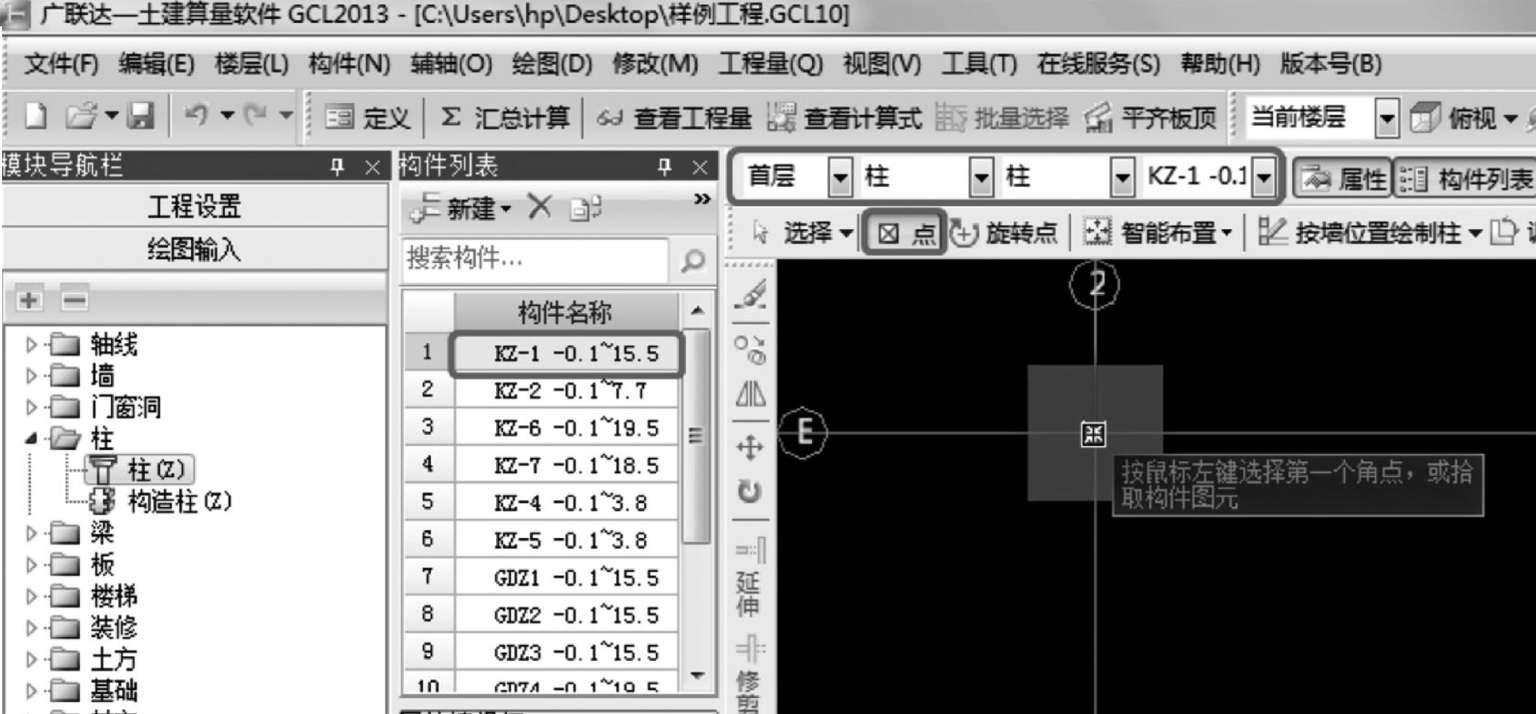

通过构件列表选择要绘制的构件KZ1，鼠标捕捉②轴与Ⓔ轴的交点，直接单击鼠标左键，即可完成柱KZ1的绘制，如图2.18所示。

（2）偏移绘制

偏移绘制常用于绘制不在轴线交点处的柱，④轴上的KZ4不能直接用鼠标选择点绘制，需要使用“Shift键＋鼠标左键”相对于基准点偏移绘制。

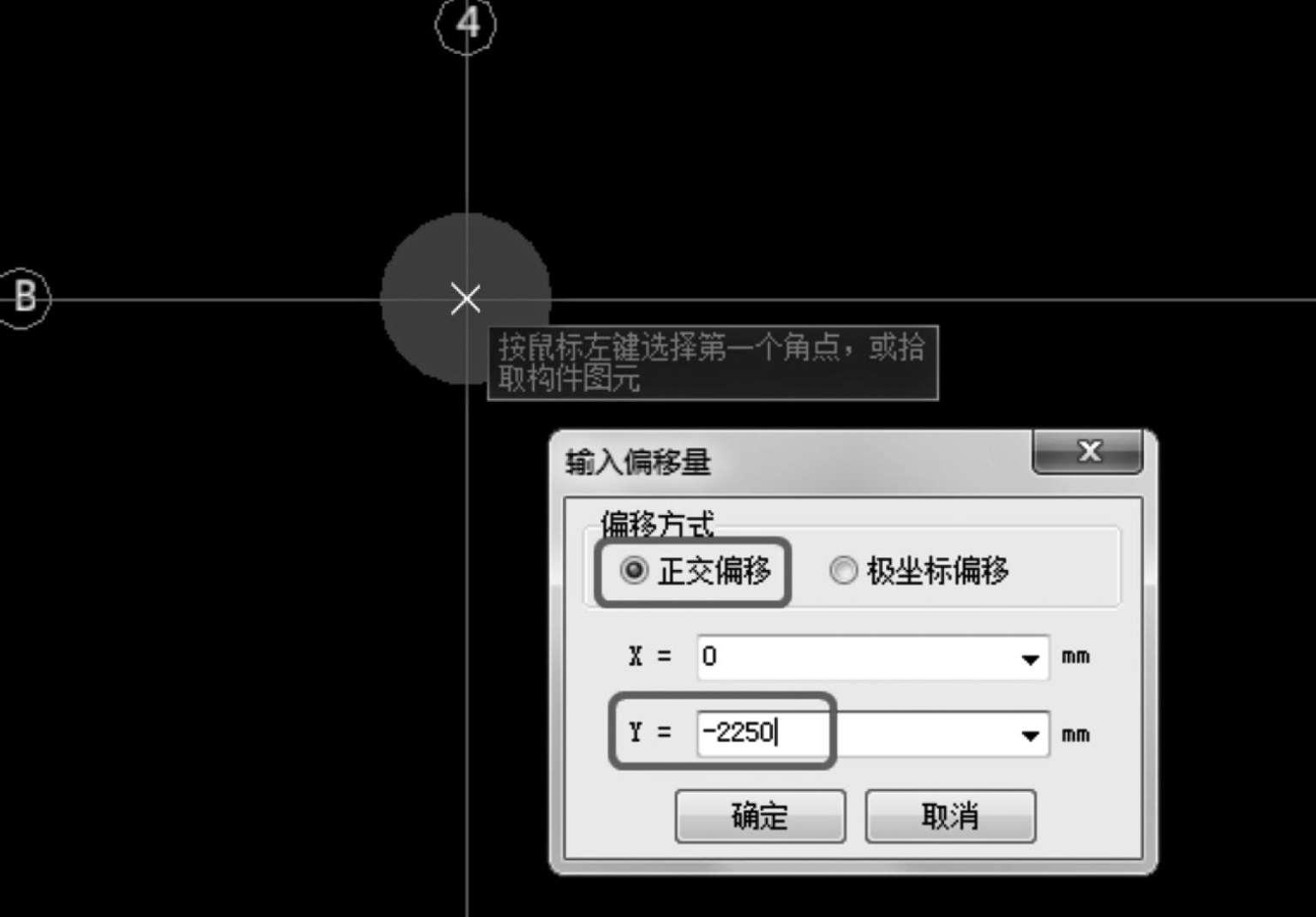

①把鼠标放在Ⓑ轴和④轴的交点处，同时按下键盘上的“Shift”键和鼠标左键，弹出“输入偏移量”对话框。由图纸可知，KZ4的中心相对于Ⓑ轴与④轴交点向下偏移2250mm，在对话框中输入X＝“0”，Y＝“－2000－250”，表示水平方向偏移量为0，竖直方向向下偏移2250mm，如图2.19所示。

②单击“确定”按钮，KZ4就偏移到指定位置了，如图2.20所示。

四、任务结果

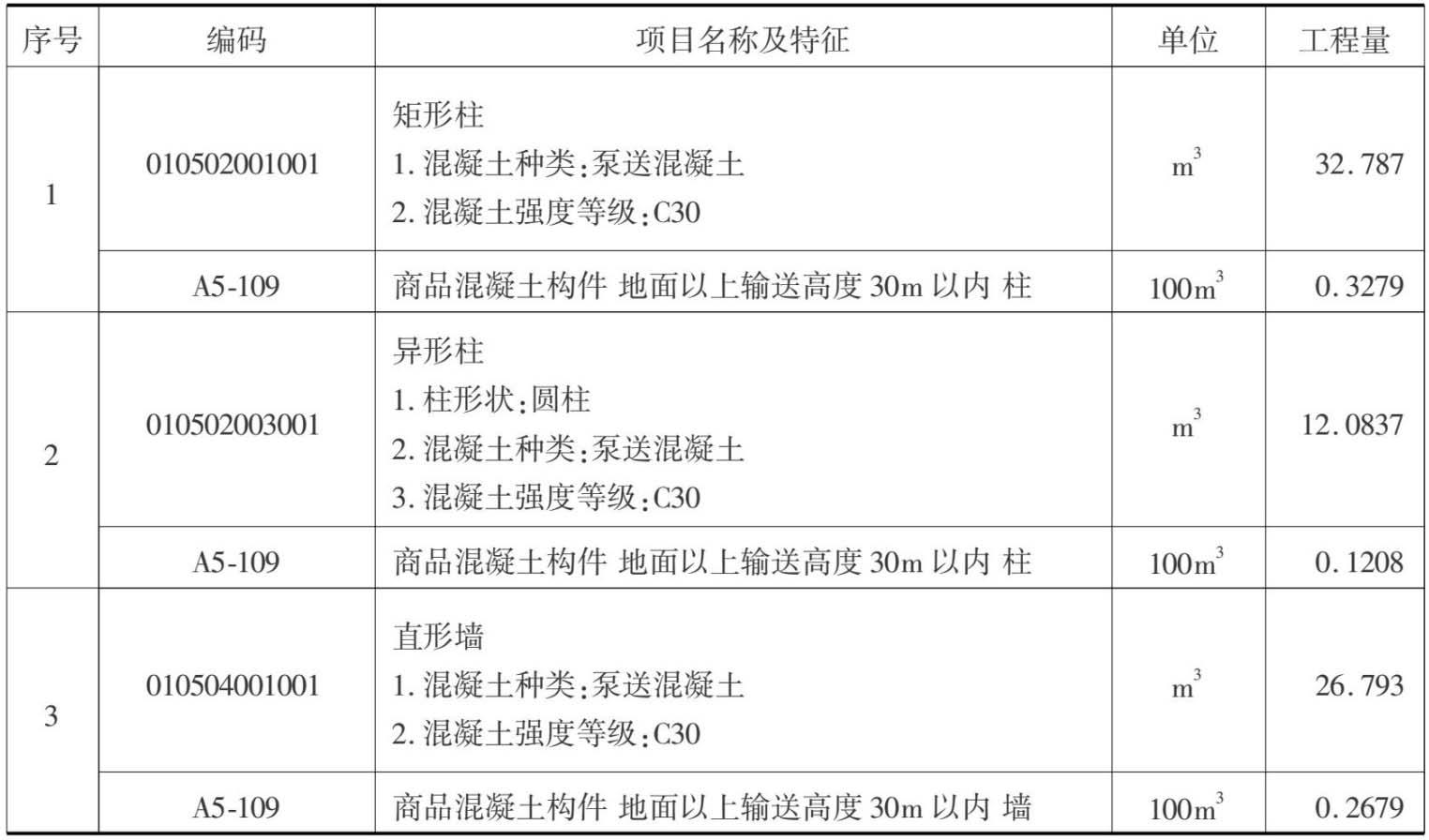

单击模块导航栏的“报表预览”，单击“清单定额汇总表”，单击“设置报表范围”，只选择“框架柱”，单击“确定”按钮即可查看框架柱和端柱的清单定额量，如表2.4所示。

五、总结拓展

镜像

通过图纸分析可知，①—⑤轴的柱与⑥—⑪轴的柱是对称的，因此在绘图时可以使用一种简单的方法：先绘制①—⑤轴的柱，然后使用“镜像”功能绘制⑥—⑪轴的柱。

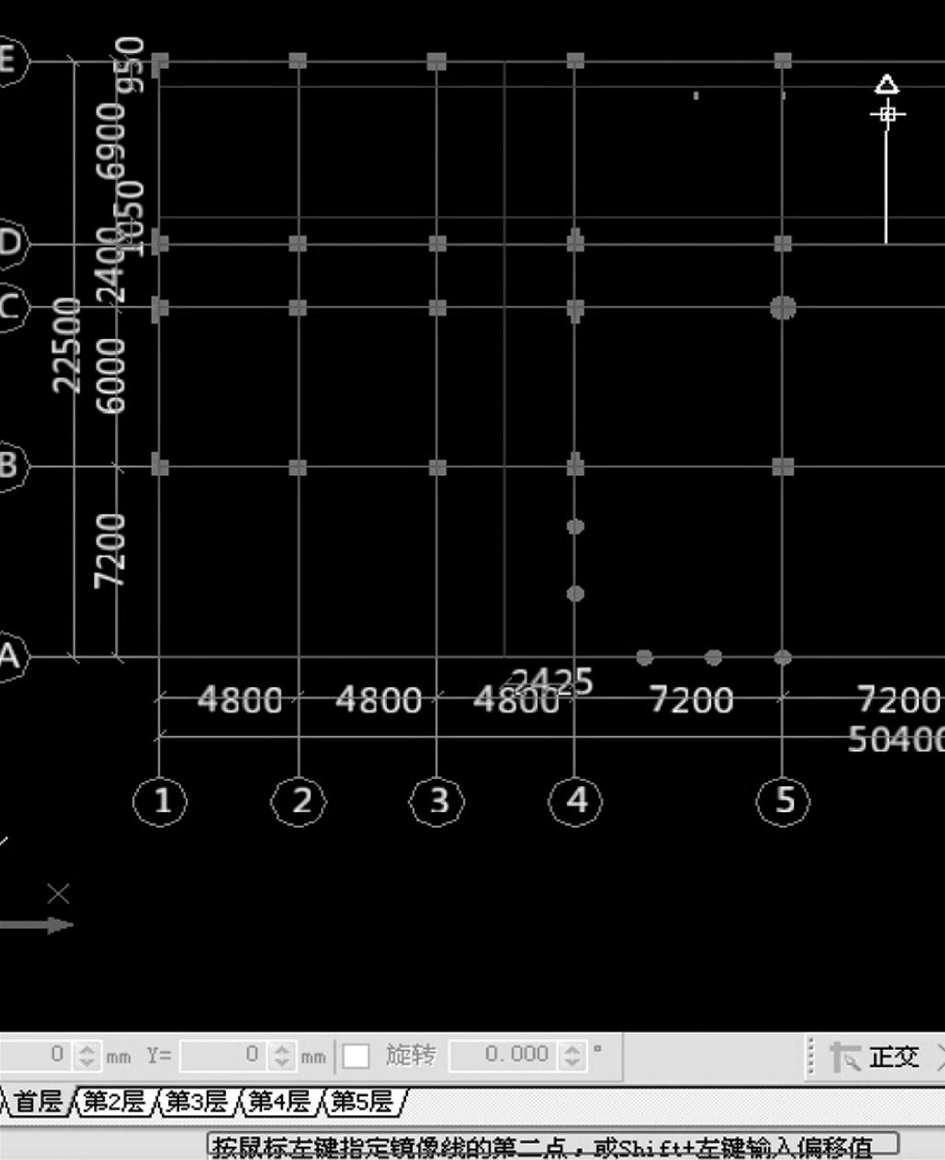

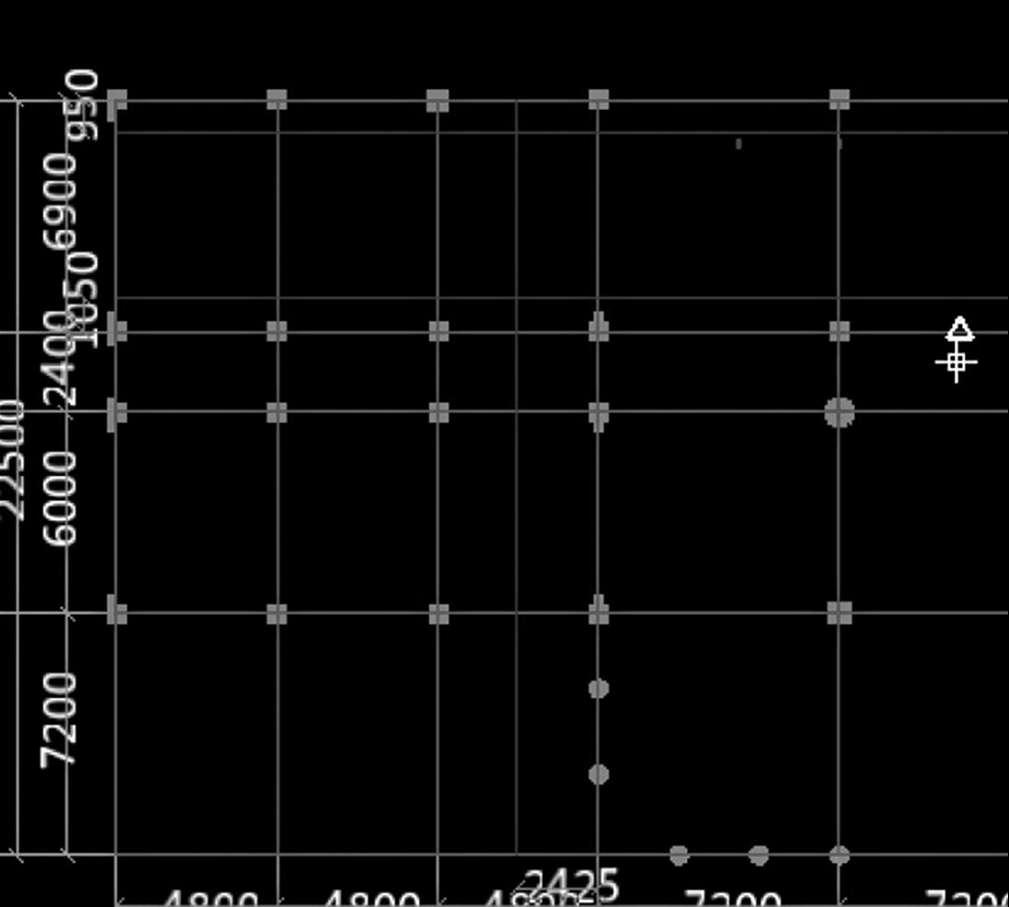

选中①—⑤轴间的柱，单击右键选择“镜像”按钮，把显示栏的“中点”点中，补捉⑤—⑥轴的中点，可以看到屏幕上有一个黄色的三角形（见图2.21），选中第二点（见图2.22），单击右键确定即可。

如图2.22所示，在显示栏的地方会提示需要进行的下一步操作。

图2.21

图2.22

（1）在绘图界面怎样调出柱属性编辑框对图元属性进行修改？

（2）在参数化柱模型中找不到的异形柱如何定义？

（3）在柱定额子目中找不到所需要的子目，如何定义该柱构件做法？

2.2.2　首层剪力墙的工程量计算

通过本小节的学习，你将能够：

（1）掌握连梁在软件中的处理方法；

（2）定义墙的属性；

（3）绘制墙图元；

（4）统计本层墙的阶段性工程量。

一、任务说明

①完成首层剪力墙的属性定义、做法套用及图元绘制。

②汇总计算，统计本层剪力墙的工程量。

二、任务分析

①剪力墙在计量时的主要尺寸是哪些？从什么图中什么位置找到？

②剪力墙的暗柱、端柱分别是如何套用清单定额的？如何用直线、偏移命令来绘制墙？

③当剪力墙墙中心线与轴线不重合时，该如何处理？

④电梯井壁剪力墙的施工措施有什么不同？

三、任务实施

1）分析图纸

（1）分析剪力墙

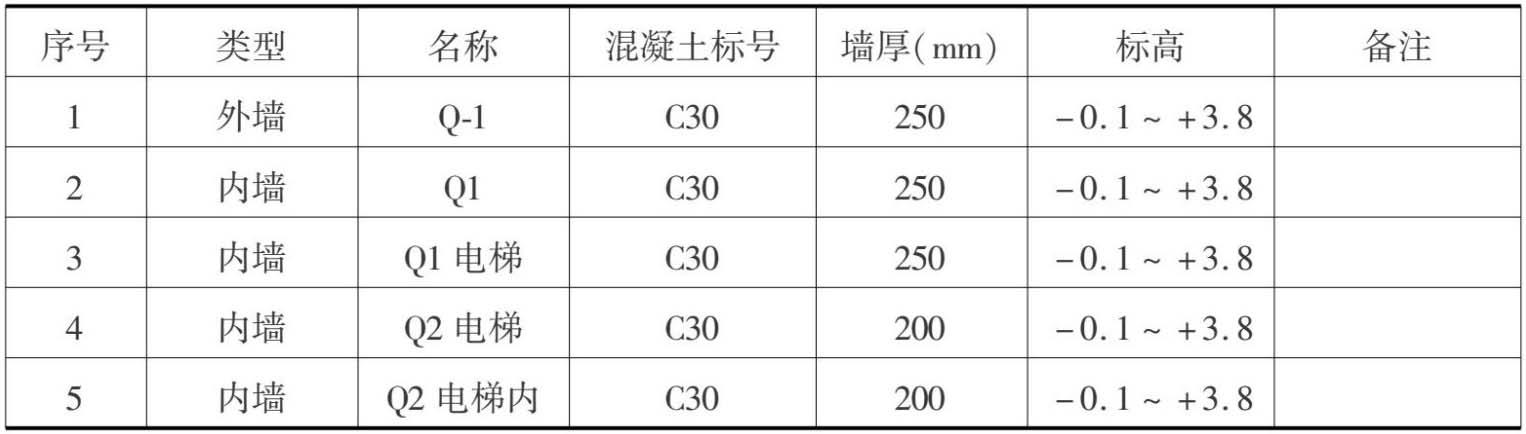

分析《办公大厦建筑工程图》结施-5、结施-1，得出剪力墙墙身表，如表2.5所示。

（2）分析连梁

连梁是剪力墙的一部分。

①结施-5中①轴和⑩轴的剪力墙上有LL4，尺寸为250mm×1200mm，梁顶相对标高差＋0.6m；建施-3中LL4下方是LC3，尺寸为1500mm×2700mm；建施-12中LC3离地高度600mm。可以得知，剪力墙Q-1在Ⓒ轴和Ⓔ轴之间只有LC3。因此，可以直接绘制Q-1，然后绘制LC3，不用绘制LL4。

②结施-5中④轴和⑦轴的剪力墙上有LL1，建施-3中LL1下方没有门窗洞，可以在LL1处把剪力墙断开，然后绘制LL1。

③结施-5中④轴电梯洞口处LL2、建施-3中LL3下方没有门窗洞，如果按段绘制剪力墙不易找交点，所以剪力墙Q1通画，然后绘制洞口，不绘制LL2。

做工程时遇到剪力墙上是连梁下是洞口的情况，可以比较②与③哪个更方便使用一些。

本工程采用③的方法对连梁进行处理，绘制洞口在绘制门窗时介绍，Q1通长绘制暂不作处理。

（3）分析暗梁、暗柱

暗梁、暗柱是剪力墙的一部分。类似YJZ1这种和墙厚一样的暗柱，此位置的剪力墙通长绘制，YJZ1不再进行绘制。类似GDZ1这种暗柱，把其定义为异形柱并进行绘制，在做法套用时按照剪力墙的做法套用清单、定额。

2）现浇混凝土墙清单、定额计算规则学习

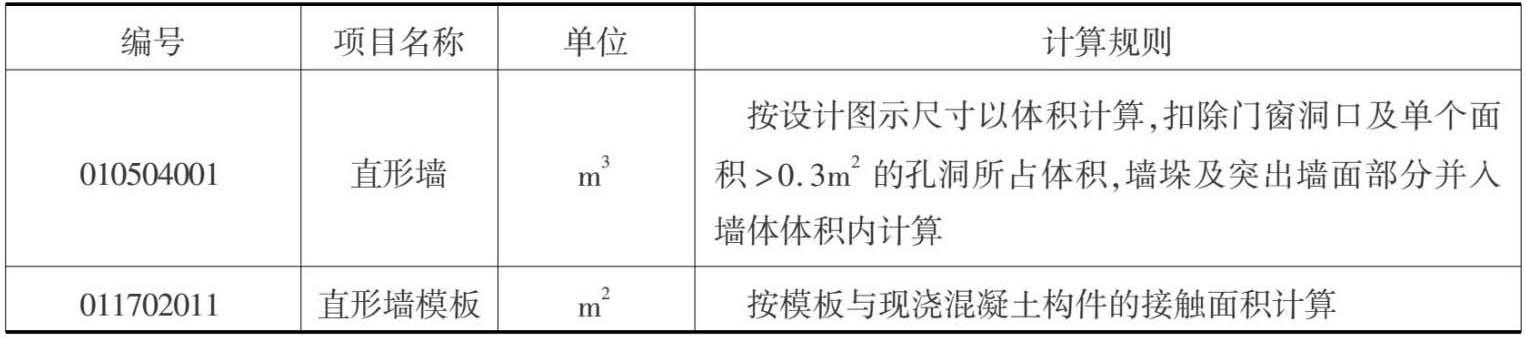

（1）清单计算规则（见表2.6）

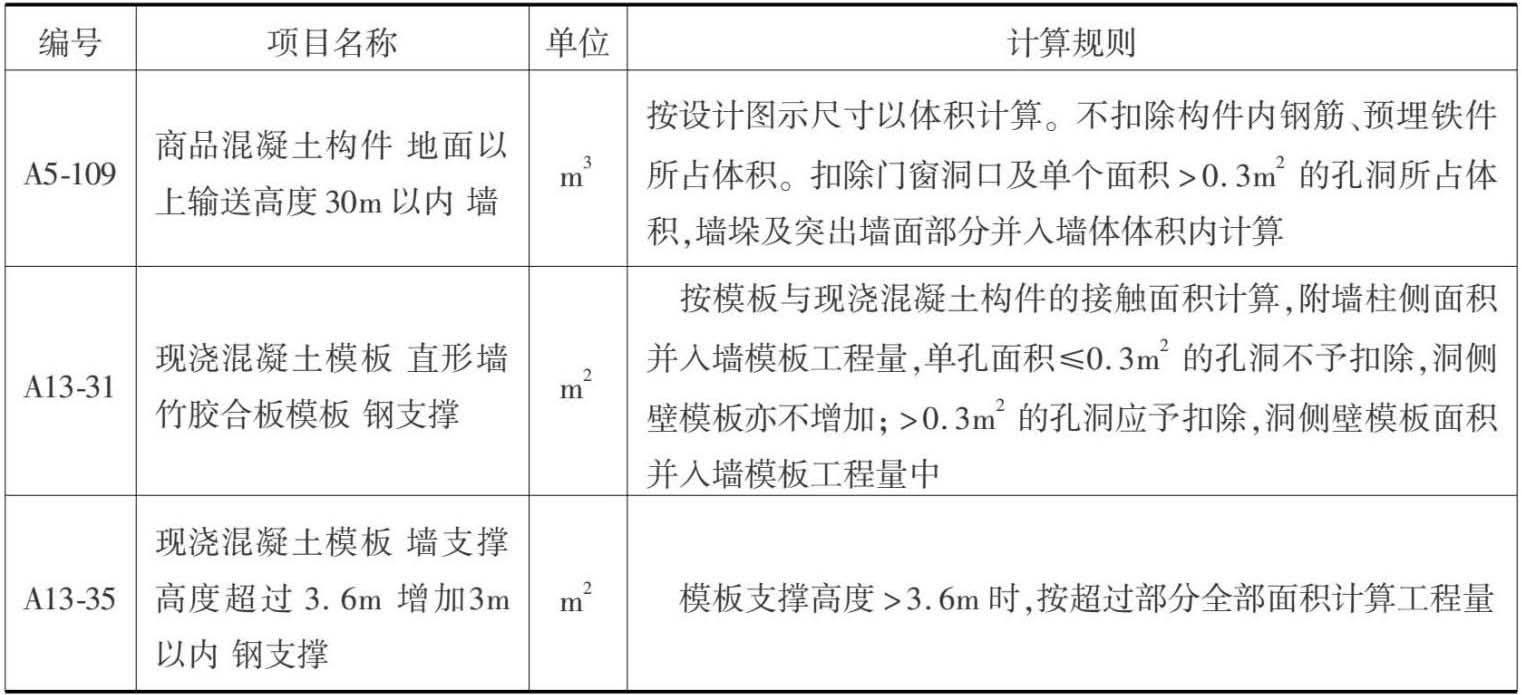

（2）定额计算规则（见表2.7）

3）墙的属性定义

（1）新建外墙

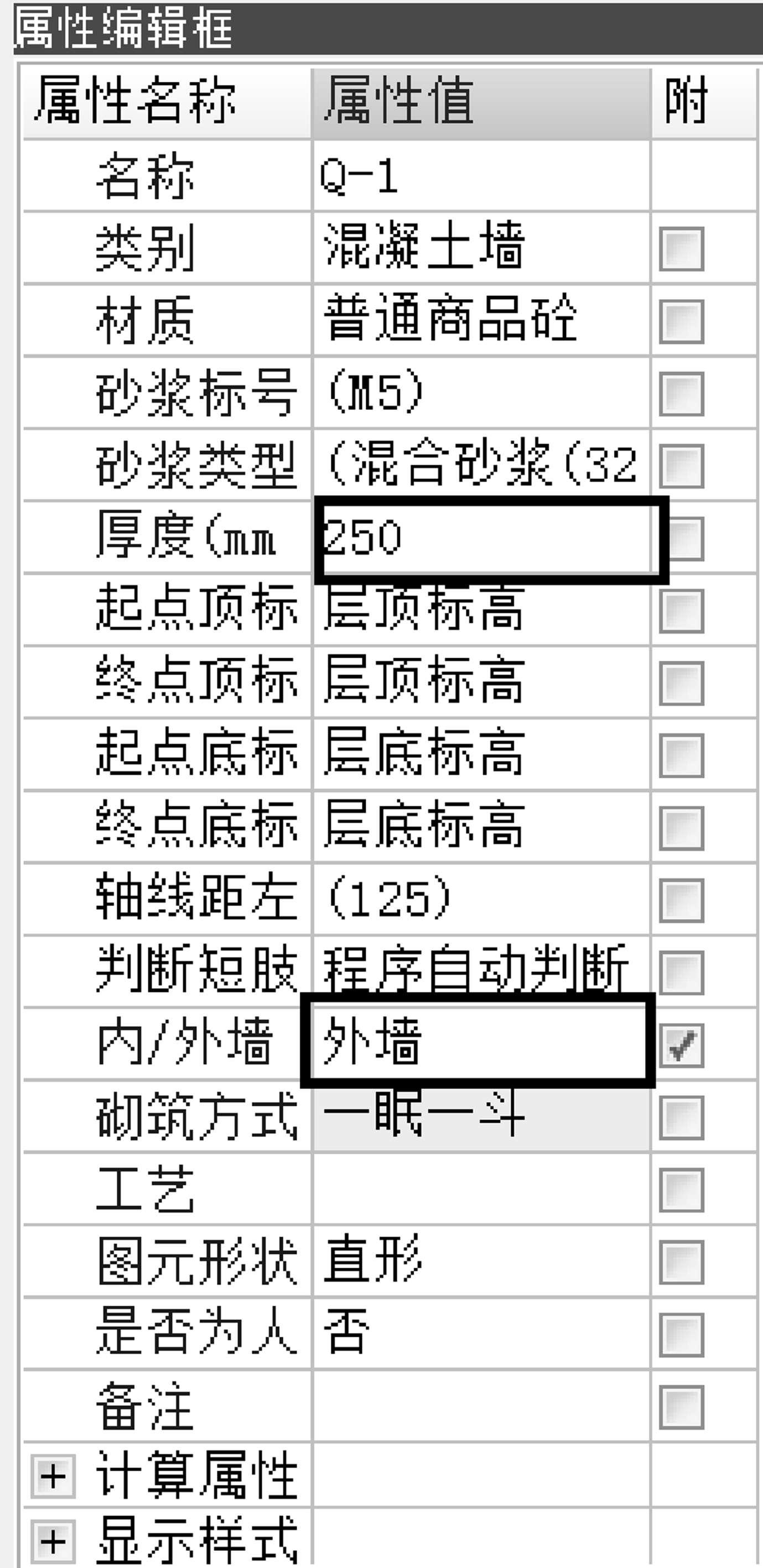

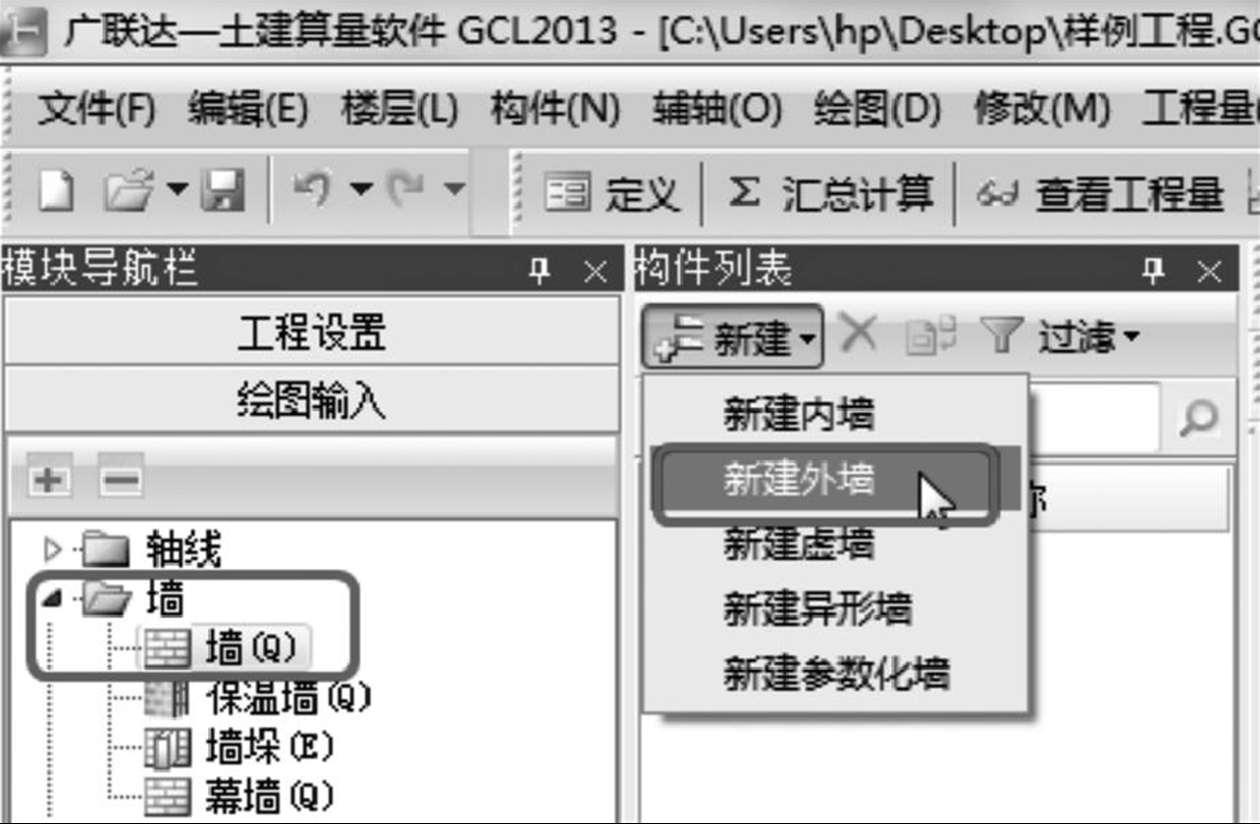

在模块导航栏中选择“墙”→“墙”，单击“定义”按钮，进入墙的定义界面，在构件列表中单击“新建”→“新建外墙”，如图2.23所示。在属性编辑框中对图元属性进行编辑，如图2.24所示。

图2.24

图2.25

（2）通过复制建立新构件

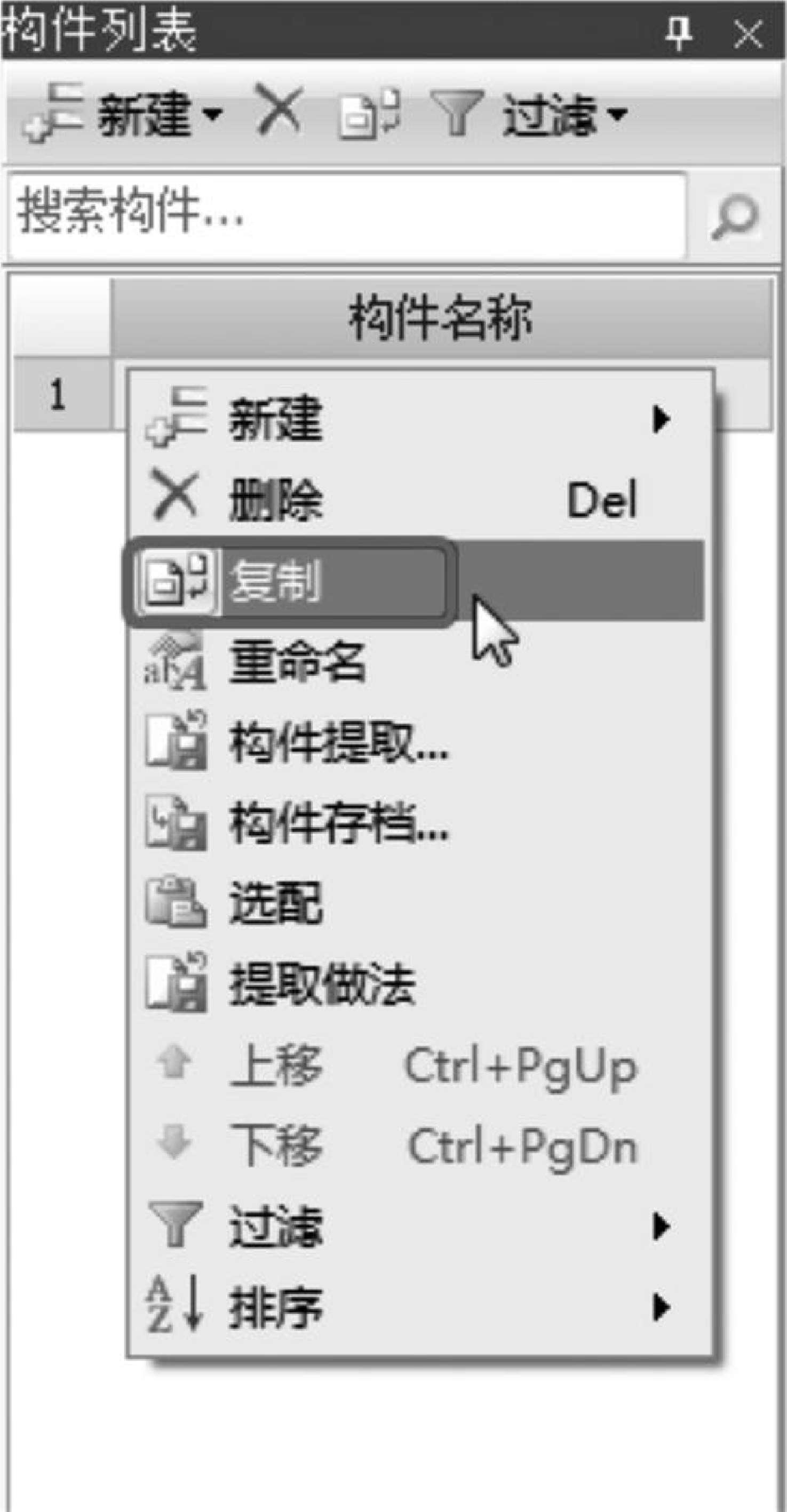

通过对图纸进行分析可知，Q-1和Q1的材质、高度是一样的，区别在于墙体的名称和厚度不同。选中“构件Q-1”，单击右键选择“复制”（见图2.25），软件自动建立名为“Q-2”的构件，然后对Q-2进行属性编辑，外墙改为内墙并改名为Q1。

4）做法套用

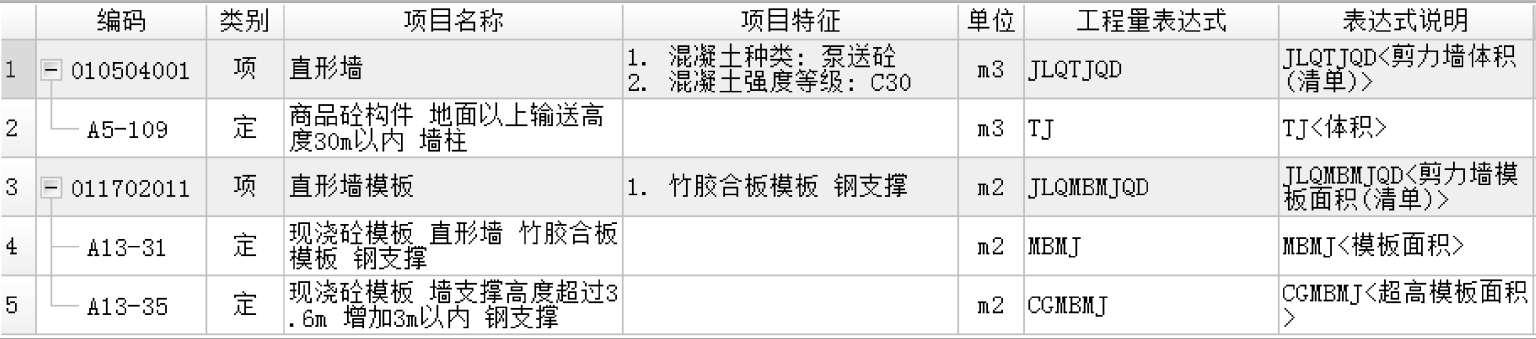

①Q-1的做法套用，如图2.26所示。

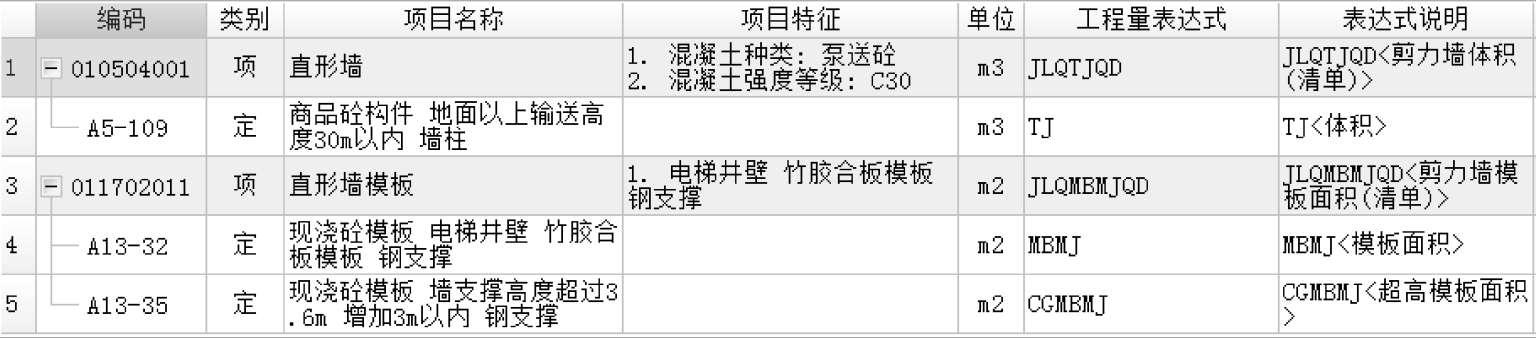

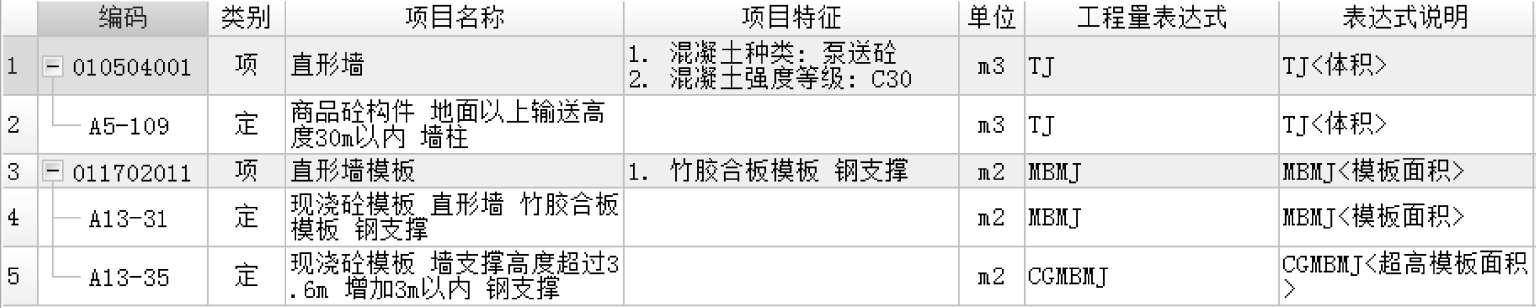

②Q-1电梯的做法套用，如图2.27所示。

5）画法讲解

剪力墙定义完毕后，单击“绘图”按钮，切换到绘图界面。

（1）直线绘制

通过构件列表选择要绘制的构件Q-1，鼠标左键单击Q-1的起点①轴与Ⓑ轴的交点，鼠标左键单击Q-1的终点①轴与Ⓔ轴的交点即可。

（2）偏移

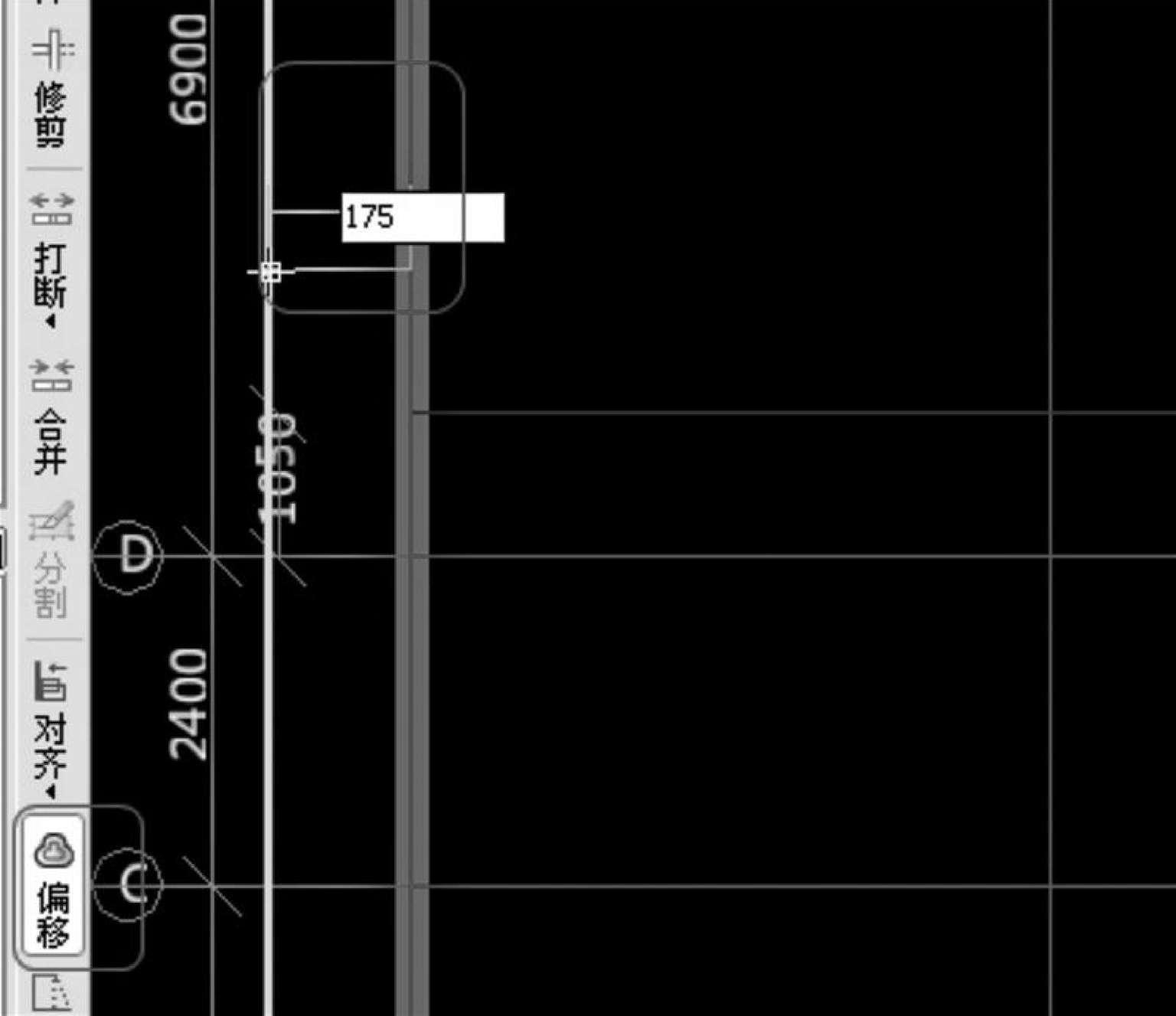

①轴的Q-1绘制完成后与图纸进行对比，发现图纸上位于①轴线上的Q-1并非居中于轴线，选中Q-1，单击“偏移”，输入“175”，如图2.28所示。在弹出的“是否要删除原来图元”对话框中，选择“是”按钮即可。

（3）借助辅助轴线绘制墙体

从图纸上可知，Q2电梯的墙体并非位于轴线上，这时需要针对Q2电梯的位置建立辅助轴线。参见建施-3、建施-15，确定Q2电梯的位置，单击“辅助轴线”“平行”，再单击④轴，在弹出的对话框中“偏移距离mm”输入“－2425”，然后单击“确定”按钮；再选中Ⓔ轴，在弹出的对话框中“偏移距离mm”输入“－950”；再选中Ⓔ轴，在弹出的对话框中“偏移距离mm”输入“1050”。辅助轴线建立完毕，在“构件列表”中选择Q2电梯，在黑色绘图界面进行Q2电梯的绘制，绘制完成后单击“保存”按钮。

四、任务结果

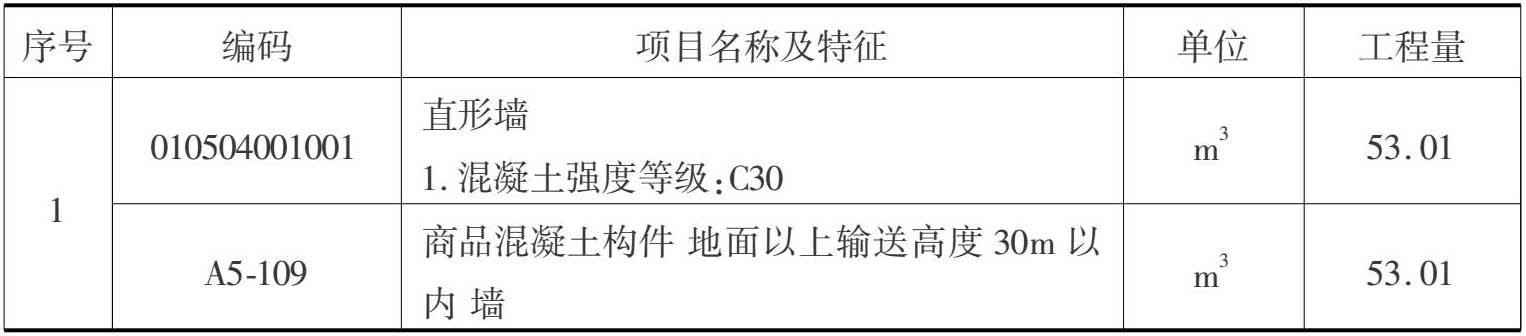

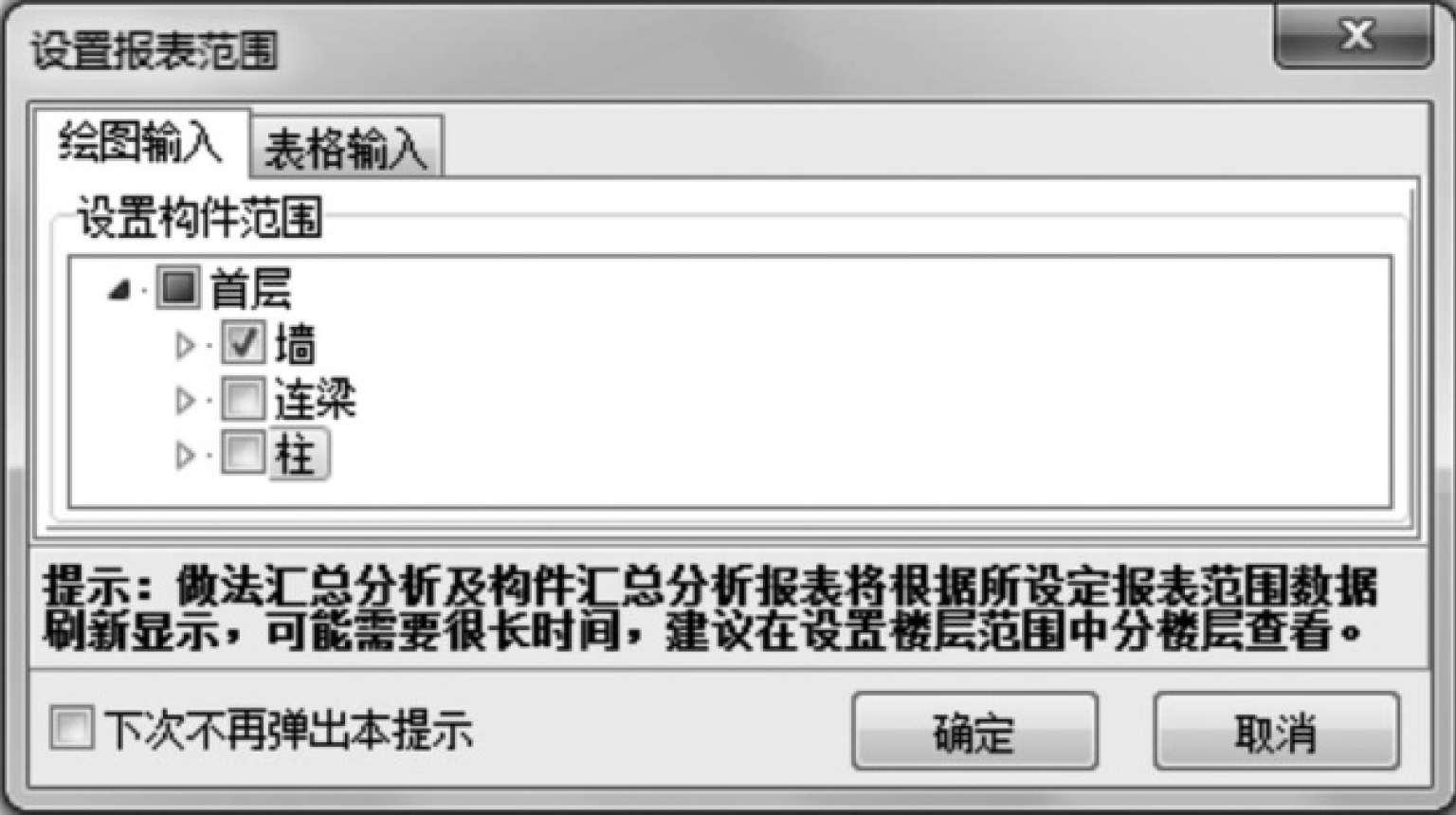

绘制完成后进行汇总计算，按“F9”键查看报表，单击“设置报表范围”，只选择“墙”的报表范围，单击“确定”按钮，如图2.29所示。首层剪力墙清单定额量如表2.8所示。

五、总结拓展

①虚墙只起分割封闭作用，不计算工程量，也不影响工程量的计算。

②在对构件进行属性编辑时，属性编辑框中有两种颜色的字体：蓝色字体和灰色字体。蓝色字体显示的是构件的公有属性，灰色字体显示的是构件的私有属性，对公有属性部分进行操作，所做的改动对所有同名称构件起作用。

③对属性编辑框中“附加”进行勾选，方便用户对所定义的构件进行查看和区分。

④软件对内外墙定义的规定：软件为方便外墙布置，建筑面积、平整场地等部分智能布置功能，需要人为区分内、外墙。

（1）Q1为什么要区别内、外墙定义？

（2）电梯井壁墙的内侧模板是否存在超高？

（3）电梯井壁墙的内侧模板和外侧模板是否套用的为同一定额？

2.2.3　首层梁的工程量计算

通过本小节的学习，你将能够：

（1）依据定额和清单分析梁的工程量计算规则；

（2）定义梁的属性；

（3）绘制梁图元；

（4）统计梁工程量。

一、任务说明

①完成首层梁的属性定义、做法套用及图元绘制。

②汇总计算，统计本层梁的工程量。

二、任务分析

①梁在计量时的主要尺寸是哪些？从什么图中什么位置能找到？有多少种梁？

②梁是如何套用清单、定额的？软件中如何处理变截面梁？

③梁的标高如何调整？起点顶标高和终点顶标高不同会有什么结果？

④绘制梁时如何使用“Shift＋左键”实现精确定位？

⑤各种不同名称梁如何能快速套用做法？

三、任务实施

1）分析图纸

①分析结施-5，从左至右、从上至下，本层有框架梁、屋面框架梁、非框架梁、悬梁4种。

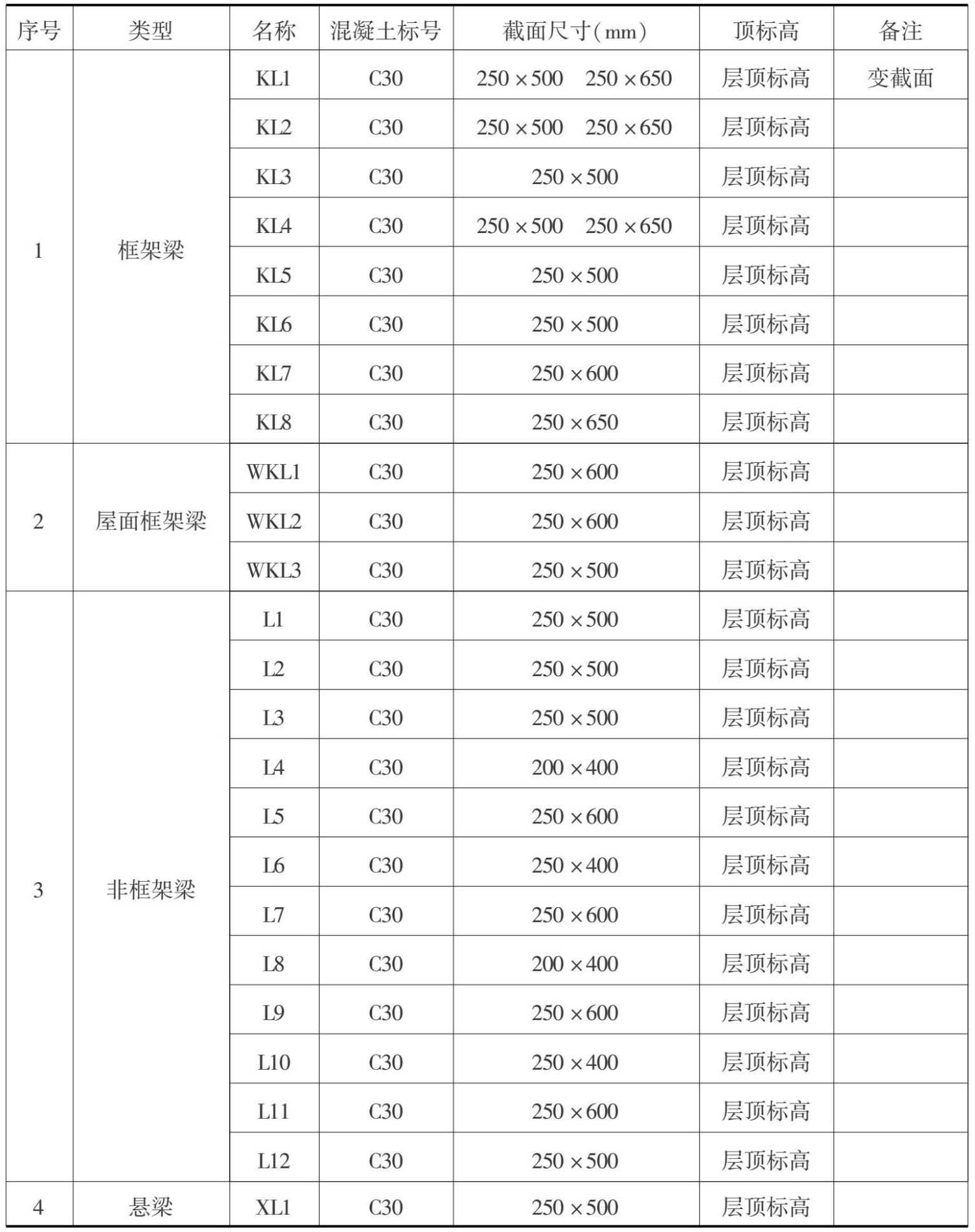

②框架梁KL1～KL8，屋面框架梁WKL1～WKL3，非框架梁L1～L12，悬梁XL1，主要信息如表2.9所示。

2）现浇混凝土梁清单、定额规则学习

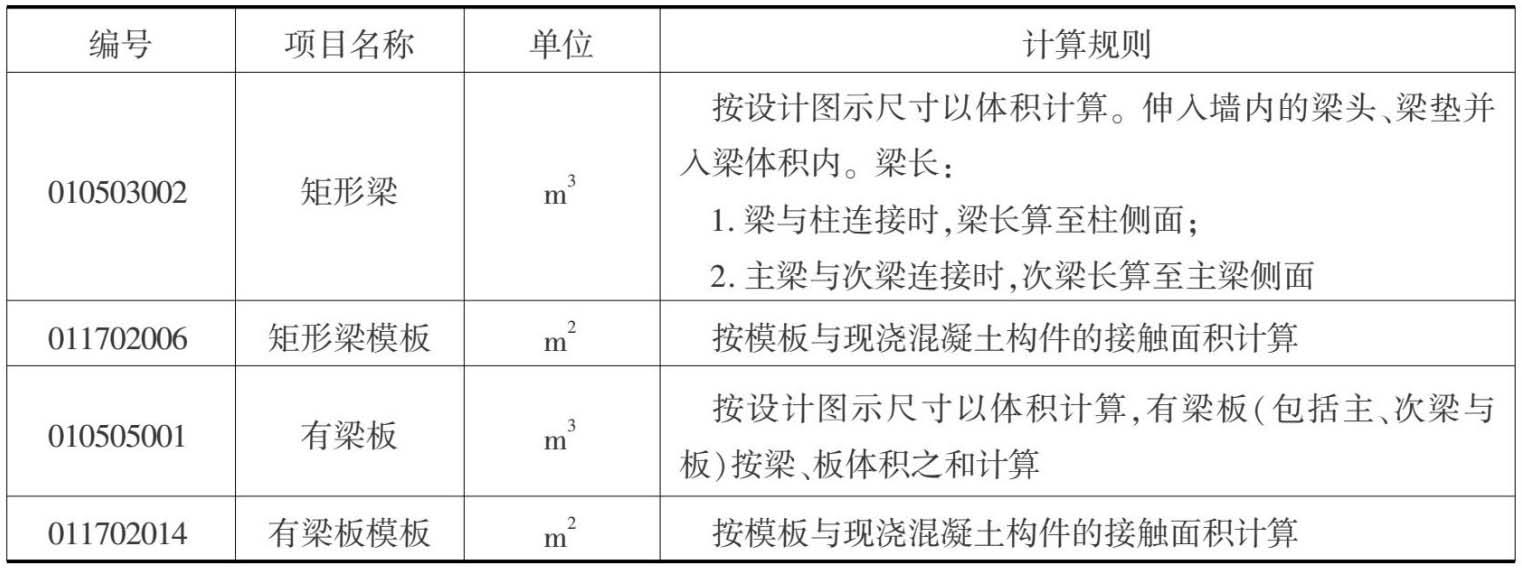

（1）清单计算规则（见表2.10）

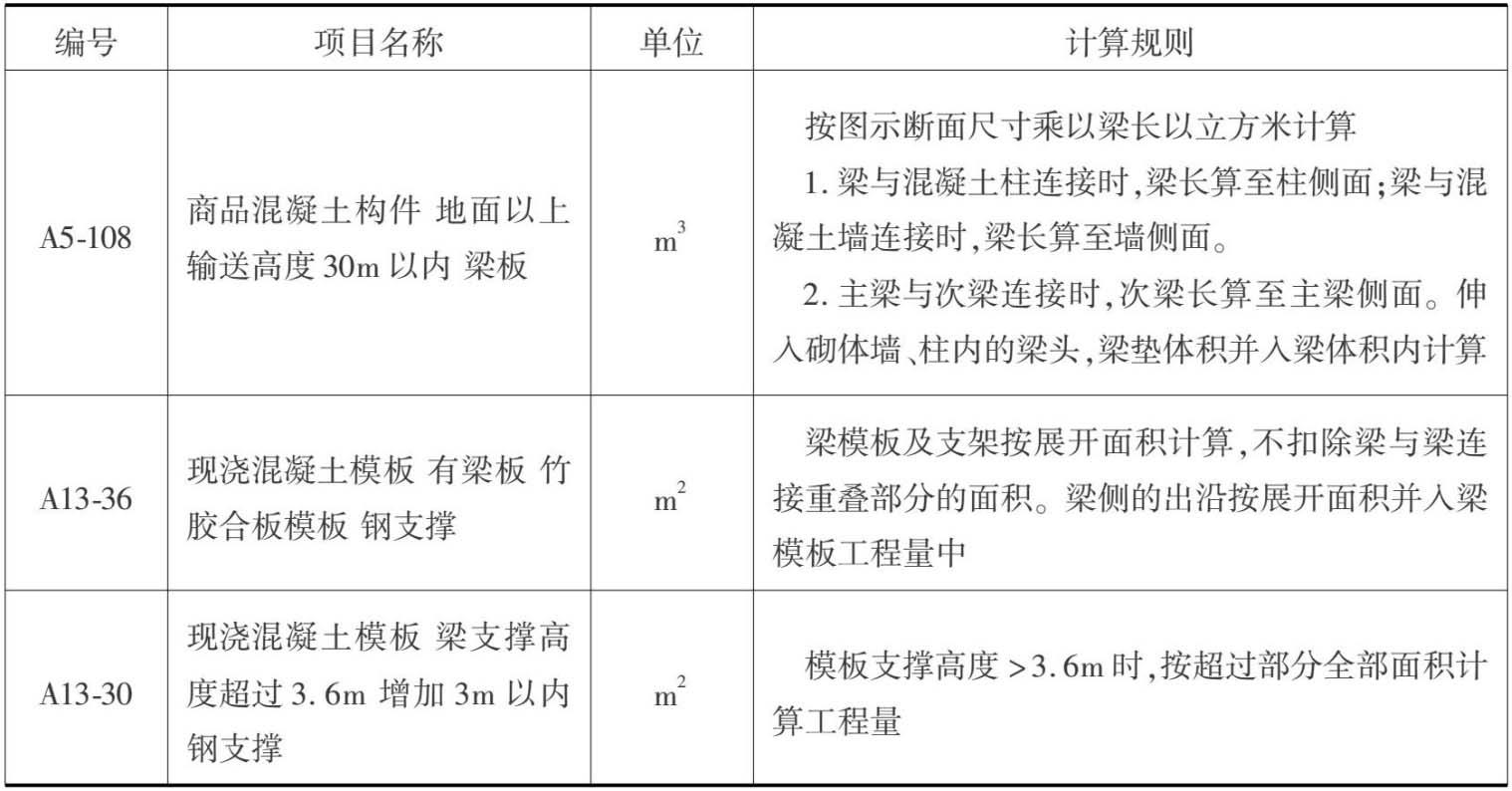

（2）定额计算规则（见表2.11）

3）梁的属性定义

（1）框架梁

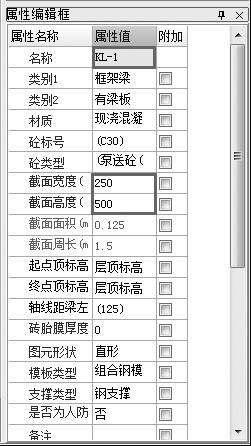

在模块导航栏中单击“梁”→“梁”，单击“定义”按钮，进入梁的定义界面，在构件列表中单击“新建”→“新建矩形梁”，新建矩形梁KL1，根据KL1（9）在图纸中的集中标注，在属性编辑框中输入相应的属性值，如图2.30所示。

（2）屋框梁

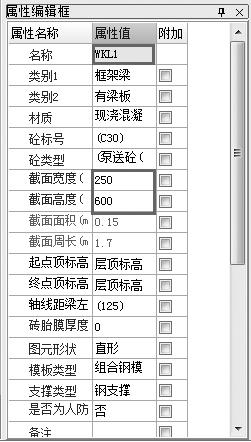

屋框梁的属性定义同上面框架梁，如图2.31所示。

图2.30

图2.31

4）梁做法套用

梁构件定义好后，需要进行做法套用操作，如图2.32所示。

5）梁画法讲解

（1）直线绘制

在绘图界面，单击“直线”，单击梁的起点①轴与Ⓔ轴的交点，然后单击梁的终点④轴与Ⓔ轴的交点即可，如图2.33所示。

（2）镜像绘制梁图元

①—④轴间Ⓓ轴上的KL1与⑦—⑪轴间Ⓓ轴上的KL1是对称的，因此可以采用“镜像”绘制此图元。点选镜像图元，单击右键选择“镜像”，单击对称点一，再单击对称点二，在弹出的对话框中选择“否”即可。

四、任务结果

①参照KL1、WKL1属性的定义方法，将KL2～KL8，WKL2、WKL3，L1～L12，XL1按图纸要求定义。

②用直线、对齐、镜像等方法将KL2～KL8，WKL2、WKL3，L1～L12，XL1按图纸要求绘制。绘制完成后如图2.34所示。

③汇总计算，统计本层梁的工程量，如表2.12所示。

五、总结拓展

①⑥—⑦轴与Ⓓ—Ⓔ轴间的梁标高比层顶标高低0.05，汇总之后选择图元，右键单击属性编辑框，可以单独修改该梁的私有属性，更改标高。

②KL1、KL2、KL4、KL8在图纸上有两种截面尺寸，软件是不能定义同名称构件的，因此在定义时需重新加下脚标定义。

③绘制梁构件时，一般先横向后竖向，先框架梁后次梁，避免遗漏。

（1）梁属于线性构件，那么梁可不可以使用矩形绘制？如果可以，哪些情况适合用矩形绘制？

（2）智能布置梁后，位置与图纸位置不一样，该怎样调整？

2.2.4　首层板的工程量计算

通过本小节的学习，你将能够：

（1）依据定额和清单分析现浇板的工程量计算规则；（2）定义板的属性；

（3）绘制板；

（4）统计首层板的工程量。

一、任务说明

①完成首层板的属性定义、做法套用及图元绘制。

②汇总计算，统计本层板的工程量。

二、任务分析

①首层板在计量时的主要尺寸是哪些？从什么图中什么位置找到？有多少种板？

②板是如何套用清单定额的？

③板的绘制方法有几种？

④各种不同名称板如何能快速套用做法？

三、任务实施

1）分析图纸

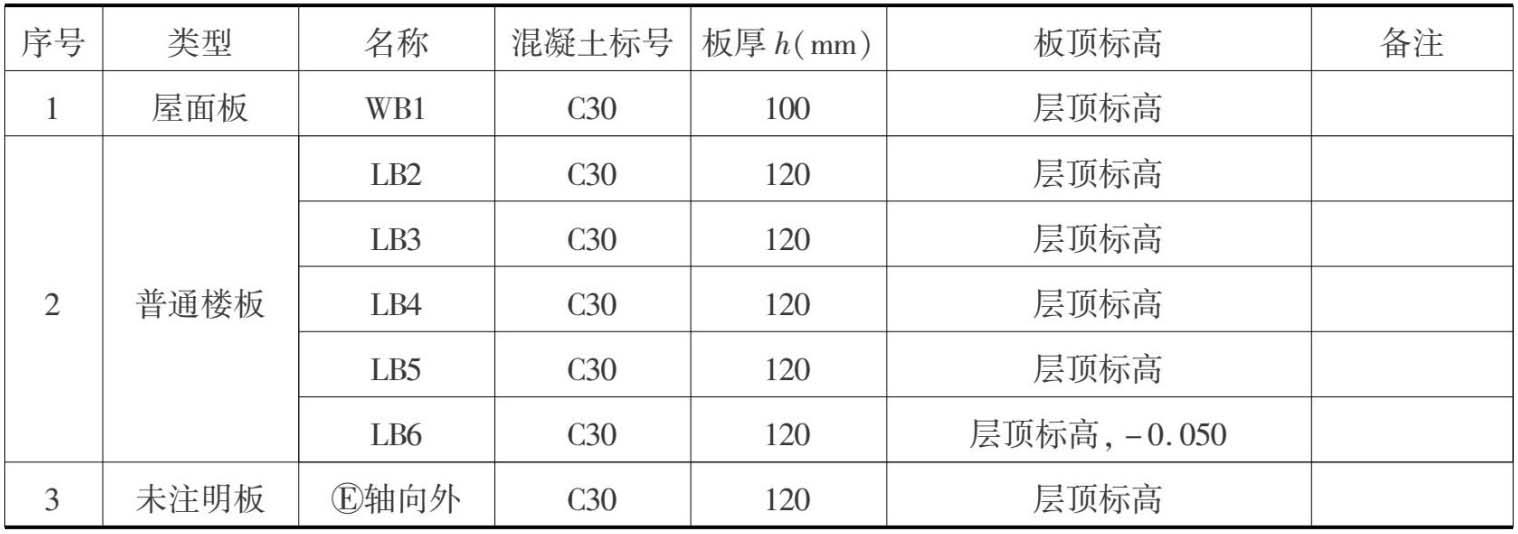

分析结施-12可以得到板的截面信息，包括屋面板与普通楼板，主要信息如表2.13所示。

2）现浇板清单、定额计算规则学习

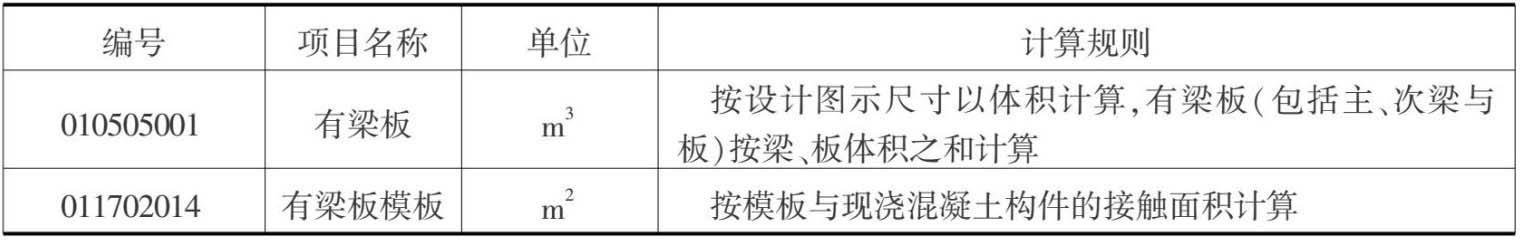

（1）清单计算规则（见表2.14）

（2）定额计算规则（见表2.15）

3）板的属性定义

（1）楼板

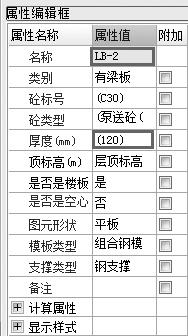

在模块导航栏中单击“板”→“现浇板”，单击“定义”按钮，进入板的定义界面，在构件列表中单击“新建”→“新建现浇板”，新建现浇板LB2，根据LB2在图纸中的尺寸标注，在属性编辑框中输入相应的属性值，如图2.35所示。

（2）屋面板

屋面板的属性定义与楼板的属性定义完全相似，如图2.36所示。

图2.35

图2.36

4）做法套用

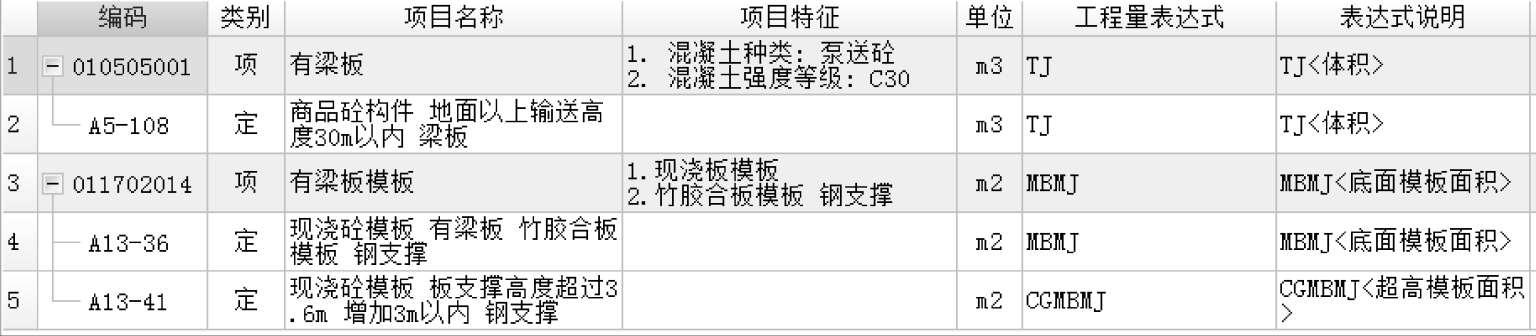

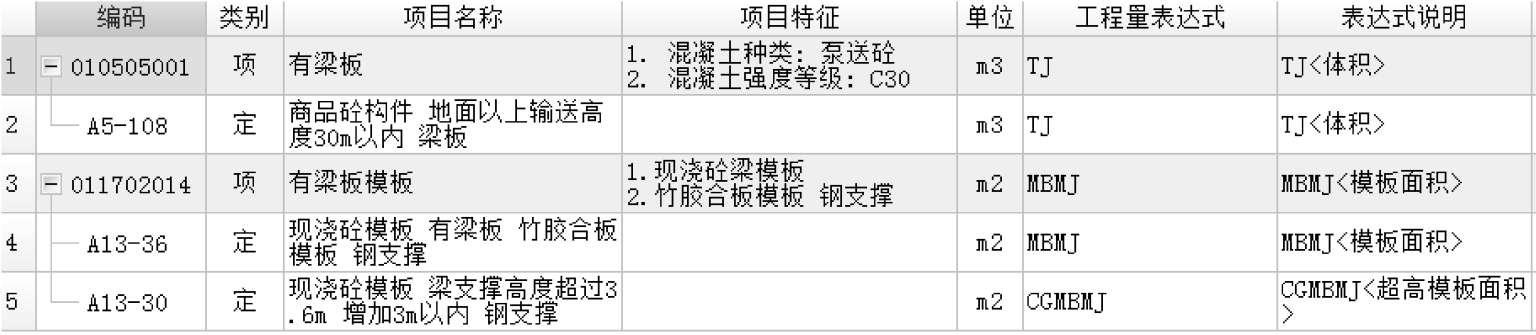

板构件定义好后，需要进行做法套用操作，如图2.37所示。

5）板画法讲解

（1）点画绘制板

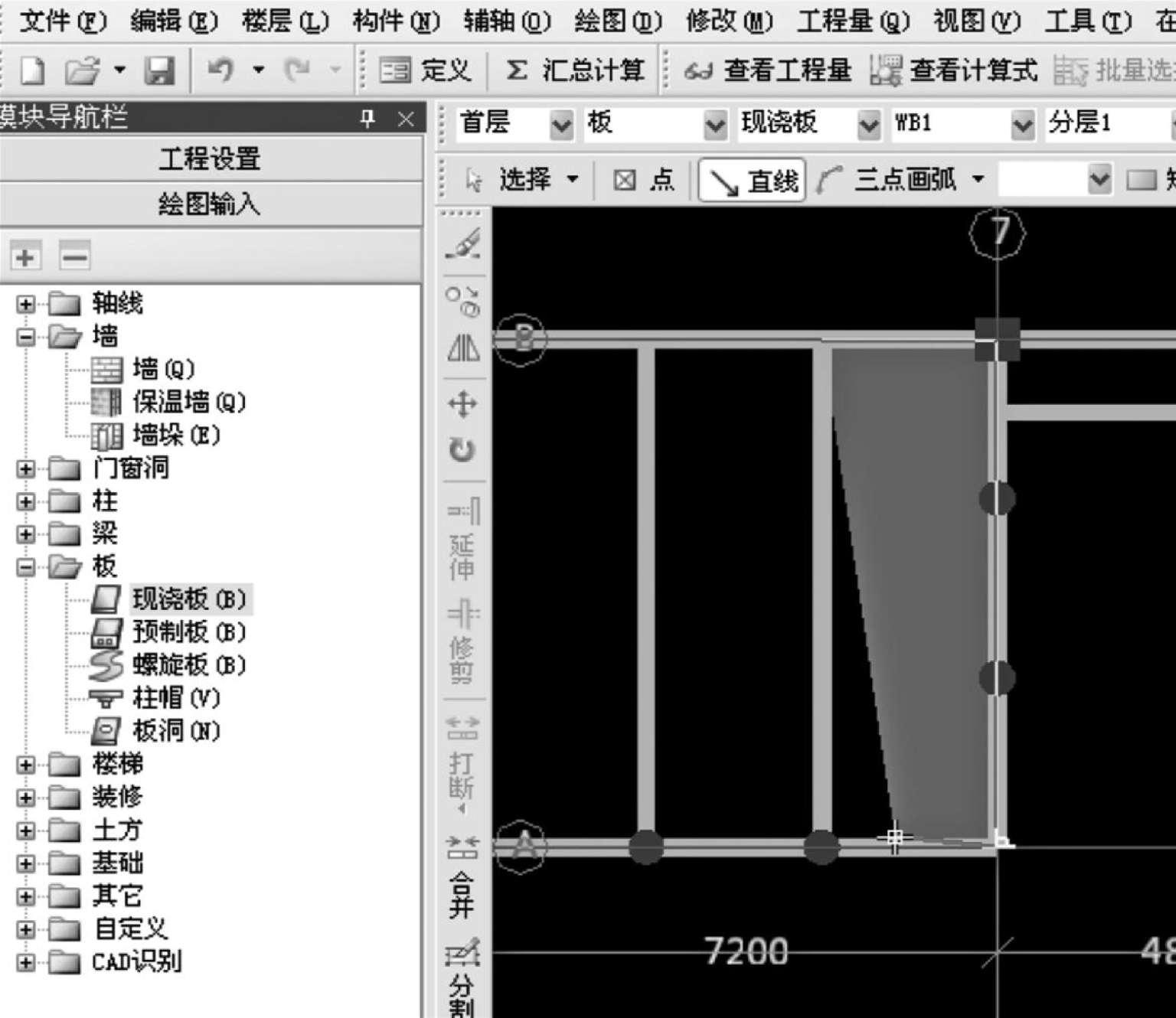

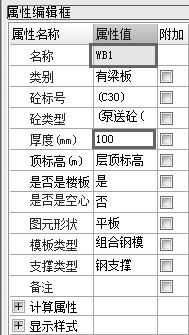

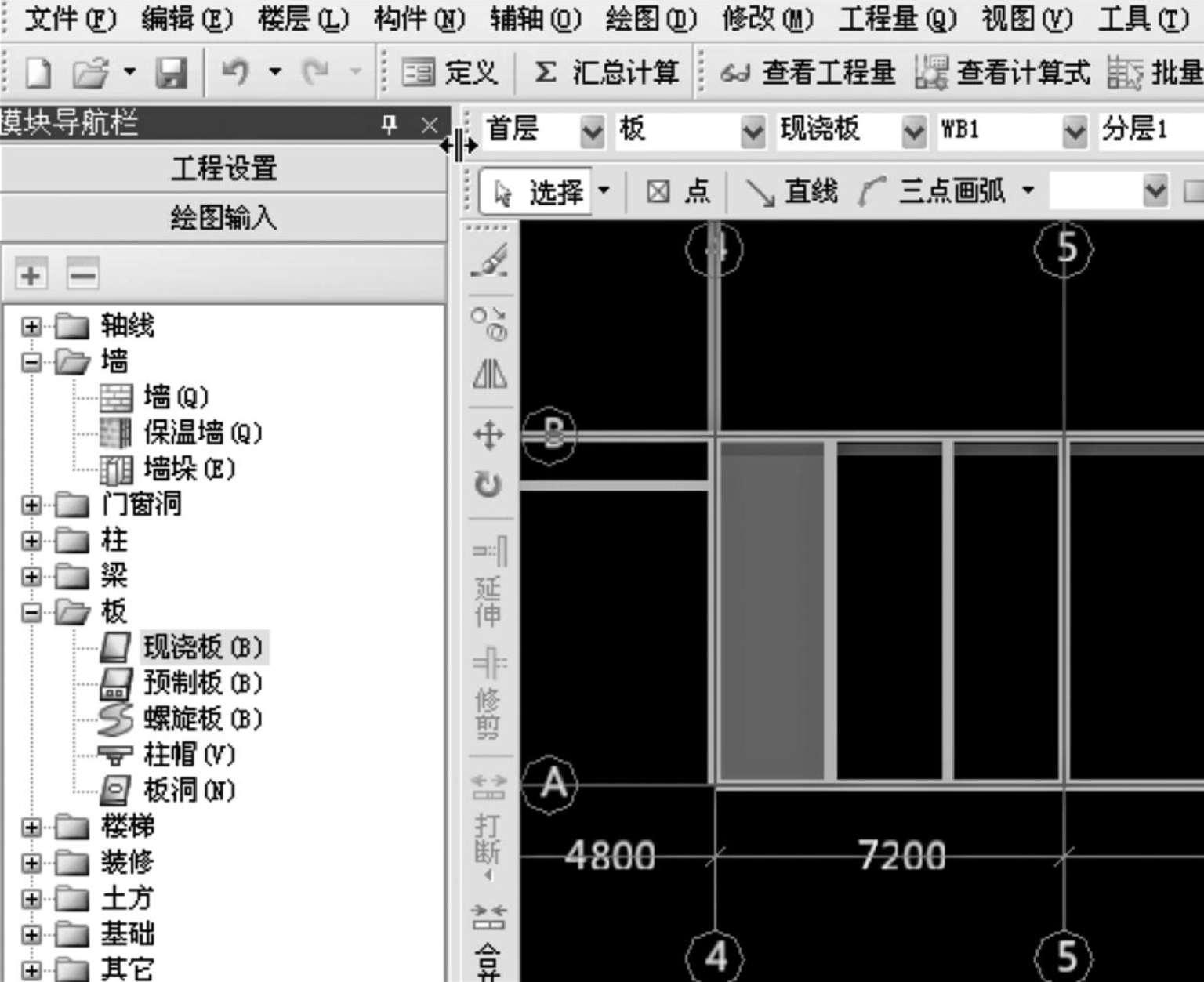

以WB1为例，定义好屋面板后，单击“点画”，在WB1区域单击左键，WB1即可布置，如图2.38所示。

（2）直线绘制板

仍以WB1为例，定义好屋面板后，单击“直线”，左键单击WB1边界区域的交点，围成一个封闭区域，WB1即可布置，如图2.39所示。

图2.38

图2.39

四、任务结果

①根据上述屋面板、普通楼板的定义方法，将本层剩下的LB3、LB4、LB5、LB6定义好。

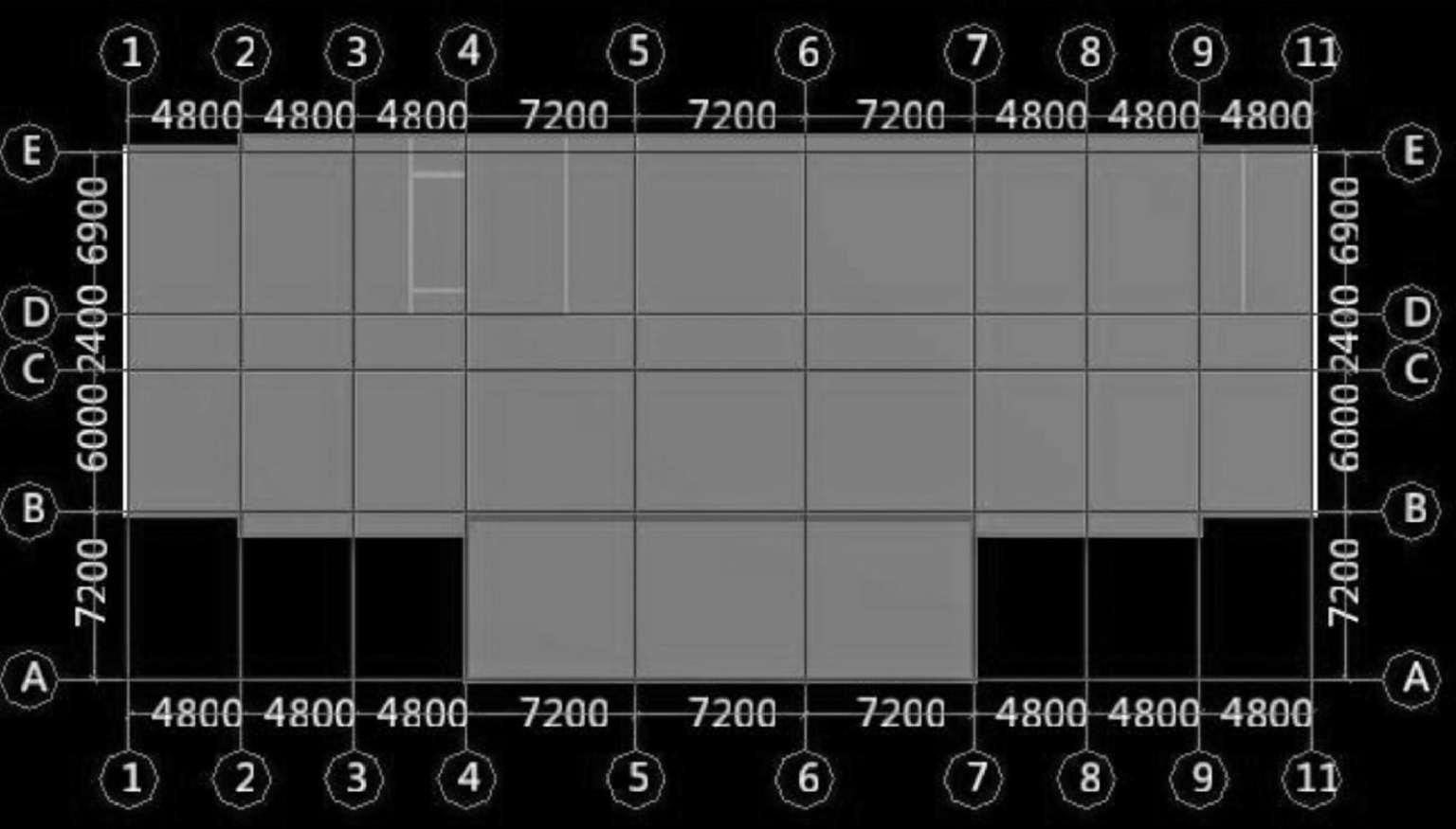

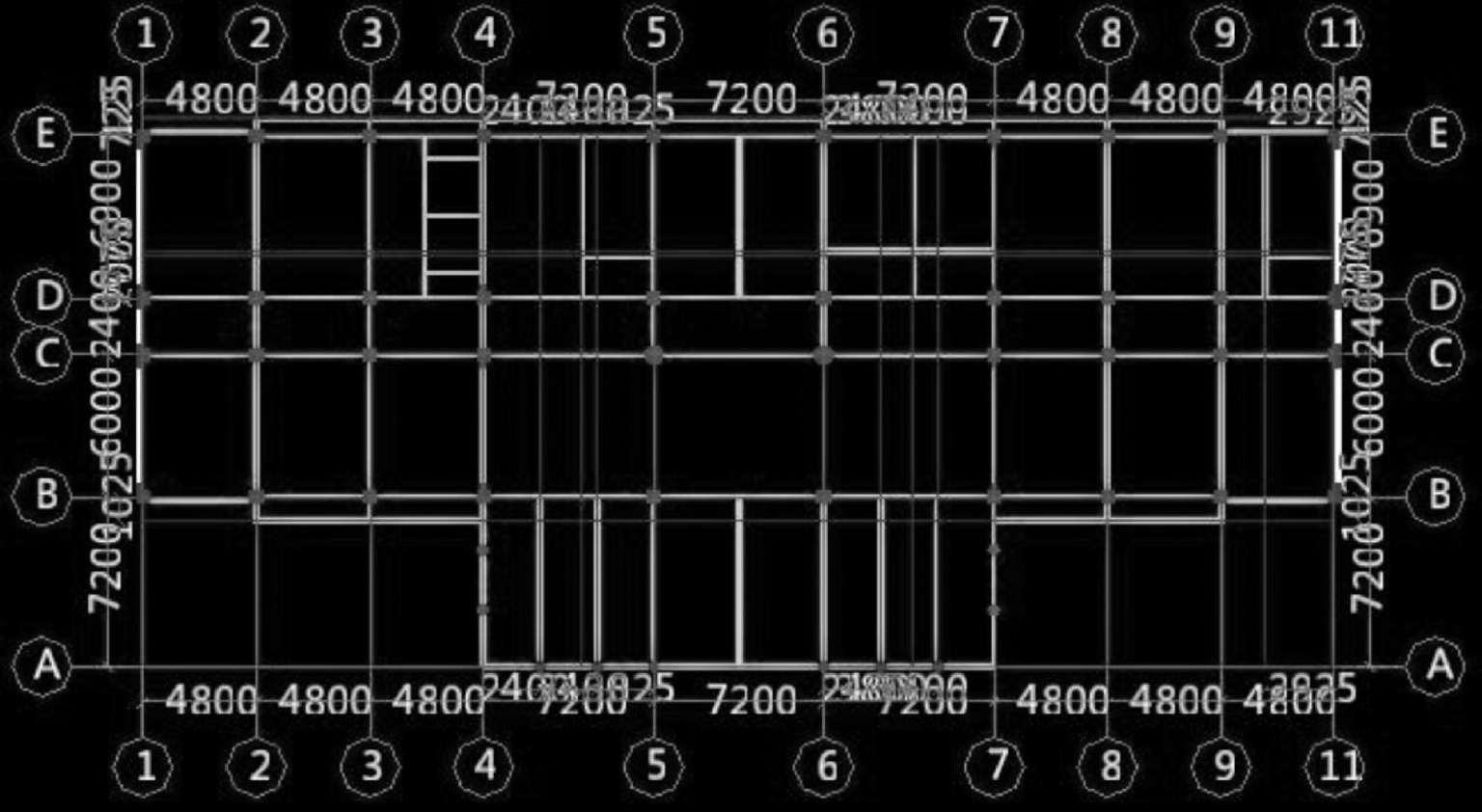

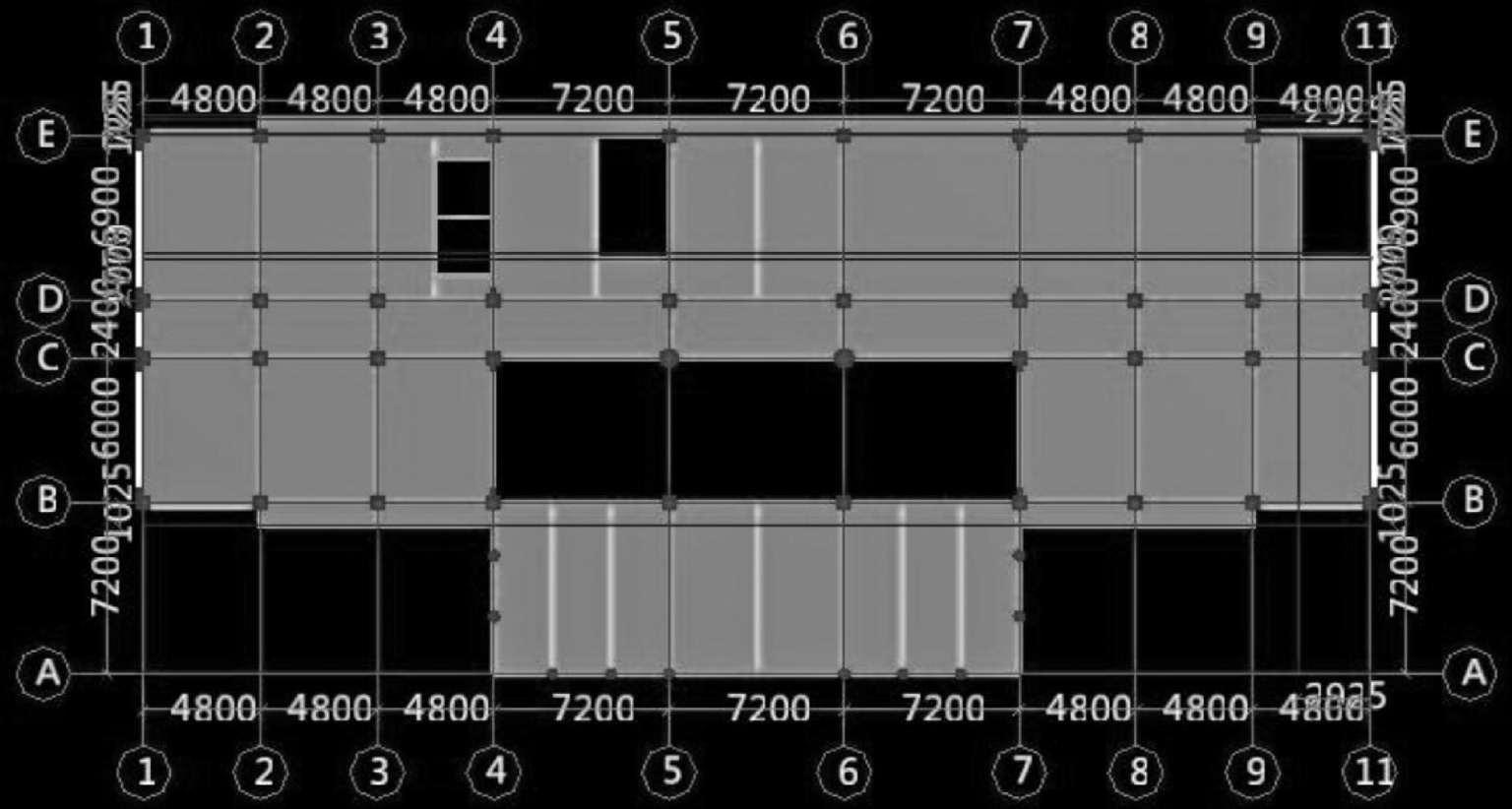

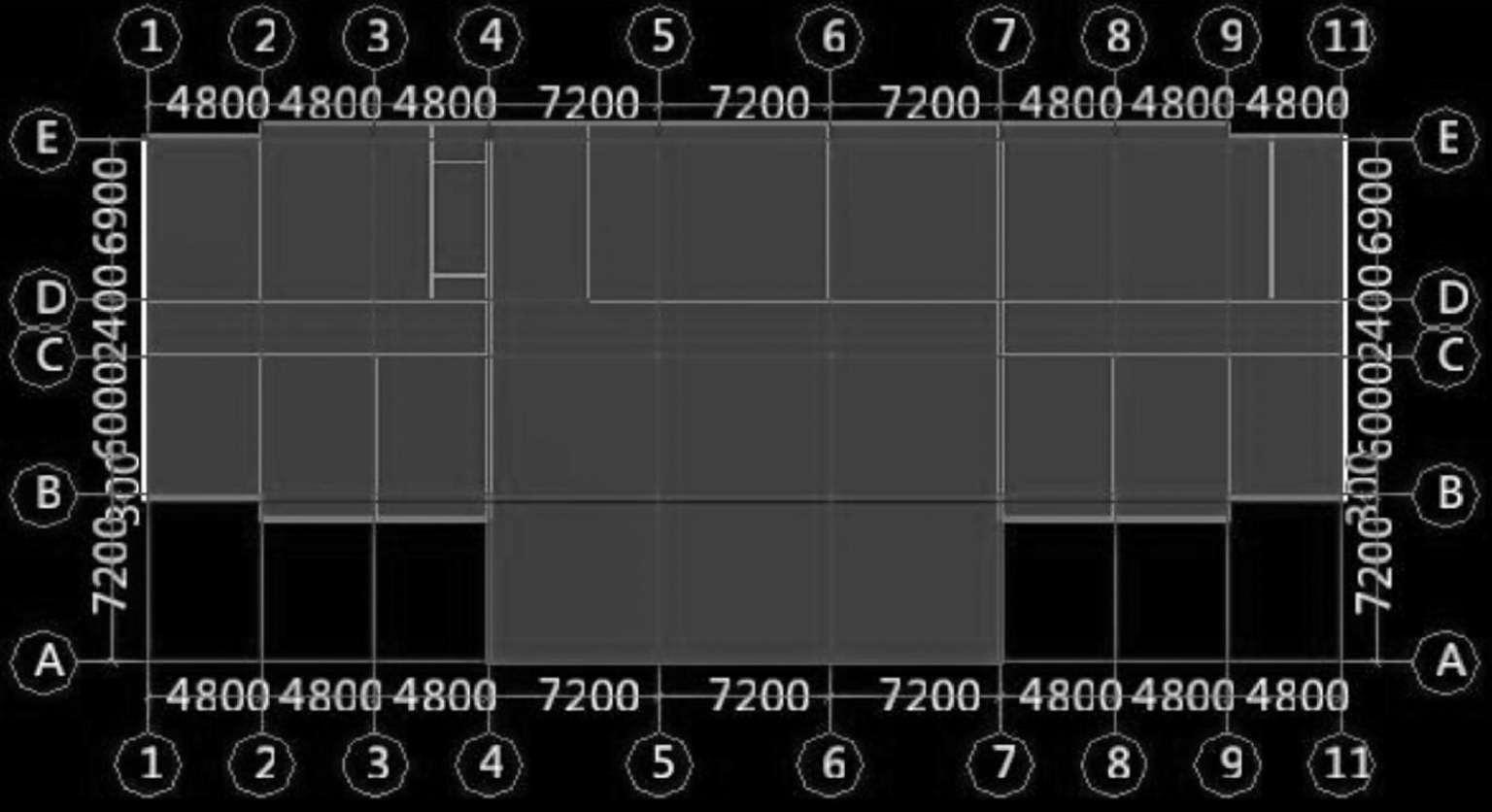

②用点画、直线、矩形等法将①轴与⑪轴间的板绘制好，绘制完成后如图2.40所示。

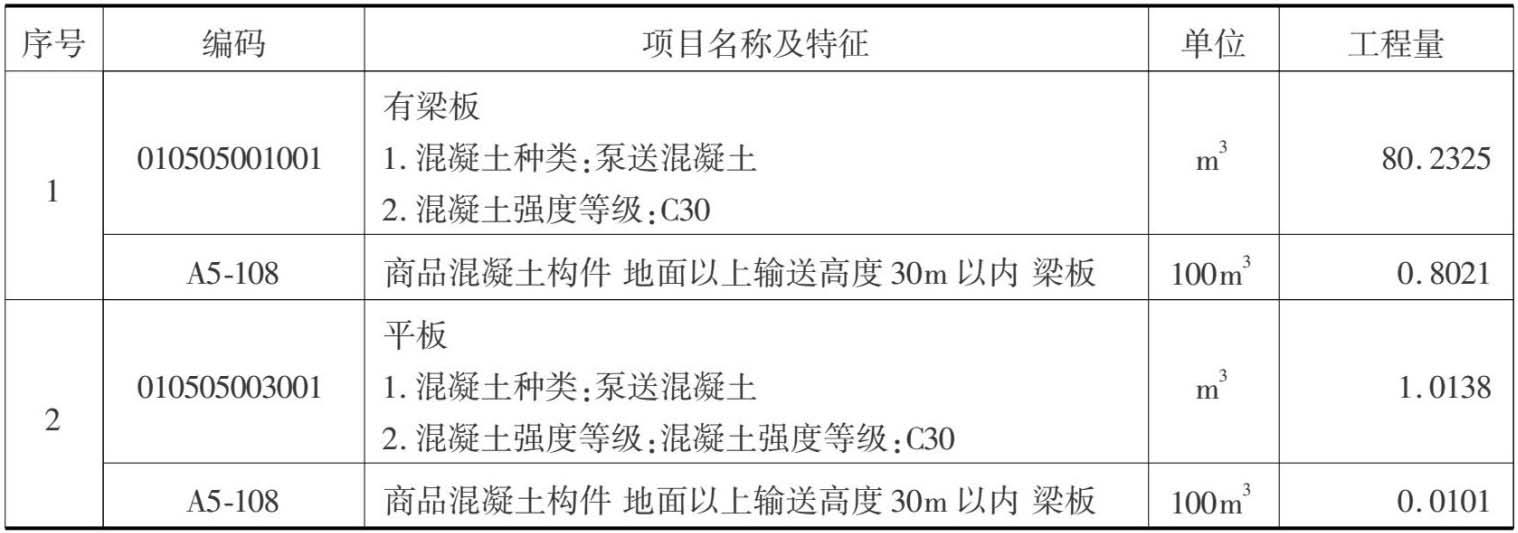

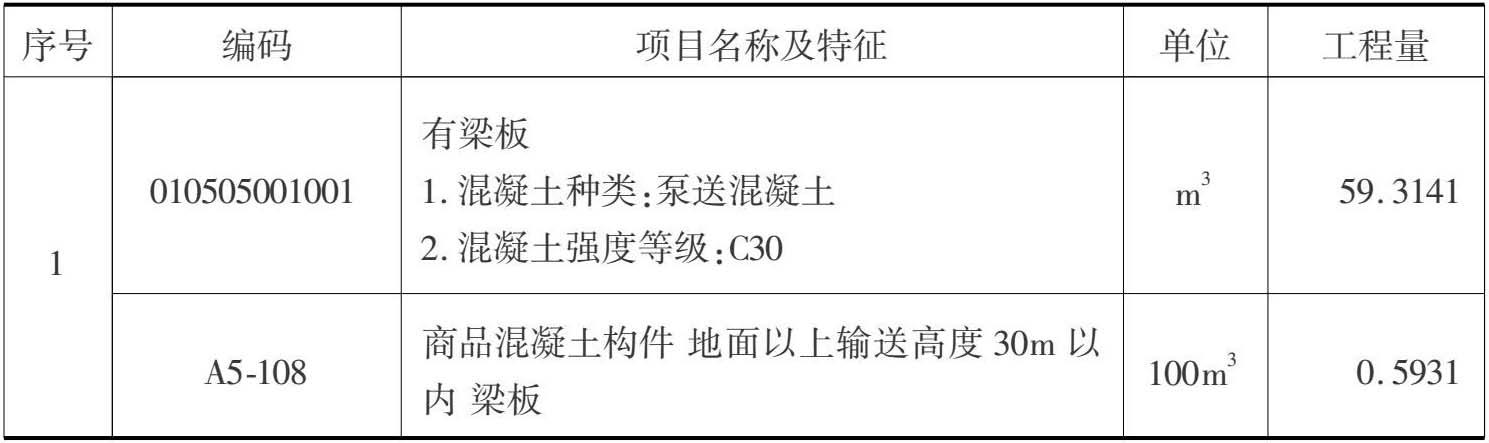

③汇总计算，统计本层板的工程量，如表2.16所示。

五、总结拓展

①⑥—⑦轴与Ⓓ—Ⓔ轴间的板顶标高低于层顶标高0.05m，在绘制板后可以通过单独调整这块板的属性来调整标高。

②Ⓑ轴与Ⓒ轴之间，左边与右边的板可以通过镜像绘制，绘制方法与柱镜像绘制方法相同。

③板属于面式构件，绘制方法和其他面式构件相似。

（1）用点画法绘制板需要注意哪些事项？对绘制区域有什么要求？

（2）有梁板时，板与梁相交时的扣减原则是什么？

2.2.5　首层填充墙的工程量计算

通过本小节的学习，你将能够：

（1）依据定额和清单分析填充墙的工程量计算规则；

（2）运用点加长度绘制墙图元；

（3）统计本层填充墙的阶段性工程量。

一、任务说明

①完成首层填充墙的属性定义、做法套用及图元绘制。

②汇总计算，统计本层填充墙的工程量。

二、任务分析

①首层填充墙在计量时的主要尺寸是哪些？从什么图中什么位置找到？有多少种类的墙？

②填充墙不在轴线上时如何使用点加长度绘制？

③填充墙中清单计算的厚度与定额计算的厚度不一致，该如何处理？墙的清单项目特征描述是如何影响定额匹配的？

④虚墙的作用是什么？如何绘制？

三、任务实施

1）分析图纸

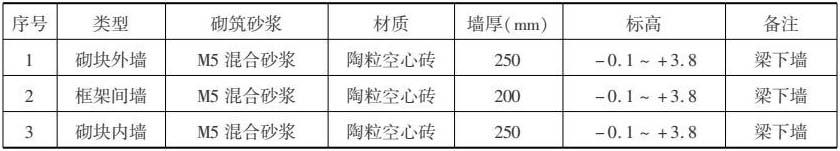

分析建施-0、建施-3、建施-10、建施-11、建施-12、结施-8，可以得到填充墙的信息，如表2.17所示。

2）填充墙清单、定额计算规则学习

（1）清单计算规则（见表2.18）

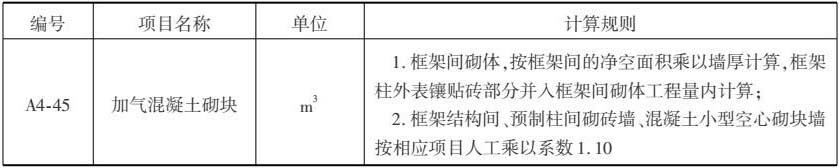

（2）定额计算规则（见表2.19）

3）填充墙的属性定义

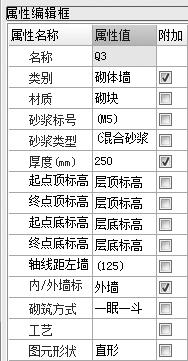

新建砌块填充墙的方法参见新建剪力墙的方法，这里只是简单地介绍一下新建砌块墙需要注意的地方。

内／外墙标志：外墙和内墙要区别定义，除了对自身工程量有影响外，还影响其他构件的智能布置。这里可以根据工程实际需要对标高进行定义，如图2.41和图2.42所示。本工程是按照软件默认的高度进行设置，软件会根据定额的计算规则对砌块墙和混凝土相交的地方进行自动处理。

图2.41

图2.42

4）做法套用

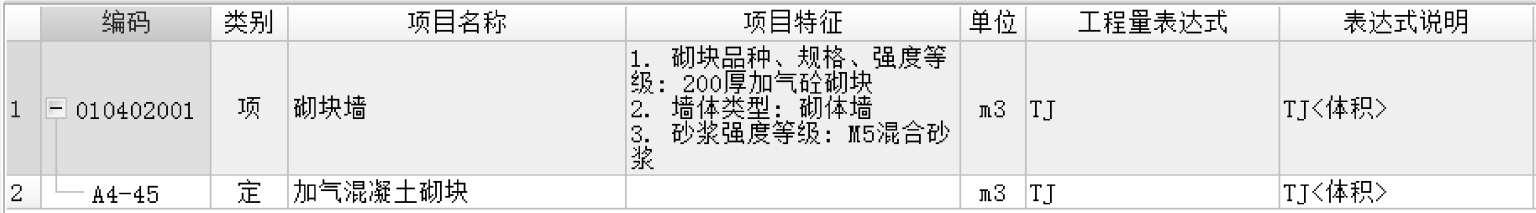

砌块墙做法套用，如图2.43所示。

5）画法讲解

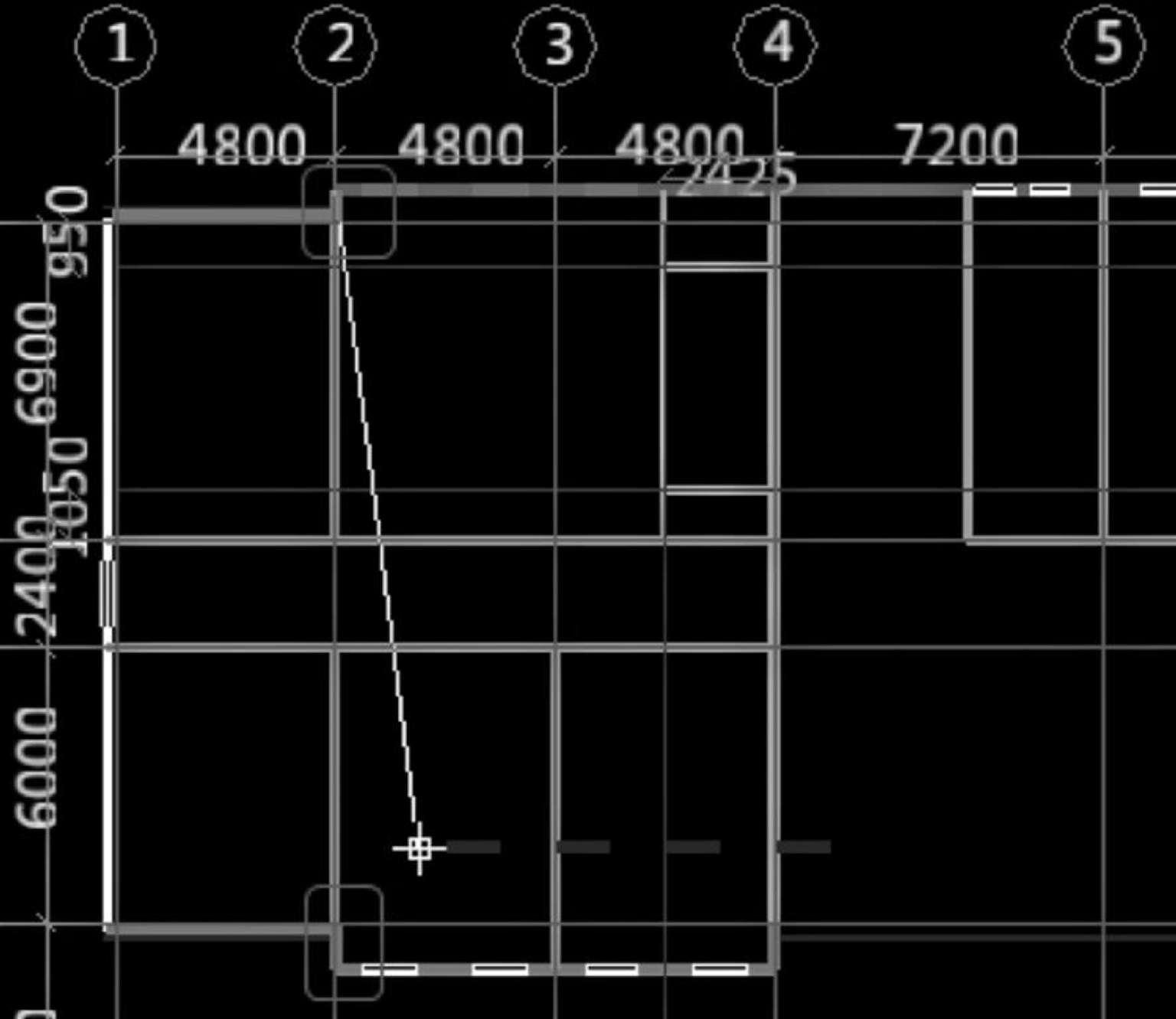

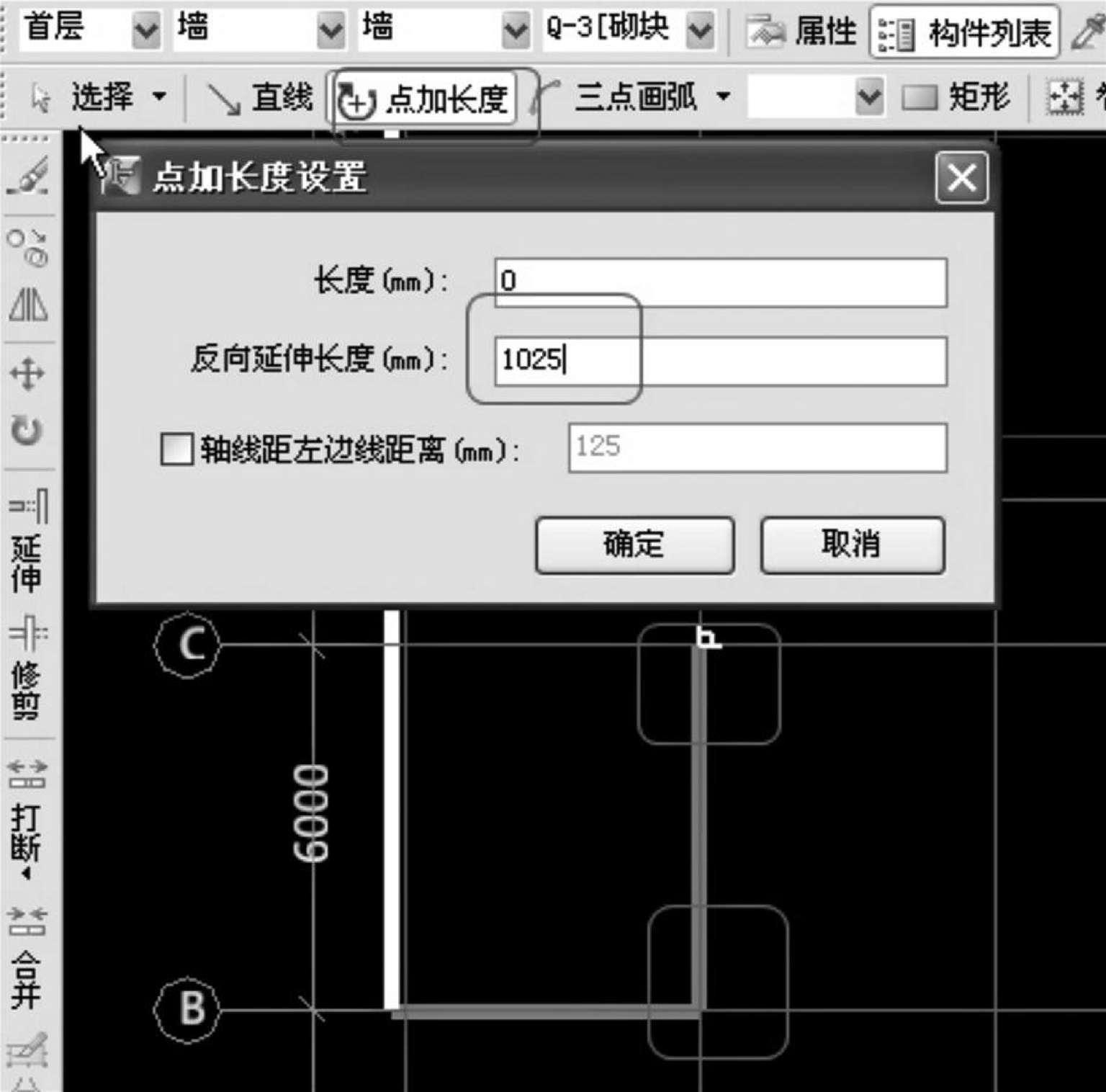

点加直线：建施-3中在②轴、Ⓑ轴向下有一段墙体长1025mm（中心线距离），单击“点加长度”，再单击起点Ⓑ轴与②轴相交点，然后向上找到Ⓒ轴与②轴相交点单击一下，弹出“点加长度设置”对话框，在“反向延伸长度（mm）”中输入“1025”，然后单击“确定”按钮，如图2.44所示。

四、任务结果

①按照“点加长度”的画法，把②轴、Ⓔ轴向上，⑨轴、Ⓔ轴向上等相似位置的砌体墙绘制好。

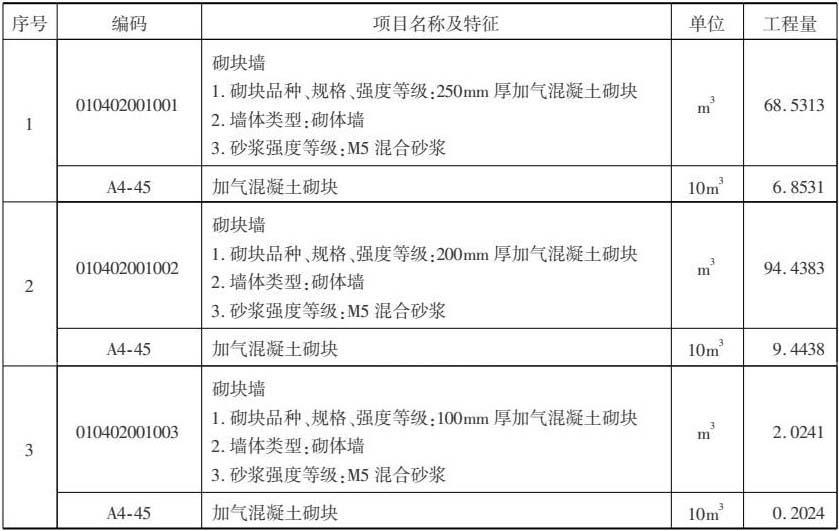

②汇总计算，统计本层填充墙的工程量，如表2.20所示。

五、总结拓展

①用“Shift＋左键”可绘制偏移位置的墙体。在直线绘制墙体的状态下，按住“Shift”键，同时单击⑤轴和Ⓔ轴的相交点，弹出“输入偏移量”对话框，在“X＝”的地方输入“－3000”，单击“确定”按钮后向着垂直Ⓔ轴的方向绘制墙体。

②做实际工程时，要依据图纸对各个构件进行分析，确定构件需要计算的内容和方法，对软件所计算的工程量进行分析核对。在本小节主要介绍了“点加长度”和“Shift＋左键”的方法绘制墙体，在应用时可以依据图纸分析哪个功能帮助我们快速绘制图元。

（1）思考“Shift＋左键”的方法还可以应用在哪些构件的绘制中？

（2）框架间墙的长度怎样计算？

（3）在定义墙构件属性时为什么要区分内外墙的标志？

2.2.6　首层门窗、洞口、壁龛的工程量计算

通过本小节的学习，你将能够：

（1）定义门窗洞口；

（2）绘制门窗图元；

（3）统计本层门窗的工程量。

一、任务说明

①完成首层门窗、洞口的属性定义、做法套用及图元绘制。

②使用精确和智能布置绘制门窗。

③汇总计算，统计本层门窗的工程量。

二、任务分析

①首层门窗的尺寸种类有多少？影响门窗位置的离地高度如何设置？门窗在墙中是如何定位的？

②门窗的清单与定额如何匹配？

③不精确布置门窗有可能影响哪些项目的工程量？

三、任务实施

1）分析图纸

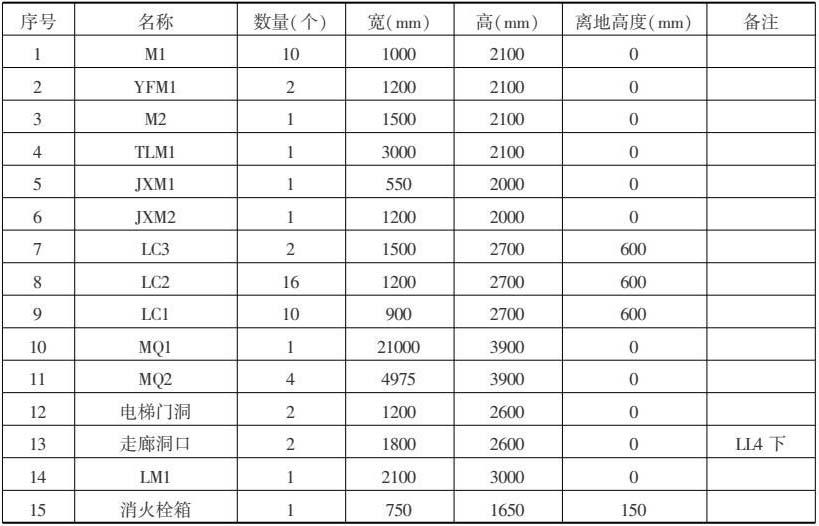

分析图纸建施-3、结施-5，可以得到门窗的信息，如表2.21所示。

2）清单、定额计算规则学习

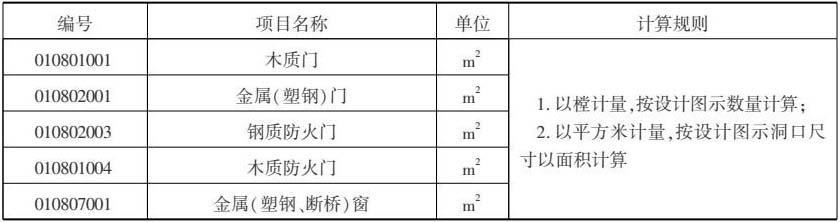

（1）清单计算规则（见表2.22）

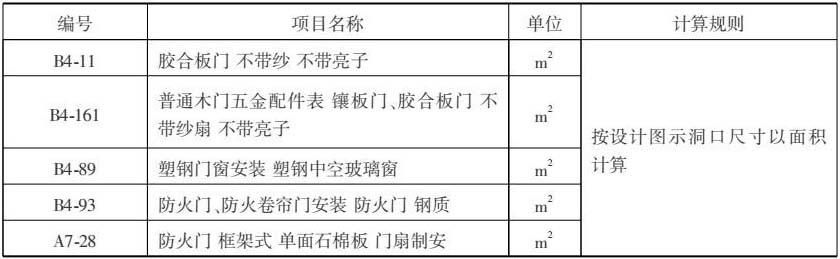

（2）定额计算规则（见表2.23）

3）构件属性定义

（1）门的属性定义

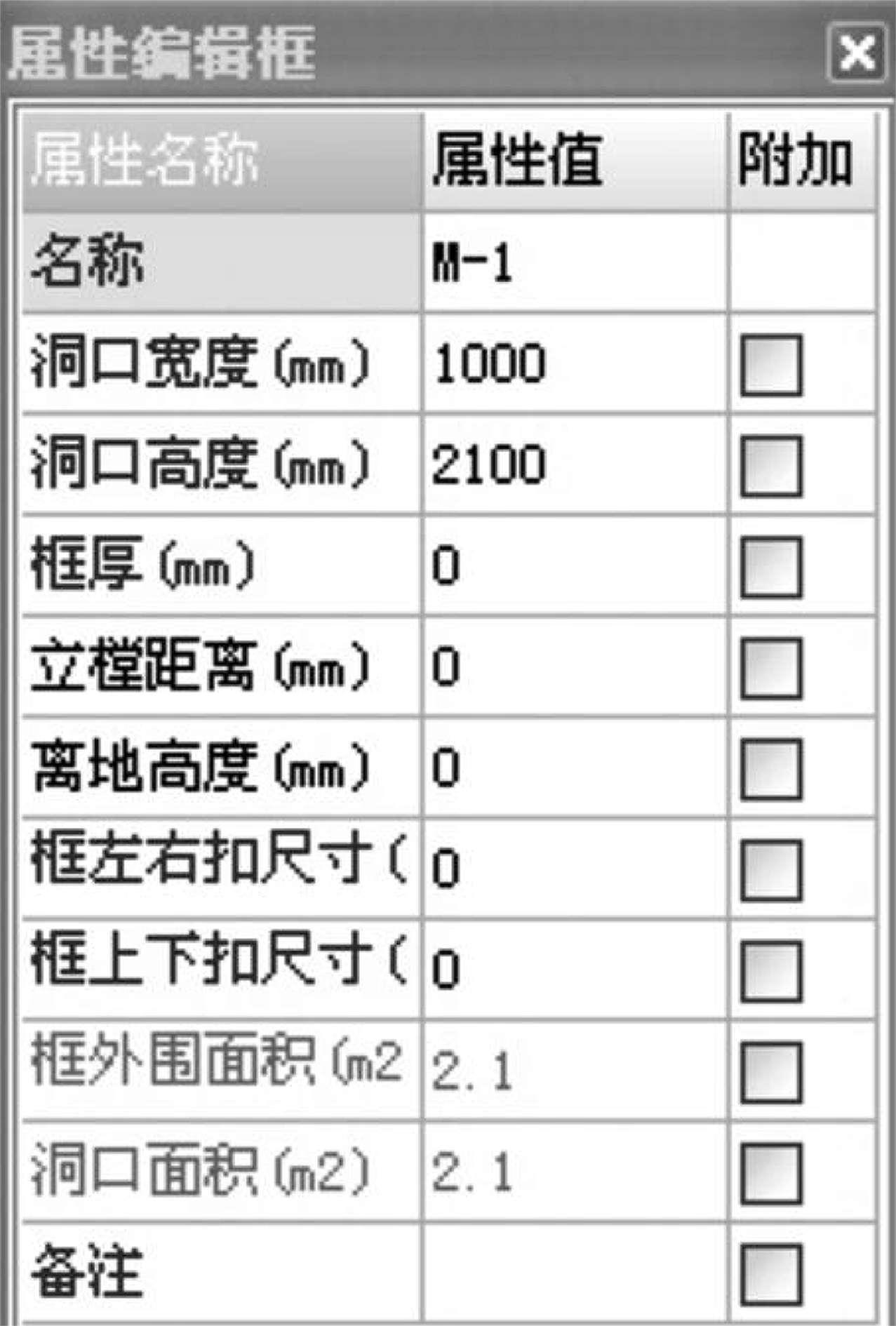

在模块导航栏中单击“门窗洞”→“门”，单击“定义”按钮，进入门的定义界面，在构件列表中单击“新建”→“新建矩形门”，在属性编辑框中输入相应的属性值，如图2.45所示。

①洞口宽度、洞口高度：从门窗表中可以直接得到属性值。

②框厚：输入门实际的框厚尺寸，对墙面块料面积的计算有影响，本工程输入为“0”。

③立樘距离：门框中心线与墙中心线间的距离，默认为“0”。如果门框中心线在墙中心线左边，该值为负，否则为正。

④框左右扣尺寸、框上下扣尺寸：如果计算规则要求门窗按框外围计算，输入框扣尺寸。

（2）窗的属性定义

在模块导航栏中单击“门窗洞”→“窗”，单击“定义”按钮，进入窗的定义界面，在构件列表中单击“新建”→“新建矩形窗”，新建矩形窗LC-2，属性定义如图2.46所示。

图2.45

图2.46

（3）带形窗的属性定义

在模块导航栏中单击“门窗洞”→“带形窗”，单击“定义”按钮，进入带形窗的定义界面，

在构件列表中单击“新建”→“新建带形窗”，在属性编辑框中输入相应的属性值，如图2.47所示。带形窗不必依附墙体存在，本工程中MQ2不进行绘制。

（4）电梯洞口的属性定义

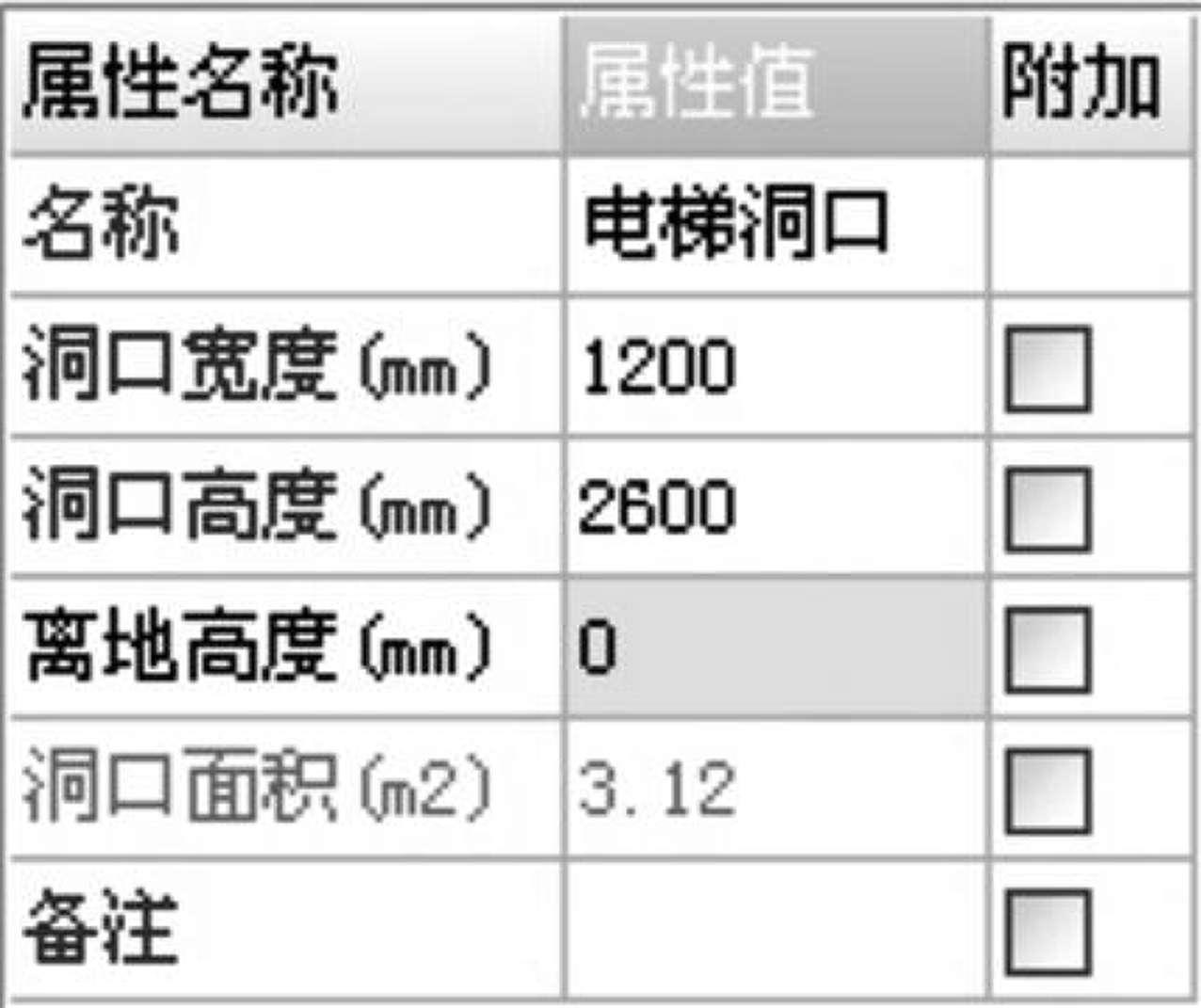

在模块导航栏中单击“门窗洞”→“电梯洞口”，在构件列表中单击“新建”→“新建电梯洞口”，其属性定义如图2.48所示。

（5）壁龛（消火栓箱）的属性定义

在模块导航栏中单击“门窗洞”→“壁龛（消火栓箱）”，在构件列表中单击“新建”→“新建壁龛（消火栓）”，其属性定义如图2.49所示。

图2.47

图2.48

图2.49

4）做法套用

门窗的材质较多，在这里仅列举几个。

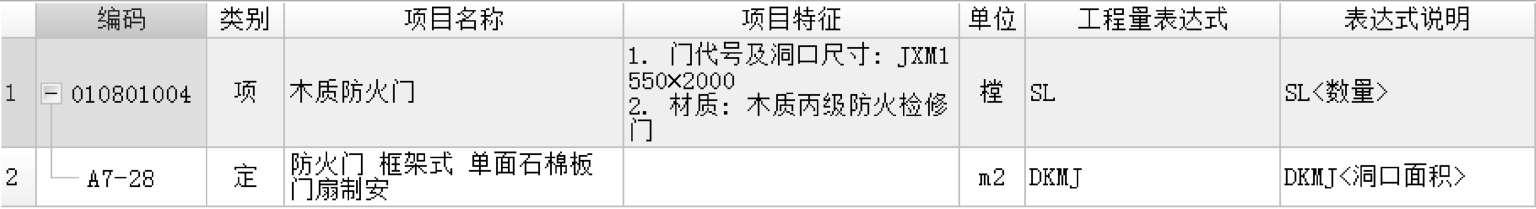

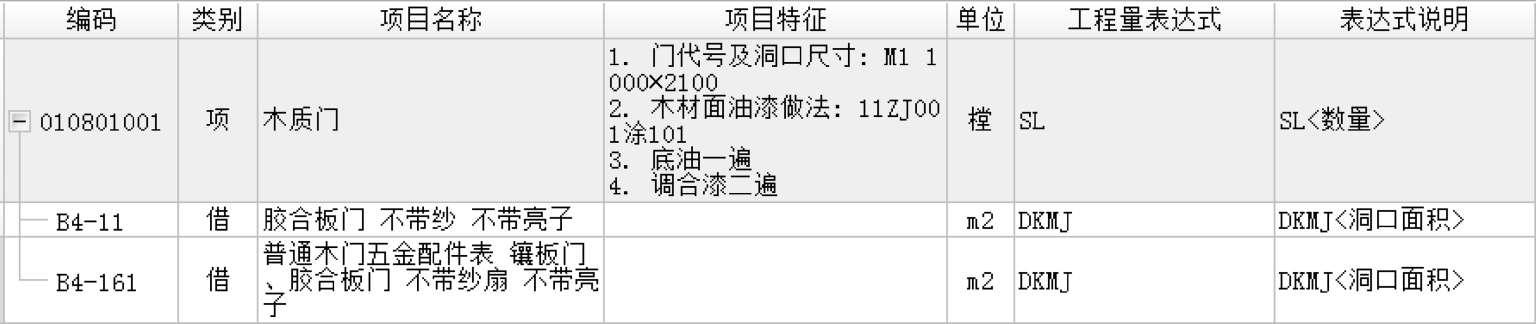

①M1的做法套用，如图2.50所示。

②JXM1的做法套用，如图2.51所示。

5）门窗洞口的画法讲解

门窗洞构件属于墙的附属构件，也就是说门窗洞构件必须绘制在墙上。

（1）点画法

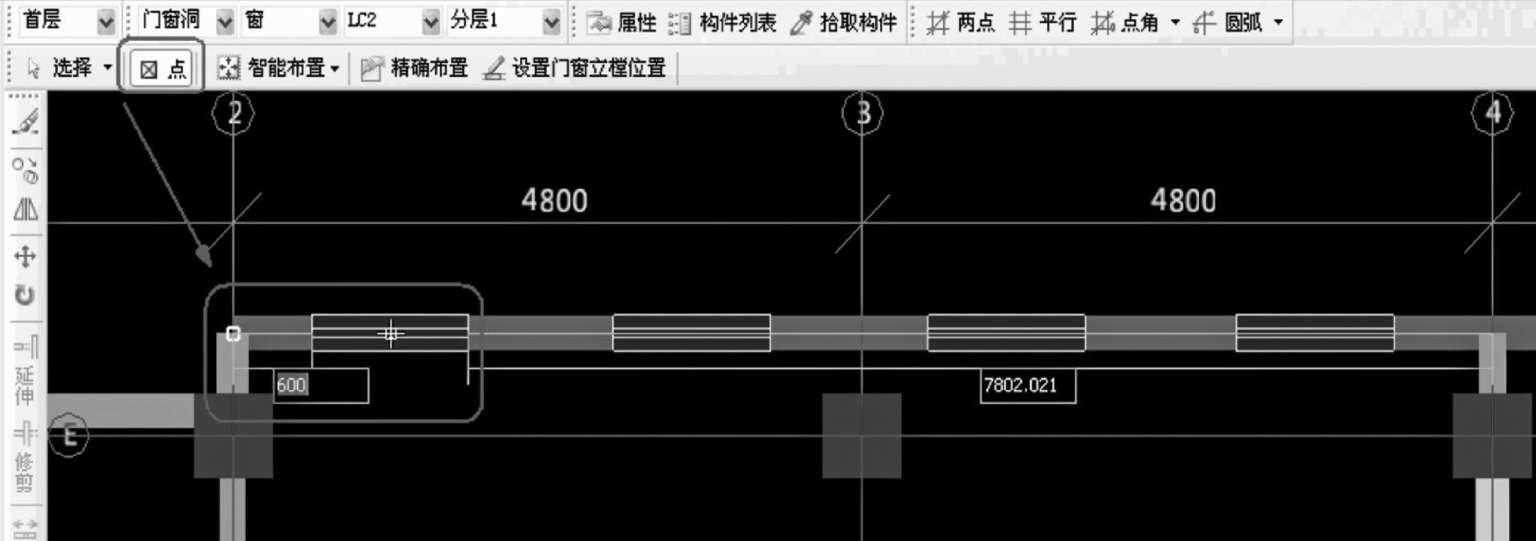

门窗最常用的是点绘制。对于计算来说，一段墙扣减门窗洞口面积，只要门窗绘制在墙上即可，一般对于位置要求不用很精确，所以可以直接采用点绘制。在点绘制时，软件默认开启动态输入的数值框，可以直接输入一边距墙端头的距离，或通过“Tab”键切换输入框，如图2.52所示。

（2）精确布置

当门窗紧邻柱等构件布置时，考虑其上过梁与旁边的柱、墙扣减关系，需要对这些门窗精确定位。如一层平面图中的M1都是贴着柱边布置的。

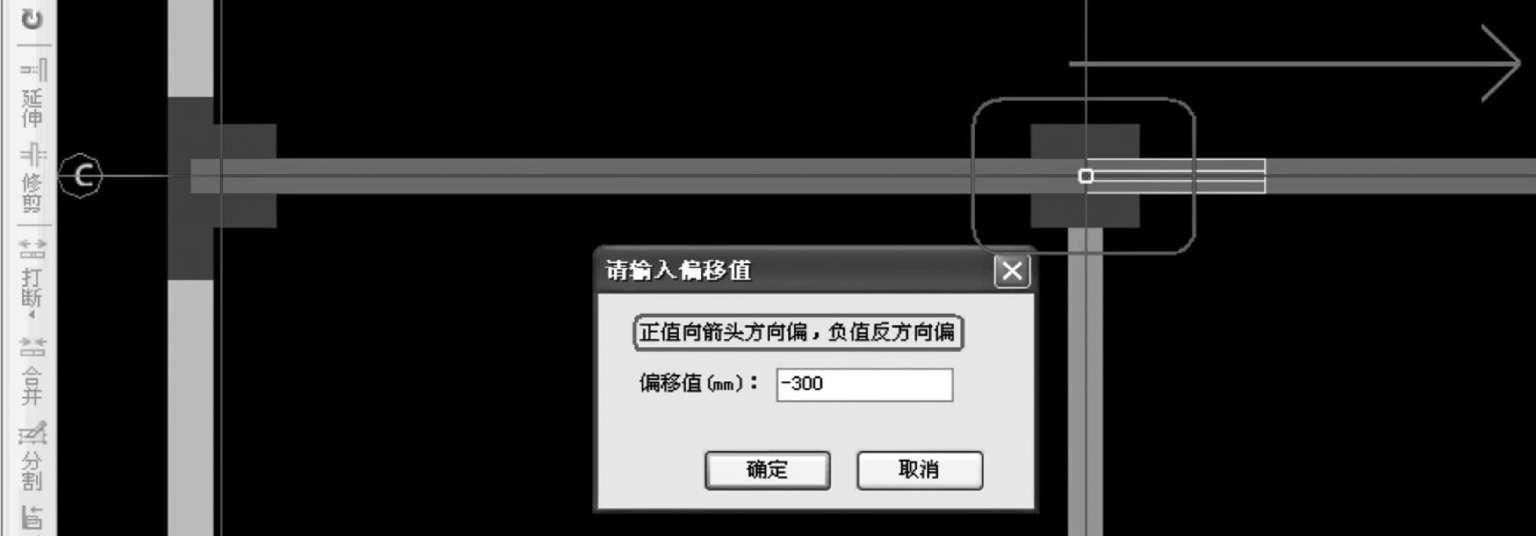

以绘制Ⓒ轴与②轴交点处的M1为例：先选择“精确布置”功能，再选择Ⓒ轴的墙，然后指定插入点，在“偏移值（mm）”中输入“－300”，单击“确定”按钮即可，如图2.53所示。

（3）打断

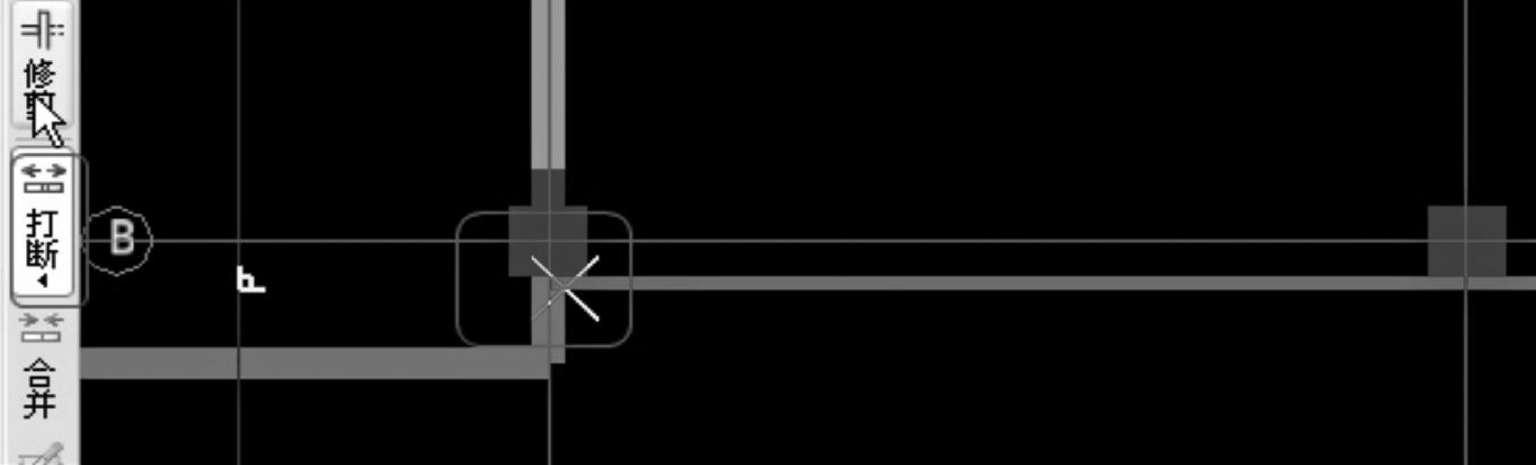

由建施-3中MQ1的位置可以看出，起点和终点均位于外墙外边线的地方，绘制时这两个点不好捕捉，绘制好MQ1后单击左侧工具栏的“打断”，捕捉到MQ1和外墙外边线的交点，绘图界面出现黄色的小叉，然后单击右键，在弹出的“确认”对话框中选择“是”按钮。选取不需要的MQ1，单击右键选择“删除”即可，如图2.54所示。

四、任务结果

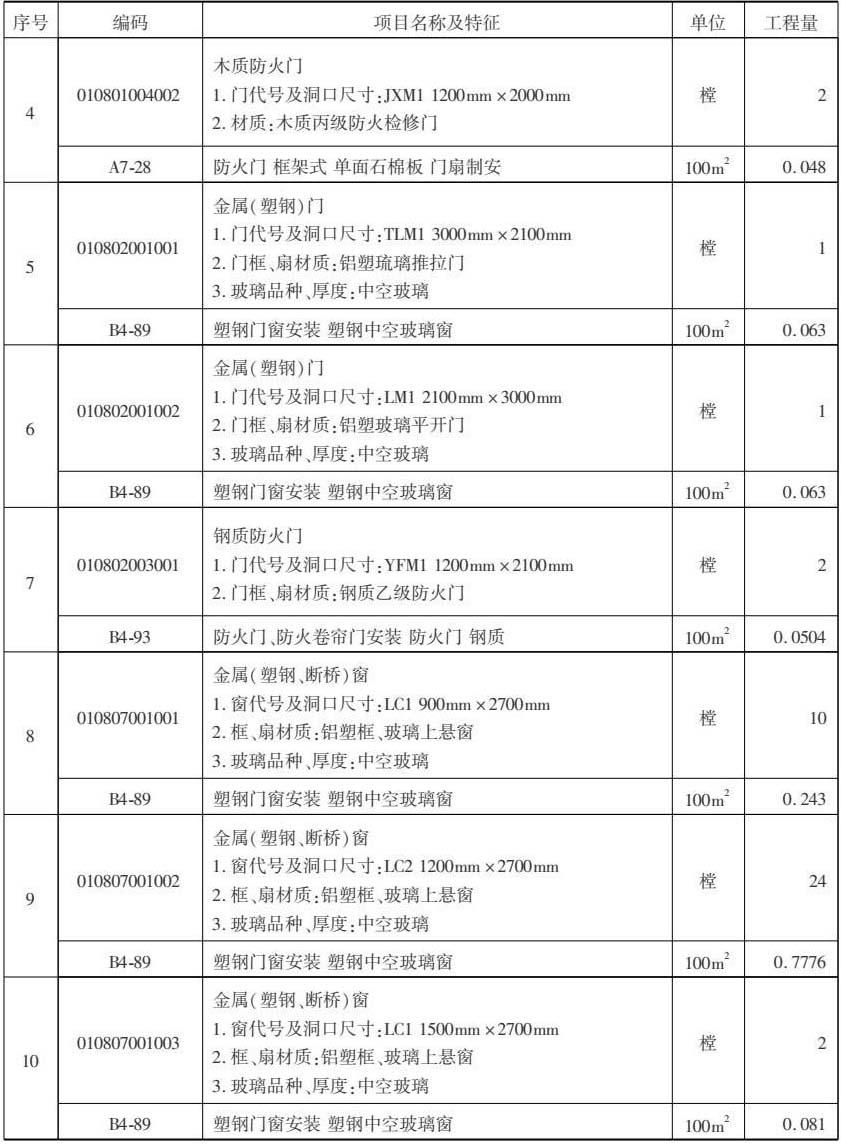

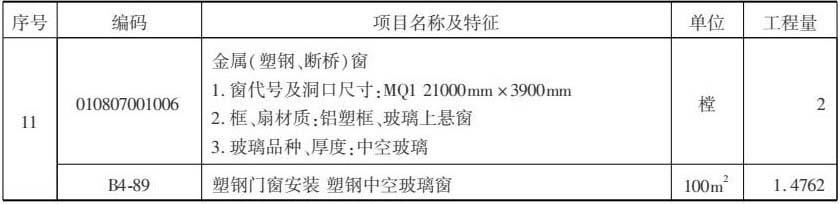

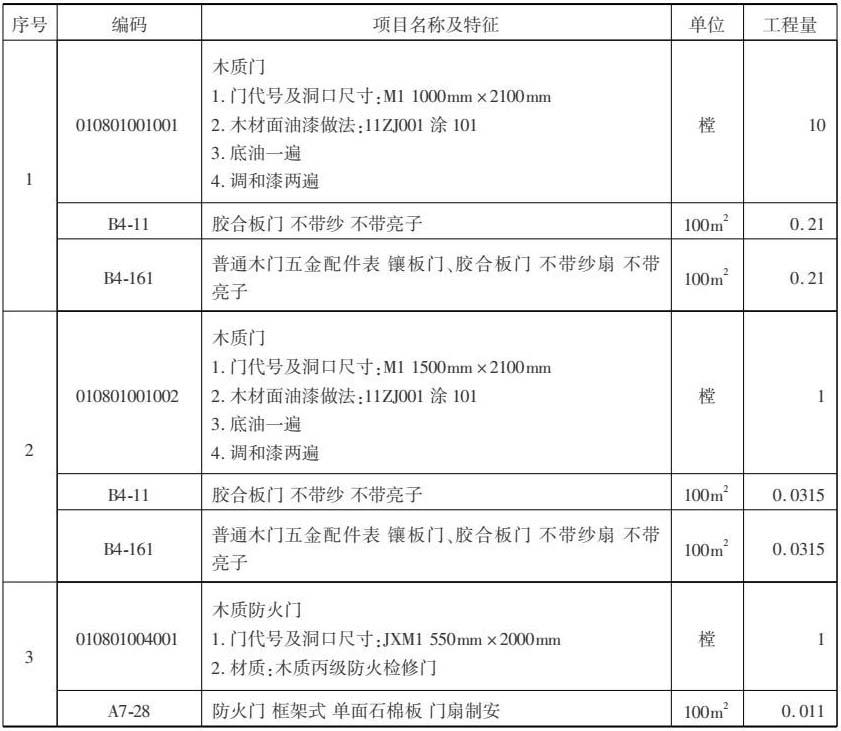

汇总计算，统计本层门窗的工程量，如表2.24所示。

五、总结拓展

分析建施-3，位于Ⓔ轴向上②—④轴位置的LC2和Ⓑ轴向下②—④轴的LC2是一样的，可用“复制”命令快速地绘制LC2。单击绘图界面的“复制”按钮，选中LC2，找到墙端头的基点，再单击Ⓑ轴向下1025mm与②轴的相交点，完成复制，如图2.55所示。

什么情况下需要对门窗进行精确定位？

2.2.7　过梁、圈梁、构造柱的工程量计算

通过本小节的学习，你将能够：

（1）依据定额和清单分析过梁、圈梁、构造柱的工程量计算规则；

（2）定义过梁、圈梁、构造柱；

（3）绘制过梁、圈梁、构造柱；

（4）统计本层过梁、圈梁、构造柱的工程量。

一、任务说明

①完成首层过梁、圈梁、构造柱的属性定义、做法套用及图元绘制。

②汇总计算，统计首层过梁、圈梁、构造柱的工程量。

二、任务分析

①首层过梁、圈梁、构造柱的尺寸种类分别有多少？分别从什么图中什么位置找到？

②过梁中入墙长度如何计算？

③如何快速使用智能布置和自动生成画过梁、构造柱？

三、任务实施

1）分析图纸

（1）过梁、圈梁

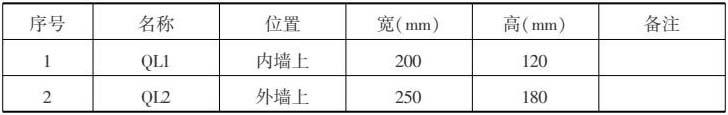

分析结施-2，建施-3、结施-2中（7）可知，内墙圈梁在门洞上设一道，兼做过梁，所以内墙的门洞口上不再设置过梁；外墙窗台处设一道圈梁，窗顶的圈梁不再设置，外墙所有的窗上不再布置过梁，MQ1、MQ2的顶标高直接到混凝土梁，不再设置过梁；LM1上设置过梁一道，尺寸为250mm×300mm。圈梁信息如表2.25所示。

（2）构造柱

构造柱的设置位置参见结施-2中（4）。

2）清单、定额计算规则学习

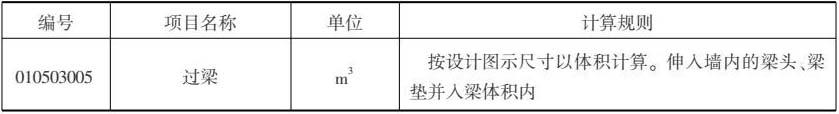

（1）清单计算规则（见表2.26）

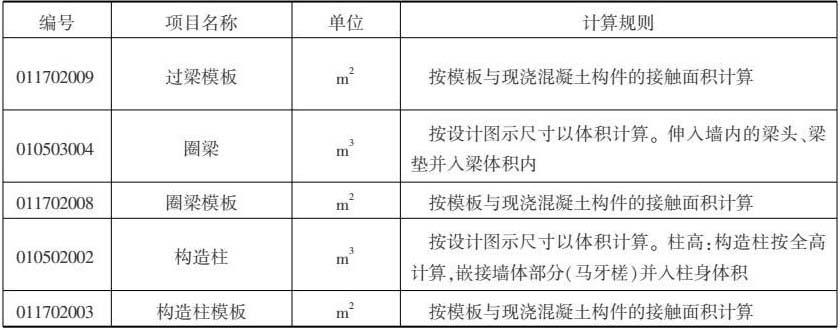

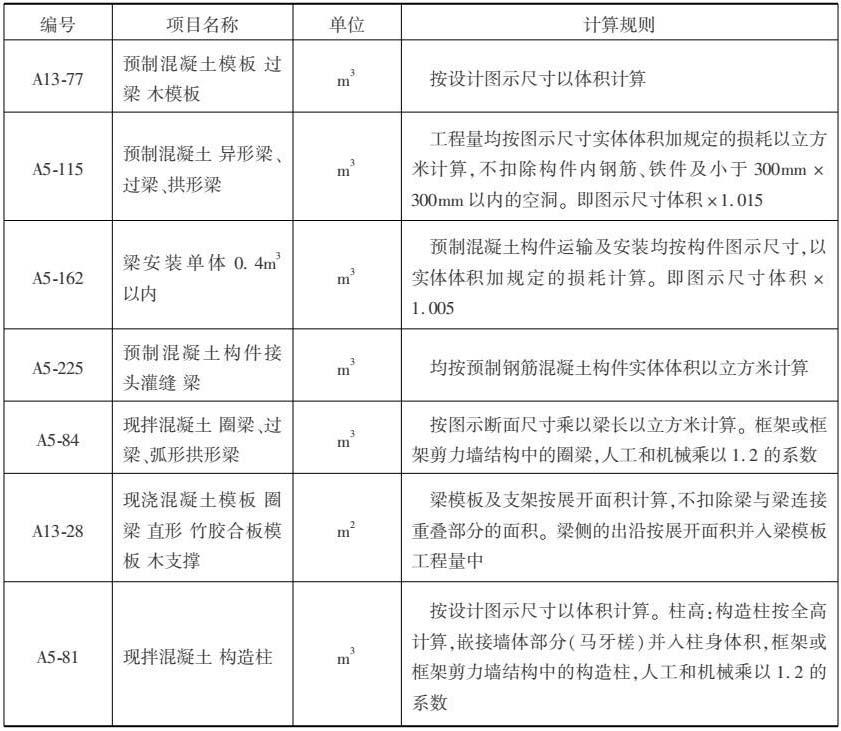

（2）定额计算规则（见表2.27）

3）属性定义

（1）内墙圈梁的属性定义

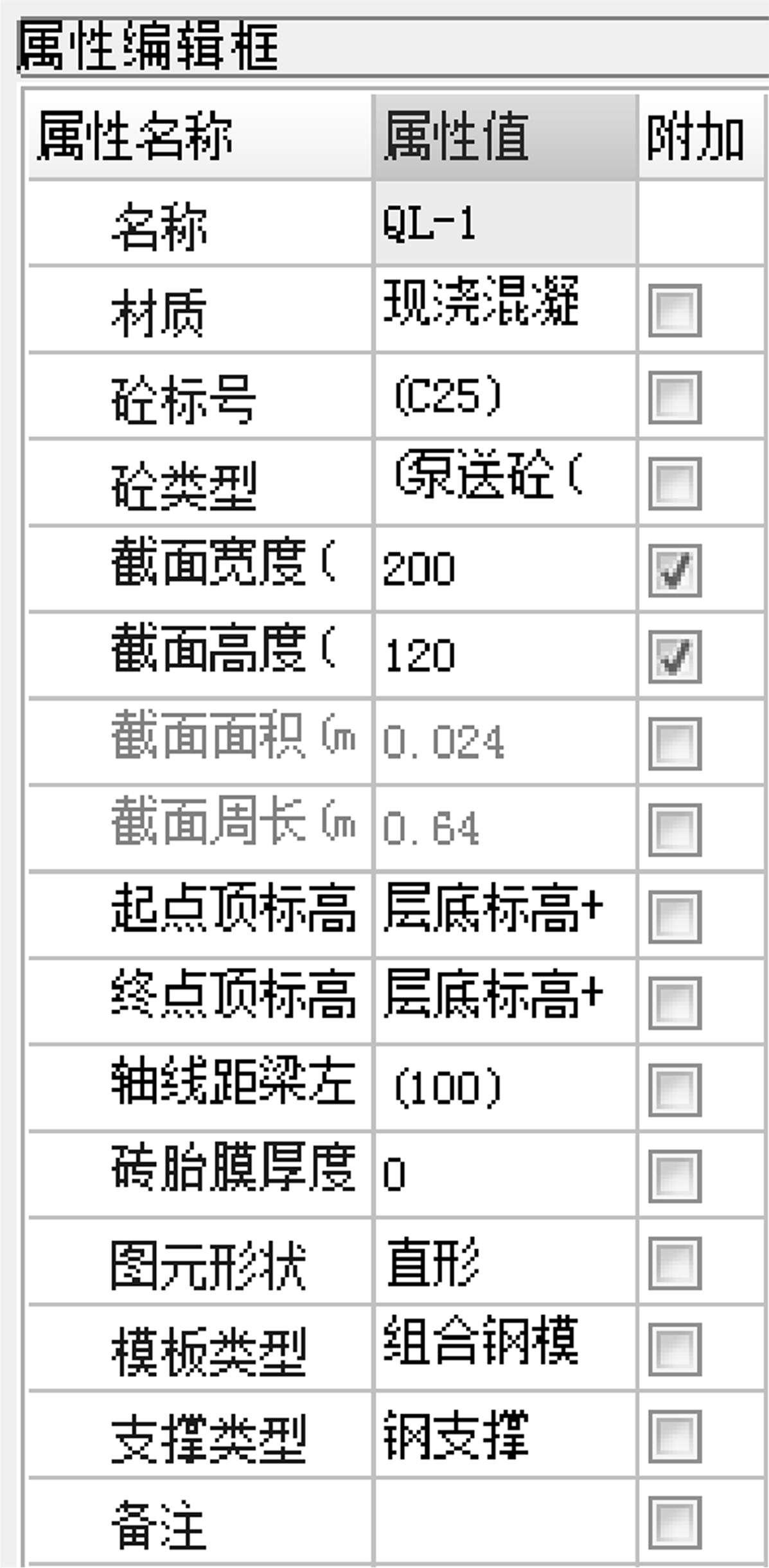

在模块导航栏中单击“梁”→“圈梁”，在构件列表中单击“新建”→“新建圈梁”，在属性编辑框中输入相应的属性值，内墙圈梁的属性定义如图2.56所示。内墙上门的高度不一样，绘制完内墙圈梁后，需要手动修改圈梁标高。

（2）构造柱的属性定义

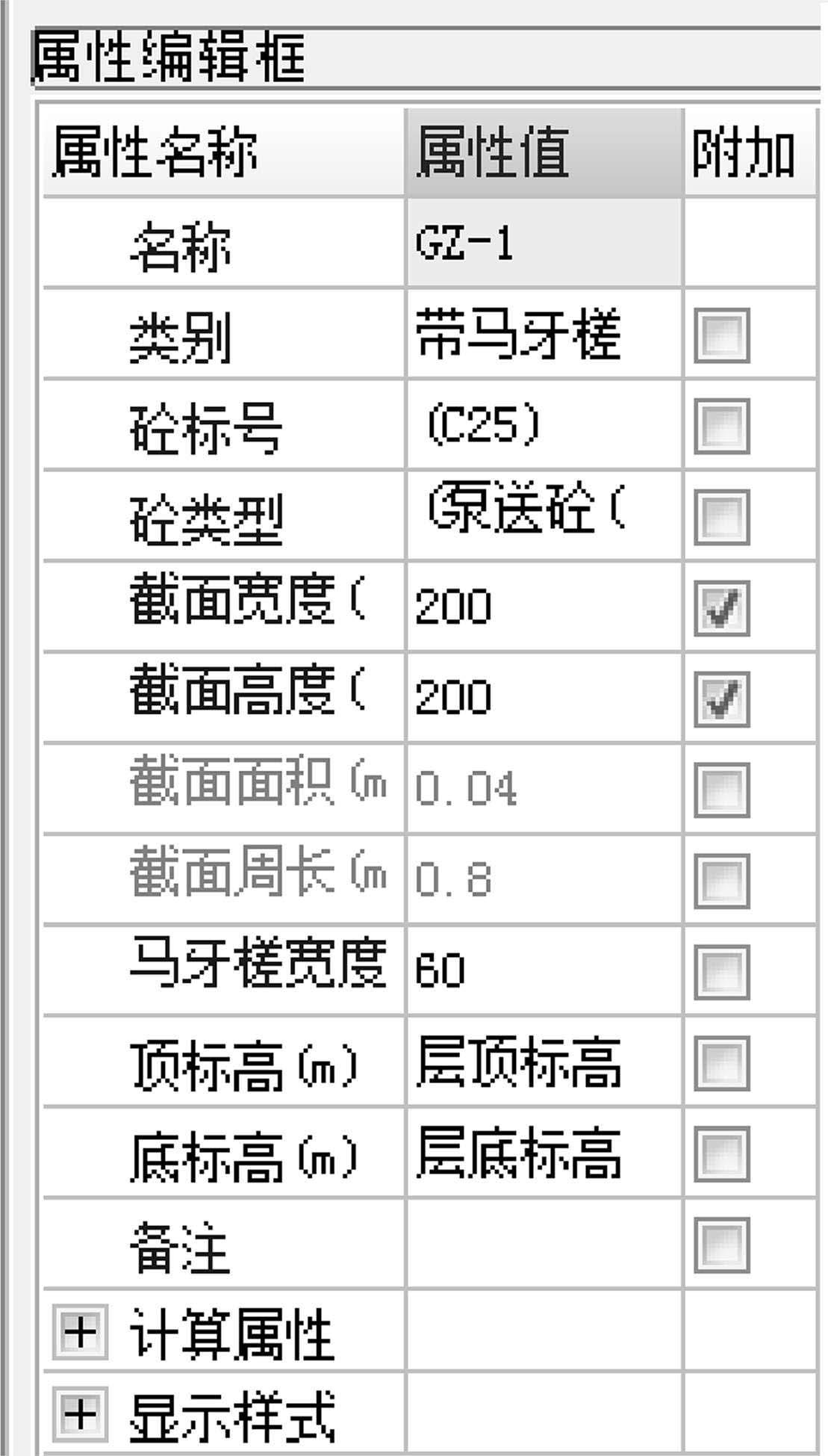

在模块导航栏中单击“柱”→“构造柱”，在构件列表中单击“新建”→“新建构造柱”，在属性编辑框中输入相应的属性值，如图2.57所示。

（3）过梁的属性定义

在模块导航栏中单击“门窗洞”→“过梁”，在构件列表中单击“新建”→“新建矩形过梁”，在属性编辑框中输入相应的属性值，如图2.58所示。

图2.56

图2.57

图2.58

4）做法套用

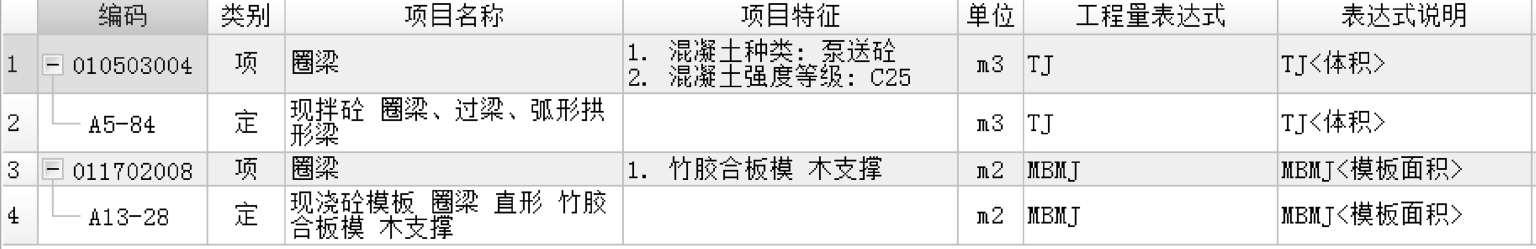

①圈梁的做法套用，如图2.59所示。

②构造柱的做法套用，如图2.60所示。

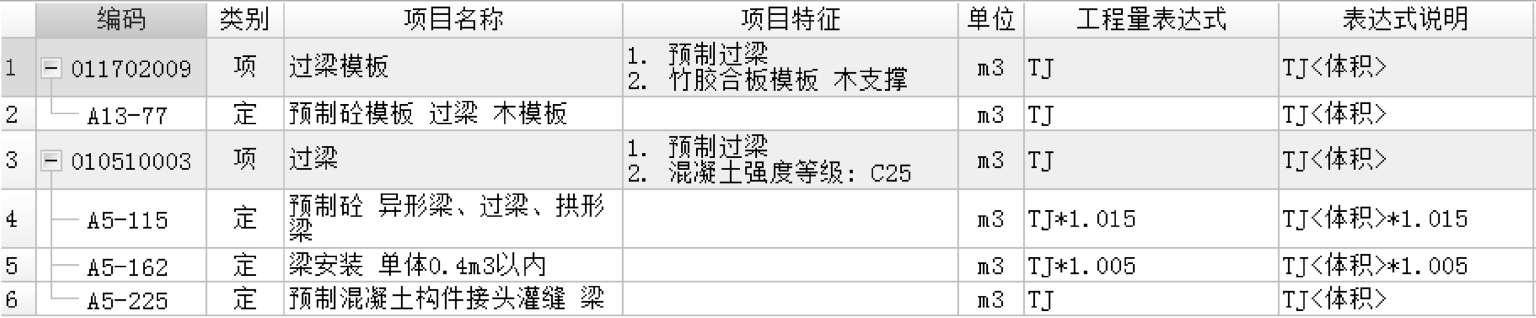

③过梁的做法套用，如图2.61所示。

5）画法讲解

（1）圈梁的画法

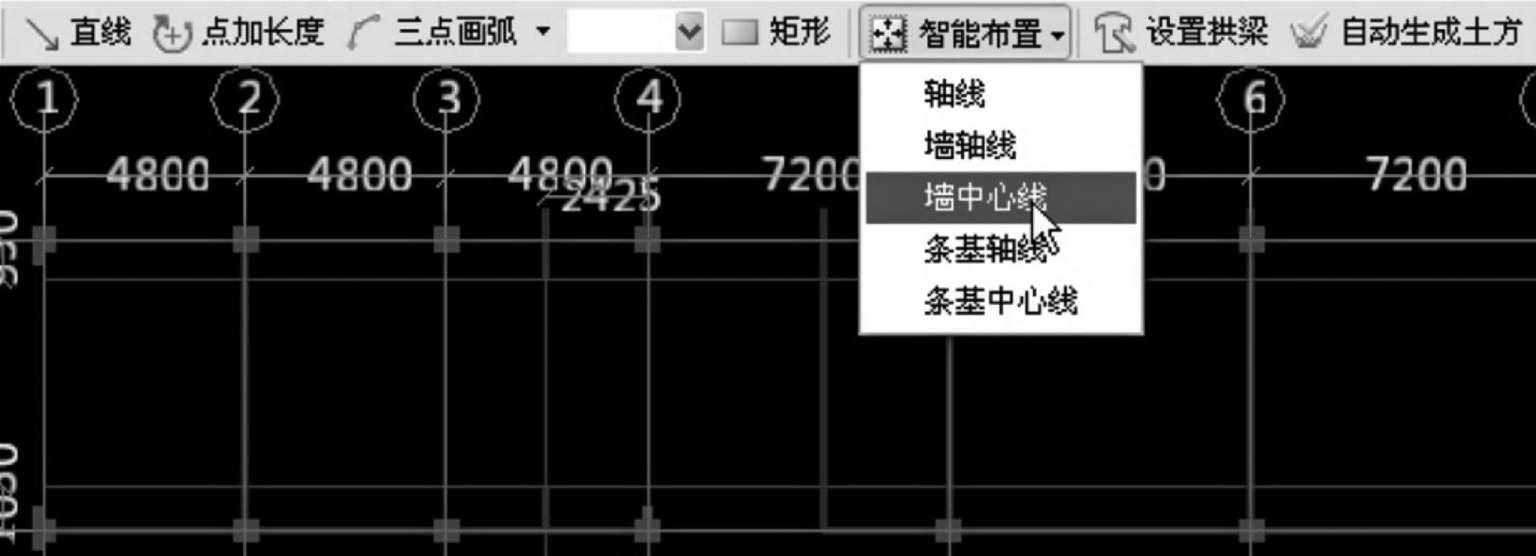

圈梁可以采用“直线”画法，方法同墙的画法，这里不再重复。单击“智能布置”→“墙中心线”，如图2.62所示；然后选中砌块内墙，单击右键确定即可。

（2）构造柱的画法

①点画。构造柱可以按照点画布置，同框架柱的画法，这里不再重复。

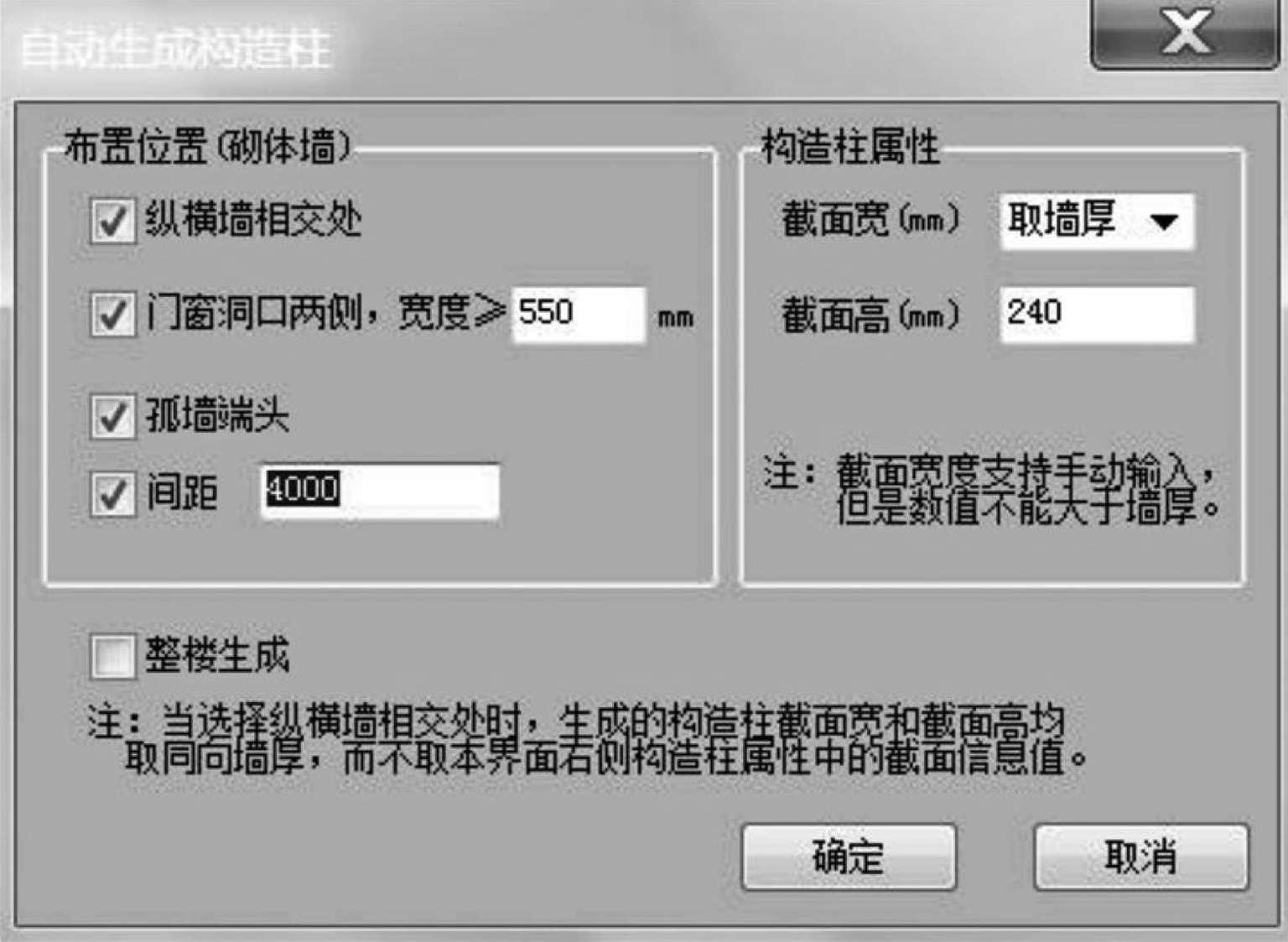

②自动生成构造柱。单击“自动生成构造柱”，弹出如图2.63所示对话框。在对话框中输入相应信息，单击“确定”按钮，然后选中墙体，单击右键确定即可。

四、任务结果

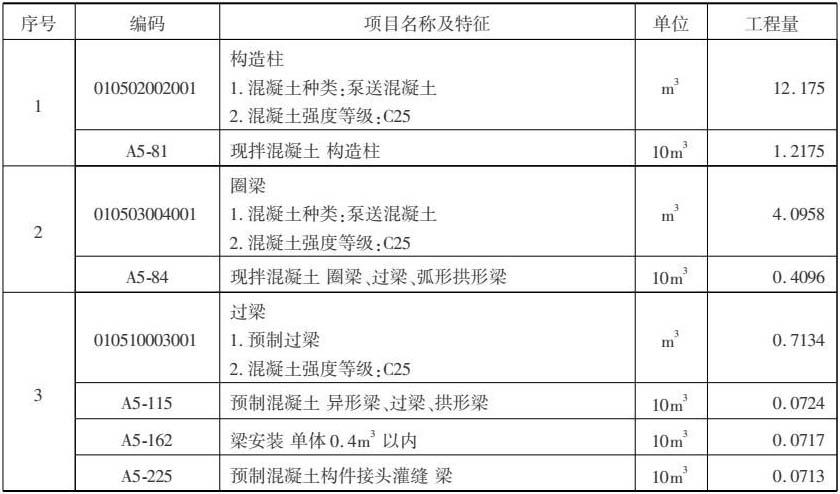

汇总计算，统计本层过梁、圈梁、构造柱的工程量，如表2.28所示。

五、总结拓展

（1）修改构件图元名称

①选中要修改的构件→单击右键→修改构件图元名称→选择要修改的构件。

②选中要修改的构件→单击属性→在属性编辑框的名称中直接选择要修改的构件名称。

（2）出现“同名构件处理方式”对话框的情况及对话框中的三项选择的意思

在复制楼层时会出现此对话框。第一个是复制过来的构件都会新建一个，并且名称＋n；第二个是复制过来的构件不新建，要覆盖目标层同名称的构件；第三个是复制过来的构件，目标层里有的，构件属性就会换成目标层的属性，没有的构件会自动新建一个构件。（注意：当前楼层如果有画好的图，要覆盖就用第二个选项，不覆盖就用第三个选项，第一个选项一般用的不多。）

（1）简述构造柱的设置位置。

（2）为什么外墙窗顶没有设置圈梁？

（3）自动生成构造柱符合实际要求吗？不符合的话需要作哪些调整？

2.2.8　首层后浇带、雨篷的工程量计算

通过本小节的学习，你将能够：

（1）依据定额和清单分析首层后浇带、雨篷的工程量计算规则；

（2）定义首层后浇带、雨篷；

（3）绘制首层后浇带、雨篷；

（4）统计首层后浇带、雨篷的工程量。

一、任务说明

①完成首层后浇带、雨篷的属性定义、做法套用及图元绘制。

②汇总计算，统计首层后浇带、雨篷的工程量。

二、任务分析

①首层后浇带涉及哪些构件？这些构件的做法都一样吗？工程时表达如何选用？

②首层雨篷是一个室外构件，为什么要一次性将清单及定额做完？做法套用分别都是些什么？工程时表达该如何选用？

三、任务实施

1）分析图纸

分析结施-12，可以从板平面图中得到后浇带的截面信息，本层只有一条后浇带，后浇带宽度为800mm，分部在⑤轴与⑥轴间，距离⑤轴的距离为1000mm。

2）清单、定额计算规则学习

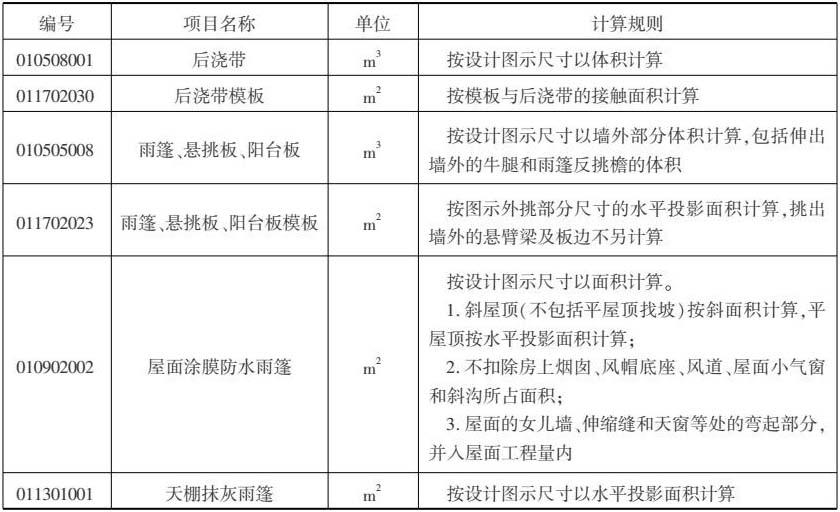

（1）清单计算规则（见表2.29）

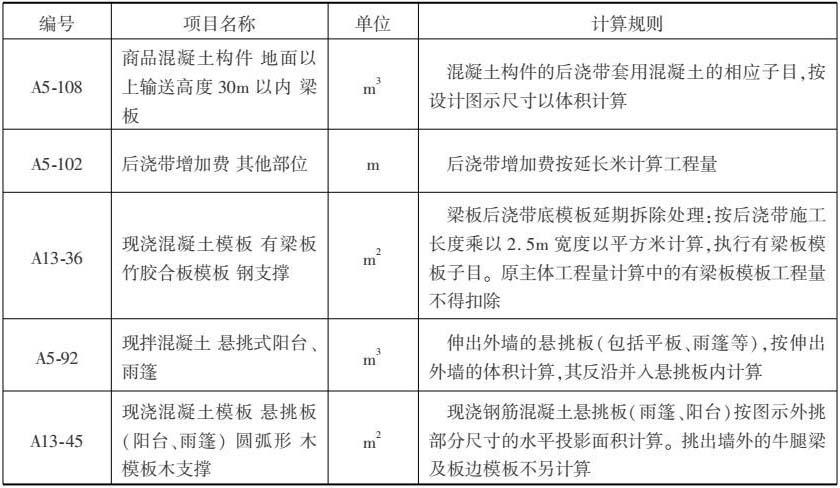

（2）定额计算规则（见表2.30）

3）属性定义

（1）后浇带的属性定义

在模块导航栏中单击“其他”→“后浇带”，在构件列表中单击“新建”→“新建后浇带”，新建后浇带HJD-1，根据图纸中HJD-1的尺寸标注，在属性编辑框中输入相应的属性值，如图2.64所示。

（2）雨篷的属性定义

在模块导航栏中单击“其他”→“雨篷”，在构件列表中单击“新建”→“新建雨篷”，在属性编辑框中输入相应的属性值，如图2.65所示。

图2.64

图2.65

4）做法套用

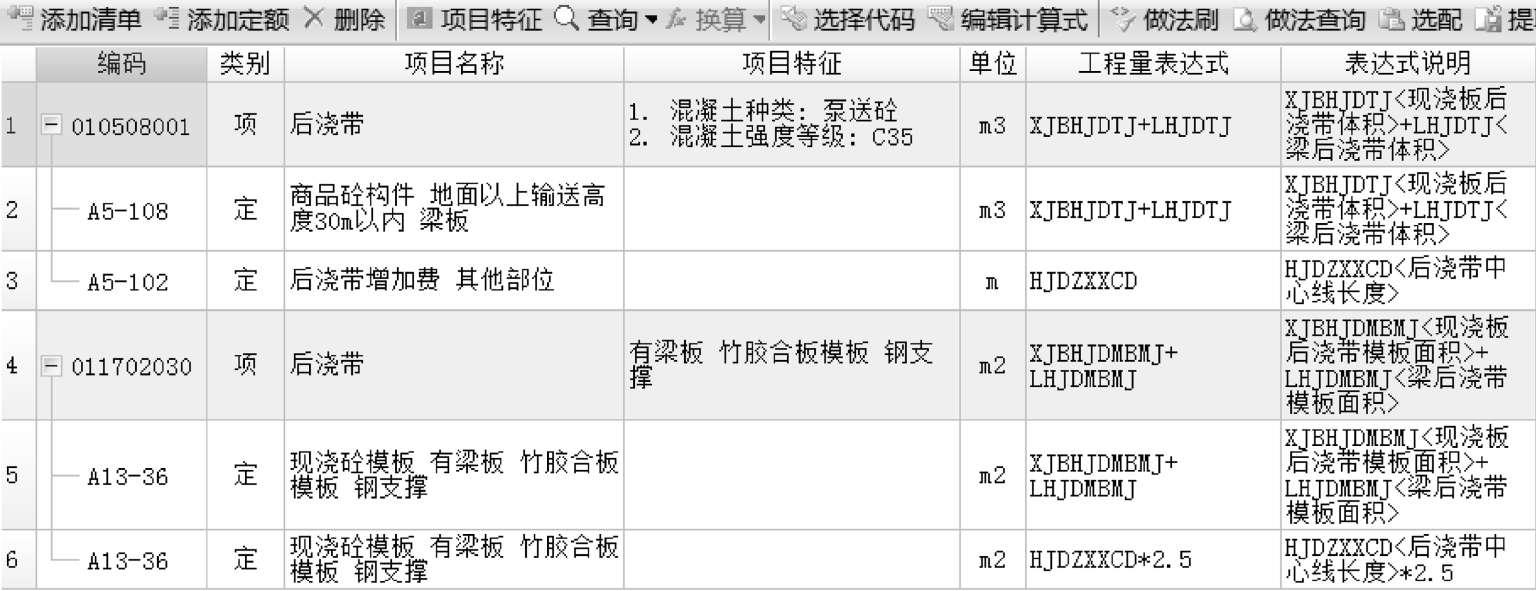

①后浇带的做法套用与现浇板有所不同，主要有以下几个方面，如图2.66所示。

②雨篷的做法套用，如图2.67所示。

5）画法讲解

（1）直线绘制后浇带

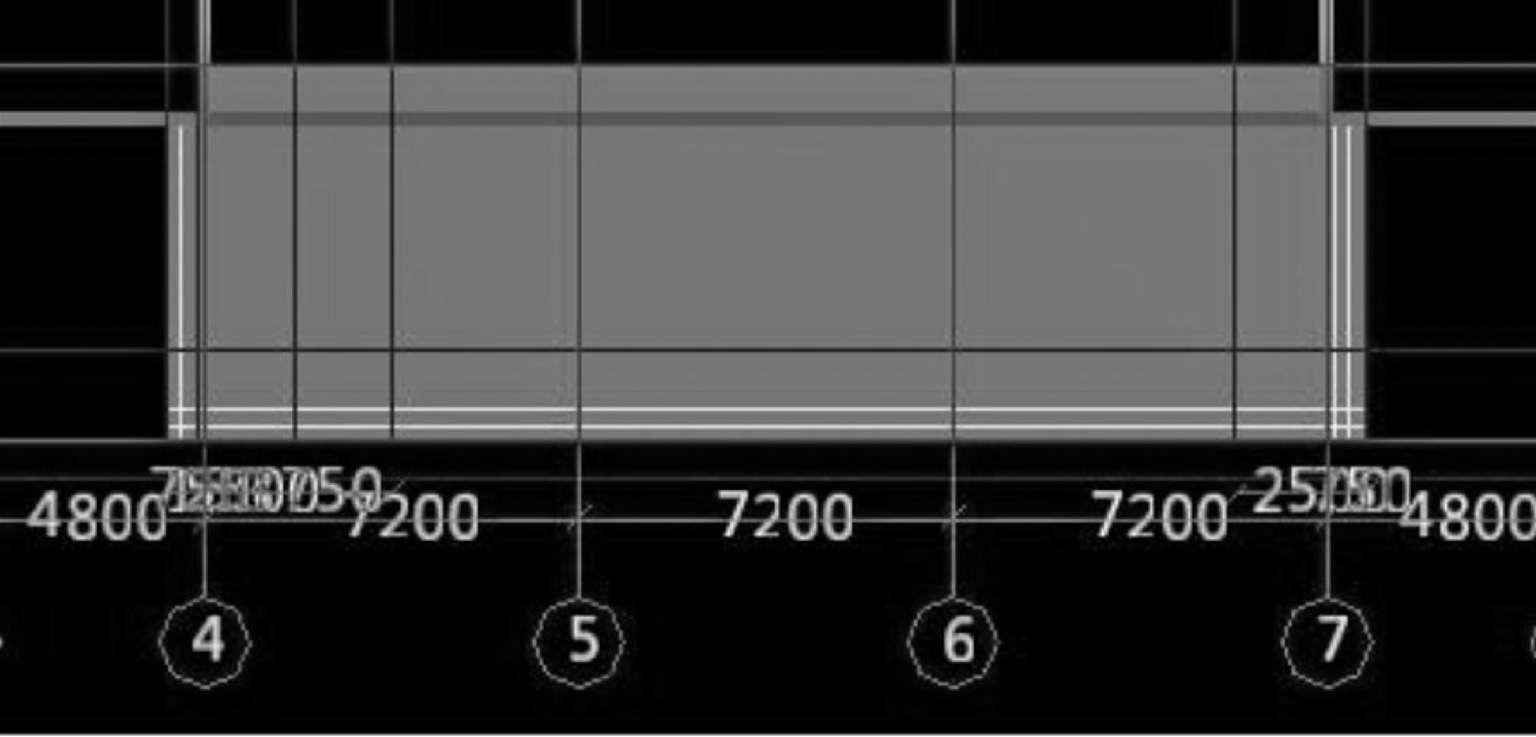

首先根据图纸尺寸作好辅助轴线，单击“直线”，左键单击后浇带的起点与终点即可绘制后浇带，如图2.68所示。

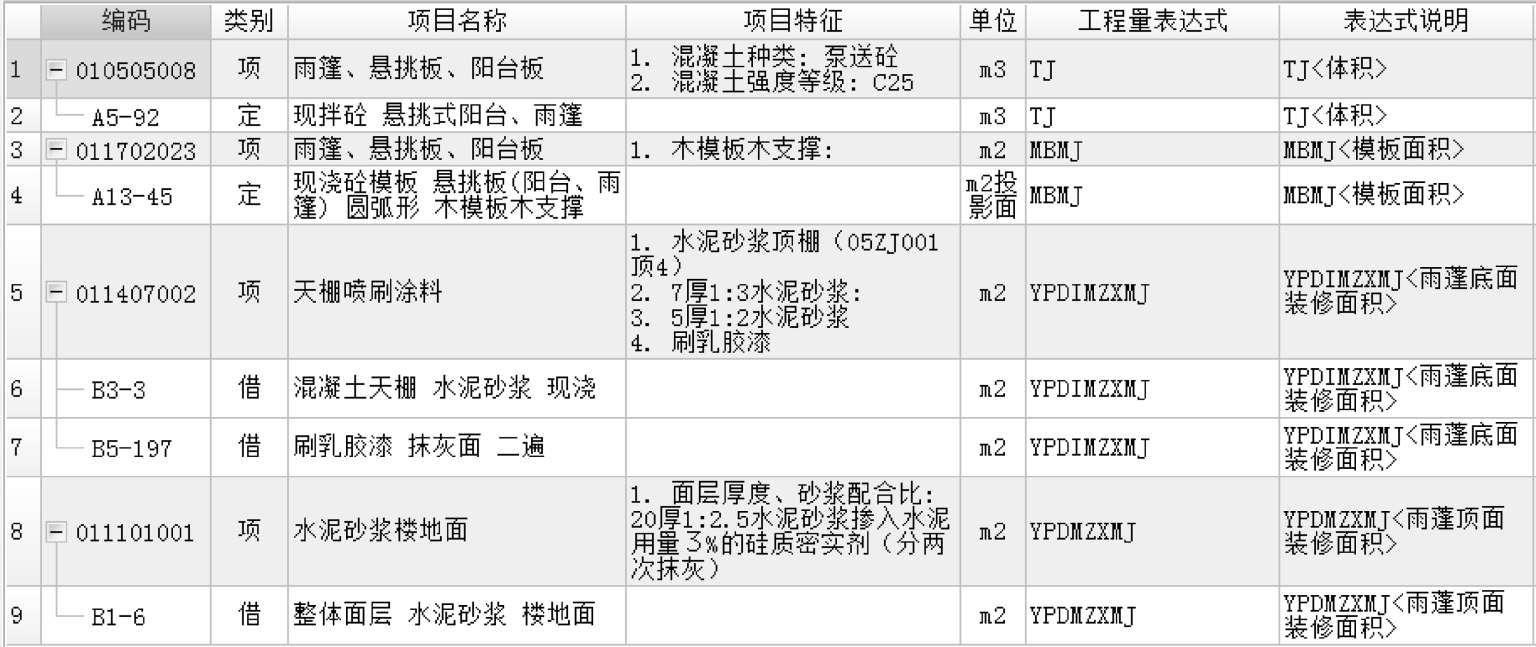

（2）直线绘制雨篷

首先根据图纸尺寸作好辅助轴线，用“Shift＋左键”的方法绘制雨篷，如图2.69所示。

四、任务结果

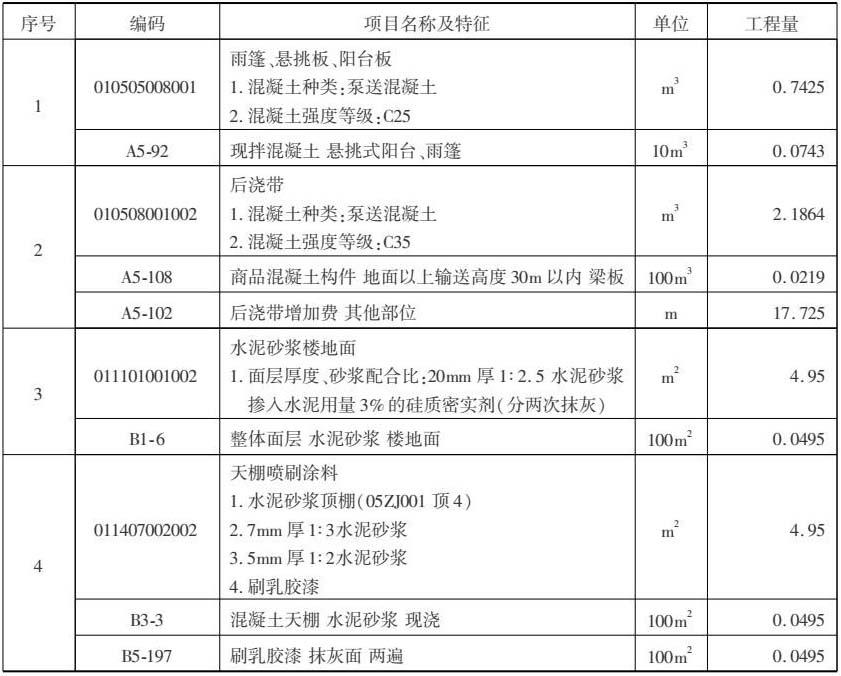

汇总计算，统计本层后浇带、雨篷的工程量，如表2.31所示。

五、总结拓展

①后浇带既属于线性构件，也属于面式构件，所以后浇带直线绘制的方法与线性构件一样。

②上述雨篷反檐用栏板定义绘制的，如果不用栏板，用梁定义绘制也可以。

（1）后浇带直线绘制法与现浇板直线绘制法有什么区别？

（2）若不使用辅助轴线，怎样才能快速绘制上述后浇带？

2.2.9　台阶、散水的工程量计算

通过本小节的学习，你将能够：

（1）依据定额和清单分析首层台阶、散水的工程量计算规则；

（2）定义台阶、散水的属性；

（3）绘制台阶、散水；

（4）统计台阶、散水工程量。

一、任务说明

①完成首层台阶、散水的属性定义、做法套用及图元绘制。

②汇总计算，统计首层台阶、散水的工程量。

二、任务分析

①首层台阶的尺寸可以从什么图中什么位置找到？台阶构件做法说明中“88BJ1-T台1B”是什么构造？都有哪些工作内容？如何套用清单、定额？

②首层散水的尺寸可以从什么图中什么位置找到？散水构件做法说明中“88BJ1-1散7”是什么构造？都有哪些工作内容？如何套用清单、定额？

三、任务实施

1）分析图纸

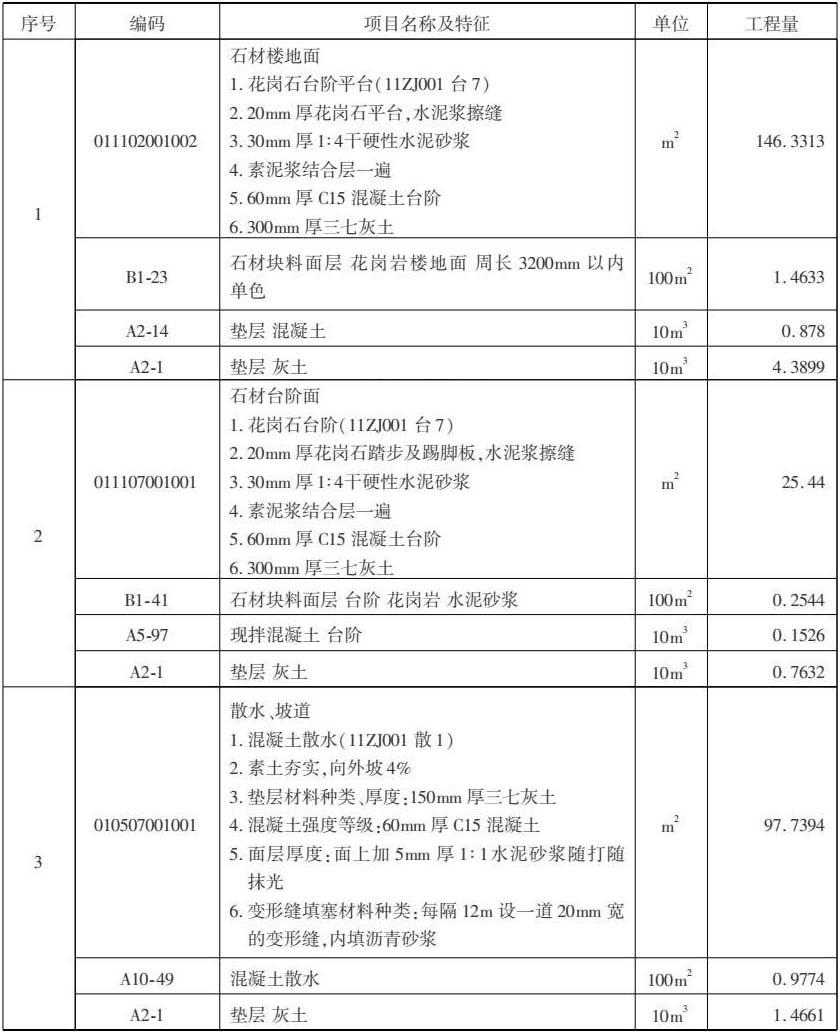

结合建施-3可以从平面图中得到台阶、散水的信息，本层台阶和散水的截面尺寸如下：

①台阶：踏步宽度为300mm，踏步个数为2，顶标高为首层层底标高。

②散水：宽度为900mm，沿建筑物周围布置。

2）清单、定额计算规则学习

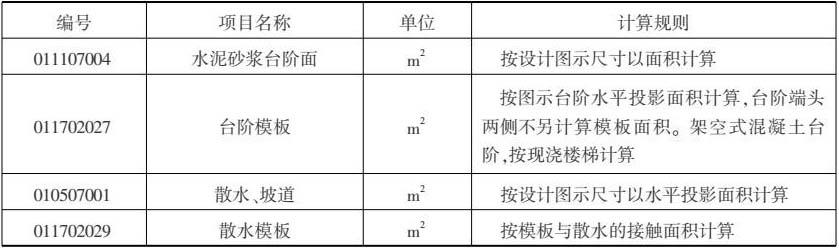

（1）清单计算规则（见表2.32）

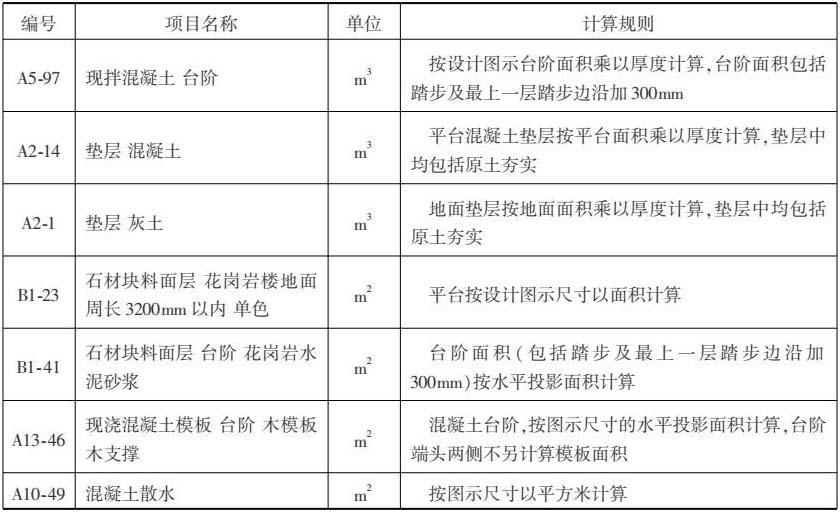

（2）定额计算规则（见表2.33）

3）属性定义

（1）台阶的属性定义

在模块导航栏中单击“其他”→“台阶”，在构件列表中单击“新建”→“新建台阶”，新建台阶1，根据图纸中台阶的尺寸标注，在属性编辑框中输入相应的属性值，如图2.70所示。

（2）散水的属性定义

在模块导航栏中单击“其他”→“散水”，在构件列表中单击“新建”→“新建散水”，新建散水1，根据图纸中散水1的尺寸标注，在属性编辑框中输入相应的属性值，如图2.71所示。

图2.70

图2.71

4）做法套用

台阶、散水的做法套用与其他构件有所不同。

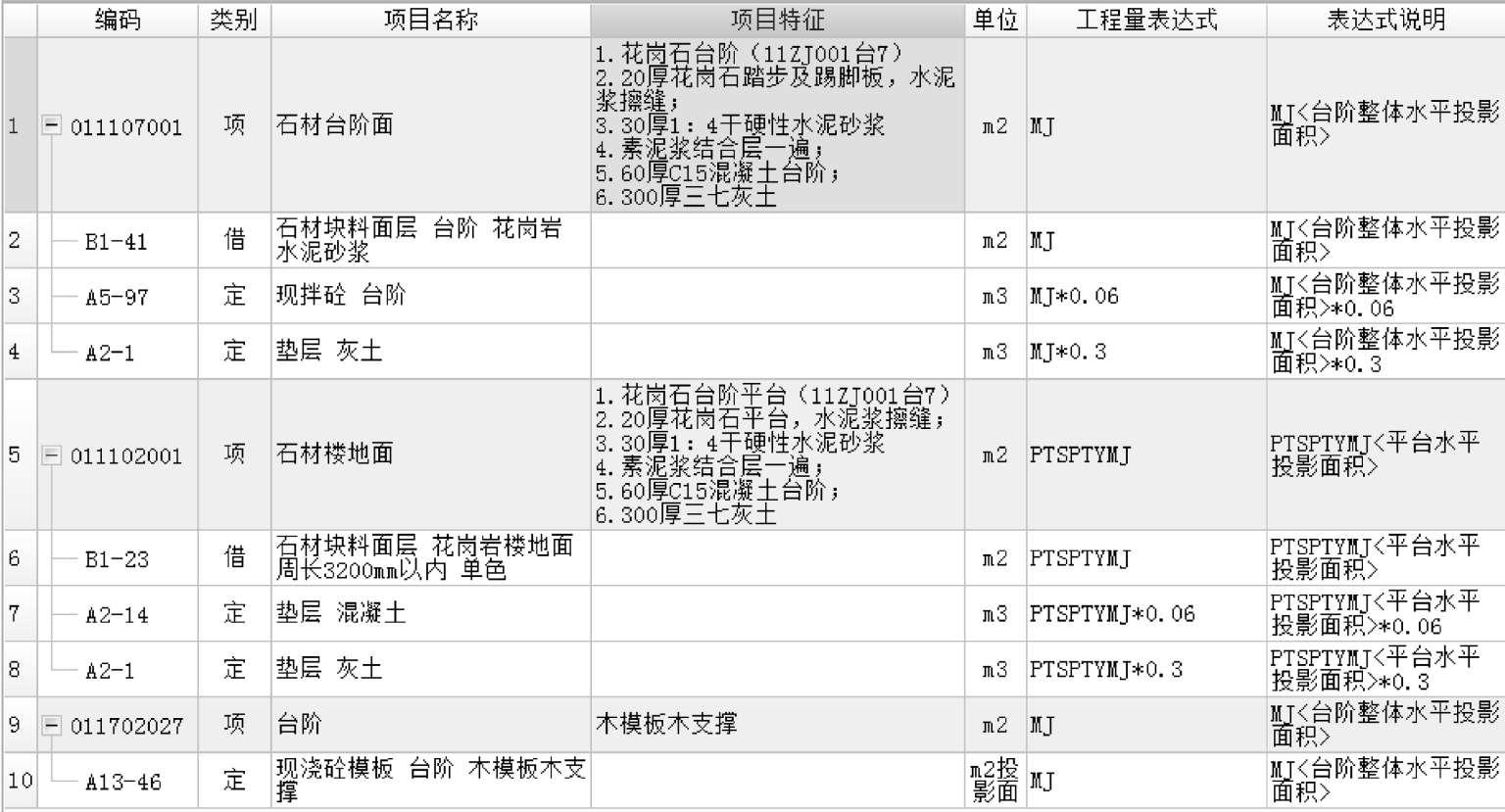

①台阶都套用装修子目，如图2.72所示。

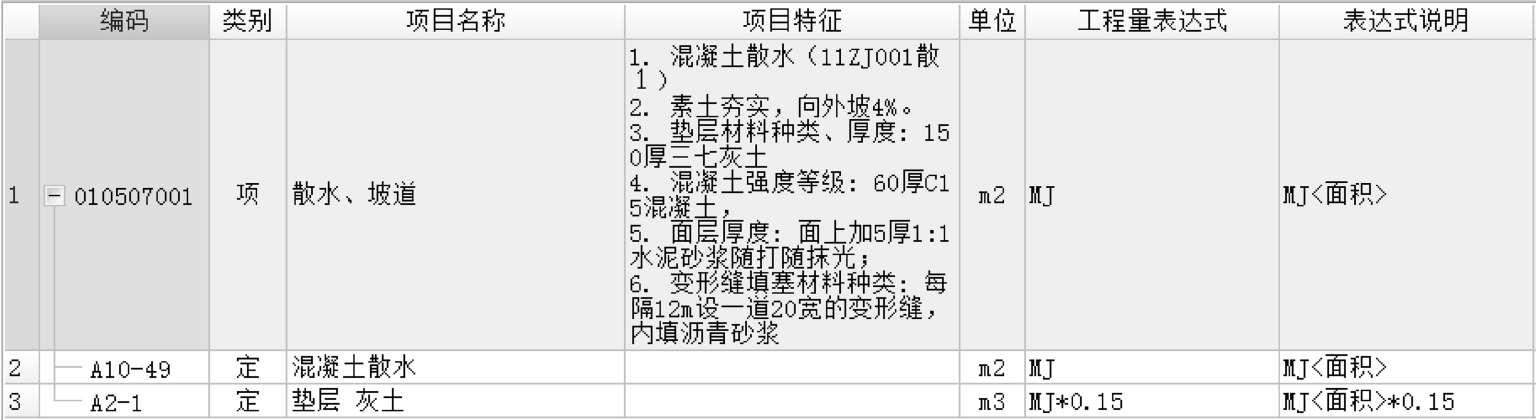

②散水清单项套用建筑工程清单子目，定额项套用装修子目，如图2.73所示。

5）画法讲解

（1）直线绘制台阶

台阶属于面式构件，因此可以直线绘制也可以点绘制，这里用直线绘制法。首先作好辅助轴线，然后选择“直线”，单击交点形成闭合区域即可绘制台阶，如图2.74所示。

（2）智能布置散水

散水同样属于面式构件，因此可以直线绘制也可以点绘制，这里用智能布置法比较简单。先在④轴与⑦轴间绘制一道虚墙，与外墙平齐形成封闭区域，单击“智能布置”→“外墙外边线”，在弹出的对话框中输入“900”，单击“确定”按钮即可。绘制完的散水如图2.75所示。

四、任务结果

汇总计算，统计本层台阶、散水的工程量，如表2.34所示。

五、总结拓展

①台阶绘制后，还要根据实际图纸设置台阶起始边。

②台阶属性定义只给出台阶的顶标高。

③如果在封闭区域，台阶也可以使用点式绘制。

（1）智能布置散水的前提条件是什么？

（2）表2.34中散水的工程量是最终工程量吗？

（3）散水与台阶相交时，软件会自动扣减吗？若扣减，谁的级别大？

（4）台阶、散水在套用清单与定额时，与主体构件有哪些区别？

2.2.10　平整场地、建筑面积的工程量计算

通过本小节的学习，你将能够：

（1）依据定额和清单分析平整场地、建筑面积的工程量计算规则；（2）定义平整场地、建筑面积的属性及做法套用；

（3）绘制平整场地、建筑面积；

（4）统计平整场地、建筑面积工程量。

一、任务说明

①完成平整场地、建筑面积的属性定义、做法套用及图元绘制。

②汇总计算，统计首层平整场地、建筑面积的工程量。

二、任务分析

①平整场地的工作量计算如何定义？此项目中应选用地下一层还是首层的建筑面积？

②首层建筑面积中门厅外台阶的建筑面积应如何计算？工程量表达式中作何修改？

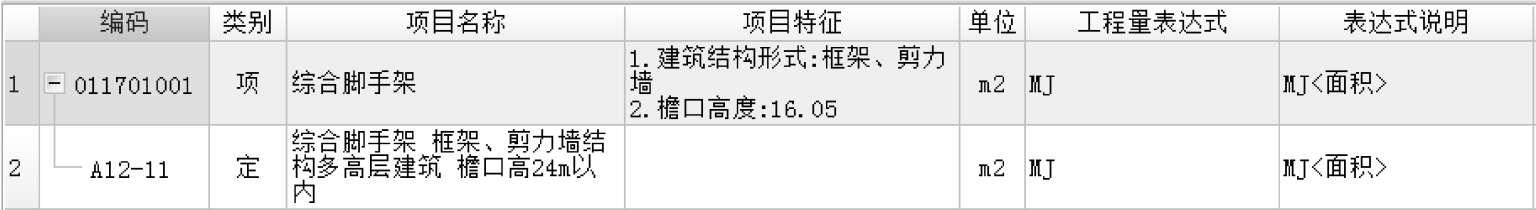

③与建筑面积相关的综合脚手架和工程水电费如何套用清单、定额？

三、任务实施

1）分析图纸

分析首层平面图可知，本层建筑面积分为楼层建筑面积和雨篷建筑面积两部分。

2）清单、定额计算规则学习

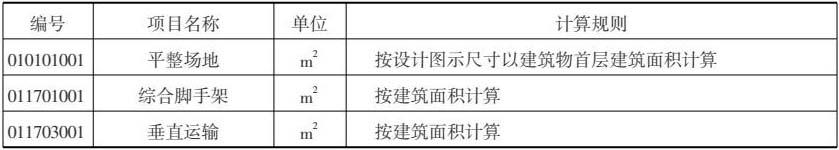

（1）清单计算规则（见表2.35）

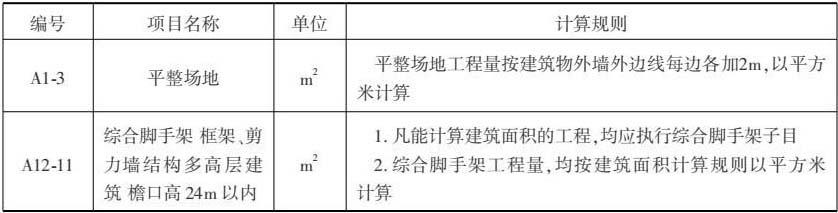

（2）定额计算规则（见表2.36）

3）属性定义

（1）平整场地的属性定义

在模块导航栏中单击“其他”→“平整场地”，在构件列表中单击“新建”→“新建平整场地”，在属性编辑框中输入相应的属性值，如图2.76所示。

（2）建筑面积的属性定义

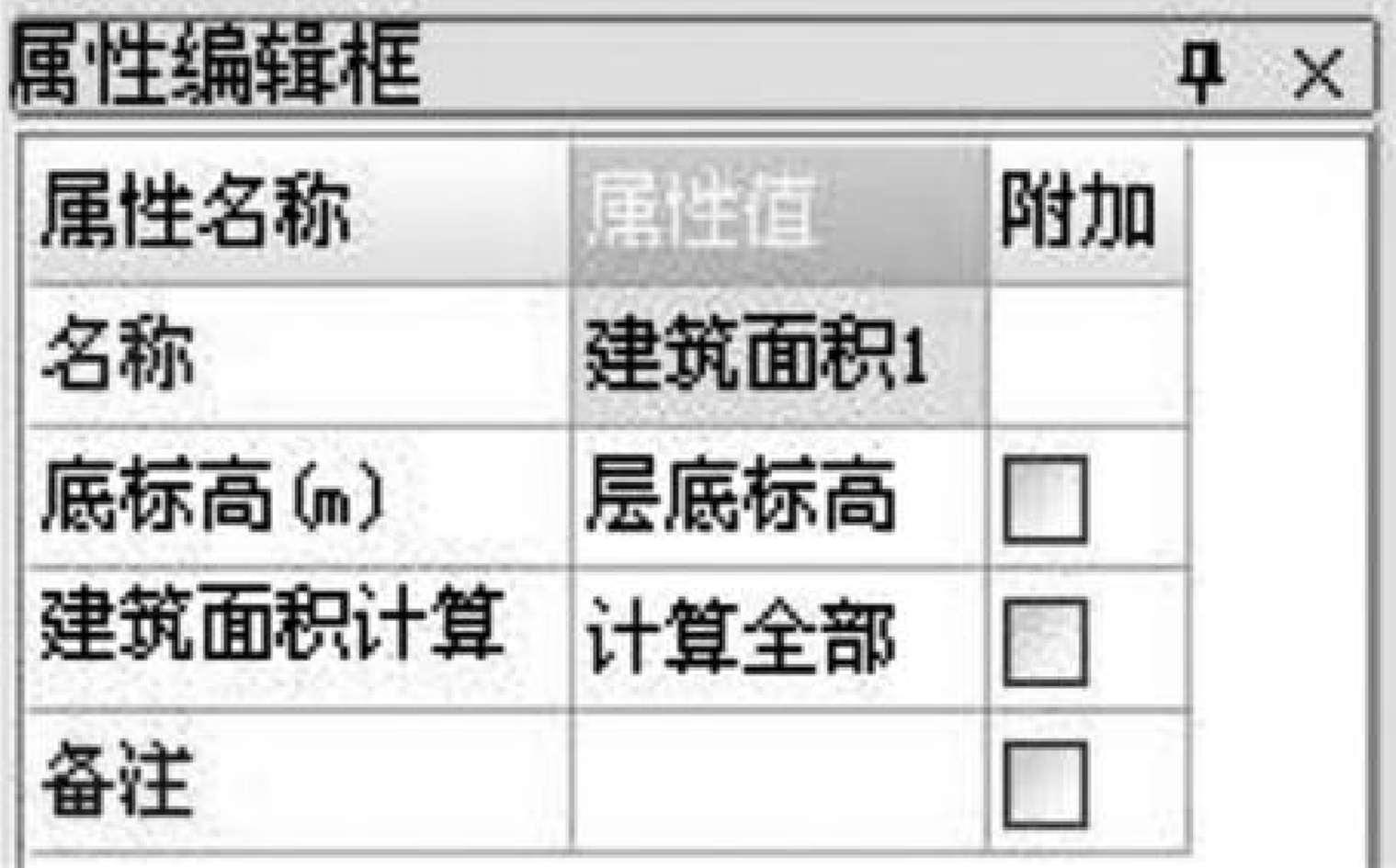

在模块导航栏中单击“其他”→“建筑面积”，在构件列表中单击“新建”→“新建建筑面积”，在属性编辑框中输入相应的属性值，如图2.77所示。

图2.76

图2.77

4）做法套用

①平整场地的做法在建筑面积里面套用，如图2.78所示。

②建筑面积套用做法，如图2.79所示。

5）画法讲解

（1）平整场地绘制

平整场地属于面式构件，可以点画也可以直线绘制。以点画为例，将所绘制区域用外虚墙封闭，在绘制区域内单击右键即可，如图2.80所示。

（2）建筑面积绘制

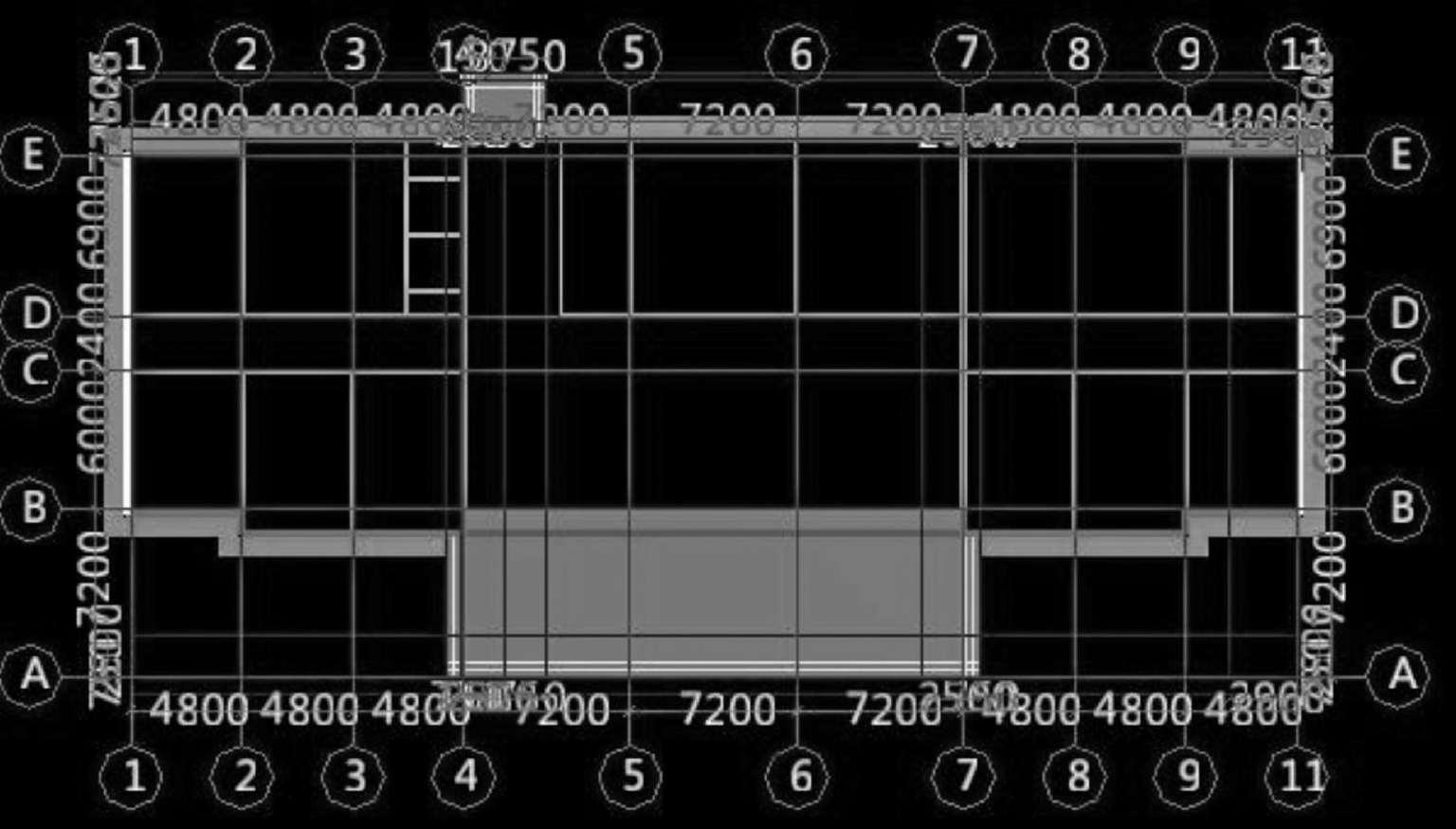

建筑面积绘制同平整场地，特别注意要计算一半雨篷的建筑面积，如图2.81所示。

四、任务结果

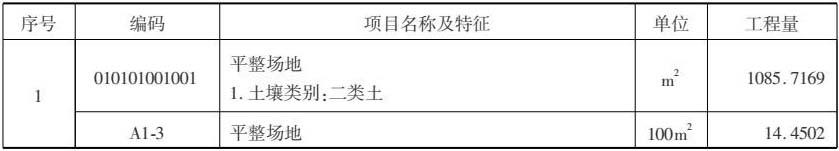

汇总计算，统计本层平整场地、建筑面积的工程量，如表2.37所示。

五、总结拓展

①平整场地习惯上是计算首层建筑面积区域，但是地下室建筑面积大于首层建筑面积时，平整场地以地下室建筑面积为准。

②当一层建筑面积计算规则不一样时，有几个区域就要建立几个建筑面积属性。

（1）平整场地与建筑面积属于面式图元，与用直线绘制其他面式图元有什么区别？需要注意哪些问题？

AGwwlQa86aHjI/8sf4Kn3NyUrlRFOnqetRbk65IKU+1CGWRNL9Rsl6rspw/ga/zN
