在这一节中，以iPhone 5S手机为例，介绍4G手机的拆装工艺，需要准备的工具很简单，一把十字螺丝刀、一个拆机撬棒，再加上胆大心细、小心谨慎地操作就行了。
iPhone 5S和iPhone 5的拆卸基本没有多大区别，iPhone 5S拆机虽然简单，但是由于手机内部的螺丝非常多，而且大小都不一样，因此拆机后非常容易搞混。怎么办呢？作者的办法是这样的：在纸上简单画一个手机外形图，将螺丝的位置标注出来，然后将拆下的螺丝钉放在对应位置，如果怕滚动丢失，就用双面胶粘在纸上，这样就不怕记不住了。手机内部主板上的螺丝钉也是采用这种办法。办法虽然笨，但是非常有效，起码不会漏下或者装错位置。
熟练以后，就不用采取这个办法了，但至少要把螺丝钉找个小盒放进去，避免丢失，尤其是关键位置的螺丝钉。
有些人有个习惯，每次都少装几个螺丝钉，殊不知，这样容易给手机留下隐患，螺丝钉所起到的固定作用是非常重要的，既对机械结构进行固定，又对电气连接进行固定。一旦漏装，可能会造成手机出现接触不良，长期下去容易引起严重问题。
1．拆卸手机底部螺丝

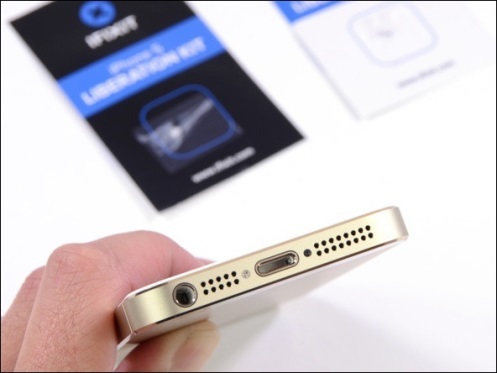

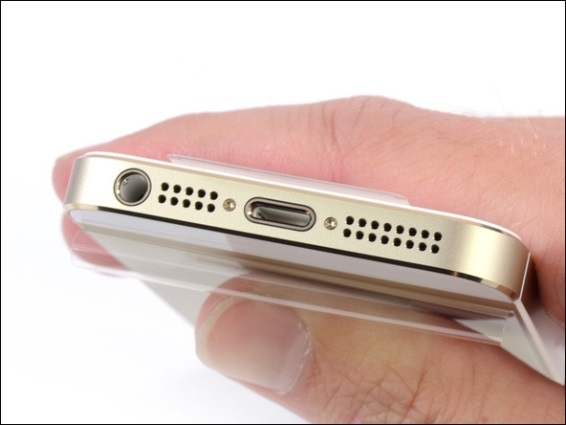

苹果iPhone 5S不仅外观轻薄，还加入了指纹识别功能。和iPhone 5一样，iPhone 5S拆机突破口也是在底部螺丝上，如图2-26所示。
图2-26 拆机从底部螺丝开始

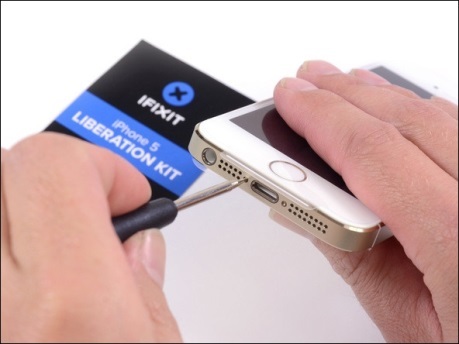

首先把手机底部两枚螺丝拧下，如图2-27所示。
图2-27 把两枚螺丝拧下
十字形的螺丝十分好拧，一般家里都可以找到十字形螺丝刀，如图2-28所示。
图2-28 采用十字形螺丝

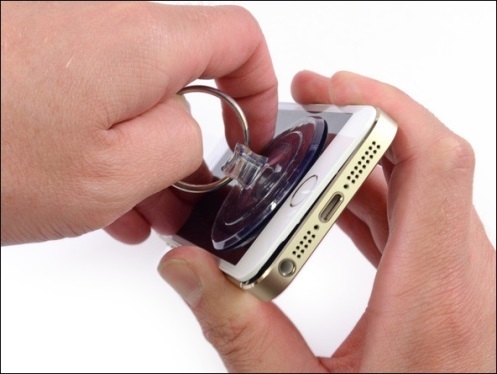

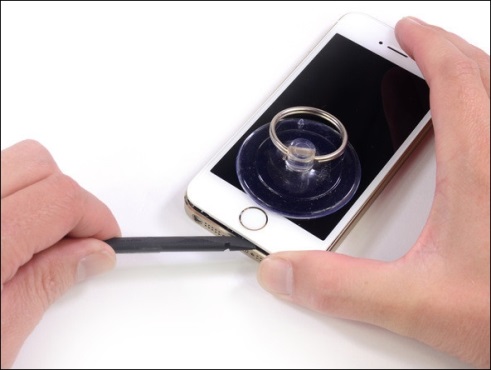

有过维修手机的朋友都应该有所了解，苹果iPhone系列手机多数都是通过吸盘吸屏幕来打开手机的，如图2-29所示。
图2-29 用吸盘打开手机
不过值得注意的是，在使用吸盘吸屏幕时，千万别用力过大，最好是吸起来之后就罢手，改用拆机撬棒轻轻撬开即可。如果用力过大，有很大可能扯断排线，如图2-30所示。
图2-30 力度要掌握好
2．拆卸指纹识别HOME按键

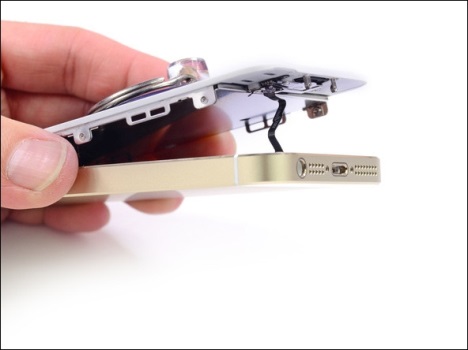

吸开正面屏幕面板之后，可以看到一个细长的排线连接指纹识别HOME键，如果用力过猛，可能HOME键的指纹识别功能就会消失了，如图2-31所示。
图2-31 切勿用力过猛

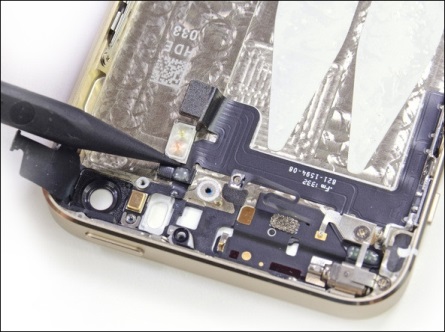

下一步就要先断开上下两个面板的连接，也就是断开指纹识别HOME键那根细长的排线，如图2-32所示。
图2-32 断开HOME键排线
顺利断开排线与主板连接的模块之后，就可以把屏幕面板掀开了。要想进一步地进行拆机工作，首先我们要做的就是切断电源。在取下电池之前，先把能够取下的螺丝和模块全部取下，所有能够断开的排线全部断开。
3．拆卸手机面板

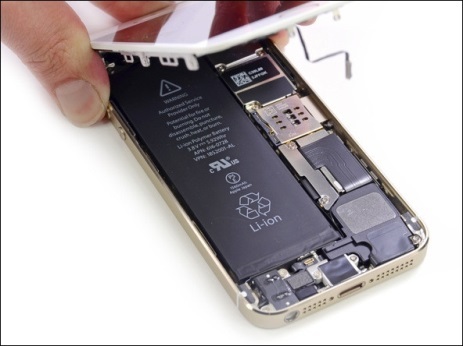

下面将要拆卸手机面板，首先要掀开屏幕面板，如图2-33所示。
图2-33 掀开屏幕面板

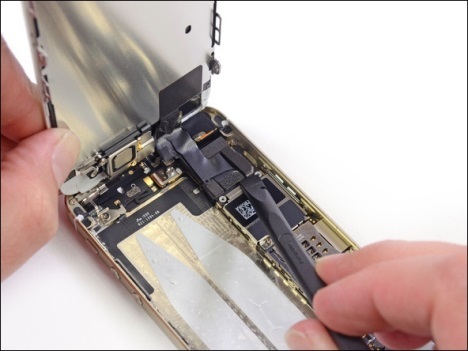

接下来的工作就是彻底断开屏幕面板的连接了，其实连接屏幕面板的排线在右上方，现在要做的就是断开这些排线，如图2-34所示。
图2-34 断开两个面板的连接

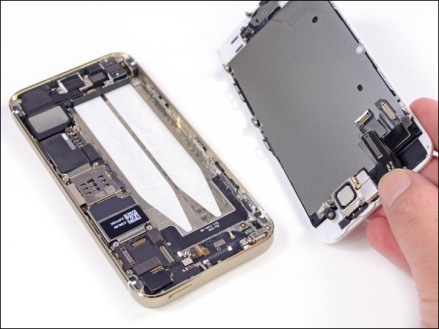

全部把排线断开之后，就可以彻底分离这两块面板了，拆解工作也前进了一大步，如图2-35所示。
图2-35 分离成功

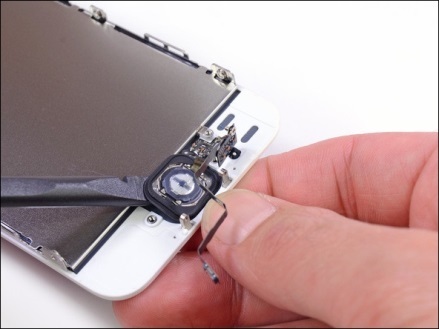

取下屏幕面板，终于可以仔细研究一下这个全新加入的指纹识别HOME键了。使用小撬棒轻轻一撬，这枚HOME键连同相关模块就取下来了，如图2-36所示。
图2-36 取下Touch ID和HOME键

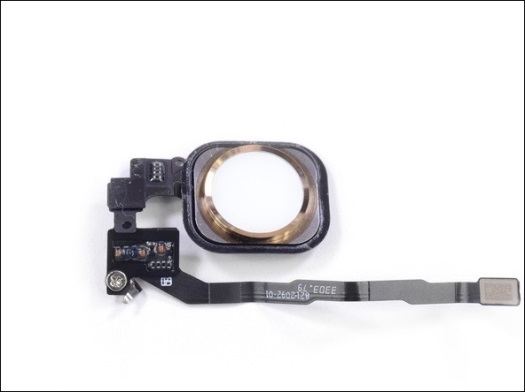

取下来的HOME键模块正面图如图2-37所示，可以看出，这是一个CMOS芯片，Touch ID本质上是一组非常小的电容器。
图2-37 HOME键模块正面图

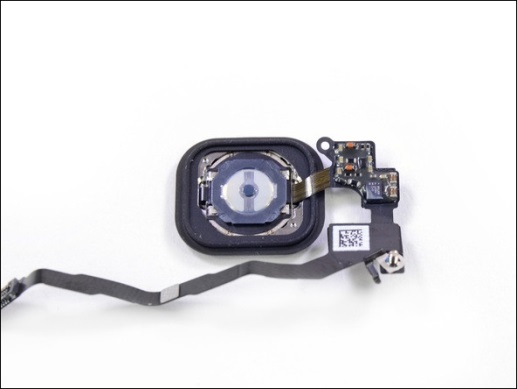

iPhone 5S的HOME键模块背面如图2-38所示。
图2-38 HOME键模块背面图
4．拆卸手机电池

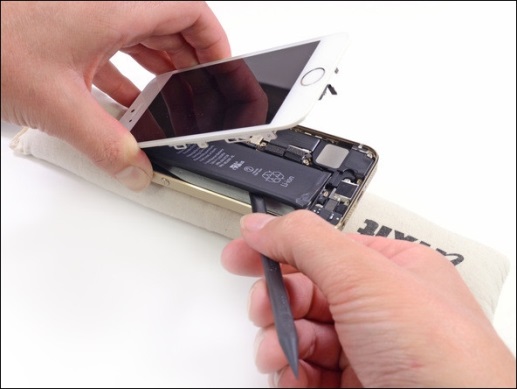

前边工作完成后，就要开始正式取下电池了。由于iPhone 5S容易取下，但是电池是和后壳粘在一起的，电池扣扣在主板上，所以只能通过撬棒慢慢把粘胶的电池撬开，如图2-39所示。
图2-39 用撬棒轻轻撬开电池

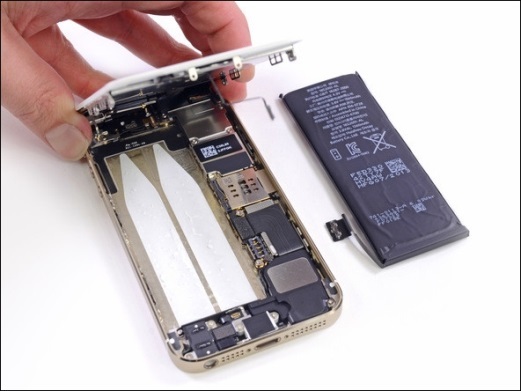

所谓慢工出细活，撬电池也不能粗心大意。电池右边和主板还有一个连接点，在撬开电池前一定把它取下来。图2-40为取下的电池和iPhone 5S面板。
图2-40 取下电池要小心

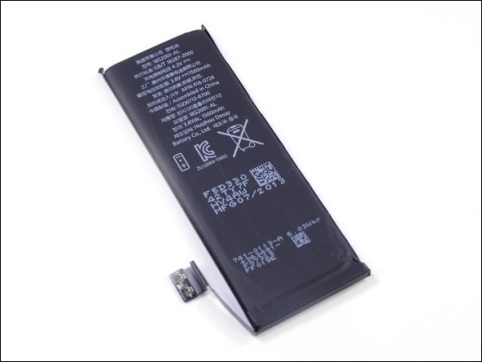

图2-41为iPhone 5S取下的电池，该电池容量为1560mAh，相比iPhone 5的1440mAh容量稍大一些。
图2-41 电池容量为1560mAh
5．拆卸手机后置摄像头

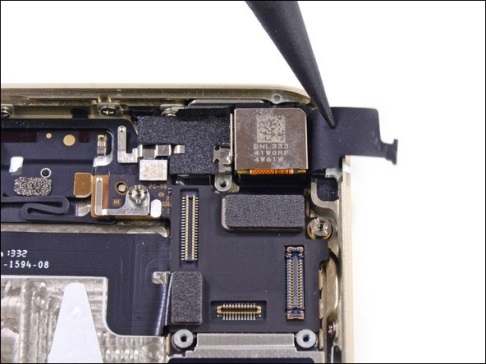

这次取下来的是iPhone 5S的后置摄像头，虽然在像素方面，iPhone 5S相比iPhone 5并没有提升，但它搭载的摄像头的确做了一定的升级，如图2-42所示。
图2-42 取下800万像素后置摄像头
6．拆卸手机后置摄像头

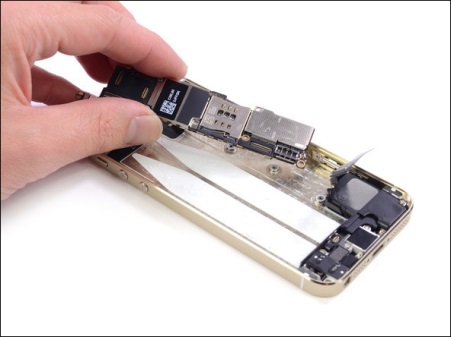

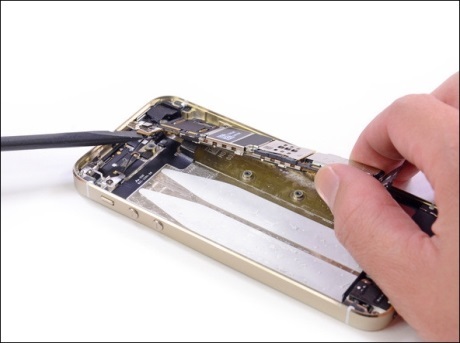

拆机最重要的环节——拆解主板。iPhone 5S采用小板设计，主要芯片还是集中在电池右侧的这个细长的主板上，经过之前的预备工作，零部件和排线已经拆的很零散，等再次检查没问题的时候，使用撬棒直接撬下主板即可，如图2-43所示。
图2-43 取下主板
iPhone 5S在制作工艺方面还是有着很大的革新的，相比之前主板的迭代设计，iPhone 5S主板设计非常简洁并且布局更加合理，如图2-44所示。
图2-44 制作工艺更加简洁合理
7．拆卸手机扬声器模块

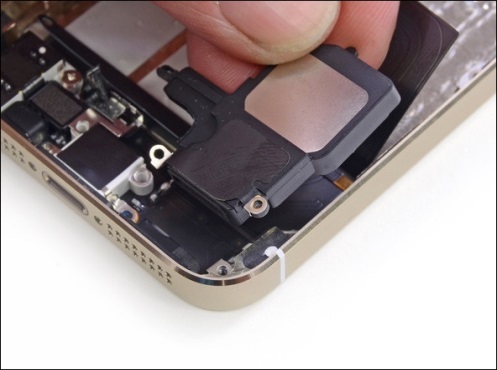

由于iPhone 5S扬声器模块都不再是模块化，所以相比来说维修成本更低了。图2-45为取下来的扬声器模块。
图2-45 扬声器模块
可以说，双闪光灯设计也是iPhone 5S的一个亮点，白色和琥珀色的LED等让相机白平衡更优秀，尤其是在拍摄夜景时，如图2-46所示。
图2-46 双色LED闪光灯
总的来说，苹果iPhone 5S内部做工依旧精致，比苹果5有很大的提升。但是由于是一体化设计，所以维修成本会很高。

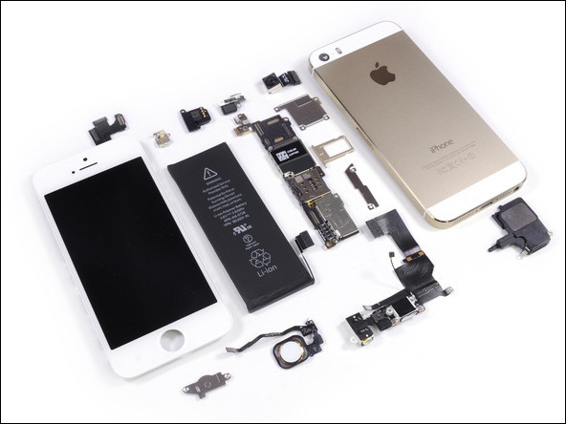

图2-47 拆解全家福
图2-47为iPhone 5S拆解全家福。
拆卸完毕，下面应该开始装机了，如果你没有记错螺丝钉的位置，没有记错拆机顺序的话，根据上面的步骤倒着操作，就可以把手机装起来了。
iPhone 5S在智能手机维修中已经是相对比较难的了，拿这个机器演示拆机，应该是有代表性的。难一点的机器都能拆，再简单点的机器还需要费劲吗。
这一节的内容看完了以后，合上书，再细细回味下，在整个拆机过程中，应该注意哪些问题，又应该达到什么样的要求呢。
1．目标要求
看完了这一部分的内容后，能够将一部手机拆开，又完整地装好，一切功能无损，恭喜，你的功力进了一步。使用螺丝刀、拆机撬棒等简单工具拆开手机后，在手机中使用连接器固定而无须焊接的器件就都可以更换了，包括外壳、听筒、振动马达、送话器、摄像头、显示屏、部分组件等。这些部件的故障率在整个手机故障率中占的比例也比较大，此时，你应该能应付大部分的手机故障了。
2．注意事项
在整个拆机过程中，有些部件是使用双面胶进行固定的，用力太小则不容易取下来，用力大了则容易拆坏了。
在大部分的手机中，显示屏和主板的固定使用双面胶。现在手机的显示屏几乎都是3寸以上的，面积越大越难拆卸，稍微不注意，显示屏就裂开了。结果本来是简单的小问题，现在还得搭上一块显示屏，实在是不划算。为防止出现这种情况，可以采用如下办法：
用镊子蘸一点酒精，滴在显示屏和主板的缝隙里，就是有双面胶的位置，四面都要滴一点进去，不要滴得太多，滴多了会流到显示屏里面去，看起来就会有阴影了。等酒精把双面胶都浸透的时候，再取显示屏，由于双面胶没有了黏性，就容易取下了。对于其他使用双面胶的部件也可以采用这个办法。
另外，在取显示屏的时候，最好在显示屏表面贴一层保护膜，一可避免划伤显示屏，二是防止手上的脏东西弄到显示屏上去。
最后，还是那8个字：“胆大心细、小心谨慎”。
