3D打印模型火箭建造工具箱

原文链接 作者：vishnubob　翻译：babyw dragon

◆ 视频

在我的成长过程中，我喜欢建造模型火箭，不过说实话，我曾经真的很糟。我时常会毫无准备得用一些我知道的工具。曾经我用热胶枪建造了一些火箭，但是火箭尾翼总是在飞行途中分离。如果把尾翼挂在上面，他们一般很难对齐，这却出现了一些有意思的飞行。我从来不怎么关心美学，我会用金色、银色和黑色在它上面喷涂一个人间炼狱。但是我觉得很好，很有趣，并且从中成长。

快进到现在，我很幸运能拥有一个家用3D打印机。我已经打印了一大堆东西，大部分都不好。我想试着去打印些更实用的东西。并且我觉得更复杂、更重要的是根据用户需要和制造工艺来制作成型。在网上有很多免费、实用和可下载的模型，但是大多数模型都是。STL文件的，这使得他们在渲染环节的操作和修改效率低下。用CAD设计很棒，但是这类系统都硕大无比而且灵活性不好。这个实验是测试使用轻量级、随处可得的工具可以做些什么。就是为了好玩，我选择了模型火箭，但我并不指望它能有多好。不过我彻底错了，这个模型制作的难以置信的出色。并且通过这个过程你可以打印精确、完整和可定制的模型火箭。

掌握一点编程技巧，你就可以使用这个设备去定制你自己的模型火箭并且打印它。取决于你的打印机和你如何打印你的火箭组件，你可以在两个小时内打印一个完整的火箭。所有你要做的就是把组件拼在一起，加上引擎，然后你可以走了。

这些火箭是实验品。保证你操作的安全并且在正确的监管之下是极其重要的。实验火箭非常危险，它们可能会伤害你和你爱的人，请一定小心。

第一步：材料

-Python：构架是在Python里写的。我已经发表在GitHub里，欢迎大家提出请求。

-OpenSCAD：这是个免费、好用的编程语言。它能够轻松得将程序定义的模型转换成适合生产制造的3D模型。Rockit工具箱通过SCAD自动将你的火箭结构转换成。STL文件。

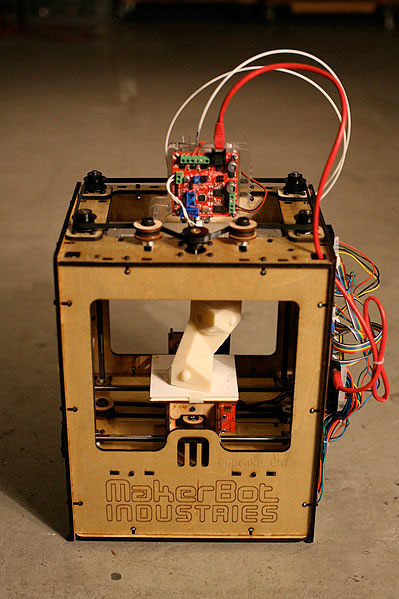

-3D打印：我只用过我的ultimaker2测试过它。如果你没有3D打印机，你也可以在在线打印店定制你的火箭组件。

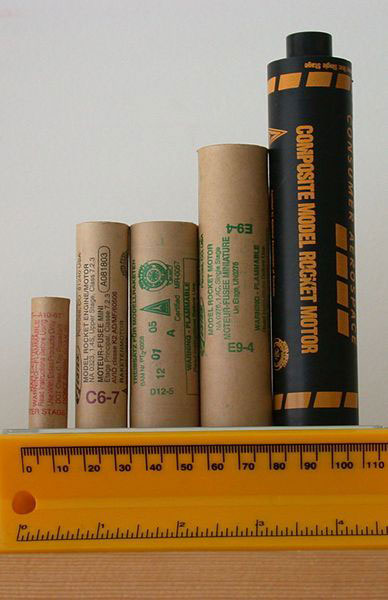

-火箭引擎：你可以在大多数在线兴趣商店购买引擎这类东西。根据引擎的大小去设计和安装你的火箭很重要。许多火箭的规格是根据引擎的实际尺寸自动计算的。

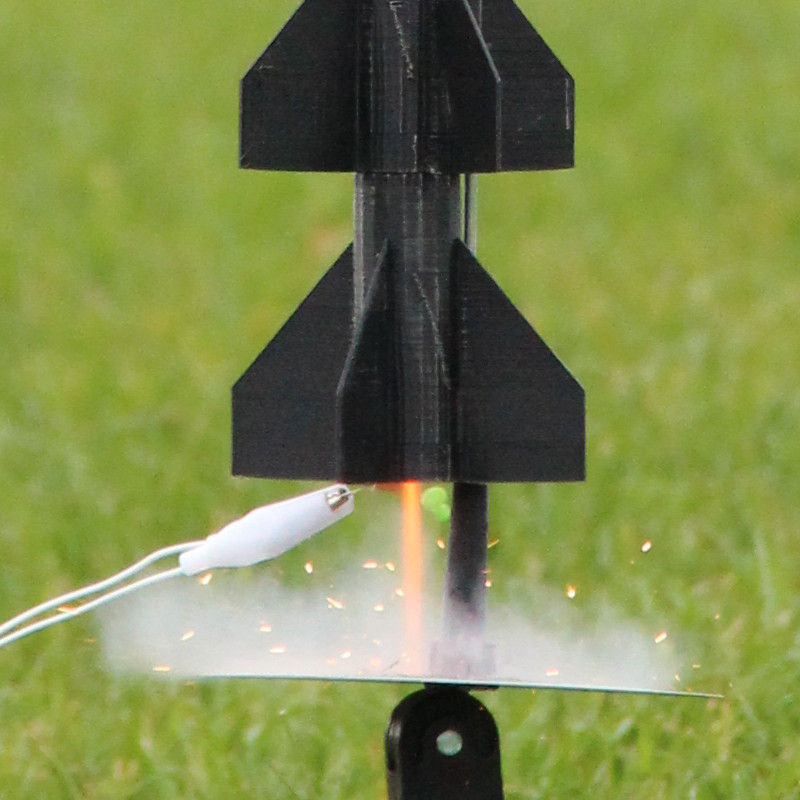

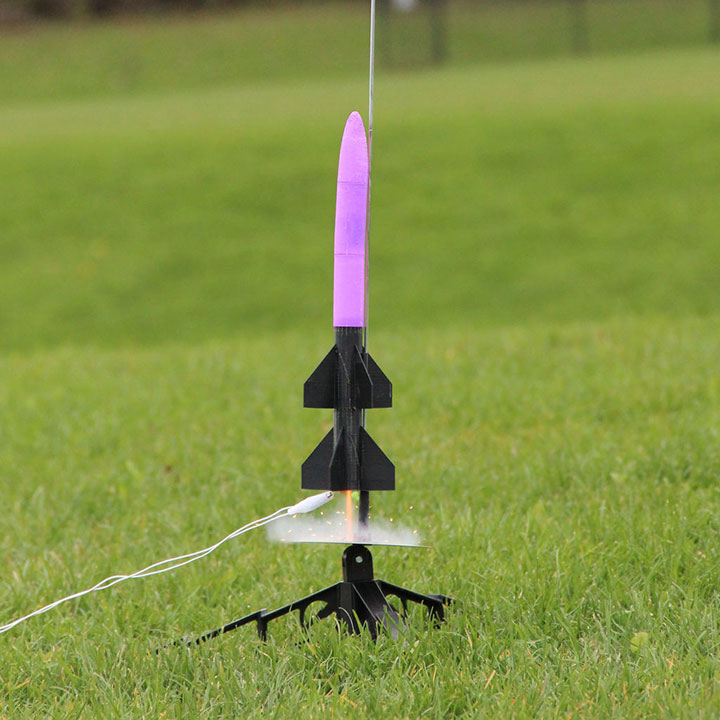

-发射系统：发射台、点火器、电子发射控制器。你可以制定火箭的发射架尺寸并安装。

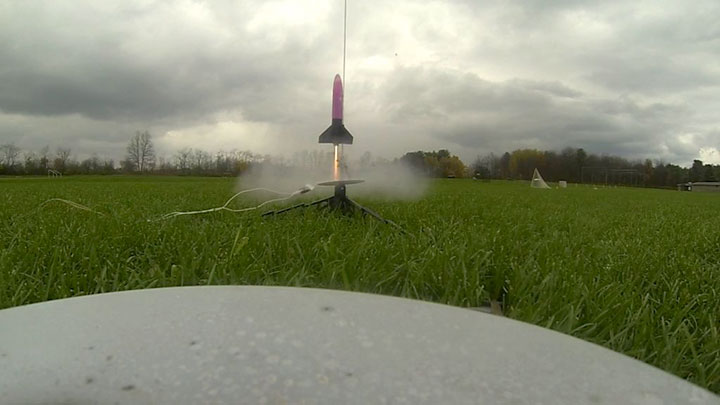

-露天场所：在一片开阔的露天场地发射你的火箭是很重要的，并且确认你和你的小伙伴们在远离发射区域的安全地方。要考虑到火箭的不可预测的情况，尤其当你想重复发射火箭。在回收火箭发射过的火箭的时候必须检查。不要发射损坏的火箭。

第二步：软件安装

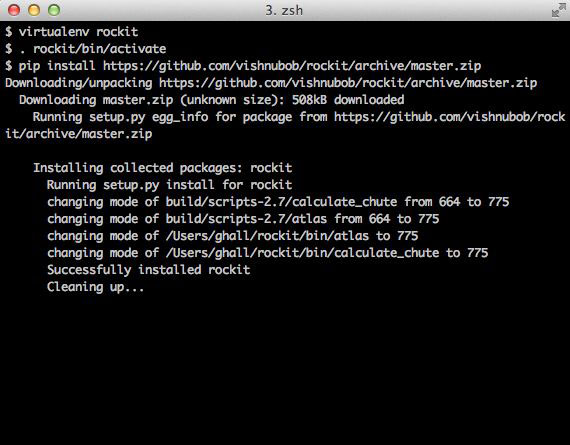

根据发表在 rockit wiki 上的安装指导进行安装。它会引导你下载python程序包并安装到你的电脑。

第三步：建造你的组件

建造你的第一个火箭不难。你可以从程序包一些预定义的模板开始。让我们运行atlas指令，使火箭组件适合最小尺寸的引擎。

atlas -t mini -p -s

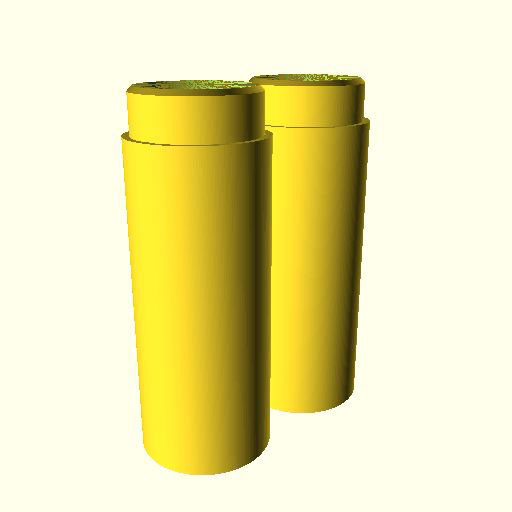

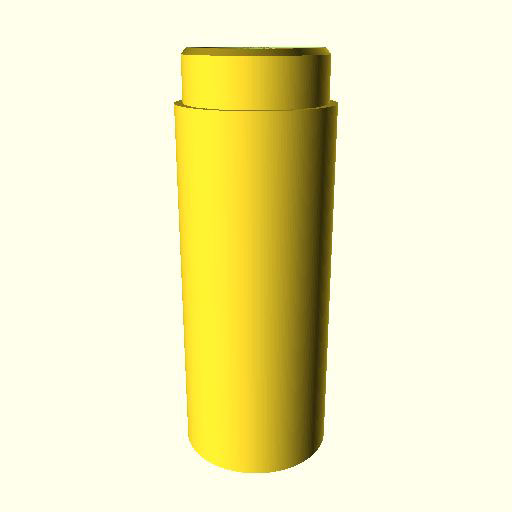

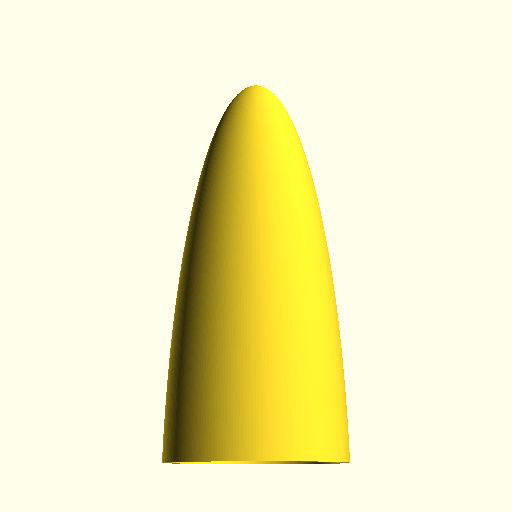

这个命令会为火箭的多个组件生成。STL和。PNG文件。你可以用这些。STL文件去3D打印。你可以在rockit wiki阅读更多有关建造火箭的信息。

第四步：尾翼结构

你可以使用JSON配置文件来修改火箭的结构。让我们来尝试改变尾翼。在你根据上一步制作小引擎火箭后，复制一份mini_engine.json文件，命名为“my_mini_engine.json”。

$ cp mini_engine/mini_engine.json
my_mini_engine.json

打开你喜欢的编译器，编译“my_mini_engine.json”文件，它应该像这样。转到文件的底部，看尾翼定义的那节：

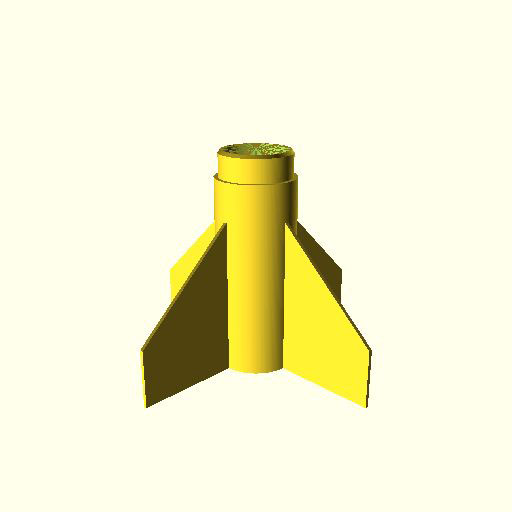

"tail": { "fin_count": 4 }

让我们在尾翼代码部分增加尾翼的数量，从4增加到8：

"tail": { "fin_count": 8 }

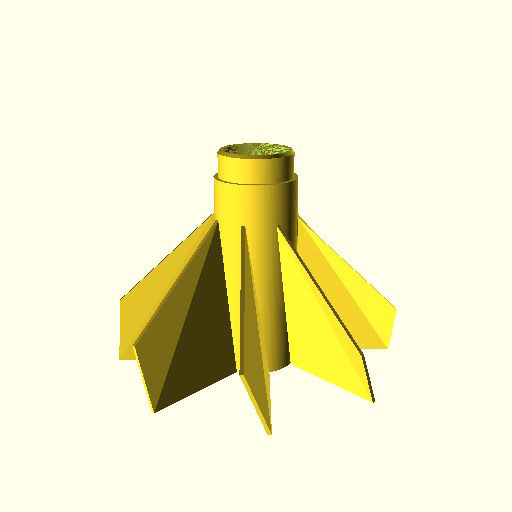

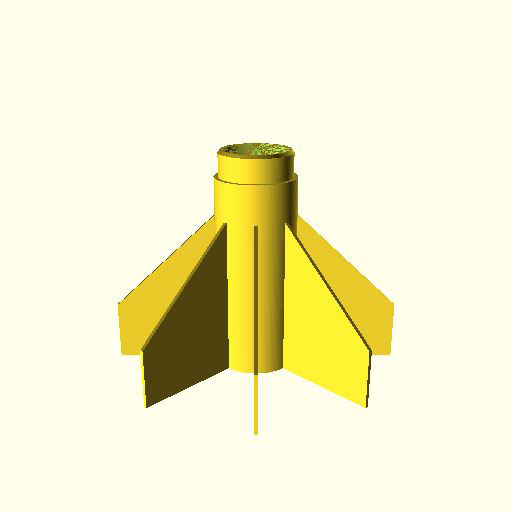

一旦我们保存更改，我们可以运行带‘-p’选项的atlas为这个结构重新生成图片： $ atlas -i my_mini_engine.json -p对于螺旋效应，你可以从0到4调整置文件里的“倾斜”值，使尾翼轨迹有4mm的倾斜。 "fin": { "deflection": 4 }

第五步：打印你的火箭组件

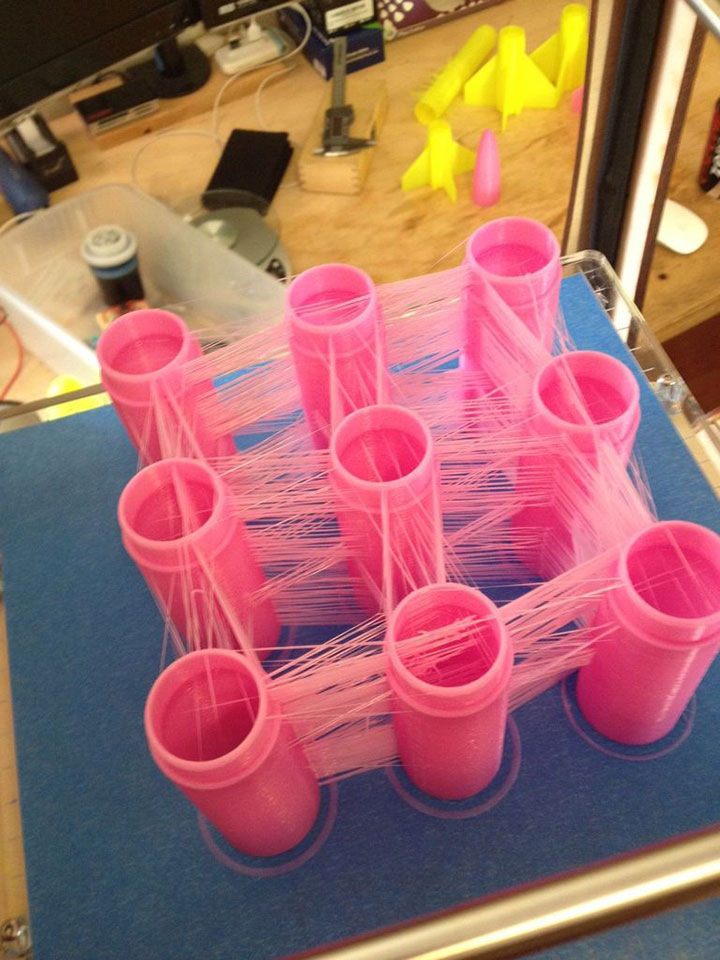

你可以用你的打印管理软件在一个过程里打印多个火箭组件。然而，你需要在打印上多留个心眼，因为东西可能做的很糟。

第六步：组合

火箭的组件通过接环连接在一起。你可以用任何一种丙烯酸胶连接，但是如果你在打印机里预留了接环尺寸，你就能感受到摩擦力作用。这些作用足够牢靠，火箭在升空后都不会分离。如果你打印备用部件，你可以在现场用备用部件再安装或修复火箭。采用松弛的摩擦作用，你可以让火箭在飞行中易于分离。这对于多引擎平台和基于前椎体回的收系统很有用。 Mxe48h3P17ELMQD3rVdBha7css2AjOao+rKL/K/6CfjcniaiwBGRwTZi7RuwusbE
