2.4　Quartz坐标变换

图形的另一种操作就是变换，主要包括平移、缩放和旋转等形式变换。变换离不开坐标，不同的绘图系统对于坐标系的定义也有所区别。

2.4.1　坐标系

在苹果的2D图形技术是Quartz 2D和UIKit，Quartz 2D是Mac OS X和iOS环境下的2D绘图引擎。涉及内容包括：基于路径的绘图，透明度绘图，遮盖，阴影，透明层，颜色管理，防锯齿渲染，生成PDF，以及PDF元数据相关处理。在iOS中还可以通过UIKit进行图形绘制，但是Quartz 2D和UIKit坐标系不同。

图2-14　Quartz 2D的坐标系

Quartz 2D的坐标系，原点在左下角， x 方向向右为正方向， y 方向向上为正方向，如图2-14所示。

图2-15　UIKit的坐标系

UIKit的坐标系，原点在左上角， x 方向向右为正方向， y 方向向下为正方向，如图2-15所示。

图2-16　原始图片

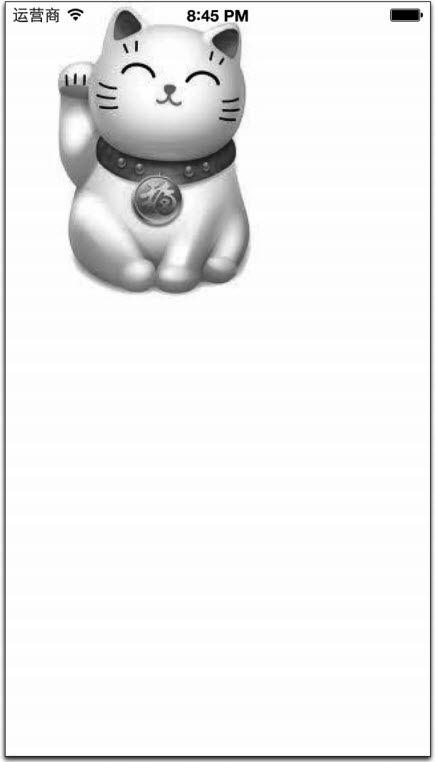

下面通过实例介绍他们的区别，图2-16所示是一张可爱的招财猫图片。

如果绘制这样的图片在不同坐标系下会有什么不同呢？绘制图片可以通过2.2节介绍的UIImage类中几个绘制图像的方法实现，这种方式就不再介绍了。下面看看实现方式。

- (void)drawRect:(CGRect)rect
{
    NSString *path = ［［NSBundle mainBundle］
                                            pathForResource:@"cat" ofType:@"png"］;
    UIImage *img = ［UIImage imageWithContentsOfFile:path］;
    CGImageRef image = img.CGImage;

    CGContextRef context = UIGraphicsGetCurrentContext();

    CGContextSaveGState(context);

    CGRect touchRect = CGRectMake(0, 0, img.size.width, img.size.height);
    CGContextDrawImage(context, touchRect, image);

    CGContextRestoreGState(context);

}

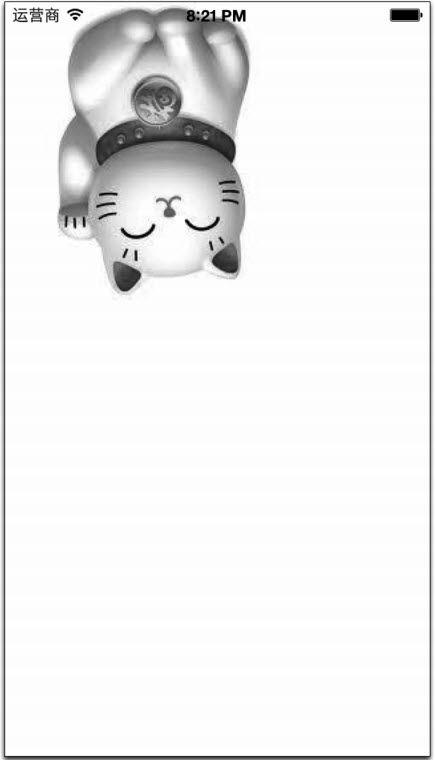

图2-17　绘制图片

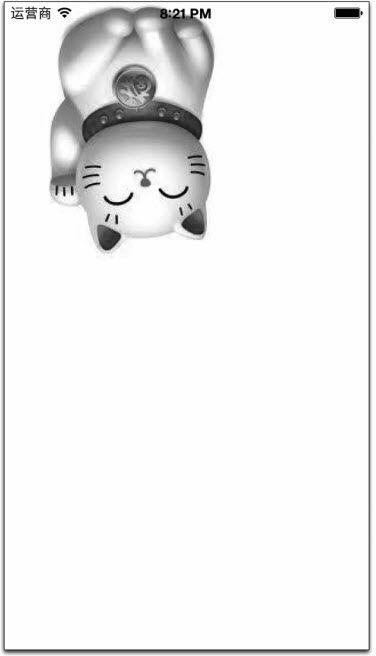

上面的实现代码方式全部通过Quartz 2D函数实现绘制，也可以实现绘制图像的目的，其中CGContextDrawImage函数相当于UIImage类中的绘制图像方法。但是绘制出来的结果令人沮丧，图像倒过来了（如图2-17所示），这是因为Quartz 2D坐标系和UIKit坐标系不同所导致的，我们使用的绘制函数都是基于Quartz 2D坐标系的。

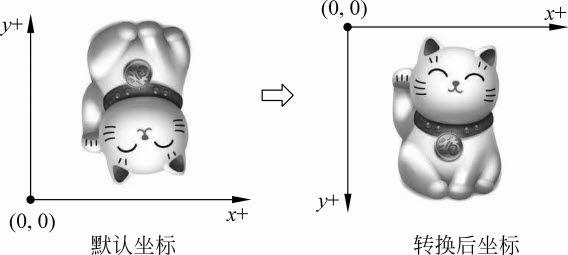

为了能够正确的显示在UIKit坐标系下，需要进行坐标变换，需要修改代码如下。

- (void)drawRect:(CGRect)rect
{

    NSString *path = ［［NSBundle mainBundle］
'                                            pathForResource:@"cat" ofType:@"png"］;
    UIImage *img = ［UIImage imageWithContentsOfFile:path］;
    CGImageRef image = img.CGImage;

    CGContextRef context = UIGraphicsGetCurrentContext();

    CGContextSaveGState(context);

    CGContextTranslateCTM(context, 0, img.size.height);                     ①
    CGContextScaleCTM(context, 1, -1);                                      ②

    CGRect touchRect = CGRectMake(0, 0, img.size.width, img.size.height);
    CGContextDrawImage(context, touchRect, image);

    CGContextRestoreGState(context);

}

图2-18　变换之后

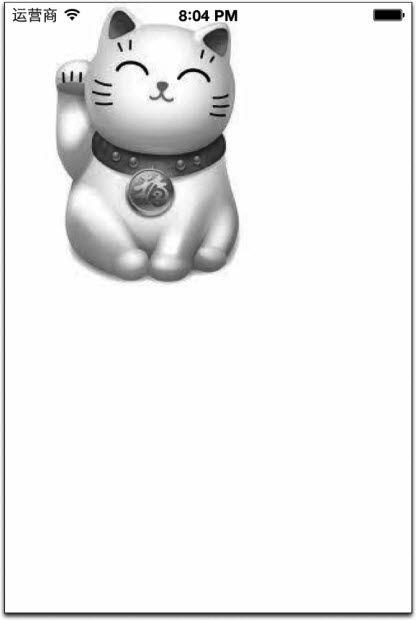

我们添加了第①～②行代码，具体的含义我们先不用理解，这关于坐标变换的问题，会在2.4节介绍。添加之后的运行结果如图2-18所示。

提示： 读者可能已经发现，如果使用UIImage类提供的绘制图像方法不会出现这个问题，UIImage采用的坐标是UIKit坐标，已经进行了转换，不需要再进行转换了。

2.4.2　2D图形的基本变换

在图形变换过程中需要大量使用矢量、矩阵及其运算，学习图形变换需要了解这些基本矩阵知识，关于这些知识本书不再介绍。2D图形的基本变换包括：平移、缩放和旋转三种变换。

1．平移变换

图2-19　平移变换

平移是一物体从一个位置到另一位置所做的直线移动。如果要把一个位于 P （ x ， y ）的点移到新位置 P ′（ x ′， y ′）时，只要在原坐标上加上平移距离Tx及Ty即可，如图2-19所示。

2．缩放变换

图2-20　缩放变换

用来改变一物体大小的变换称为缩放变换。如果要对一个多边形进行比例变换，那么可把各顶点的坐标（ x ， y ）均乘以比例因子 S x 、 S y ，以产生变换后的坐标（ x ′， y ′）。其中， S x 及 S y 可以是任意正数， S x 、 S y 可以相等或不等。如果比例因子数值小于1，则物体尺寸减小；大于1，则使物体放大；Sx及Sy都等于1，则物体大小形状不变。需要注意的是图2-20表示的比例变换是针对坐标原点的。

3．旋转变换

图2-21　旋转变换

物体上的各点绕一固定点沿圆周路径做转动称为旋转变换。我们可用旋转角表示旋转量的大小。一个点由位置（ x 、 y ）旋转到（ x ′， y ′）的角度为自水平轴算起的角度， θ 为旋转角，如图2-21所示。

有的图形系统还提供另外几种很有用的变换，如反射变换及错切变换等。我们重点介绍一下反射变换。反射是用来产生物体的镜像的一种变换。物体的镜像一般是相对于一个对称轴生成的，因此反射变换可以分为 x 轴对称变换、 y 轴对称变换和坐标原点的对称变换。

4． x 轴对称变换

图2-22 x 轴对称变换

x 轴的对称变换是一种特殊形式的缩放变换，其中 S x =1， S y ＝-1，如图2-22所示。

5． y 轴对称变换

图2-23 y 轴对称变换

y 轴的对称变换是一种特殊形式的缩放变换，其中 S x ＝-1， S y ＝1，如图2-23所示。

6．坐标原点的对称变换

图2-24　坐标原点的对称变换

关于坐标原点的对称变换是一种特殊形式的缩放变换，其中 S x ＝-1， S y ＝-1，如图2-24所示。

2.4.3　CTM变换矩阵

Quartz 2D提供了多种形式的变换，其中主要是当前变换矩阵变换（current transformation matrix，CTM）和仿射（affine）变换。CTM变换，这种变换比较简单，主要的函数有：

1．平移变换

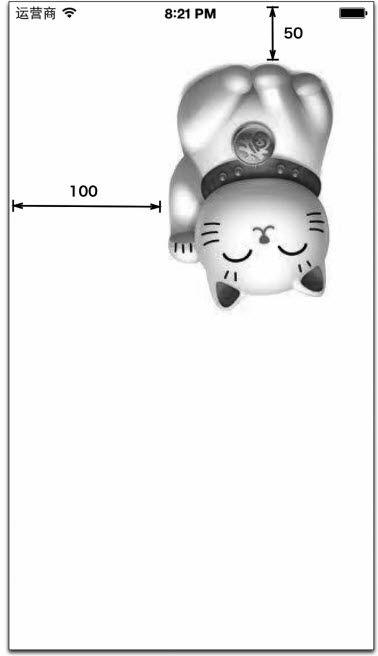

平移变换根据指定的 T x 、 T y 值移动坐标系统的原点。我们通过调用CGContextTranslateCTM函数来改变每个点的 x ， y 坐标值。如图2-25右所示显示了一幅图片沿 x 轴移动了100个单位，沿y轴移动了50个单位。具体代码如下：

- (void)drawRect:(CGRect)rect
{

    NSString *path = ［［NSBundle mainBundle］ pathForResource:@"cat" ofType:@"png"］;
    UIImage *img = ［UIImage imageWithContentsOfFile:path］;
    CGImageRef image = img.CGImage;

    CGContextRef context = UIGraphicsGetCurrentContext();
    CGContextSaveGState(context);

    CGContextTranslateCTM (context, 100, 50);

    CGRect touchRect = CGRectMake(0, 0, img.size.width, img.size.height);
    CGContextDrawImage(context, touchRect, image);

    CGContextRestoreGState(context);
}

@end

图2-25　平移变换

2．缩放变换

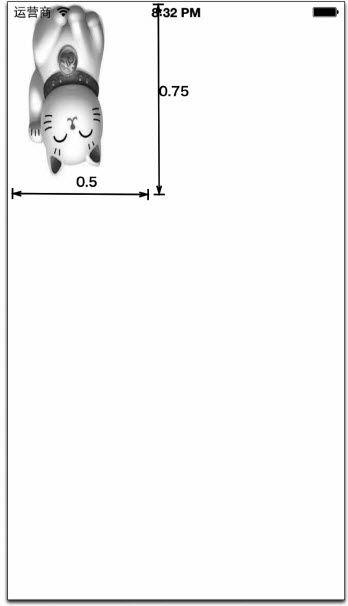

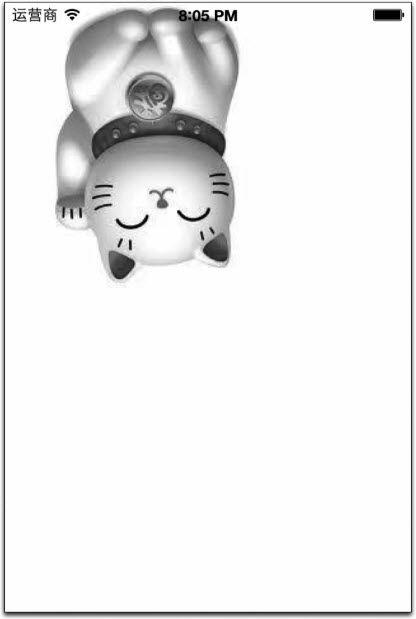

缩放操作根据指定的 S x 、 S y 因子来改变图像的大小，从而放大或缩小图像。 S x 、 S y 因子的大小决定了新的坐标系是否比原始坐标系大或者小。图2-26显示了指定 S x 因子为0.5， S y 因子为0.75后的缩放效果。具体代码如下：

- (void)drawRect:(CGRect)rect
{

    NSString *path = ［［NSBundle mainBundle］
                                        pathForResource:@"cat" ofType:@"png"］;
    UIImage *img = ［UIImage imageWithContentsOfFile:path］;
    CGImageRef image = img.CGImage;

    CGContextRef context = UIGraphicsGetCurrentContext();
    CGContextSaveGState(context);

    CGContextScaleCTM (context, .5, .75);

    CGRect touchRect = CGRectMake(0, 0, img.size.width, img.size.height);
    CGContextDrawImage(context, touchRect, image);

    CGContextRestoreGState(context);
}

@end

图2-26　缩放变换

另外，通过指定 S x 因子为负数是 x 轴对称变换，同样可以指定 S y 因子为负数是 y 轴对称变换。通过调用CGContextScaleCTM函数来指定 S x 、 S y 缩放因子。

3．旋转变换

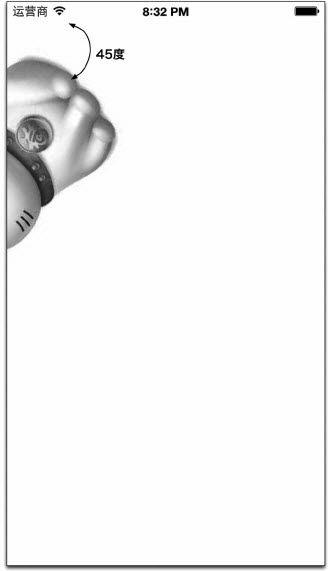

S x 、 S y 旋转变换根据指定的角度来旋转坐标。我们可以通过CGContextRotateCTM函数来指定旋转角度（以弧度为单位）。图2-27右图所示，显示了图片以原点为中心顺时针旋转45°，代码如下所示。

- (void)drawRect:(CGRect)rect
{

    NSString *path = ［［NSBundle mainBundle］ pathForResource:@"cat" ofType:@"png"］;
    UIImage *img = ［UIImage imageWithContentsOfFile:path］;
    CGImageRef image = img.CGImage;

    CGContextRef context = UIGraphicsGetCurrentContext();
    CGContextSaveGState(context);

    CGContextRotateCTM(context, radians(45.));

    CGRect touchRect = CGRectMake(0, 0, img.size.width, img.size.height);
    CGContextDrawImage(context, touchRect, image);

    CGContextRestoreGState(context);
}

@end

图2-27　旋转变换

其中，radians是我们定义的宏，用来将弧度转化成为度。我们需要h文件中添加如下代码。

#define radians(x) (x*M_PI/180)

由于旋转操作使图片的部分区域置于上下文之外，所以区域外的部分被裁减。如果旋转的弧度为负数，则图形是逆时针旋转。

CGContextRotateCTM(context, radians(-45.));

有些情况下需要组合变换，得到累加效果。还记得2.4.1一节Quartz 2D和UIKit坐标系不同导致的图片倒置吗？如图2-28右所示的效果，需要组合变化。具体变化代码如下。

- (void)drawRect:(CGRect)rect
{
    NSString *path = ［［NSBundle mainBundle］
                                        pathForResource:@"cat" ofType:@"png"］;
    UIImage *img = ［UIImage imageWithContentsOfFile:path］;
    CGImageRef image = img.CGImage;

    CGContextRef context = UIGraphicsGetCurrentContext();

    CGContextSaveGState(context);

    CGContextTranslateCTM(context, 0, img.size.height);
    CGContextScaleCTM(context, 1, -1);

    CGRect touchRect = CGRectMake(0, 0, img.size.width, img.size.height);
    CGContextDrawImage(context, touchRect, image);

    CGContextRestoreGState(context);

}

其中，先进行了平移变换，再进行了缩放变换，CGContextScaleCTM（context，1，-1）缩放的结果是进行了 y 轴对称变换。要想达到这个效果上面的组合方式不是唯一的。

图2-28　组合变换

提示： 当相同的绘制程序在一个UIView对象和Quartz图形上下文上进行绘制时候，需要做一个变换，使Quartz图形上下文与UIView具有相同的坐标系。要达到这一目的，需要将Quartz图形上下文的原点平移到左上角，再乘以-1对（ y 轴对称变换），如图2-29显示了这种转换过程。

图2-29　坐标转换

2.4.4　仿射（affine）变换

仿射（affine）变换也是一种2D坐标变换，它可以重用变换，经过多次变换（即多次的矩阵相乘），每一种变换都可以用矩阵表示，通过多次矩阵相乘得到最后结果。仿射变换函数：

如图2-28右所示的效果，可以使用仿射变换，具体变化代码如下。

- (void)drawRect:(CGRect)rect
{

    NSString *path = ［［NSBundle mainBundle］
                                        pathForResource:@"cat" ofType:@"png"］;
    UIImage *img = ［UIImage imageWithContentsOfFile:path］;
    CGImageRef image = img.CGImage;

    CGContextRef context = UIGraphicsGetCurrentContext();
    CGContextSaveGState(context);

    CGAffineTransform myAffine
                = CGAffineTransformMakeTranslation(0, img.size.height);                ①
    myAffine = CGAffineTransformScale(myAffine, 1, -1);                                ②
    CGContextConcatCTM(context, myAffine);                                             ③

    CGRect touchRect = CGRectMake(0, 0, img.size.width, img.size.height);
    CGContextDrawImage(context, touchRect, image);

    CGContextRestoreGState(context);

}

首先，通过第①行所示CGAffineTransformMakeTranslation函数创建新的平移变换矩阵。第②行代码是通过CGAffineTransformScale（myAffine，1，-1）语句在平移变换矩阵上乘以缩放变换矩阵，然后再通过第③行所示CGContextConcatCTM函数连接到CTM矩阵并输出结果。 1YaVZmiMGMH9hfB1UR5kolPNl714OS+B5w3NH5qh+juI/2o+40i2lWZD7pe4Vvs6
