2.2 基本图形绘制

任何图形对象均能够由基本的几何图形演变而来，所以学会绘制简单几何图形尤为重要。在Illustrator CS6中，不仅能够自由地绘制几何图形，还可以精确地绘制几何图形，而且能够直接绘制出光晕效果的图形。

2.2.1 线条图形

线条分为直线段、弧线以及各种由线条组合的各种图形。根据要求选择不同的线条工具，能够进行各种线条的绘制。

1．直线段图形

要绘制直线，可以通过两种方式，即使用鼠标拖动绘制直线和通过对话框设置参数值绘制直线。

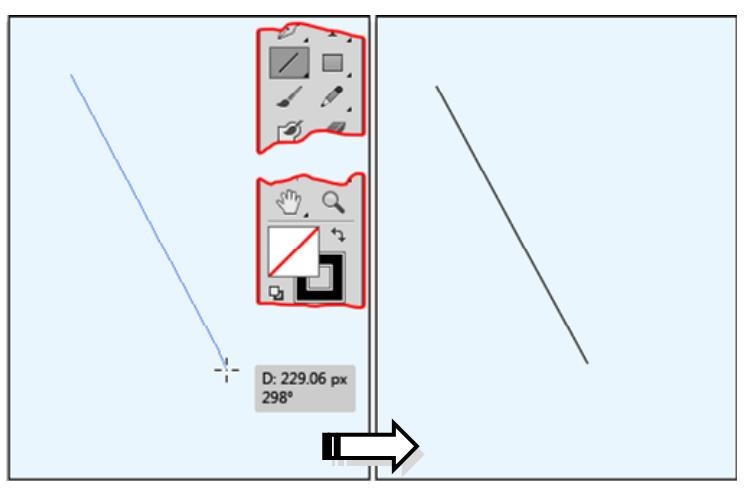

方法是，单击【直线段工具】 ，移动光标到画板中，单击并拖动设定直线的开始点，然后拖动到直线的终止点松开，即可绘制一条直线，如图2-13所示。

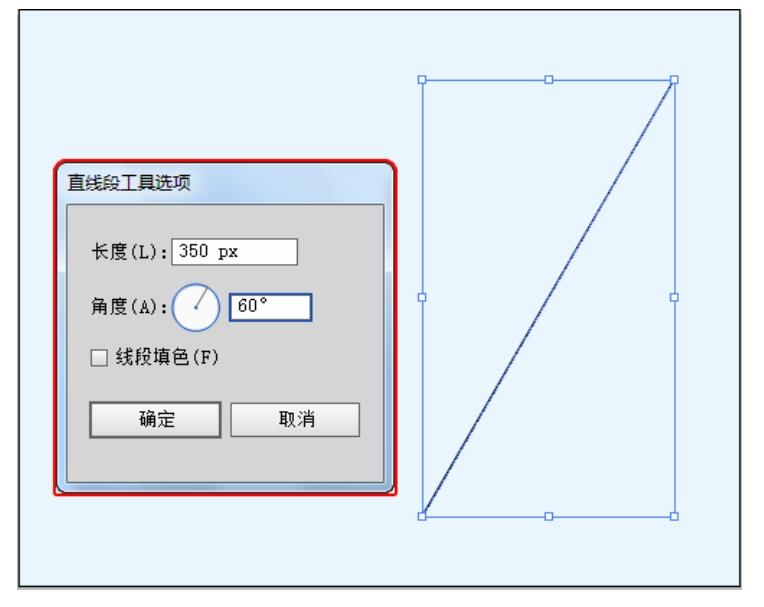

选择【直线段工具】 后，在画板的空白处单击鼠标，可以打开【直线段工具选项】对话框。在打开的对话框中设置直线的长度、倾斜角度后，单击【确定】按钮即可绘制精确的直线段，如图2-14所示。如果需要以当前填充颜色对线段填色，可以启用【线段填色】复选框。

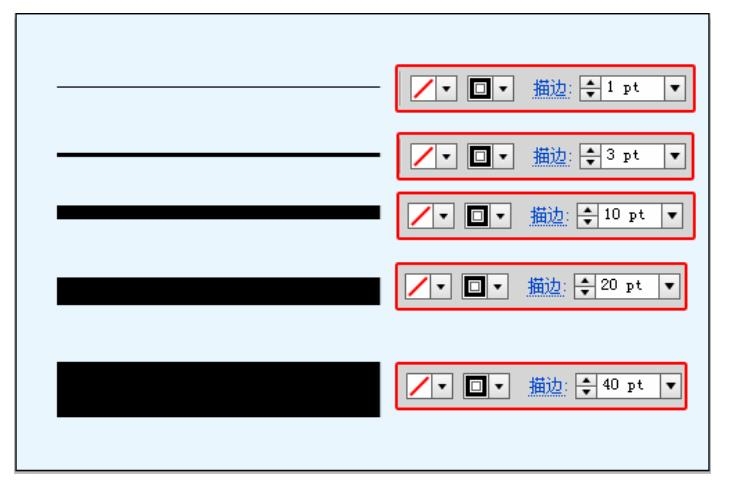

当选择【直线段工具】 后，【控制】面板中则显示该工具的各种选项。其中，【描边粗细】选项是用来设置直线段图形的宽度，如图2-15所示。而直线段的宽度无论在绘制前，还是绘制后均能够进行设置。

弧线和螺旋线都是一种圆弧形状的曲线。通常，使用它们来绘制一些规则的或不规则的曲线形状。例如绘制矢量美女的嘴唇、绘制弹簧形状的发丝等。

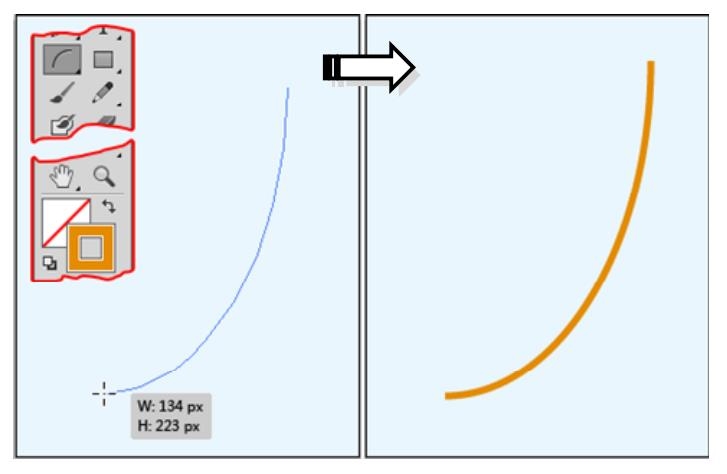

绘制弧线与绘制直线的方式相似，同样可以通过两种方式来实现。首先单击【弧形工具】 ，在画板中单击指定开始点，然后拖动鼠标到弧线终止点，即可创建一条弧线，如图2-16所示。

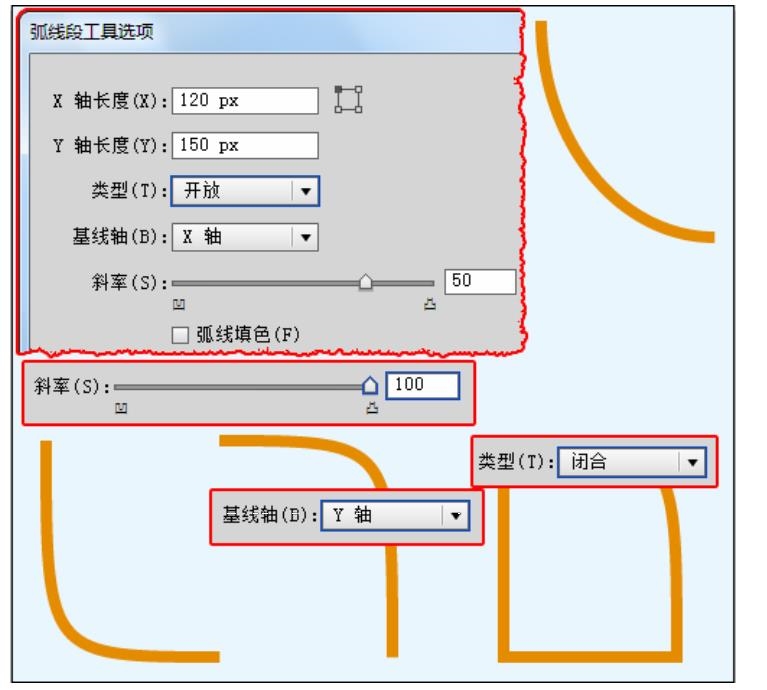

或者在画板的空白处单击，在弹出的【弧线段工具选项】对话框中，设置弧线的主要参数，比如轴长度、类型、基线轴、斜率等，从而得到不同效果的弧线图形，如图2-17所示。

该对话框中各个选项的含义如下所示。

X轴长度和Y轴长度 这两个参数栏分别用于指定弧线的宽度和高度。

类型 此下拉列表框用于指定对象为开放路径还是封闭路径。

基线轴 此下拉列表框用于指定弧线方向。根据需要沿【水平（X）轴】或【垂直（Y）轴】绘制弧线基线，以选择X轴或Y轴。

斜率 该参数栏可以指定弧线斜率的方向。对凹下（向内）斜率输入负值，对凸起（向外）斜率输入正值，斜率为“0”将创建直线。

弧线填色 启用该复选框可以使用当前填充颜色为弧线填色。

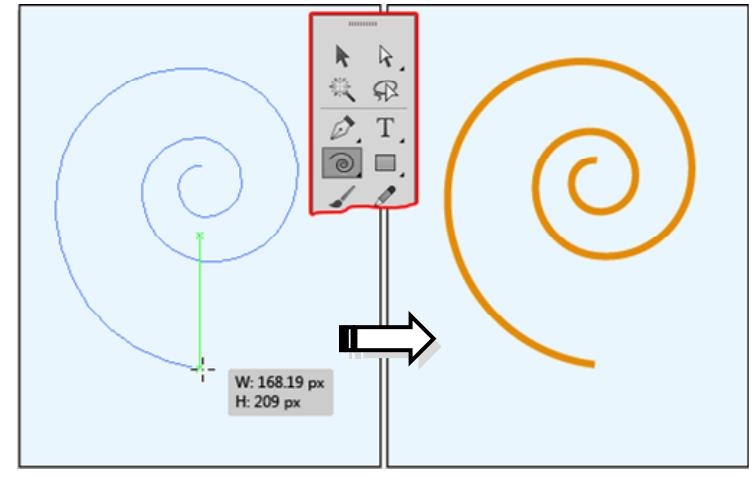

绘制螺旋线与绘制弧线的方法相似，也是通过两种方式，即单击【螺旋线工具】 ，在画板中拖动鼠标即可绘制螺旋线，如图2-18所示。

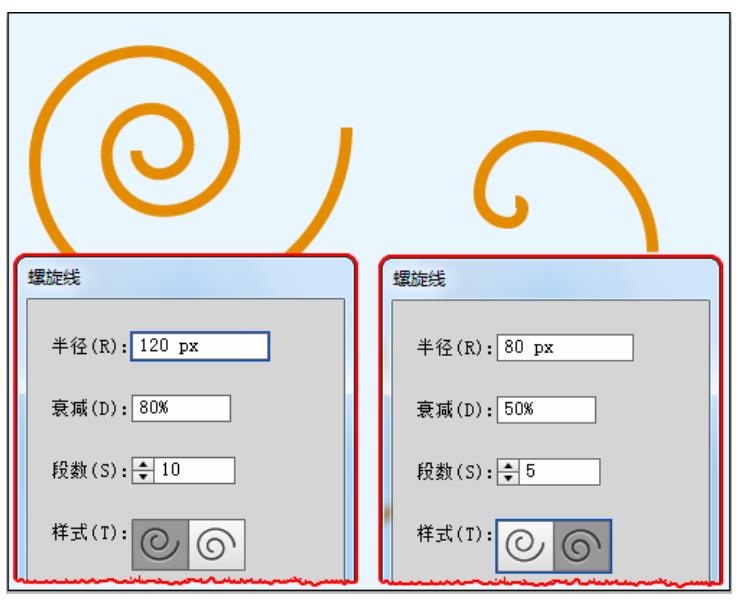

或者在画板中单击鼠标，弹出【螺旋线】对话框。通过设置螺旋线的主要参数，比如半径、衰减、段数、样式等，绘制不同效果的螺旋线，如图2-19所示。

对话框中各选项的含义如下所示。

半径 该参数栏用于指定从中心到螺旋线最外点的距离。

衰减 此参数栏用于指定螺旋线的每一螺旋相对于上一螺旋应减少的量。

线段 此参数栏用于指定螺旋线具有的线段数。螺旋线的每一完整螺旋由四条线段组成。

样式 这两个单选按钮可以指定螺旋线的方向。

2．网格图形

使用网格工具可快速绘制矩形网格和极坐标网格，网格工具组包括【矩形网格工具】 和【极坐标网格工具】 。

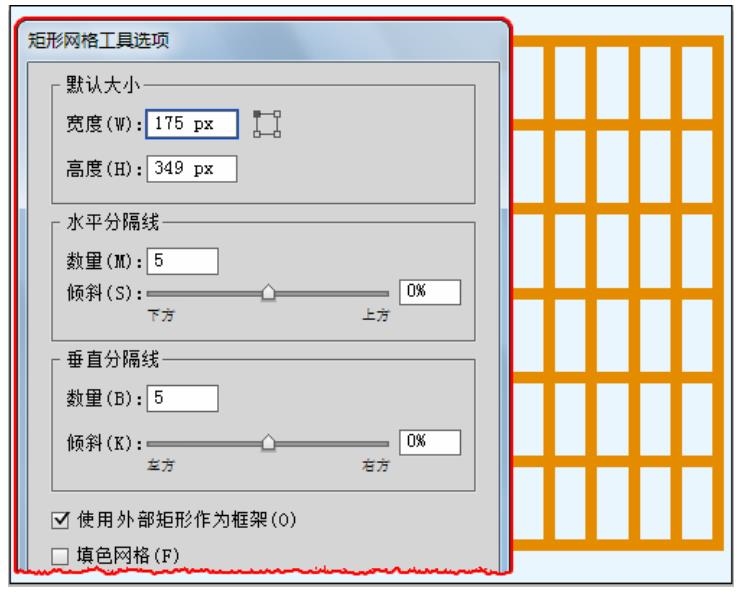

【矩形网格工具】 是使用指定数目的分隔线创建指定大小的矩形网格。要创建矩形网格，可通过两种方式来实现。即单击【矩形网格工具】 按钮，在画板中拖动鼠标即可创建矩形网格；而只在画板中单击鼠标，将会打开【矩形网格工具选项】对话框，从而绘制精确的矩形网格图形，如图2-20所示。其中，通过此对话框可以设置矩形网格的参数，得到不同效果的矩形网格图形。

对话框中各个选项的含义如下所示。

默认大小 这两个参数栏分别用于指定整个网格的宽度和高度。

水平分隔线 指定希望在网格顶部和底部之间出现的水平分隔线数量。【倾斜】决定水平分隔线从网格顶部或底部倾向于左侧或右侧的方式。

垂直分隔线 指定希望在网格左侧和右侧之间出现的垂直分隔线数量。【倾斜】决定垂直分隔线倾向于左侧或右侧的方式。

使用外部矩形作为框架 启用该复选框则以单独矩形对象替换顶部、底部、左侧和右侧线段。

填色网格 启用该复选框则以当前填充颜色填色网格（否则，填色设置为无）。

【极坐标网格工具】 能够创建具有指定大小和指定数目分隔线的同心圆，常用于绘制射击使用的镖靶或靶心。

创建极坐标网格与创建矩形网格的方式相似，也可以通过两种方式来实现。即选择【极坐标网格工具】 ，在画板中拖动鼠标即可创建极坐标网格，如图2-21所示。

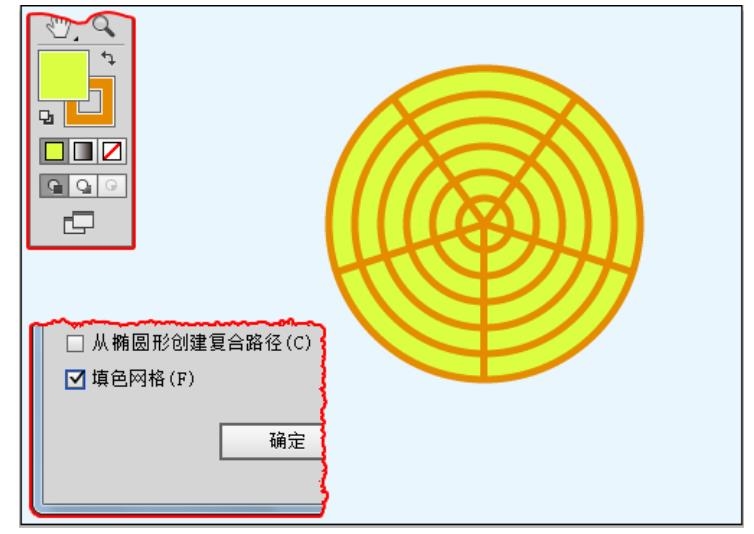

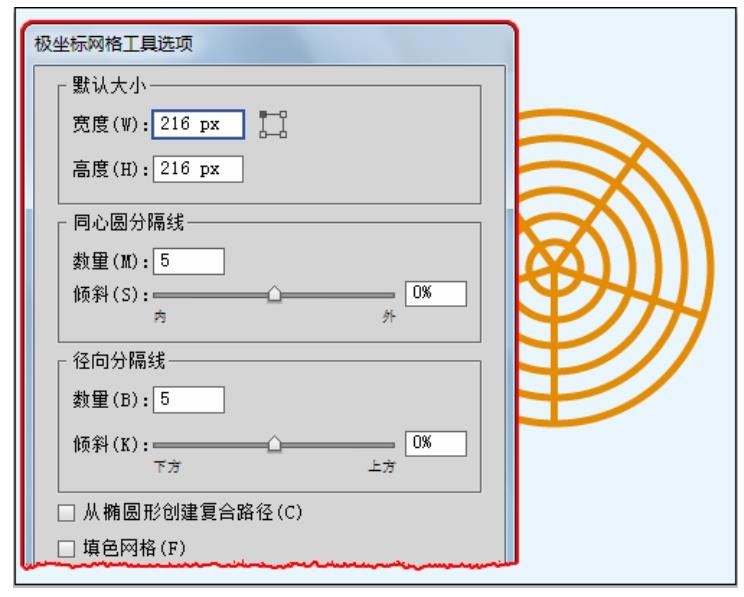

在画板中单击鼠标，在打开的【极坐标网格工具选项】对话框中可以设置其参数。其中，在启用【填色网格】选项之前，必须设置【填色】色块，如图2-22所示。

对话框中各个选项的含义如下所示。

默认大小 这两个参数栏分别用于指定整个网格的宽度和高度。

同心圆分隔线 指定希望出现在网格中的圆形同心圆分隔线数量。【倾斜】值决定同心圆分隔线倾向于网格内侧或外侧的方式。

径向分隔线 指定希望在网格中心和外围之间出现的径向分隔线数量。【倾斜】值决定径向分隔线倾向于网格逆时针或顺时针的方式。

从椭圆形创建复合路径 将同心圆转换为独立复合路径并每隔一个圆填色。

填色网格 以当前填充颜色填色网格（否则，填色设置为无）。

2.2.2 几何图形

各种几何图形，在Illustrator中可以轻松的绘制，那是因为该软件中包括了各种图形的绘制工具，比如矩形、椭圆、多边形等。而这些图形的绘制方法也基本相似，均是包括自由绘制与精确建立。

1．绘制矩形

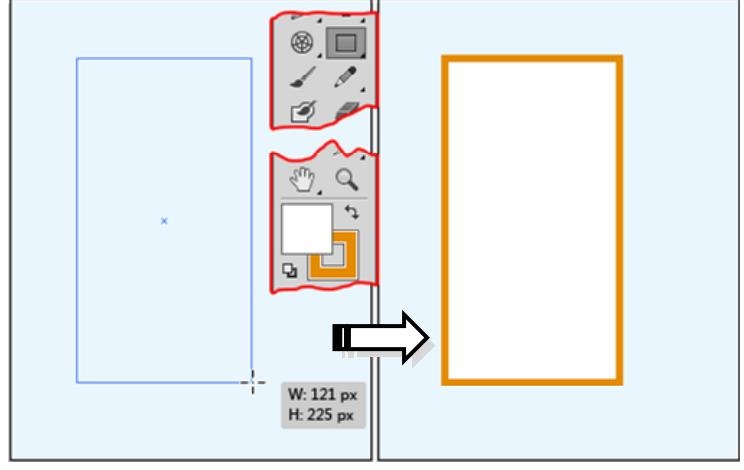

使用【矩形工具】 可以绘制各种各样的矩形，其绘制方法较为简单。一种是选择【矩形工具】 ，在画板中单击并拖动鼠标即可创建矩形，如图2-23所示。

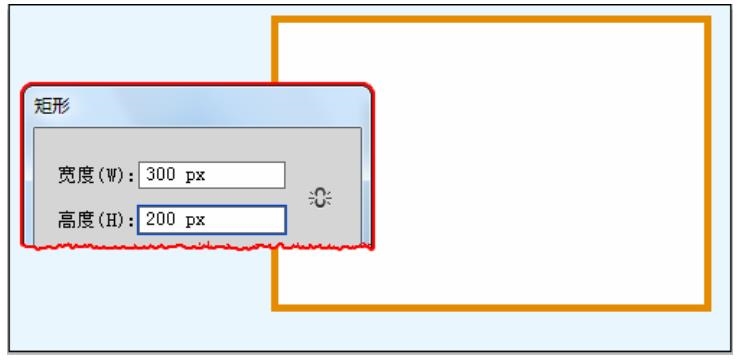

当选择【矩形工具】 后，在画板中单击，弹出【矩形】对话框。这时，可以设置矩形的宽度和高度，如图2-24所示。

技 巧

正方形的绘制方法，既可以通过【矩形】对话框设置，也可以在自由绘制的同时按住Shift键来完成。

2．绘制圆角矩形

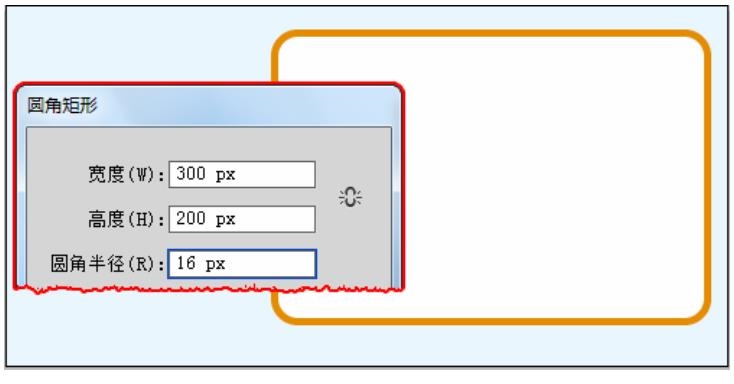

绘制圆角矩形的方法与绘制矩形相似，同样可以通过单击并拖动绘制矩形，也可以使用【圆角矩形工具】 在画板中单击，弹出【圆角矩形工具】对话框。通过对话框设置圆角矩形的宽度、高度和圆角半径，如图2-25所示。

技 巧

要在拖动时更改圆角半径，可以按上、下箭头键；要创建方形圆角，按向左箭头键；要创建最圆的圆角，按向右箭头键。

3．绘制椭圆图形

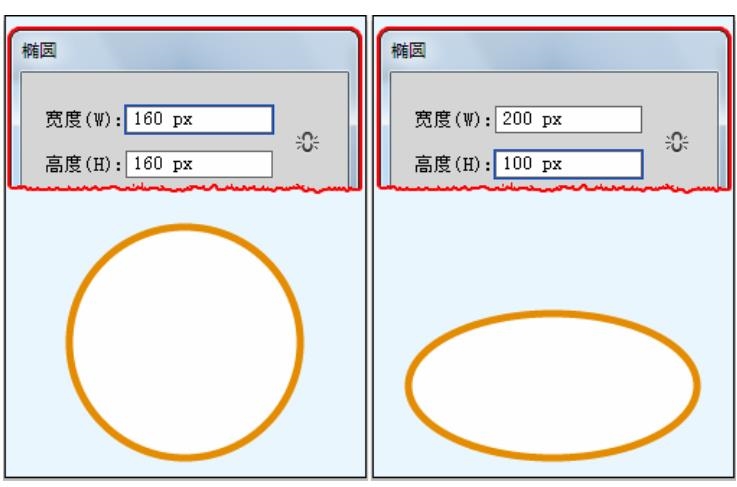

使用【椭圆工具】 可以创建椭圆形和圆形，其操作方法与矩形图形的操作方法相似。选择该工具后，在通过单击弹出的对话框中，可以设置椭圆的宽度和高度，如图2-26所示。

提 示

在拖动时按住Shift键可以创建正圆；也可以指定尺寸，输入宽度值后，在【高度】字样上单击，可以将该数值复制到【高度】框中。

4．绘制多边形

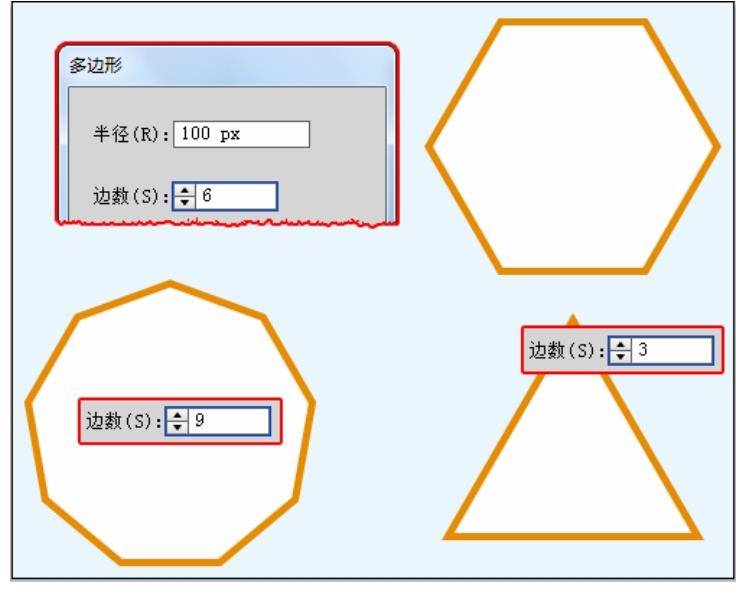

绘制多边形的操作方法与绘制矩形相似，通过单击并拖动可以绘制多边形，也可使用【多边形工具】 ，在画板中单击弹出【多边形】对话框。在打开的对话框中，设置多边形的半径和边数，如图2-27所示。

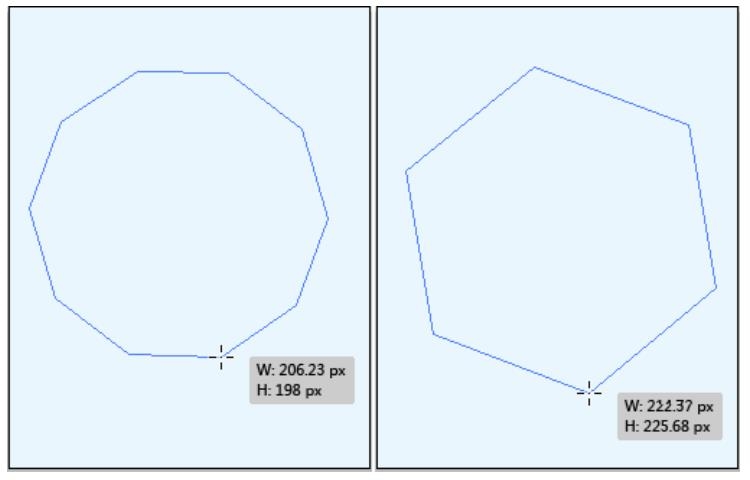

使用【多边形工具】 ，在画板中通过单击并拖动绘制多边形图形的过程中，按向上箭头键或向下箭头键可以向多边形中添加或从中删除边，如图2-28所示。

虽然星形图形也是多边形的一种，但是由于边角的方向不同，需要使用特有的【星形工具】 来绘制星形。星形的绘制方法与绘制多边形相似，在使用【星形工具】 单击并打开的对话框中，可以设置星形的【半径（1）】、【半径（2）】和【角点数】选项。

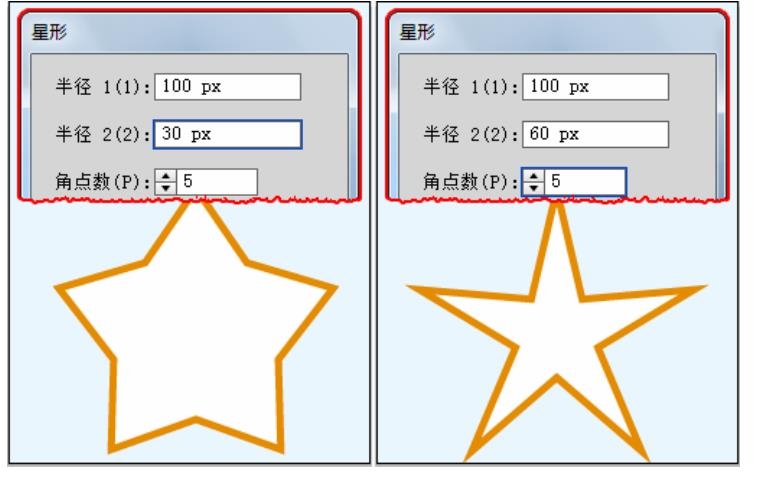

其中，对话框中的【半径1】参数栏可以指定从星形中心到星形最内点的距离；【半径2】参数栏可以指定从星形中心到星形最外点的距离；【角点数】参数栏可以指定需要星形具有的点数，如图2-29所示。

提 示

拖动【星形工具】 时，按向上或向下箭头键可以向星形添加或从中删除点。按下空格键可移动星形。释放空格键时，该工具的功能和以前一样。

2.2.3 光晕图形

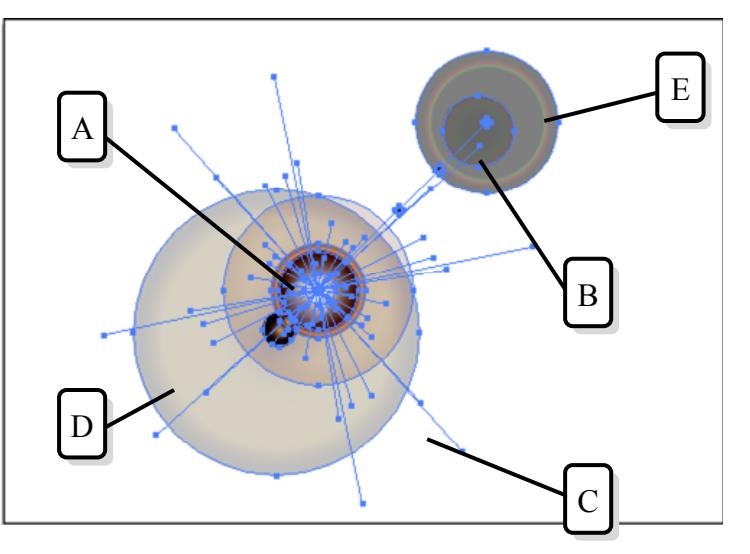

使用【光晕工具】 ，可以创建具有明亮的中心、光晕、射线及光环的光晕对象。光晕由中央手柄、末端手柄、射线、光晕、光环五个组成部分，光晕各部分的名称，如图2-30所示。

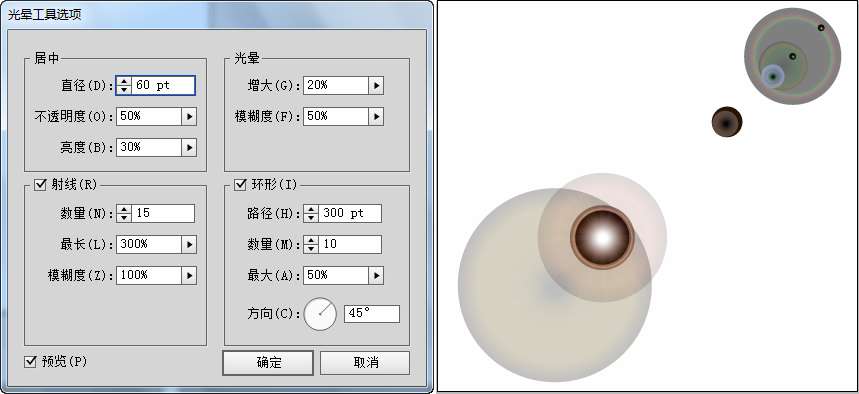

光晕的创建方式有两种，即单击【光晕工具】 ，在画板中单击并拖动即可创建光晕；而在画板中单击可以打开【光晕工具选项】对话框，通过设置对话框中的参数，即可创建自定义光晕的效果，如图2-31所示。对话框中各个选项的含义如下所示。

居中 设置直径、不透明度和光晕中心的亮度。

光晕 设置光晕向外淡化和模糊度的百分比。低的模糊度可得到干净明快的光晕。

射线 设置射线的数量、最长的射线长度和射线的模糊度。如果不想要射线，为【数量】输入“0”。

环形 设置光晕的中心和最远环的中心之间的路径距离；环的数量、最大环的大小和环的方向。

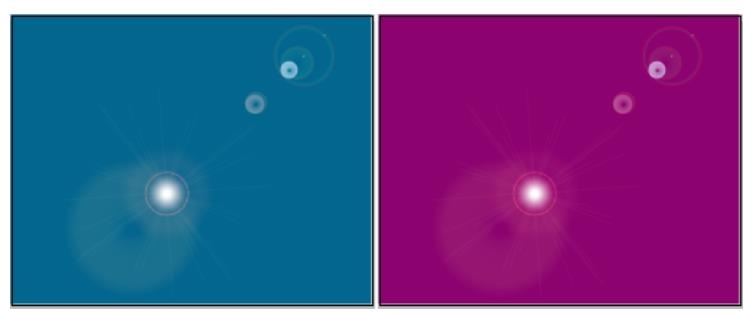

当光晕图形学下方显示任何单色的图形后，光晕颜色会根据下方图形的填充色有所变化，如图2-32所示。即使其下方为白色的图形，也会与下方无图形对象的显示有所不同。
