1.5　图形实用工具

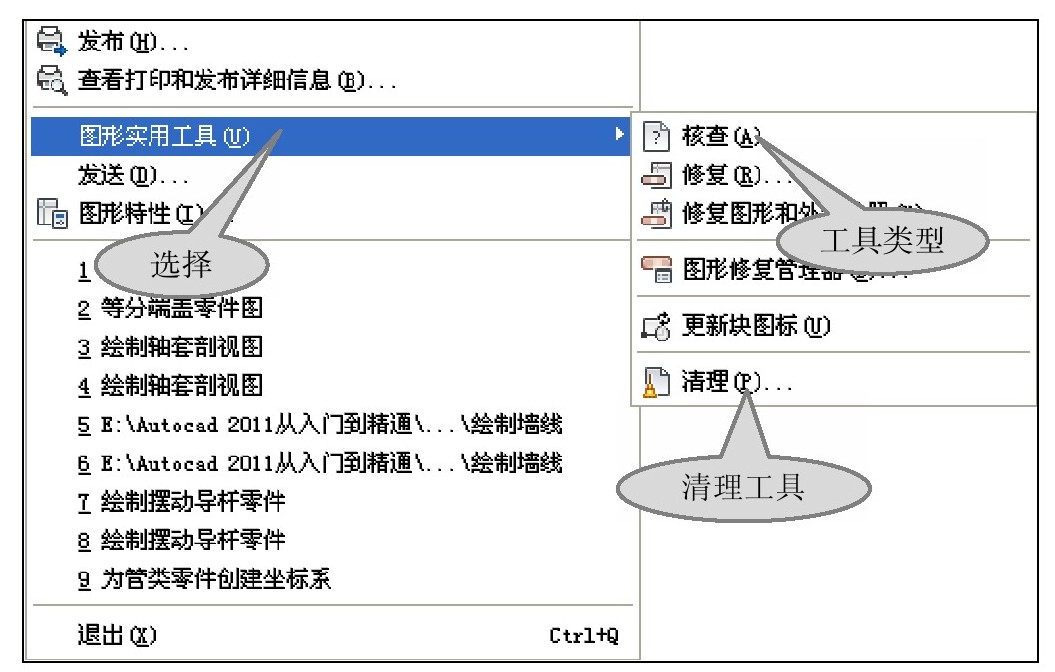

图形实用工具可以帮助用户修复意外关机造成的文件损坏，并可以清理图形文件中多余的垃圾内容来减小文件所占的空间，如图1-51所示。

1.5.1　核查与修复

AutoCAD 2011的核查功能可以检查图形文件中的错误以及修复的信息。而修复功能则可以修复损坏的文件。

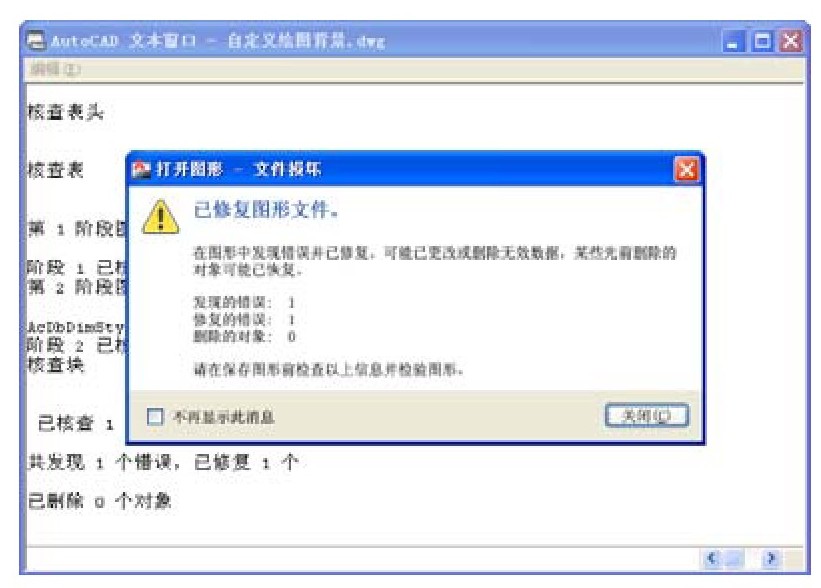

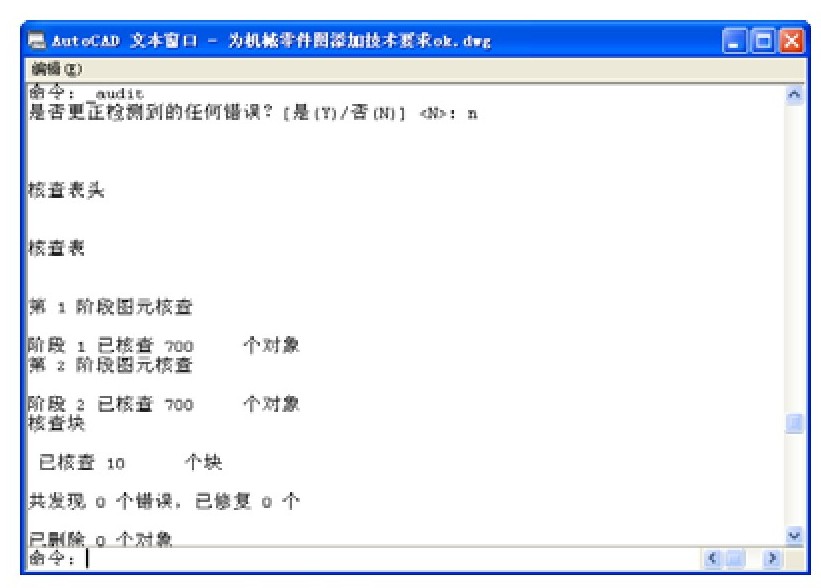

在菜单栏中执行“文件＞图形实用工具＞核查”菜单命令，程序将显示核查结果，如图1-52所示。在菜单栏中执行“文件＞图形实用工具＞修复”菜单命令，程序将弹出“选择文件”对话框，指定要修复的文件后单击“打开”按钮即可进行图形文件的修复，如图1-53所示。

1.5.2　图形修复管理器

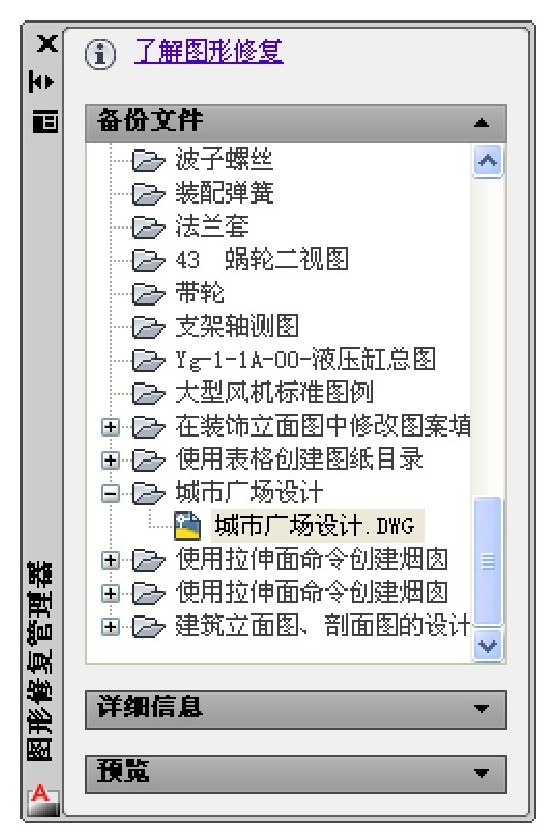

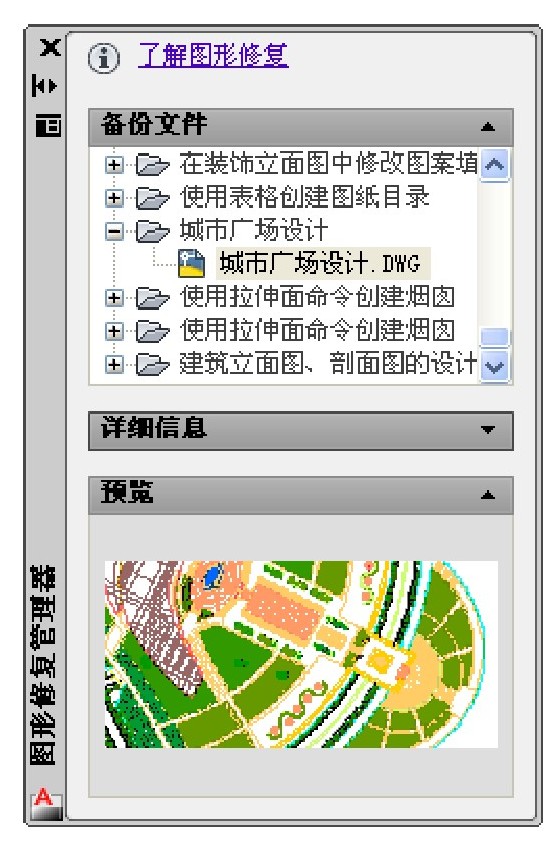

图形修复管理器可以修复意外关机造成的图形损坏，可以修复部分或全部数据。在菜单栏中执行“文件＞图形实用工具＞图形修复管理器”菜单命令，程序将弹出“图形修复管理器”对话框。在该对话框中列举出了所有因意外关机而进行备份的图形文件。展开图形文件，双击要恢复的图形文件即可对备份文件进行还原，如图1-54所示。此外用户还可以预览图形文件的内容，如图1-55所示。

1.5.3　清理图形

AutoCAD 2011的清理功能可以清理未使用的图层、标注样式、块对象，清理这些内容后可以大大减少文件所占用的空间。

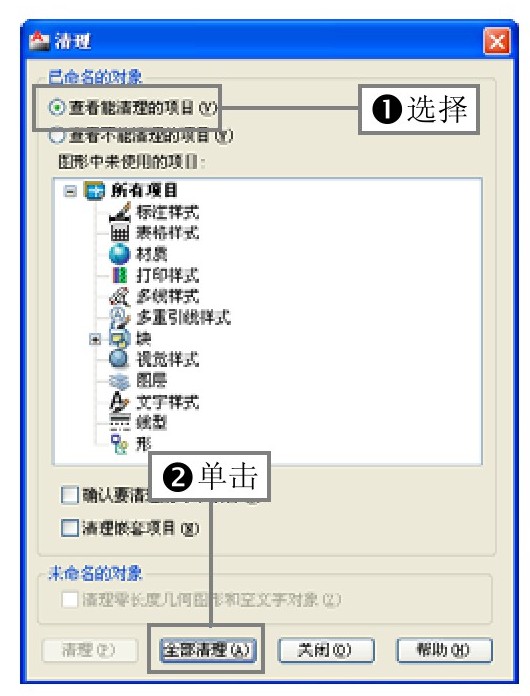

在菜单栏中执行“文件＞图形实用工具＞清理”菜单命令，程序将弹出“清理”对话框，①选择要清理的项目，②单击“全部清理”按钮开始清理，如图1-56所示。

知识补充

在“清理”对话框中勾选“确认要清理的每个项目”复选框，在进行清理时将会弹出提示对话框。程序将会清理没有使用的图层、文字标注等信息。也可以指定一种类型来进行清理。对象清理后将不会具有原来的特性，所以在进行清理前需要考虑清楚。

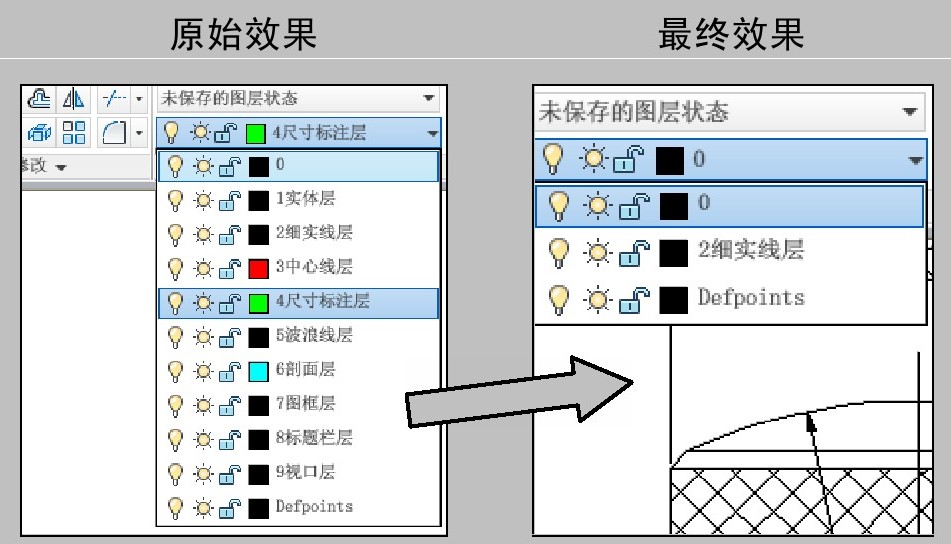

实例精炼——清理多余的图层

为了节省文件所占用的空间，可以对没有使用的图块对象进行清理，本例就来介绍对象清理的操作方法。

操作难度：*

综合应用：*

发散性思维：**

原始文件：dwg\原始文件\Ch1\清理多余的图层.dwg

最终文件：dwg\最终文件\Ch1\清理多余的图层.dwg

STEP 01　更改图层

打开“dwg\原始文件\Ch1\清理多余的图块.dwg”。

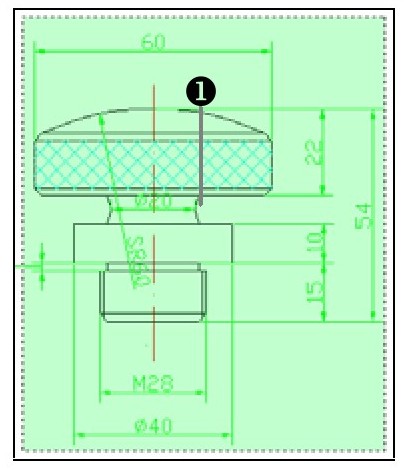

①选择所有的图形。

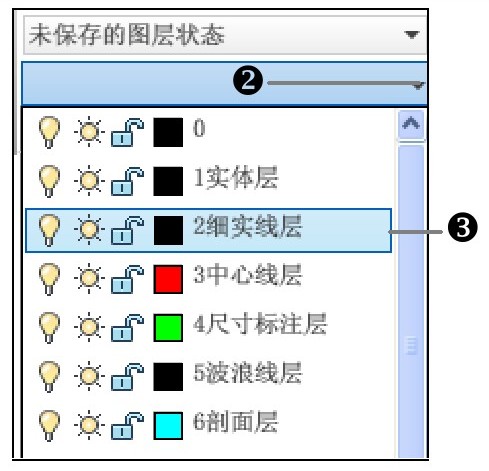

②单击“图层”下三角按钮。

③指定当前图层为“2细实线层”。

STEP 02　清理图层

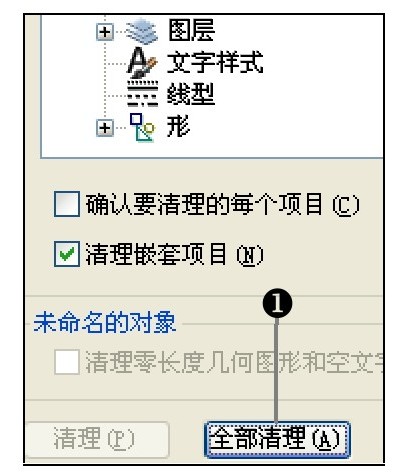

①在菜单栏中执行“文件＞图形实用工具＞清理”菜单命令。在“清理”对话框中单击“全部清理”按钮。

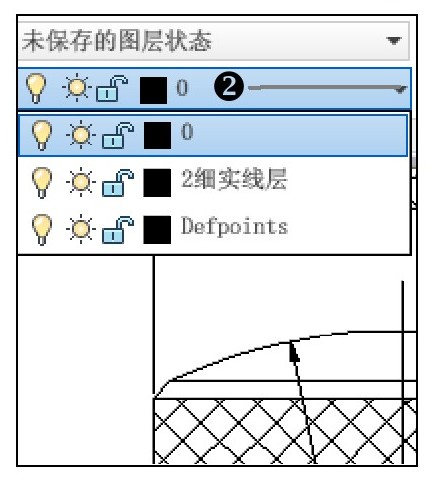

②单击“图层”下三角按钮。在图层中没有使用的图层已经被清理。 fJtoZu49I+eeTrR5loTMelAJqcztcJy0aGaqt3RCQ4ZFNPU53ERJK5lA/bTYz8EB
