1.4　图形文件的操作

用户可以对图形文件进行管理，包括新建图形文件、打开图形文件、在图形文件之间进行切换、保存图形文件、转换图形文件的格式等操作。

1.4.1　新建图形文件

在启动AutoCAD 2011软件之后，程序将自动加载样板文件acadiso.dwt作为新文件，用户也可以新建图形文件，新建图形文件有两种方式。

1.通过图形样板新建图形文件

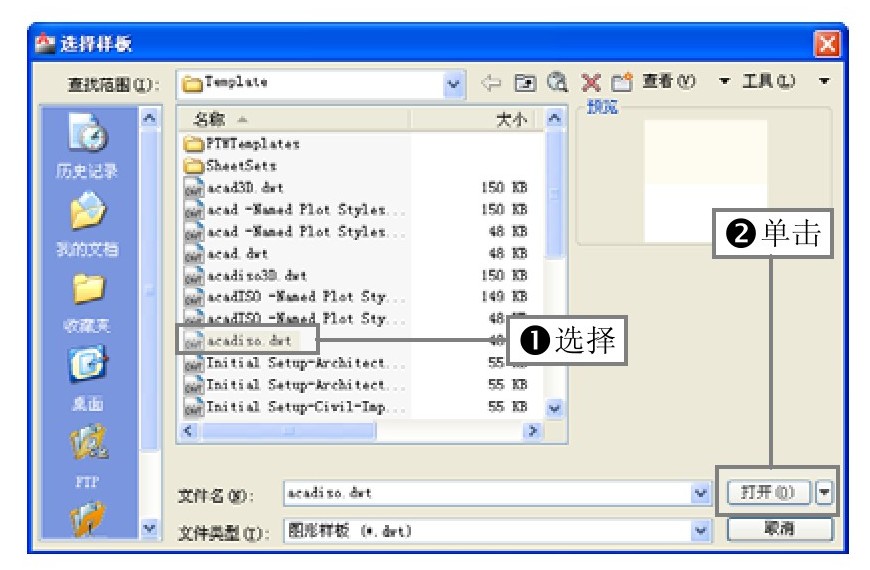

这种新建图形文件的方法是系统默认的方式。在菜单栏中执行“文件＞新建”菜单命令，或是在快速访问工具栏中单击“新建”按钮，①在弹出来的“选择样板”对话框中选择一个样板，②单击“打开”按钮即可新建图形文件，如图1-38所示。

知识补充

在“选择样板”对话框中单击“打开”按钮旁的下三角按钮，可以选择使用无样板的方式来新建图形文件。单击“文件类型”下三角按钮可以选择文件类型。用户可以在图形文件中设置文字样式、标注样式、图层，然后将设置好的图形文件保存为样板文件，这样下次使用时直接调用样板即可。

2.通过向导新建图形文件

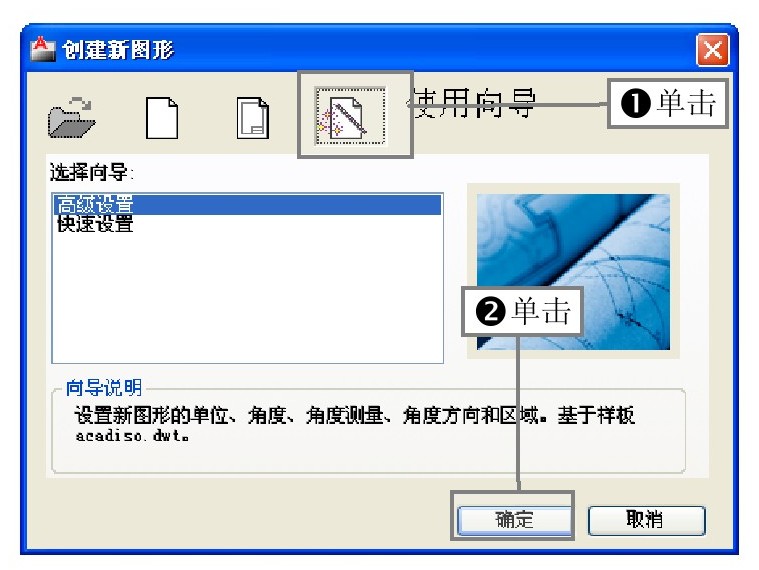

设置系统变量STARTUP值为1，然后在快速访问工具条中单击“新建”按钮，程序将弹出“创建新图形”对话框，①单击“使用向导”按钮，②单击“确定”按钮，如图1-39所示。

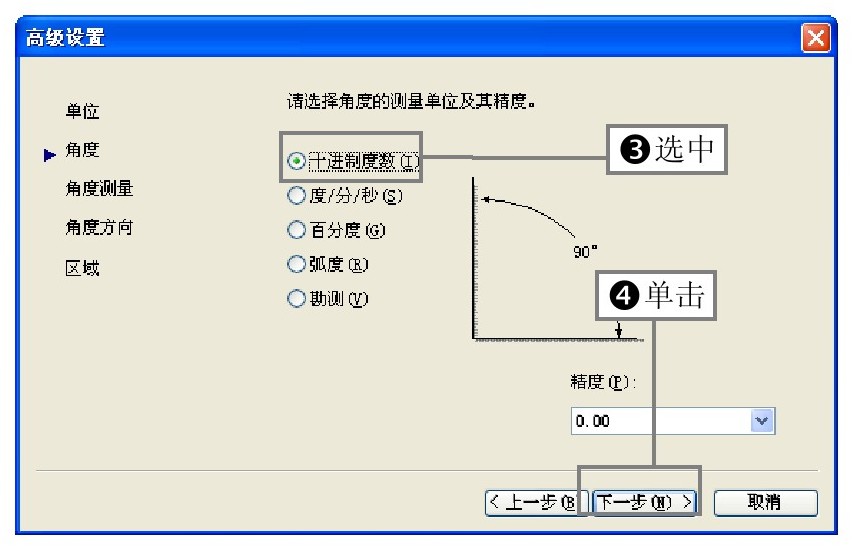

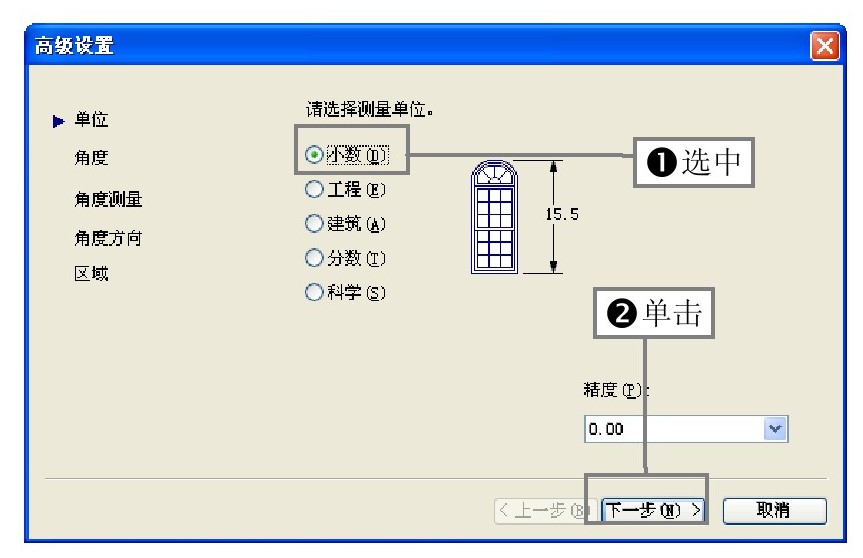

①在“高级设置”对话框中设置测量单位和精度，②单击“下一步”按钮，如图1-40所示。③设置角度的测量单位和精度，④单击“下一步”按钮，如图1-41所示。

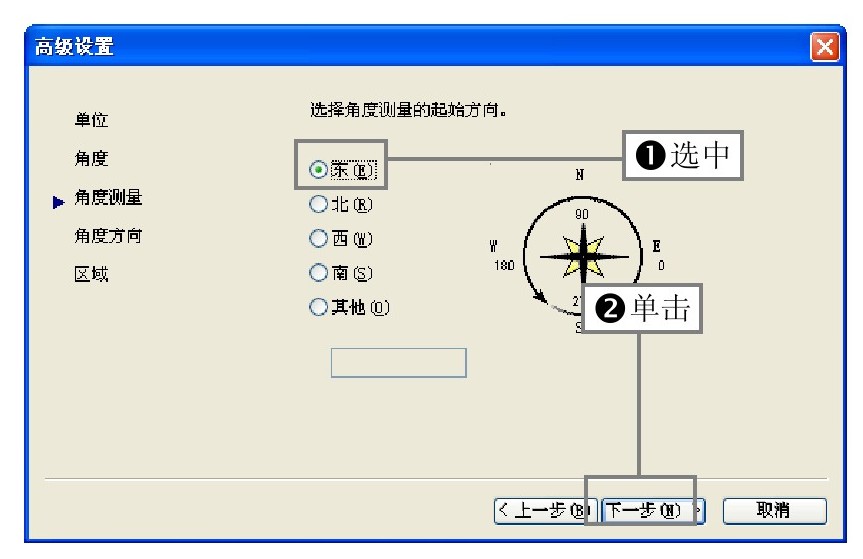

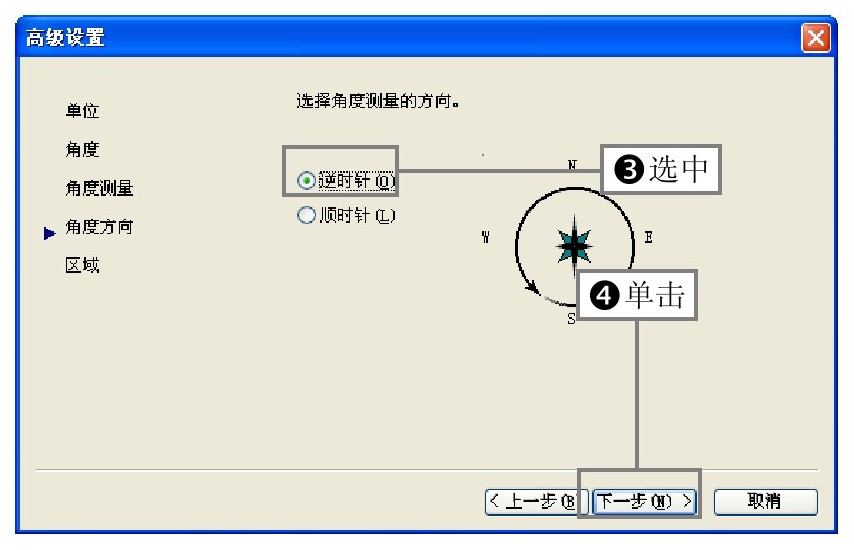

①设置角度测量的起始方向，②单击“下一步”按钮，如图1-42所示。③在弹出的对话框中设置角度测量的方向，④单击“下一步”按钮，如图1-43所示。

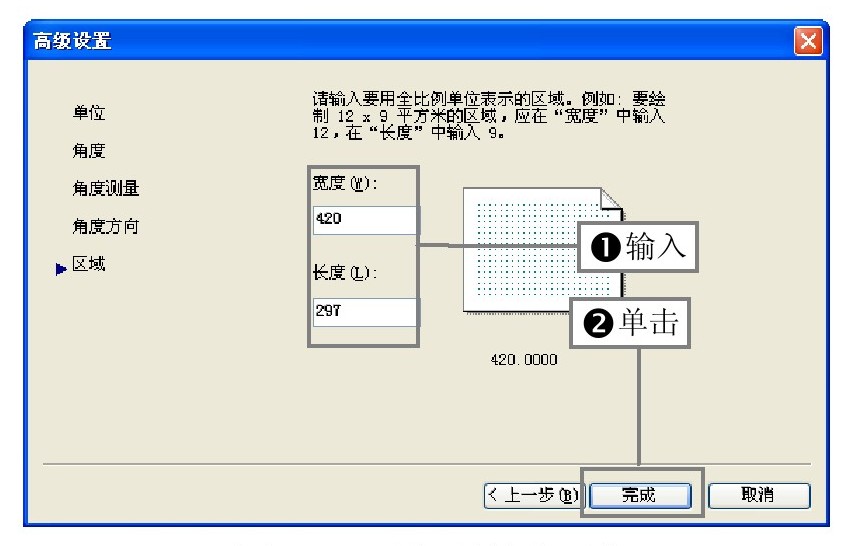

接下来设置绘图区域，①输入长度和宽度，②单击“完成”按钮，如图1-44所示。

技巧点拨

除此之外用户还可以单击“应用程序菜单”按钮，在弹出来的下拉菜单中执行“新建＞图形”命令来新建图形文件。在键盘上按下【Ctrl+N】组合键也可以弹出“选择样板”对话框，选择一个样板文件后单击“打开”按钮即可新建图形文件。

1.4.2　打开图形文件

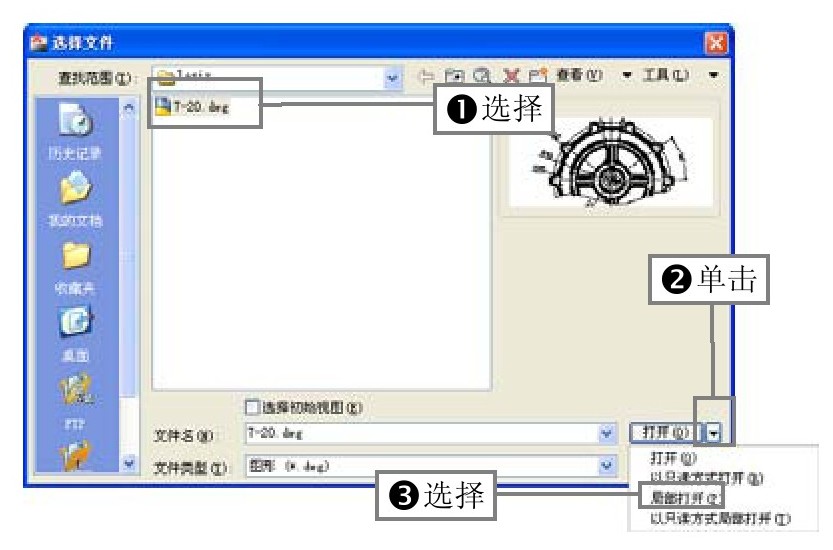

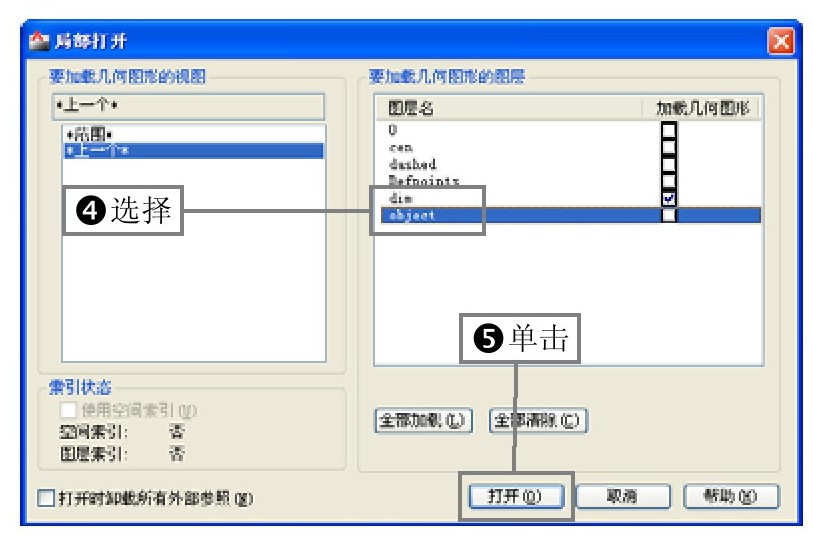

可以完全打开、局部打开或是以只读的方式来打开图形文件。在“快速访问工具栏”中单击“打开”按钮，程序将弹出“选择文件”对话框，①选择要打开的图形文件，②单击“打开”按钮旁的下三角按钮，③选择“局部打开”，如图1-45所示。④在弹出的“局部打开”对话框中选择图层，⑤单击“打开”按钮来打开局部的图形，如图1-46所示。

技巧点拨

在打开早期版本创建的图形文件时，经常会出现缺少字体库的情况，程序将会弹出“指定字体给样式”对话框，用户可以选择大字体"gbeitc.shx"来替换原来的字体。

1.4.3　保存图形文件

图形文件做了修改后需要进行保存，用户可以用修改后的图形文件覆盖以前的内容，也可以重新保存为一个备份文件。

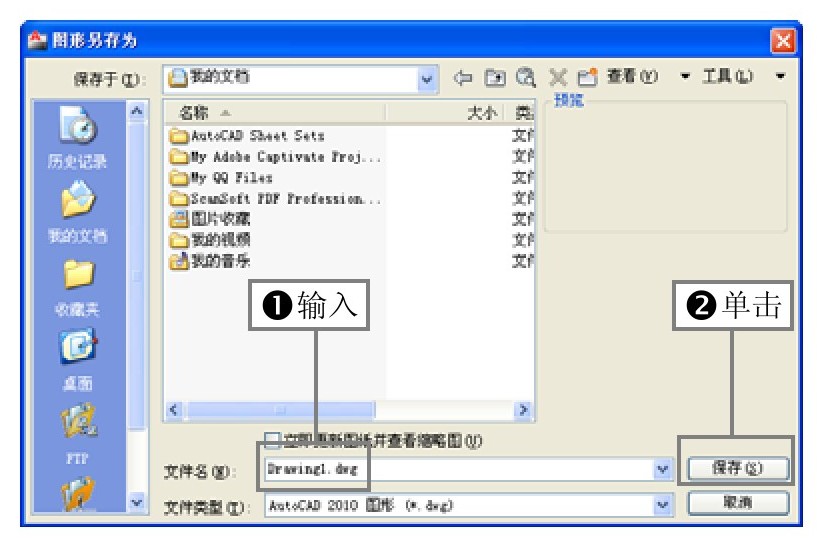

在菜单栏中执行“文件＞保存”菜单命令，或是在快速访问工具栏中单击“保存”按钮，程序将弹出“图形另存为”对话框，①在该对话框中输入文件的路径和名称，②单击“保存”按钮即可保存文件，如图1-47所示。

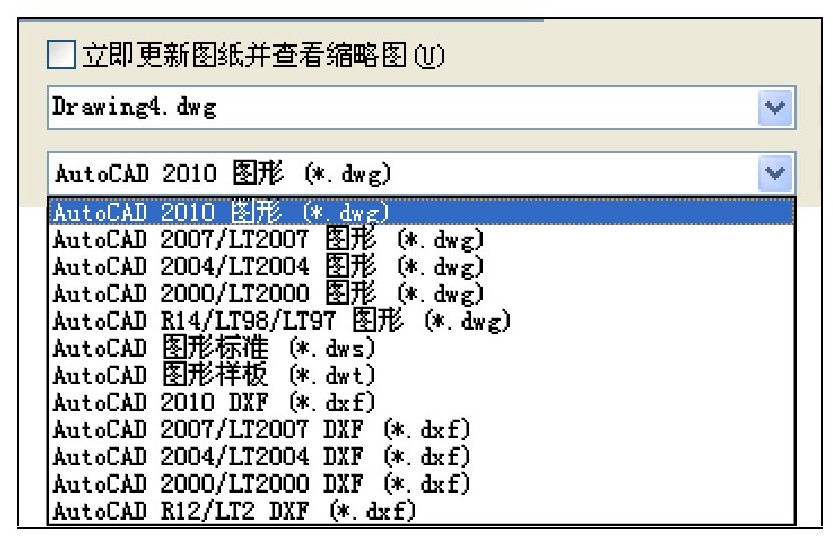

用户也可以将修改后的图形文件另存为一个副本文件，这样对源文件所有的修改将不会被保存。在菜单栏中执行“文件＞另存为”菜单命令，程序将弹出“文件另存为”对话框，单击“文件类型”下三角按钮，指定文件保存的类型，指定文件名称和路径后单击“保存”按钮保存副本文件，如图1-48所示。

技巧点拨

高版本软件可以打开低版本软件创建的图形文件，但是低版本软件不能打开高版本软件创建的图形文件，所以在保存图形文件时可以保存为早期版本的图形文件。

1.4.4　文件的切换与退出

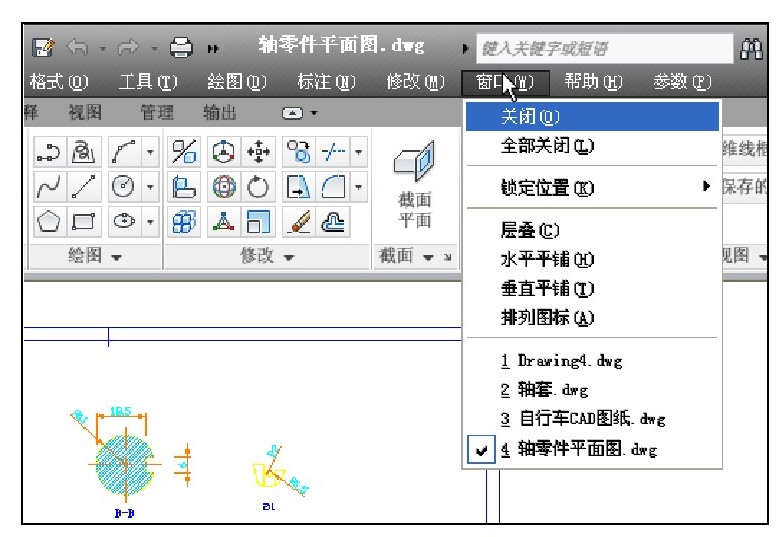

用户可以在多个图形文件之间进行切换。在“窗口”菜单栏中当前窗口的图形文件名称前面显示为勾选状态，用户可以选择其他图形文件来切换窗口，如图1-49所示。

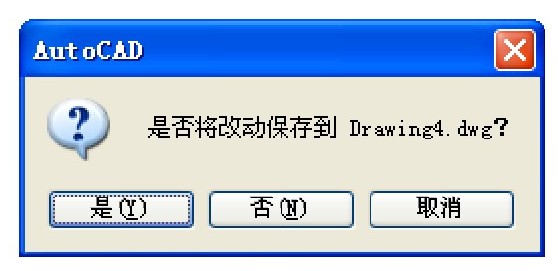

要退出文件，可以在窗口右上角单击“关闭”按钮来关闭当前窗口打开的图形文件。在菜单栏中执行“窗口＞全部关闭”菜单命令可以关闭所有打开的图形文件。如果图形文件更改后没有保存，在关闭图形文件时程序将提示用户是否要保存对图形文件所做的修改，如图1-50所示。

实例精炼——将机械零件图进行加密

在设计工作中对于重要的图形文件应该进行加密处理，尤其是对于特殊行业来说，文件的安全性十分重要。本例就来介绍文件加密的操作方法。

操作难度：*

综合应用：*

发散性思维：**

原始文件：dwg\原始文件\Ch1\将机械零件图进行加密.dwg

最终文件：dwg\最终文件\Ch1\将机械零件图进行加密.dwg

STEP 01　另存为副本文件

打开“dwg\原始文件\Ch1\将机械零件图进行加密.dwg”。

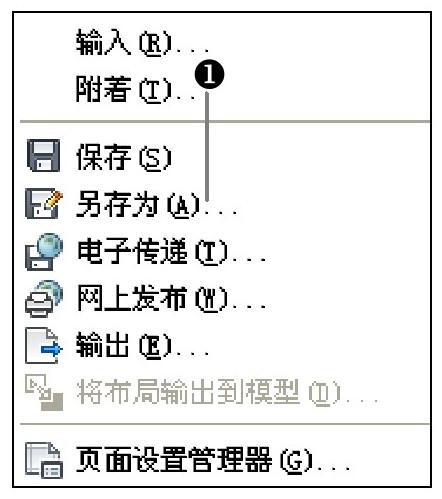

①在菜单栏中执行“文件＞另存为”菜单命令。

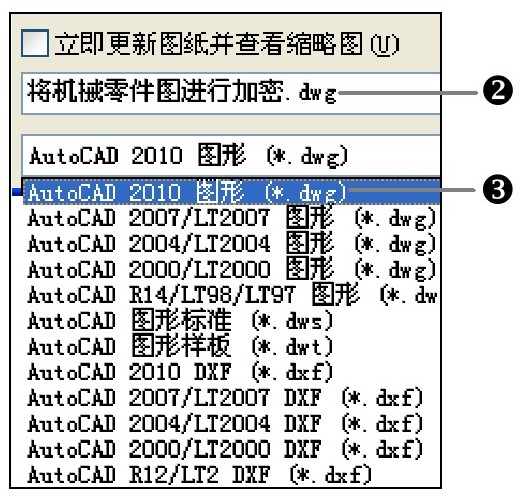

②在“图形另存为”对话框中输入文件名称。

③指定文件保存的类型。

STEP 02　设置密码

①在“图形另存为”对话框中右侧单击“工具”菜单旁的下三角按钮。

②在弹出来的下拉菜单中选择“安全选项”。

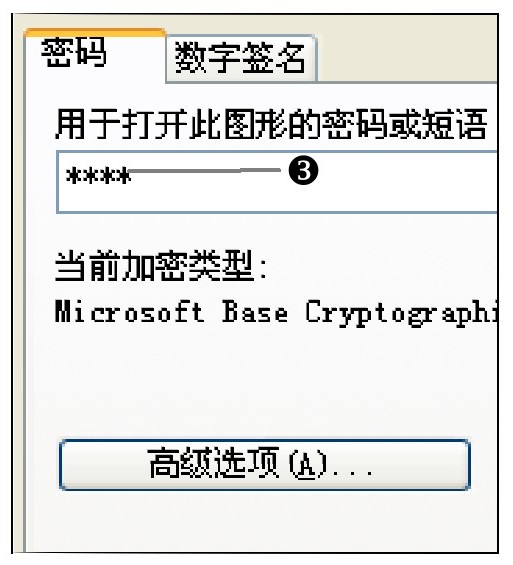

③在“安全选项”对话框中输入密码，然后单击“确定”按钮。

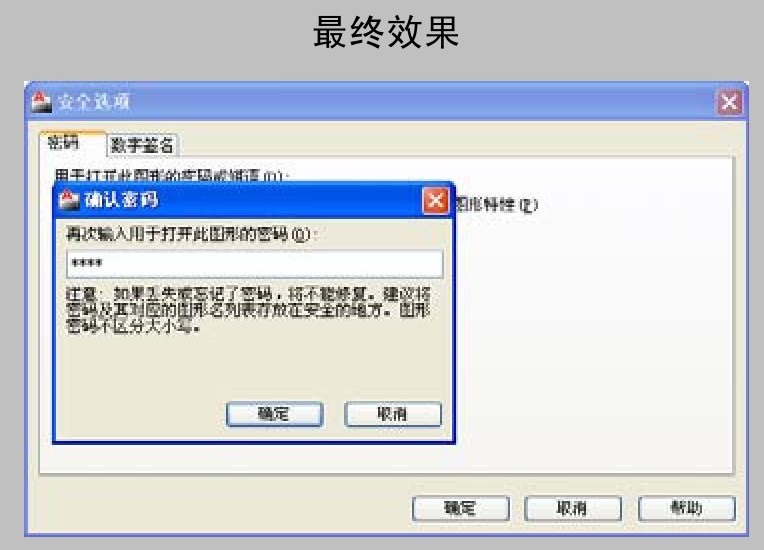

STEP 03　确认密码

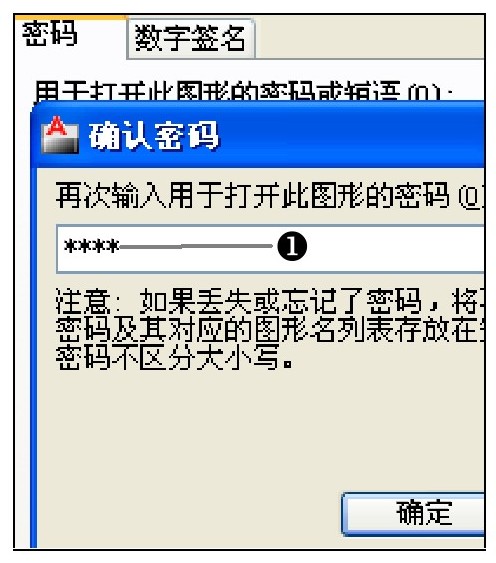

①在“确认密码”对话框中再次输入密码，然后单击“确定”按钮。

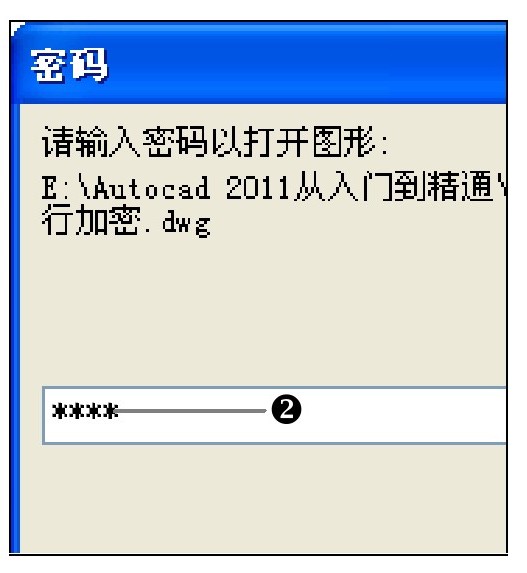

②关闭图形文件，然后再打开保存后的图形文件，程序提示输入密码，输入密码后单击“确定”按钮即可打开图形文件。 +B9wvszVFmMbVsVzLXmJzRYFl8WKOw4Dot3pH/bBlAodcPPoFwFvzyXEOtoKXAGx
