AutoCAD 2011 安装完成后，用户可以启动软件进行设计工作，用户也可以定制工作界面或是从早期版本软件中移植工作空间。

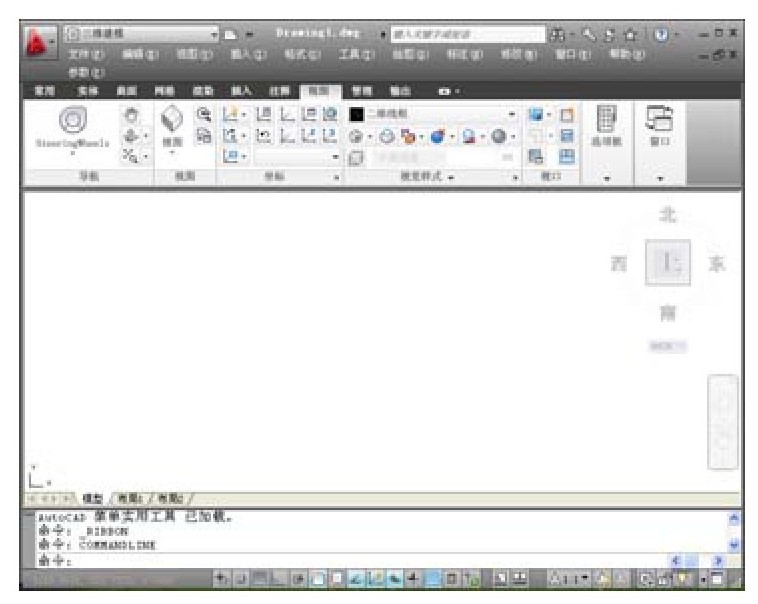

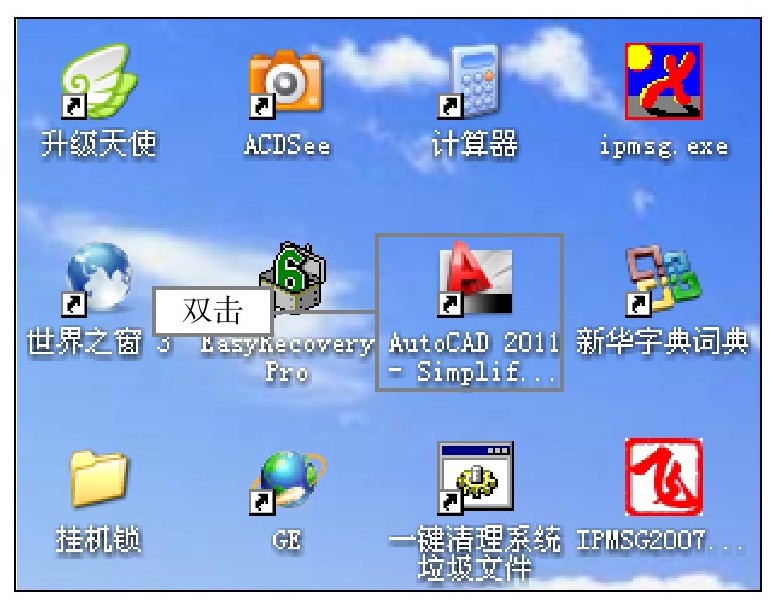

软件安装完成后有两种方式来启动 AutoCAD 2011 ：用户可以在桌面双击" AutoCAD 2011-Simplified Chinese "快捷图标来启动软件，如图 1-21 所示；也可以在开始菜单执行“程序 ＞AutoDesk＞AutoCAD 2011-Simplified Chinese＞AutoCAD 2011” 来启动软件。启动 AutoCAD 2011 后程序会自动加载 acadiso.dwt 样板文件，如图 1-22 所示。

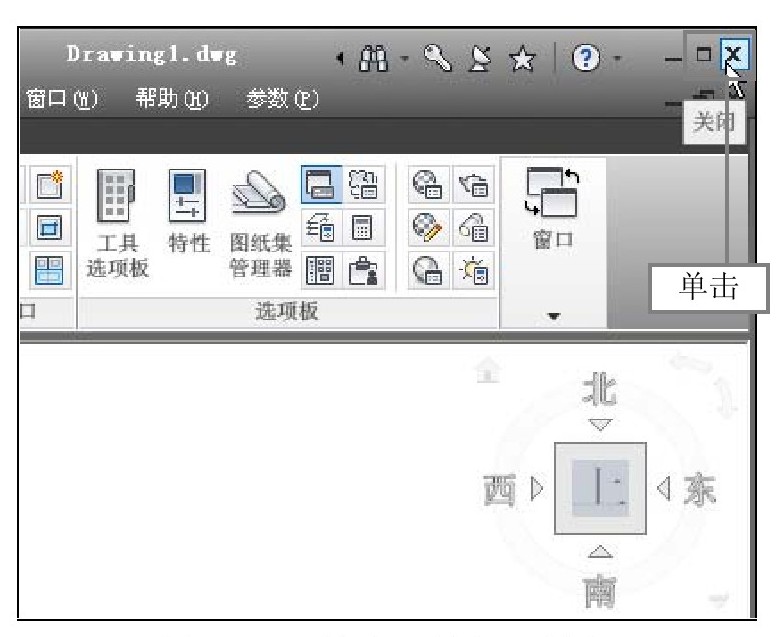

软件的退出也有多种方式：用户可以在窗口的右上角单击“关闭”按钮

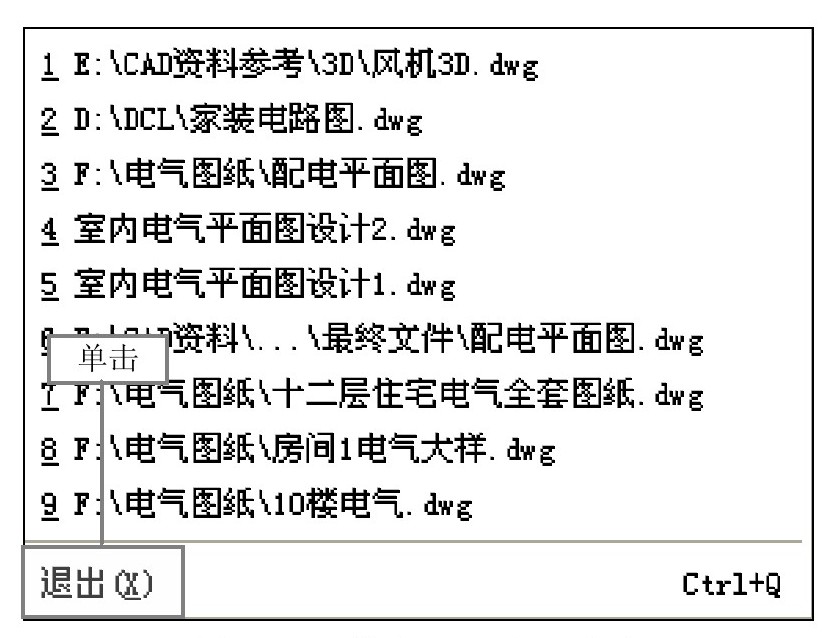

退出软件，如图1-23所示；也可以在菜单栏中执行“文件＞退出”菜单命令退出软件，如图1-24所示；还可以在键盘上按下【Ctrl+Q】组合键退出软件。
知识补充
在退出AutoCAD 2011程序时，打开的窗口中如果有未保存的图形文件，程序将弹出对话框询问用户是否保存文件。

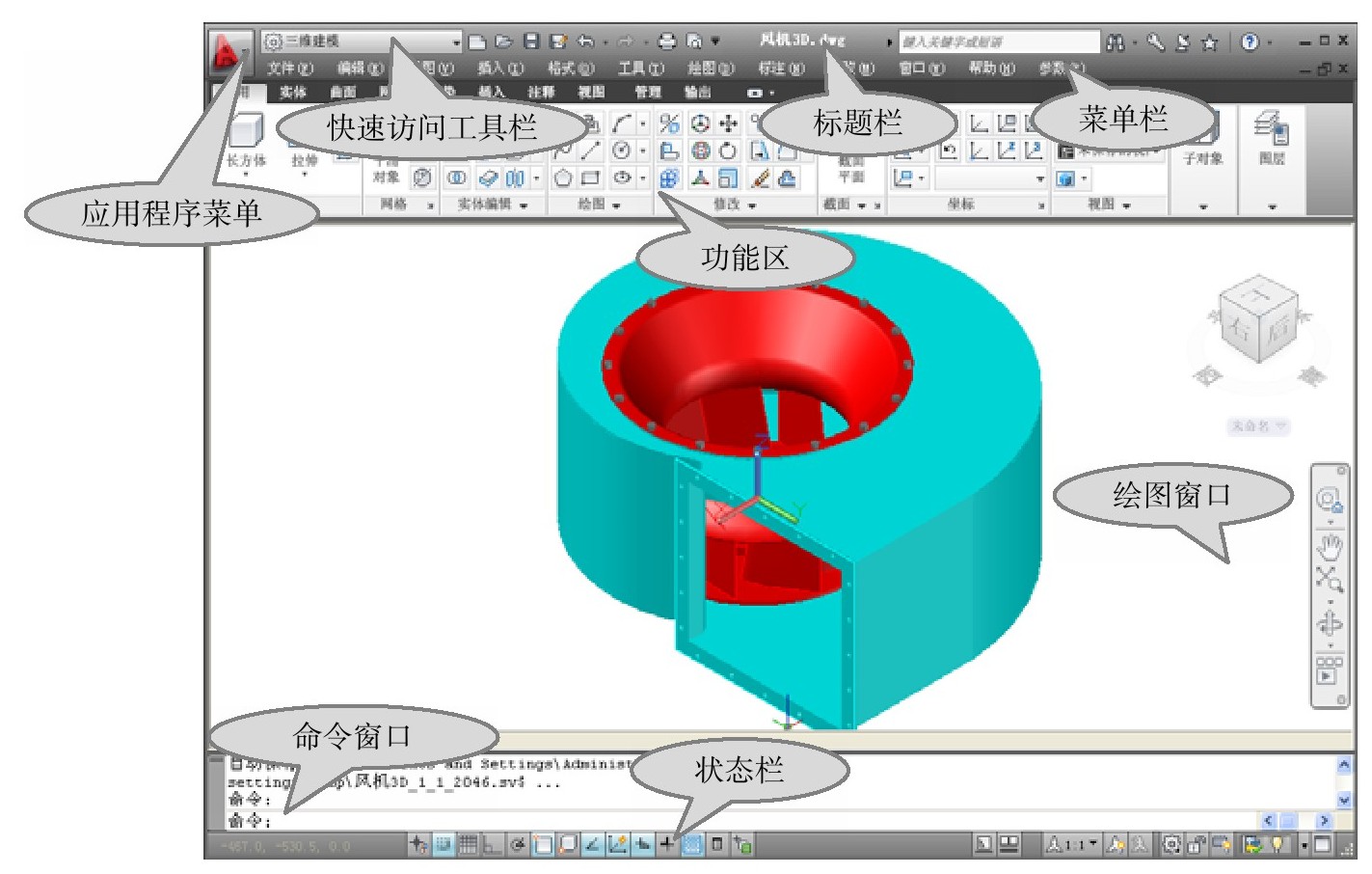

进入AutoCAD 2011软件后可以看到软件的工作界面由应用程序菜单、快速访问工具栏、标题栏、菜单栏、功能区、绘图窗口、命令窗口、状态栏等组成，如图1-25所示。

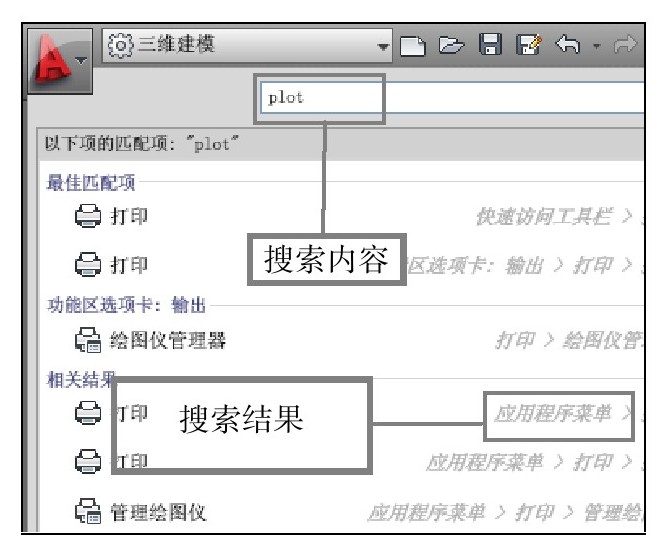

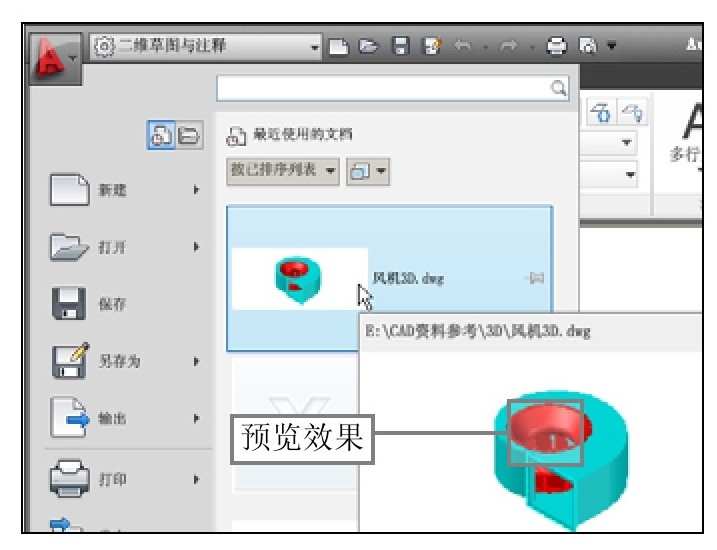

1.应用程序菜单：应用程序菜单主要用于搜索命令以及创建、打开和发布文件。搜索命令显示在应用程序菜单的顶部，用户可以输入菜单命令、基本工具提示、命令提示，以及文字、字符串等内容进行搜索，程序将自动筛选出符合条件的结果，如图1-26所示。应用程序菜单中列出了最近打开的图形文件列表、当前打开的图形文件，将鼠标放置到文件列表中会显示出文件的预览效果，如图1-27所示。

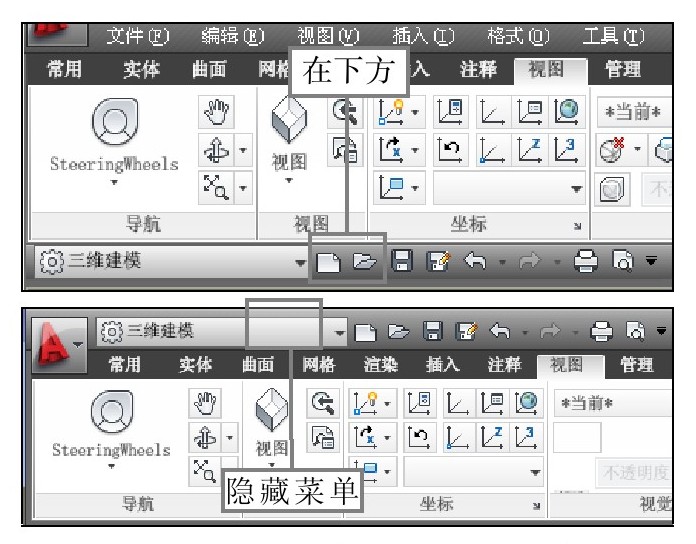

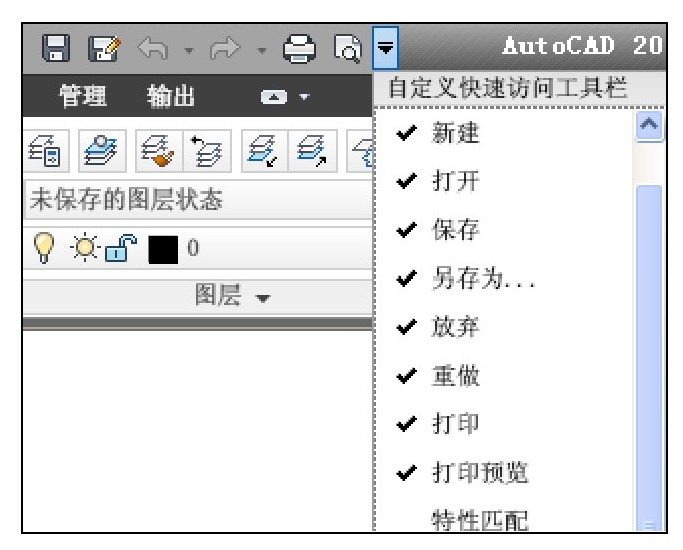

2.快速访问工具栏：快速访问工具栏提供了一系列快速操作的选项，单击“快速访问工具栏”右边的下三角按钮，在弹出来的下拉菜单中用户可以自定义快速访问工具栏，如图1-28所示。还可以更改快速访问工具栏的位置以及显示或隐藏菜单命令等，如图1-29所示。
3.标题栏：标题栏位于工作界面的最上方，显示当前图形文件的完整名称、版本号等。

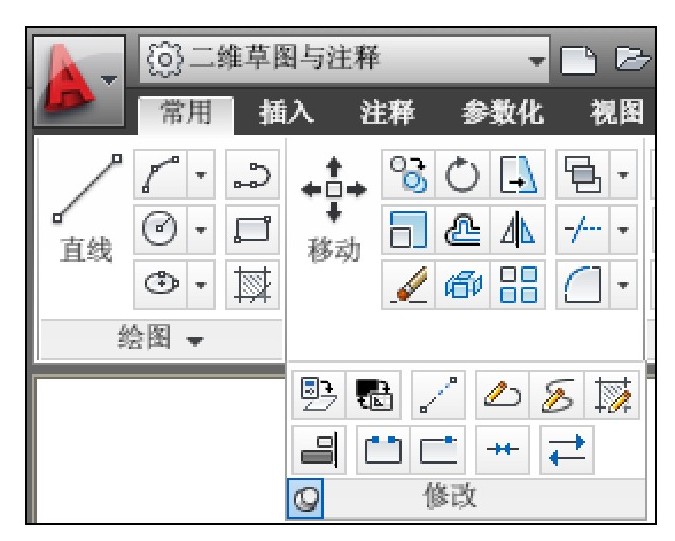

4.功能区：功能区由选项卡和面板组成。在功能区面板中将会显示与选项卡相关的面板，用户可以单击面板右下角的箭头图标

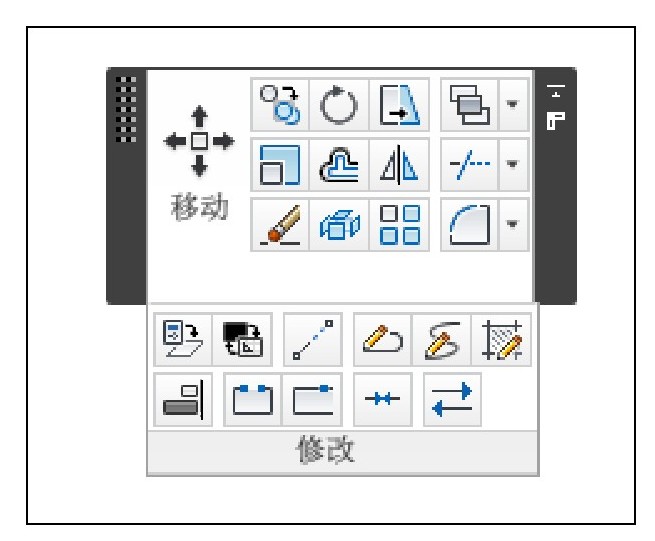

来展开完整的功能面板，如图1-30所示。按住面板还可以将其拖动到绘图窗口中，此时面板为浮动状态，如图1-31所示。

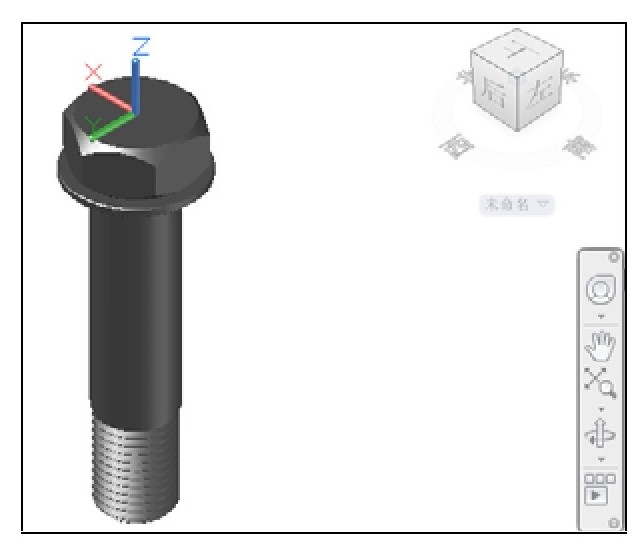

5.绘图窗口：绘图窗口是主要的绘图区域，所有图形的创建都是在该区域内完成的。绘图窗口中包括坐标系、导航栏、ViewCube工具。坐标系和ViewCube工具在不同的工作空间中显示的状态也不一样，如图1-32所示。

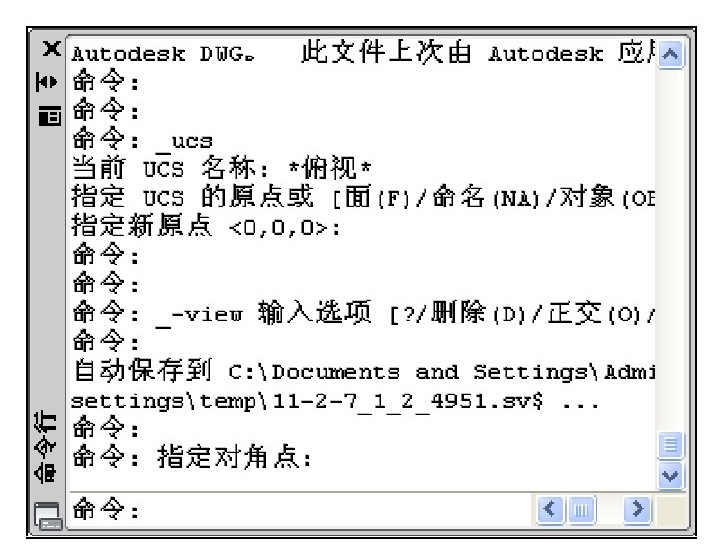

6.命令窗口：命令窗口位于绘图窗口的下方，主要用于显示系统变量、选项设置、提示信息以及输入命令等，如图1-33所示。
技巧点拨
在键盘上按下【F2】功能键，用户可以在命令窗口与对话框之间进行切换。拖动分隔符可以调节命令窗口的高度。
7.状态栏：状态栏位于工作窗口的最下方，在状态栏的左边显示的是当前光标位置的坐标值、推断约束、栅格显示、对象捕捉、极轴追踪、动态输入、显示/隐藏线宽、显示/隐藏透明度、快捷特性等。在状态栏的右方显示的是注释比例、空间切换、全屏显示等。
用户可以在不同的工作空间中进行切换，也可以进行定制个性的工作空间、保存工作空间等操作。
1.切换工作空间

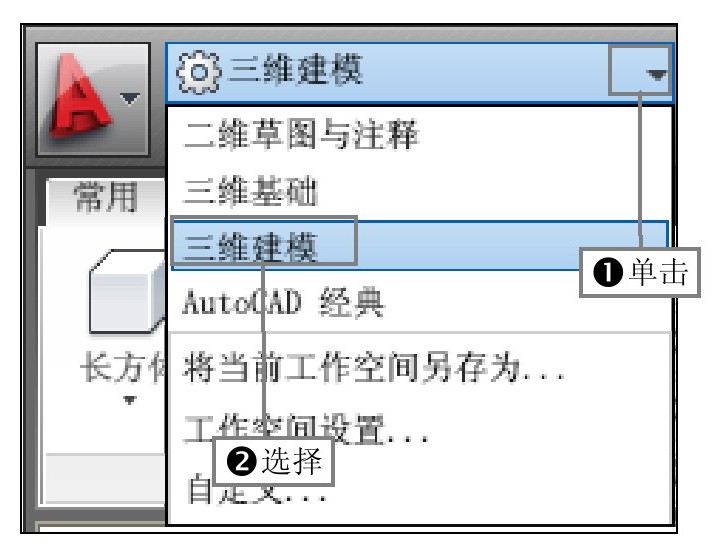

用户在设计的过程中可以根据需要来切换工作空间，①在工作界面的左上方单击“工作空间”下三角按钮，②在弹出来的下拉菜单中选择一个工作空间即可进行切换，如图1-34所示。也可以在工作界面的右下方单击“切换工作空间”按钮
来切换工作空间。
2.工作空间设置

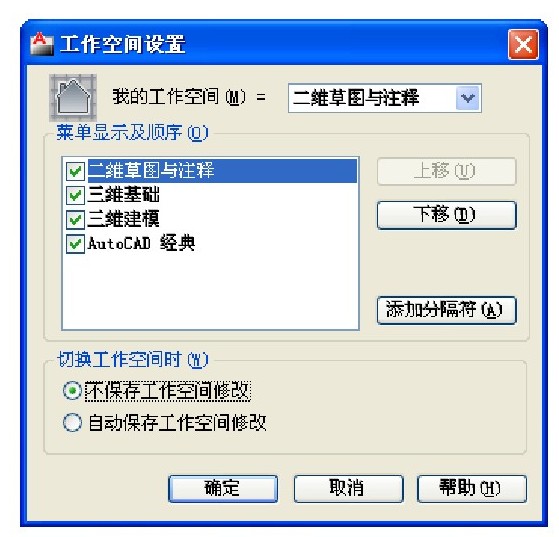

在工作空间下拉菜单中选择“工作空间设置”，程序将弹出“工作空间设置”对话框。在“菜单显示及顺序”列表中勾选复选框可以显示工作空间，取消勾选将不显示相应的工作空间。选中一个工作空间然后单击“上移”或“下移”按钮可以调整工作空间的顺序，如图1-35所示。
3.保存工作空间
在工作空间下拉菜单中选择“将当前工作空间另存为”选项，程序将弹出“保存工作空间”对话框，输入工作空间的名称后单击“保存”按钮即可保存工作空间。
4.管理工作空间

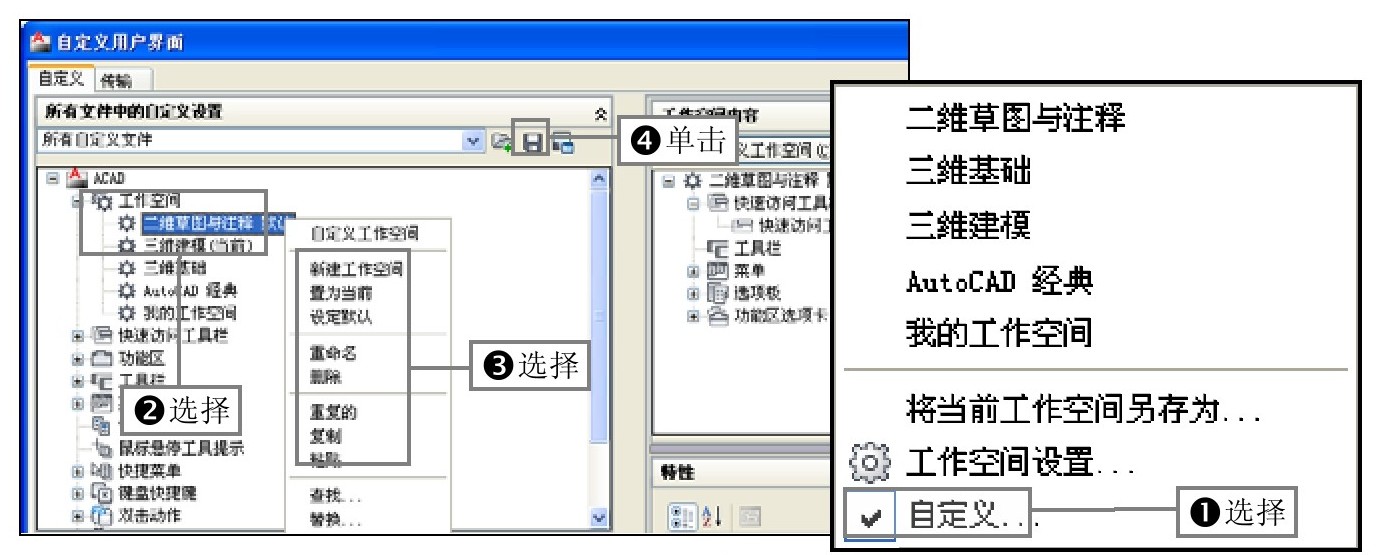

①在工作空间下拉菜单中选择“自定义”，②在弹出来的“自定义用户界面”对话框中选择工作空间，③右击鼠标可以执行删除、重命名等相关操作，④完成后单击“保存”按钮
保存对工作空间的修改，如图1-36所示。
5.移植工作空间

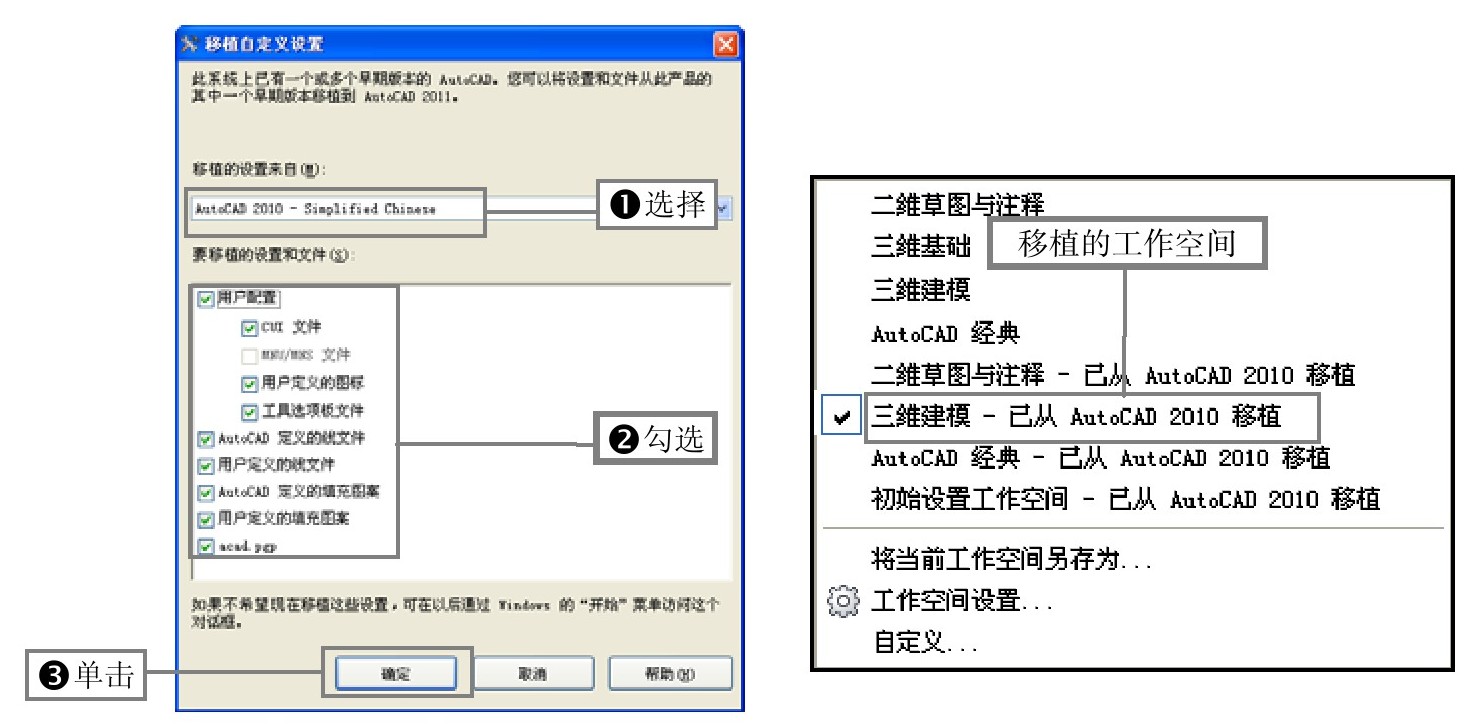

如果用户安装了多个版本的AutoCAD软件，可以将以前版本的工作空间移植到新版本中来使用。在开始菜单中执行“程序＞AutoDesk＞AutoCAD 2011-Simplified Chinese＞移植自定义设置＞从早期版本进行移植”，程序将弹出“移植自定义设置”对话框，在该对话框中选择要移植的早期版本软件名称，勾选要移植的选项，单击“确定”按钮进行移植。移植完成后在工作空间中可以选择移植的工作空间，如图1-37所示。
知识补充
在进行移植工作空间时，必须退出AutoCAD程序才能进行。用户在执行第二次移植命令时程序将弹出警告对话框提示用户将覆盖先前已经移植的对象，单击“是”按钮然后退出移植可以删除移植的工作空间。

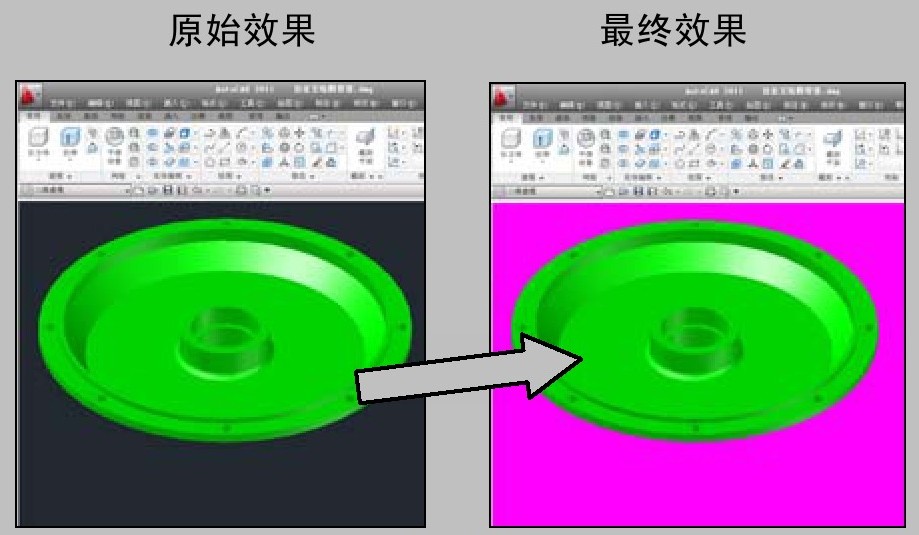

在AutoCAD 2011中系统默认的背景颜色为黑色，用户在设计的过程中可以设置绘图工作区的背景。下面介绍设置绘图背景的方法。
操作难度：*
综合应用：*
发散性思维：**
原始文件：dwg\原始文件\Ch1\自定义绘图背景.dwg
最终文件：dwg\最终文件\Ch1\自定义绘图背景.dwg
STEP 01 设置背景
打开“dwg\原始文件\Ch1\自定义绘图背景.dwg”文件。

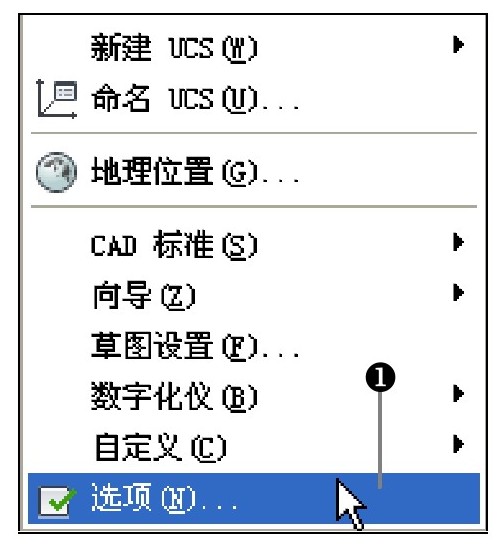

①在菜单栏中执行“工具＞选项”菜单命令。

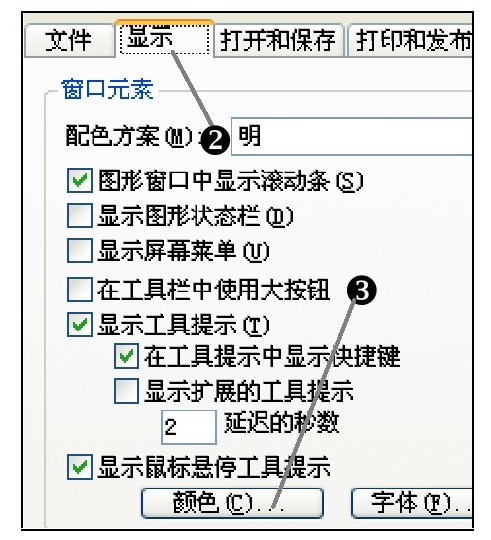

②在“选项”对话框中单击“显示”选项卡。
③单击“颜色”按钮。
STEP 02 选择背景

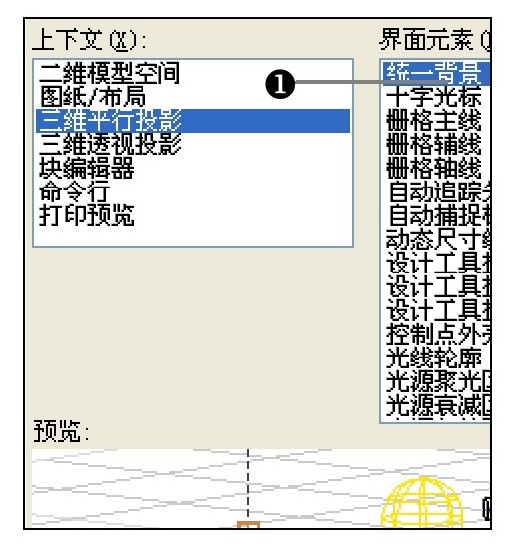

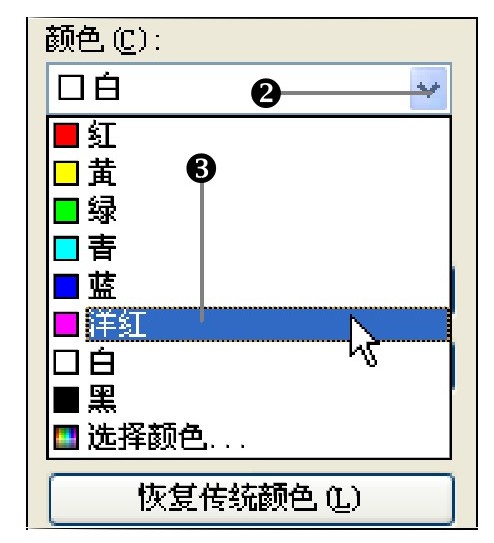

①在“图形窗口颜色”对话框中选择界面元素为“统一背景”。
②在“颜色”选项单击“颜色”下三角按钮。
③选择“洋红”，然后单击“应用并关闭”按钮。
STEP 03 保存背景

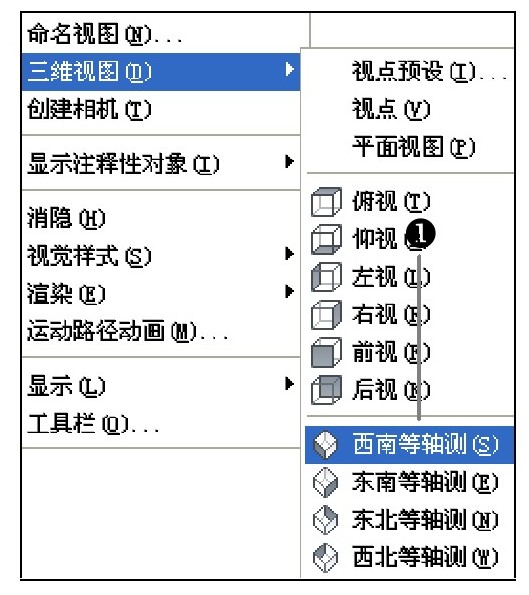

①保存设置后在菜单栏中执行“视图＞三维视图＞西南等轴测”菜单命令。

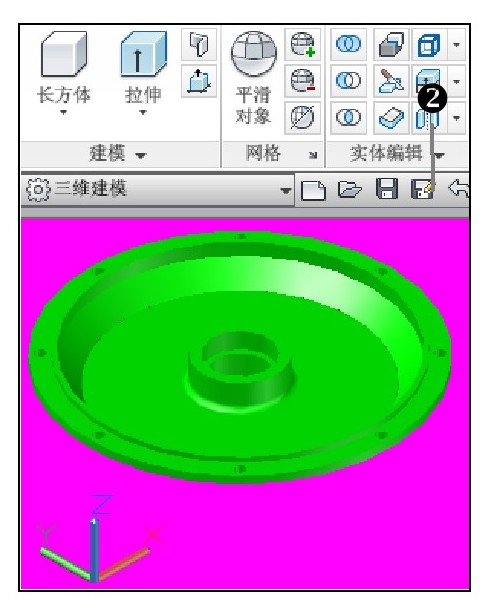

②在快速访问工具栏中单击“保存”按钮保存图形文件。
