3.4 弧线线段的绘制

弧线线段是具有圆滑过渡的线段,弧线线段的长度大于直线线段的长度。弧线包括圆弧、圆、椭圆、圆环、样条曲线和云线等。

3.4.1 绘制圆弧

圆弧是圆的一部分,绘制圆弧一般需要指定三个点。圆弧通过圆心、起点、端点、半径、角度组合可以有多种绘制的方法。

1.三点绘制圆弧

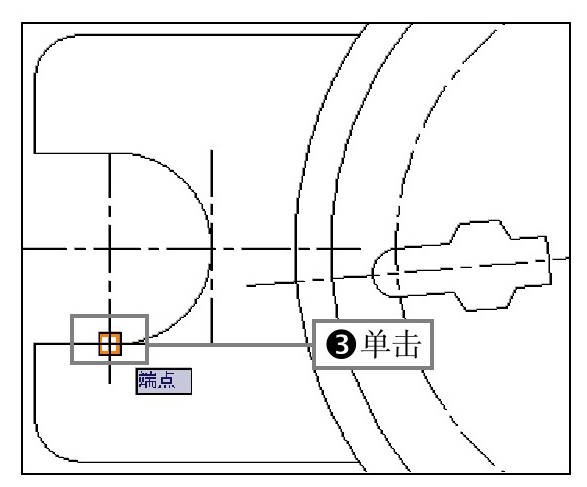

该种方式是指定三个点来创建一条圆弧曲线。在菜单栏中执行“绘图>圆弧>三点”菜单命令,①指定圆弧的起点,②指定圆弧上的点,如图3-45所示。③指定圆弧的端点,如图3-46所示。

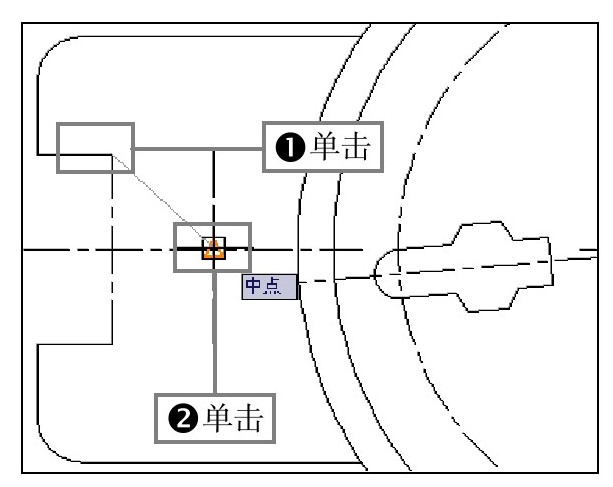

图 3-45 起点和圆弧上的点
图 3-46 圆弧的端点

2.起点和圆心创建圆弧

该种创建圆弧的方法是指定圆弧的起点和圆心,再指定端点、角度或长度中的任意一个条件来创建圆弧。

3.起点和端点创建圆弧

该种创建圆弧的方法是指定圆弧的起点和端点,再指定圆弧的半径、角度或方向中的任意一个条件来创建圆弧。

4.圆心和起点创建圆弧

该种创建圆弧的方法是指定圆弧的圆心和起点,再指定圆弧的端点、角度或长度中的任意一个条件来创建圆弧。

5.继续

使用该种方法创建的圆弧将与最后一个创建的圆弧对象相切。

3.4.2 绘制圆

圆是一条封闭的圆弧曲线,也是常用的绘图工具之一。在AutoCAD 2011中有6种绘制圆的方法,下面就分别进行讲解。

1.通过圆心和半径来绘制圆

该种创建圆的方法是系统默认的创建圆的方式,只需指定圆心,然后输入半径即可创建圆。在菜单栏中执行“绘图>圆>圆心、半径”菜单命令,①指定圆心,如图3-47所示。②输入圆的半径,然后在键盘上按下【Enter】键确定,如图3-48所示。

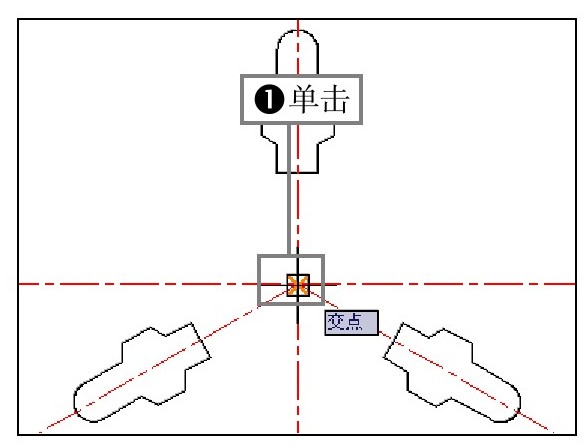

图 3-47 指定圆心

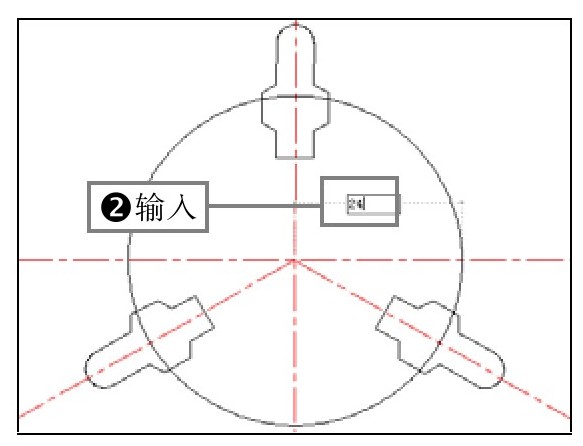

图 3-48 输入半径

2.通过圆心和直径来绘制圆

该种创建圆的方法与通过圆心和半径来绘制圆的方法是一样的,只是在这里指定的值为直径值。

3.通过指定两个点来绘制圆

在菜单栏中执行“绘图>圆>两点”菜单命令,首先指定圆心,再指定一个点为圆的直径点即可创建一个圆。

4.通过指定三个点来绘制圆

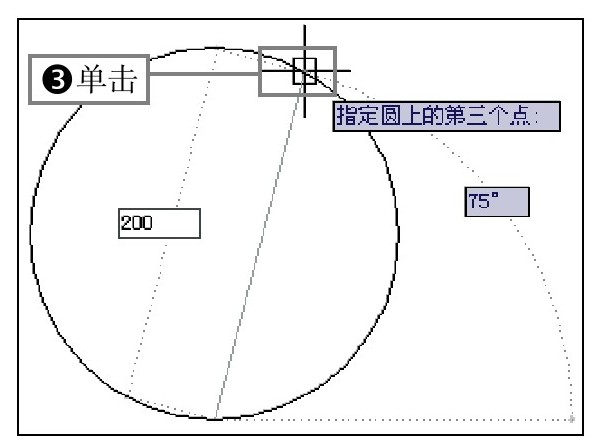

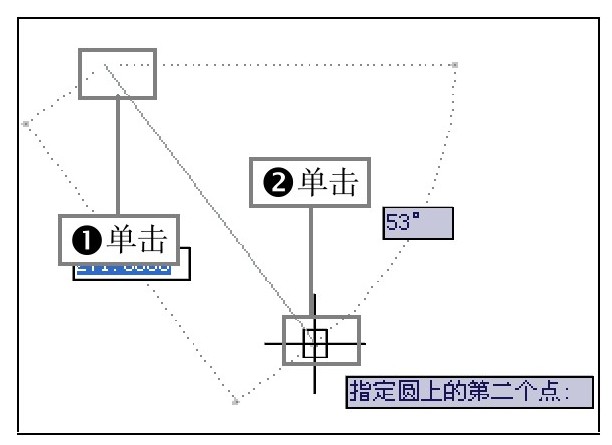

在菜单栏中执行“绘图>圆>三点”菜单命令,①指定第一个点为圆的起点,②指定第二个点为圆的直径点,如图3-49所示,③指定第三个点为圆上的点,如图3-50所示。

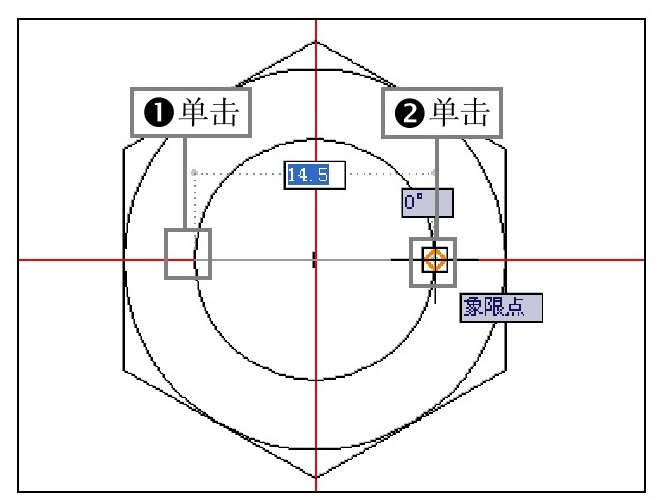

图 3-49 两点绘制圆
图 3-50 三点绘制圆

5.通过相切、相切与半径绘制圆

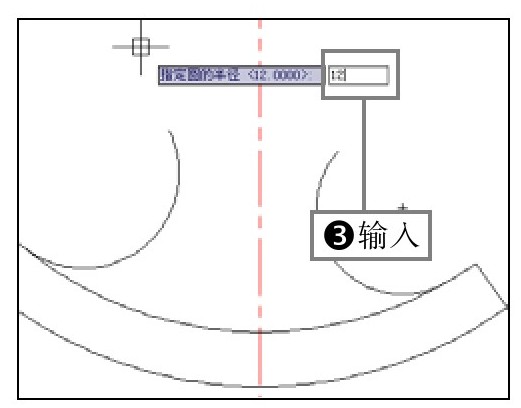

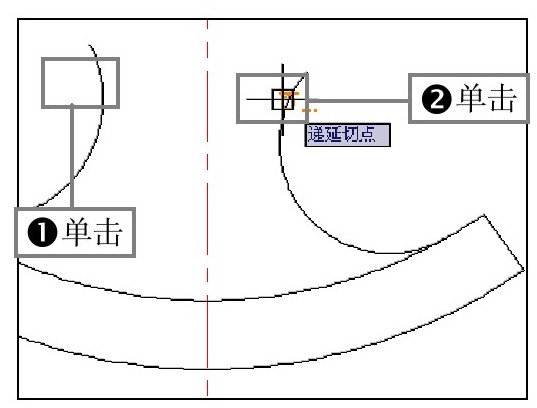

该种创建圆的方法是指定与已有对象相切的两个切点,再指定圆的半径来绘制圆。在菜单栏中执行“绘图>圆>相切、相切、半径”菜单命令,①在第一个圆弧曲线上指定切点,②在第二个圆弧曲线上指定第二个切点,如图3-51所示,③输入圆的半径,然后在键盘上按下【Enter】键,程序自动绘制与两个圆分别相切的圆,如图3-52所示。

图 3-51 指定两个切点
图 3-52 输入圆的半径

6.通过三个切点来绘制圆

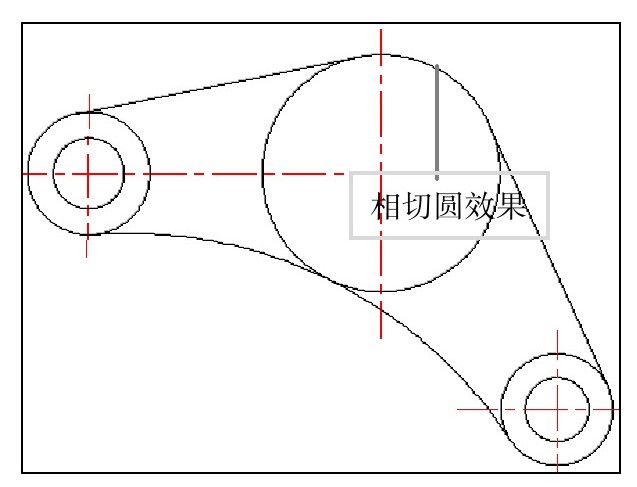

该种创建圆的方法是与已知的三条线段都相切。在菜单栏中执行“绘图>圆>相切、相切、相切”菜单命令,①指定第一个切点,②指定第二个切点,③指定第三个切点,如图3-53所示。程序自动根据所选的线段生成圆,如图3-54所示。

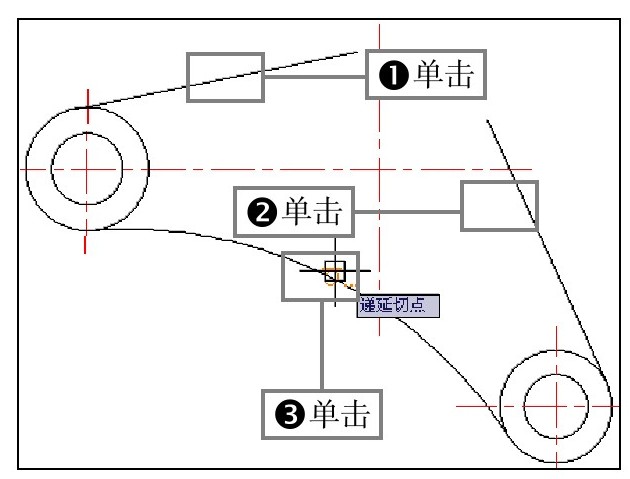

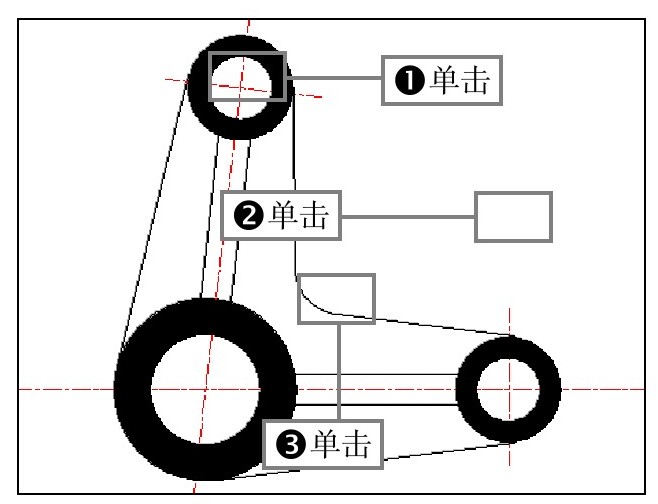

图 3-53 指定三个切点
图 3-54 相切圆效果

3.4.3 绘制圆环

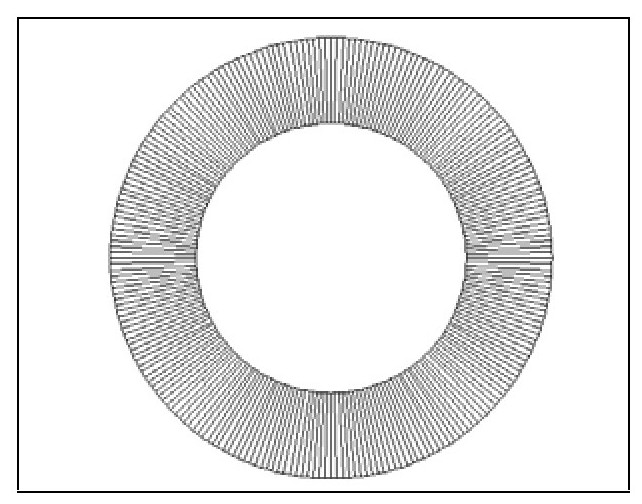

圆环由两个半径不同、圆心在同一位置点的圆组成。在菜单栏中执行“绘图>圆环”菜单命令,根据提示分别输入圆环的内径和外径,然后指定一个点为圆环的圆心,程序根据设置的参数自动创建圆环。用户可以通过更改FILLMODE系统变量值来修改填充样式。变量值为0时为多线段图案填充的圆环,如图3-55所示。变量值为1时为实体填充的圆环,如图3-56所示。

图 3-55 图案填充的圆环
图 3-56 实体填充的圆环

知识补充

在设置圆环参数时可以不用严格区分圆环的内径和外径,如果圆环的内径大于外径值,程序自动将半径小的默认为圆环的内径。

3.4.4 绘制椭圆

椭圆有长半轴和短半轴之分,长半轴和短半轴决定了椭圆曲线的形状。用户可以设置椭圆的起始角度和终止角度。椭圆曲线不能直接进行标注,用户可以通过查询功能来查询椭圆曲线的属性。椭圆的绘制有三种方法。

1.通过圆心和两个半轴来绘制椭圆

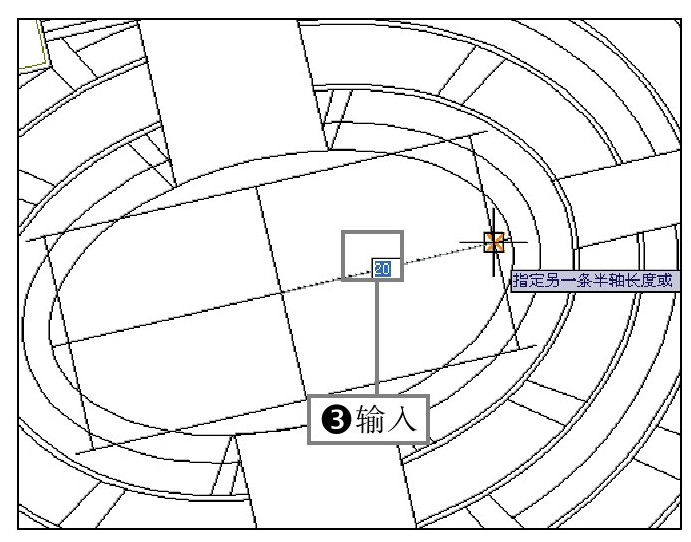

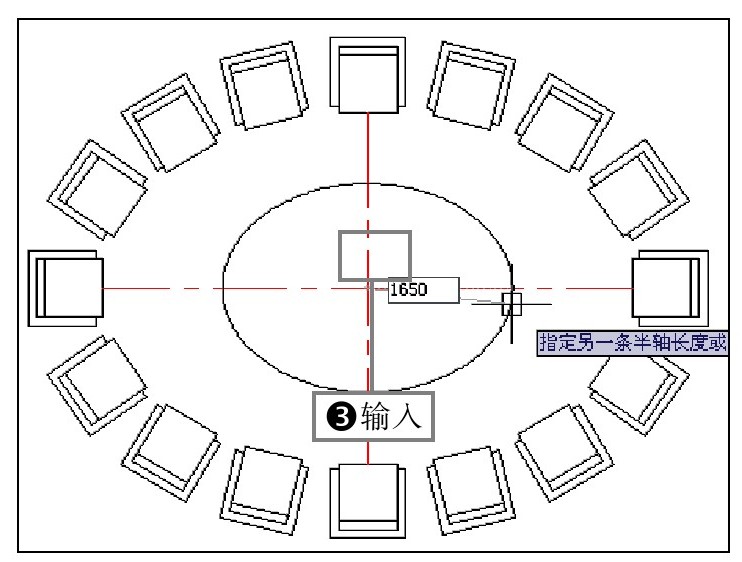

在菜单栏中执行“绘图>椭圆>圆心”菜单命令,①指定椭圆的圆心,②输入一个半轴的长度,如图3-57所示。③指定另一半轴长度,程序自动创建椭圆曲线,如图3-58所示。

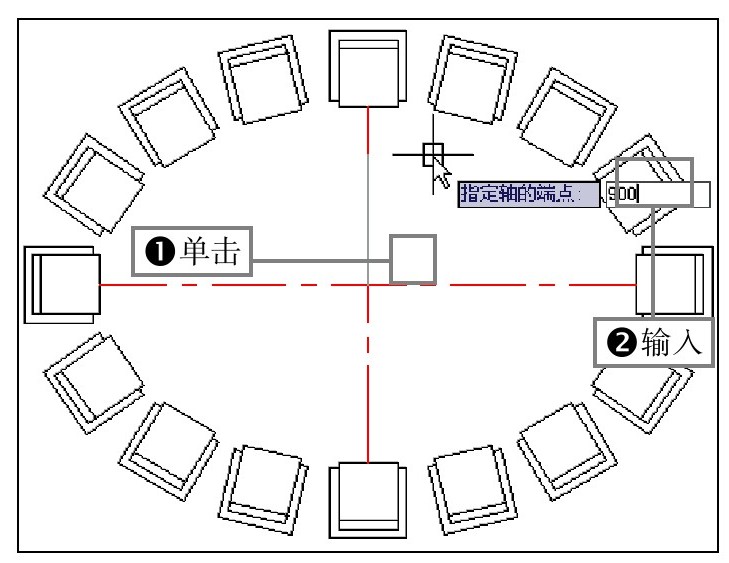

图 3-57 设置第一个半轴

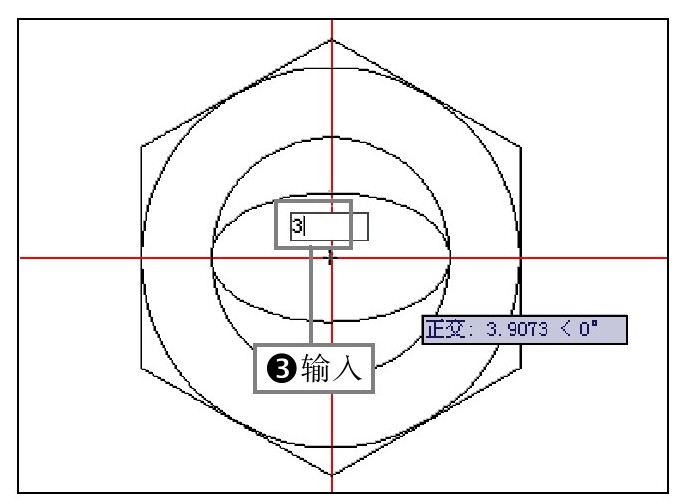

图 3-58 设置第二个半轴

2.通过轴和端点来绘制椭圆

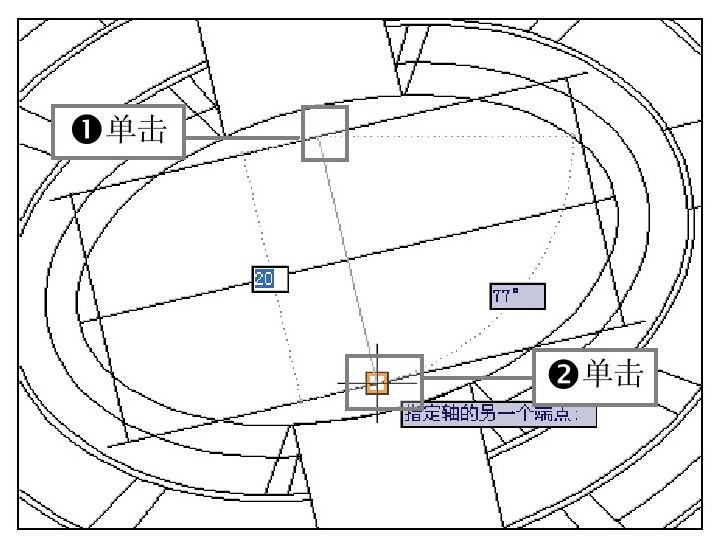

在菜单栏中执行“绘图>椭圆>轴、端点”菜单命令,①指定椭圆的轴端点,②指定另一个端点,如图3-59所示。③输入另一条半轴的长度,程序自动创建椭圆曲线,如图3-60所示。

图 3-59 指定两个轴端点
图 3-60 设置另一条半轴长度

3.绘制椭圆弧

在菜单栏中执行“绘图>椭圆>圆弧”菜单命令,①指定椭圆的第一个轴端点,②指定椭圆的第二个轴端点,如图3-61所示。③输入另一条半轴的长度,如图3-62所示。

图 3-61 指定两个轴端点
图 3-62 输入另一条半轴的长度

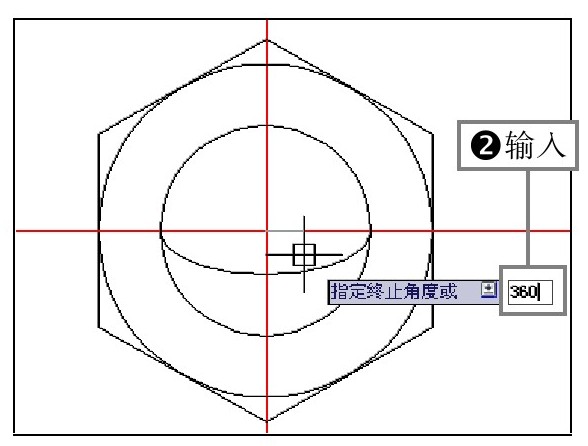

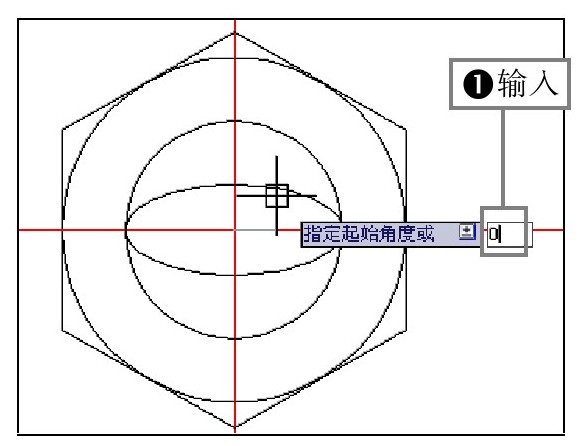

①输入椭圆的起始角度然后按下【Enter】键确定,如图3-63所示。②输入椭圆的终止角度然后按下【Enter】键确定,如图3-64所示。

图 3-63 输入起始角度
图 3-64 输入终止角度

技巧点拨

用户在使用第三种方法绘制椭圆时,指定椭圆的起始角度大于0小于360°,椭圆的终止角度小于360°,创建的将是一个没有闭合的椭圆弧。

3.4.5 绘制样条曲线

样条曲线是通过一系列指定点的光滑曲线,可以用来绘制不规则的轮廓线,如波浪线、断开线等。

原始文件:dwg\原始文件\Ch3\绘制样条曲线.dwg

最终文件:dwg\最终文件\Ch3\绘制样条曲线.dwg

打开“dwg\原始文件\Ch3\绘制样条曲线.dwg”图形文件,在菜单栏中执行“绘图>样条曲线>拟合点”菜单命令,①指定样条曲线的第一个端点,如图3-65所示。再指定样条曲线经过的端点,②指定样条曲线结束的端点,然后在键盘上按下【Enter】键退出操作,如图3-66所示。

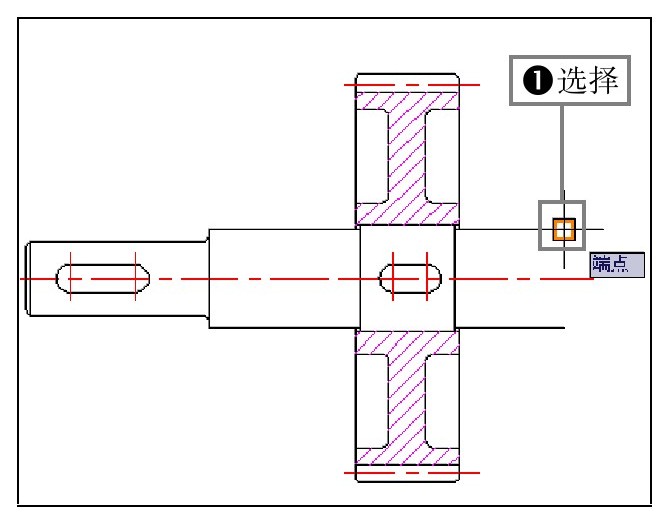

图 3-65 第一个端点

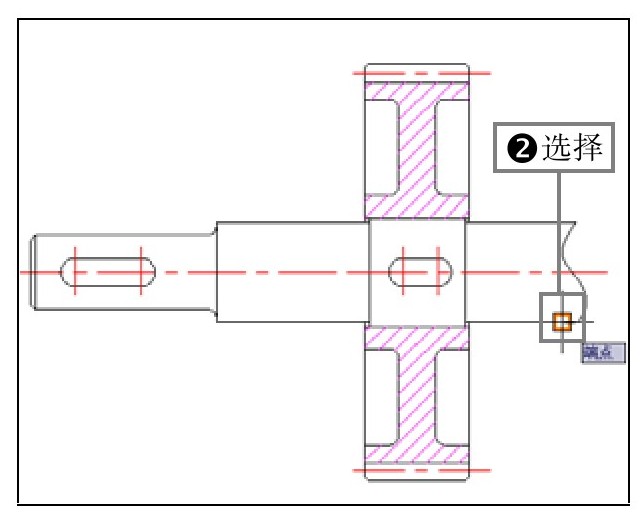

图 3-66 第二个端点

技巧点拨

用户在绘制样条曲线时不用准确指定样条曲线经过的点,可以指定大概位置点,绘制完成后选中样条曲线通过拖动控制点来调节样条曲线的形状。样条曲线的控制点越多线条过渡越平滑,但调节控制点时较复杂也比较费时。在绘制样条曲线时最好将“正交模式”关闭,对于捕捉点比较靠近的时候可以取消“对象捕捉”模式。

3.4.6 修订云线

云线是形状类似于云层的多段线,多用于在图形中添加标记说明,或指出需要特别留意的地方。

在菜单栏中执行“绘图>修订云线”菜单命令,在命令窗口中有3个选项,用户可以选择一种方式来绘制云线。

选择“弧长”选项可以为云线设置弧长,最大弧长不得超过最小弧长的3倍。选择“对象”选项可以将线段转换为云线,并能设置云线弧长的方向。选择“样式”选项,用户可以设置使用“普通”还是“手绘”的方式来绘制云线。

实例精炼——绘制摆动导杆零件

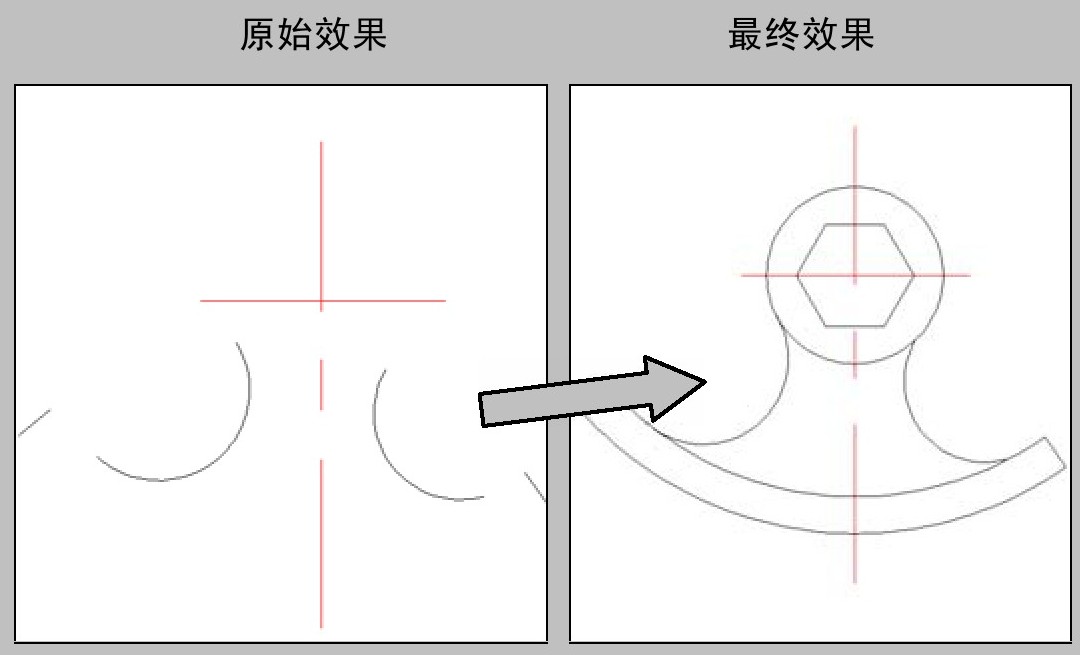

摆动导杆零件图形由光滑的曲线组成,可以使用圆、圆弧命令来绘制这些曲线,本例以摆动导杆为例,来介绍曲线的绘制方法。

操作难度:**

综合应用:**

发散性思维:**

原始文件:dwg\原始文件\Ch3\绘制摆动导杆零件.dwg

最终文件:dwg\最终文件\Ch3\绘制摆动导杆零件.dwg

STEP 01 绘制圆轴

打开“dwg\原始文件\Ch3\绘制摆动导杆零件.dwg”文件。

①执行“圆心、半径”命令,指定圆心点。

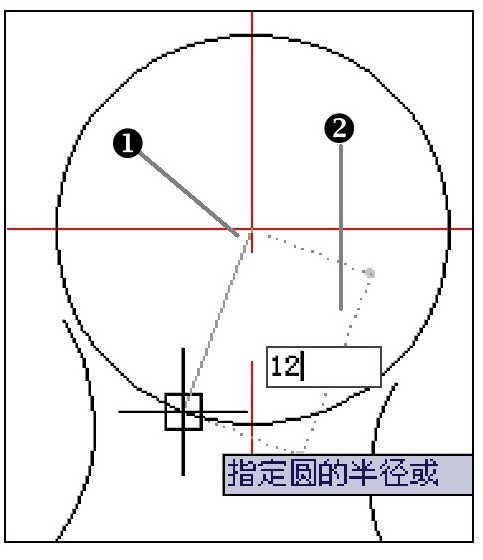

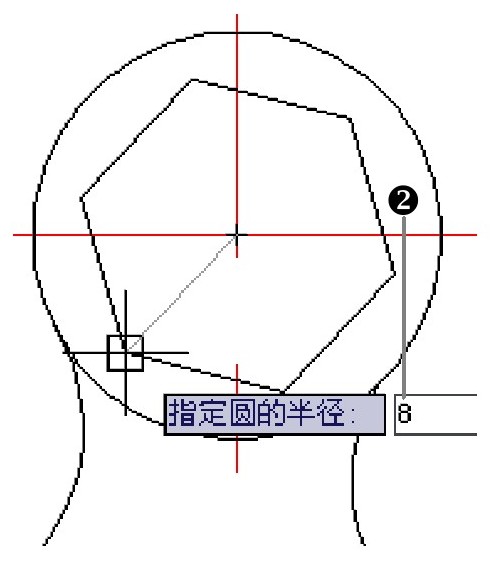

②输入圆的半径,然后按下【Enter】键确定。

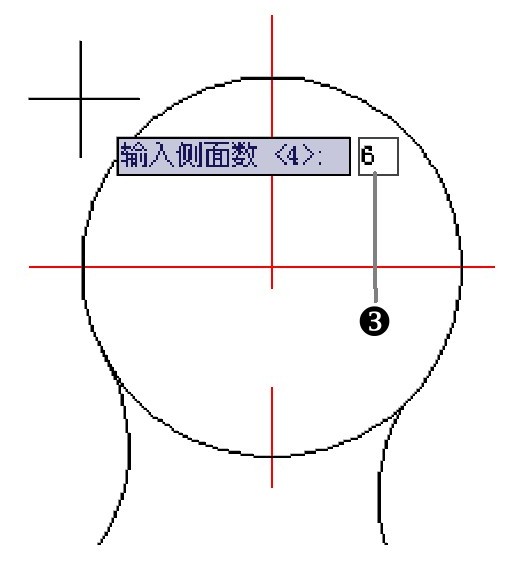

③执行“多边形”命令,输入多边形数目。

STEP 02 绘制六角孔

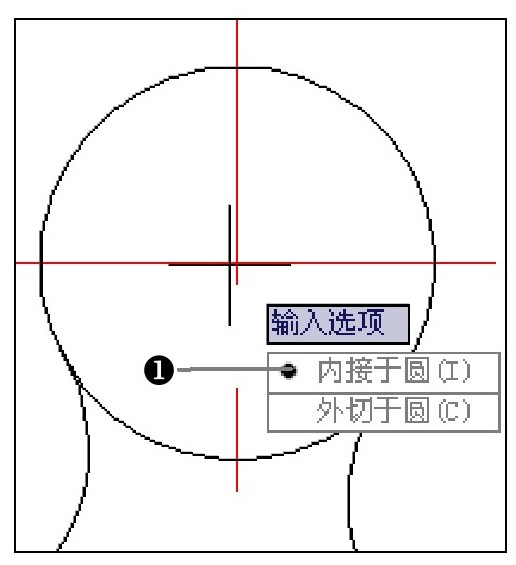

①选择多边形方式为“内接于圆”。

②输入多边形的半径,然后按下【Enter】键确定。

STEP 03 绘制第一条圆弧

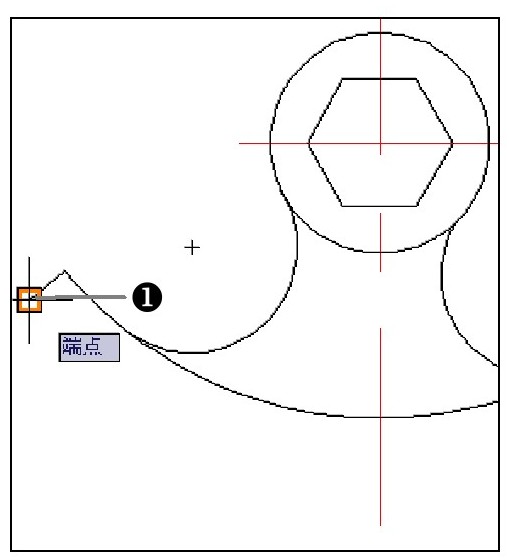

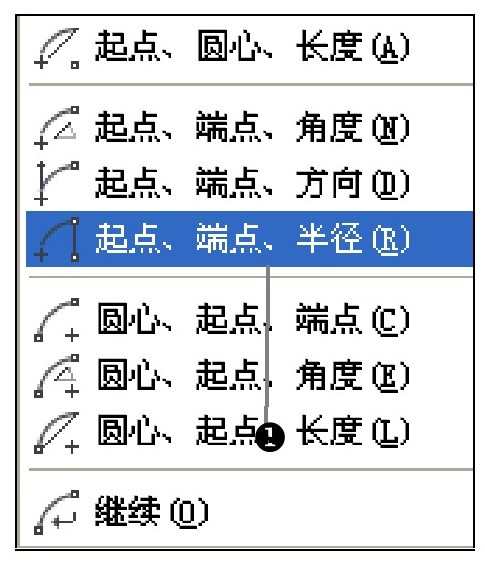

①在菜单栏中执行“绘图>圆弧>起点、端点、半径”菜单命令。

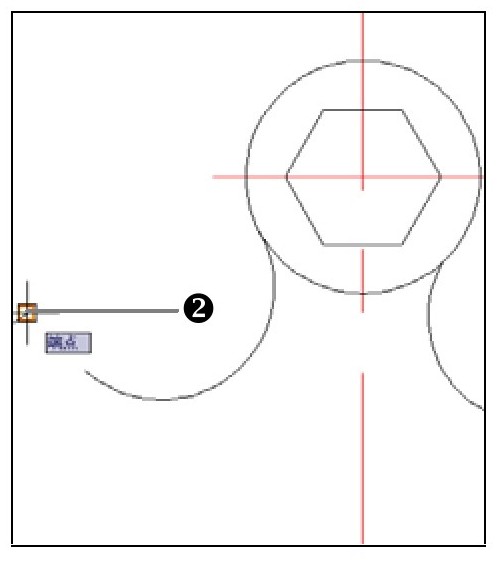

②选择左边直线的上端点为圆弧的起点。

STEP 04 指定圆弧半径

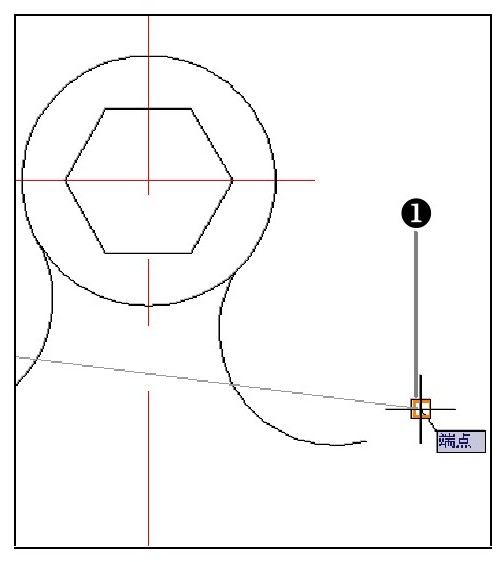

①再选择另一条直线的上端点为圆弧的端点。

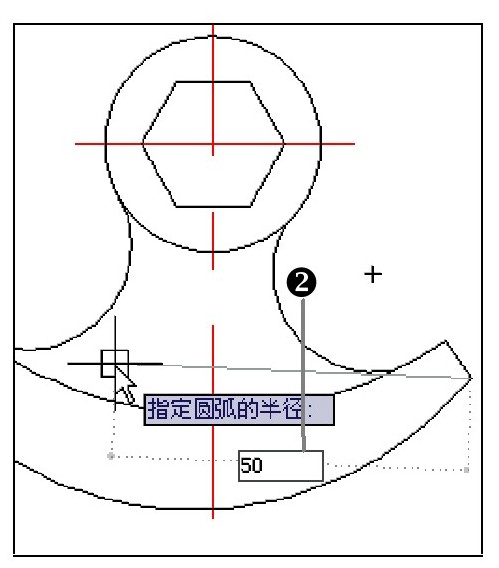

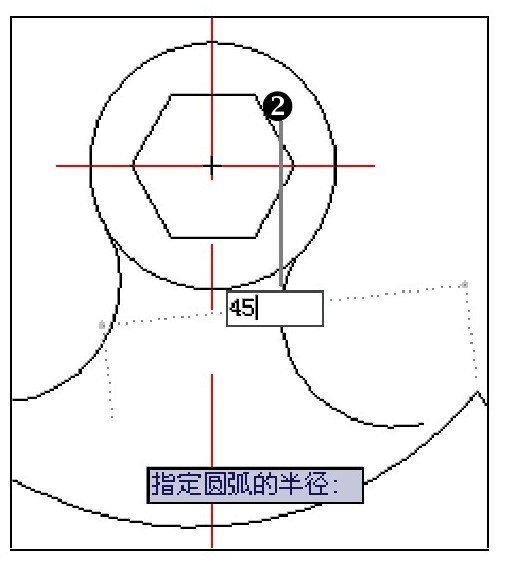

②输入圆弧的半径,然后按下【Enter】键确定。

STEP 05 绘制第二条圆弧

①继续按照STEP 03 的操作方法指定第二条圆弧的起点。

②指定圆弧的端点后输入圆弧的半径,然后按下【Enter】键确定。 On2/rfOeJNouQIRbJS+2p6b6agXb8WgapoomfbSzbF1fxY1zZI2FIsnwkgdfRT/y
