3.3　多线段的绘制

多线段由3条以上的线段构成，它可以是直线与直线的组合，也可以是直线与曲线的组合；可以是同一平面的线段，也可以是空间线段。

3.3.1　绘制多段线

多段线由相互相连的线段组成，是一条整体的曲线，可以在直线与圆弧曲线之间进行自由切换。

原始文件：dwg\原始文件\Ch3\绘制多段线.dwg

最终文件：dwg\最终文件\Ch3\绘制多段线.dwg

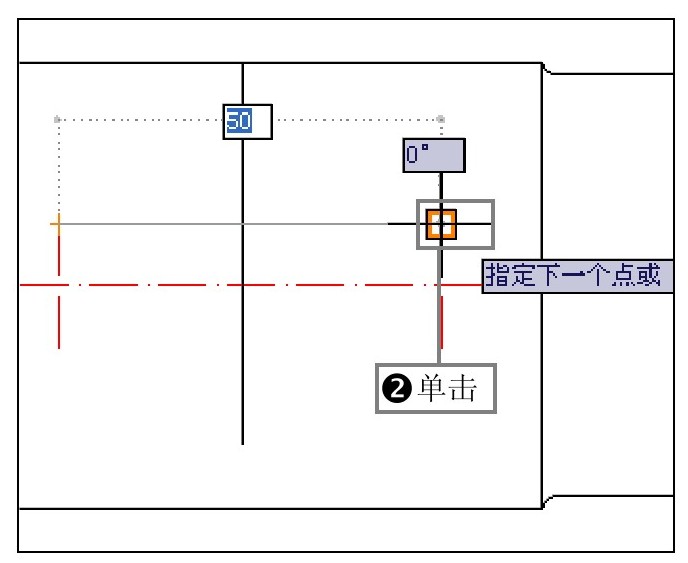

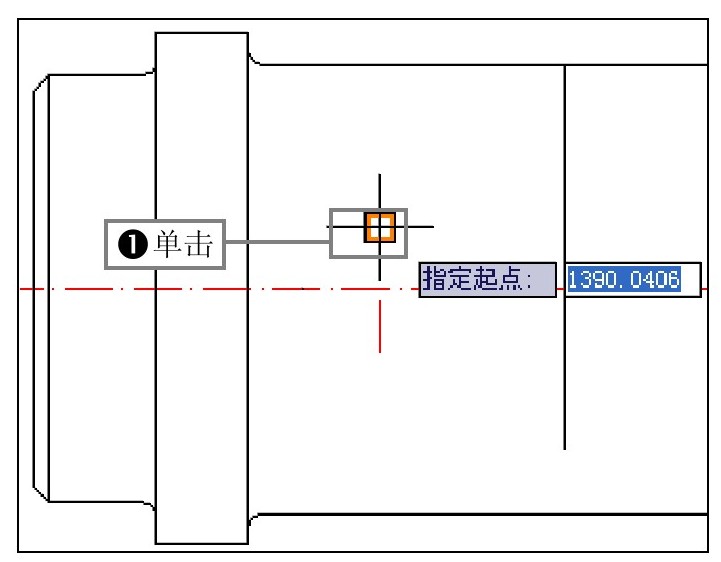

打开“dwg\原始文件\Ch3\绘制多段线.dwg”图形文件，在“绘图”面板中单击“多段线”按钮 ，①指定多段线的起点，如图3-29所示。②继续指定下一个点，如图3-30所示。

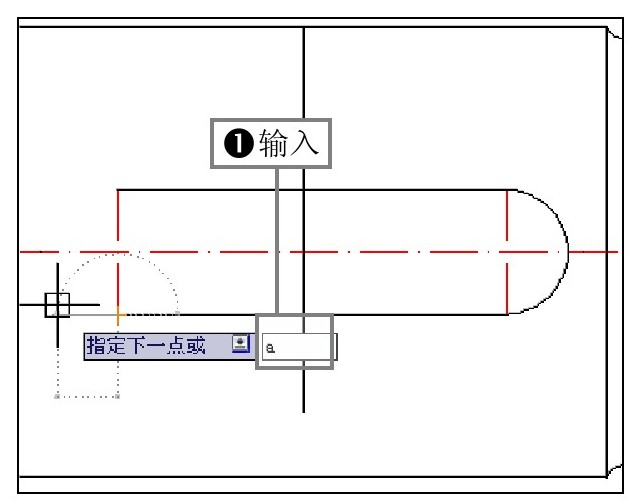

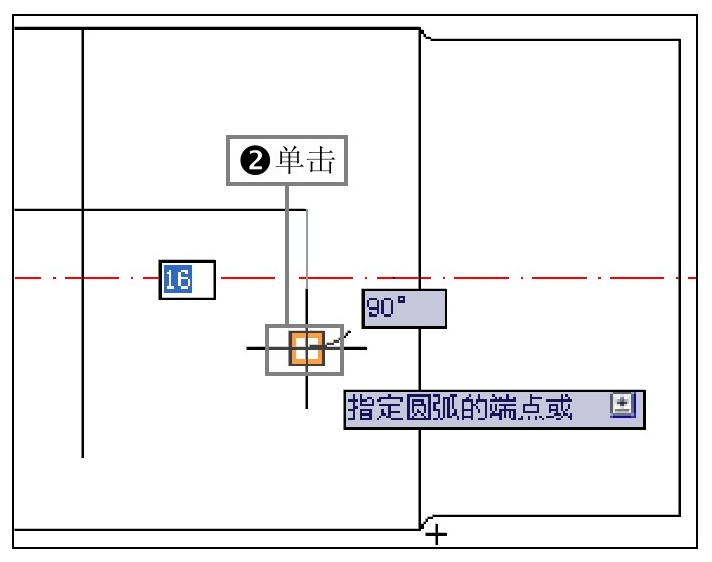

①在命令窗口中输入a绘制圆弧，如图3-31所示。②指定圆弧的端点，如图3-32所示。

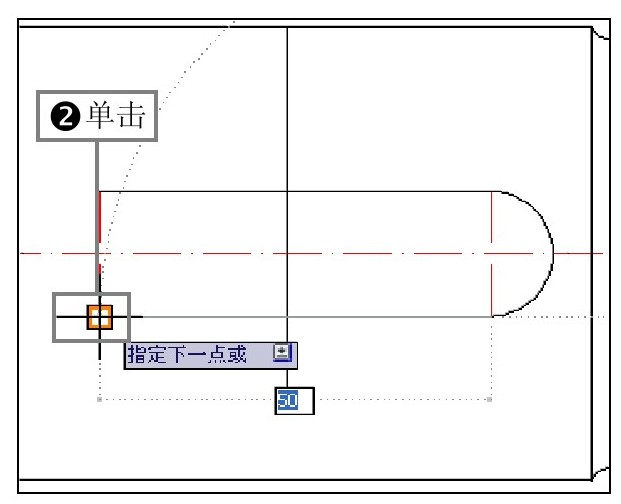

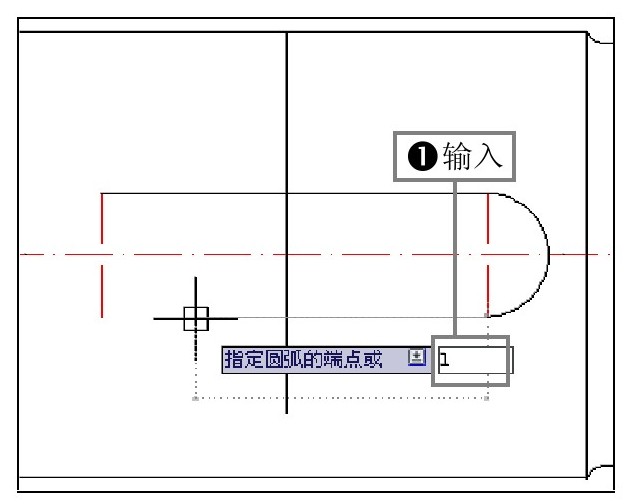

①在命令窗口中输入l切换为绘制直线，如图3-33所示。②向左移动鼠标指定下一点的位置，如图3-34所示。

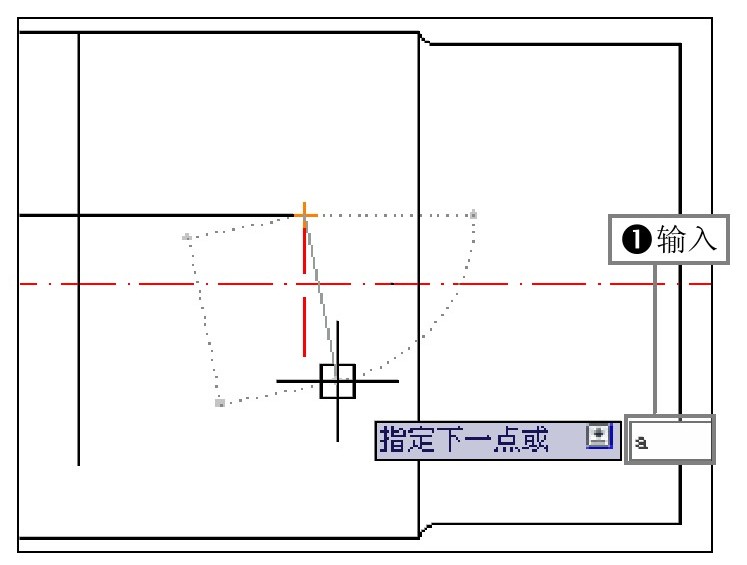

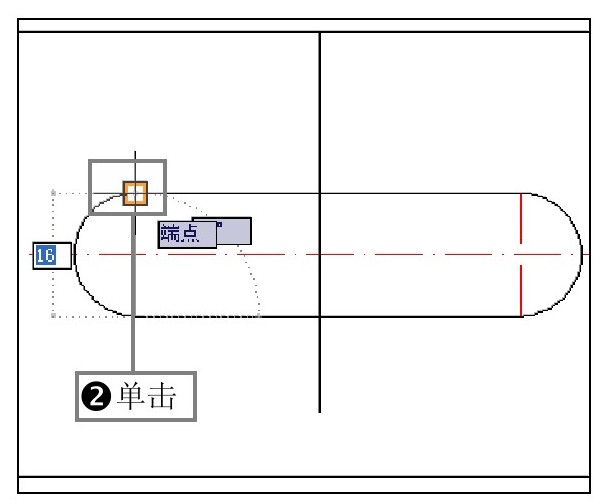

①继续在命令窗口中输入a切换为绘制圆弧，如图3-35所示。②向上移动鼠标指定多段线的端点，然后在键盘上按下【Esc】键退出，如图3-36所示。

3.3.2　绘制多边形

多边形是由3～1024条边组成的封闭曲线，其每条边的长度都相等，相邻两条边的夹角也是相同的。多边形的边数越多形状越近似于圆形，相邻两条边之间的夹角也越大，但夹角度数小于180度。

原始文件：dwg\原始文件\Ch3\绘制多边形.dwg

最终文件：dwg\最终文件\Ch3\绘制多边形.dwg

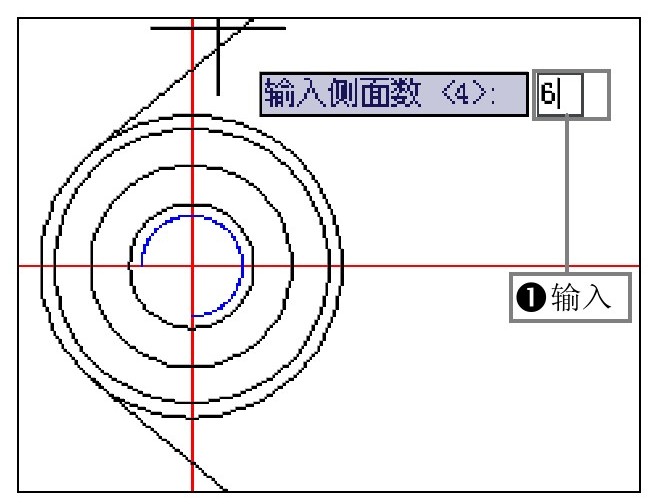

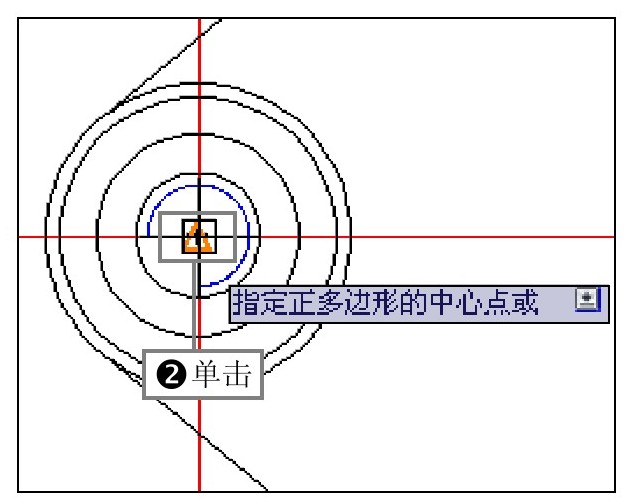

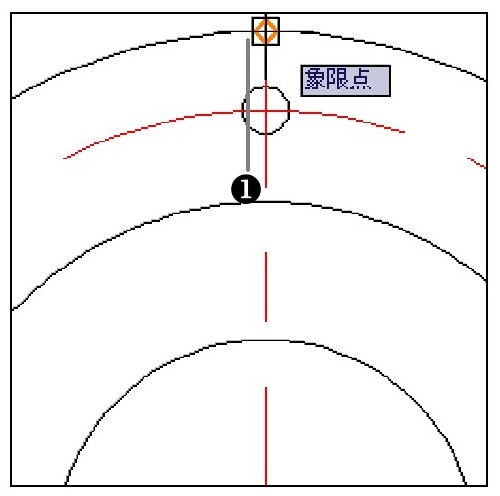

打开“dwg\原始文件\Ch3\绘制多边形.dwg”图形文件，在菜单栏中执行“绘图＞多边形”菜单命令，①输入多边形的数目，然后按下【Enter】键确定，如图3-37所示。②指定多边形的中心点，如图3-38所示。

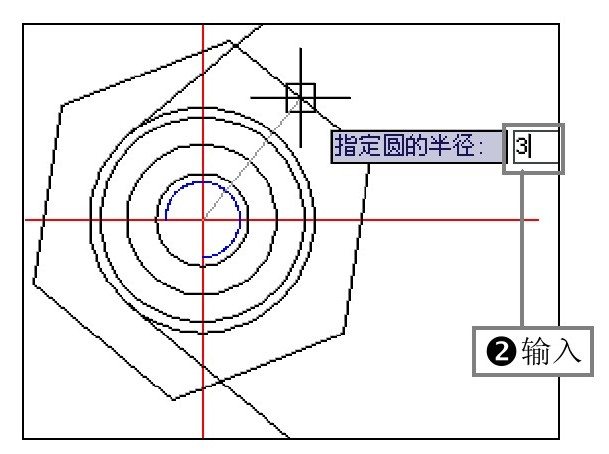

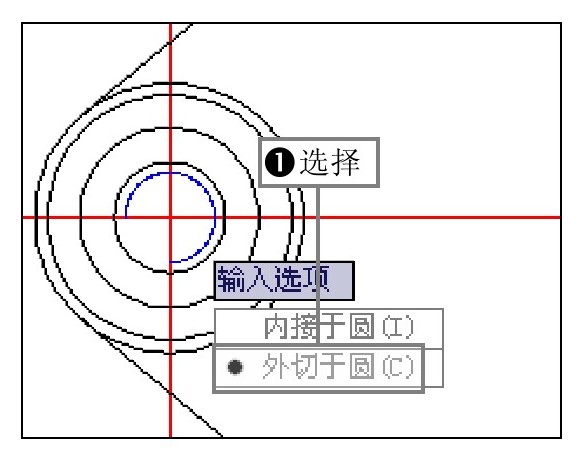

①在命令窗口中输入C选择多边形类型为“外切于圆”，如图3-39所示。②输入多边形外切圆的半径，然后在键盘上按下【Enter】键确定，如图3-40所示。

知识补充

多边形内接于圆的创建方法也是一样的，内接于圆是多边形的角与圆相交，而外切于圆则是多边形的边与圆相切。

3.3.3　绘制矩形

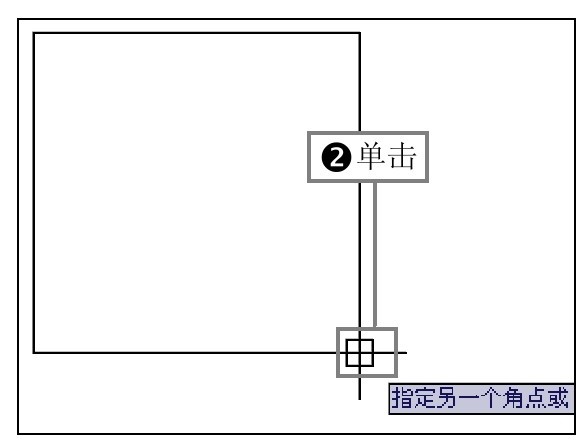

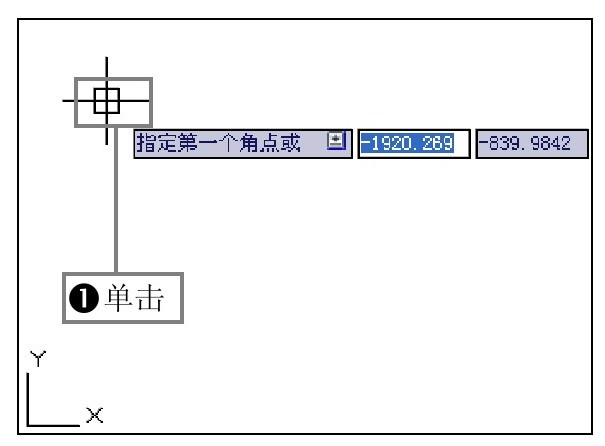

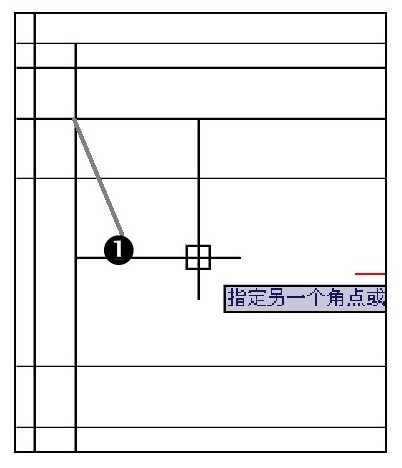

矩形是四边都相互垂直的多边形，只需指定两个角点即可创建矩形。在菜单栏中执行“绘图＞矩形”菜单命令，①指定第一个角点，如图3-41所示。②指定第二个角点，程序自动将这两个点作为对角点来生成一个矩形，如图3-42所示。

知识补充

除了绘制直角矩形外，用户还可以绘制带有圆角或倒角的矩形。执行“矩形”命令根据提示输入C分别设置两个倒角的距离，指定两个角点即可创建带有倒角的矩形。根据命令提示输入F可以设置圆角的半径，指定两个点可以创建带有圆角的矩形。

3.3.4　绘制螺旋线

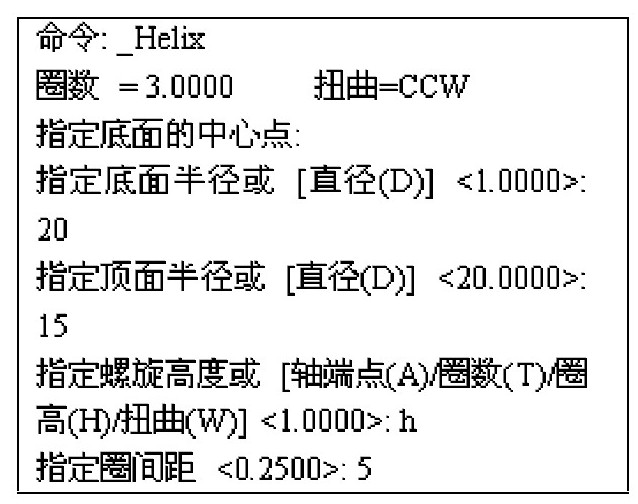

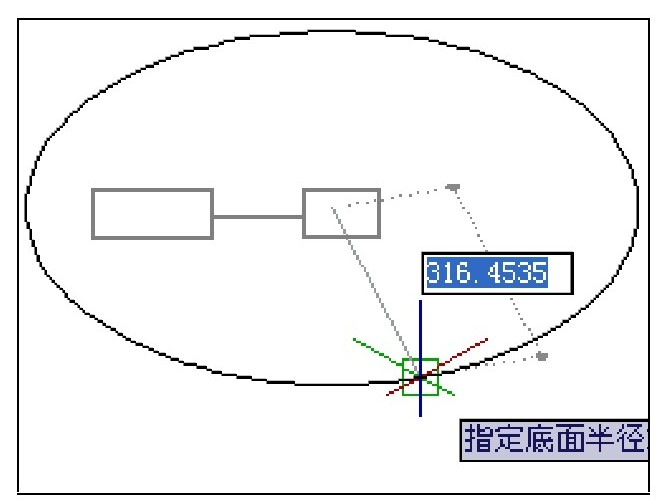

螺旋线是螺旋形状的曲线，其底面半径和顶面半径决定了其形状。在菜单栏中执行“绘图＞螺旋线”菜单命令，指定一个点为螺旋线的圆心，如图3-43所示。根据命令窗口中的提示输入螺旋线的参数，如图3-44所示，输入完成后程序自动创建出螺旋线。

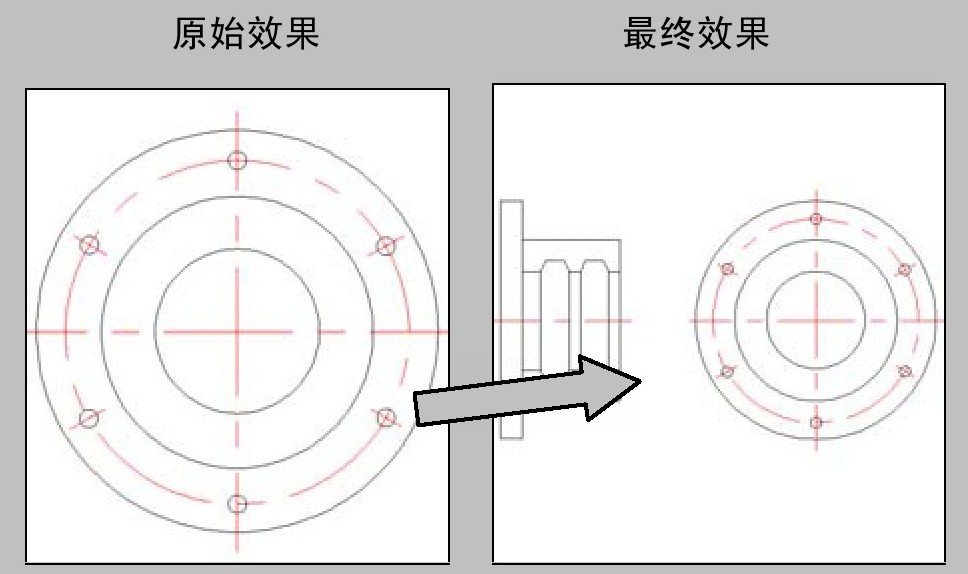

实例精炼——绘制轴套剖视图

在零件二视图中，根据主视图中的点与左视图中的点对齐的原理，可以参照主视图来绘制左视图，下面介绍使用射线和矩形来绘制对齐视图的方法。

操作难度：**

综合应用：**

发散性思维：**

原始文件：dwg\原始文件\Ch3\绘制轴套剖视图.dwg

最终文件：dwg\最终文件\Ch3\绘制轴套剖视图.dwg

STEP 01　绘制辅助线

打开“dwg\原始文件\Ch3\绘制轴套剖视图.dwg”文件。

①执行“绘图＞射线”菜单命令，指定射线的起点。

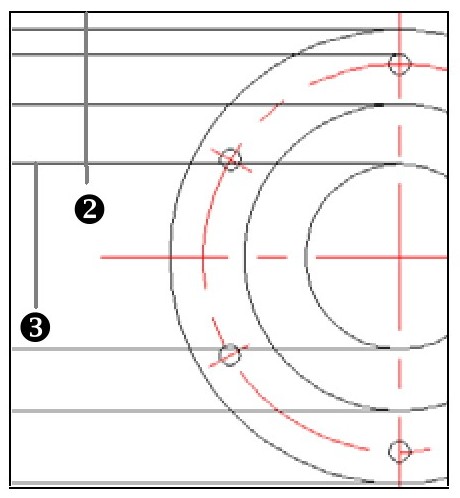

②向左移动鼠标指定水平方向的任意点创建射线。

③继续创建其余的射线。

STEP 02　绘制参考线

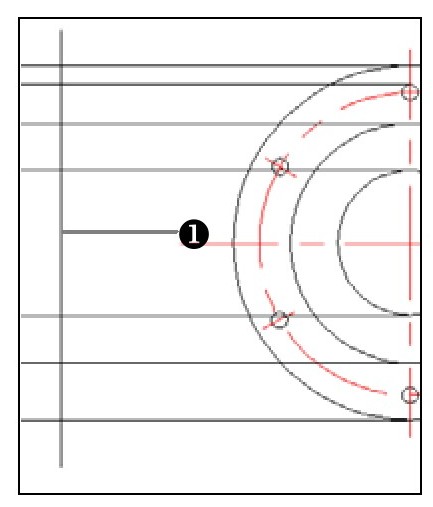

①使用“直线”命令绘制一条竖直直线。

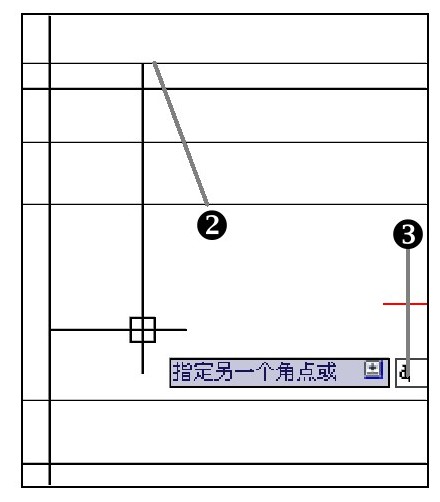

②使用“矩形”命令，指定矩形的第一个角点。

③在命令窗口中输入d然后按下【Enter】键设置矩形的参数。

STEP 03　设置矩形的参数

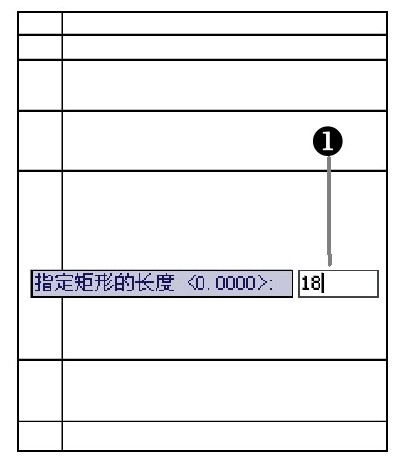

①在输入矩形的长度，然后在键盘上按下【Enter】键确定。

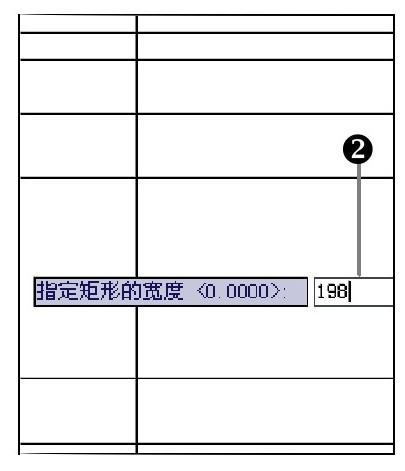

②在输入矩形的宽度，然后在键盘上按下【Enter】键确定。

STEP 04　绘制第二个矩形

①继续使用“矩形”命令，选择矩形的第一个角点。

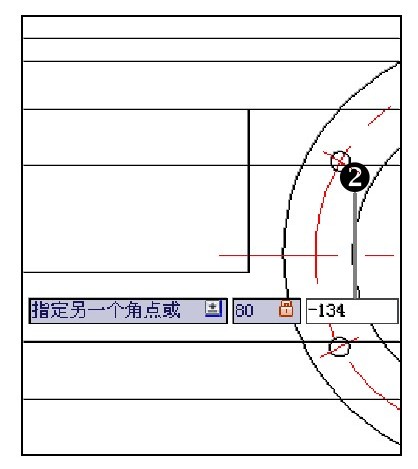

②向右移动鼠标在动态输入框中输入矩形第二个点的坐标值。

STEP 05　绘制第一组多段线

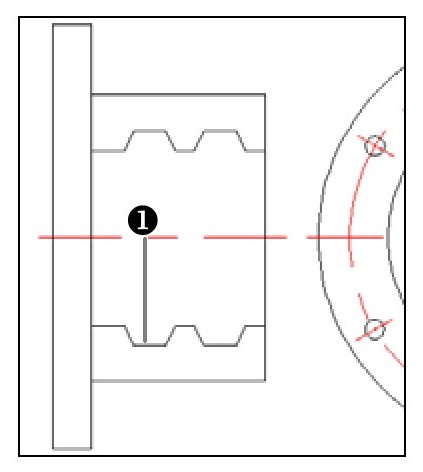

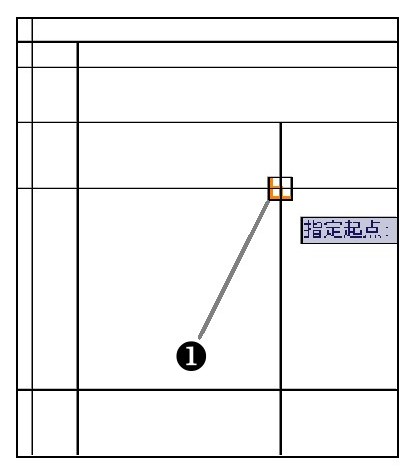

①使用“多段线”命令，指定多段线的起点。

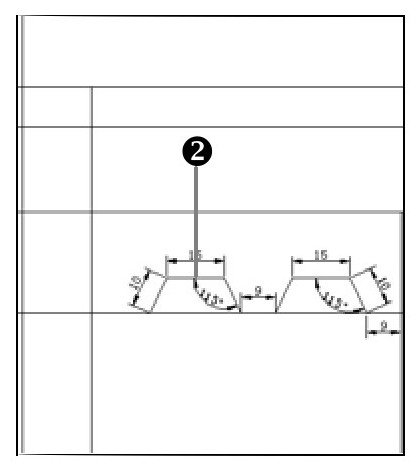

②分别绘制多段线。

STEP 06　绘制第二组多段线

①继续绘制第二组多段线，并将射线删除。

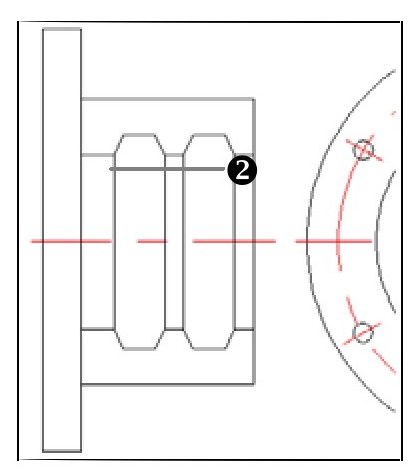

②使用“直线”命令绘制直线。 +B9wvszVFmMbVsVzLXmJzRYFl8WKOw4Dot3pH/bBlAodcPPoFwFvzyXEOtoKXAGx
