3.2　直线线段的绘制

直线类线段的特点是至少需要指定两个点，这两个点可以是端点也可以是直线线段上的任意点。直线类线段一般用于构建轮廓线或者作为其他线段的辅助线。

3.2.1　绘制直线

直线是将两个点作为起点和端点进行连接，是最常用的绘图命令之一。直线的绘制方法有两种。

1.通过动态输入绘制直线

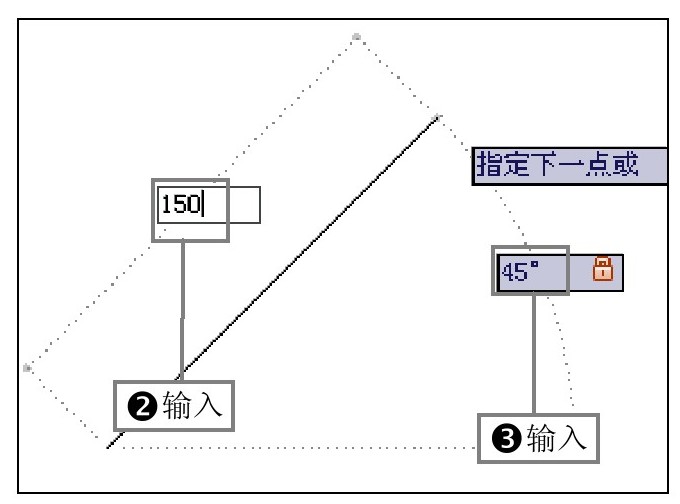

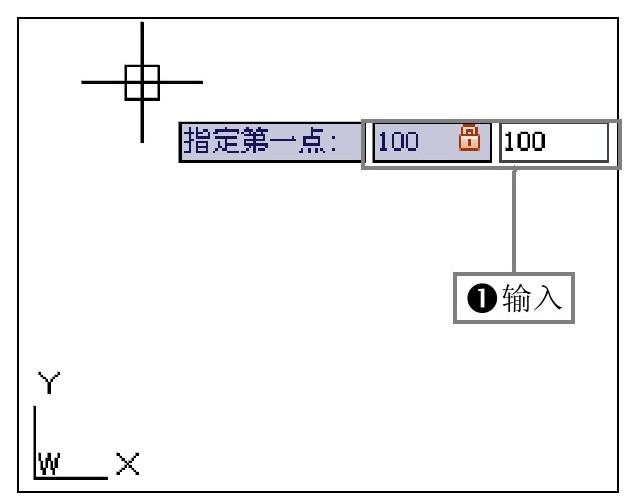

在状态栏中按下“动态输入”按钮启用动态输入，在菜单栏中执行“绘图＞直线”菜单命令，或在“绘图”面板上单击“直线”按钮 ，①输入直线起点的坐标值，如图3-13所示。②移动光标输入直线的长度，③在键盘上按下【Tab】键输入直线的角度，在键盘上按下【Enter】键即可创建一条直线，如图3-14所示。

知识补充

如果关闭“动态输入”功能，在绘制带有角度的直线时，在命令窗口中输入"@L＜A"，然后按下【Enter】键也可以绘制直线，L为直线的长度，A为直线的角度。

2.通过连接两个参考点来绘制直线

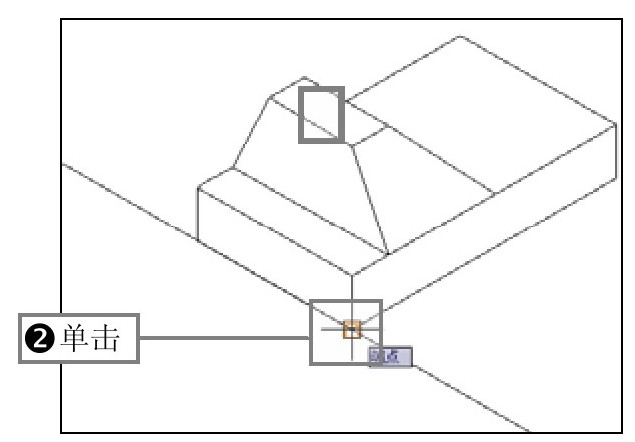

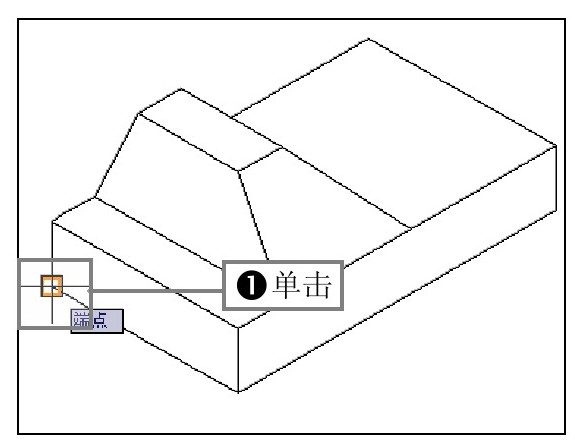

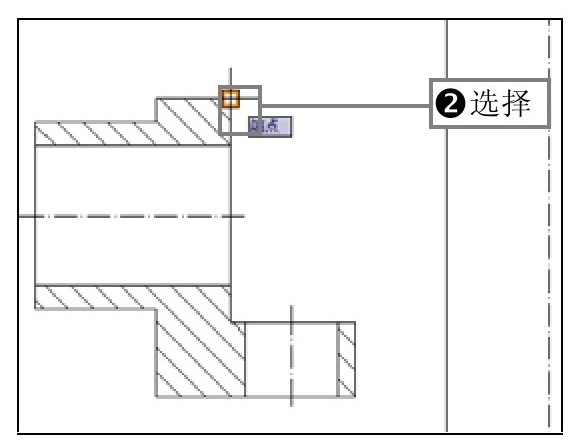

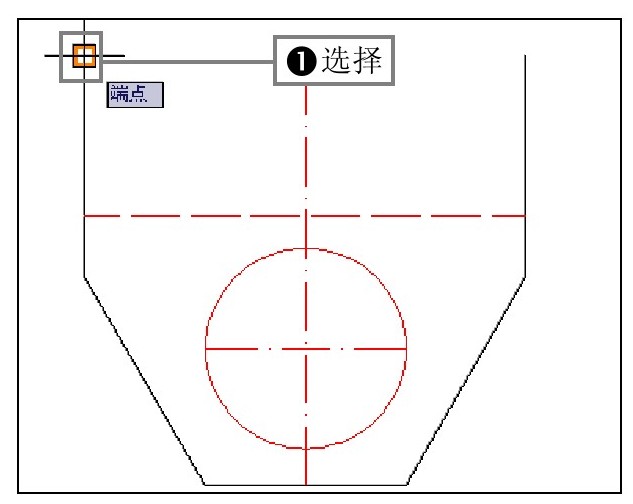

该种方式是通过已有线段上的参考点来作为直线的起点和端点。执行“直线”命令指定直线的第一个端点，如图3-15所示，再指定直线的第二个端点，程序自动在两个点之间连接一条直线，如图3-16所示。

3.2.2　绘制射线

射线是从一个端点向另一个端点无限延长的线段，射线一般用于辅助参考线。在绘制射线时先要指定射线的起点，再指定射线上的任意点。

原始文件：dwg\原始文件\Ch3\绘制射线.dwg

最终文件：dwg\最终文件\Ch3\绘制射线.dwg

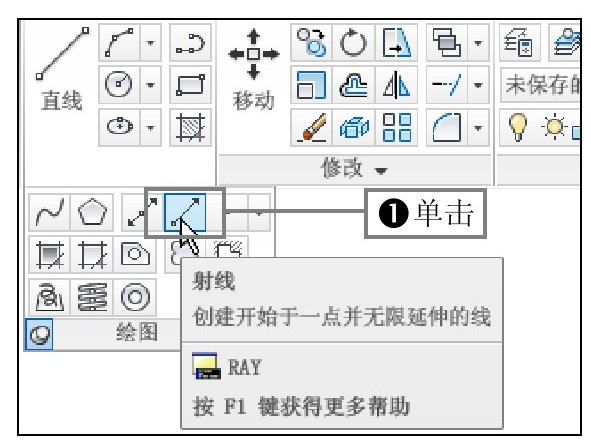

打开“dwg\原始文件\Ch3\绘制射线.dwg”图形文件，在状态栏中单击“正交模式”按钮启用正交模式。展开“绘图”面板，①单击“射线”按钮 ，如图3-17所示，②在图形中指定射线的起点，如图3-18所示。

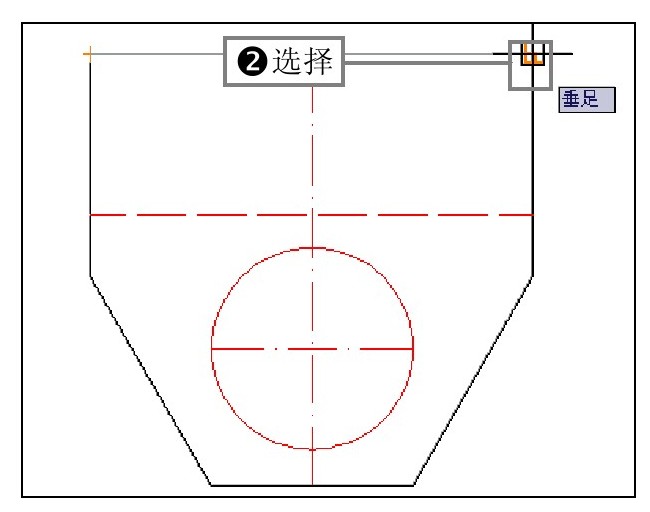

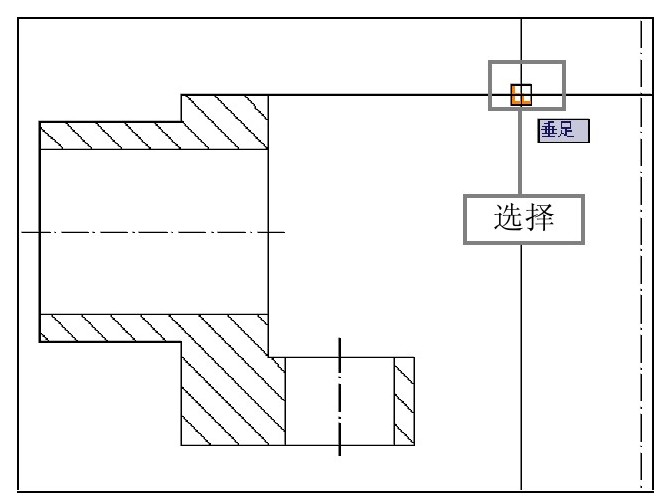

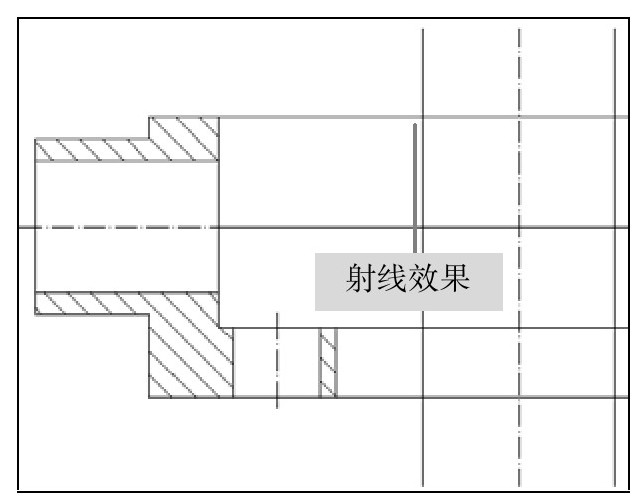

向右移动鼠标，指定右边第一条线段的垂直点为射线的端点，如图3-19所示。程序根据两个点的位置自动创建出一条射线，用同样的方法创建其余几条射线，如图3-20所示。

3.2.3　绘制构造线

构造线是向两端无限延伸的线段，也是用于辅助线段，常用来检验线段是否在同一条直线上以及是否平行等。创建构造线的方法与前面两种线段的创建方法大致相同，在“绘图”面板中单击“构造线”按钮 ，①指定构造线的起点，如图3-21所示，②再指定构造线的端点，程序自动创建出一条构造线，如图3-22所示。

3.2.4　绘制多线

多线由1～16条平行线组成，在绘制多线之前需要先进行多线设置。用户可以定义多线的数量、线型和颜色。

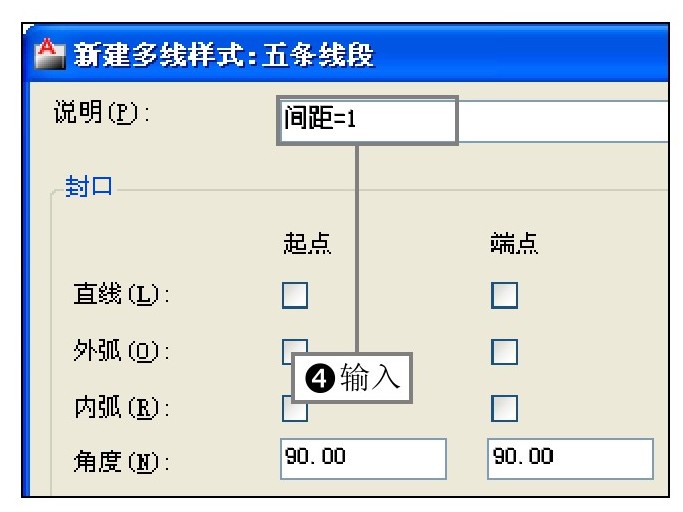

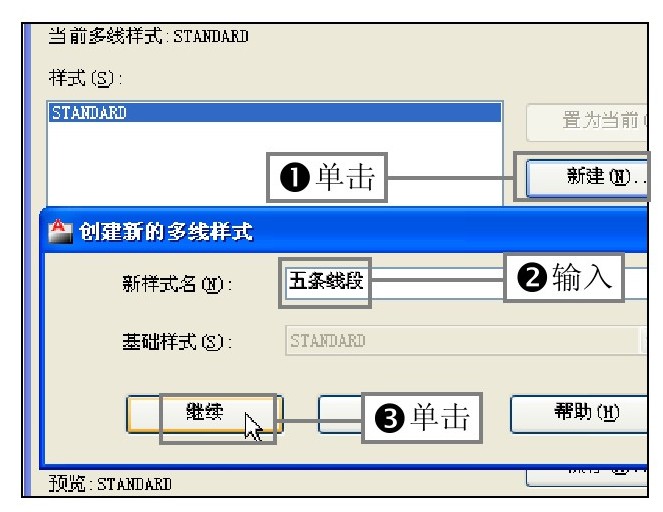

在菜单栏中执行“格式＞多线样式”菜单命令，程序将弹出“多线样式”对话框，①单击“新建”按钮新建多线样式，②在弹出的“创建新的多线样式”对话框中输入新样式名称，③然后单击“继续”按钮，如图3-23所示，④在弹出的对话框中输入说明内容，如图3-24所示。

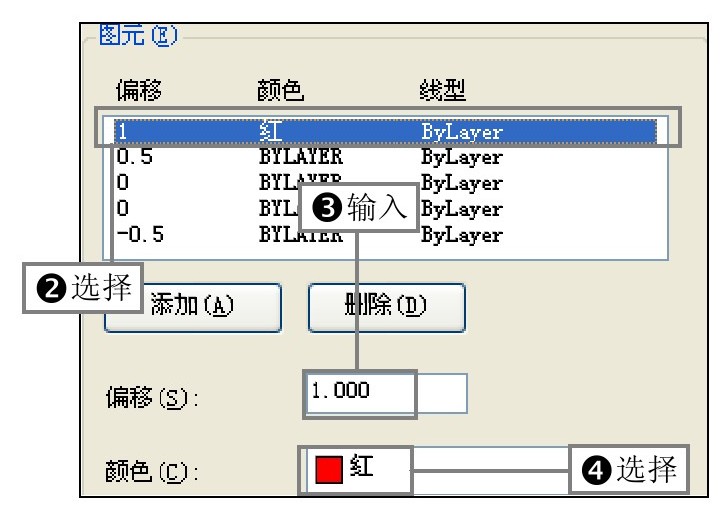

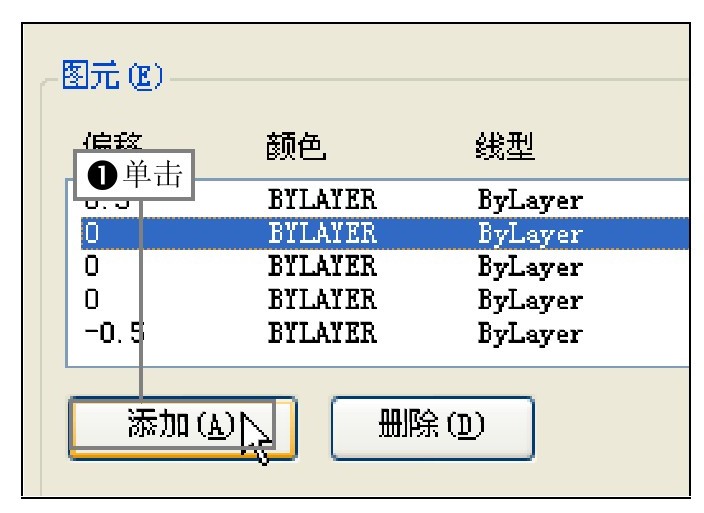

①在“图元”选项组单击三次“添加”按钮，如图3-25所示，②在“图元”选项列表中选择一个图元，③输入偏移距离，④单击“颜色”下三角按钮选择一种颜色，如图3-26所示。

用同样的方法对其余图元设置偏移距离并指定颜色，然后单击“确定”按钮。在“多线样式”对话框中单击“置为当前”按钮，然后单击“确定”按钮结束多线样式的设置。

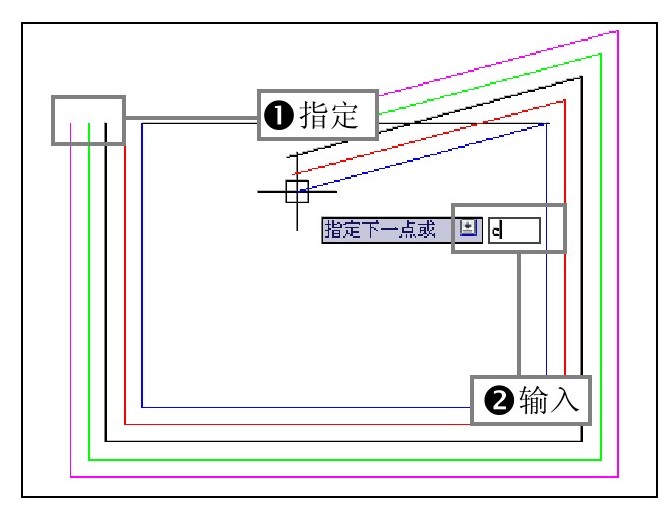

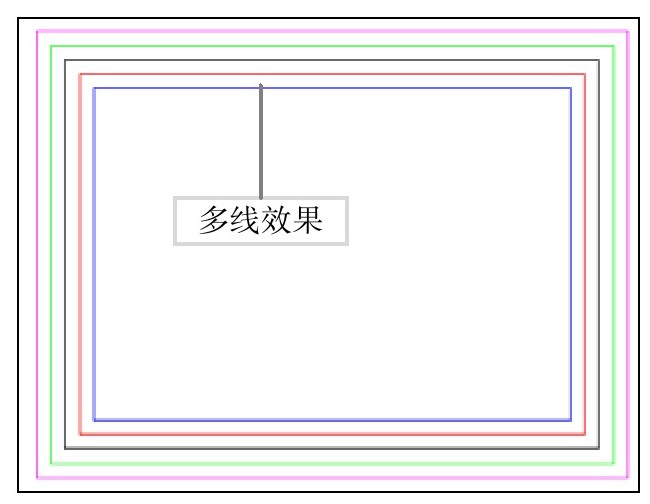

多线样式设置完成后就可以绘制多线，在菜单栏中执行“绘图＞多线”菜单命令，①分别指定多线经过的点，②在命令窗口中输入c闭合多线，如图3-27所示。绘制的多线如图3-28所示。

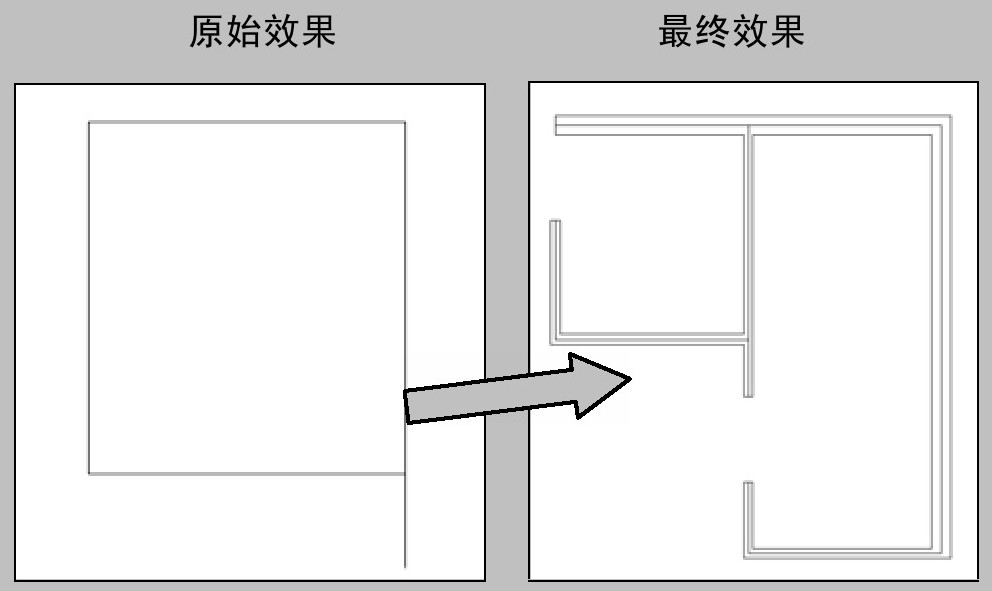

实例精炼——绘制墙线

在建筑设计中经常会绘制各类墙线，绘制墙线的步骤是先绘制直线作为辅助线，然后设置多线样式，使用多线来绘制墙线。

操作难度：**

综合应用：**

发散性思维：**

原始文件：dwg\原始文件\Ch3\绘制墙线.dwg

最终文件：dwg\最终文件\Ch3\绘制墙线.dwg

STEP 01　绘制辅助线

打开“dwg\原始文件\Ch3\绘制墙线.dwg”。

①在菜单栏中执行“绘图＞直线”菜单命令，指定直线的起点。

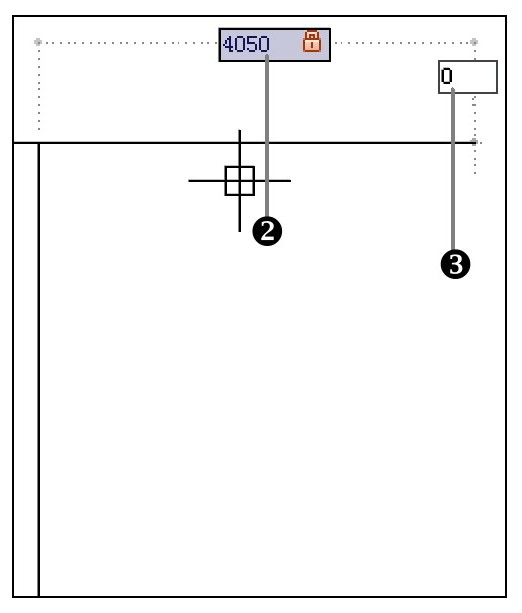

②向右移动鼠标输入直线的长度为4050。

③在键盘上按下【Tab】键输入角度为0。

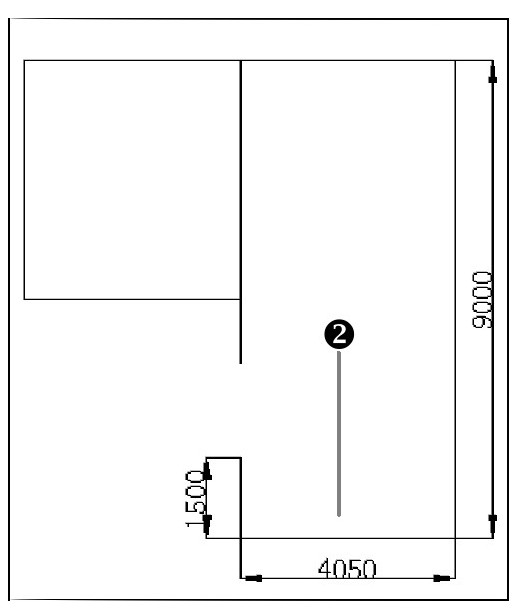

STEP 02　完成辅助线的绘制

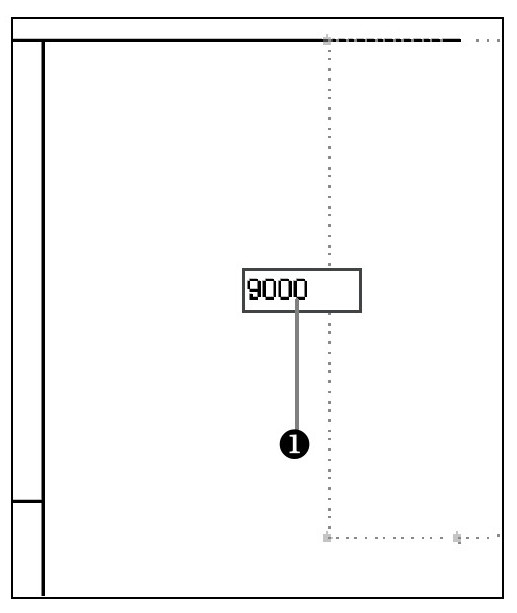

①在状态栏中单击“正交模式”按钮启用正交模式。向下移动光标输入长度为9000。

②继续绘制其余的直线。

STEP 03　设置多线对正方式

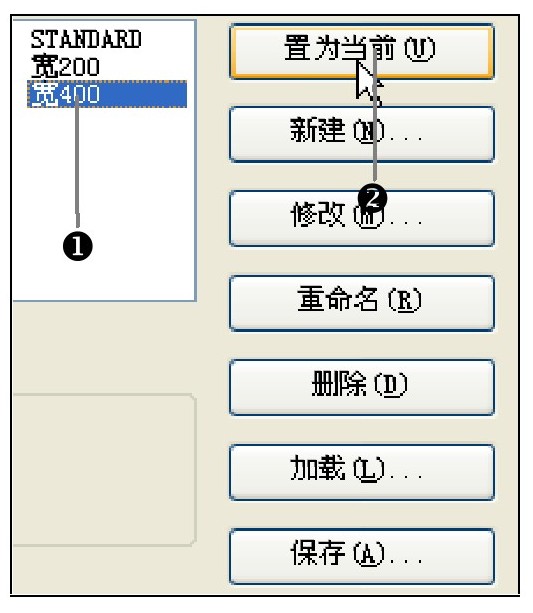

①在“多线样式”对话框中选择样式为“宽400”的多线样式。

②单击“置为当前”按钮。

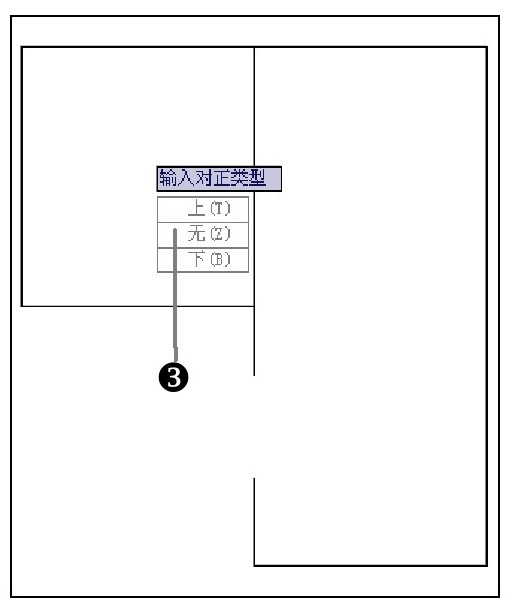

③在菜单栏中执行“绘图多线”菜单命令，在命令窗口中输入J设置多线的对正方式为“无”。

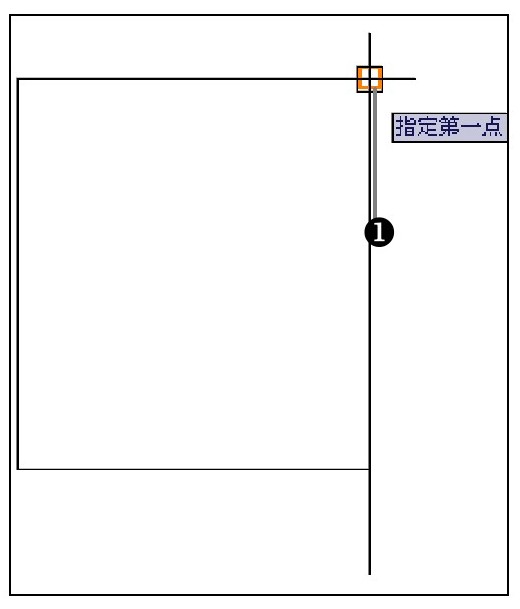

STEP 04　绘制第一组墙体

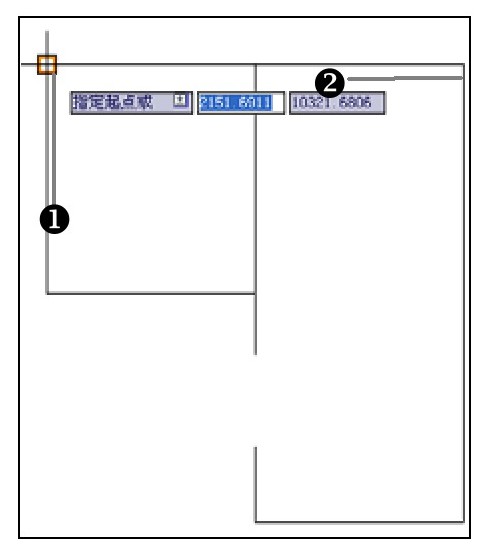

①在绘图窗口中指定第一组多线的起点。

②依次指定多线经过的第二个点。

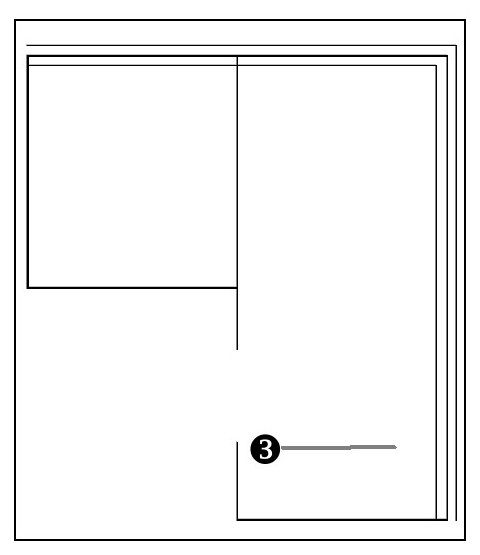

③再指定多线的结束点。

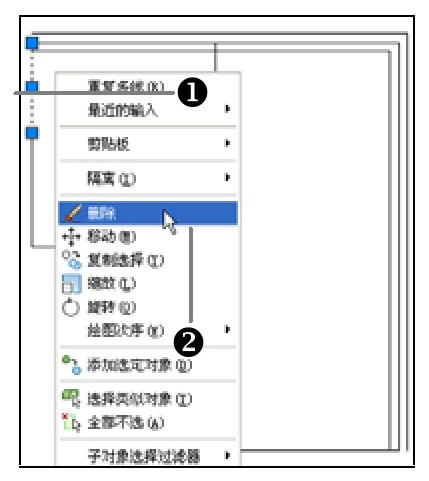

STEP 05　更改多线样式

①在绘图窗口中选择一条直线。

②右击鼠标执行“删除”命令。

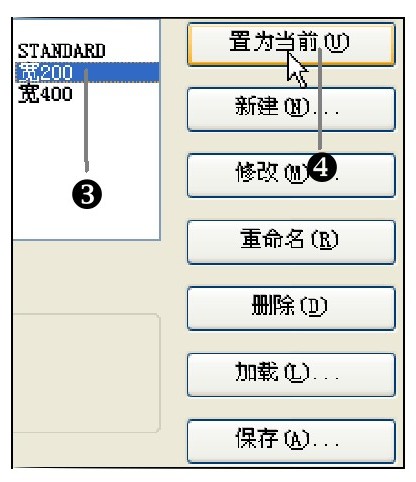

③在“多线样式”对话框中选择样式为“宽200”的多线样式。

④单击“置为当前”按钮。

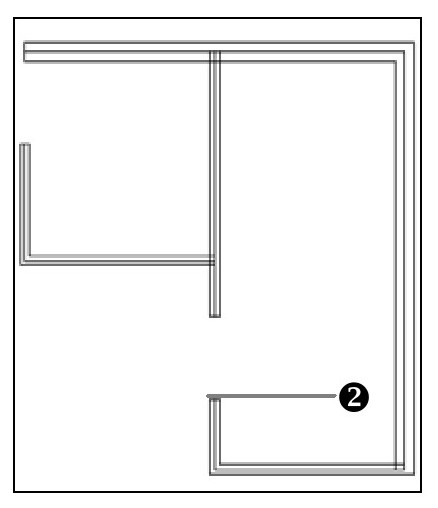

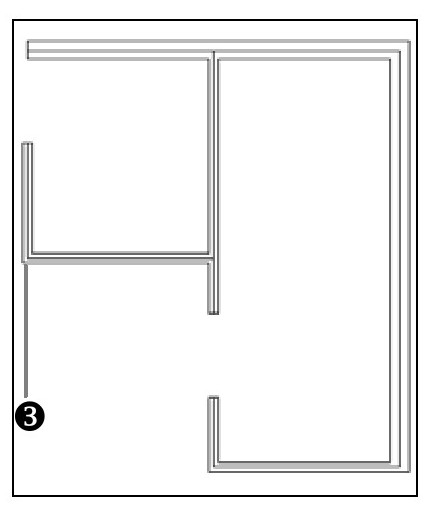

STEP 06　绘制第二组墙体

①执行“多线”命令绘制第二组墙体。

②使用“直线”命令连接多线的端点。

STEP 07　编辑多线

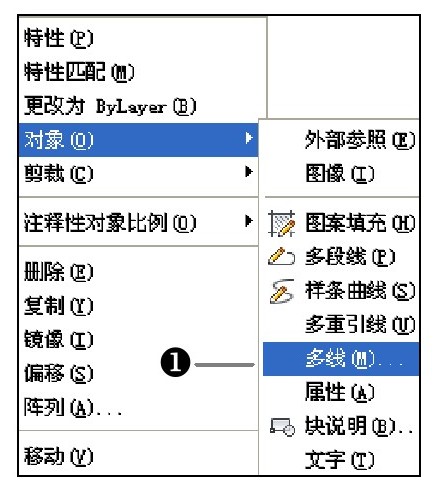

①在菜单栏中执行“修改＞对象＞多线”菜单命令。

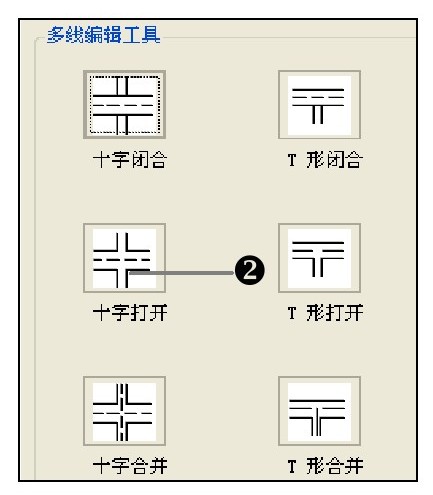

②在“多线编辑工具”对话框中单击“十字打开”按钮，然后单击“关闭”按钮。

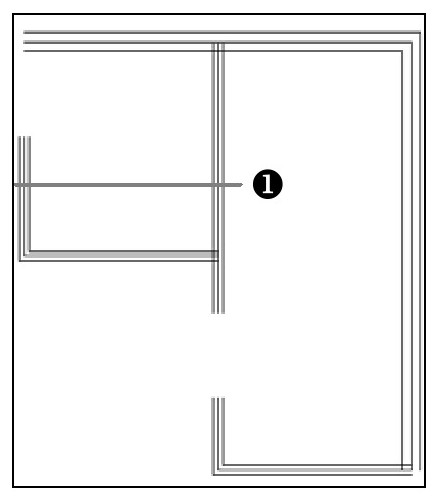

STEP 08　十字打开多线

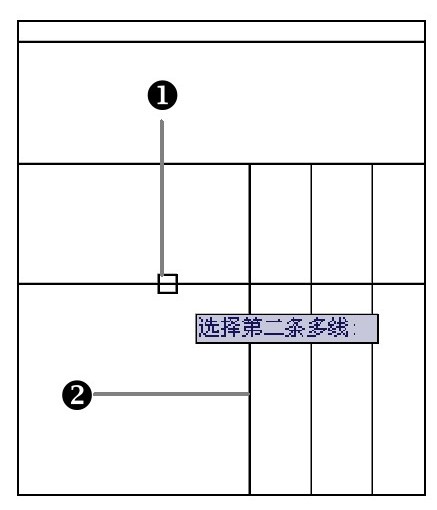

①选择第一条多线。

②选择第二条多线。

③将其余相交的多线打开。 +B9wvszVFmMbVsVzLXmJzRYFl8WKOw4Dot3pH/bBlAodcPPoFwFvzyXEOtoKXAGx
