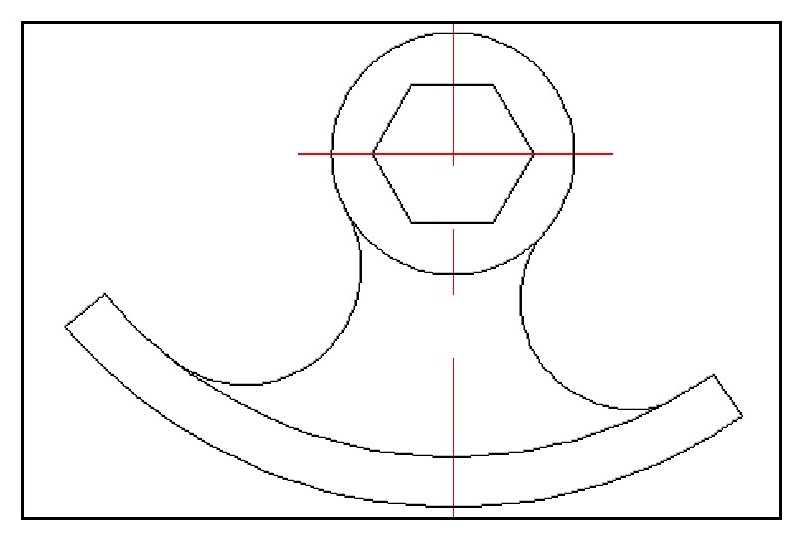

绘制二维图形是AutoCAD 2011的核心功能，二维图形主要是用于平面图纸。掌握二维图形的绘制是学好AutoCAD 2011的关键。常用的二维绘图方式包括点、直线、射线、多段线、矩形、多边形、圆弧、圆、椭圆等。
本章的重要概念有：点的种类以及点的绘制方法，直线类线段和圆弧类线段的绘制方法，矩形、多边形、多段线的绘制方法，通过样条曲线、云线进行辅助绘图的方法。
本章知识点：
单点和多点
直线、射线、构造线
多边形、矩形
螺旋线
圆弧、圆、椭圆
样条曲线、云线
点是构成图形的基础，点主要用于作为辅助绘图的参考。AutoCAD 2011中的点有定数等分点和定距等分点。为了便于观察，在绘制点之前需要设置点样式。

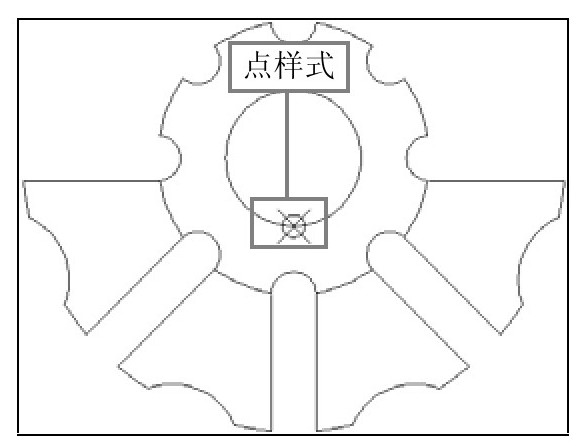

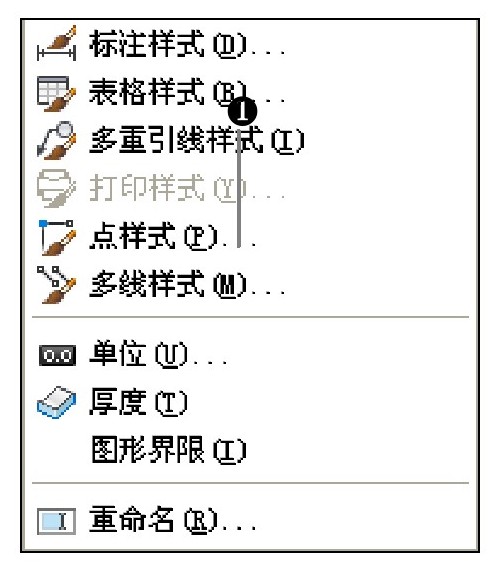

在菜单栏中执行“格式＞点样式”菜单命令，或者在“实用工具”面板中单击“点样式”按钮
，程序将弹出“点样式”对话框。选择一种点样式然后选择点样式的参考方式输入点大小后单击“确定”按钮即可创建点样式。
1.相对于屏幕设置大小

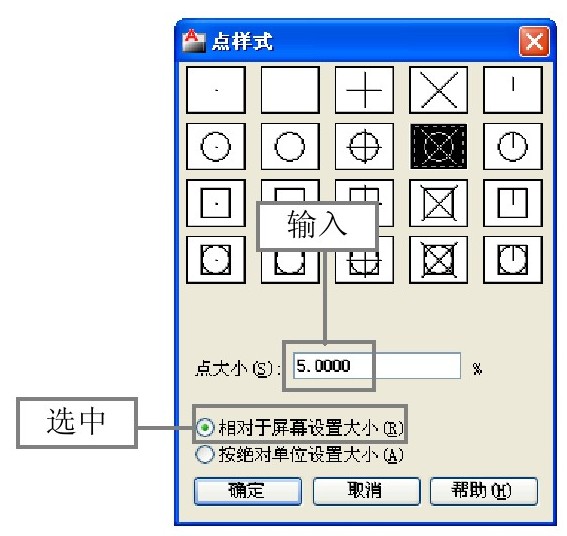

采用该种点样式创建的点是以当前屏幕为参考，将视图进行缩放然后重生成视图即可。可以发现使用该种方式创建的点不会随着视图的缩放而发生改变，点大小为一个百分值，如图3-1所示。
2.按绝对单位设置大小

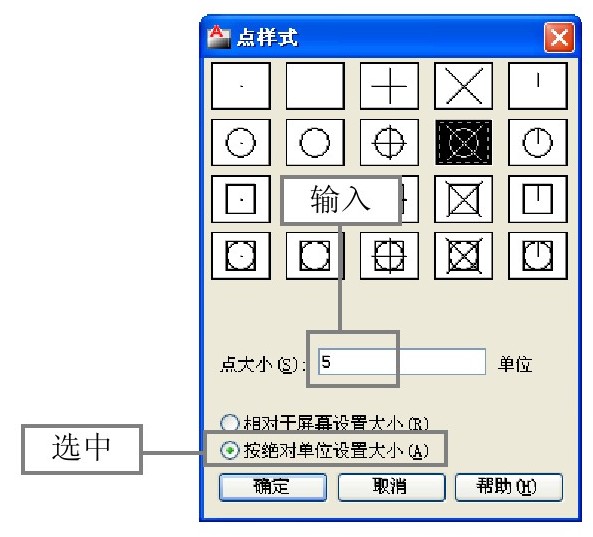

采用该种点样式创建的点是以固定值为参考，将视图进行缩放时点大小也会随着进行变化，该值为一个恒定的值，如图3-2所示。

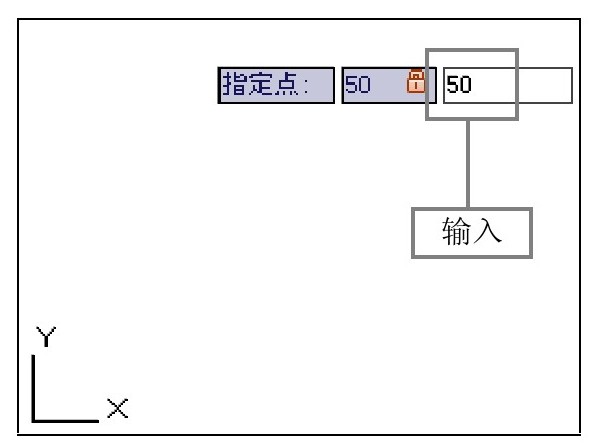

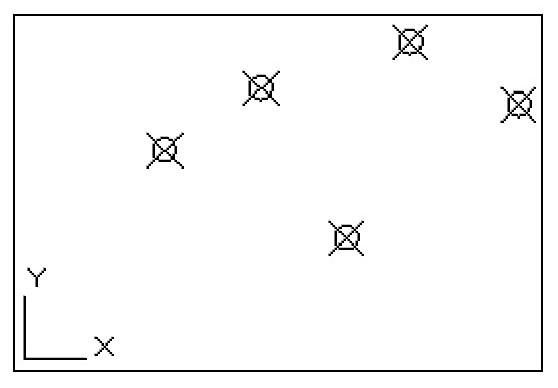

设置完点样式后就可以绘制点。点分为单点和多点，在菜单栏中执行“绘图＞点＞单点”菜单命令，然后指定点的位置即可创建点。创建点的方法有两种：第一种方法是输入准确的坐标值创建点，如图3-3所示。第二种是选择一个参考创建点，选择的参考可以是对象上的点，也可以是相对于对象之外的参考点，如图3-4所示。
多点与单点的创建方法是一样的，多点是多个单点的集合。在菜单栏中执行“绘图＞点＞多点”菜单命令，然后分别指定点的位置即可创建点，如图3-5所示。
知识补充
在输入坐标值时，程序默认是以XY平面为绘图平面，默认的Z坐标值为0，所以只需输入X坐标值和Y坐标值即可创建点。用户可以在键盘上按下【Tab】键在X坐标值与Y坐标值之间进行切换，在输入当前坐标值时前一个坐标值将被锁定。
定数等分点是将所选线段按照指定的段数进行平均等分。首先选择一条要进行等分的线段，然后输入要等分的段数，程序自动计算出每段线段的长度并生成等分点。
原始文件：dwg\原始文件\Ch3\绘制定数等分点.dwg
最终文件：dwg\最终文件\Ch3\绘制定数等分点.dwg

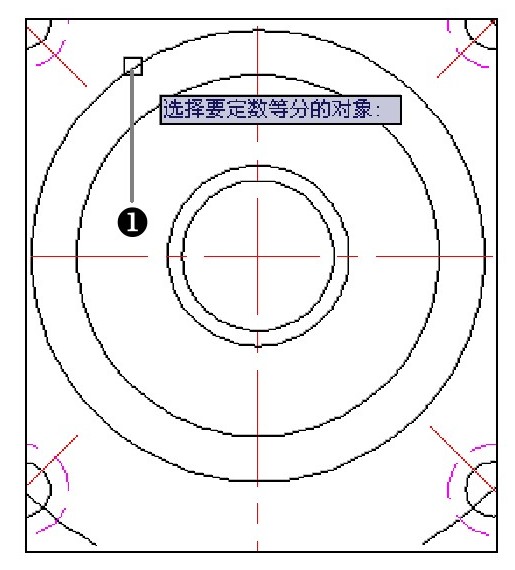

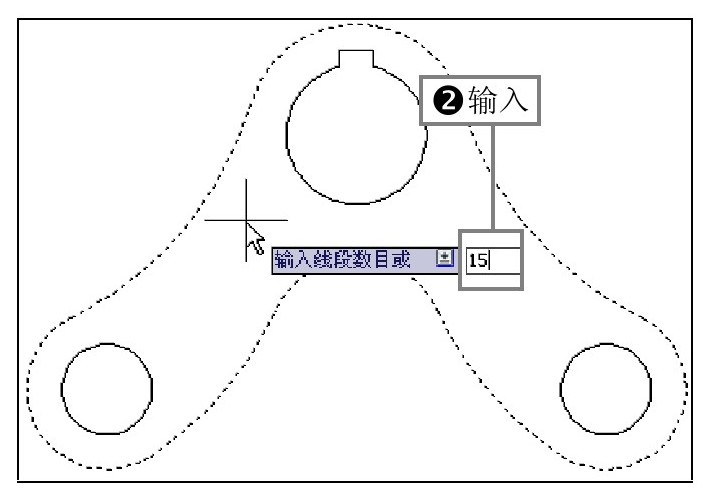

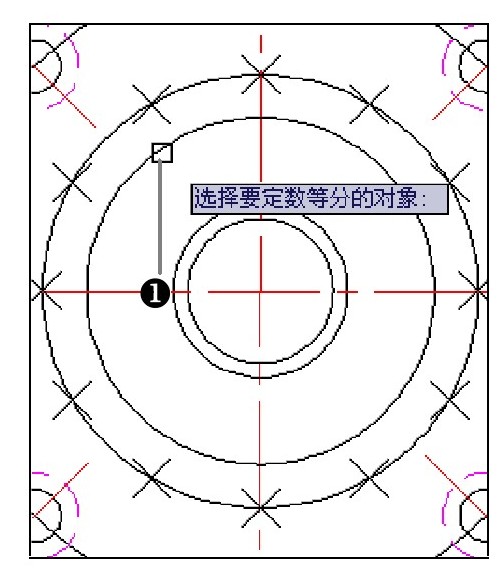

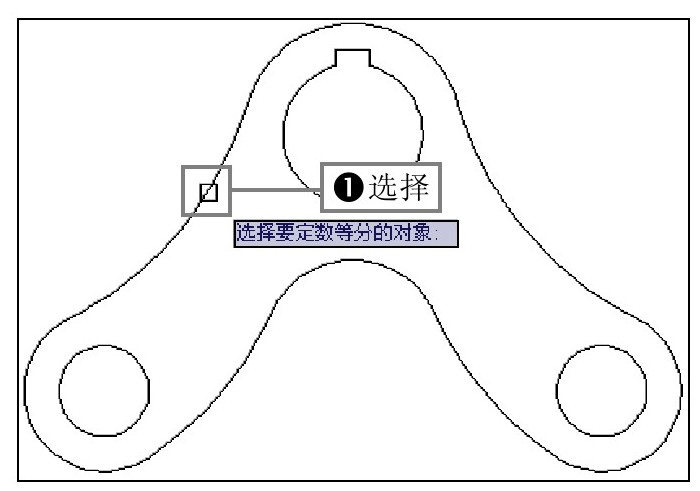

打开“dwg\原始文件\Ch3\绘制定数等分点.dwg”图形文件，在菜单栏中执行“绘图＞点＞定数等分点”菜单命令。①选择要等分的线段，如图3-6所示。②选择完成后输入等分段数，如图3-7所示。

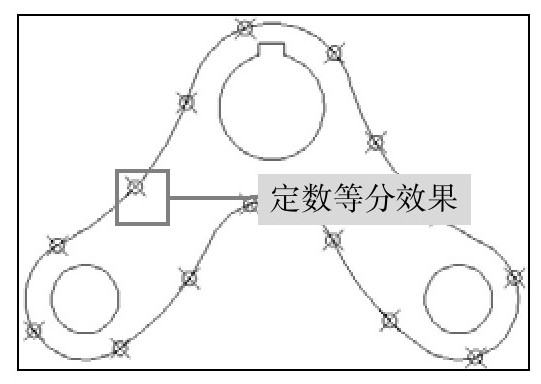

在键盘上按下【Enter】键程序自动将所选的线段进行平均等分，并生成等分点，如图3-8所示。
知识补充
在进行定数等分线段之前同样需要先设置点样式。要等分的线段可以是封闭的线段，也可以是开放的线段。
定距等分点是将所选线段按指定的距离进行等分，等分后每一段距离都是恒定的长度，如果最后一段不够指定的长度，将作为单独的一段。
原始文件：dwg\原始文件\Ch3\绘制定距等分点.dwg
最终文件：dwg\最终文件\Ch3\绘制定距等分点.dwg

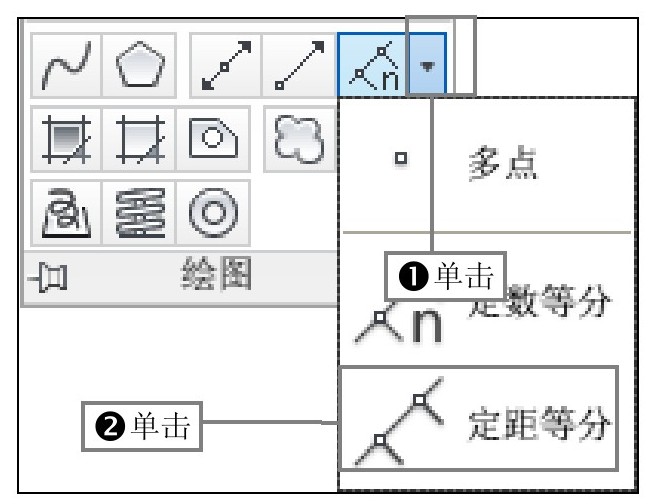

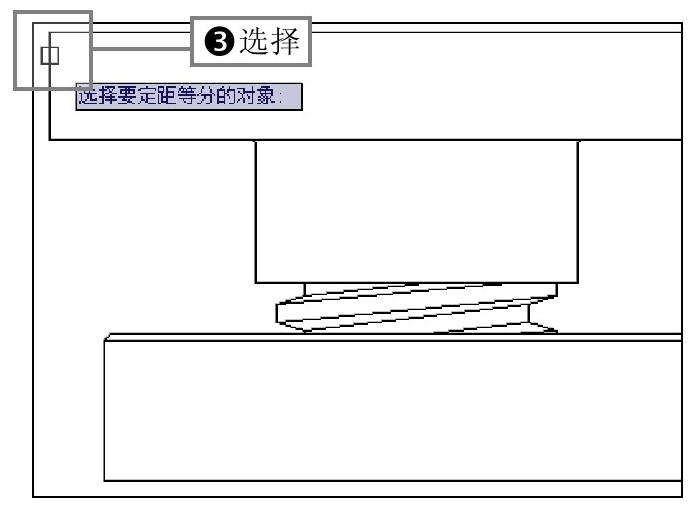

打开“dwg\原始文件\Ch3\绘制定距等分点.dwg”图形文件，①在“绘图”面板中“多点”按钮旁单击下三角按钮，②单击“定距等分”按钮
，如图3-9所示。③选择要进行等分的线段，如图3-10所示。

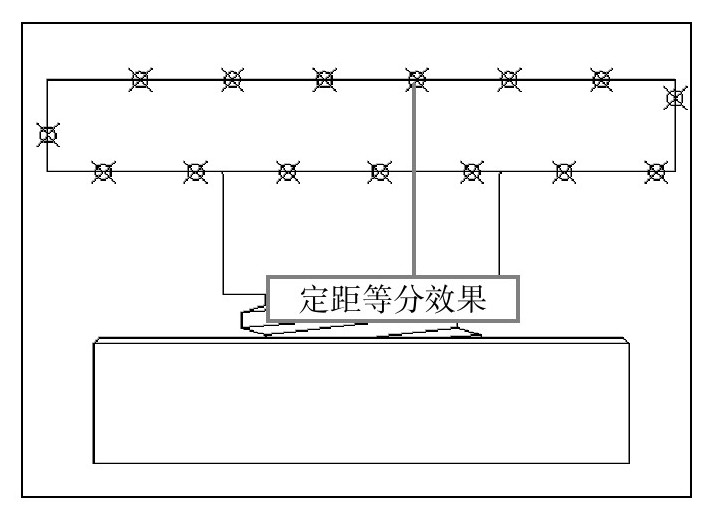

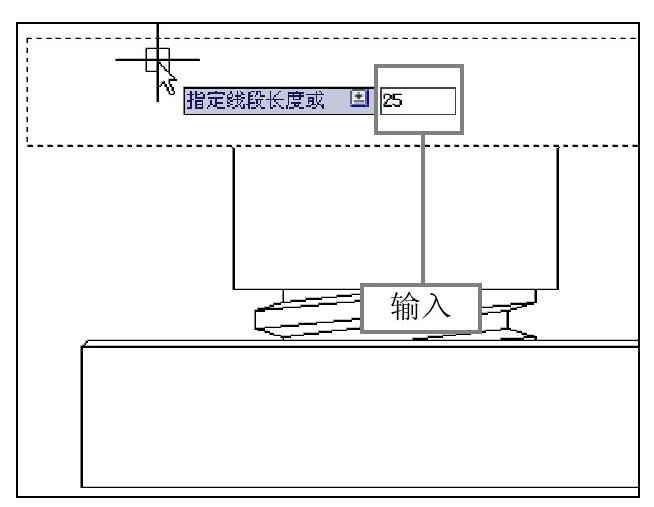

输入线段的长度，如图3-11所示。然后在键盘上按下【Enter】键确定，程序自动将线段进行等分，并生成等分点，如图3-12所示。
在绘图的过程中经常需要将线段进行平均等分，利用AutoCAD 2011的“定数等分”命令可以创建参考点，然后将创建的参考点进行连接来创建辅助线段。
操作难度：**
综合应用：**
发散性思维：**

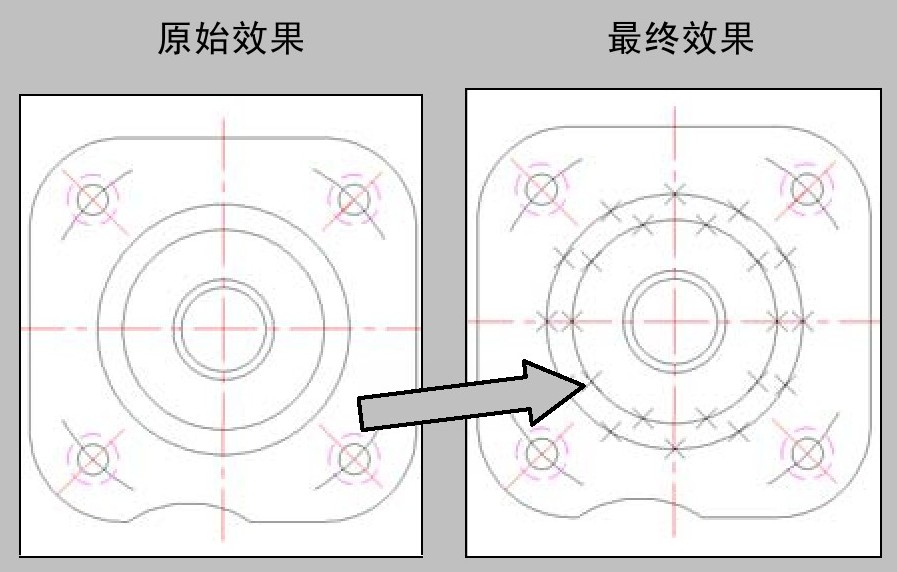

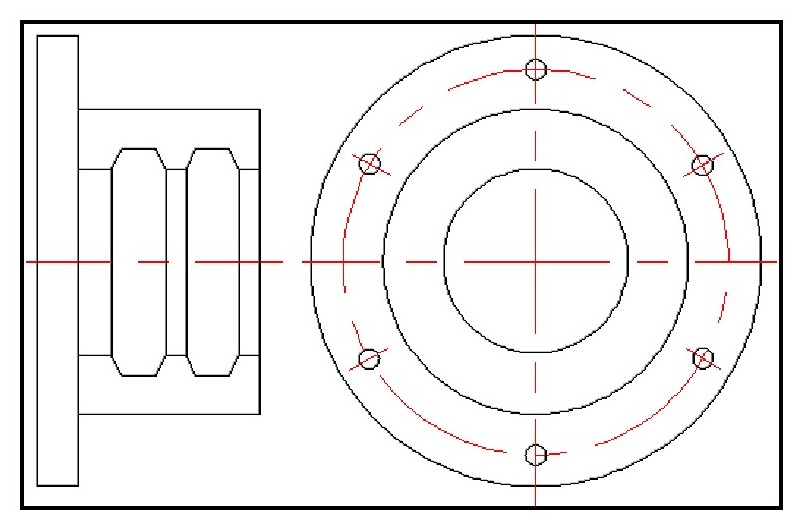

原始文件：dwg\原始文件\Ch3\等分端盖零件图.dwg
最终文件：dwg\最终文件\Ch3\等分端盖零件图.dwg
STEP 01 设置点样式
打开“dwg\原始文件\Ch3\等分端盖零件图.dwg”。
①在菜单栏中执行“格式＞点样式”菜单命令。
②在“点样式”对话框中选择点样式。

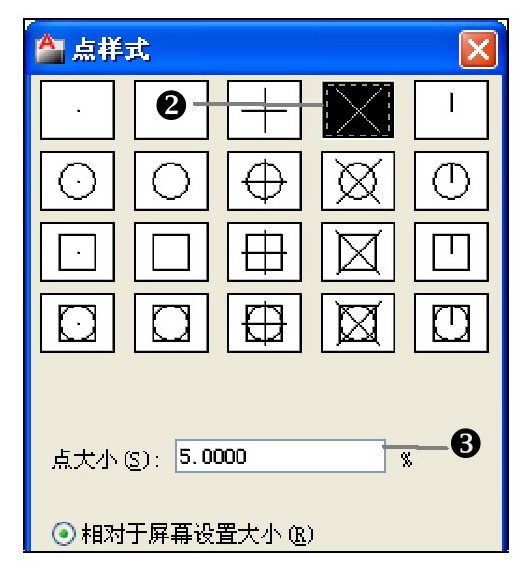

③选中“相对于屏幕设置大小”单选按钮，输入点大小为5.0000，然后单击“确定”按钮。
STEP 02 等分第一个圆
①在菜单栏中执行“绘图＞点＞定数等分”菜单命令。选择第一个圆作为要进行等分的线段。

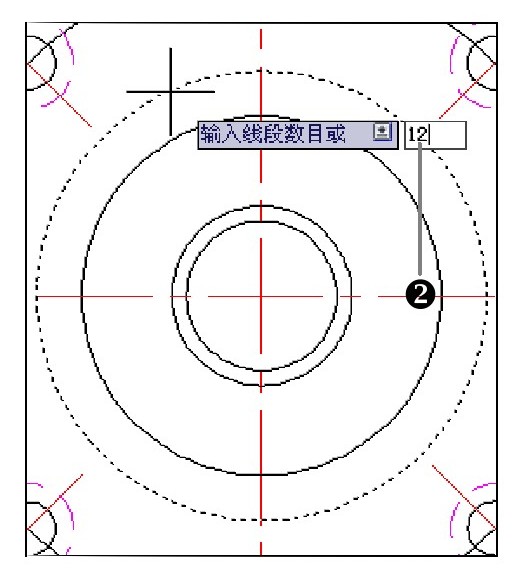

②输入段数为12，然后在键盘上按下【Enter】键确定。
STEP 03 等分第二个圆
①在键盘上再次按下【Enter】键执行“定数等分”命令，并选择第二个圆作为要进行等分的线段。

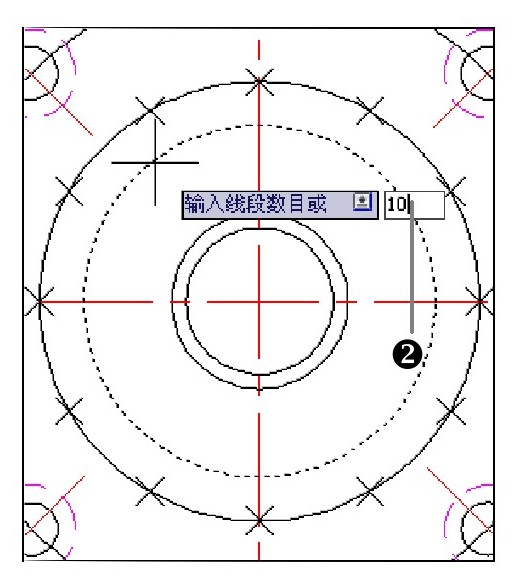

②输入段数为10，然后在键盘上按下【Enter】键确定。
