2.5　坐标系的应用

坐标系主要是用于图形的位置参考。AutoCAD 2011中的坐标系有三个，分别是世界坐标系、用户坐标系和三维坐标系。

2.5.1　世界坐标系与工作坐标系

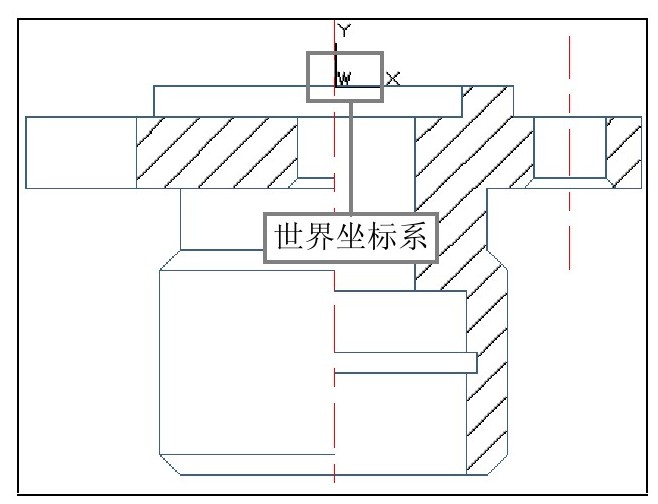

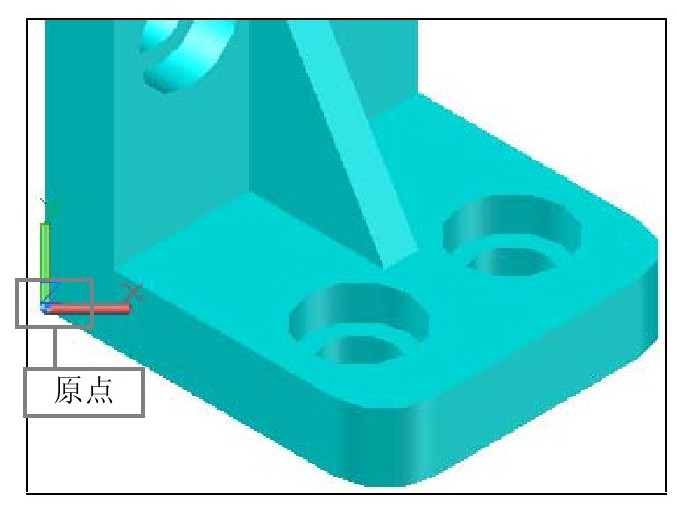

世界坐标系简称WCS坐标系，是一个固定的坐标系，新建图形文件时就已经存在。世界坐标系与用户坐标系是重合在一起的，世界坐标系不能进行更改，主要是用来作为工作坐标系的参考。世界坐标系的X轴为水平方向，Y轴为竖直方向，X轴与Y轴的交点为坐标系的原点。以世界坐标系的原点为参考，水平方向的右边为正X轴，水平方向的左边为负X轴；竖直方向的上边为正Y轴，竖直方向的下边为负Y轴，如图2-47所示。

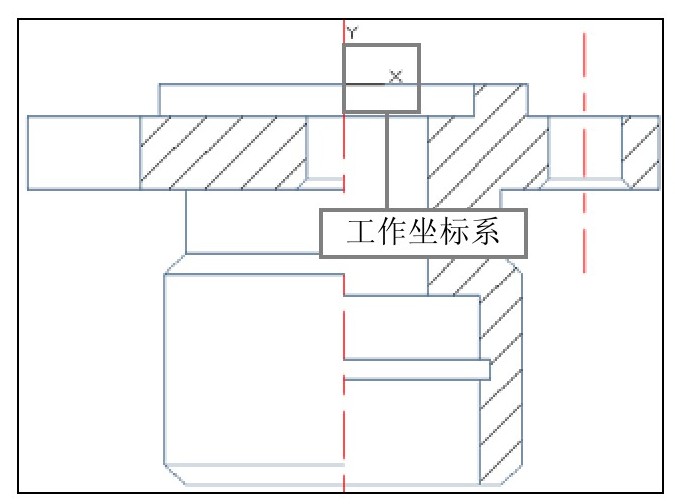

工作坐标系也叫用户坐标系，简称为UCS坐标系，是用户根据绘图需要自定义的坐标系。用户可以定义多个工作坐标系，工作坐标系可以进行编辑，如图2-48所示。

2.5.2　创建工作坐标系

用户在创建工作坐标系时可以采用多种方法来进行创建。在“工具＞新建UCS”菜单下面执行相关的命令可以创建工作坐标系，用户可以根据绘图的需要来创建适合的工作坐标系。下面介绍常用的创建工作坐标系的方法。

1.根据对象的面创建工作坐标系

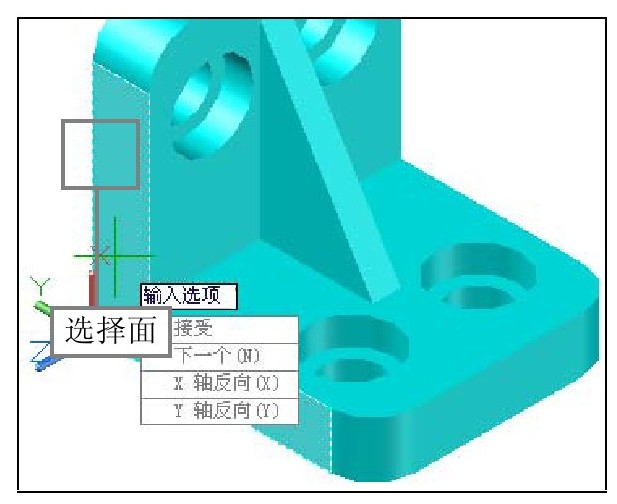

该种方法是：根据所选对象的面创建工作坐标系。在菜单栏中执行“工具＞新建UCS＞面”菜单命令，选择一个面作为工作坐标系的放置面，然后根据提示输入选项来调整工作坐标系，如图2-49所示。

2.根据当前视图创建工作坐标系

该种方法是：以当前视图为参考创建工作坐标系。在菜单栏中执行“工具＞新建UCS＞视图”菜单命令，指定工作坐标系的原点，程序将以视图水平方向为X轴，以视图竖直方向为Y轴创建工作坐标系，如图2-50所示。

3.根据原点创建工作坐标系

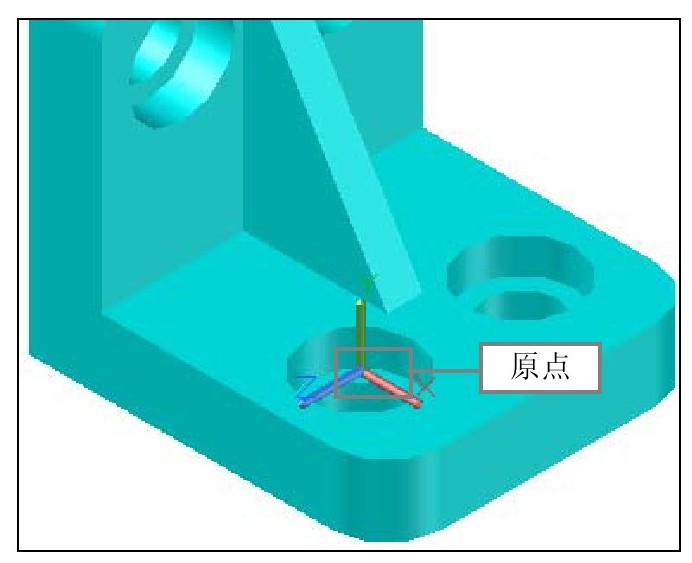

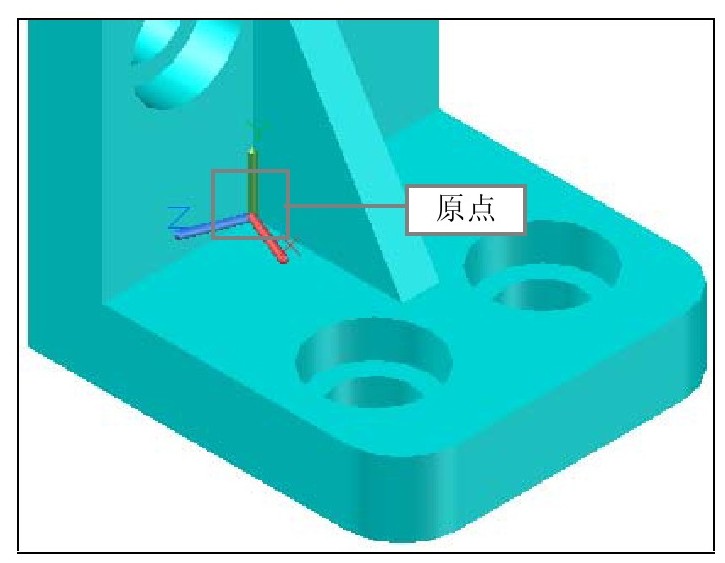

该种创建工作坐标系的方法是：以当前坐标系的X轴为新坐标系的X轴方向，以当前坐标系的Y轴为新坐标系的Y轴方向，以指定的点为工作坐标系的原点。在菜单栏中执行“工具＞新建UCS＞原点”菜单命令，指定坐标系的原点即可创建工作坐标系，如图2-51所示。

4.根据Z轴矢量创建工作坐标系

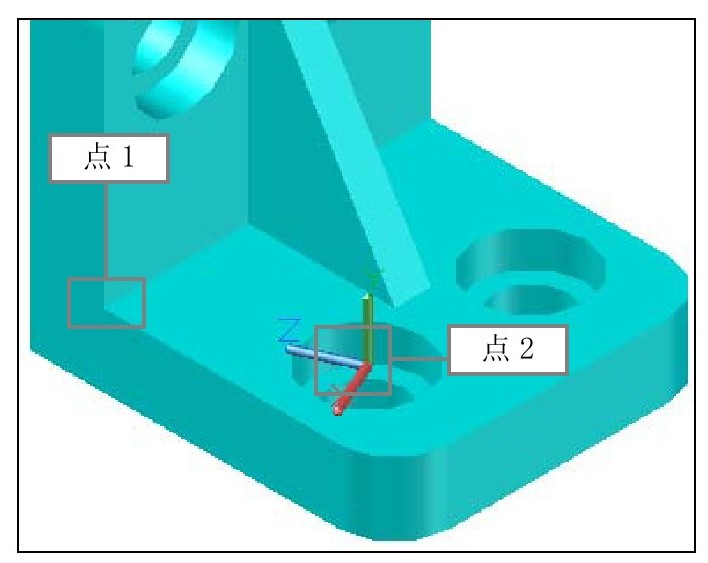

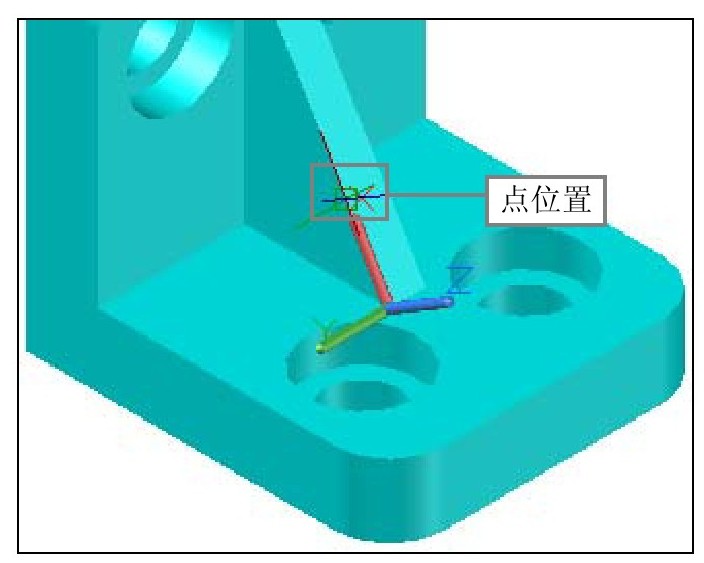

该种创建工作坐标系的方法是：指定坐标系的原点和Z轴上的任意点来创建工作坐标系。在菜单栏中执行“工具＞新建UCS＞Z轴矢量”菜单命令，然后指定坐标系的原点，再指定Z轴上的点即可创建工作坐标系，如图2-52所示。

5.根据三点创建工作坐标系

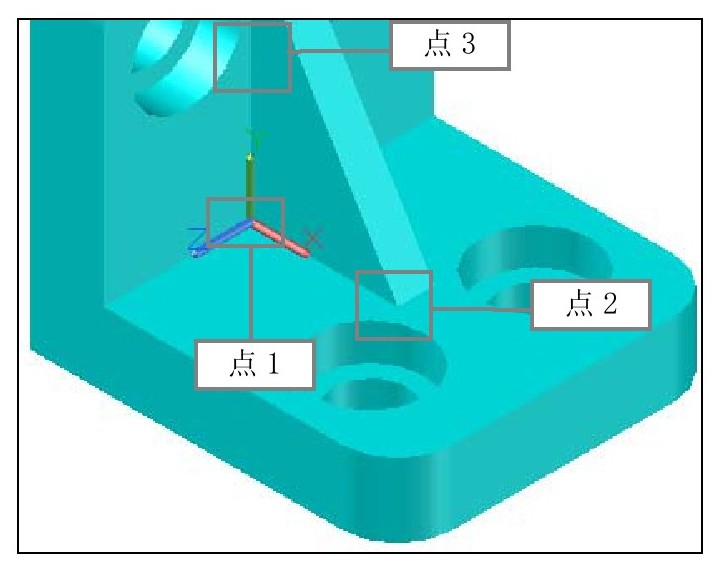

该种创建工作坐标系的方法是：指定工作坐标系的原点、X轴上的点和Y轴上的点创建工作坐标系。在菜单栏中执行“工具＞新建UCS＞三点”菜单命令，分别指定三个点即可创建工作坐标系，如图2-53所示。

6.分别绕X,Y,Z轴旋转创建工作坐标系

该种创建工作坐标系的方法是：以当前坐标系为参考，分别绕指定的轴进行旋转来创建工作坐标系。在菜单栏中执行“工具＞新建UCS＞Y”菜单命令，然后输入旋转角度，程序即可按指定的旋转轴和角度进行旋转，如图2-54所示。

7.根据所选对象创建工作坐标系

该种创建工作坐标系的方法是：根据所选对象自动创建工作坐标系，如图2-55所示。

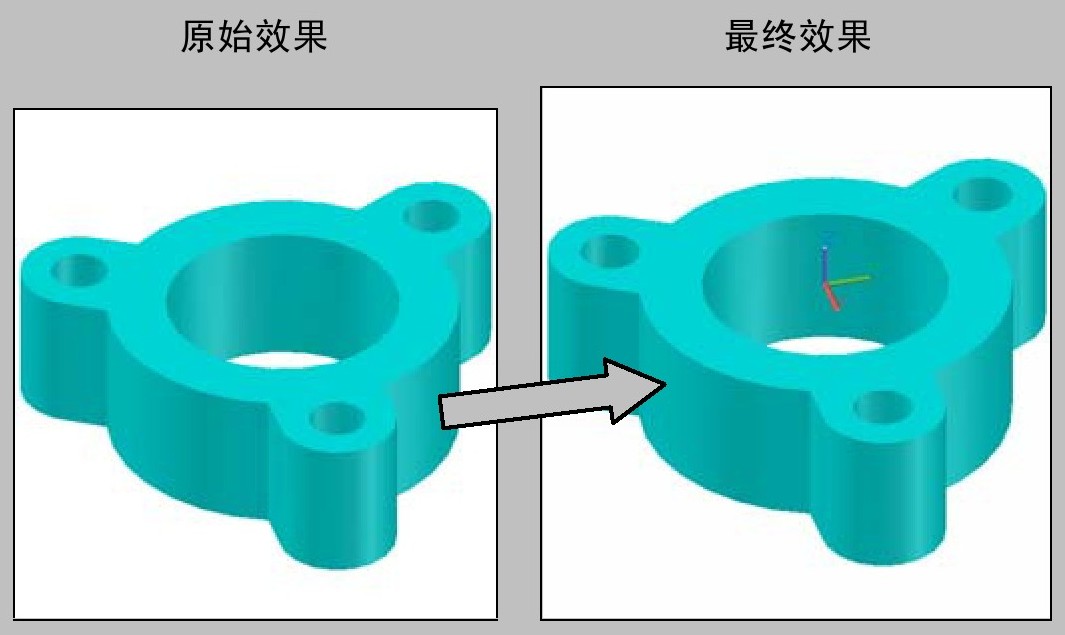

实例精炼——为管类零件创建坐标系

在绘图的过程中为了方便绘图经常会调整工作坐标系，特别是对于不规则形状的图形必须先将坐标系调整好才能继续绘图。下面以阀管为例来介绍工作坐标系的创建方法。

操作难度：*

综合应用：*

发散性思维：**

原始文件：dwg\原始文件\Ch2\为管类零件创建坐标系.dwg

最终文件：dwg\最终文件\Ch2\为管类零件创建坐标系.dwg

STEP 01　新建工作坐标系

打开“dwg\原始文件\Ch2\为管类零件创建坐标系.dwg.”图形文件。

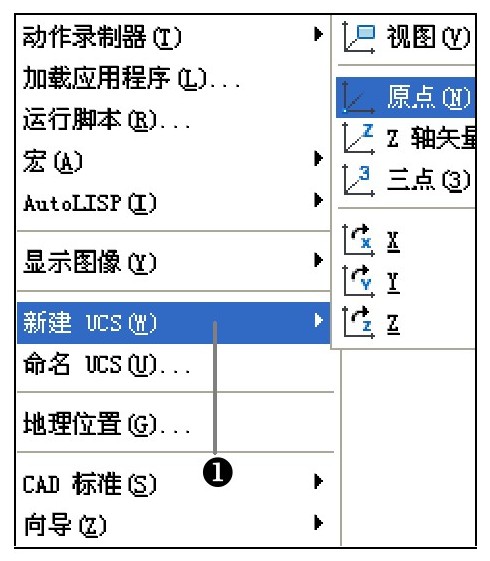

①在菜单栏中执行“工具＞新建UCS＞原点”菜单命令。

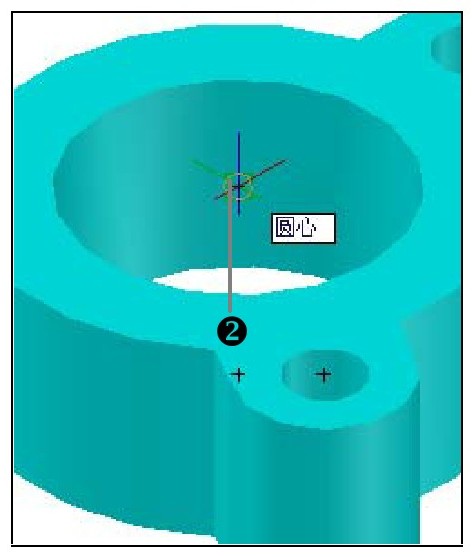

②在绘图窗口中指定圆心点为坐标系的原点，程序自动在指定的点上创建工作坐标系。

STEP 02　调整工作坐标系

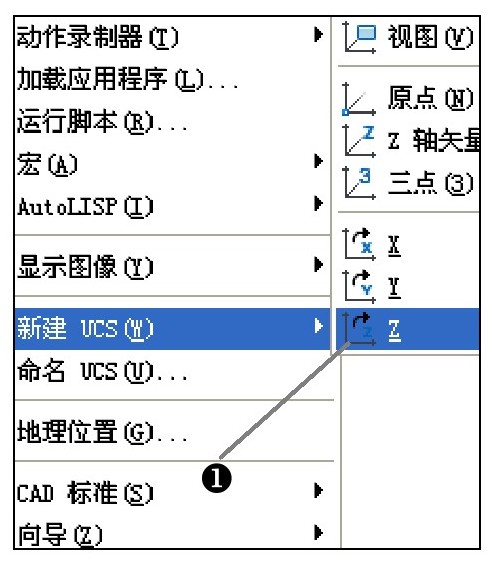

①在菜单栏中执行“工具＞新建UCS＞Z”菜单命令。

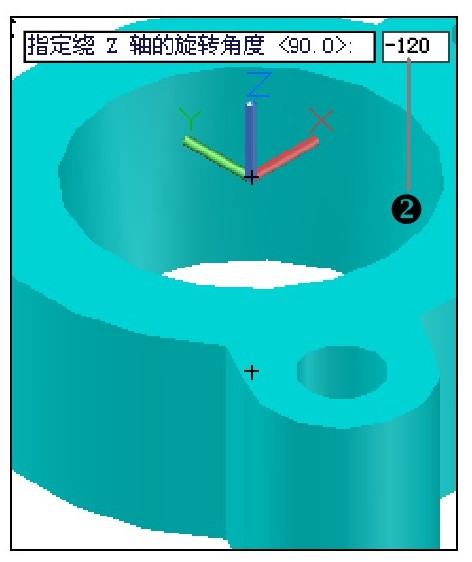

②根据提示输入旋转角度为“-120”度，然后在键盘上按下【Enter】键确定。

知识补充

在使用AutoCAD 2011绘制图形时，程序默认的绘图平面为XY平面，如果要在其他平面上绘制图形，则需要切换绘图平面。通常情况下只能看见X轴和Y轴，实际上Z轴也是存在的，通过动态旋转图形或是切换到等轴测图则可以看见Z轴。 +B9wvszVFmMbVsVzLXmJzRYFl8WKOw4Dot3pH/bBlAodcPPoFwFvzyXEOtoKXAGx
