2.3　图形的基本控制

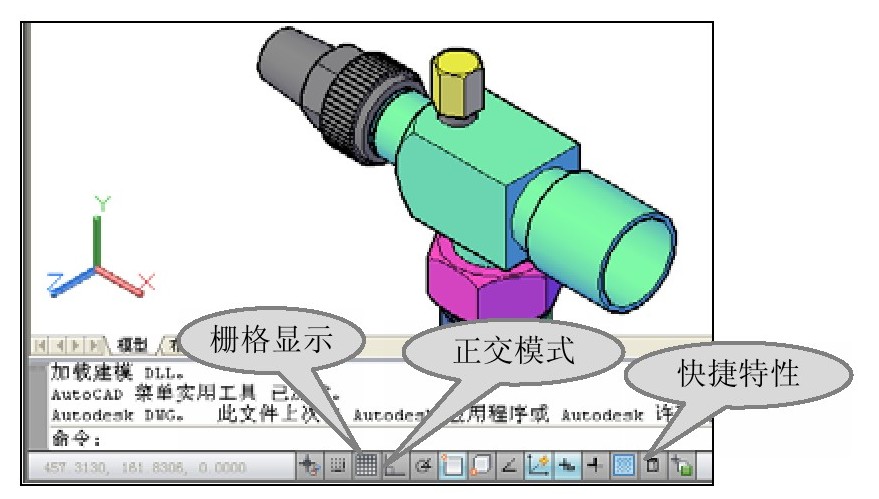

在工作界面下方的状态栏中程序提供了一系列图形控制工具，这些工具可以让用户在绘图的过程中提供对象捕捉、正交模式、栅格显示、极轴追踪、对象追踪、动态输入、快捷特性等帮助，如图2-19所示。

2.3.1　推断约束

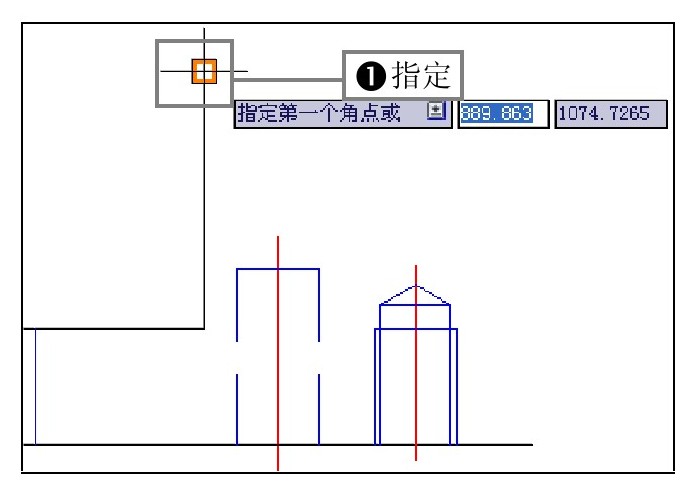

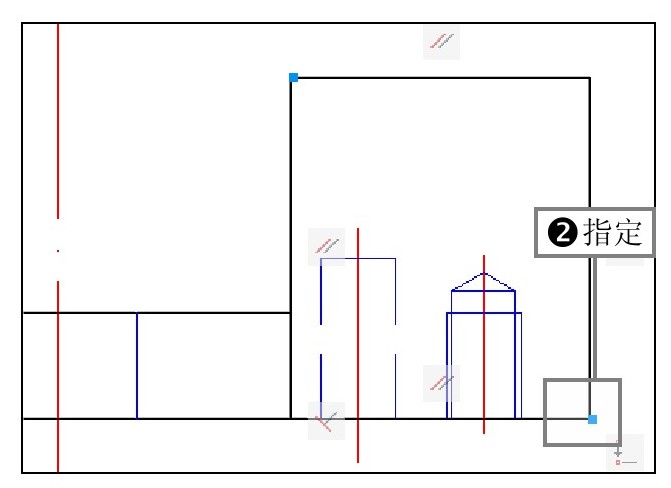

推断约束可以让用户在创建或编辑对象的关联点之间应用约束，推断约束后不会重新定位对象。在状态栏中单击“推断约束”按钮 ，在功能面板中单击“矩形”按钮 ，①指定第一个角点，如图2-20所示。②指定第二个角点绘制矩形，在绘制的矩形上将应用约束，如图2-21所示。

2.3.2　捕捉模式

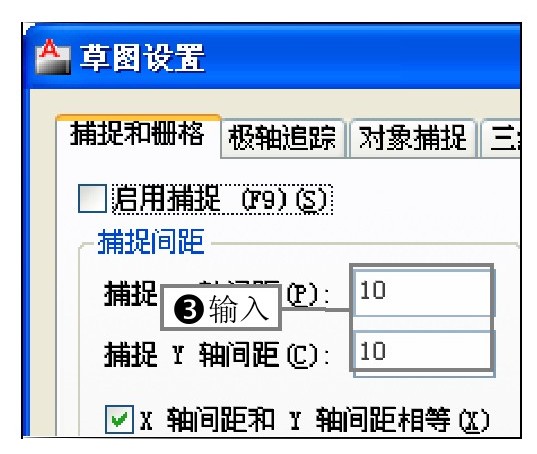

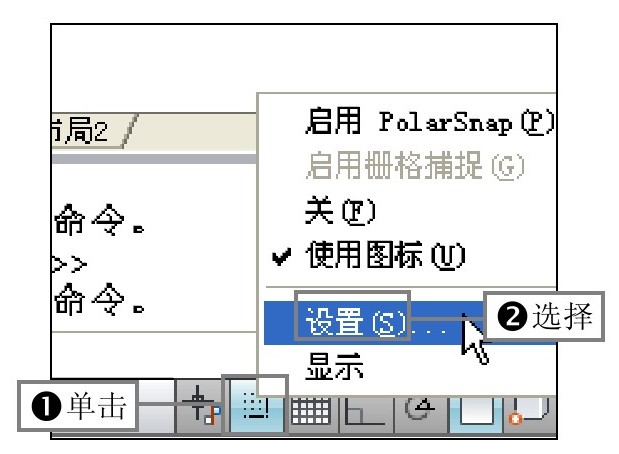

捕捉模式是按指定的间距进行移动，移动的距离取决于X轴间距和Y轴间距。①在状态栏中单击“捕捉模式”按钮 启用捕捉模式，②在“捕捉模式”按钮上右击鼠标选择“设置”命令，如图2-22所示，③在弹出来的“草图设置”对话框中的“捕捉和栅格”选项中输入X轴间距和Y轴间距，然后单击“确定”按钮启用栅格，如图2-23所示。

技巧点拨

设置的轴间距越小，捕捉就越准确。轴间距值较大时，可以将图形放大来查看捕捉的点位置。用户还可以设置X轴间距与Y轴间距不相等。

2.3.3　栅格显示

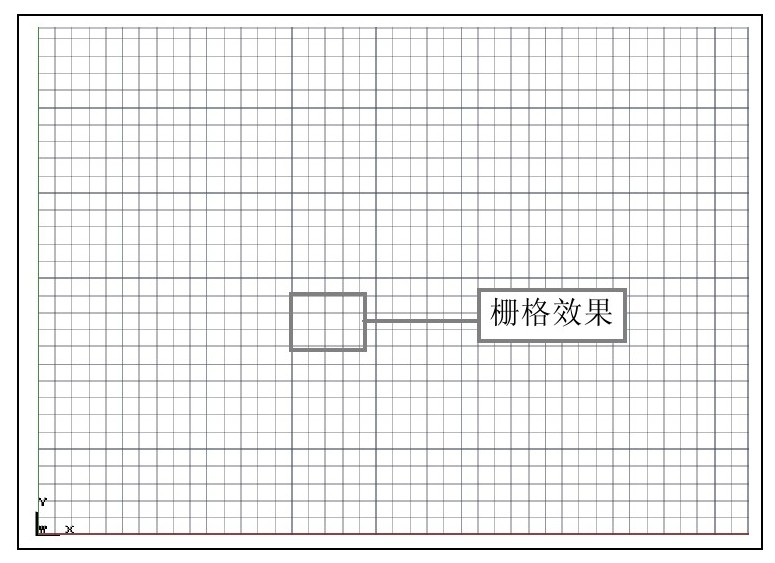

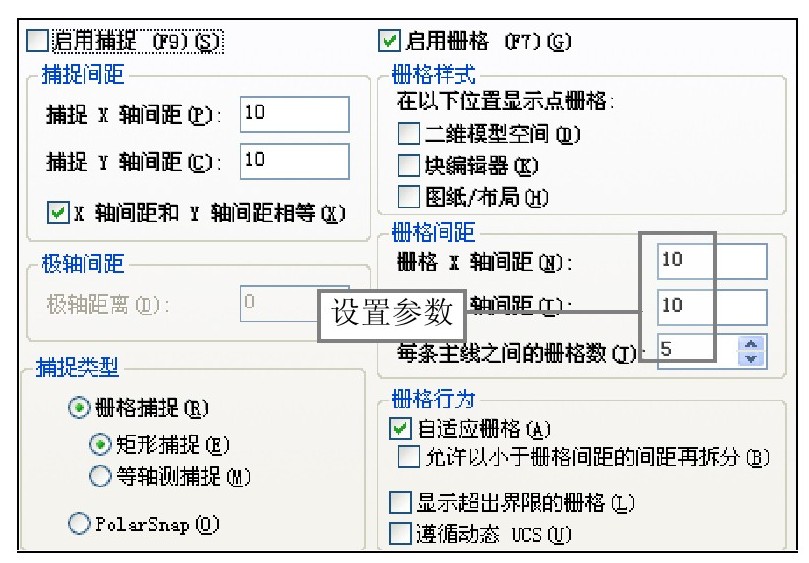

栅格是点或线的矩阵，栅格遍布整个绘图区域。在状态栏中单击“栅格显示”按钮 启动栅格显示，如图2-24所示。打开栅格显示可以查看对象之间的距离，在“栅格显示”按钮上右击鼠标选择“设置”命令将弹出“草图设置”对话框，在该对话框中用户可以设置栅格的间距以及栅格的数量，如图2-25所示。

2.3.4　正交模式

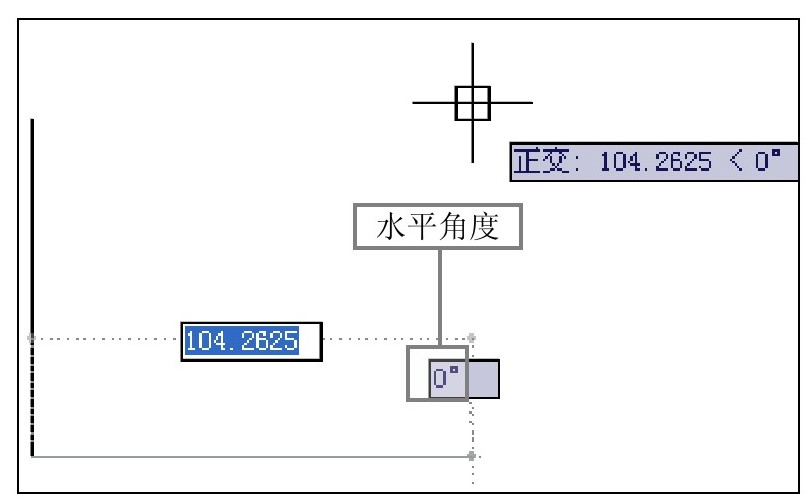

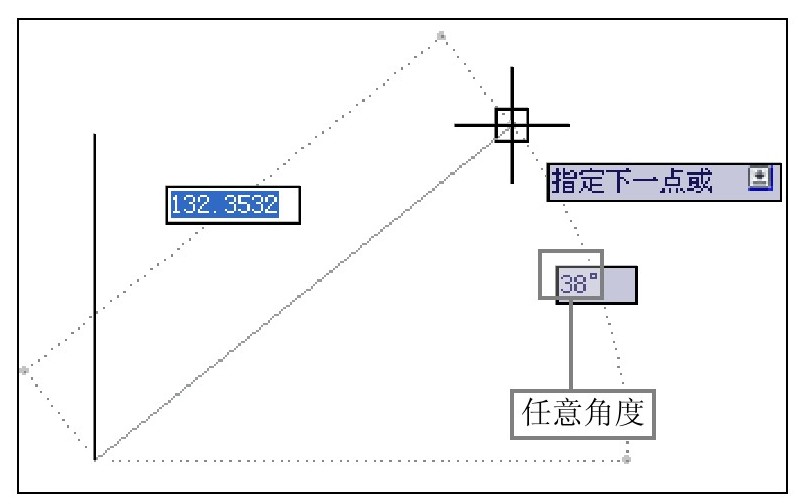

在绘图的过程中经常会绘制水平直线或竖直直线，通过“正交模式”功能就能够解决这个问题。在状态栏中单击“正交模式”按钮 ，正交模式只能沿水平方向和竖直方向绘制图形，如图2-26所示，而关闭正交模式则可以以任意角度来绘制图形，如图2-27所示。正交模式可以在绘图图形之前定义，也可以在绘图的过程中定义。

2.3.5　极轴追踪

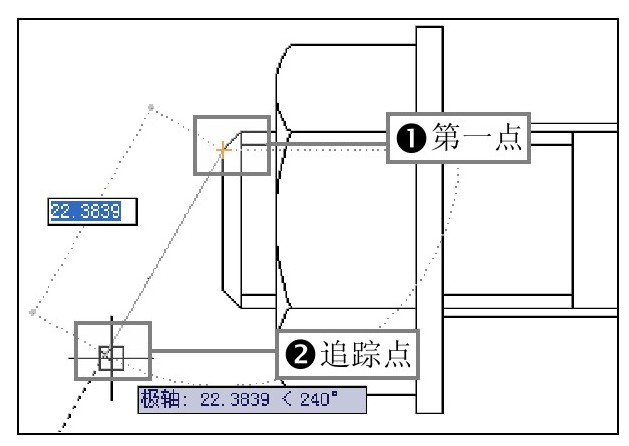

极轴追踪可以捕捉延长线上的点位置，极轴追踪和正交模式将不能同时打开，打开极轴追踪将会关闭正交模式。极轴追踪可以沿着5，10，15，18，22.5，30，45，60，90度进行追踪。在状态栏中单击“极轴追踪”按钮 ，然后绘制图形，①指定第一点，②移动光标指定追踪点，程序自动进行极轴追踪，如图2-28所示。

2.3.6　对象捕捉

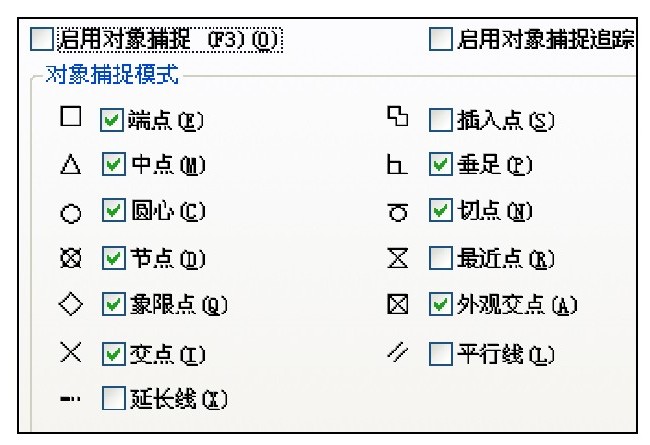

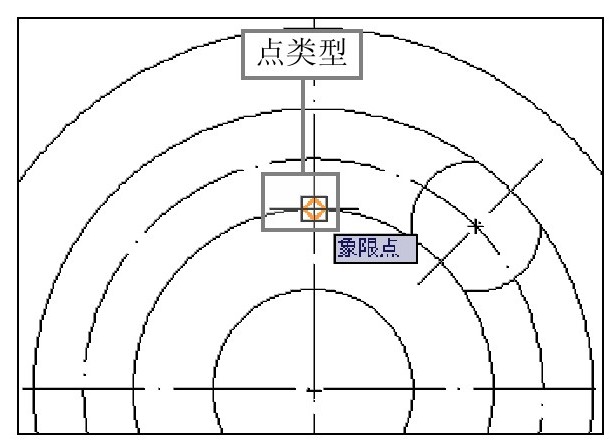

在选择对象的时候需要用到对象捕捉功能，对象捕捉分为自动捕捉和手动捕捉。在状态栏中按下“对象捕捉”按钮 ，使用绘图工具绘制图形，选择对象后程序会根据所选对象来判断点的类型，如图2-29所示。在键盘按住【Ctrl】键右击鼠标，在弹出来的快捷菜单中执行“对象捕捉设置”命令，在“草图设置”对话框中用户可以勾选对象捕捉模式，如图2-30所示。

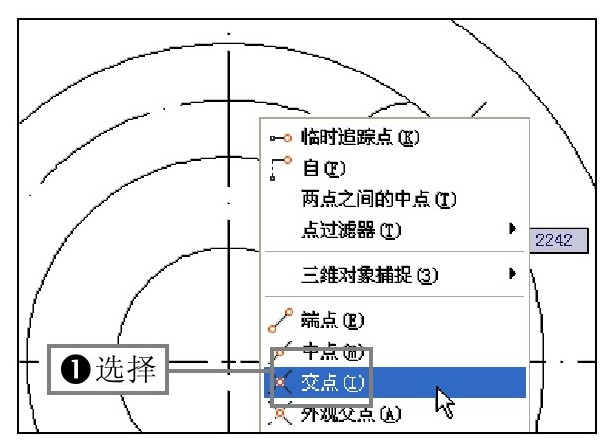

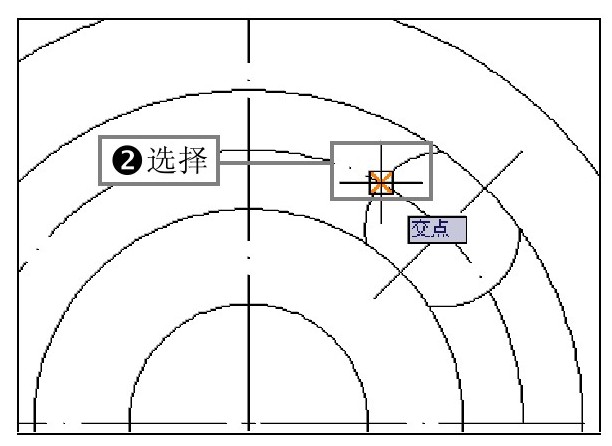

要准确捕捉点就需要限制捕捉类型，在键盘按住【Ctrl】键右击鼠标，①在弹出来的快捷菜单中用户可以选择捕捉类型，如图2-31所示。②选择捕捉类型后在绘图窗口中选择对象，程序将自动限制捕捉类型，如图2-32所示。

技巧点拨

在选择捕捉对象时可以通过缩放图形来指定准确的点类型。特别是在点比较集中的时候，使用该种方法选择点类型可以避免错误的操作。

2.3.7　三维对象捕捉

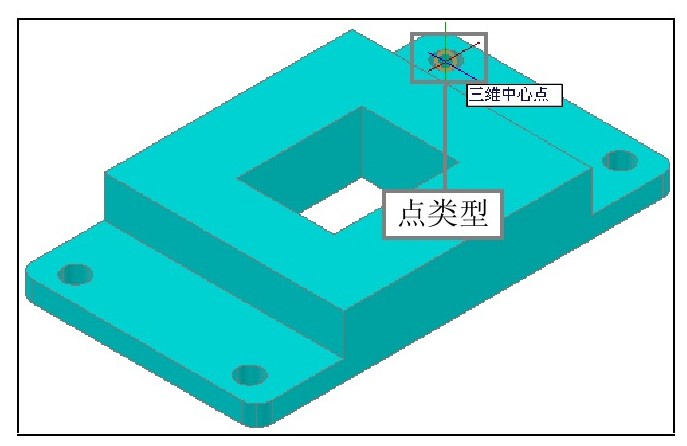

AutoCAD 2011新增加了三维对象捕捉功能。三维对象捕捉功能在三维模型中有效，三维对象捕捉能够捕捉到三维模型的三维顶点、三维端点、三维中心点。在状态栏中按下“三维对象捕捉”按钮 ，执行三维操作，在模型上可以捕捉点类型，如图2-33所示。

2.3.8　对象捕捉追踪

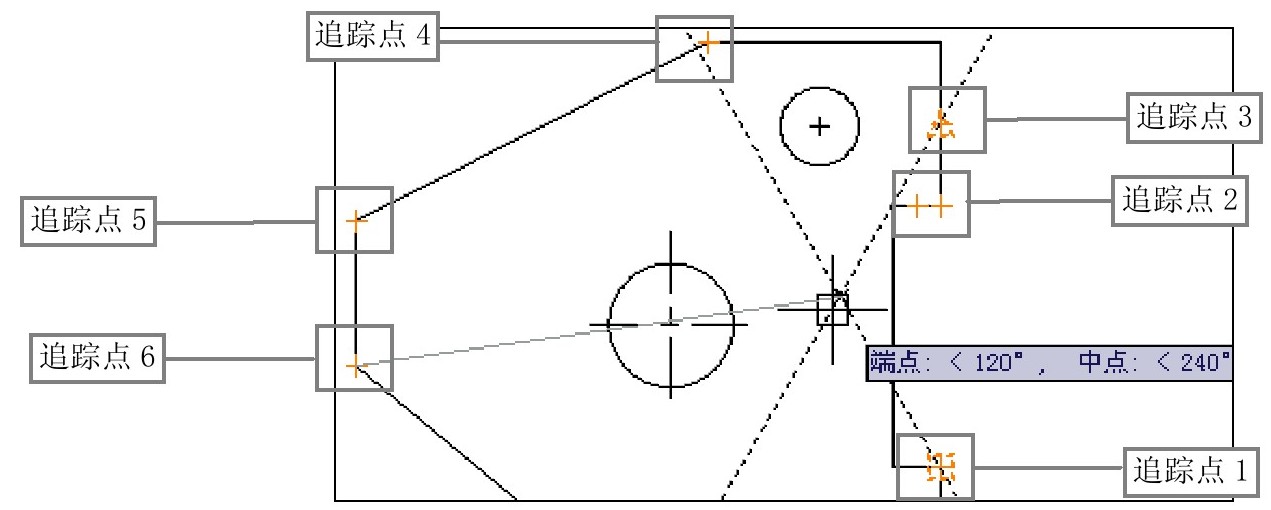

对象捕捉追踪可以追踪多个捕捉点，在状态栏中单击“对象捕捉追踪”按钮 ，使用绘图工具绘制图形，指定点后移动鼠标可以追踪多个捕捉点，追踪的点将以高亮显示，如图2-34所示。

2.3.9　动态输入

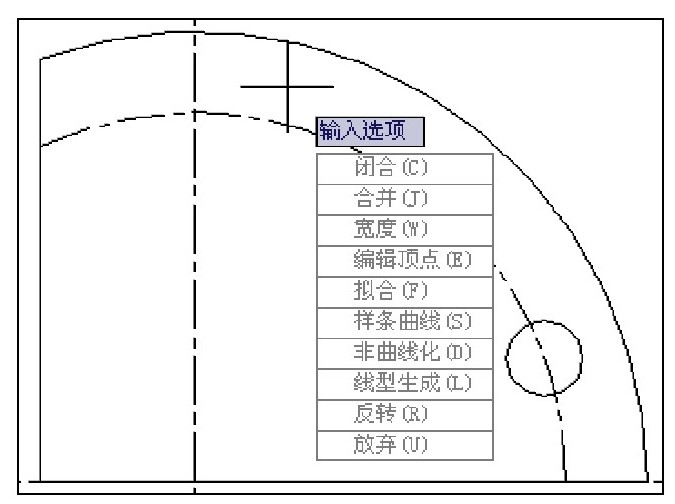

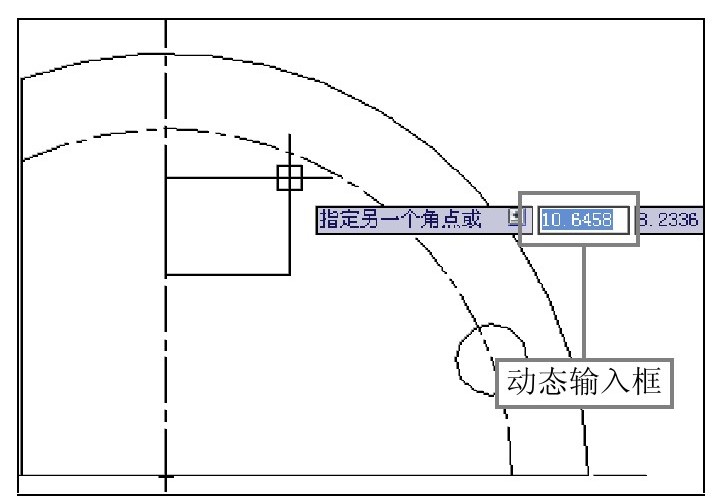

在操作的过程中用户除了从命令窗口中输入命令和参数外，还可以使用动态输入的方式来输入参数。在状态栏中单击“动态输入”按钮 ，在绘制图形的过程中将会出现动态输入框，如图2-35所示。有多个选项以列表的形式出现，如图2-36所示。

2.3.10　线宽显示

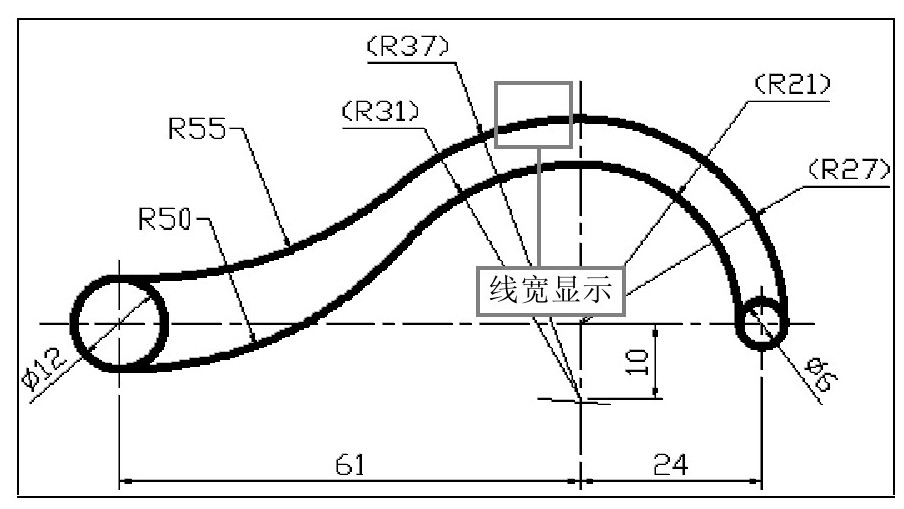

图形中的线段设置了线型宽度，在状态栏中单击“线宽显示”按钮可以查看线宽效果。当线型宽度大于0.3毫米时显示效果才明显，如图2-37所示。

2.3.11　快捷特性

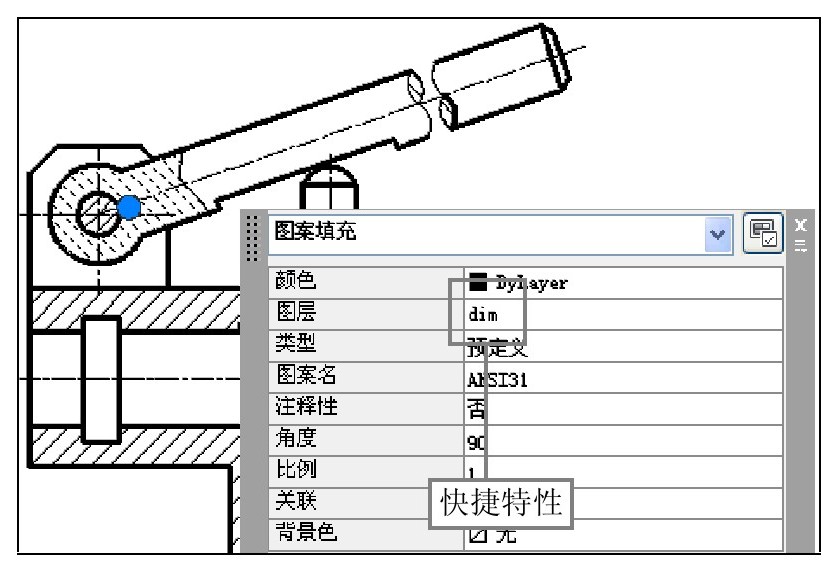

在选择对象时可以通过“快捷特性”来查看对象的相关信息。在状态栏中单击“快捷特性”按钮 ，然后选择要查询的对象，程序将弹出“快捷特性”选项板。该选项板上显示当前所选对象的相关信息，用户也可以在“快捷特性”选项板中来修改参数，如图2-38所示。

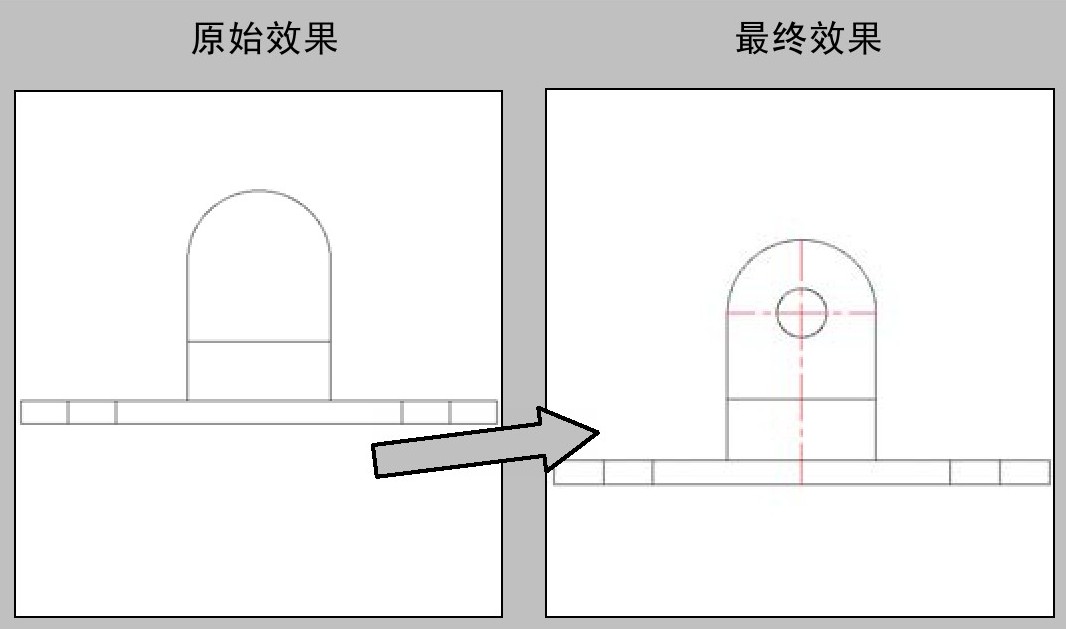

实例精炼——通过约束来绘制中心线

通过约束的方式来绘制图形，可以准确捕捉点的位置，使用约束的方式绘制的图形精确度较高，用户也可以从快捷特性选项板中来更改图层。

操作难度：**

综合应用：**

发散性思维：**

原始文件：dwg\原始文件\Ch2\通过约束来绘制中心线.dwg

最终文件：dwg\最终文件\Ch2\通过约束来绘制中心线.dwg

STEP 01　选择约束类型

打开“dwg\原始文件\Ch2\通过约束来绘制中心线.dwg”。

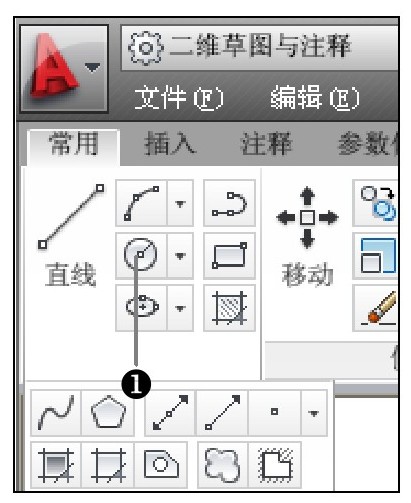

①在功能面板中单击“圆心、半径”按钮。

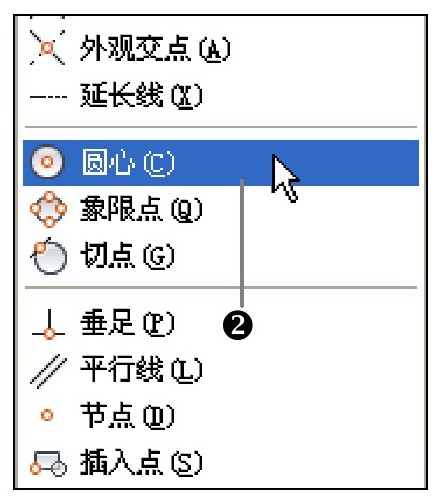

②在键盘上按住【Ctrl】键右击鼠标选择“圆心”。

STEP 02　绘制圆

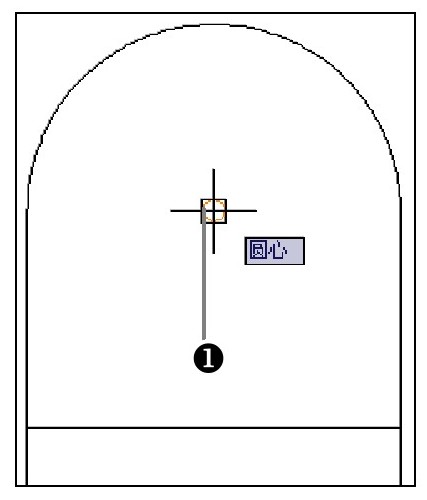

①在绘图窗口中捕捉圆心点。

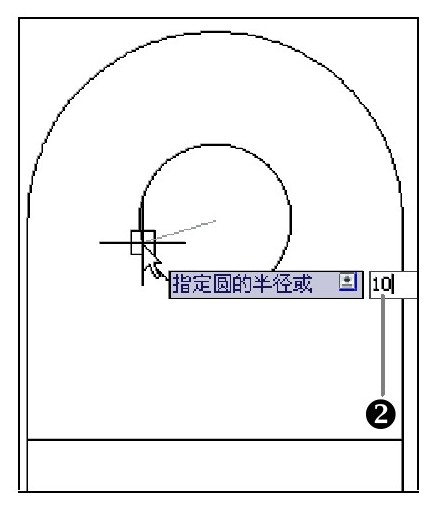

②在状态栏中单击“动态输入”按钮，输入半径为10，然后按下【Enter】键。

STEP 03　绘制直线

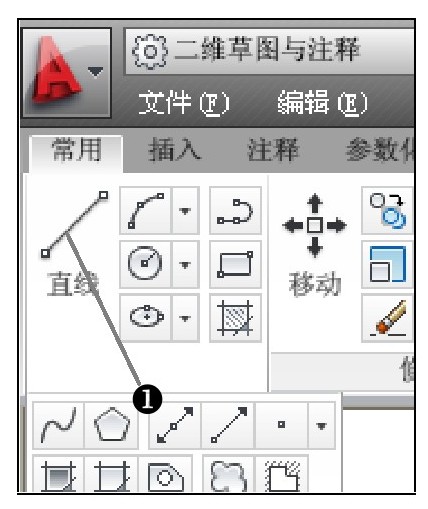

①在功能面板中单击“直线”按钮。

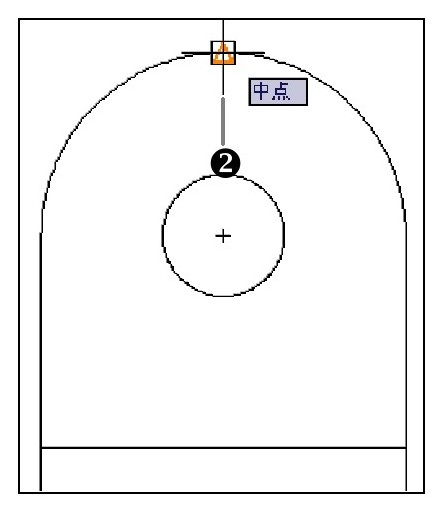

②利用自动捕捉功能捕捉圆弧的中点。

STEP 04　绘制第二条直线

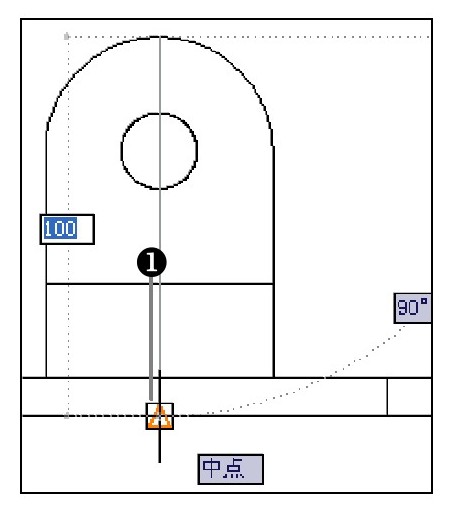

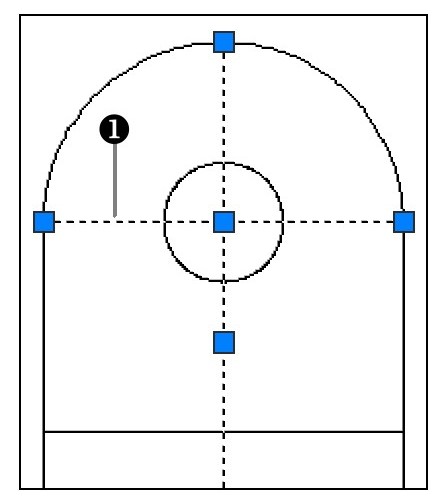

①指定下方线段的中点绘制一条直线。

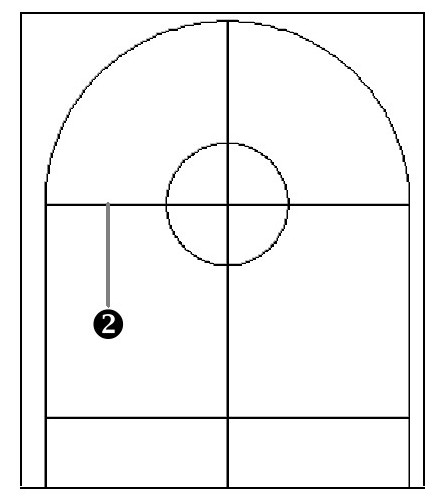

②使用“直线”命令绘制另一条直线。

STEP 05　更改图层

①在状态栏中单击“快捷特性”按钮，选择两条直线。

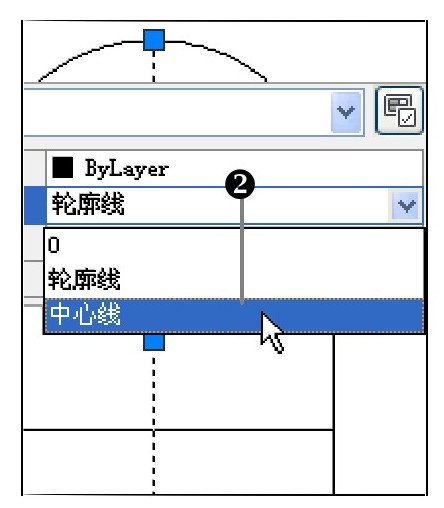

②在“快捷特性”选项板中选择图层为“中心线”图层。 PIiTgrA51X+oXbIUn0PEWY1hVWLs22gTI9tyReF5Ke8IYsuI1amttaM/xVlbu9tl
