新建 10 kV电缆线路：10 kV长远Ⅱ回长 316 武广桥分支箱 320 至#005 杆新敷设YJV22_3∗240 电力电缆 600 m。现需要根据运行环境进行电缆终端和接头的合理选型，满足电缆应用要求。
1.掌握电缆附件种类及作用。
2.能根据不同场景选择电缆中间接头及终端接头类型。
1. GB 50217—2018 电力工程电缆设计标准。
2. GB 50168—2018 电气装置安装工程 电缆线路施工及验收标准。
3. GB 12706.1—12706.4—2002 额定电压 1 kV（Um=1.2 kV）至 35 kV（Um=40.5 kV）挤包绝缘电力电缆及附件。
电缆终端是安装在电缆末端，以使电缆与其他电气设备或架空输电线相连接，并维持绝缘直至连接点的装置。电缆终端分为户内终端和户外终端。电缆接头是连接电缆与电缆的导体、绝缘、屏蔽层和保护层，以使电缆线路连续的装置。电缆终端和接头是电缆线路中的薄弱环节，因此，在选择时要注意根据安装环节要求进行选用，结构设计合理，保证终端和接头的绝缘性能能匹配电缆的额定电压要求，在保证质量的前提下价格合适。
电缆终端、接头分类如图 1.5 所示。
图 1.5 电缆终端和接头分类
①配电电缆终端按使用场合，可分为户内终端、户外终端和设备终端，见表 1.25。

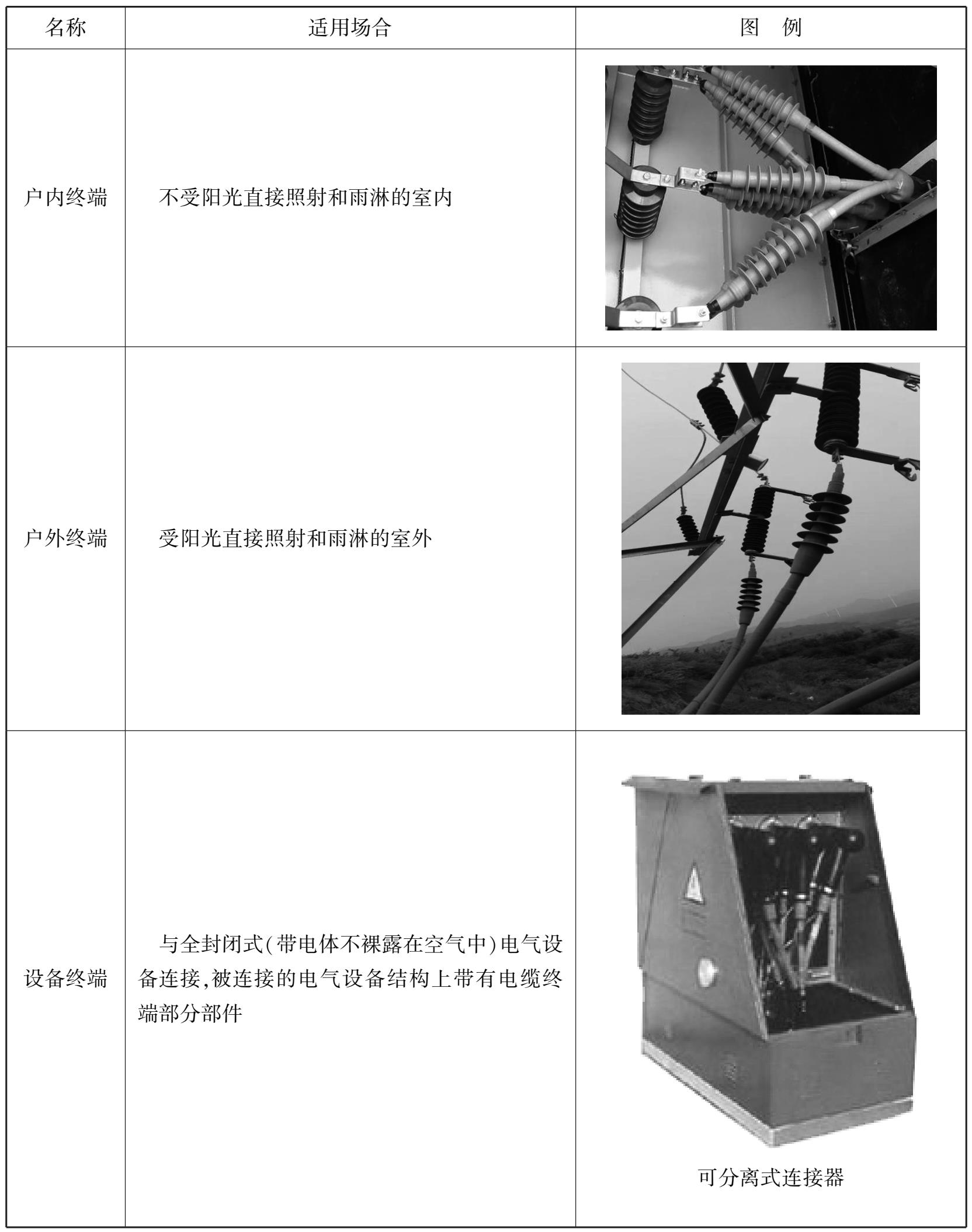

表 1.25 配电电缆终端按使用场合不同分类
②配电电缆接头按功能，可分为直通接头，分支接头、过渡接头及转换接头，见表 1.26。

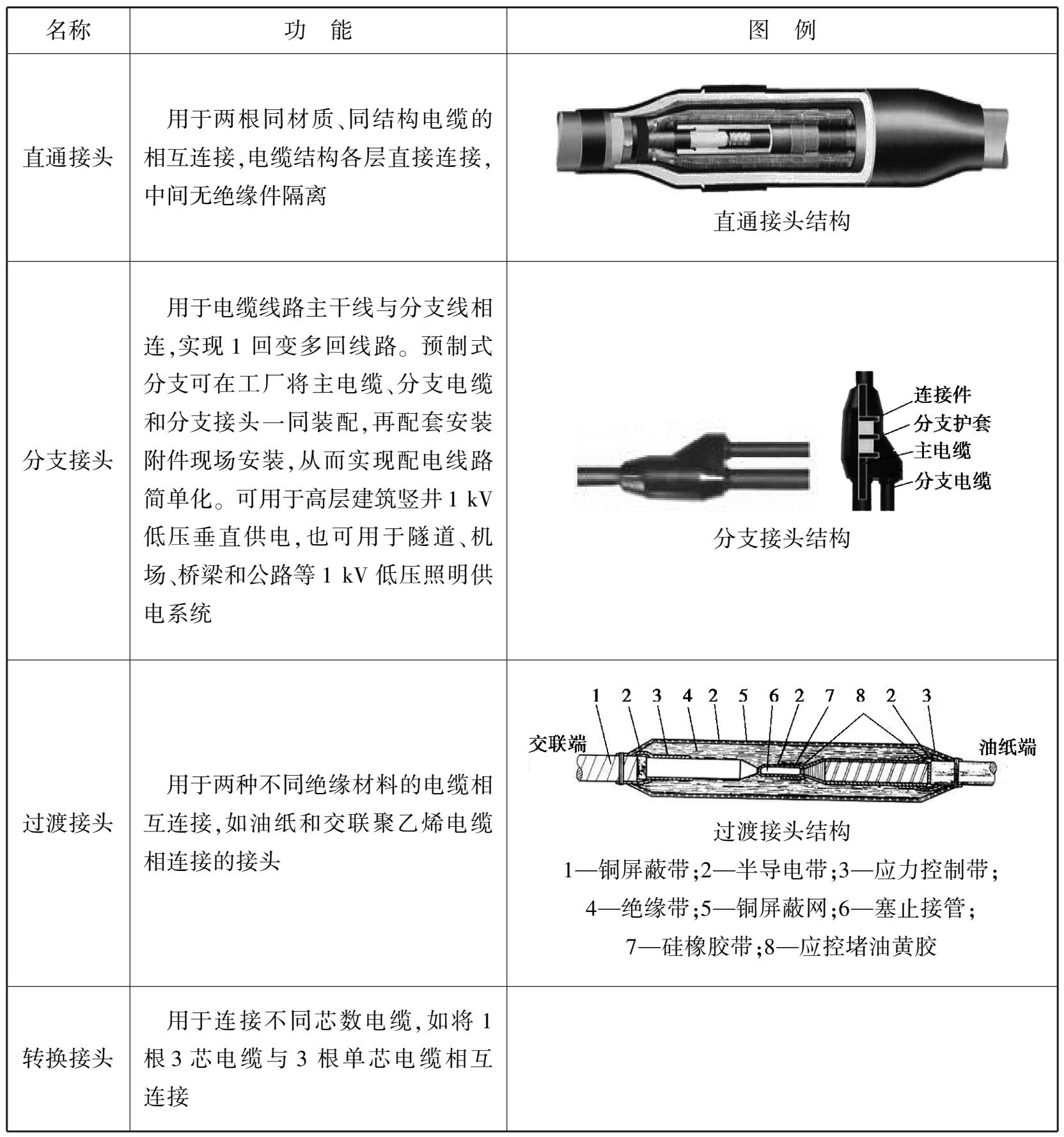

表 1.26 配电电缆接头按功能不同分类
③配电电缆终端与电缆接头按结构不同，可分为绕包式、热收缩式、冷收缩式、预制式终端及接头。35 kV交联聚乙烯电缆接头可用模塑式接头，设备终端则常用可分离式连接器，见表 1.27。

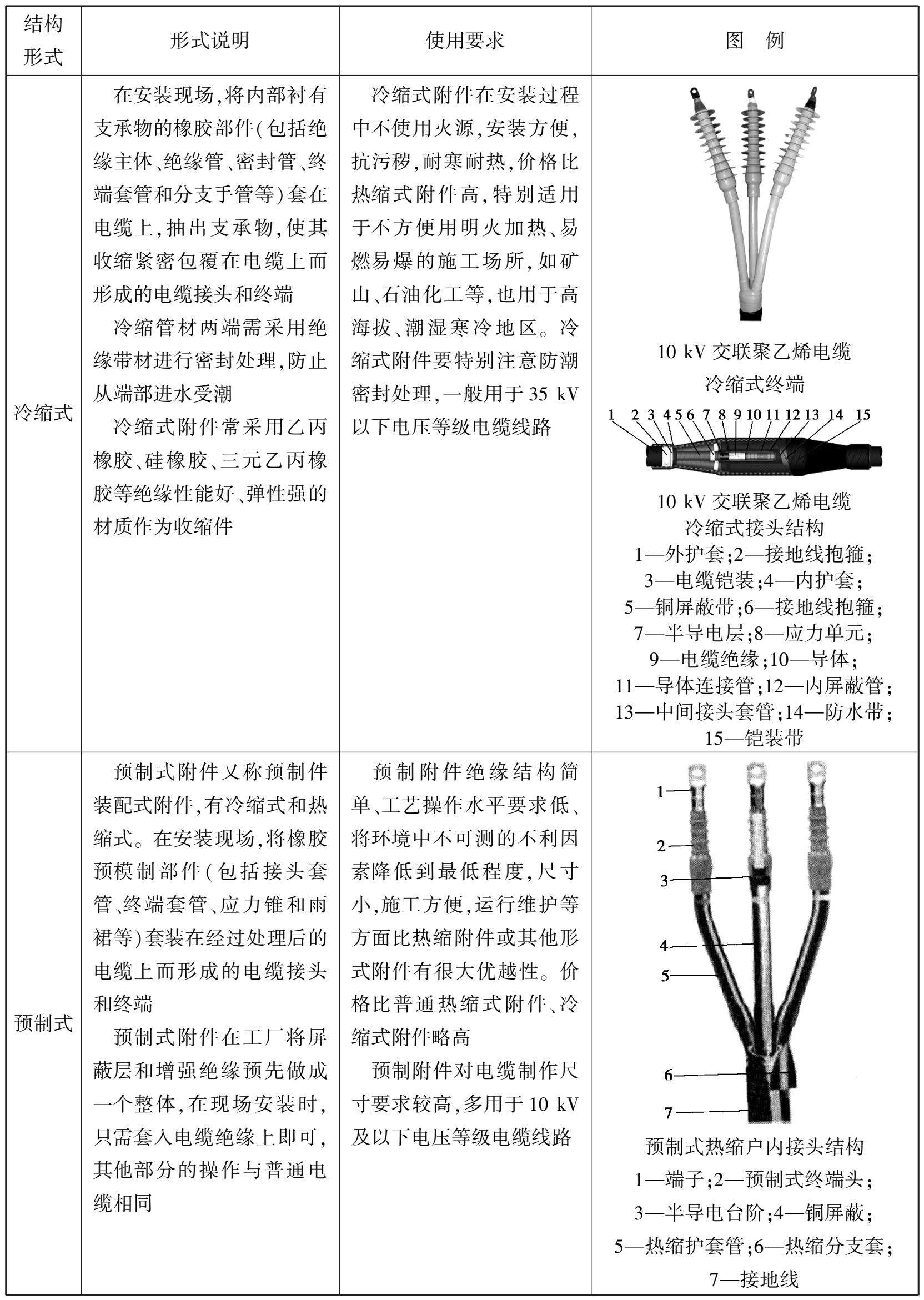

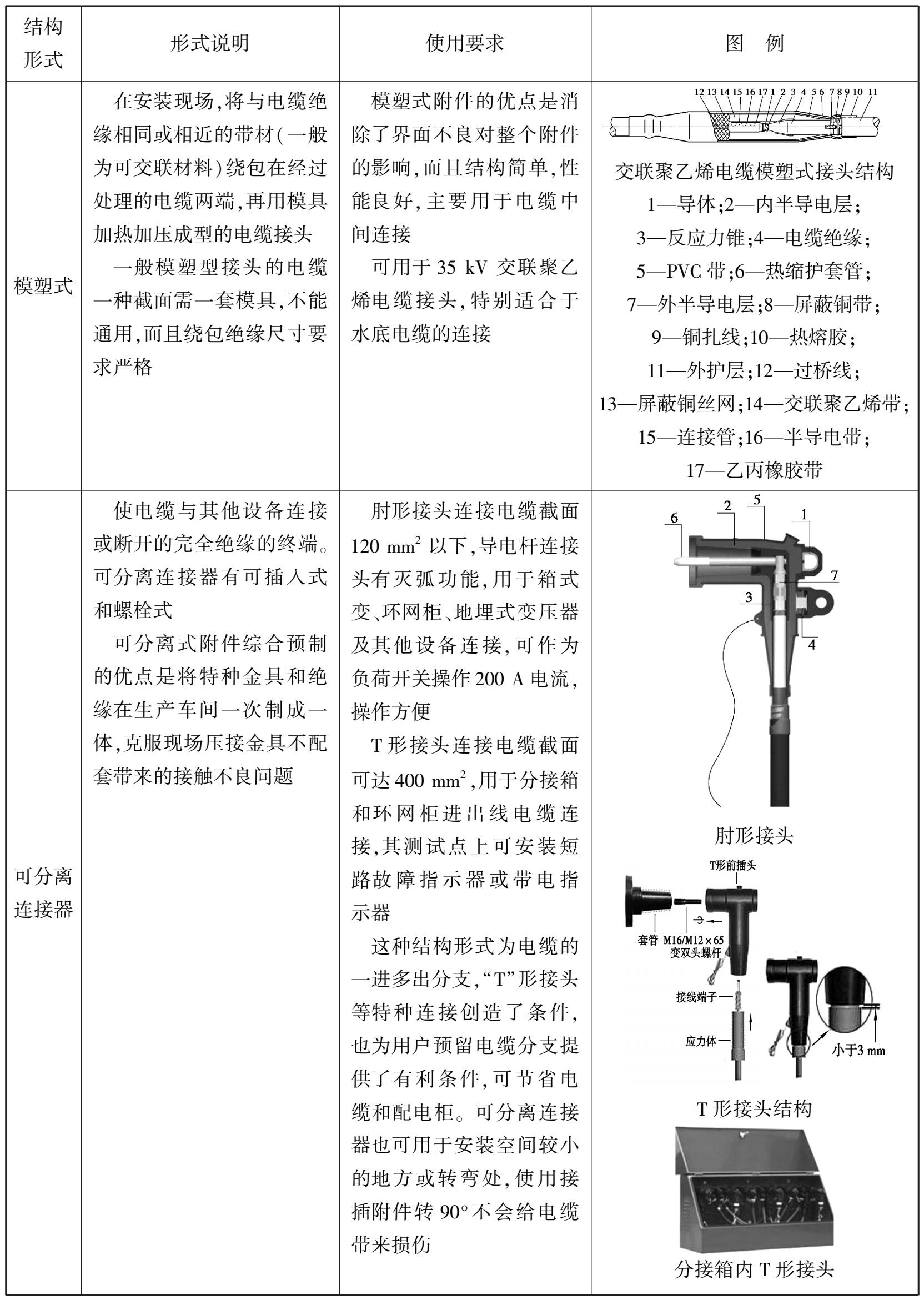

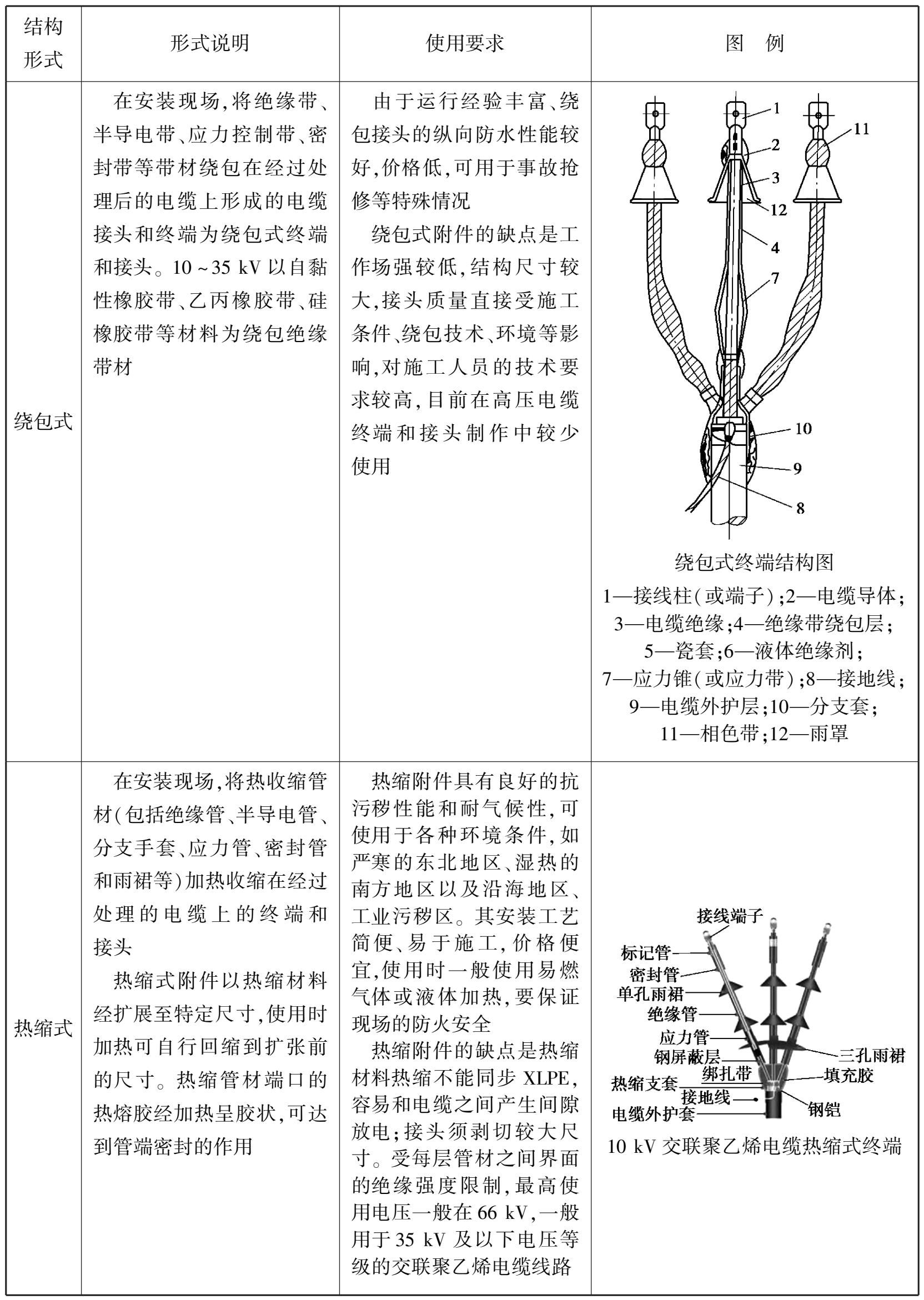

表 1.27 电缆终端和电缆接头按结构不同分类
续表
续表
配电电缆终端和接头选择应按满足工程所需可靠性、安装与维护方便和经济合理等因素确定。
（1）电缆终端的选择规定
1）电缆终端装置类型的选择规定
电缆与电器相连具有整体式插接功能时，应采用敞开式终端，其他与低压电器或导体相连也应采用敞开式终端。
2）电缆终端构造类型的选择规定
①在易燃、易爆等不允许有火种场所的电缆终端应采用无明火作业的构造类型。
②在人员密集场所、多雨且污秽或盐雾较重地区的电缆终端宜具有硅橡胶或复合式套管。
3）电缆终端头绝缘特性的选择规定
①终端的额定电压及其绝缘水平，不得低于所连接电缆额定电压及其要求的绝缘水平。
②终端的外绝缘，必须符合安置处海拔及污秽环境条件下所需爬电距离和空气间隙的要求。
4）电缆终端的机械强度的选择规定
电缆终端的机械强度应满足安置处引线拉力、风力和地震力作用的要求。
（2）电缆中间接头的选择规定
1）电缆中间接头装置类型的选择规定
①电缆线路距离超过电缆制造长度，除非是 3 芯与单芯直接相连的部位（采用转换接头），则应采用直通接头。
②电缆线路分支接头的部位，除带分支主干电缆或在电缆网络中应设置分支箱、环网柜等情况外，其他应采用T形接头。
③3 芯与单芯电缆直接相连的部位应采用转换接头。
2）电缆中间接头构造类型的选择规定
①用于抢修的接头应恢复铠装层纵向连续且有足够的机械强度。
②在可能有水浸泡的设置场所，6 kV及以上交联聚乙烯电缆中间接头应具有外包防水层。
③在不允许有火种场所，电缆中间接头不得选用热缩型。
3）电缆中间接头的绝缘特性规定
接头的额定电压及其绝缘水平，不得低于所连接电缆额定电压及其要求的绝缘水平。

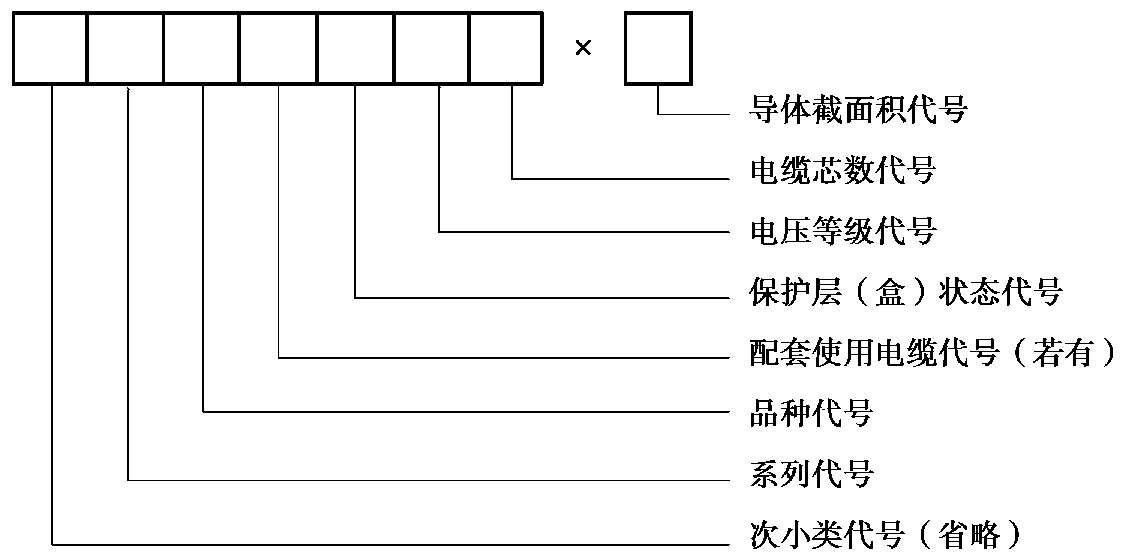

电缆户内、户外终端型号表示方法如下：
电缆接头型号表示方法如下：
具体形式表示如下：
（1）次小类代号
终端——Z（省略），接头——J。
（2）系列代号
1）终端系列代号
户内终端——N，户外终端——W，设备终端——S。
2）接头系列代号
直通接头——Z（省略），转换接头——H，过渡接头——G，分支接头——按分支形式采用 3 个代号之一，其中T形、Y形和X形分别用代号T，Y，X表示。
3）品种代号
①终端系列代号
绕包式——RB，热缩式——RS，冷缩式——LS，预制件装配式——YZ。
②接头系列代号
绕包式——RB，热缩式——RS，冷缩式——LS，预制件装配式——YZ，预制件插入式——YC，模塑式——M，树脂浇筑注式——Z（省略）。
（3）配套使用电缆代号
挤包绝缘电缆——J（省略）。
注：过渡接头不标配套使用电缆代号。
（4）接头保护层（盒）状态代号
有保护层（盒）——1。
无保护层（盒）——0。
（5）电压等级代号
1.8 /3 kV——1.8 /3。
3.6 /6 kV——3.6 /6。
6 /6 kV，6 /10 kV——6 /10。
8.7 /10 kV，8.7 /15 kV——8.7 /15。
12 /20 kV，18 /20 kV——18 /20。
21 /35 kV，26 /35 kV——26 /35。
（6）电缆芯数代号
1——单芯，2——2 芯，3——3 芯，4——4 芯，5——5 芯。
（7）导体截面积代号
按实际截面积标出，也有用数字代号的，一般 1——25~50 mm 2 ，2——70~120 mm 2 ，3——150~240 mm 2 ，4——300~400 mm 2 。
（8）举例说明
1）示例 1:NLS 10 /3.3
额定电压为 10 kV，适用于 150~240 mm 2 3 芯挤包绝缘电缆的冷缩式户内终端。
2）示例 2:WYZ 26 /35 1 × 300
21 /35 kV或 26 /35 kV单芯 300 mm 2 挤包绝缘电缆预制件装配式户外终端。
3）示例 3:JLS0 8.7 /15 3 × 185
8.7 /15 kV 3 芯 185 mm 2 交联聚乙烯绝缘电缆冷缩式直通接头，无保护盒。
4）示例 4:JYZ1 26 /35 1 × 300
26 /35 kV单芯 300 mm 2 交联聚乙烯绝缘电缆预制件装配式直通接头，有保护盒。

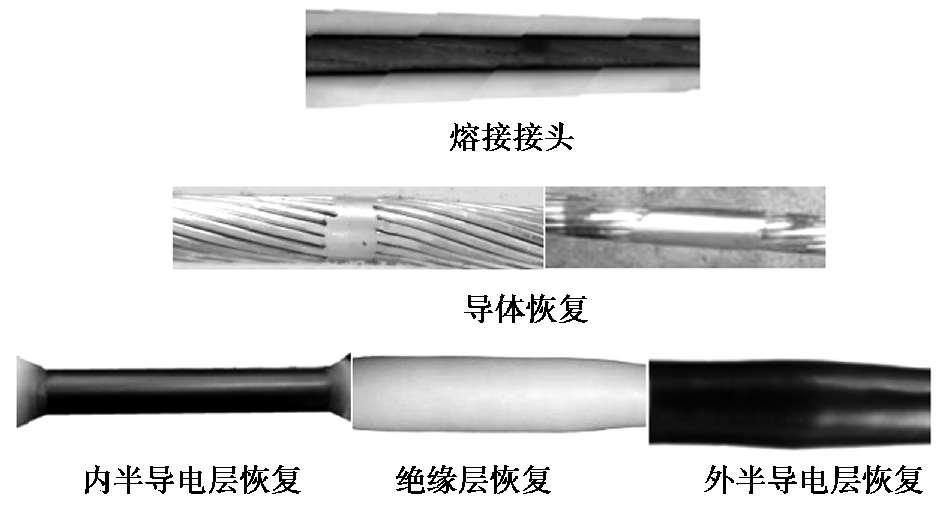

电缆熔接接头通过采用生产电缆的制作工艺，实现电缆与电缆的连接，从而消除电缆附件与电缆绝缘之间制作产生的气隙界面，使接头的导体、内半导电层、绝缘层及外半导电层按照电缆的原有结构等径恢复，有效地解决了电缆中间接头密封、电场分布不均匀、电缆的回缩以及因附件与电缆之间因材质不同而产生的气隙界面问题，其效果在很多配电电缆工程中得到了证明。电缆熔接接头的价格相对传统热缩、冷缩接头较高。
电缆接头制作时，主要通过熔化焊接的方式，对线芯进行连接，使用熔融技术，对电缆内半导电层、绝缘层、外半导电层“重新生成”，还原至新电缆相应结构状态。
1.电缆终端是什么？
2.电缆终端如何分类？
3.电缆接头如何分类？
4.配电电缆终端和接头有哪些结构？
5.如何根据运行要求选择电缆终端和接头的类型？
