4.3　线缆的连接

4.3.1　线缆的缠绕连接

1　单股导线缠绕式对接

当连接两根较粗的单股导线时，通常选择缠绕式对接方法，如图4-25所示。

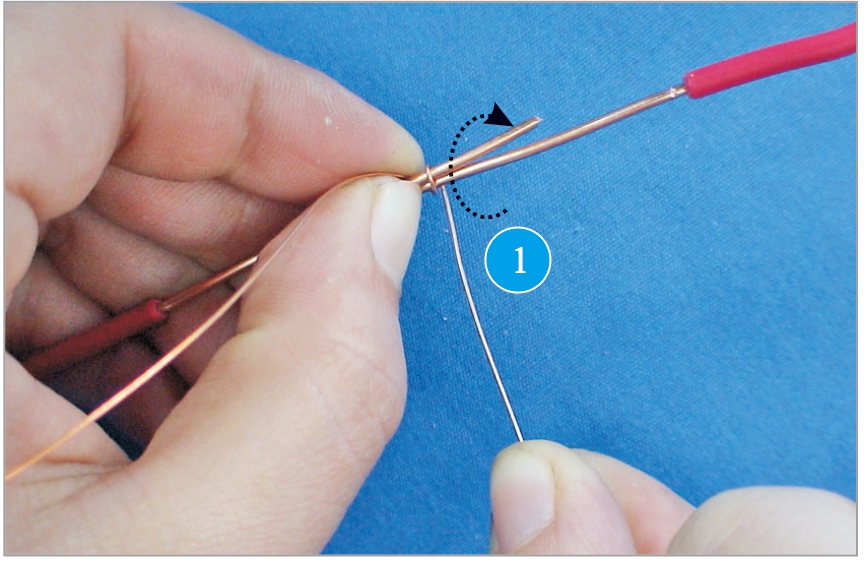

1 将去除绝缘层的线芯交叠，用细裸铜丝缠绕交叠的线芯。

划重点

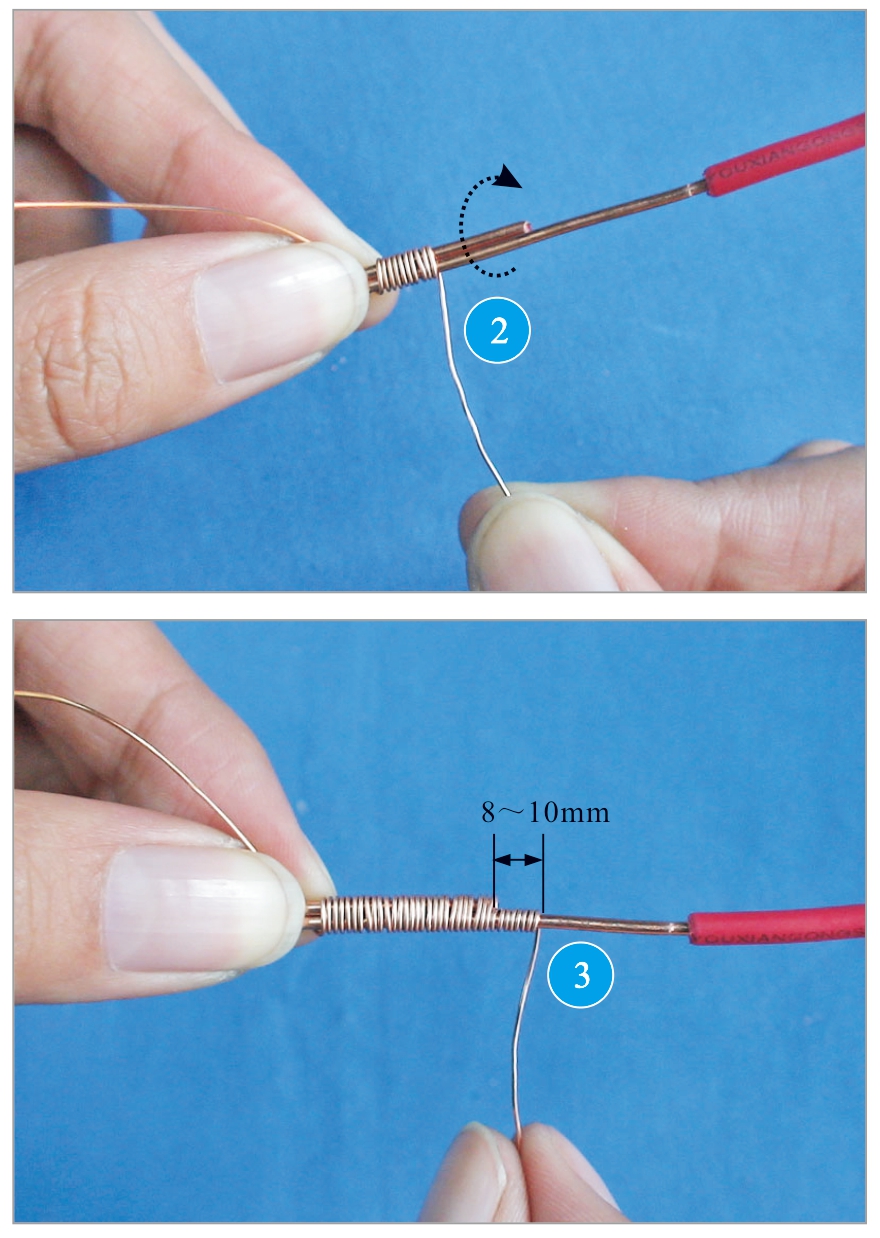

2 使用细裸铜丝从一端开始紧贴缠绕。

3 加长缠绕8～10mm。

多说两句！

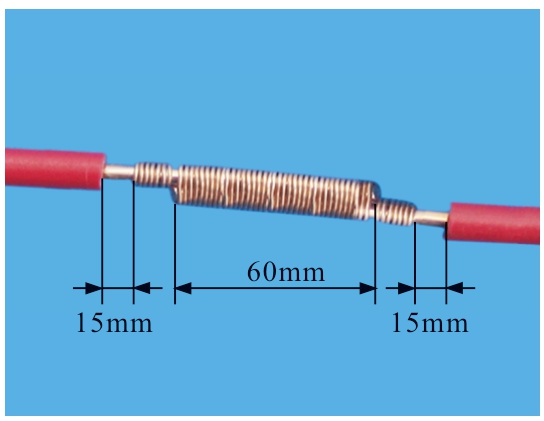

若单股导线的直径为5mm，则缠绕长度应为60mm；若单股导线的直径大于5mm，则缠绕长度应为90mm；缠绕好后，还要在两端的单股导线上各自再缠绕8～10mm。

2　单股导线缠绕式T形连接

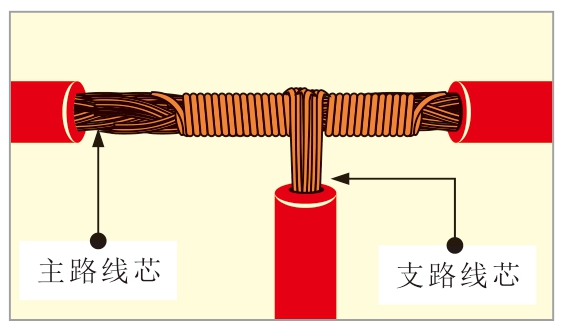

当一根支路单股导线和一根主路单股导线连接时，通常采用缠绕式T形连接，如图4-26所示。

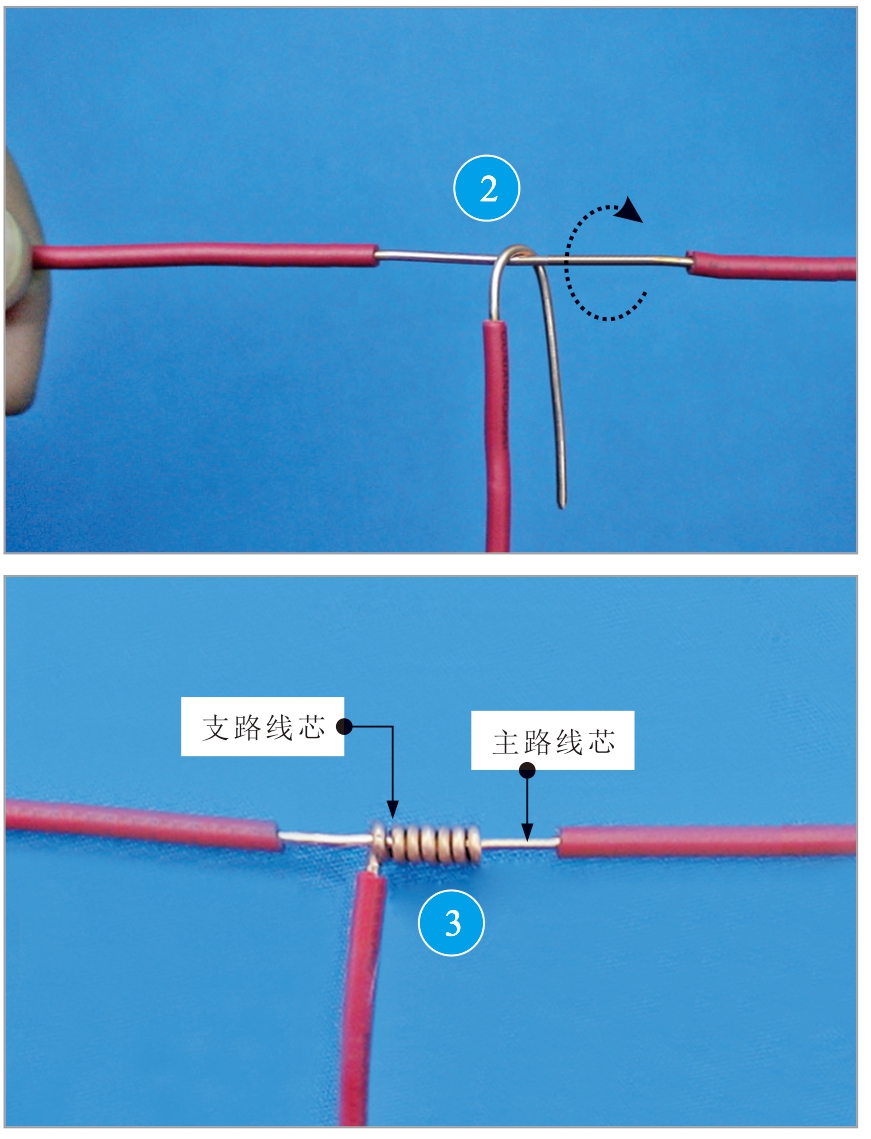

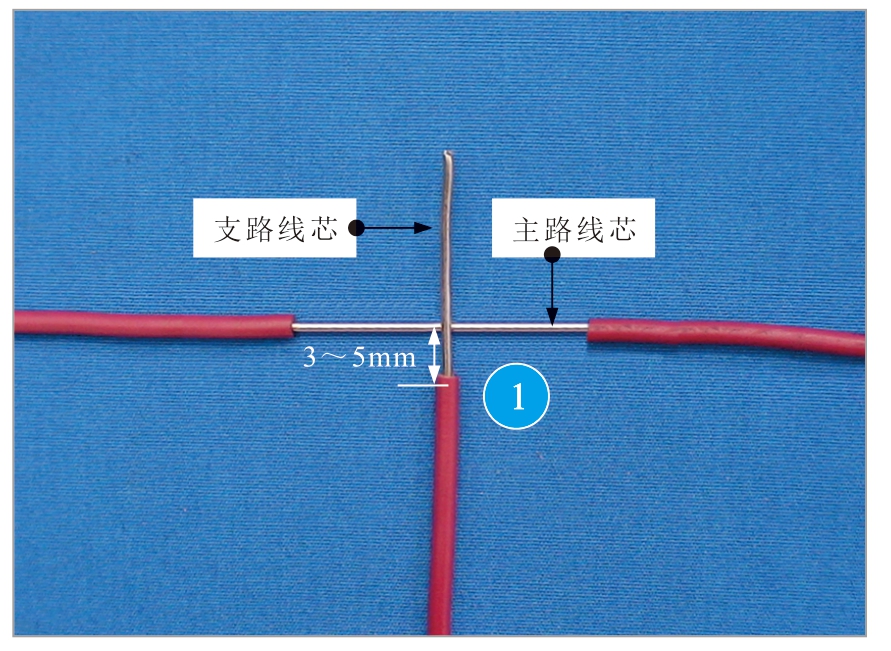

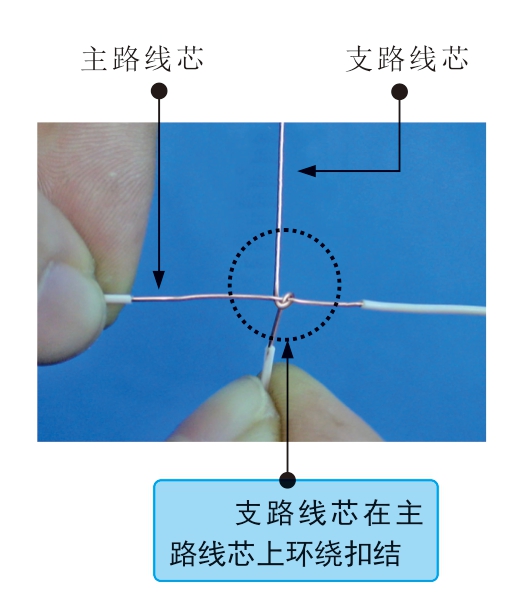

1 将去除绝缘层的支路线芯与主路线芯的中心十字相交。

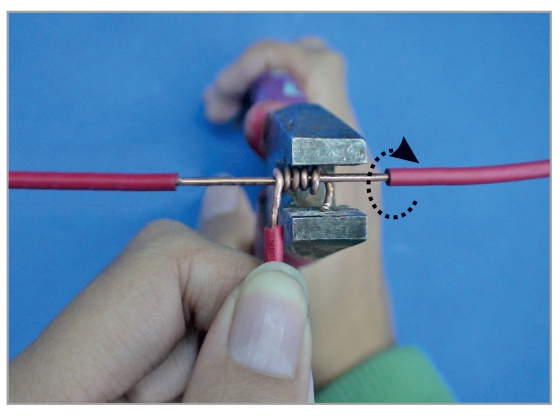

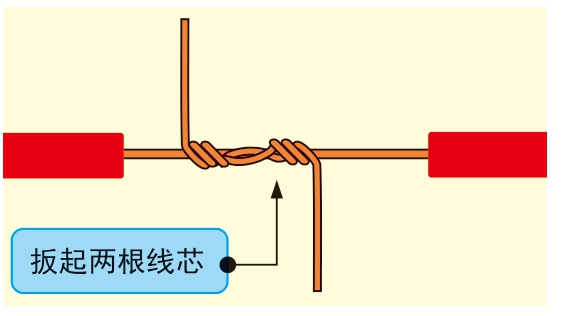

2 将支路线芯按照顺时针方向紧贴主路线芯缠绕，可使用钢丝钳辅助缠绕操作，缠绕6～8圈。

3 使用钢丝钳将剩余的支路线芯剪断并钳平接口，完成连接。

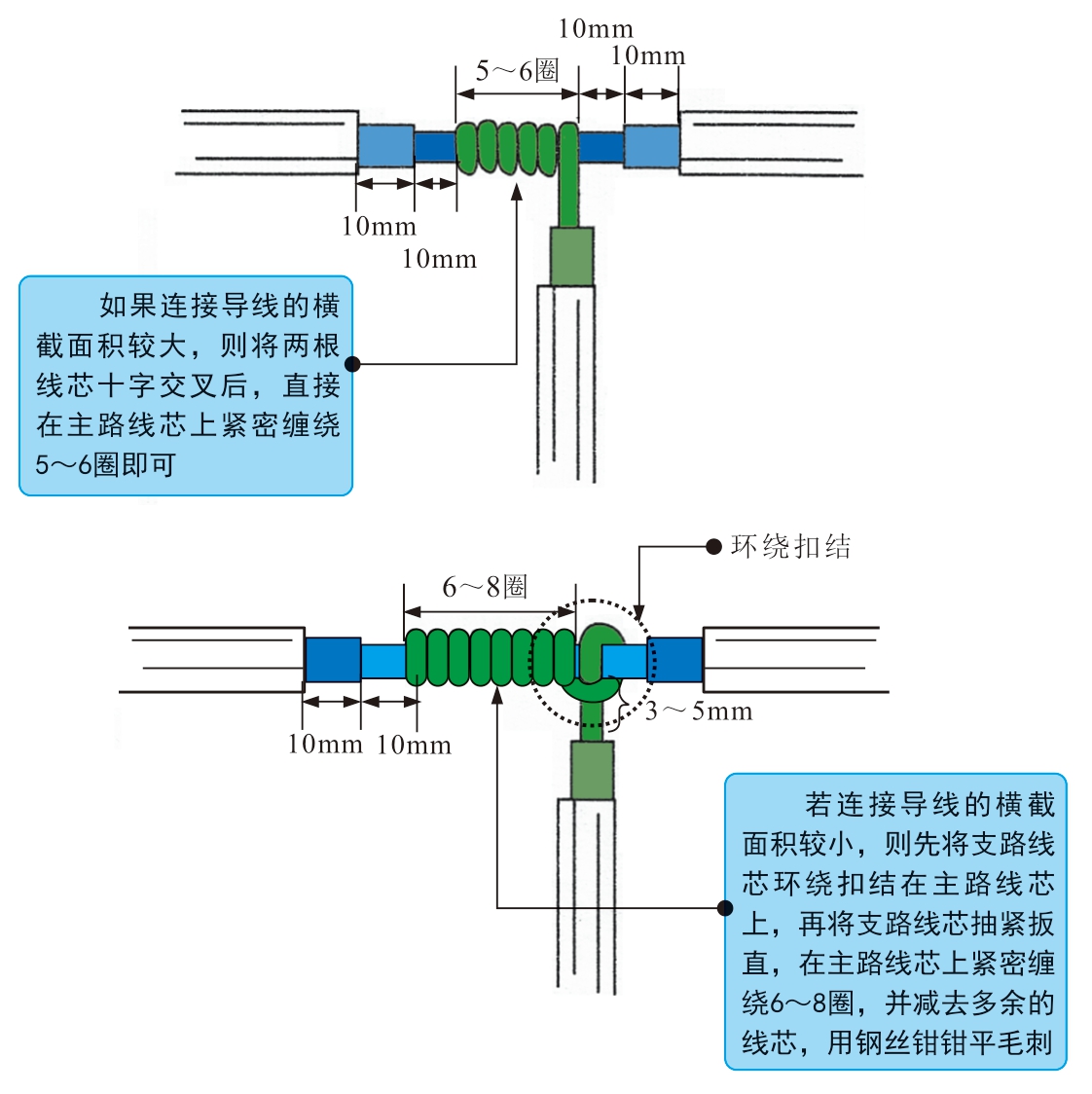

不同横截面积单股塑料硬导线的连接方法如图4-27所示。

3　两根多股导线缠绕式对接

当连接两根多股导线时，可采用缠绕式对接的方法，如图4-28示。

划重点

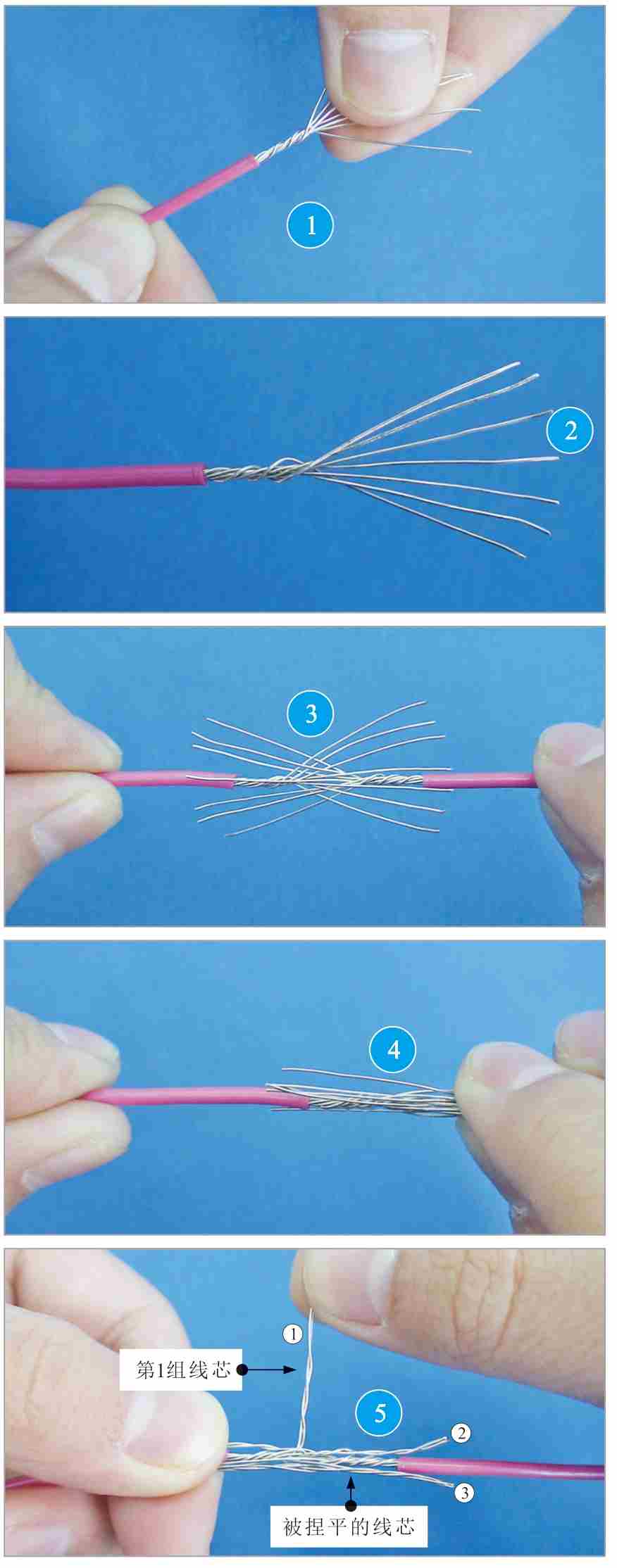

1 将两根多股导线的线芯散开拉直，在靠近绝缘层1/3线芯长度处绞紧线芯。

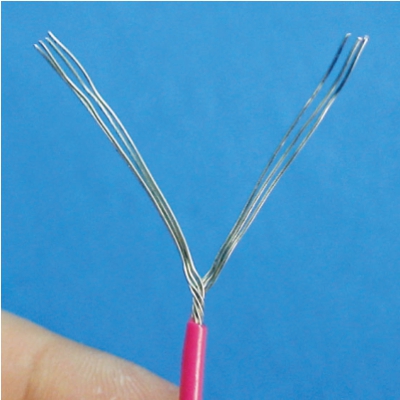

2 将余下的线芯分散成伞状。

3 将伞状线芯交叉。

4 捏平线芯。

5 将一端交叉捏平的线芯平均分成3组，将第1组线芯扳起，按顺时针方向紧压交叉捏平的线芯缠绕两圈，将余下的线芯与其他线芯捏在一起。

划重点

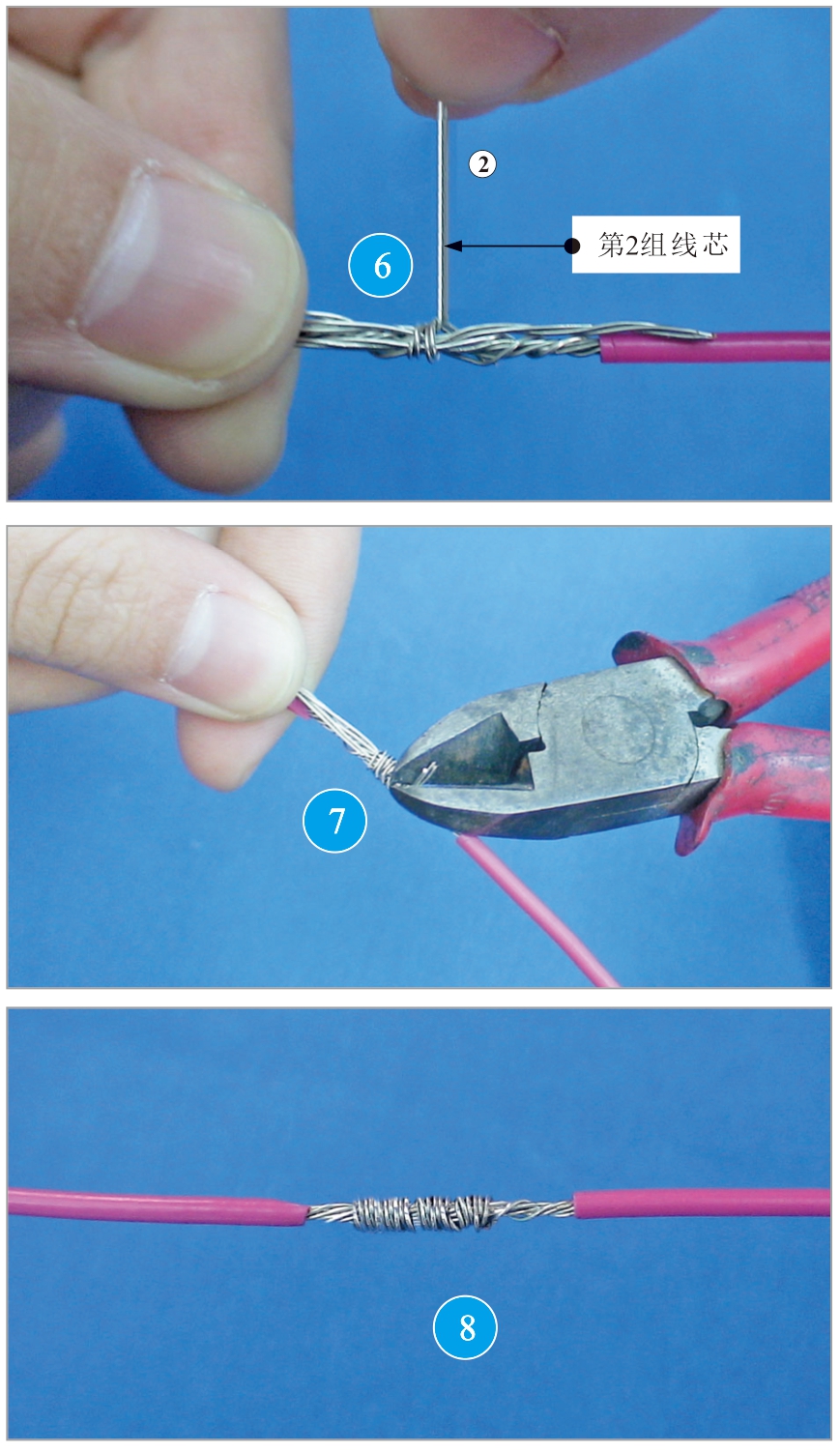

6 同样，将第2、3组线芯依次扳起，按顺时针方向紧压交叉捏平的线芯缠绕3圈。

7 将多余的线芯从根部切断，钳平线端。

8 使用同样的方法连接另一端线芯，即可完成两根多股导线缠绕式对接。

4　两根多股导线缠绕式T形连接

当一根支路多股导线与一根主路多股导线连接时，通常采用缠绕式T形连接，如图4-29所示。

1 将主路和支路多股导线连接部位的绝缘层去除。

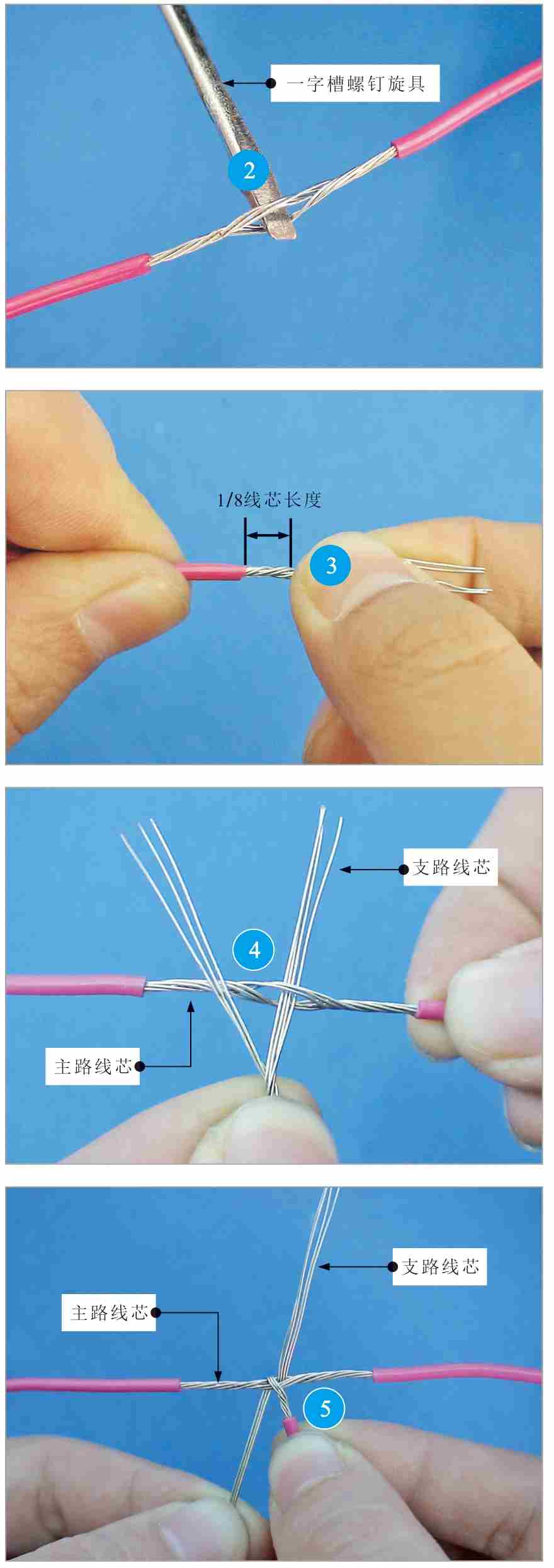

2 将一字槽螺钉旋具插入主路多股导线去掉绝缘层的线芯中心。

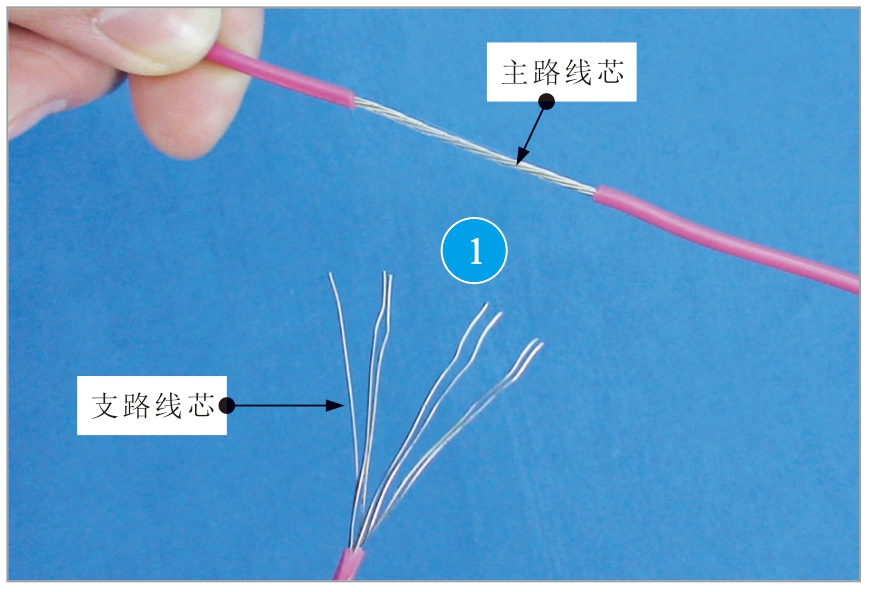

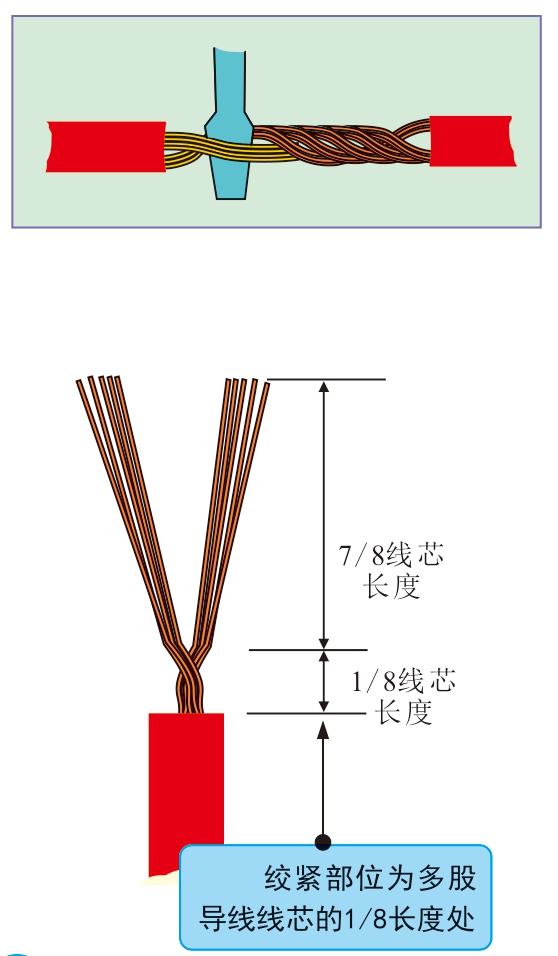

3 散开支路多股导线线芯，在距绝缘层的1/8线芯长度处将线芯绞紧，并将余下的7/8线芯长度的线芯分为两组。

4 将支路线芯的一组插入主路线芯的中间，将另一组放在前面。

5 将放在前面的支路线芯沿主路线芯按顺时针方向缠绕。

划重点

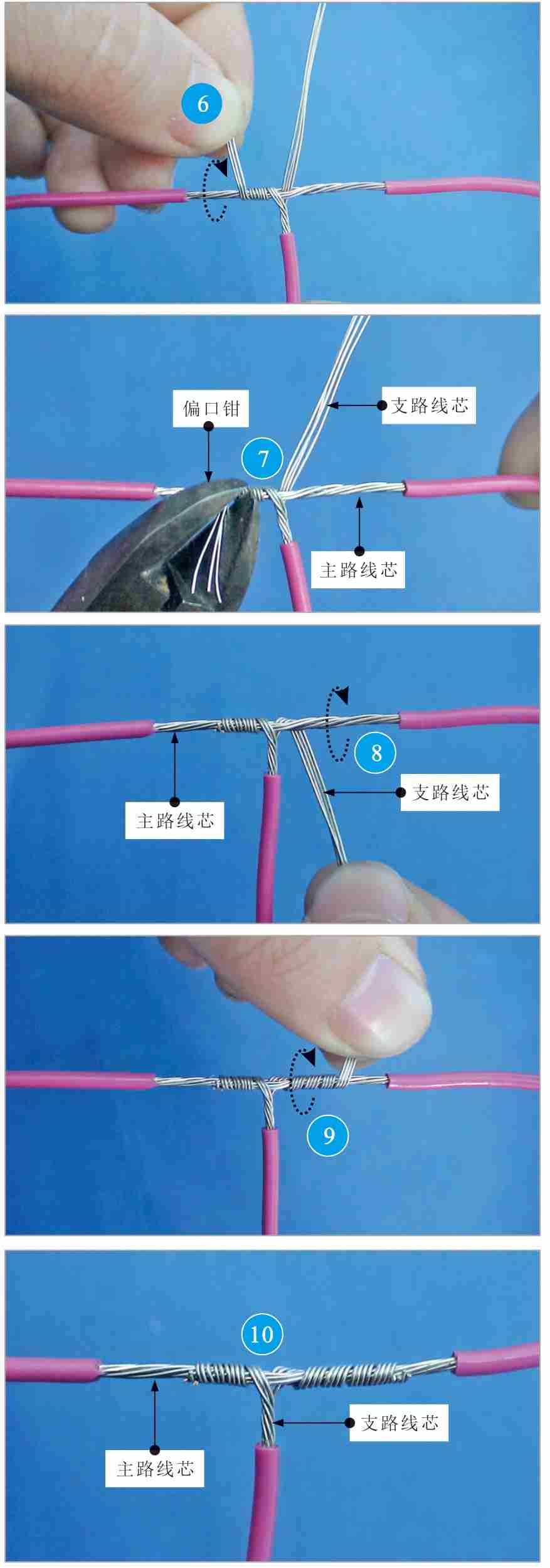

6 将支路线芯继续沿主路线芯按顺时针方向缠绕3～4圈。

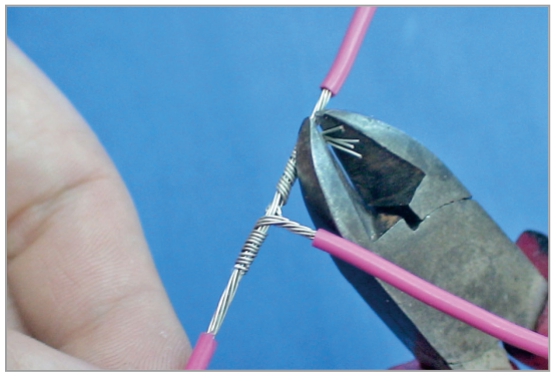

7 使用偏口钳剪掉多余的支路线芯。

8 使用同样的方法将另一组支路线芯沿主路线芯按顺时针方向缠绕。

9 将支路线芯继续沿主路线芯按顺时针方向缠绕3～4圈，使用偏口钳剪掉多余的线芯。

10 至此，两根多股导线T形缠绕连接完成。

4.3.2　线缆的绞接连接

当两根横截面积较小的单股导线连接时，通常采用绞接连接，如图4-30所示。

划重点

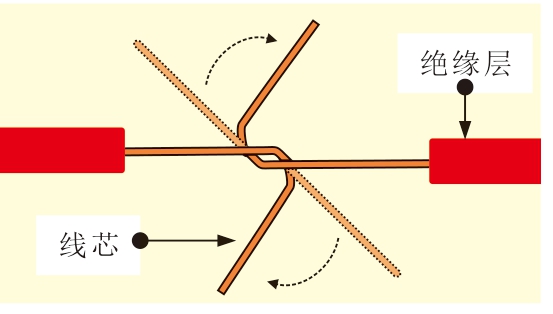

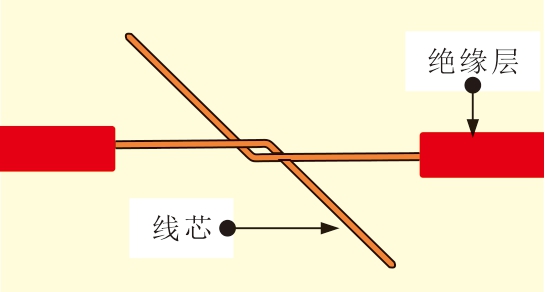

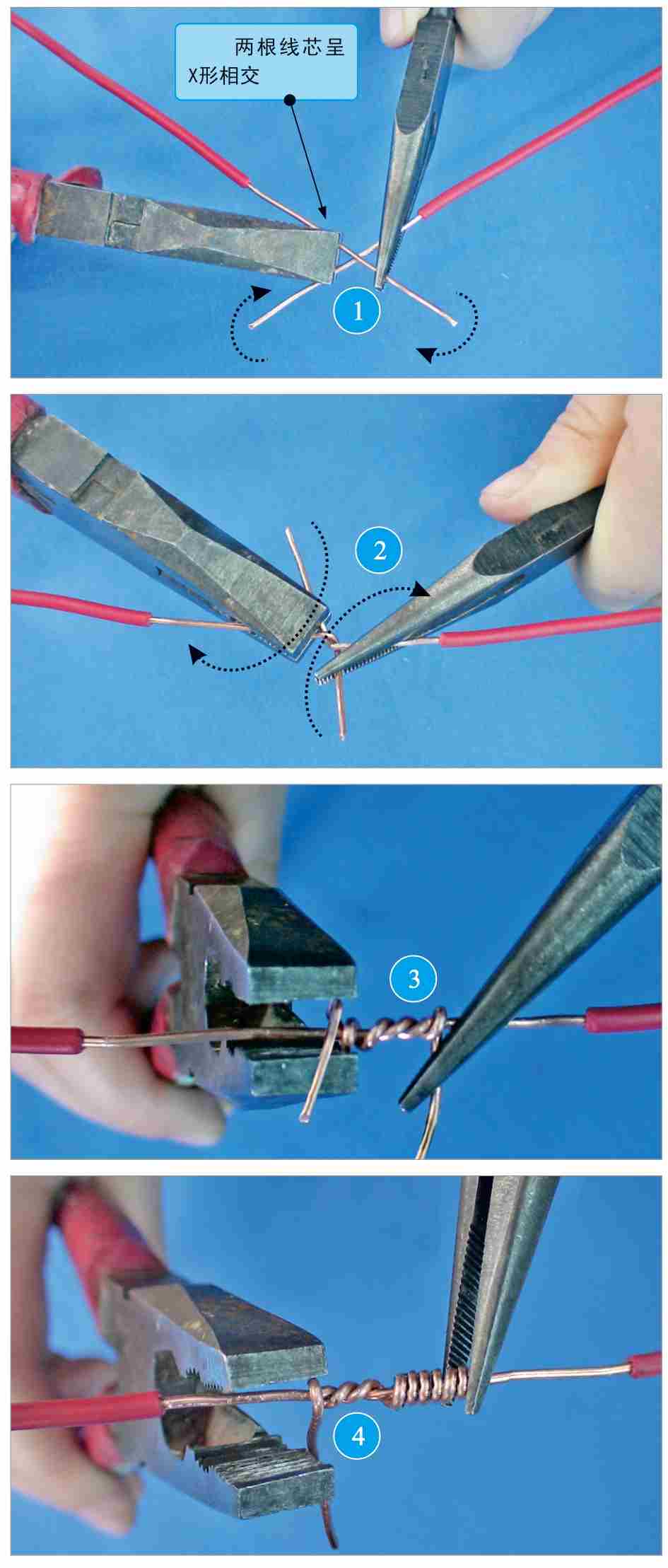

1 将去掉绝缘层的两根单股导线的线芯呈X形相交。

2 绞绕2～3圈。注意，导线的规格必须相同。

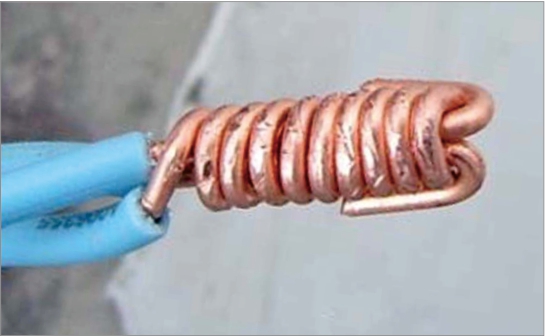

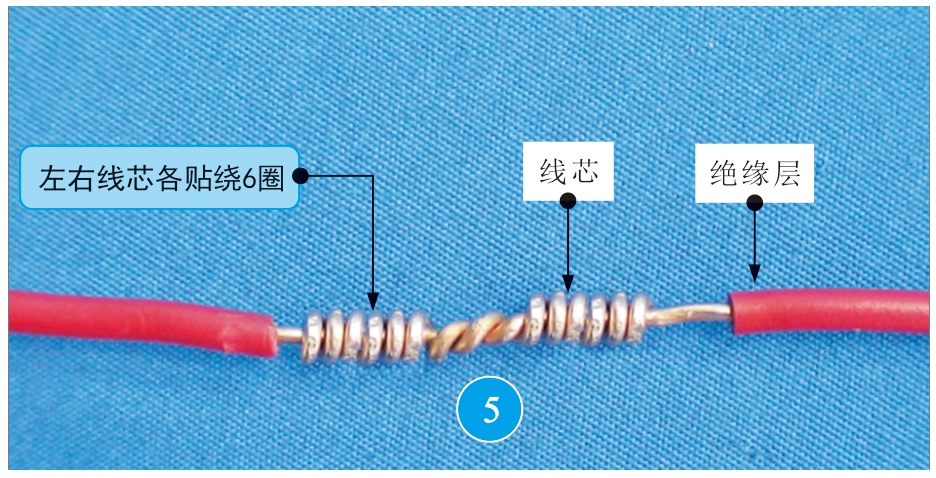

3 将一端线芯扳起，向固定线芯贴绕6圈左右。

4 将另一根线芯扳起，向固定线芯贴绕6圈左右。

划重点

5 剪掉多余的线芯，即可完成单股导线的绞接连接。

4.3.3　线缆的扭绞连接

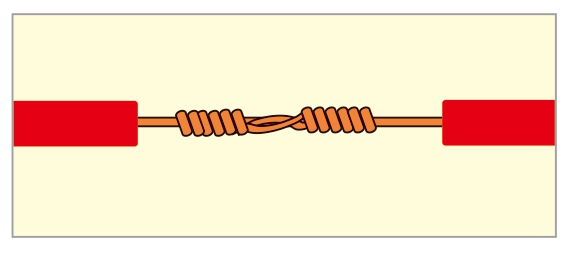

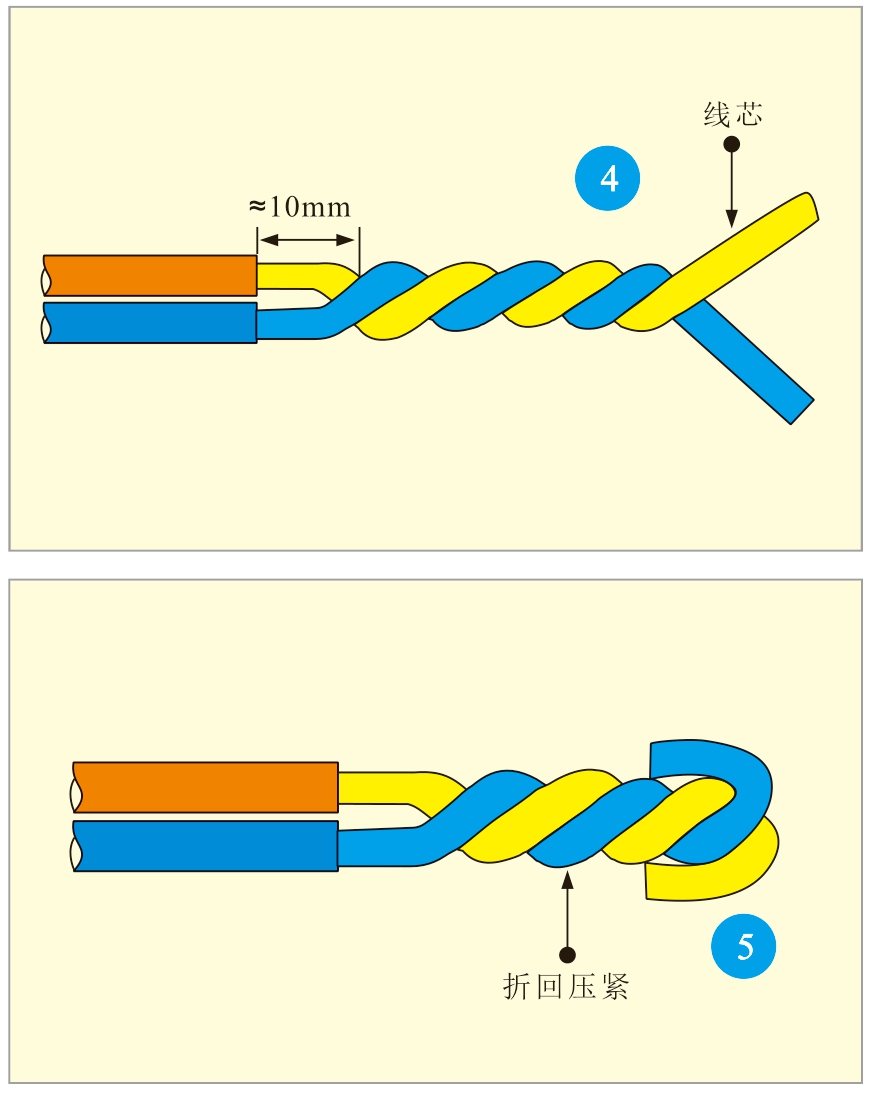

扭绞连接是将待连接的导线线芯平行同向放置后，将线芯同时互相缠绕，如图4-31所示。

1 将两根导线的绝缘层均剥去50mm，平行同向放置。

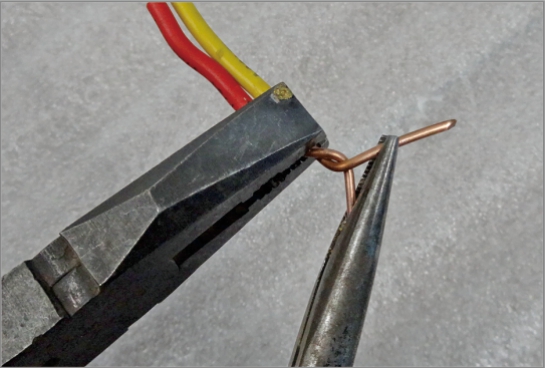

2 用钢丝钳夹住导线切口处，将两根线芯弯折互成约90°。

3 用手或借助尖嘴钳将两根线芯扭绞在一起。

划重点

4 将两根线芯互相对称扭绞，按规范扭绞3圈。

5 将扭绞后的多余线芯折回压紧。

4.3.4　线缆的绕接连接

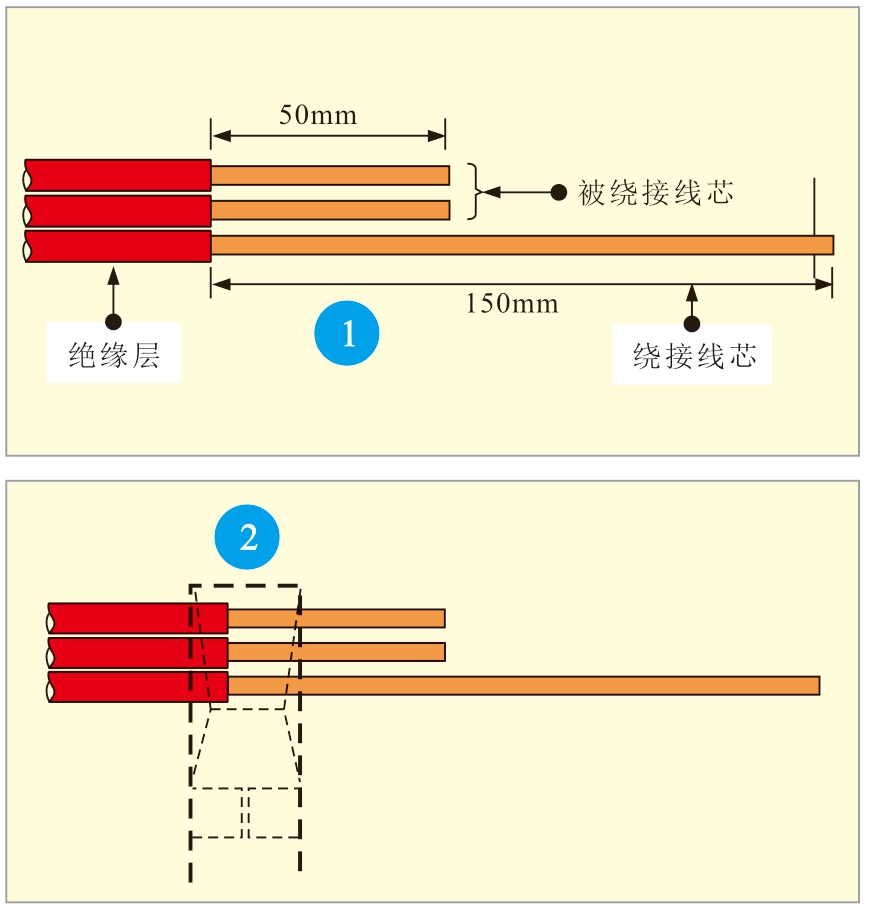

绕接也称并头连接，一般适用于三根导线的连接，将第三根导线的线芯绕接在另外两根导线的线芯上，如图4-32所示。

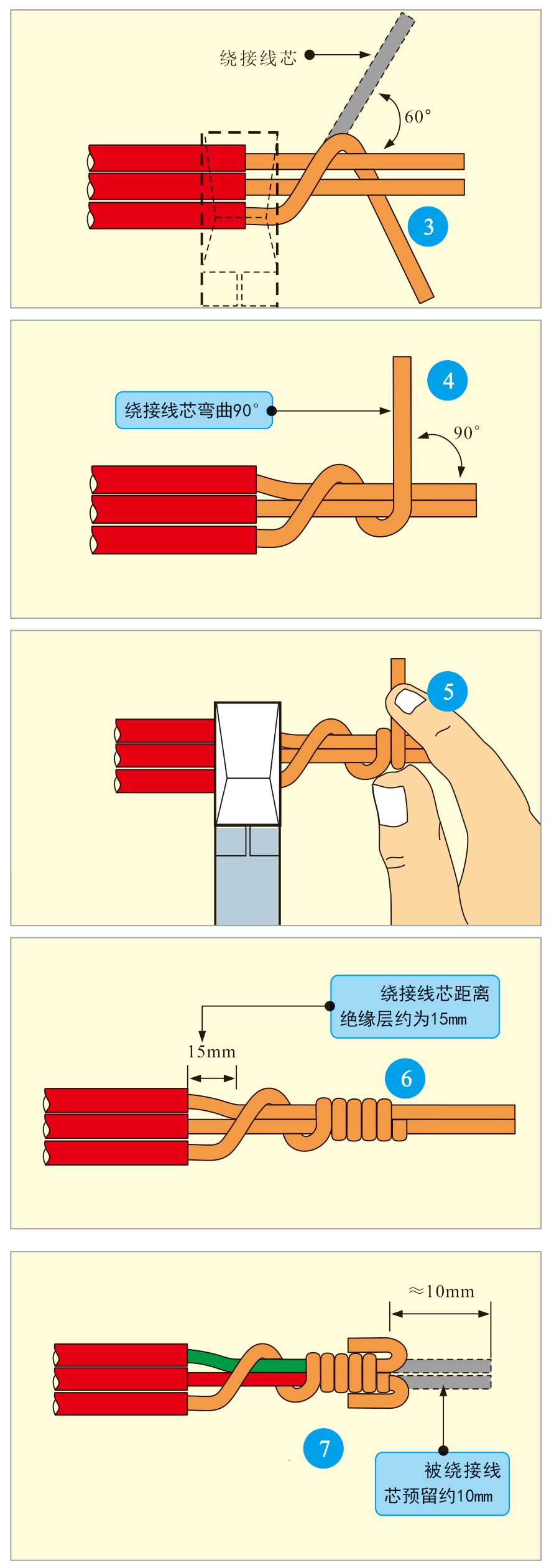

1 将三根导线的绝缘层根部对齐剥掉绝缘层，平行同向放置。

2 用钢丝钳夹住导线切口。

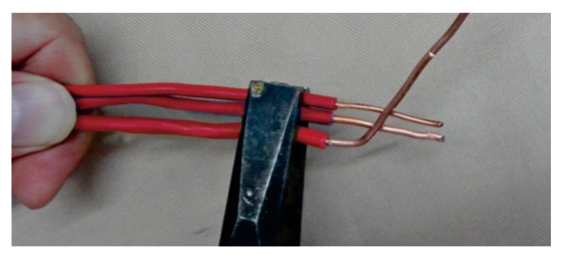

3 将绕接线芯搭在被绕接线芯上（夹角为60°）后，向下弯曲绕接线芯。

4 将绕接线芯向上弯曲约为90°。

5 用拇指固定绕接线芯，用食指绕接。

6 绕接5圈后，剪掉多余的线芯。

7 将被绕接线芯的余头并齐折回压紧。

4.3.5　线缆的线夹连接

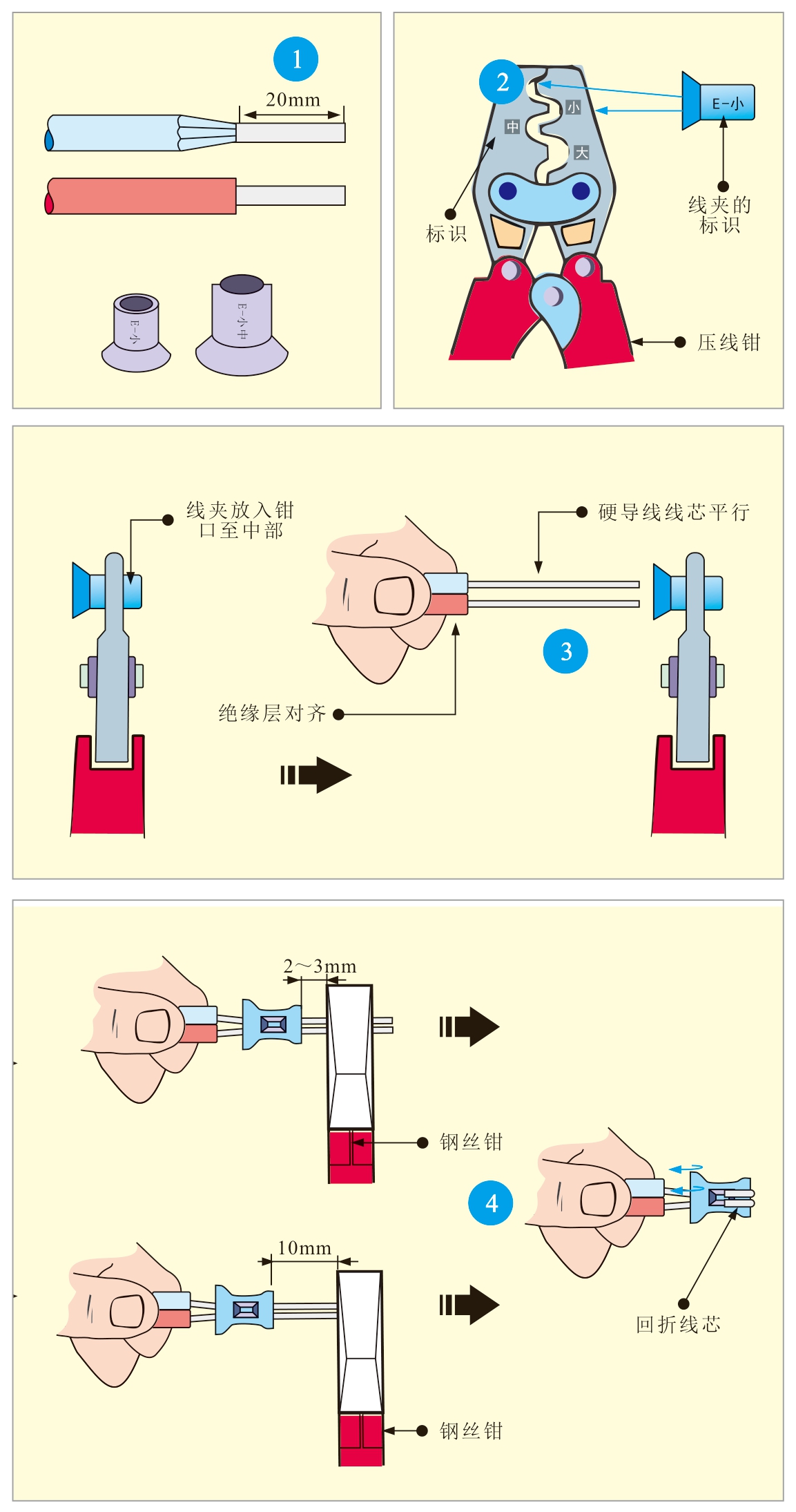

在电工操作中，常用线夹连接硬导线，操作简单，牢固可靠，如图4-33所示。

划重点

1 将硬导线剥掉绝缘层约为20mm，根据硬导线直径选择线夹型号。

2 根据硬导线的线径选择压线钳压接的位置。

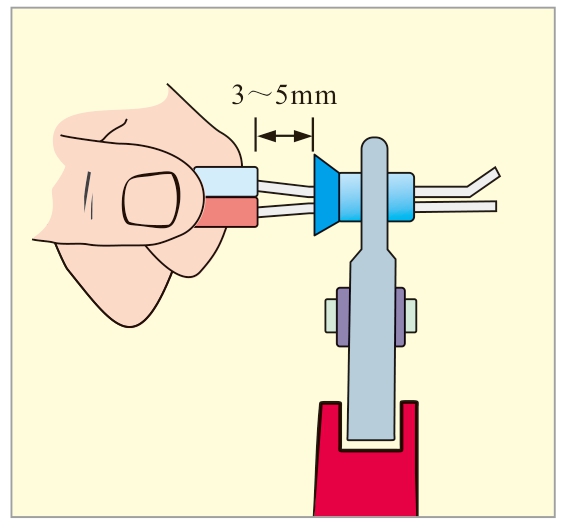

3 将线夹放入压线钳中，先轻轻夹持确认具体操作位置，然后将硬导线的线芯平行插入线夹中，线夹与硬导线绝缘层的间距为3～5mm，用力夹紧，使线夹牢固压接在硬导线的线芯上。

4 用钢丝钳剪掉多余的线芯，将线芯留2～3mm或10mm后回折，可更加紧固。 gKp736D09xWzubggMA8whhXvAQ3RkcZeBgz0G3Vw2SAp2IoRt5AHm0IYUGjgE2zF
