2.3.1　PVC电线管的分类及选用

1.PVC电线管

现代家居的电气线路一般采用电线穿PVC电线管暗敷设，为了安全和防止电气火灾，当电线敷设在墙内、楼板内和吊顶内时要穿管敷设，护套绝缘电线在正常环境下可以直敷，但不能直敷在吊顶、墙壁和顶棚内。PVC电线管与传统金属管相比，具有自重轻、耐腐蚀、耐压强度高、卫生安全、节约能源、节省金属、改善生活环境、使用寿命长、安装方便等特点。在家居电气工程中，常用的是PVC电线管和PVC波纹管。PVC电线管通常分为普通聚氯乙稀PVC、硬聚氯乙稀（PVC—U）、软聚氯乙稀（PVC—P）、氯化聚氯乙稀（PVC—C）四种。

PVC全名为PolyVinylChlorid，主要成分为聚氯乙烯，另加入其他成分以增强耐热性、韧性、延展性等。PVC电线管是由聚氯乙烯树脂与稳定剂、润滑剂等配合后用热压法挤压成形的，是无毒无味的环保制品。

2.PVC电线管的性能

电气线路穿管保护的作用在于防止电气线路的绝缘层不受高温、潮湿或腐蚀等作用的影响而失去绝缘能力，避免绝缘层陈旧老化或受损致使线芯裸露。现代家居在电线埋墙敷设时必须穿电线管保护，一般可选的有金属电线管和PVC电线管两种：金属电线管比较贵，但抗干扰性能强于PVC电线管，不怕火，对电线的保护性能强于PVC电线管，如使用PVC电线管可能在以后往墙上钉钉子的时候不小心被打穿；PVC电线管价格实惠，拐弯比金属管容易，绝缘性能好。同时，PVC电线管可以隔离电线电缆与可燃物接触，抑制火灾蔓延。家居电气布线一般都采用PVC电线管作为电线的保护管。根据PVC电线管的特点，主要应用于家居明装或暗装配线工程中。采用PVC电线管能对电线起到非常好的保护作用，避免酸碱对电线的侵害，并能防止鼠、虫对电线的啃食，当电线因过热起火时，能有效阻燃，防止火灾的蔓延。

（1）PVC电线管的分类

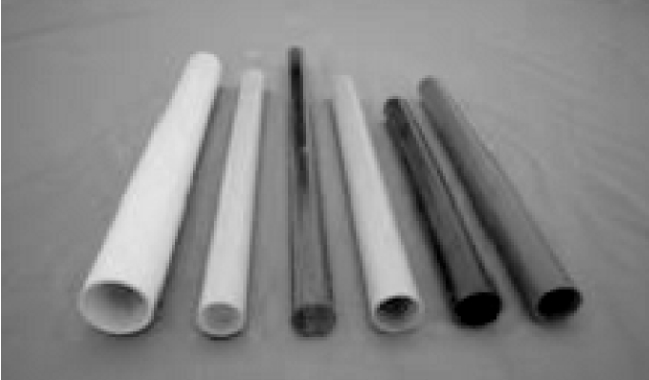

PVC电线管根据管形可分为圆管、槽管、波形管。圆形PVC电线管实物图如图2-22所示。

PVC电线管根据管壁的薄厚可分为轻、中、重型3种。轻型—205，外径为 ϕ 16mm～ ϕ 50mm，主要用于挂顶；中型—305，外径为 ϕ 16mm～ ϕ 50mm，用于明装或暗装；重型—305，外径为 ϕ 16mm～ ϕ 50mm，主要用于埋藏混凝土中。家居电气工程主要选择轻型和中型。

PVC电线管根据颜色可分为灰色、白色、黄色、红色等。

（2）PVC电线管的性能指标

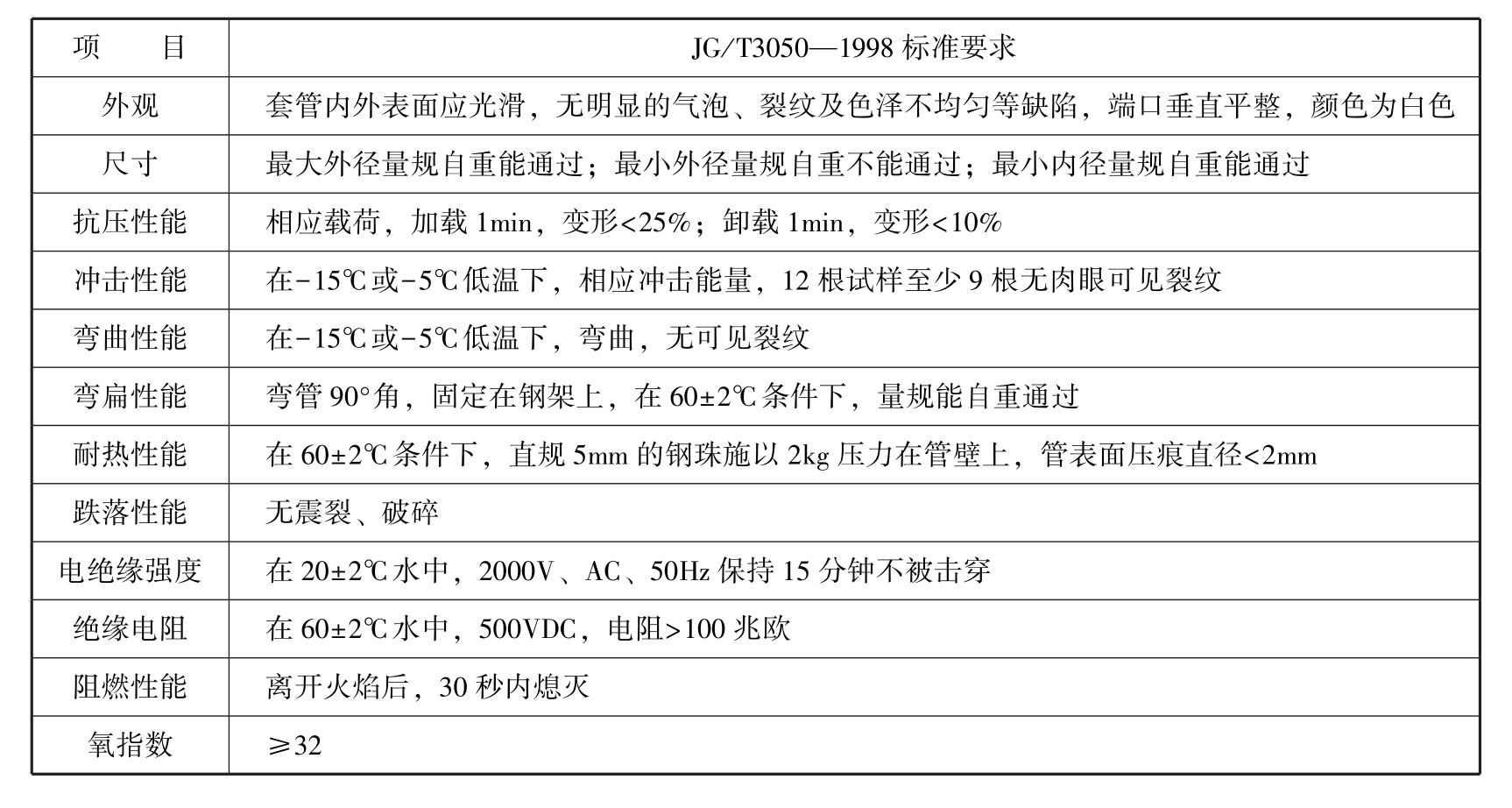

PVC电线管的性能指标见表2-12。

（3）PVC电线管的特点

①阻燃性能好。PVC电线管在火焰上烧烤离开后，自燃火能迅速熄灭，避免火势沿管道蔓延；同时，由于它的传热性差，在火灾情况下，能在较长时间内有效地保护线路，保证电器控制系统运行，便于人员疏散。

②绝缘性好，能承受高压而不被击穿，可有效避免漏、触电危险。

③耐腐蚀、防虫害。PVC电线管具有耐一般酸碱性能，同时，由于PVC电线管内不含增塑剂，因此无虫鼠危害。

④拉压力强。PVC电线管可以明装，也可以暗装，能承受强压力不爆裂。

⑤施工简便。PVC电线管重量轻，便于车辆运输和人工搬运，施工安装时轻便省力。PVC电线管容易弯曲，可热弯，也可冷弯。冷弯时，只要插入一根弯弹簧，即可以在室温下人工弯曲成形。剪接方便，用剪管器可以方便地剪断直径在32mm以下的PVC电线管，用黏合剂和有关附件可以迅速方便地把PVC电线管连接成所需的形状。

（4）PVC电线管的壁厚

PVC电线管公称外径分别为　16mm、20mm、25mm、32mm、40mm，产品厚度如下：

①16外径的轻型、中型、重型厚度分别为1.00（轻型允许差+0.15）、1.20（中型允许差+0.3）、1.6（重型允许差+0.3）。

②20外径的中型、重型（没有轻型的）厚度分别为1.25（中型允许差+0.3）、1.8（重型允许差+0.3）。

③25外径的中型、重型（没有轻型的）厚度分别为1.50（中型允许差+0.3）、1.9（重型允许差+0.3）。

④32外径的轻型、中型、重型厚度分别为1.40（轻型允许差+0.3）、1.80（中型允许差+0.3）、2.4（重型允许差+0.3）。

⑤40外径的轻型、中型、重型厚度分别为1.80（轻型、中型允许差+0.3）、2.0（重型允许差+0.3）。

（5）PVC电线管的型号及规格

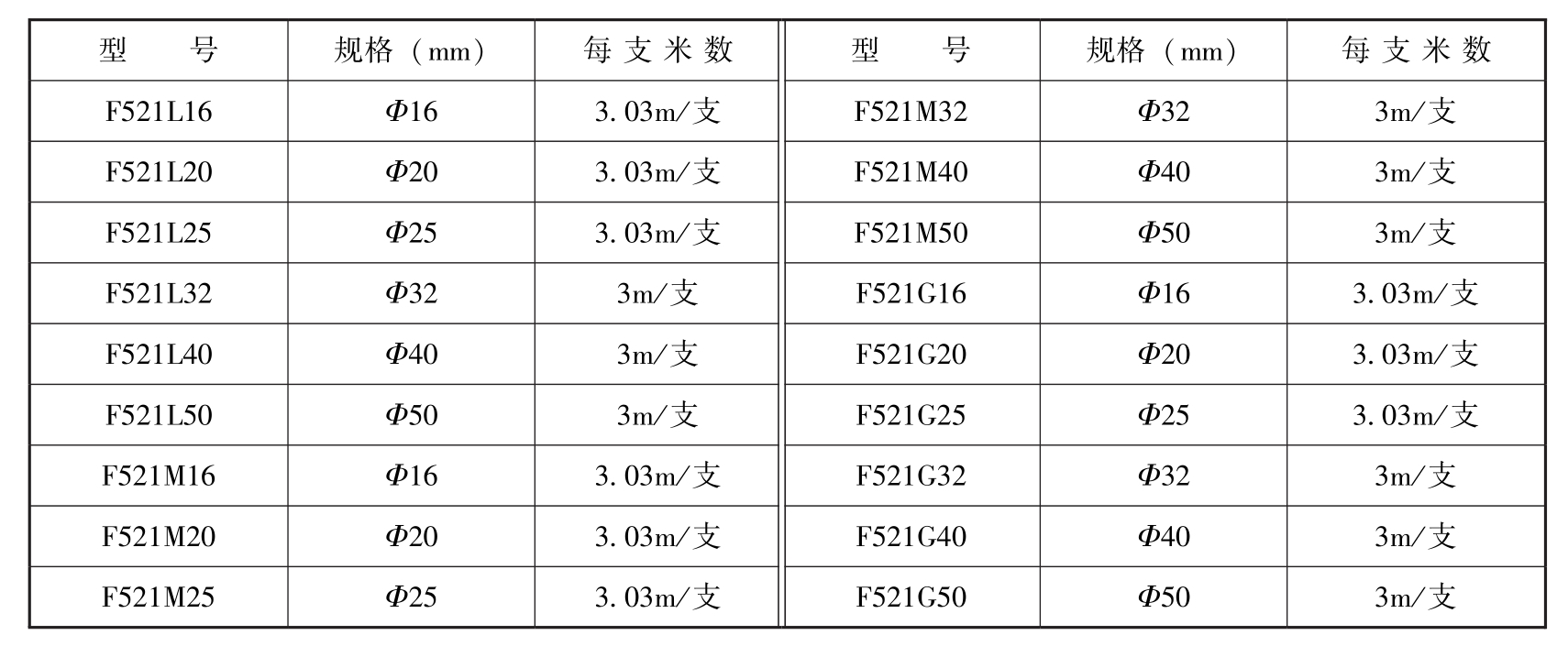

PVC电线管的型号及规格见表2-13。

3.PVC电线管的质量检测

家居电线管应选用性价比高、质量优的PVC电线管，在选用时可采取直观法检测PVC电线管的质量，也可参照以下内容检查PVC电线管的质量

①阻燃测试。用明火连续燃烧PVC电线管3次，每次25秒，间隔5秒，撤离火源后自熄为合格。

②弯扁测试。PVC电线管内穿入弯管弹簧，将管子弯成90°，弯曲半径为管径的3倍，弯曲处外观应光滑。

③冲击测试。用圆头锤子敲击无裂缝（可用于现场检查）。

④PVC电线管外壁应有间距不大于1米的连续阻燃标记和厂家标记。

⑤PVC电线管制造厂应具有消防认可的使用许可证。

优质的PVC电线管具有以下特性：

①观察PVC电线管的外观，表面的光泽度较好且油性很大的为优质产品。质量优的PVC电线管的内、外壁应平滑，无明显气泡，无裂纹及色泽不均等缺陷；内外表面应没有凸棱及类似缺陷。

②观察管壁厚度（管壁较厚），PVC电线管的壁厚应均匀，壁厚要求达到手指用劲捏不扁的强度至少在1.2mm以上。管壁越薄，力学性能越差，燃烧性能越好（加入的阻燃抑烟剂越多），管壁容易出现脆、裂、断的现象。

③用脚踹和车碾只会扁，不会裂开也不会碎。

④管口边缘应平滑，韧性较好，管体弯曲时不会造成管体起皱或开裂。

劣质的PVC电线管具有以下特性：

①劣质的PVC电线管由于钙粉添加量过大（钙粉廉价），因此颜色发白。

②用脚踹和车碾都容易碎裂。

③壁厚很薄。

④弯曲时容易裂口。

4.PVC电线管的选用要点

PVC电线管除了需要满足一定的机械应力条件外，还应满足消防安全要求，常出现的缺陷是抗压强度等理化性能不过关，氧指数偏低，烟密度超标等，在选用PVC电线管时应注意以下几点：

①检查PVC电线管外壁是否有生产厂标记和阻燃标记，无上述两种标记的PVC电线管不能采用。PVC电线管上面的字体应清晰，每隔一米范围内应该有　“PVC电工套管”、品牌、认证、型号等字样，应标明每批产品的制造厂名称、商标或其他识别符号，如型号、外径尺寸、导管长度、性能标准编号等。如果PVC电线管上没有这些标识，就说明是伪劣产品，不能选用。

②要选用符合国家标准或行业标准的产品。一般来说，PVC电线管的标识中应标明产品的执行标准。目前，PVC电线管执行的标准有公安部行业标准GA305—2001、建设部标准JG3050—1998及一些企业标准。执行公安部标准的PVC电线管质量最优，符合该标准的产品，在消防安全上最可靠。执行建设部标准的PVC电线管质量次之。执行地方标准和企业标准的PVC电线管质量又次之。普通家庭用户安装选用的PVC电线管只要能达到建设部的标准即可。如果是建筑工程领域使用的PVC电线管，则一定要达到公安部行业标准。另外，PVC电线管作为阻燃建筑材料产品，在用于有防火要求的建筑物或部位时，还应满足国家标准GB8624—1997《建筑材料燃烧性能分级方法》中相应防火级别的要求。

③检验生产厂家当年或上一年的有效检验报告。国家防火建筑材料质量监督检验中心是国家法定检验机构，可通过上网或电话查询检验报告的真实性和有效期。

④观察PVC电线管的外观。质量优的导管内、外壁平滑，无明显气泡、裂纹及色泽不均等缺陷，内外表面没有凸棱及类似缺陷，管口边缘平滑，不损伤电线、电缆的绝缘层，壁厚均匀；反之，质量较差。

⑤比较电气力学性能和燃烧性能，包括抗压能力、抗冲击能力、抗弯曲能力、抗弯折能力、耐热能力、电气绝缘性能及氧指数、水平燃烧性能、烟气密度等级等。一般来说，管壁越薄，力学性能越差，燃烧性能越好（加入的阻燃抑烟剂越多，容易出现脆、裂、断的现象，在选购时可根据使用场所不同的燃烧性能要求来选用电气力学性能较好的PVC电线管。

⑥选购质量信誉度高的企业生产的产品。目前国内几个大的生产企业都已经通过ISO9000国际质量管理体系认证和名牌产品认证，产品质量较稳定，售后服务好，而小厂生产的产品容易因配方调整和节约成本等原因造成质量不稳定或销售产品质量远低于送检产品的情况。

5.PVC电线管的操作注意事项

①弯曲PVC电线管时，管内应穿入专用弹簧。试验时，把PVC电线管弯成90°，弯曲半径为3倍的管径，弯曲后，外观应光滑。

弯曲PVC电线管时应注意以下事项：

a.弯曲应慢慢进行，否则易损坏PVC电线管及其弯曲弹簧。

b.弯管弹簧未取出之前，不要用力使PVC电线管恢复，以防损坏弹簧。

c.弯管弹簧不易取出时，可一边逆时针旋转弹簧，一边向外拉出弹簧。

d.当PVC电线管较长时，可在弹簧两端系上绳子。

e.在寒冷天气施工时，可在PVC电线管弯曲处适当升温后再进行弯曲操作。

②PVC电线管超过下列长度时，中间应装设分底盒或放大管径：

a.全长超过20m，无弯曲时。

b.全长超过14m，只有一个弯曲时。

c.全长超过8m，有两个弯曲时。

d.全长超过5m，有三个弯曲时。

③预埋PVC电线管时，禁止用钳将管口夹扁、拗弯，应用符合管径的PVC塞头封盖管口，并用胶布绑扎牢固。

④线路有接头时必需在接头处留暗盒扣面板，日后更换和维修都方便。

⑤在铺设PVC电线管时，电线的总线截面积不能超出PVC电线管内直径的40％。

⑥不同电压等级、不同信号的电线不能穿在同一根PVC电线管内，以避免相互干扰。

6.PVC电线管的常用附件

由于PVC电线管管径的不同，因此附件的口径也不同，应选择同口径的与其配套。根据布线的要求，附件主要有底盒。

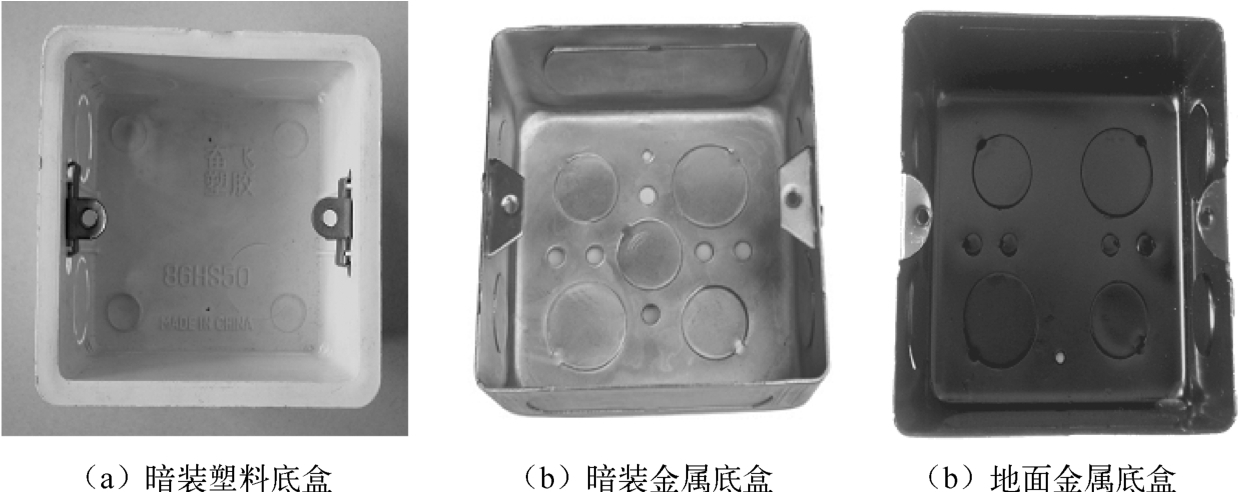

暗装底盒一般在新建项目和装饰工程中使用。暗装底盒常见的有金属和塑料两种。塑料底盒一般为白色，一次注塑成形，表面比较粗糟，外形尺寸比面板小一些，常见尺寸为长80mm、宽80mm、深50mm，5面都预留有进出线孔，方便进出线，底板上有两个安装孔，用于将底座固定在墙面，正面有两个M4螺孔，用于固定面板，如图2-23（a）所示。金属底盒一般一次冲压成形，表面都进行电镀处理，避免生锈，尺寸与塑料底盒基本相同，如图2-23（b）所示。

需要在地面安装插座时，盖板必需具有防水、抗压和防尘功能，一般选用120系列金属面板，配套的底盒宜选用金属底盒，一般金属底盒比较大，常见规格为长100mm、宽100mm，中间有两个固定面板的螺丝孔，5个面都预留有进出线孔，方便进出线，如图2-23（c）所示。地面金属底盒安装后一般应低于地面10～20mm（这里的地面是指装修后的地面）。

优质底盒应具有以下特性：

①表面光滑，无毛边。

②棱角分明。

③底盒壁厚。

④底盒重量相比较重。

⑤不易破裂，韧性较好。

劣质底盒：

①做工粗糙。

②棱角不分明，壁厚较薄。

③重量较轻。

④韧性不好，比较脆，易破裂。

②管卡，用于固定电线管。

③锁扣，用于底盒与电线管相接处，又叫杯梳或螺接。

④直接，用于电线管与电线管的连接，又称束接。

⑤入盒接头，用于电线管与底盒的连接。

⑥弹簧，用于弯曲电线管。
